横河dcs操作工手册修订稿

中石化塔河分公司联合装置DCS操作手册48中石化塔河分公司联合装置DCS操作手册2004－6-25日试行１、装置DCS系统概述１．１装置DCS概述塔河分公司联合装置DCS系统选用日本横河（YOKOGAW A）公司生产的CS3000型集散控制系统，包括常压、焦化、加制氢、重整、硫磺回收、污水、罐区、装卸设施及公用工程几个部分。

系统共分为两大部分即FCS(系统控制部分)和HIS（人机接口部分）。

本操作手册只介绍人机接口部分的操作及联合装置回路的说明２、人机接口站（HIS）概述2．1系统概述采用通用PC机作为其人机接口站（HIS）以Windows 2000作为操作系统，使HIS具有开放的操作环境，同时将DCS功能与PC系统易与操作性紧密相结合。

2．2人机接口站组成HIS上的功能组成主要有五大部分。

1、窗口操作监视功能。

该功能以生产过程的日常操作与监视为主，通过一系列所建立的操作监视窗口，实现对生产的运行、操作、监视、控制、报表等运作。

2、操作支持系统该功能主要是防止误动作或非操作者的安全权限功能，告知操作员错误的报警和信息功能，以及监视工厂现时和过去状态的报表功能。

3、数据收集和处理功能收集并保存各种过程数据，而且通过打印机或文件输出4、开放数据接口功能CS3000支持开放数据接口，通过DDE或OPC接口，使不具有HIS功能的上位系统以及通用应用窗口随时获取CS3000内各种实时的过程控制数据5、维护功能该功能用来诊断系统和运行维护，并时刻显示操作下的系统状态，监视操作状态。

２、启动HIS启动HIS的操作、监视功能1、打开电源，开始运行WINDOWS2000。

2、同时按下[Ctrl]+[A lt]+[Del] 登陆3、输入用户名和密码4、计算机进入HIS的操作和监视功能。

３、HIS基本的操作和监视窗口3、1 窗口概述通过HIS的操作监视窗口，向用户提供一个最佳的操作监视接口来控制、管理、监视生产过程以及整个系统的运行状态。

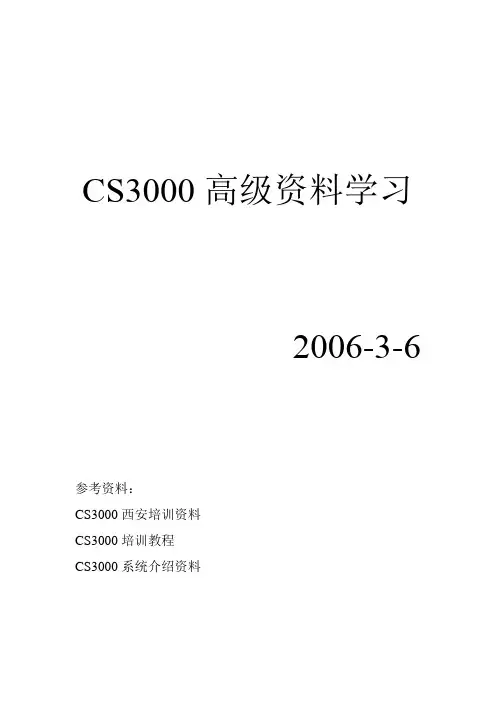

CS3000高级资料学习2006-3-6参考资料：CS3000西安培训资料CS3000培训教程CS3000系统介绍资料一、系统概述1、CS3000系统构成及设备1.1CS3000系统构成及设备甲乙酮控制站：安全栅柜开关信号柜：域的概念：由一条控制总线连接的站的集合。

域的最小配置：1个FCS、1个HIS（控制站，操作站）域的最大配置：一个域中有以下设备HIS、FCS、BCV（总线转换器）总共最多64个站，其中HIS最多有16个，8个操作站以上需服务器，用于存放项目的数据。

系统最大配置，通过BCV可将域互连，互连的域最多16个，在整个多域系统中最多256个站。

域的层次最多三层，由两个总线转换器连接系统最大工位数1000，000。

一个回路算一个工位数。

1.2CS3000的网络介绍CS3000使用Vnet,Ethernet,RIO bus,ESB bus,ER bus构成站间通讯。

1.2.1Vnet用于连接系统内各个部件的实时控制网。

相关数据最大站节点：64域传输速率：10Mb/s连接电缆：YCB111（细缆）/YCB141（同轴电缆）HIS间连接用YCB111，HIS与控制站连接用YCB141通过总线适配器YCB147（单）/YCB149（双），总线中继器YNT521将YCB141与YCB111相连传输距离：YCB111 500MYCB141 185M混合连接：YCB141+0.4*YCB111《185M使用光纤及中继器YNT511和YNT521可以达到4KM和15KM1.2.2Ethernet用于系统内各个HIS间进行数据交换的网络，一个域内最多16个HIS，其中一个用于组态。

1.2.3RIO BUS（用于RIO型）I/O 通讯总线，用于FCS 处理器与NODE 间的连接 相关数据：最大连接设备：8NODE/FCU 传输速率： 2MB/S传输介质：双绞线、光纤 传输距离：双绞线，750M 。

加中继器YNTD-R 最大3.75KM ，使用光纤及中继器YNT511可达20KM1.2.4ESB BUS （用于FIO 型）I/O 通讯总线，用于FCS 处理器与本地NODE 间的连接 相关数据最大连接设备：10NODE/FCUVV net–Media : Coaxial Cable or Optical Fiber– Protocol : IEEE 802.4 – Access Control : Token Passing – Trans. Speed : 10 Mbps Transmission path :10BASE5-compliant 50 ohm coaxial cableConnector :BNC Coaxial connectorEthernetRIO‧Remote I/O bus•Communication : Cyclic Scan Trans. • Trans. Speed : 2 Mbps • Trans. Distance : 20Km max.. •Node : 8 nodes传输速率：128MB/S传输介质：使用电缆YCB301传输距离：最大10M1.2.5 ER BUS（用于FIO型）I/O通讯总线，用于FCS处理器与远程NODE间的连接相关数据：最大连接设备：1条ER BUS线上最多连接4个远传NODE传输速率：10MB/S传输介质：YCB141/YCB311（同轴）传输距离：YCB141 185M YCB311 500M2、软件概述安装完后，与一般WINDOWS程序一样，可从程序里进入，如下图所示：下面介绍主要几个软件的应用：2.1、HIS Utlity如下图所示，主要作为登陆时是否直接激活CS3000的操作画面。

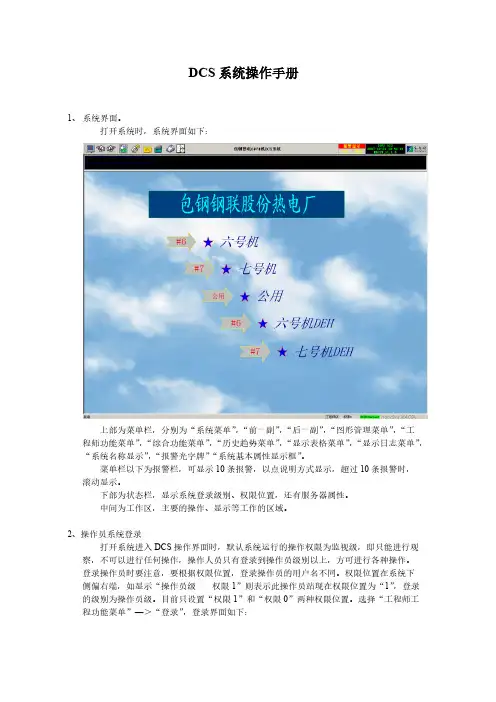

DCS系统操作手册1、系统界面。

打开系统时，系统界面如下：上部为菜单栏，分别为“系统菜单”，“前一副”，“后一副”，“图形管理菜单”，“工程师功能菜单”，“综合功能菜单”，“历史趋势菜单”，“显示表格菜单”，“显示日志菜单”，“系统名称显示”，“报警光字牌”“系统基本属性显示框”。

菜单栏以下为报警栏，可显示10条报警，以点说明方式显示，超过10条报警时，滚动显示。

下部为状态栏，显示系统登录级别、权限位置，还有服务器属性。

中间为工作区，主要的操作、显示等工作的区域。

2、操作员系统登录打开系统进入DCS操作界面时，默认系统运行的操作权限为监视级，即只能进行观察，不可以进行任何操作，操作人员只有登录到操作员级别以上，方可进行各种操作。

登录操作员时要注意，要根据权限位置，登录操作员的用户名不同。

权限位置在系统下侧偏右端，如显示“操作员级权限1”则表示此操作员站现在权限位置为“1”，登录的级别为操作员级。

目前只设置“权限1”和“权限0”两种权限位置。

选择“工程师工程功能菜单”—＞“登录”，登录界面如下：登录操作员时：，权限1对应的操作员登录的用户名为ops，没有密码。

权限0对应的操作员登录的用户名为ops0，没有密码。

登录到操作员后，可对系统进行基本操作，添加趋势，查看报警等。

3、趋势查询操作画面上有各种数据显示点，右键单击该点，选择点趋势，可查看该点的趋势画面。

注意：趋势画面是记录可以查看前推最近一次下装服务器到当前时间的点趋势。

点趋势画面如下：上侧，分别显示该点的点名，时间间隔。

时间间隔可以输入从1~60的整数，单位是秒，时间间隔是趋势曲线变化的时间率，即输入5秒，曲线5秒钟变化一次。

趋势曲线的状态可分为“跟踪”和“历史”两种状态，选择跟踪，曲线便根据时间间隔和实际数据变化而实时更新，选择历史则曲线不再变化，而点趋势画面下侧的“前推”和“后推”按钮可用，每推一次即翻一页。

趋势显示的方式分为“曲线”和“数字”两种，选择数字，则点的趋势以数据方式显示。

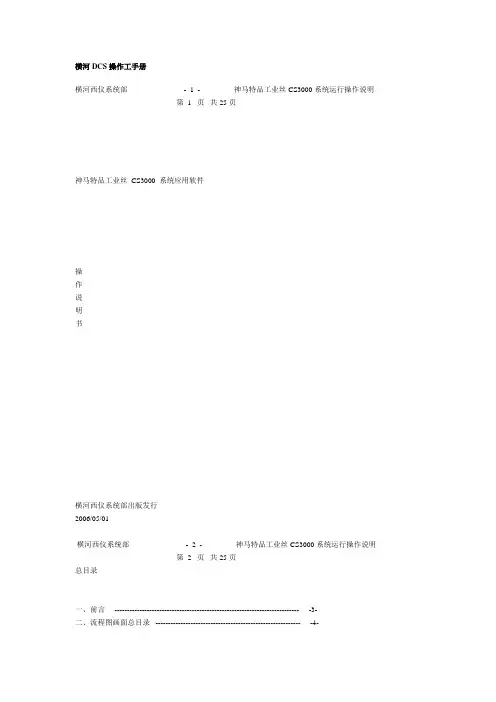

横河DCS操作工手册横河西仪系统部 - 1 - 神马特品工业丝CS3000系统运行操作说明第1 页共25页神马特品工业丝CS3000 系统应用软件操作说明书横河西仪系统部出版发行2006/05/01横河西仪系统部 - 2 - 神马特品工业丝CS3000系统运行操作说明第2 页共25页总目录一、前言-------------------------------------------------------------------------- -3-二、流程图画面总目录 ---------------------------------------------------------- -4-三、软件操作说明 --------------------------------------------------------------- -14-1、画面操作 ----------------------------------------------------------------- -14-1-1 总貌画面 ---------------------------------------------------------- -14-1-2 流程图画面 ------------------------------------------------------- -14-1-3 控制分组画面 ---------------------------------------------------- -15-2、仪表操作 ----------------------------------------------------------------- -16-2-1 开关仪表面板 ---------------------------------------------------- -16-2-2 调节仪表面板 ---------------------------------------------------- -173、报表操作 ----------------------------------------------------------------- -17-四、系统操作说明 --------------------------------------------------------------- -18-1、人机接口 ---------------------------------------------------------------- -18-1-1 人机接口功能 ----------------------------------------------------- -18-1-2 窗口类型 ----------------------------------------------------------- -181-3 窗口操作 ----------------------------------------------------------- -19-1-4 典型的操作监视窗口 -------------------------------------------- -192、系统基本维护 ---------------------------------------------------------- -30-2-1 系统维护窗口 ------------------------------------------------------ -30-2-2 过程报告书 --------------------------------------------------------- -332-3 历史报告书 --------------------------------------------------------- -33-3、操作员键盘---------------------------------------------------------------- -34-五、后记------------------------------------------------------------------------------ -35-横河西仪系统部 - 3 - 神马特品工业丝CS3000系统运行操作说明第3 页共25页前言神马特品工业丝计算机分散控制系统采用横河西仪提供的CENTUM-CS3000 控制系统。

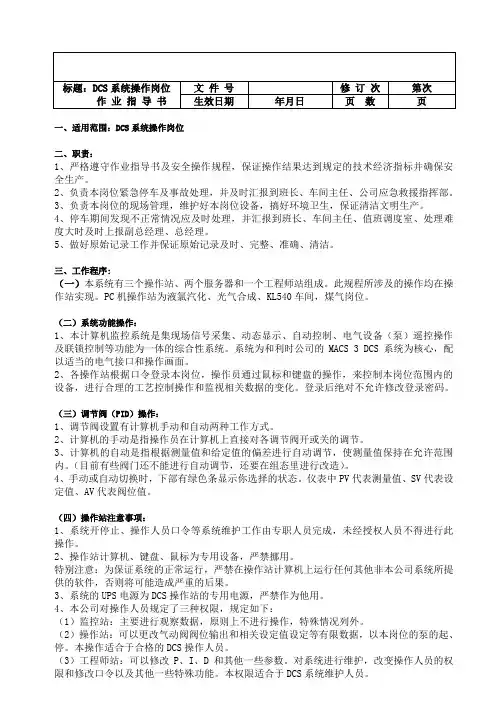

一、适用范围：DCS系统操作岗位二、职责：1、严格遵守作业指导书及安全操作规程，保证操作结果达到规定的技术经济指标并确保安全生产。

2、负责本岗位紧急停车及事故处理，并及时汇报到班长、车间主任、公司应急救援指挥部。

3、负责本岗位的现场管理，维护好本岗位设备，搞好环境卫生，保证清洁文明生产。

4、停车期间发现不正常情况应及时处理，并汇报到班长、车间主任、值班调度室、处理难度大时及时上报副总经理、总经理。

5、做好原始记录工作并保证原始记录及时、完整、准确、清洁。

三、工作程序:（一）本系统有三个操作站、两个服务器和一个工程师站组成。

此规程所涉及的操作均在操作站实现。

PC机操作站为液氯汽化、光气合成、KL540车间，煤气岗位。

（二）系统功能操作：1、本计算机监控系统是集现场信号采集、动态显示、自动控制、电气设备（泵）遥控操作及联锁控制等功能为一体的综合性系统。

系统为和利时公司的MACS 3 DCS系统为核心，配以适当的电气接口和操作画面。

2、各操作站根据口令登录本岗位，操作员通过鼠标和键盘的操作，来控制本岗位范围内的设备，进行合理的工艺控制操作和监视相关数据的变化。

登录后绝对不允许修改登录密码。

（三）调节阀（PID）操作：1、调节阀设置有计算机手动和自动两种工作方式。

2、计算机的手动是指操作员在计算机上直接对各调节阀开或关的调节。

3、计算机的自动是指根据测量值和给定值的偏差进行自动调节，使测量值保持在允许范围内。

（目前有些阀门还不能进行自动调节，还要在组态里进行改造）。

4、手动或自动切换时，下部有绿色条显示你选择的状态。

仪表中PV代表测量值、SV代表设定值、AV代表阀位值。

（四）操作站注意事项：1、系统开停止、操作人员口令等系统维护工作由专职人员完成，未经授权人员不得进行此操作。

2、操作站计算机、键盘、鼠标为专用设备，严禁挪用。

特别注意：为保证系统的正常运行，严禁在操作站计算机上运行任何其他非本公司系统所提供的软件，否则将可能造成严重的后果。

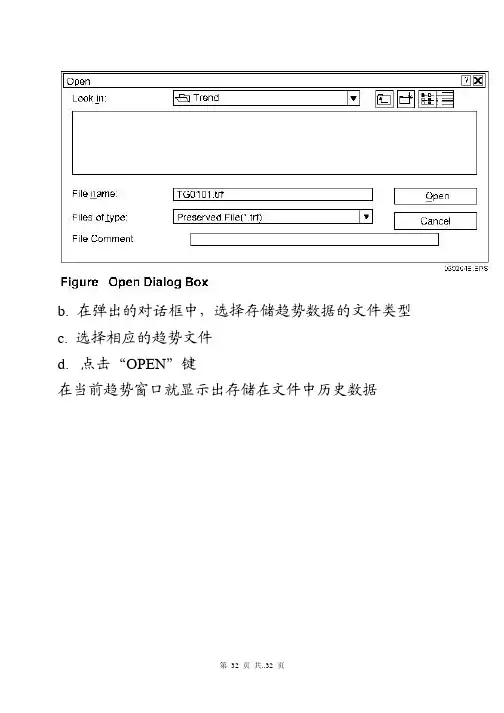

b.在弹出的对话框中，选择存储趋势数据的文件类型c.选择相应的趋势文件d.点击“OPEN”键在当前趋势窗口就显示出存储在文件中历史数据c.通过改变各曲线参数的高低限值（高低限也可以采用默认值），来改变曲线趋势d.对需在趋势窗口显示的曲线数据，在[Display]下相应曲线的图框中打（√）e.点击“OK”确认(二)趋势图重组a.在趋势窗口中，点击“2.5.2改变趋势图中趋势笔(一)趋势图分配操作a.在趋势图窗口中点击“2.5历史趋势图的读取利用趋势图可以读取或保存历史、当前数据2.5.1在趋势窗口中获取数据a．调用一幅趋势图（参考前面的调用方法）b．趋势图显示历史曲线图和当前参数实时数值b．在工具栏中的窗口调用菜单或工具块点击“过程报警”按钮c．弹出过程报警趋势窗口，其中显示与该点相关的过程报警信息(二)从功能键查找信息a．在趋势图画面中选择一点b．弹出过滤器窗口c．在过滤器对话框中，确定需要查找报警的范围、类型d．报警窗口就会显示查找到的报警2.4.2信息查找(一)从“过滤器对话框”信息查找a．点击过程报警窗口中“Filter”（过滤器）按钮(二)从“导航器”确认a．当听到报警声，点击系统信息窗口工具栏上的“Navigator”（导航器）按钮b．弹出导航器窗口c．双击导航器窗口中闪亮信息d．弹出相应的信息窗口，确认步骤同上d．点击“√”（确认按钮）注：此操作确认窗口中所有的信息；也可先选择某一信息，再点击“√”，逐个确认“AUTO”（自动）或“CAS”（串级）按钮d．确认弹出“确认”对话框2.4报警处理当产生过程报警或系统报警时，DCS会声音报警，同时系统信息窗口工具栏上相应按钮会闪亮2.4.1确认报警(一)从“系统信息窗口”确认a．当听到报警声，查看工具栏上闪亮按钮，确认报警类型b．点击工具栏上闪亮按钮c．弹出相应的信息窗口e．再次确认数值2.3.2改变仪表操作模式调用仪表面板方式参见a．点击仪表面板模式显示区（显示MAN、AUTO、CAS 区）b．弹出仪表模式改变对话框c．在仪表模式改变对话框中点击“MAN”（手动）或a．用鼠标点击仪表面板上的增减指针，可操作的指针显示红色。

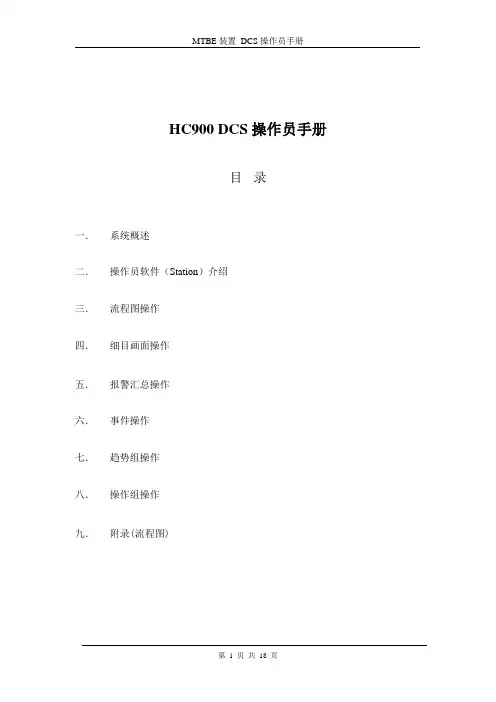

HC900 DCS操作员手册目录一．系统概述二．操作员软件（Station）介绍三．流程图操作四．细目画面操作五．报警汇总操作六．事件操作七．趋势组操作八．操作组操作九．附录(流程图)一、系统概述本装置DCS采用的是美国HONEYWELL公司的HC900系统，HC900作为一个混合控制器，既具有DCS连续控制的优点，又具有PLC（可编程控制器）逻辑控制的优点，主要用于中小型的连续控制和逻辑控制领域，其上位机组态软件采用的是HONEYWELL 的PLANTSCAPE R400系统。

HC900 DCS的结构如下图一：（图一：HC900 DCS结构）MTBE装置采用了3个HC900控制，其中1＃和2＃控制器是一对冗余的控制器，采用外部继电器进行切换，主要用于带控制的仪表回路；3＃控制器是不带冗余的控制器，用于不带控制的仪表回路的调节和显示。

由于冗余控制器的切换采用的是外部继电器的切换，因此，每一个带控制的仪表回路都采用了两个仪表位号（A和B），这样就要求工艺操作员不能直接在细目画面或操作组画面修改参数，必须在流程图画面下修改参数。

而且由于软件本身的缺陷，权限设置有问题，这就要求操作员不能随意的修改细目画面的其它参数。

配备了两台操作站，同时兼做工程师站，采用奔4 CPU，21寸的纯平显示器，操作系统为WINDOWS 2000英文专业版。

同时配置了一台激光打印机，用于流程图和历史趋势的打印。

HC900控制器与操作站之间采用以太网方式进行连接，即通过三个HUB和五类双绞线组成一个星型网络结构，采用的是MODBUS/TCP协议进行数据通讯。

其组态软件包括控制器组态软件Hybrid Control Designer；数据库组态软件Quick Builder；流程图组态软件Display Builder；操作站软件Station。

工艺操作人员主要在Station软件中对现场仪表设备进行监控。

二、操作员软件（Station）介绍1、Station软件界面整体结构见图二：（图二：Station软件界面整体结构）2、菜单介绍：View Menu：Control Menu：Action Menu：3、工具条介绍：4、状态条介绍5、命令区介绍直接在命令区（Command Zone）输入命令后回车。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==dcs操作指导书篇一：DCS操作规程DCS 操作资料前言所谓集散控制系统（即DCS，英文名称为Distributed Control System）,其含义是利用微处理机或微型计算机技术对生产过程进行集中管理和分散控制的系统，是一种新型的过程控制系统。

这个系统以多台微型计算机分散应用与过程控制全部信息通过通信网络由上位计算机监控，实现最佳化控制；通过ＣＲＴ装置，通信总线键盘，打印机等装置又能高度集中地操作、显示和报警。

整个装置继承了常规模拟仪表控制系统和计算机集中控制系统的优点，并且克服了单微机控制系统危险性高度集中以及常规仪表控制功能单一，人／机联系差的缺点，可以方便地用于工业装置的生产控制和经营管理。

本《操作规程》是针对《某化工厂磷酸装置CENTUM CS3000 DCS控制系统》所做的，主要介绍了DCS系统使用方法，就正确使用该DCS系统向操作人员提供了指导性意见。

本规程所涉及的操作均在操作站上实现。

系统的开启与停止、操作人员口令等系统维护工作由专职人员完成，未经授权人员不得进行此操作。

操作站计算机、键盘和鼠标为专用设备，严禁挪用。

特别注意：为保证系统正常运行，不允许在操作站计算机上安装运行其它与该系统无关的软件，否则将可能造成严重后果。

网络CENTUM CS 3000 可以连到V net 或以太网。

图1-6 CENTUM CS3000的网络连接图1． V网（V-net）V net 是可以连接象FCS、HIS、BCV 和CGW 站的10Mbps 实时控制总线，它可以双冗余的，有两种类型的电缆:（1）YCB111 电缆：连接除了HIS 以外的站，最大距离500m（2） YCB141 电缆：连接HIS ，最大距离185m，YCB111 电缆和YCB141 电缆可以由电缆转换器单元或总线转发器连接，当这两种电缆混合使用，最大长度按如下计算：YCB141 电缆长度+YCB111 电缆长度×0.4≤185m2. 以太网（Ethernet）HIS与ENG、HIS 与上位机可以由以太网连在一起；上位计算机和个人计算机在以太网上可以访问CENTUM CS 3000 系统上的信息和趋势数据，以太网也也用于从HIS 发送趋势数据文件到上位机。

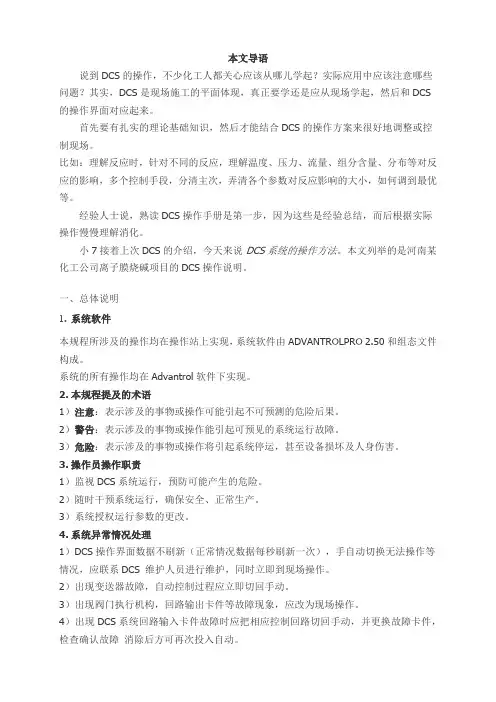

本文导语说到DCS的操作，不少化工人都关心应该从哪儿学起？实际应用中应该注意哪些问题？其实，DCS是现场施工的平面体现，真正要学还是应从现场学起，然后和DCS 的操作界面对应起来。

首先要有扎实的理论基础知识，然后才能结合DCS的操作方案来很好地调整或控制现场。

比如：理解反应时，针对不同的反应，理解温度、压力、流量、组分含量、分布等对反应的影响，多个控制手段，分清主次，弄清各个参数对反应影响的大小，如何调到最优等。

经验人士说，熟读DCS操作手册是第一步，因为这些是经验总结，而后根据实际操作慢慢理解消化。

小7接着上次DCS的介绍，今天来说DCS系统的操作方法。

本文列举的是河南某化工公司离子膜烧碱项目的DCS操作说明。

一、总体说明1.系统软件本规程所涉及的操作均在操作站上实现，系统软件由ADVANTROLPRO 2.50和组态文件构成。

系统的所有操作均在Advantrol软件下实现。

2.本规程提及的术语1）注意：表示涉及的事物或操作可能引起不可预测的危险后果。

2）警告：表示涉及的事物或操作能引起可预见的系统运行故障。

3）危险：表示涉及的事物或操作将引起系统停运，甚至设备损坏及人身伤害。

3.操作员操作职责1）监视DCS系统运行，预防可能产生的危险。

2）随时干预系统运行，确保安全、正常生产。

3）系统授权运行参数的更改。

4.系统异常情况处理1）DCS操作界面数据不刷新（正常情况数据每秒刷新一次），手自动切换无法操作等情况，应联系DCS 维护人员进行维护，同时立即到现场操作。

2）出现变送器故障，自动控制过程应立即切回手动。

3）出现阀门执行机构，回路输出卡件等故障现象，应改为现场操作。

4）出现DCS系统回路输入卡件故障时应把相应控制回路切回手动，并更换故障卡件，检查确认故障消除后方可再次投入自动。

5）DCS系统出现异常断电，应改为现场操作。

重新上电后，要求工程师检查系统情况，检查回路参数等系统数据是否正常，确认各调节阀的开度。

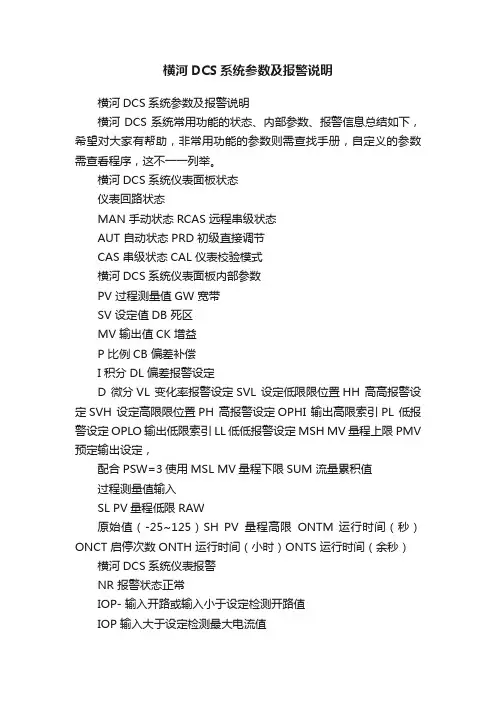

横河DCS系统参数及报警说明横河DCS系统参数及报警说明横河DCS系统常用功能的状态、内部参数、报警信息总结如下，希望对大家有帮助，非常用功能的参数则需查找手册，自定义的参数需查看程序，这不一一列举。

横河DCS系统仪表面板状态仪表回路状态MAN 手动状态RCAS 远程串级状态AUT 自动状态PRD 初级直接调节CAS 串级状态CAL 仪表校验模式横河DCS系统仪表面板内部参数PV 过程测量值GW 宽带SV 设定值DB 死区MV 输出值CK 增益P 比例CB 偏差补偿I 积分DL 偏差报警设定D 微分VL 变化率报警设定SVL 设定低限限位置HH 高高报警设定SVH 设定高限限位置PH 高报警设定OPHI 输出高限索引PL 低报警设定OPLO 输出低限索引LL 低低报警设定MSH MV量程上限PMV 预定输出设定，配合PSW=3使用MSL MV量程下限SUM 流量累积值过程测量值输入SL PV量程低限RAW原始值（-25~125）SH PV量程高限ONTM 运行时间（秒）ONCT 启停次数ONTH 运行时间（小时）ONTS 运行时间（余秒）横河DCS系统仪表报警NR 报警状态正常IOP- 输入开路或输入小于设定检测开路值IOP 输入大于设定检测最大电流值OOP 输出断路HH 过程测量值高高报警HI 过程测量值高报警LO 过程测量值低报警LL 过程测量值低低报警ANS+ 开回讯不正常，MV=2ANS- 关回讯不正常，MV=0PERR 开关回讯同时存在或不存在，根据实际情况可修改MHI 阀门输出上限，适用于AUT&CAS模式MLO 阀门输出下限，适用于AUT&CAS模式DV+ 正偏差报警DV- 负偏差报警VEL+ 正变化率报警VEL- 负变化率报警ALM AN报警，适用于数字量报警CNF 仪表连接错误报警TRIP 仪表连接错误报警AOF 报警屏蔽（画面屏蔽，后台仍记录）CERR 计算块检测报警。

横河D C S操作工手册内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）横河DCS操作工手册横河西仪有限公司系统部 - 1 - 神马特品工业丝CS3000系统运行操作说明第 1 页共25页神马特品工业丝 CS3000 系统应用软件操作说明书横河西仪有限公司系统部出版发行2006/05/01横河西仪有限公司系统部 - 2 - 神马特品工业丝CS3000系统运行操作说明第 2 页共25页总目录一、前言 -------------------------------------------------------------------------- -3-二、流程图画面总目录 ---------------------------------------------------------- -4-三、软件操作说明 --------------------------------------------------------------- -14-1、画面操作 ----------------------------------------------------------------- -14-1-1 总貌画面 ---------------------------------------------------------- -14-1-2 流程图画面 ------------------------------------------------------- -14-1-3 控制分组画面 ---------------------------------------------------- -15-2、仪表操作 ----------------------------------------------------------------- -16-2-1 开关仪表面板 ---------------------------------------------------- -16-2-2 调节仪表面板 ---------------------------------------------------- -173、报表操作 ----------------------------------------------------------------- -17-四、系统操作说明 --------------------------------------------------------------- -18-1、人机接口 ---------------------------------------------------------------- -18-1-1 人机接口功能 ----------------------------------------------------- -18-1-2 窗口类型 ----------------------------------------------------------- -181-3 窗口操作 ----------------------------------------------------------- -19-1-4 典型的操作监视窗口 -------------------------------------------- -192、系统基本维护 ---------------------------------------------------------- -30-2-1 系统维护窗口 ------------------------------------------------------ -30-2-2 过程报告书 --------------------------------------------------------- -332-3 历史报告书 --------------------------------------------------------- -33-3、操作员键盘---------------------------------------------------------------- -34-五、后记------------------------------------------------------------------------------ -35-横河西仪有限公司系统部 - 3 - 神马特品工业丝CS3000系统运行操作说明第 3 页共25页前言神马特品工业丝计算机分散控制系统采用横河西仪有限公司提供的CENTUM-CS3000 控制系统。

CENTUM VP系统操作说明书横河电机中国（有限）公司前言CENTUM-VP R5.02系统是日本横河公司推出的基于WINDOWS-7 的大型DCS系统。

该机型继承了以往横河CENTUM CS3000的优点，并推出了全新的人机操作界面。

操作站采用通用PC机，控制站采用全冗余热备份结构，使其性能价格比最优，是目前世界上最先进的大型DCS系统之一。

其有以下优点：★D CS与PC一体化★增强的操作监视功能★成熟的控制和通信功能★高效率的工程功能★可脱离FCS进行模拟测试★使用电子手册以下详细介绍各项操作：软件操作说明一．画面操作(注：以下内容如与功能规格书有出入处，以功能规格书为准)1．OV0*** 总貌画面在该画面中，有3个画面调用块，所有主要控制分组画面均在此窗口。

当你需要调出某一画面时，将光标箭头放在某一窗口块上，然后双击鼠标左键，就会出现一新窗口。

2．*GR0*** 操作监视用流程图：在该画面中，有以下特性：2.1仪表数据：实时显示过程数据蓝色：表示仪表正常其它颜色闪烁：表示仪表故障2.2电动截止阀：绿色：表示阀门打开红色：表示阀门关闭黄色：表示故障（不到位等）2.3风机、电机：绿色：表示电机运行红色：表示电机停止黄色：表示故障（不到位等）2.4调节阀：绿色：表示阀门打开（阀门开度3%以上）红色：表示阀门关闭（阀门开度小于3%）2.5活动液位：以棒图的长度实时显示过程数据的大小蓝色：表示正常红色：表示高限、低限报警（无高高、低低报警时）或者高高、低低报警黄色：高、低限报警（有高高、低低限报警时）2.6触屏：在数据、模拟量调节门、开关量调节门及风机、电机模块上均制作有触屏块。

将光标放在模块上，双击鼠标左键，就可以调出对应操作面板。

2.7流程图软键：在流程图的底部放置一系列功能键，主要实现简便功能。

安排如下：“总貌”-----调出本工段流程图总貌画面；“流程图菜单”-----调出本工段流程图列表画面；“控制分组菜单”-----调出本工段控制分组列表画面；“趋势分组菜单”-----调出本工段趋势分组列表画面；软件键操作方法：在某软键上用双击鼠标左键就可以调出软件键上所对应的画面。

DCS系统操作手册1、系统界面。

打开系统时，系统界面如下：上部为菜单栏，分别为“系统菜单”，“前一副”，“后一副”，“图形管理菜单”，“工程师功能菜单”，“综合功能菜单”，“历史趋势菜单”，“显示表格菜单”，“显示日志菜单”，“系统名称显示”，“报警光字牌”“系统基本属性显示框”。

菜单栏以下为报警栏，可显示10条报警，以点说明方式显示，超过10条报警时，滚动显示。

下部为状态栏，显示系统登录级别、权限位置，还有服务器属性。

中间为工作区，主要的操作、显示等工作的区域。

2、操作员系统登录打开系统进入DCS操作界面时，默认系统运行的操作权限为监视级，即只能进行观察，不可以进行任何操作，操作人员只有登录到操作员级别以上，方可进行各种操作。

登录操作员时要注意，要根据权限位置，登录操作员的用户名不同。

权限位置在系统下侧偏右端，如显示“操作员级权限1”则表示此操作员站现在权限位置为“1”，登录的级别为操作员级。

目前只设置“权限1”和“权限0”两种权限位置。

选择“工程师工程功能菜单”—＞“登录”，登录界面如下：登录操作员时：，权限1对应的操作员登录的用户名为ops，没有密码。

权限0对应的操作员登录的用户名为ops0，没有密码。

登录到操作员后，可对系统进行基本操作，添加趋势，查看报警等。

3、趋势查询操作画面上有各种数据显示点，右键单击该点，选择点趋势，可查看该点的趋势画面。

注意：趋势画面是记录可以查看前推最近一次下装服务器到当前时间的点趋势。

点趋势画面如下：上侧，分别显示该点的点名，时间间隔。

时间间隔可以输入从1~60的整数，单位是秒，时间间隔是趋势曲线变化的时间率，即输入5秒，曲线5秒钟变化一次。

趋势曲线的状态可分为“跟踪”和“历史”两种状态，选择跟踪，曲线便根据时间间隔和实际数据变化而实时更新，选择历史则曲线不再变化，而点趋势画面下侧的“前推”和“后推”按钮可用，每推一次即翻一页。

趋势显示的方式分为“曲线”和“数字”两种，选择数字，则点的趋势以数据方式显示。

用户使用手册工程技术测试指南IM 33S04N10-01Y O K O G A W A◆IM 33S04N10-018版前言测试功能是指为了高效率地测试（调试）用户作好的应用软件的工具群。

本书记述了有关测试功能的功能说明、操作说明。

如果使用测试功能，即使没有实际的FCS也可以测试用户制作的应用软件。

取代实际的FCS使用FCS仿真器进行测试行，这叫做虚拟测试。

FCS仿真器是把FCS的功能或动作用软件进行模拟，它包含于测试功能中。

另一方面，用实际的FCS进行的测试被称作目标测试。

本书由4个部分组成，如下所示。

● A部分功能说明篇在A部分，就测试功能所具有的各项功能的详细情况作了说明。

使用测试功能的用户请先读前言。

想了解有关测试功能的各项功能时，请参考本部分。

● B部分操作说明篇在B部分，就测试功能的启动操作、测试功能所具有的各项功能的操作以及测试功能的结束操作进行说明。

想了解有关测试功能的操作时，请参考本部分。

● C部分配线详细篇在测试功能中，对FCS的程序输入输出端子进行假想配线的配线功能。

根据该功能，即使不去为了测试而准备输入输出卡件，也可以测试FCS控制动作。

在C部分，就配线功能中的配线类型、配线变换方式、配线常数以及配线数据的自动制作进行说明。

想详细了解配线类型或配线常数时，请参考本部分。

● D部分扩展测试功能篇扩展测试功能是指为了扩展虚拟测试功能的选购程序包。

如果使用扩展测试功能，则有可能测试使用了复数台PC的FCS仿真器。

在D部分，就基于该复数PC的测试进行说明。

Media No. IM 33S04N10-01 (CD) 8th Edition : Dec. 2002 (YK) IM 33S04N10-01 8th Edition : 2002.12.16-00安全使用所需的注意事项■ 与本产品的保护・安全以及改造有关的注意事项・为了本产品以及在本产品控制的系统的保护・安全，在操作本产品时，请遵守说明书中所记载的有关安全的指导事项。
