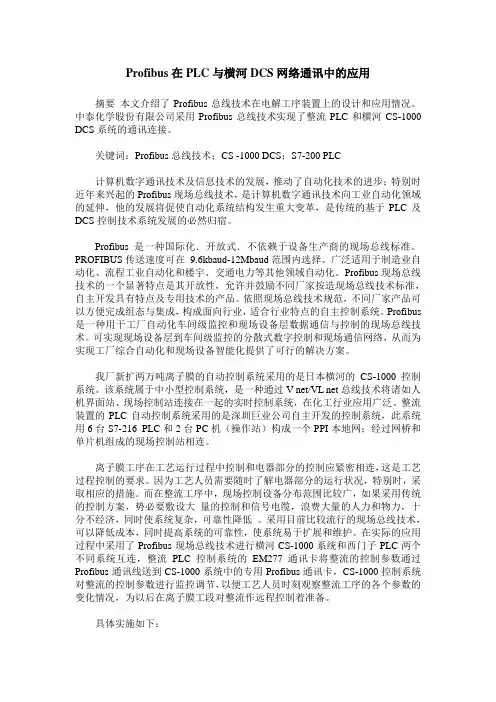

Profibus在PLC与横河DCS网络通讯中的应用摘要本文介绍了Profibus总线技术在电解工序装置上的设计和应用情况。
中泰化学股份有限公司采用Profibus总线技术实现了整流PLC和横河CS-1000 DCS系统的通讯连接。
关键词:Profibus总线技术;CS -1000 DCS;S7-200 PLC计算机数字通讯技术及信息技术的发展,推动了自动化技术的进步;特别时近年来兴起的Profibus现场总线技术,是计算机数字通讯技术向工业自动化领域的延伸,他的发展将促使自动化系统结构发生重大变革,是传统的基于PLC及DCS控制技术系统发展的必然归宿。
Profibus是一种国际化.开放式.不依赖于设备生产商的现场总线标准。
PROFIBUS传送速度可在9.6kbaud-12Mbaud范围内选择。
广泛适用于制造业自动化、流程工业自动化和楼宇、交通电力等其他领域自动化。
Profibus现场总线技术的一个显著特点是其开放性,允许并鼓励不同厂家按造现场总线技术标准,自主开发具有特点及专用技术的产品。
依照现场总线技术规范,不同厂家产品可以方便完成组态与集成,构成面向行业,适合行业特点的自主控制系统。
Profibus 是一种用于工厂自动化车间级监控和现场设备层数据通信与控制的现场总线技术。
可实现现场设备层到车间级监控的分散式数字控制和现场通信网络,从而为实现工厂综合自动化和现场设备智能化提供了可行的解决方案。
我厂新扩两万吨离子膜的自动控制系统采用的是日本横河的CS-1000控制系统。
该系统属于中小型控制系统,是一种通过V net/VL net总线技术将诸如人机界面站、现场控制站连接在一起的实时控制系统,在化工行业应用广泛。
整流装置的PLC自动控制系统采用的是深圳巨业公司自主开发的控制系统,此系统用6台S7-216 PLC和2台PC机(操作站)构成一个PPI本地网;经过网桥和单片机组成的现场控制站相连。
离子膜工序在工艺运行过程中控制和电器部分的控制应紧密相连,这是工艺过程控制的要求。
CS 1000/CS 3000工程参考手册IM 33S1B30-01E 第六版目录PART-J 工程功能J1. 系统组态 ................................. ........... ........... ....................................... J1-1 J1.1 系统查看.......................................................... .............................................. J1-2 J1.1.1 系统查看文件菜单........................ ....................................................J1-7J1.1.2 系统查看编辑菜单...................... ......................................................J1-13J1.1.3 系统查看查看菜单................. ..........................................................J1-14J1.1.4 系统查看工具菜单............................ ...............................................J1-17J1.1.5 系统查看加载菜单.......................... ................................................J1-18J1.1.6 系统查看项目......................... ............... .........................................J1-26J1.1.7 系统查看FCS菜单............................ ..............................................J1-27J1.1.8 系统查看帮助菜单................................... .......................................J1-28 J1.2 创建一个新项目............................. ............ ................................................. J1-29 J1.3 项目属性效用.................................... ...... ................................................... J1-37 J1.4 项目设备组态........................................ ....... .............. ............................... J1-43 J1.4.1 创建一个新的FCS .......... ..............................................................J1-45J1.4.2 创建一个新的HIS .................... ......................................................J1-63J1.4.3 创建一个新的BCV ....... ..................................................................J1-68J1.4.4 创建一个新的CGW ............................ ...........................................J1-69J1.4.5 创建一个新的站..................... ........................................................J1-73 J1.5 创建一个新的IOM ....................................... .................................................. J1-76 J1.5.1 创建一个节点............................ .....................................................J1-77J1.5.2 创建一个新的I/O模块.................. ....................................................J1-79 J2. 工程公用项 ................................... ........ .................. ........................... J2-1 J2.1 名称.................................................................... ............................................ J2-2 J2.2 注释t ........................................... ....................... .......................................... J2-6 J2.3 文件类型................................................... .................................................. J2-8 J2.4 文件夹和文件的结构....................... ....... ..................................................... J2-20 J2.5 扩展文件的使用............................... ........................ .................................... J2-30 J2.5.1 输入...................................... ........................................................J2-31J2.5.2 输出........................... ...................................................................J2-40J3. 图形组态控制详细信息 ......... ..................... ..................................... J3-1 J3.1 修改图形文件设置............................................. ............... ........................... J3-8J3.2 修改网格............................ ........................................................................... J3-10J3.3 注册功能块.......................................... ............... ............................................J3-11J3.4 改变功能块属性................... ............... ............... ......................................... J3-23J3.5 改变数据连接块属性......................... ............................................................ J3-31J3.6 改变功能块控制顺序....................... ............... ............... ............................... J3-33J3.7 改变功能块位号名................................ ............... ........................................ J3-34J3.8 改变功能块模型名............................................. .................. ........................ J3-35J3.9 输入块连接信息................................... ........... ......................... ................... J3-37J3.10 改变功能块端子名..................... ................ ................ ................................ J3-38J3.11 显示功能块注释 ................... ................ ................ .................................... J3-39J3.12 画配线图................................... ................................................................... J3-40J3.13 改变配线图属性 ................................. ................ ........................................ J3-45J3.14 插入和删除配线图连接点....... ................ ................ .................................... J3-46J3.15 显示文本................................... .................................................................. J3-47J3.16 改变文本属性......................... ................ .................................................... J3-48J3.17 移动一个对象.............................. ................................................................ J3-50J3.18 拷贝一个对象t ............................... ............................................................. J3-58J3.19 剪切一个对象.............................. .............................................................. J3-61J3.20 删除一个对象t................................... .......................................................... J3-63J3.21 功能块浏览对话框................................ ................ ...................................... J3-66J3.22 导入导出文本文件................................. .................................................... J3-70J3.23 导入CS 源文件e .............................. ........................................................ J3-75J3.24 开始功能块浏览组态界面r .............. ................ ........................................... J3-82J3.25 开始功能块详细信息组态界面.......... ........................................................ J3-83J3.26 设置常量........................................... ........................................................ J3-85 J4. 编辑逻辑图............................. ............................................................ J4-1 J4.1 逻辑图编辑浏览窗口................. ................ .................................................. J4-2J4.2 修改网格...................................... ................................................................ J4-10J4.3 设置文件属性 ................................ ................ ...............................................J4-11J4.4 设置对象属性 .......................................... ................ .................................... J4-13J4.5 要素符号类型和要素源记数...... ................ ................ ................................. J4-20J4.6 转到编辑对象模式...................... ................ ................ ................................ J4-30J4.7 要素符号的画图和编辑............... ................ ................................................. J4-31J4.8 配线的画图和编辑........................ ................ ............................................... J4-38J4.9 显示和编辑文本................................... ................ ........................................ J4-45J4.10转化视图的绘制和执行.................. ................ .............................................. J4-47J4.11 设置操作定时........................... ................ .................................................. J4-49J4.12 设置逻辑操作执行顺序 ............ ................ ................ .................................. J4-51 J4.13 组化对象...................................... .................................................................. J4-53 J4.14 导入和导出外部文件........ ................ .......................................................... J4-56J5. 状态显示组态界面详细信息 ............................... ....................................... J5-1 J8. 图形组态详细信息 ................... ................................................................ J8-1 J8.1 优化图形窗口显示尺寸 ........................ ........................ ..................................... J8-6 J8.1.1 Windows NT 推荐设置........................................J8-7J8.1.2 HIS 和图形组态设置项目...............................................J8-8J8.1.3 图形窗口尺寸推荐值.............................J8-9J8.1.4 计算图形窗口显示尺寸................................ J8-11J8.2 分配图形窗口软键.................................. ............. ................ ............................. J8-15 J8.3 数据捆绑............................................................................................................. J8-18 J8.4 将位图文件导入流程图窗口....... ............................................. J8-28J8.5 保存图形对象作为一个部分....................... ...................................................... J8-31 J8.6 导出数据转换文件............................ ................................................. J8-33J8.7 创建一个流程图窗口................. .............................................................. J8-38 J8.7.1 类型标签........................................................................................ J8-39J8.7.2 详细信息设置标签...............................................................................J8-41 J8.8 图形组态菜单列表...................... ............................................................. J8-43J8.9 图形组态工具栏列表.......................... ............................................................ J8-48 J8.10 设置文件属性............................. .......................................................... J8-55 J8.10.1 属性标签..................................................................................J8-56J8.10.2 数据捆绑标签–文件属性.......................................................J8-58J8.10.3 窗口连接功能标签......................................................... J8-63 J8.11 设置选项.............................................. ..................................................... J8-64J8.12 创建和编辑图形对象工具..... ............................................... J8-67J8.12.1 选择对象..................................................................... J8-68J8.12.2 修改对象....................................................................J8-69J8.12.3 徒手绘线和绘图.......................................... J8-73J8.12.4 画一条直线..................................................................J8-76J8.12.5 画多条线.........................................................................J8-78J8.12.6 画一条弧..............................................................................J8-80J8.12.7 画一个长方形..................................................................... J8-82J8.12.8 画一个填充区.........................................................................J8-84J8.12.9 画一个园............................................................................ J8-86J8.12.10 画一个椭圆.........................................................................J8-88J8.12.11 画一个扇区...........................................................................J8-90J8.12.12 画一个标记..........................................................................J8-92J8.12.13 显示文本..............................................................................J8-94J8.12.14 显示数值量或字符串型数据............. J8-96J8.12.15 使用矩形条显示数据...................................J8-99J8.12.16 使用箭头条显示数据........................................... J8-102J8.12.17 使用圆形条显示数据........................................... J8-105J8.12.18 使用分段线图形显示数据.......................... J8-108J8.12.19 使用用户定义分段线图形显示数据.... J8-110J8.12.20 使用条形图显示数据........................................... J8-112J8.12.21 使用阶梯图显示数据......................................... J8-114J8.12.22 使用雷达图显示数据........................................ J8-116J8.12.23 使用两维图形显示数据..................... J8-118J8.12.24 创建点触目标..................................................................J8-120J8.12.25 显示按钮................................................................J8-122J8.12.26 显示面板功能块按钮............................................... J8-125J8.12.27 显示仪器图表.................................................... J8-127J8.12.28 显示窗口信息.................................................... J8-129J8.12.29 显示信息.................................................................... J8-131J8.12.30 显示对话名.............................................................. J8-133J8.12.31 显示趋势数据................................................................. J8-135J8.12.32 创建浏览对象............................................................ J8-137J8.12.33 创建控制对象............................................................... J8-140J8.13 设置图形对象属性................................................... J8-142J8.13.1 概要标签................................................................................. J8-144J8.13.2 线标签....................................................................................... J8-146 J8.13.3 填充标签.........................................................................................J8-150 J8.13.4 文本标签....................................................................................... J8-153 J8.13.5 图形修改标签......................................................................J8-155J8.13.6 修改配套标签............................................................... J8-163J8.13.7 标记标签..................................................................................J8-167J8.13.8 过程数据-特性标签........................................................ J8-168J8.13.9 过程数据-条标签..................................................................J8-173J8.13.10 过程数据-箭头标签.............................................................. J8-177J8.13.11 过程数据-圆形标签.............................................................. J8-181J8.13.12 分段线图形标签............................................................. J8-184J8.13.13 用户定义分段线标签....................................... J8-187J8.13.14 条形图形标签.............................................................................J8-190 J8.13.15 阶梯图标签........................................................................... J8-193J8.13.16 雷达图标签.......................................................................... J8-196J8.13.17 两维图形标签........................................................ J8-199J8.13.18 控制标签..................................................................................J8-201 J8.13.19 功能标签................................................................................ J8-202 J8.13.20 功能标签[调用窗口] ..........................................................J8-204J8.13.21 功能标签[执行系统功能键]......................... J8-208J8.13.22 功能标签[开始/停止/重新开始趋势图] ....................................... J8-210 J8.13.23 功能标签[LED 闪烁/开/关特性] ........................ J8-211J8.13.24 功能标签[由文件名执行程序] ....................... J8-212J8.13.25 功能标签[仪器命令操作] ........................... J8-21313.26 功能标签[调用数据导入对话框] ........................................... J8-215J8.13.27 功能标签[调用菜单对话] .................................................. J8-217J8.13.28 功能标签[数据-项目-独立菜单对话框] ...................... J8-219J8.13.29 功能标签[执行多媒体] ..............................................J8-222J8.13.30 功能标签[报告打印输出]...................................................... J8-224J8.13.31 功能标签[调用面板设置] ....................................................... J8-225J8.13.32 功能标签[其他]................................................................... J8-226J8.13.33 菜单标签.....................................................................................J8-227J8.13.34 面板模块按钮标签......................................................... J8-231J8.13.35 Label 标签.....................................................................................J8-232J8.13.36 仪器图表标签.............................................................. J8-234J8.13.37 窗口标签................................................................................. J8-236J8.13.38 对话框名称标签.........................................................................J8-238J8.13.39 信息标签...............................................................................J8-239J8.13.40 趋势标签....................................................................................J8-241J8.13.41 总貌标签...............................................................................J8-243J8.13.42总貌标签[标签名] ............................................................J8-245J8.13.43总貌标签[窗口] ............................................................... J8-247J8.13.44总貌标签[报警器] ......................................................... J8-249J8.13.45总貌标签[注释]............................................................. J8-251J8.13.46 数据捆绑标签–对象属性................................................... J8-253 J8.14 流程图组态软件的调试功能................................................... J8-255J9. 绘图箱 ................................................................................ J9-1J9.1 ActiveX 控制的许可装置.......................................... J9-4J9.2 创建一个显示在图形窗口中ActiveX 工作表..................................................... J9-5J9.2.1 建立一个ActiveX 控制.............................................................J9-8J9.2.2 创建一个ActiveX Control 安装盘................................ J9-23J9.2.3 ................................................... J9-29J9.2.4 Downloading to HIS .......................................................................J9-30J9.2.5 Setting up the ActiveX Control ........................................................ J9-31J9.2.6 Displaying the Graphic Window .....................................................J9-32J9.2.7 Creating ActiveX Controls ..............................................................J9-33J9.2.8 Precautions on the Font Size of ActiveX Controls ........................... J9-35J9.3 Graphic Interface Control ........................................................................... J9-38J9.3.1 Graphic Interface Control Operating Environment .......................... J9-39J9.3.2 ActiveX Control Development Environment for the Graphic InterfaceControl ...........................................................................................J9-40J9.3.3 Interface Types ..............................................................................J9-41J9.3.4 Property Details .............................................................................J9-44J9.3.5 Event Details .................................................................................J9-47J9.3.6 Method Details...............................................................................J9-54J9.3.7 Event Notification Using a Function Key.........................................J9-71J10. Security Function ............................................................................... J10-1 J10.1 User ............................................................................................................. J10-6J10.2 User Group .................................................................................................J10-11J10.3 Privilege Level ........................................................................................... J10-17J10.4 Function Block Security ........................................................................... J10-23J10.5 Operation Mark ......................................................................................... J10-26J10.6 Advanced Security.................................................................................... J10-32J11. Scheduler .............................................................................................J11-1 J12. Self-Documentation............................................................................ J12-1 J12.1 Self-Document Printing .............................................................................. J12-3J12.2 Specifying Print Range for Self-Document Printing ............................... J12-10J12.3 Editing Header and Footer for Self-Document Printing ........................... J12-11J12.4 Specifying Print Type for Self-Document Printing .................................. J12-13J12.5 Editing Table of Contents for Self-Document Printing ........................... J12-14J12.6 Print Parameters ....................................................................................... J12-18J12.7 Specifying Print Range for Tuning Parameters ....................................... J12-19J12.8 Editing Header and Footer for Tuning Parameters ................................. J12-20。
横河DCS操作工手册横河西仪有限公司系统部 - 1 - 神马特品工业丝CS3000系统运行操作说明第1 页共25页神马特品工业丝CS3000 系统应用软件操作说明书横河西仪有限公司系统部出版发行2006/05/01横河西仪有限公司系统部 - 2 - 神马特品工业丝CS3000系统运行操作说明第2 页共25页总目录一、前言-------------------------------------------------------------------------- -3-二、流程图画面总目录 ---------------------------------------------------------- -4-三、软件操作说明 --------------------------------------------------------------- -14-1、画面操作 ----------------------------------------------------------------- -14-1-1 总貌画面 ---------------------------------------------------------- -14-1-2 流程图画面 ------------------------------------------------------- -14-1-3 控制分组画面 ---------------------------------------------------- -15-2、仪表操作 ----------------------------------------------------------------- -16-2-1 开关仪表面板 ---------------------------------------------------- -16-2-2 调节仪表面板 ---------------------------------------------------- -173、报表操作 ----------------------------------------------------------------- -17-四、系统操作说明 --------------------------------------------------------------- -18-1、人机接口 ---------------------------------------------------------------- -18-1-1 人机接口功能 ----------------------------------------------------- -18-1-2 窗口类型 ----------------------------------------------------------- -181-3 窗口操作 ----------------------------------------------------------- -19-1-4 典型的操作监视窗口 -------------------------------------------- -192、系统基本维护 ---------------------------------------------------------- -30-2-1 系统维护窗口 ------------------------------------------------------ -30-2-2 过程报告书 --------------------------------------------------------- -332-3 历史报告书 --------------------------------------------------------- -33-3、操作员键盘---------------------------------------------------------------- -34-五、后记------------------------------------------------------------------------------ -35-横河西仪有限公司系统部 - 3 - 神马特品工业丝CS3000系统运行操作说明第3 页共25页前言神马特品工业丝计算机分散控制系统采用横河西仪有限公司提供的CENTUM-CS3000 控制系统。
日本横河DCS系统CS3000离线组态软件安装手册编制:XX审核:XX日期:2019目录1.适用版本 (3)2.运行环境 (3)2.1.硬件环境要求 (3)2.2.软件环境要求 (3)3.安装文件 (3)4.安装步骤 (4)4.1.准备工作 (4)4.2.安装虚拟光驱 (4)4.3.安装授权 (5)4.4.安装CS3000 (5)5.应用软件恢复 (9)6.卸载步骤 (10)7.注意事项 (10)1. 适用版本本安装手册适用于如下版本软件安装指导 CENTUM CS3000/CS1000 R2.xx.xx 。
CENTUM CS3000/CS1000 R3.xx.xx 。
2. 运行环境2.1. 硬件环境要求台式机或笔记本电脑,要求:PIV 2.0G 以上;内存1GB 以上;硬盘至少120GB ;显示器分辨率为1024*768以上,刷新频率60Hz 以上; 2.2. 软件环境要求CENTUM CS3000/CS1000 R2.xx.xx: 运行在Windows NT4.0 SP4以上环境。
CENTUM CS3000/CS1000 R3.xx.xx: 运行在Windows 2000 SP1 或Windows XP SP2以上环境。
3. 安装文件安装文件目录结构见图1图1CS3000系统软件 CS3000授权虚拟软驱4.安装步骤安装步骤中如果没有特殊提示,可按照系统默认或点击NEXT、YES按钮继续安装。
4.1.准备工作1.重新启动电脑;2.退出正在运行的病毒保护或其它驻留内存的程序;4.2.安装虚拟光驱1.执行安装软件所在驱动器\centum\ ramdisknt15\目录中的setup.exe文件安装虚拟软件。
2.安装完成后启动虚拟光驱设置程序(见图2),点击Register Later进入虚拟光驱设置界面。
图2 点击启动虚拟光驱设置程序3.按图3所示步骤设置完成后,退出重新启动计算机。
1、此项更改为“1.44MB Floppy”2、此项更改为“A”3、此项选中4、单击启动虚拟软驱5、设置完成后点击退出并保存图34.3.安装授权拷贝安装软件所在驱动器\centum\keycode 3.07\目录中的全部*.KCD授权文件到A盘。
横河D C S操作工手册内部编号:(YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128)横河DCS操作工手册横河西仪有限公司系统部 - 1 - 神马特品工业丝CS3000系统运行操作说明第 1 页共25页神马特品工业丝 CS3000 系统应用软件操作说明书横河西仪有限公司系统部出版发行2006/05/01横河西仪有限公司系统部 - 2 - 神马特品工业丝CS3000系统运行操作说明第 2 页共25页总目录一、前言 -------------------------------------------------------------------------- -3-二、流程图画面总目录 ---------------------------------------------------------- -4-三、软件操作说明 --------------------------------------------------------------- -14-1、画面操作 ----------------------------------------------------------------- -14-1-1 总貌画面 ---------------------------------------------------------- -14-1-2 流程图画面 ------------------------------------------------------- -14-1-3 控制分组画面 ---------------------------------------------------- -15-2、仪表操作 ----------------------------------------------------------------- -16-2-1 开关仪表面板 ---------------------------------------------------- -16-2-2 调节仪表面板 ---------------------------------------------------- -173、报表操作 ----------------------------------------------------------------- -17-四、系统操作说明 --------------------------------------------------------------- -18-1、人机接口 ---------------------------------------------------------------- -18-1-1 人机接口功能 ----------------------------------------------------- -18-1-2 窗口类型 ----------------------------------------------------------- -181-3 窗口操作 ----------------------------------------------------------- -19-1-4 典型的操作监视窗口 -------------------------------------------- -192、系统基本维护 ---------------------------------------------------------- -30-2-1 系统维护窗口 ------------------------------------------------------ -30-2-2 过程报告书 --------------------------------------------------------- -332-3 历史报告书 --------------------------------------------------------- -33-3、操作员键盘---------------------------------------------------------------- -34-五、后记------------------------------------------------------------------------------ -35-横河西仪有限公司系统部 - 3 - 神马特品工业丝CS3000系统运行操作说明第 3 页共25页前言神马特品工业丝计算机分散控制系统采用横河西仪有限公司提供的CENTUM-CS3000 控制系统。
横河DCSModbus通讯总结MODBUS通讯总结1.MODBUS概述、硬件连线:A.MODBUS特点:Modbus的特点是将通讯参与者规定为“主机”(master)和“客户端”(slave)。
(横河的CS3000系统可以充当主站和从站,但作为从站时需要从横河定制特注软件包)“主机”的⼀⽅要⾸先向“客户端”的⼀⽅发送通讯请求指令,“客户端”根据请求指令中指定的内容,向“主机”发回数据,⼀个“主机”可以向多个“客户端”发送通讯请求,最多可由255个请求指令。
每个“客户端”都有⾃⼰的编号,该编号称为“客户端”地址(slave address)或“客户端”识别码(slave id)。
Modbus 协议中只对各种通讯字符串格式作了规定,但它并不对通讯参数做规定。
所谓的通讯参数是指通讯速度的波特率和通讯的奇偶校验等的指定。
控制器通信使⽤主—从技术,即仅⼀设备(主设备)能初始化传输(查询)。
其它设备(从设备)根据主设备查询提供的数据作出相应反应。
典型的主设备:主机和可编程仪表。
典型的从设备:可编程控制器。
主设备可单独和从设备通信,也能以⼴播⽅式和所有从设备通信。
如果单独通信,从设备返回⼀消息作为回应,如果是以⼴播⽅式查询的,则不作任何回应。
Modbus协议建⽴了主设备查询的格式:设备(或⼴播)地址、功能代码、所有要发送的数据、⼀错误检测域。
B.查询、回应周期(数据发送、接收的过程)(1)查询查询消息中的功能代码告之被选中的从设备要执⾏何种功能。
数据段包含了从设备要执⾏功能的任何附加信息。
例如功能代码03是要求从设备读保持寄存器并返回它们的内容。
数据段必须包含要告之从设备的信息:从何寄存器开始读及要读的寄存器数量。
错误检测域为从设备提供了⼀种验证消息内容是否正确的⽅法。
(2)回应如果从设备产⽣⼀正常的回应,在回应消息中的功能代码是在查询消息中的功能代码的回应。
数据段包括了从设备收集的数据:象寄存器值或状态。
如果有错误发⽣,功能代码将被修改以⽤于指出回应消息是错误的,同时数据段包含了描述此错误信息的代码。
b.在弹出的对话框中,选择存储趋势数据的文件类型c.选择相应的趋势文件d.点击“OPEN”键在当前趋势窗口就显示出存储在文件中历史数据c.通过改变各曲线参数的高低限值(高低限也可以采用默认值),来改变曲线趋势d.对需在趋势窗口显示的曲线数据,在[Display]下相应曲线的图框中打(√)e.点击“OK”确认(二)趋势图重组a.在趋势窗口中,点击“2.5.2改变趋势图中趋势笔(一)趋势图分配操作a.在趋势图窗口中点击“2.5历史趋势图的读取利用趋势图可以读取或保存历史、当前数据2.5.1在趋势窗口中获取数据a.调用一幅趋势图(参考前面的调用方法)b.趋势图显示历史曲线图和当前参数实时数值b.在工具栏中的窗口调用菜单或工具块点击“过程报警”按钮c.弹出过程报警趋势窗口,其中显示与该点相关的过程报警信息(二)从功能键查找信息a.在趋势图画面中选择一点b.弹出过滤器窗口c.在过滤器对话框中,确定需要查找报警的范围、类型d.报警窗口就会显示查找到的报警2.4.2信息查找(一)从“过滤器对话框”信息查找a.点击过程报警窗口中“Filter”(过滤器)按钮(二)从“导航器”确认a.当听到报警声,点击系统信息窗口工具栏上的“Navigator”(导航器)按钮b.弹出导航器窗口c.双击导航器窗口中闪亮信息d.弹出相应的信息窗口,确认步骤同上d.点击“√”(确认按钮)注:此操作确认窗口中所有的信息;也可先选择某一信息,再点击“√”,逐个确认“AUTO”(自动)或“CAS”(串级)按钮d.确认弹出“确认”对话框2.4报警处理当产生过程报警或系统报警时,DCS会声音报警,同时系统信息窗口工具栏上相应按钮会闪亮2.4.1确认报警(一)从“系统信息窗口”确认a.当听到报警声,查看工具栏上闪亮按钮,确认报警类型b.点击工具栏上闪亮按钮c.弹出相应的信息窗口e.再次确认数值2.3.2改变仪表操作模式调用仪表面板方式参见a.点击仪表面板模式显示区(显示MAN、AUTO、CAS 区)b.弹出仪表模式改变对话框c.在仪表模式改变对话框中点击“MAN”(手动)或a.用鼠标点击仪表面板上的增减指针,可操作的指针显示红色。
用户使用手册工程技术测试指南IM 33S04N10-01Y O K O G A W A◆IM 33S04N10-018版前言测试功能是指为了高效率地测试(调试)用户作好的应用软件的工具群。
本书记述了有关测试功能的功能说明、操作说明。
如果使用测试功能,即使没有实际的FCS也可以测试用户制作的应用软件。
取代实际的FCS使用FCS仿真器进行测试行,这叫做虚拟测试。
FCS仿真器是把FCS的功能或动作用软件进行模拟,它包含于测试功能中。
另一方面,用实际的FCS进行的测试被称作目标测试。
本书由4个部分组成,如下所示。
● A部分功能说明篇在A部分,就测试功能所具有的各项功能的详细情况作了说明。
使用测试功能的用户请先读前言。
想了解有关测试功能的各项功能时,请参考本部分。
● B部分操作说明篇在B部分,就测试功能的启动操作、测试功能所具有的各项功能的操作以及测试功能的结束操作进行说明。
想了解有关测试功能的操作时,请参考本部分。
● C部分配线详细篇在测试功能中,对FCS的程序输入输出端子进行假想配线的配线功能。
根据该功能,即使不去为了测试而准备输入输出卡件,也可以测试FCS控制动作。
在C部分,就配线功能中的配线类型、配线变换方式、配线常数以及配线数据的自动制作进行说明。
想详细了解配线类型或配线常数时,请参考本部分。
● D部分扩展测试功能篇扩展测试功能是指为了扩展虚拟测试功能的选购程序包。
如果使用扩展测试功能,则有可能测试使用了复数台PC的FCS仿真器。
在D部分,就基于该复数PC的测试进行说明。
Media No. IM 33S04N10-01 (CD) 8th Edition : Dec. 2002 (YK) IM 33S04N10-01 8th Edition : 2002.12.16-00安全使用所需的注意事项■ 与本产品的保护・安全以及改造有关的注意事项・为了本产品以及在本产品控制的系统的保护・安全,在操作本产品时,请遵守说明书中所记载的有关安全的指导事项。
横河DCS PROFIBUS通讯
✧手册使用环境:
●适用横河CS1000/3000/VP DCS系统,同时要确保对方设备是支持
PROFIBUS-DP或PROFIBUS-DPV1通讯的。
✧硬件:
●横河PROFIBUS通讯卡ALP111或ACP71
本文以ALP111为例进行介绍
⏹定货号Model : CVPS//ALP111-S01
⏹这个卡使用的HILSCHER芯片,其实可以看做是HILSCHER公
司的PROFIBUS通讯卡。
●YCB701通讯卡接头
⏹定货号Model : CVPS//YCB701
⏹用于和ALP111卡连接的卡头,是个9针公头
⏹这个卡头其实是西门子生产的,带横河LOGO,因此可用西门子
的同类产品来代替它
⏹卡头上的A1B1用于对外连接,A2B2用于连接另一个ALP111
⏹当该卡头所插ALP111卡是最后一个通讯卡时把卡头上的开关打
到ON,若后面还有通讯卡则打OFF
●PROFIBUS通讯线
⏹可用百通等品牌,必需一捆一捆的买,至少要300至500米起卖
⏹通讯线的连接必须是卡头到卡头的,不允许任何形式的中间转接✧软件:
●SYCON-YOKO PROFIBUS通讯第三方配置软件
⏹该软件是HILSCHER专门为横河PROFIBUS通讯制作的软件,
只用于横河系统,且所有安装盘用的同一个KEY!!
●PROFIBUS Communication软件包
⏹定货号LFS2542-V1V1(HIS01XX)
✧PROFIBUS-DP 通讯安装设置过程
●SYCON-YOKO 软件的使用
这个软件在IM资料里信息非常少,我重点讲这个软件的使用
要将SYCON安装在工程师站上,直接安装就可以了
安装后打开SYCON,新建一个项目保存
⏹第一步: 导入*.GSD文件,这个文件由通讯的对方提供,包含他们通
讯硬件的信息.导入后要仔细查看他们的硬件信息是否与他们的实际硬件相符合。
最好去他们的现场看一下,确保型号和提供给你的文件里是一字不差的,你要相信在现场遇到不明白的人比你遇到明白人的概率高的多!可避免很多无用功.
⏹由于我们DCS只能做主站(横河DCS不可能做从站的),一般情况下
对方是不需要我们的GSD文件的,对方若要我们ALP111卡的GSD 文件可在
C:\Documents and Settings\All Users\Application
Data\Yokogawa\SyCon\Fieldbus\PROFIBUS\GSD 下找到
YEC_0838.GSD
必须是安装SYCON后才有的
导入操作如下
第二步:建一个MATSER站
点这里
建好后选中MSATER双击设置站号,其它的不改
选中MSTER点BUS PARAMETER设置波特率
默认是1500的,绝大多数情况是不用更改的,这是最佳的设置
但有时候距离太远,或者设置都正常的情况下通讯连不上,可在这里降低速率进行尝试
此处站号可随
意修改,看具体
需要,有些时候
通讯的对方要
求主站有特别
的站号,我们是
填什么都可以
的,在126以内
第三步:建立SLA VE站
点这里
然后双击SLA VE进行设置
这里的站号
由对方提供
双击这里的通道类型,将其添加到下面的栏,具体内容要和对方商量
以西门子 315-2 DP 为例
解释下通道类型的意思(这个和我们的3000/VP 里的通讯表填写是密切相关的)
是指我们DCS 这边是主站的输入 指对方西门子是从站的输出
可以理解为这个通道一次送8个模拟量出来,也可以送8X16个数字量 其它通道的意思可以类推
要强调的是这里的通道设置必须和对方的输出通道类型数量一模一样,有一点差别就会导致所有的通讯无效
西门子315要先加三个空的通道(其它的PLC 情况都不同的,要询问对方,对方不知道就自己注意看通道类型,有规律的)
实际通讯内容从这里开始
若对方是能支持PROFIBUS-DPV1的通讯是最好的,就把DPV1 SETTING 里面的选项勾上,如果不能就不勾 第四步:保存导出文件
会生成一个项目名.DBM文件
做到这里SYCON的工作就结束了,由于这个软件是专用于YOKOGAWA的,所有设置是默认好的,请不要做任何的改动!!通讯出现问题后也不要试图在这里进行修改选项以期望解决问题,这是徒劳的!!
✧System view 里的PROFIBUS设置
这个工作和MODBUS很类似,我就不同的地方重点介绍下
⏹第一步:点开ALP111卡的属性
其它的设置都不要动点这里的COPY 把上面SYCON 生成的项目名.DBM文件导入下装
第二步:在通讯表上写地址,
就按下面的格式就好了
ALP111卡上下口其实是一个口,只能用一个,只是分公母而已,这里填1和2都无区别对方的站名指SLOT 4 INDX 1
通道送过来的第一
个值,
指SLOT 4 INDX 1
通道送过来的第二
个值,
数字量在WB 表里分解就是了
功能快接连如下
通讯表里的地址
对才开始做通讯的同仁一些建议
在通讯所有工作做完后还是不能读到数据,仔细检查自己的设置后要毫不犹豫的去骚扰领导,打电话给你认为能帮你解决问题的人。
得到确认的答复后,你就把横河的PROFIBUS通讯该做的东西详详细细每一步给客户和通讯对方演示和解说一便,告诉他们你做了所有该做的了。
然后要求去对方那里让他们同样把每个步骤解说一便,互相学习交流,这能解决掉大部分的问题!。
