发动机起动系统教案（五篇）第一篇：发动机起动系统教案发动机起动系统一、复习提问1、电子点火系统由哪几个部分组成？2、微机控制点火系统由哪几个部分组成？3、微机控制点火系统工作原理？二、导入新课上一章我们学习发动机点火系统，这一章继续学习发动机五大系统之一发动机起动系统。
三、讲授新课11.1 概述（一）基本概念1、发动机的曲轴在外力作用下开始转动到发动机自动怠速运转的全过程，称为发动机的起动过程。
2、起动系统的作用：就是在正常使用条件下，通过起动机将蓄电池储存的电能转变为机械能带动发动机以足够高的转速运转，以顺利起动发动机。
3、发动机起动时，必须克服气缸内被压缩气体的阻力和发动机本身及其附件内相对运动的零件之间的摩擦阻力，克服这些阻力所需的力矩称为起动转矩。
4、能使发动机顺利起动所必需的曲轴转速，称为起动转速。
（二）起动方式发动机常用的起动方式有人力起动、辅助汽油机起动和电力起动机起动等多种形式。
1、人力起动即手摇起动或绳拉起动。
其结构十分简单，主要用于大功率柴油机的辅助汽油机的起动，或在有些装用中、小功率汽油发动机的车辆上作为后备起动装置。
2、辅助汽油机起动起动装置的体积大、结构复杂，只用于大功率柴油发动机的起动。
3、电力起动机起动以电动机作为动力源。
当电动机轴上的驱动齿轮与发动机飞轮周缘上的环齿啮合时，电动机旋转所产生的电磁转矩，通过飞轮传递给发动机的曲轴，使发动机起动。
（三）起动预热1、进气预热装置为了改善发动机的起动性能，一些化油器式发动机的进气道上装有进气预热装置。
2、电热塞采用涡流室式或预燃室式燃烧室的柴油发动机，由于燃烧室表面积大，在压缩行程中的热量损失较直接喷射式大，更难以起动。
3、起动预热锅炉有些重型汽车使用起动预热锅炉作为起动预热装置，将冷却液和机油加以预热。
4、起动液喷射装置它主要用于某些柴油发动机的起动预热。
5、起动减压装置它采用降低起动转矩、提高起动转速的方法来改善柴油机的起动性能。
起动系统作用：供给发动机曲轴足够的起动转矩,以便使发动机的曲轴达到必需的起动转速,使发动机进入自行运转的状态,当发动机进入自行运转的状态后,便结束任务立即停止工作组成：由起动机、电磁开关、控制电路、起动机继电器、点火开关(起动开关)、蓄电池、起动机电路组成。
起动系统起动机作用：是由直流电动机产生动力，经传动机构带动发动机曲轴转动，从而实现发动机的起动。
也就是利用起动机小齿轮与发动机啮合，以摇转发动机使其能发动：发动机发动后，小齿轮与飞轮必须立刻分离，以免起动机受损。
组成：起动机在起动系统主要由直流串励式电动机、离合机构和控制装置三个部分组成详细如下：(1)直流串励电动机：作用是将蓄电池输入的电能转换为机械能，产生电磁转矩。
直流电动机主要由电枢、磁极、换向器等主要部件构成1.电枢:电枢是直流电动机的旋转部分，包括换向器、电枢铁芯、电枢绕阻、电枢轴2.磁极：磁极一般个4个，两对磁极相对交错安装在电动机定子内壳上，低碳钢板制成的机壳也是磁路的一部分。
也有用6个磁极的起动机3.电刷与电刷架：电刷架一般为框式结构，其中正极电刷架与端盖绝缘地固装，负极电刷架直搭铁。
电刷置于电刷架中，电刷架上装有弹性较好的盘形弹簧。
(2) 离合机构：作用是将电动机的电磁转矩传递给发动机使其起动，同时又能在发动机起动后自动打滑，保护起动机不致飞散损坏。
目前起动机常用的离合机构有滚柱式、摩擦片式和弹簧式.1摩擦片式离合器:可以传递较大转矩，并能在超载时自动打滑，但由于摩擦片易磨损，需经常检查调整，其结构也较复杂，所以多用于柴油发动机使用的功率较大的起动机上。
(3)控制装置：又称起动开关，其作是用来接通和断开电动机与蓄电池之间的电路，同时还能接人和切断点火线圈的附加电阻。
不同类型的汽车上使用的起动机尽管型式不同，但其直流电动机部分基本相似，主要的区别就在于传动机构和控制装置各有差异。
起动方式:人力起动：起动最为简单，只须将起动手摇柄端头的横销嵌入发动机曲轴前端的起动爪内，以人力转动曲轴。

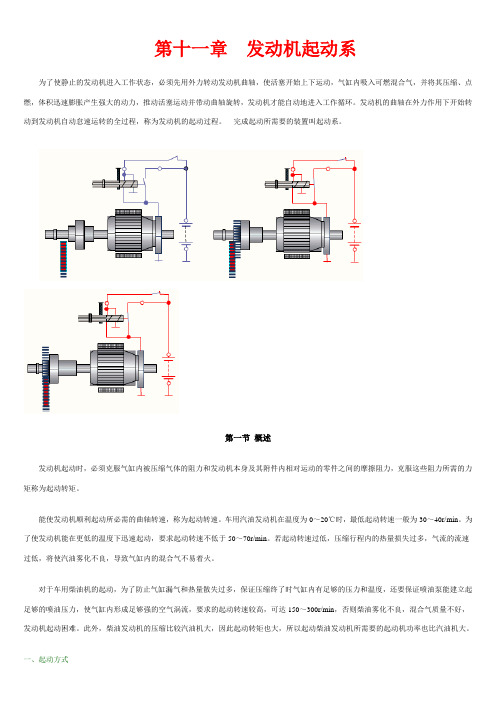

第十一章发动机起动系为了使静止的发动机进入工作状态，必须先用外力转动发动机曲轴，使活塞开始上下运动，气缸内吸入可燃混合气，并将其压缩、点燃，体积迅速膨胀产生强大的动力，推动活塞运动并带动曲轴旋转，发动机才能自动地进入工作循环。
发动机的曲轴在外力作用下开始转动到发动机自动怠速运转的全过程，称为发动机的起动过程。
完成起动所需要的装置叫起动系。
第一节概述发动机起动时，必须克服气缸内被压缩气体的阻力和发动机本身及其附件内相对运动的零件之间的摩擦阻力，克服这些阻力所需的力矩称为起动转矩。
能使发动机顺利起动所必需的曲轴转速，称为起动转速。
车用汽油发动机在温度为0～20℃时，最低起动转速一般为30～40r/min。
为了使发动机能在更低的温度下迅速起动，要求起动转速不低于50～70r/min。
若起动转速过低，压缩行程内的热量损失过多，气流的流速过低，将使汽油雾化不良，导致气缸内的混合气不易着火。
对于车用柴油机的起动，为了防止气缸漏气和热量散失过多，保证压缩终了时气缸内有足够的压力和温度，还要保证喷油泵能建立起足够的喷油压力，使气缸内形成足够强的空气涡流，要求的起动转速较高，可达150～300r/min，否则柴油雾化不良，混合气质量不好，发动机起动困难。
此外，柴油发动机的压缩比较汽油机大，因此起动转矩也大，所以起动柴油发动机所需要的起动机功率也比汽油机大。
一、起动方式发动机常用的起动方式有人力起动、电力起动机起动和辅助汽油机起动等多种形式。
1)人力起动即手摇起动或绳拉起动。
其结构十分简单，主要用于大功率柴油机的辅助汽油机的起动，或在有些装用中、小功率汽油发动机的车辆上作为后备起动装置。
手摇起动装置由安装在发动机前端的起动爪和起动摇柄组成。
2)辅助汽油机起动起动装置的体积大、结构复杂，只用于大功率柴油发动机的起动。
3)电力起动机起动以电动机作为动力源。
当电动机轴上的驱动齿轮与发动机飞轮周缘上的环齿啮合时，电动机旋转时产生的电磁转矩通过飞轮传递给发动机的曲轴，使发动机起动。
