泵的拆装及检修.

离心泵的检修一、单吸离心泵的拆装1、解体步骤(1) 先将泵盖和泵体上的紧固螺栓松开，将转子组件从泵体中取出。

(2) 将叶轮前的叶轮螺母松开，即可取下叶轮(叶轮键应妥善保管好)。

(3) 取下泵盖和轴套，并松开轴承压盖，即可将轴从悬架中抽出(注意在用铜棒敲打轴头时，应戴上叶轮螺母以防损伤螺纹)。

2、装配顺序(1) 检查各零部件有无损伤，并清洗干净；(2) 将各连接螺栓、丝堵等分别拧紧在相应的部件上；(3) 将“O”形密封圈及纸垫分别放置在相应的位置；(4) 将密封环、水封环及填料压盖等依次装到泵盖内；(5) 将轴承装到轴上后，装入悬架内并合上压盖，将轴承压紧，然后在轴上套好挡水圈；(6) 将轴套在轴上装好，再将泵盖装在悬架上，然后将叶轮、止动垫圈、叶轮螺母等依次装入并拧紧，最后将上述组件装到泵体内并拧紧泵体、泵盖的连接螺栓。

在上述过程中，对平键、挡油环、挡水圈及轴套内的“O”形密封圈等小件易遗漏或错装，应特别引起注意。

3、安装精度这里给出的主要是联轴器对中的精度要求。

泵与电机联轴器装好后，其间应保持2～3mm间隙，两联轴器的外圆上下、左右的偏差不得超过0.1mm，两联轴器端面间隙的最大、最小值差值不得超过0.08mm。

二、双吸水泵的拆装型单级单吸式离心泵结构（甲式）1-泵体；2-泵壳；3-叶轮；4-轴；5-双吸密封环；6-键；7-轴套；8-填料套；9-填料；10-水封管；11-填料压盖；12-轴套螺母；13-双头螺栓；14-轴承体压盖；15-轴承挡套；16-轴承体；17-螺钉；18-轴承端盖；19-轴承；20-轴承螺母；21-联轴器；22-水封解体步骤1、分离泵壳(1) 拆除联轴器销子，将水泵与电机脱离。

(2) 拆下泵结合面螺栓及销子，使泵盖与下部的泵体分离，然后把填料压盖卸下。

(3) 拆开与系统有连接的管路(如空气管、密封水管等)，并用布包好管接头，以防止落入杂物。

2、吊出泵盖检查上述工作已完成后，即可吊下泵盖。

螺杆自吸泵的维修拆装方法
螺杆自吸泵是一种高效稳定的泵类设备，可用于清洁液体和输送
高浓度液体。

但由于长期使用或使用不当，可能会出现一些故障，因
此需要进行维修拆装。

下面简单介绍螺杆自吸泵的维修拆装方法。

1. 维修前的准备工作
在维修前，需要先关闭电源和阀门，将泵体内残留液体完全放空。

然后拆卸泵头的进出口法兰，并拆下泵头外壳的螺钉，卸下上下法兰
连接螺栓，将泵头外壳从泵体中拆卸下来。

最后，将泵头与齿轮箱分离。

2. 检查和清洁
将泵头内的滑环和弹簧拿出来进行检查，如果出现变形或损坏，
需要及时更换。

用洁净的布擦拭泵头和齿轮箱，清理泵体内和法兰连
接面上的残渣和沉积物。

3. 更换轴封
如果轴封出现泄漏或损坏，需要及时更换。

先将轴封的密封垫环
拆下来，然后使用专用工具将轴封拔出。

再将新的轴封按相应的顺序
装配好，注意不要损坏新的密封垫环。

4. 更换液封
液封是螺杆自吸泵中常见的易损件，如果液封出现泄漏或损坏，
需要及时更换。

先将旧液封拆下来，清洗液封座，然后安装新的液封，注意涂抹适量的黄油润滑，并按正确的顺序进行装配。

维修和拆装螺杆自吸泵需要具备一定的专业知识和技能，需要有
经验的维修人员完成。

以上是螺杆自吸泵的维修拆装方法，希望对大
家有所帮助。

齿轮泵的拆装与检修办法齿轮泵是一种常见的离心泵，用于输送各种液体。

在使用过程中，齿轮泵可能会出现故障或需要进行检修、拆装。

下面将介绍齿轮泵的拆装与检修办法，包括安全措施、工具准备、拆卸步骤、清洗和更换零件以及组装步骤等。

第一部分：准备工作1. 安全措施在进行齿轮泵的拆装与检修时，必须遵循以下安全措施：- 确保正确使用个人防护装备，如安全帽、安全眼镜和手套等。

- 在操作过程中要小心谨慎，避免受伤。

- 在拆卸与检修前，确保齿轮泵停止运转并切断电源。

2. 工具准备拆装齿轮泵需要一些基本的工具，如扳手、梅花扳手、锤子、油刷、清洁剂、保护膜、润滑油等。

在开始拆卸前，确保所需的工具已经准备齐全。

第二部分：拆卸步骤1. 清洁外部首先，使用清洁剂和油刷将齿轮泵的外部表面清洁干净，以去除灰尘和杂物。

这样可以更好地观察齿轮泵的运行情况。

2. 拆卸进出口管道使用扳手逆时针松开和拆下齿轮泵的进出口管道。

在拆卸管道时，要小心防止液体泄漏，并妥善处理管道连接处的垫圈或橡胶密封圈。

3. 拆卸侧板使用扳手或梅花扳手松开螺栓，拆卸齿轮泵的侧板。

在拆卸侧板时，要小心防止侧板上的密封垫损坏，并妥善处理螺栓。

4. 拆卸齿轮和泵体在拆卸齿轮泵的齿轮和泵体之前，应先清洁齿轮泵内的液体。

然后，使用扳手或梅花扳手松开齿轮和泵体上的螺栓，并小心地将齿轮和泵体分开。

第三部分：清洗与更换零件1. 清洗零件将拆卸下来的齿轮、泵体和其他零件用清洁剂彻底清洗，去除附着在表面的污垢和油渍。

使用油刷进行清洗，保持零件的整洁。

2. 检查零件清洗后，仔细检查齿轮、轴、密封圈等零件是否磨损、裂纹或变形，如有损坏应及时更换。

同时，检查轴承是否正常运转，如感到不顺畅应及时更换。

3. 更换零件根据检查结果，更换磨损或损坏的零件。

确保更换的零件与原有零件完全相符，并按照正确的安装方式进行替换。

第四部分：组装步骤1. 组装齿轮和泵体首先，将清洗干净的齿轮与泵体放置在合适的位置。

施工方案-水泵拆除安装施工方案引言概述：水泵拆除安装施工方案是在建造施工中非常重要的一环。

本文将从五个方面详细介绍水泵拆除安装的施工方案，包括准备工作、拆除工作、安装工作、测试工作和安全措施。

一、准备工作：1.1 确定拆除安装位置：根据设计图纸和实际情况，确定水泵的拆除和安装位置，确保施工的准确性。

1.2 准备所需工具和设备：根据水泵拆除和安装的要求，准备好所需的工具和设备，如起重设备、扳手、螺丝刀等，确保施工的顺利进行。

1.3 清理施工现场：在施工前，清理施工现场，确保没有杂物和障碍物，为后续的拆除和安装工作创造良好的条件。

二、拆除工作：2.1 关闭水泵系统：在拆除水泵之前，首先关闭水泵系统，切断供电和水源，确保施工安全。

2.2 拆卸水泵连接件：使用合适的工具，拆卸水泵的连接件，包括螺栓、法兰等，注意拆卸时的顺序和方法，避免损坏水泵和其他设备。

2.3 将水泵移除：使用合适的起重设备，将拆卸下来的水泵小心地移除，确保不会对周围设备和结构造成损坏。

三、安装工作：3.1 安装水泵基座：根据设计要求和实际情况，安装水泵的基座，确保其稳固和平整。

3.2 连接水泵和管道：根据设计图纸和实际情况，连接水泵和管道，注意连接的紧固和密封，确保水泵的正常运行。

3.3 安装水泵附件：根据需要，安装水泵的附件，如阀门、压力表等，确保水泵系统的完整性和功能。

四、测试工作：4.1 检查连接件：在安装完成后，子细检查水泵的连接件，确保其紧固和密封，避免泄漏和故障。

4.2 启动水泵系统：重新接通供电和水源，启动水泵系统，观察水泵的运行情况，检查是否存在异常情况。

4.3 进行性能测试：根据设计要求，进行水泵的性能测试，包括流量、压力等参数的测试，确保水泵的正常工作。

五、安全措施：5.1 佩戴个人防护装备：在施工过程中，施工人员应佩戴合适的个人防护装备，如安全帽、手套、防护眼镜等，确保施工安全。

5.2 遵守操作规程：施工人员应严格遵守操作规程，按照规定的步骤进行拆除和安装工作，避免操作失误和事故发生。

06_第四章_泵的拆装及检修
1、准备工作
（1）、拆卸前要确认驱动装置断电，若可能会泄漏到油底盘里的有
毒物质，应采取相应的防护措施；
（2）、拆卸前应给被拆卸件及辅助件，进行详细的检查，并记录重
要部件的位置及标志；
（3）、拆卸前应查看维护手册，根据其中提供的说明，加以准备工具。

2、拆卸泵
（1）、先拆卸与电机轴的联接部件（离合器、弹性联轴器、蜗轮蜗
杆等）；
（2）、将驱动装置和泵从机组上拆卸后，架设合适的支架，以方便
拆卸及安装；
（3）、将泵下部的支座组件及连接件（连接螺栓、排气阀、进出口
管等）拆下；
（4）、将上下壳体分离，将轴上的转子拆下，并将叶轮清洗干净；
（5）、拆卸前应测量轴的直线度和圆度，并记录拆卸前的轴颈尺寸。

3、检查及清理
（1）、检查泵内外壳、轴承，叶轮等部件，对有损伤或磨损的件进
行更换；
（2）、检查轴的直线度和圆度、各轴承的油槽状态、密封圈是否轻微变形；
（3）、检查轴承叶轮等零件对轴中心线的偏转，如有偏转，应重新校平；
（4）、测量轴承座及支座组件的尺寸，校正其法兰面及螺栓孔的尺寸；。

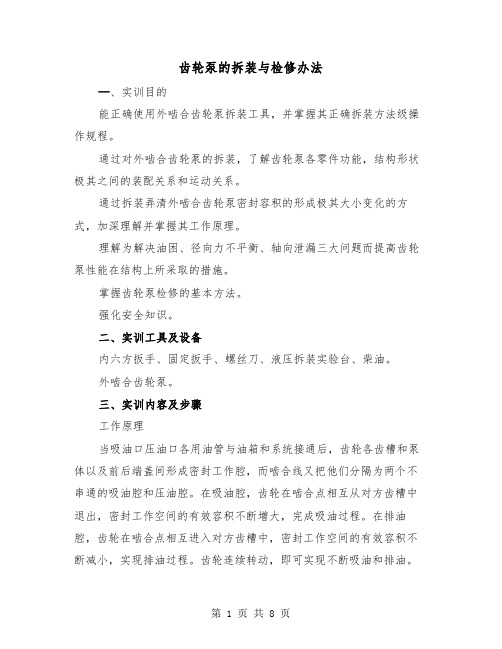

齿轮泵的拆装与检修办法━、实训目的能正确使用外啮合齿轮泵拆装工具，并掌握其正确拆装方法级操作规程。

通过对外啮合齿轮泵的拆装，了解齿轮泵各零件功能，结构形状极其之间的装配关系和运动关系。

通过拆装弄清外啮合齿轮泵密封容积的形成极其大小变化的方式，加深理解并掌握其工作原理。

理解为解决油困、径向力不平衡、轴向泄漏三大问题而提高齿轮泵性能在结构上所采取的措施。

掌握齿轮泵检修的基本方法。

强化安全知识。

二、实训工具及设备内六方扳手、固定扳手、螺丝刀、液压拆装实验台、柴油。

外啮合齿轮泵。

三、实训内容及步骤工作原理当吸油口压油口各用油管与油箱和系统接通后，齿轮各齿槽和泵体以及前后端盖间形成密封工作腔，而啮合线又把他们分隔为两个不串通的吸油腔和压油腔。

在吸油腔，齿轮在啮合点相互从对方齿槽中退出，密封工作空间的有效容积不断增大，完成吸油过程。

在排油腔，齿轮在啮合点相互进入对方齿槽中，密封工作空间的有效容积不断减小，实现排油过程。

齿轮连续转动，即可实现不断吸油和排油。

拆卸前准备工作⑴清理外啮合齿轮泵的外表面，观察外部形状，三片式的连接方式、螺钉及定位销数目与位置、油口的位置和大小，确定进、出油口，记录铭牌标记。

⑵用手转动主动轴。

体会转动的轻重、声音，正反向转动，体会齿轮泵啮合间隙。

拆卸程序⑴用六方扳手对称松开（拧松之前在端盖与泵体的结合处作上记号）并卸下泵盖上的六个螺栓，连同垫圈一一卸下。

⑵用螺丝刀轻轻沿前端盖与泵体的结合面处将端盖撬松（注意：不要撬太深，以免划伤密封面，因密封主要靠两密封面的加工精度及泵体密封面上的卸油槽来实现的），卸下前端盖，取下密封胶圈，注意观察泵内结构及零件相互位置。

⑶用手转动主动轴，根据进出油口的位置，确定输入轴齿轮工作的旋转方向；观察密封容积的大小变化情况、困油密封容积和大小变化情况，找到困油卸荷槽的位置，明确其作用。

⑷检查泵体及两齿轮厚度之差，分析三者厚度相关尺寸对保证泵性能的重要性。

⑸将端盖板拆下，从泵体中取出主、从动齿轮（取出前将主、从动齿轮与对应位置做好记号），卸下后端盖，观察被动轴轴心的通孔、润滑油的流通通道、轴承状况。

齿轮泵的拆装与检修办法拆装和检修齿轮泵是维护设备正常运转的重要一环，下面将对齿轮泵的拆装与检修办法进行详细介绍。

一、拆装齿轮泵的准备工作：1. 确保设备安全：切断电源，关闭阀门，并确保设备、管道上无压力。

2. 准备工具：准备好所需的工具，如扳手、螺丝刀、起子、润滑脂等。

3. 检查设备：检查齿轮泵的外观，是否有异常磨损、锈蚀或损坏等情况。

4. 清洁设备：清除齿轮泵表面的灰尘和污垢，确保清洁。

二、拆装齿轮泵的步骤：1. 拆卸进出口管道：使用扳手或螺丝刀拧松进出口管道上的螺母或螺栓，将进出口管道从齿轮泵上拆卸下来。

2. 卸下齿轮泵盖板：使用扳手拧松齿轮泵盖板上的螺栓，将齿轮泵盖板从泵体上卸下来。

3. 取出齿轮轴：将齿轮轴从泵体中取出，注意保持轴上的齿轮完好无损。

4. 拆卸齿轮与轴套：将齿轮与轴套分离，可以使用专用工具将齿轮轴套从齿轮上拆下。

5. 拆卸泵体：将齿轮泵的泵体从设备上取下，可以使用起子将其从安装座上卸下。

6. 检查零部件：对拆下的零部件进行检查，是否有磨损、损坏等情况。

三、齿轮泵的检修方法：1. 清洗泵件：用清洁剂清洗齿轮泵的各个零部件，去除污垢和油脂，确保干净无异物。

2. 检查齿轮和轴套：仔细检查齿轮和轴套，是否有磨损、裂纹或变形等情况，如有问题需要更换。

3. 检查密封件：检查齿轮泵的密封件，如密封圈、密封垫等，是否有损坏或老化现象，如有需要更换。

4. 更换润滑脂：对齿轮泵的润滑脂进行更换，确保润滑效果良好。

5. 检查安装座：检查齿轮泵的安装座，是否有损坏或松动等情况，如有问题需要修复或更换。

6. 装配齿轮泵：按照拆卸的逆序，将齿轮泵的各个部件装配好。

7. 调试齿轮泵：安装好齿轮泵后，进行泵的试运转，检查设备是否正常运转，是否有异常声音或振动等情况。

以上就是齿轮泵的拆装与检修办法，希望能对您有所帮助。

需要注意的是，齿轮泵的拆装和维修需要具备一定的技术和经验，可以根据实际情况参考以上步骤进行操作，但建议在有专业技术人员指导下进行。

一、实验目的1. 理解泵的结构组成和工作原理。

2. 掌握泵的正确拆卸、装配及安装连接方法。

3. 培养动手操作能力和故障排查能力。

二、实验器材1. 泵（例如：齿轮泵、离心泵等）2. 拆装工具（扳手、螺丝刀、锤子等）3. 测量工具（游标卡尺、塞尺等）4. 润滑油、密封剂等辅助材料三、实验步骤1. 准备工作（1）仔细阅读泵的说明书，了解泵的结构、性能和注意事项。

（2）检查泵的外观，确保无损坏。

（3）准备好拆装工具和辅助材料。

2. 拆卸步骤（1）拆卸泵的进出口管道，释放泵内的压力。

（2）松开泵的固定螺钉，拆卸泵的法兰盘。

（3）拆卸泵的轴封、轴承等部件。

（4）拆卸泵的叶轮、泵体等主要部件。

（5）清洗拆卸下来的部件，检查磨损情况。

3. 装配步骤（1）检查拆卸下来的部件，确认无损坏。

（2）涂抹润滑油、密封剂等辅助材料。

（3）按照拆卸的相反顺序，依次装配泵的叶轮、泵体等部件。

（4）装配轴封、轴承等部件。

（5）安装泵的法兰盘，拧紧固定螺钉。

（6）安装泵的进出口管道，连接系统。

4. 实验观察（1）观察泵的拆卸、装配过程，记录操作步骤。

（2）观察泵的部件磨损情况，分析原因。

（3）记录实验过程中遇到的问题及解决方法。

四、实验结果与分析1. 通过实验，掌握了泵的结构组成和工作原理。

2. 学会了泵的正确拆卸、装配及安装连接方法。

3. 提高了动手操作能力和故障排查能力。

4. 发现泵的磨损情况与使用时间、工况等因素有关。

五、实验结论1. 泵的拆装实验有助于加深对泵结构和工作原理的理解。

2. 正确的拆装方法可以保证泵的正常运行。

3. 定期检查和保养泵，可以延长泵的使用寿命。

六、实验心得1. 通过本次实验，我深刻认识到理论与实践相结合的重要性。

2. 在实验过程中，我学会了如何分析问题、解决问题。

3. 在今后的学习和工作中，我将不断提高自己的动手操作能力和故障排查能力。

七、实验建议1. 在实验过程中，要注意安全，遵守操作规程。

2. 实验前要充分了解实验原理和操作步骤。

齿轮泵的拆装与检修办法齿轮泵是一种常用的输送介质的泵，常用于工业领域的液压传动系统中。

齿轮泵的拆装与检修是保证齿轮泵长时间稳定运行的重要环节，下面介绍一下齿轮泵的拆装与检修办法。

一、拆装齿轮泵的准备工作1. 停机与排油：在拆装齿轮泵之前，首先要停止泵的工作，并将泵内的介质排空。

2. 断电与锁定：将齿轮泵所在的设备断电，并将操作开关锁定，确保安全拆卸。

二、拆卸齿轮泵1. 拆卸进出口法兰：松开进出口法兰上的螺栓，并取下法兰。

2. 拆卸泵体盖板：松开泵体盖板上的螺栓，将盖板取下。

3. 拆卸齿轮及轴：将齿轮轴上的销销出，并取下齿轮。

4. 拆卸轴承和密封件：松开轴承座上的螺栓，取下轴承座，拆卸轴承和密封件。

5. 拆卸泵体：将泵体从设备上取下。

三、检修齿轮泵1. 清洗齿轮泵零件：将拆卸下来的泵体、齿轮、轴承等零件放入清洁溶剂中浸泡，用刷子清洁零件表面的污垢。

2. 检查齿轮泵零件：检查齿轮泵零件表面是否有损伤或磨损现象，有损坏应及时更换。

3. 检查齿轮泵密封件：检查泵体、轴承座等密封件是否有磨损或老化现象，如有需要更换。

4. 检查齿轮泵轴瓦：检查轴瓦是否磨损严重，如有需要更换。

5. 检查齿轮泵轴承：检查轴承是否有松动或损坏，如有需要更换。

6. 检查齿轮泵齿轮：检查齿轮是否有磨损或损坏，如有需要更换。

7. 组装齿轮泵：按照拆卸的逆序将齿轮泵零件进行组装，确保各个零件的位置准确、装配紧固。

8. 测试齿轮泵：组装完毕后，对齿轮泵进行静态和动态测试，确保齿轮泵的运行正常。

四、齿轮泵的注意事项1. 拆装齿轮泵时应注意安全，防止零部件损坏或伤人。

2. 拆装齿轮泵时要仔细记录每个零件的拆卸时间和位置，以便于后续的组装。

3. 清洗零件时要使用合适的溶剂，避免使用有害物质对零件造成损伤。

4. 组装齿轮泵时要确保零件的位置正确，装配严密。

以上就是齿轮泵的拆装与检修的基本步骤和注意事项，通过科学合理的拆装与检修工作，可以保证齿轮泵的正常运行，延长其使用寿命。

水泵的拆装步骤和维修方法
水泵的拆装步骤和维修方法如下：
一、水泵拆装步骤：
1. 拆卸水泵：先将水泵中的防冻液放净，卸下三角皮带，用专用工具压出水泵皮带轮，再拆下水泵。

2. 水泵分解：专用工具先拆下水泵轴承，然后再从水泵轴承上拆下水泵叶轮和密封组件。

3. 组装：将轴承压到水泵叶轮上，再将水泵叶轮和密封组件压入规定位置上，将水泵轴承压到水泵皮带轮座上，操作中要将轴承端面压到与壳平齐，使水泵叶轮平面低于泵壳平面0.1-0.3mm。

4. 检查：组装好的水泵，其轴应能灵活运转，水泵轴承应没有可感觉到的径向间隙，然后注入新防冻液即可。

二、水泵维修方法：
1. 若水泵轴承损坏，需要更换新的轴承；若是轴承间隙过大，需更换新的轴承。

2. 若水泵漏水，需要检查水泵漏水的原因并维修；若水泵密封环损坏，需要更换新的密封环。

3. 若水泵皮带轮损坏，需要更换新的皮带轮；若水泵轴损坏，需要更换新的轴。

4. 若水泵叶轮损坏，需要更换新的叶轮；若水泵轴承端面不平，需要重新压平。

5. 若水泵安装不当，需要重新安装；若水泵旋转不畅，需要检
查旋转部分是否有异物卡住。

以上是水泵的拆装步骤和维修方法，仅供参考，建议咨询专业维修人员获取更准确的信息。
