【IEC60335-1解读】关于输入功率和电流要求解读

家用电器及类似电器之安全规格 (BSI)( EN60335-1 )内容章节1. 范围2. 朮语3. 一般要求4. 测试中的一般说明5. 额定6. 分类7. 标志8. 防触电保护9. 电动器具启动10. 输入功率和电流11. 电热12. 带电热元件的电器在过载条件下之操作13. 在工作温度下的电器绝缘和漏电电流14. 无线电和电视干扰抑制15. 防潮16. 绝缘电阻和电气强度17. 过载保护18. 耐久性19. 非正常工作20. 稳定性和机械危害21. 机械强度22. 结构23. 内部布线24. 元件25. 电源线连接,外部软缆和电线26. 外部导体接线端子27. 接地措施28. 镙丝及其他联接29. 爬电距离,电气间隙及通过绝缘层距离30. 防热,防火和防漏电起痕31. 防锈32. 放射性,33. 毒性及类似危害附录A : 热控制器和过载释放器附录B : 电子电路附录C : 绝缘转换器的安全结构附录D : 马达装置保护的通用要求附录E : 爬电距离和电器间隙的测量附录F : 未与电源隔离或虽用基层绝缘隔离但未设计其器具之额定电压的马达附录G : 漏电流电路测量附: 插图注: 本译文中, 所用字体规定如下:① . 本文正文用11号新细明体;② . 解释性文字用10号新细明体;③ . 测试要求及方法用11号新细明体斜体;家用电器及类电动器具的安全要求( 第一章: 通用要求)1. 范围1.1本标准适用于家用和类似用途的电热电器, 如电动电器及电磁驱动电器.也适用于不作一般家用但对公众仍存在危险的器具, 例如: 商店, 轻工业和农场等不熟悉用电知识者使用的器具, 如头发修饰用具, 焊接机, 煮胶锅, 消毒器, 红外线辐射器,供热锅炉,抽水泵及割草机等.除了电动电子玩具外,本标准未考虑到出现在护理和其他地方, 即小孩或无人照管的情况下的特殊危害,在这种情况下, 则需要提出附加安全要求.本标准不适用于●专用工业用途;●用于特殊条件,如腐蚀性或爆炸危险性环境中(灰尘,蒸汽,或气体中)的器具;●单独的马达;●除微波炉外的高频电热产品;定义:有关IEC原文之资料如下:●风叶(IEC342,电扇和调节器之安全要求);●无线电和电视接收设备(HD195,主要电子和有关显像的家电和类似电器的一般用途之电器安全要求;●用于医疗用途的设备;●留声机及类似的电动器具,欲与电子装置一起使用和测试的器具应遵循HD195;●欲用于机动车, 船舶或飞机上的器具, 应另加其他要求;●欲在亚热带国家和地区使用的器具, 则需另加其他要求;●值得注意的是: 许多国家之附加要求是由国家卫生局和政府为保护劳动人力而规定的.1.2 本标准考虑到安全, 并考虑到为达到对抑制无线电干扰和电视干扰的要求等级所需要的元件对安全的影响.2. 定义2.1 除非另有规定,所用电压和电流的术语均为有效值.在运用马达术语时,也包括了电磁驱动部件.2.2下列定义在本标准范围内:1. 额定电压: 指制造厂给器具规定的电压范围(三相电源电压,相间电压等).2. 额定电压范围: 指制造厂给电器规定的, 表示其最低和最高的界限电压范围.3. 工作电压: 指当电器在额定电压时,在正常的使用条件下,预计零件能承受的最大电压.正常使用条件包括: 电压在如电流断路器动作, 或灯损坏等类似情况发生时所引起的电压变化.当在判断工作电压时, 可以忽略供应电源的瞬时电压的影响.4. 额定输入: 指制造厂给器具规定的,在电热条件下,或在正常的负载时,于正常工作温度时的输入功率.5. 额定电流: 指制造厂给器具规定的电流, 如未规定电流,则该标准中的额定电流由额定功率和额定电压计算出来,或测量在额定电压时,在正常的负载和正常的操作温度下运行时, 所测得的电流.6. 额定频率: 指制造者给器具规定的频率.7. 额定频率范围: 指制造者给器具规定的频率范围, 用上,下限表示.8. 额定液容量: 指具有液体容器之电器为液体规定的液体容量.9. 可拆卸的软缆和软线: 为供应电源或其他用途的, 通过一种适当线套组合方式连接电器的套线.10. 电源软线:根据如下方式, 用以固定或装配到电器上的一种软缆或软线.X型连接:无需借助专用工具, 用未作任何加工的软缆或软线,来替换原来的软缆或软线的连接方式.M型连接: 无需专用工具就能容易地用专用或通用的软线或软缆,或通过通用的装接软线的一部分来替换原来的软线或软缆的连接方式.如模制的保护端子,和卷缩端子的软线或软缆,Y型连接: 只有一种可以得到这种联接装置或可以制造这种联接装置的专用工具才能更换原来的软缆或软线的连接方式.Y型连接即可以用普通的软缆或软线, 也可以用特殊的软缆或软线.Z型连接:一种如器具不坏就不可能替换软线或软缆的连接方式.11. 电源引线:指出厂前已连接到电器上的电线,用于连接固定线路和安装到特定的连接盒和隔离室, 或附加到电器上的一套电线.12. 基本绝缘:为防止触电而对带电部分采取的基本的保护绝缘.基本绝缘无须包括用于专门功能用途的绝缘.1. 附加绝缘:为确保基本绝缘失效后,防止触电而设置的除基本绝缘外的另一种独立的绝缘.2. 双重绝缘:包括即有基本绝缘又有附加绝缘的, 由此两组绝缘而组成的绝缘.3. 加强绝缘:指带电部分的一种单独绝缘的绝缘体系,在本标准所规定的条件下,提供的电击保护等级已等于双层绝缘.这里的绝缘并不意味着该绝缘必须是同一整体,它可能由几个绝缘层组成, 但不能象基本绝缘或附加绝缘的绝缘那样单独进行测试.16. O级产品:器具内对电击保护是依靠基本绝缘的电器, 这就是说: 如有易触及的导体部分,但未有任何方式连接到器具己安装好的固定接线中的保护导体上. 万一基本绝缘失效, 则其只能依靠环境的器具.该类产品之外壳, 或将其带电部分与金属外壳隔离的绝缘材料, 可能部分或全部均为其本绝缘材料, 如器具外壳之绝缘材料上备有接地线,则识其为I级或OI级产品.O级器具可以有双层绝缘或加强绝缘的部件,也可以有在极低安全电压下工作的部件.17. OI级器具:是指至少有基本缘绝层, 且配有接地端子的产品. 但电源线不带接地导线,或其插头不带接地导线,不能插入有接地插孔的插座.OI级产品可以有双层绝缘或加强绝缘的部件,或在安全特低电压下工作的部件.18. I级产品:指器具中的绝缘保护不仅仅依靠基本绝缘层, 而且还有一个附加的安全措施,即将易触及的带电部分连接到固定线路中的接地保护性导体上. 这样,易接触的导体既使在基本绝缘失败后,都不会变得带电.I级器具有双层绝缘或加强绝缘的部分,或在安全特低压下工作的部件.意欲用软缆或软线的产品, 本保护装置中亦包括了作为软缆或软线的一部分的保护导线.19. II级器具: 不仅依靠单层绝缘来电击保护,而且用双层或加强绝缘提供附加安全措施的器具,这样,就没有提供接地或依赖安装条件来实行保护措施.该类器具可以是下列类型几种:i. 器具具有永久而坚固的绝缘外壳包裹着除小零件, 如铭牌,螺丝,铆钉等小金属件外的所有金属零件, 将其用至少等于加强绝缘的绝缘层与带电部分分开, 这样的器具叫做封闭绝缘的II级器具.ii. 有一个坚固的连为一体金属外壳器具,在其中除了一些因为用双重绝缘显然行不通的部件, 用加强绝缘外,全部都用双重绝缘,这类器具称为金属镶封II级器具.iii. 是I和II类器具的如器具具有接地终端或接地连接的双层绝缘或加强绝缘,则认为是一个具有I级或OI级结构的器具.II级器具可以具有能持续维持的保护性电路装置, 或这种装置是在器具内用双层绝绝层或加强绝缘层绝缘的易触及的导体上.II级器具上可以有安全特低电压下工作的零件.20. III级产品:对电击保护是依赖特低安全电压实行,同时,内部任何部位,如其工作电压高出这个特低安全电压值,则该器具就不启动.用以在低压安全电压下工作,但若器具内部电路电压不在安全特低电压下工作, 应不包括在这类器具之中, 应还附加要求,这些要求不在该范围内.21. 特低电压:器具内部的供应电源供电, 当电器在额定电压下工作时,其导体之间,在导体和接地或三相供应电源之间的电压不得超过42V, 在导体与中性线之间的电压不得超过24V,其特低电压电路应通过基本绝缘从其他电路隔离出来.22. 安全特低电压: 导体之间和导体与地线之间,其标称电压不超过42V, 对三相供应电源,其导体与中性线之间的电压不超过24V, 空载时其雷压不超过50V和29V.当安全特低电压需从电源上获得时, 则必须用一安乒隔离的变压器或一个有隔离的单独的电枢的转换器转换, 所规定的电压极限, 是假设安全隔离变压器,在额定供应电压下工作时为基础的.23. 安全隔离变压器:是指变压器的输入线圈与输出线圈用至少为双层或加强绝缘的绝缘层分离开,这种变压器是为分路电路,器具或其它相等的在特低安全电压下工作的设备供电而设计的.24. 便揳式器具: 一个在工作时可移动的, 或当连接到电源后很容易从一个地方移动到另一个地方的器具25. 手持式器具:指的是在正常的使用中,用手握着的便揳式器具,器具如有电动机, 则与器具构成一个整体.26. 固定器具:指一个固定安装的器具,或一个质量超过18KG,不带手柄的器具.27. 固定安装式器具:其固定于一个支架,或一特定位置的器具.28. 镶装式器具:预定安装到一个柜里,或凹槽内,或镶在墙上或类似位置的器具,一般来说, 对埋入镶装式器具, 在周边不必有外壳,因为电击保护可以靠安装后周边的板壁获得.29. 充分电热条件:指电热器具在正常使用时的工作条件.30. 正常负载:提供给电动器具的负载, 所压给的压力, 与正常使用条件下所产生的压力, 任何时间的可见标志或瞬时工作, 除非另有规定, 电热元件都应象正常使用时那样工作.31. 额定工作时间:制造者对器具所规定的工作时间.32. 连续工作:不限制其工作时间, 而在正常的负载之下,根据充分的释放条件工作.33. 短时间工作: 是在所规定的时间内, 在正常的负载下,根据充分的热释放条件工作,在正常状态下启动,按特定周期工作,每段工作时间间隔都应要以使器具泠却到近似室温.34. 断续工作:指在一系列规定的认証的周期内工作, 每一周期都由一段在正常工作负载下, 在相应的热释放条件下工作,接着又在器具关闭或停止运行一段时间而组成.35. 不可拆卸卸部件:指非借助工具,就不可移动的零件.36. 可折卸部件:无需借助工具方可移动的零件.37. 温控器: 指的是一种其工作温度即可固定也可调节的, 在正常工作条件下,在某一温度范围内, 通过其动作来自动断开或闭合电路的温度敏感装置.38. 限温器:指的是一种其工作温度即可固定也可调节的, 在正常工作条件下,当器具温度达到某一预定的温度值时, 通过其动作来自动断开或闭合电路的温度敏感装置.在正常的工作循环的电器,它不能引起逆向反应,它可以用,也可以不用手工复位装置.39. 热断路器:指一种在非正常操作的条件下, 它可以自动断开,或减少电流, 以限制器具或器具部件温度的一种装置,这种构造不能由使用者改变其设定值.40. 自动复位断路器:电器中的一种热熔断管, 在有关电器部件充分泠却后又能自动地恢复电路接通电器的热熔断管.41. 非自动复位热断路器:为了重新恢复电流,要求用手或重换部件的热熔断管.42. 工具: 指镙丝批,硬币或其他物件,即可用以启开镙丝或类似固定装置的用具.43. 爬电距离:在两个导电零件之间或导体与产品的边缘表面之间, 通过绝缘材料表面的最短的距离.44. 电气间隙:在两个导电零件之间,或导体与产品的绝缘物表面边缘之间,通过空间的最短距离.产品边是指器具外壳外部边缘, 用一金属箔压在绝缘材料易接触及的表面上那样加以考虑的.45. 全极断开:对单相AC电器或DC电器来说, 通过一次产生动作来切断两条主电源导体对与多于两条电源导线连接的器具,则由一次动作断开除接地导线外的所有导线.保护性接地导体不计为供应导体.46. 可见的灼热式电热元件:当电器安置待用时,从外面可看到部分或全部的电热元件,其温度至少为450℃, 当器具根据在充分电热条件的工作直至稳定状态,其供应电压最少是额定输入电压.47. 部件或易接触到的表面:是一种能通过P166图1标准测试探针可以接触到的部分或表面.48. 实体:指所有易触及到的金属部分,手柄轴,旋转,夹子等类似物或绝缘表面与可接触的表面相连的金属箔, 不包括不易接触的金属部分.3. 一般要求3.1 产品之设计和结构应在正常使用时,他们能安全地行使功能, 而不会引起对人和周围环境的危险, 和即使在正常的操作中因使用不当和粗心使用时可能发生的危害等.一般来说, 通过进行所有相关测试, 应符合要求.4. 测试中的一般注解4.1 本标准的测试为型式测试4.2 除非另外规定,否则,测试应在所给的一个产品上通过, 且应能承受所有相关测试.如发现产品之设计明显地不适合某种特殊测试时, 则该测试可以不进行.如产品之设计有不同供电电压,即为AC又为DC,且有不同速率等,则要求另加样板.如产品的11.10中的测试必须进行,则需另加样板.如II级产品必须毁坏做相应测试,则需另加一个样板元件测试有必要提供所附元件的样板. 当必须提交元件样板时, 也应一同提交所附元件样板的器具.4.3 除非特别规定,否则这些样板应按本章第一部分的顺序进行.为了检验器具是否处于工作顺序, 在测试前, 产品需在额定电压下操作,4.4 在用器具进行测试时, 应将器具或其可移动的部分放在正常使用中可能发生的最不利位置时进行.4.5 如测试结果会受环境温度影响, 一般来说, 室温应保持20±2℃, 如其温度受温度敏感装置限制的任意元件上获得, 或其温度会使其改变成另一状态, 如沸水, 则室温保持在23±2℃.4.6 AC电压的器具应在A.C.电压,A.C.频率条件下测试.D.C.电压的器具,仅能D.C.电压下测试.A.C./D.C.的器具,可在最不利的供应电压下测试.A.C.电压之器具,如未标值,则额定频率为50Hz,如AC 电压器具,其额定频率为50～60Hz,则测试在50Hz或60Hz 中,无论哪一个最不利的频率下进行测试.有关IEC测试的原文:A.C.电压之器具,如未标称额定频率,或为50～60Hz,则测试时为50Hz或60Hz中最不利频率进行测试.额定频率其标称值不是50～60Hz的,则在该范围内最不利之频率测试,所设计器具不止二个额定电压时,其测试应在最不利的电压下进行.除非另有规定,所设计的器具不止一个额定电压范围,其测试应在相关电压范围中最不利的电压下进行.当规定电动器具,标称一个额定电压范围时,其供应电压应等于额定电压及其系数,其供应电压为:__ 如其系数大于1, 额定电压最大值乘以系数.__ 如其系数小于1, 额定电压最小值乘以系数.在只有最大或最小额定输入功率时, 则为其额定最大输入功率和最小额定输入功率内的平均值.当所测试器具仅为D.C.器具时,在器具工作时,极性可能产生的影响应加以考虑.如一个电热器具无马达,且只有一个额定电压范围,则在额定值中,最大额定值为最不利的电压值,如一个器具设计并接一个马达,且不止一个定电压值,或额定电压范围,则测试时,应在最小值,平均值, 最大额定电压时,或额定电压范围内最不利的电压下进行测试.4.7 对于交流电热元件或配件, 测试应除了测出制造者所规定的元件或配件规定的规格之外, 还应测出使用时最不利的结果.4.8 如在正常的使用中, 电热元件工作非马达运动不可, 则该电热元件之测试应在马达工作状态下进行. 如电热元件在无马达运行的条件下可以工作, 则元件之测试可以选择最不利的状态下进行.4.9 备有恒温器或调节器,以及类似控制的器具, 如这些控制器是使用者可调的, 则测试时应将这些控制器调节到最不利的位置.如调节控制无需借助工具便可触及, 则如用手或用工具进行调节均是适应的, 其调节装置如不借助工具则不可接触,则只能用使用者的手进行调节.适当的密封是作为阻止使用者调节的措施.4.10 如为镶入式电器的安装, 应根据制造者相应的说明书安装, 只要是在正常的安装条件下.4.11 除非特别规定: 需由软线或软缆供应电源的器具,测试时应配备软线.4.12 对于电热器具,规定器具测试时的电压必须使其输入功率大于额定输入功率.其电压只适应于仅有电热元件而没有相应的有温度副作用的电阻,对于其他电热元件,电压应由如下条件决定:首先,在额定电压下供应到电热元件达到工作温度状态时,供应电压再快速升高到相应测试值率测试按所规定的要求进行,其供应电压值率在测试中自始至终维持.一般来说, 如在额定电压下, 器具在泠却状态时的输入功率和在工作温度时的功率相差25%以上, 则该温度系数则认为是值得考虑的.4.13 对于电动器具, 当正常负载,如第II章中所规定的,则器具之负载应根据这些条件进行,但不代表任何短时间或间断性的工作,除非产品之设计在正常使用状态,这些情况很明显地都不会发生.4.14如III级器具会连转换器一起出售, 则该器具应带供应的转换器测试.4.15 因考虑到附8.6 8.7 16.4, 22.27, 25.11,27.1 必须用双层绝缘和加强绝缘将带电部分分开,而不会在绝缘失效后变成带电部分. 在执行相关测试中,可接触的金属部件与接线终端的连接,及接地连接均不必移开.4.16 如OI级及I 级器具易接触的金属部件,不接地或未与接地端点连接,又没有用一个已连接地终点或接地中间媒介物金属连接, 则这些零件应要进行检查, 要符合II级产品中所规定的相应要求.如OI级及I级产品在可接触的非金属元件,没有用已与接地端点或接地的中间性金属零件分开,这些零件应进行检查,要符合II级产品中所规定的相应要求.4.17 如O级,I级或II级产品中, 有在特低安全电压下工作的零件, 这些零件的检查应符合III级产品之相关要求.4.18对连有电子电路的器具,见附B.并联马达的电器,但没有与供应电源上隔离的,以及有基本的绝缘而没设计额定电压的器具,见附F.5. 额定5.1 最大额定电压是:可移动的单孔A.C.和D.C.器具为250V.所有其他的器具为440V.所检测的值应与标称值一致.本标准要求中, 是假想在正常使用时,供应线与接地线之间所消费的电压不超过254V.高于所规定的额定电压值时0, 应不在该标准要求之中.5.501.欲直接连接到电源上的单孔器具, 在额定频率为50Hz时其额定电压应为220V,或230V.检查应符合要求.6. 分类6.1 产品应分为:1. 根据电击保护分为___ O 级产品___ OI 级产品___ I 级产品___ II 级产品___ III级产品2. 根据防水程度分为___ 普通产品___ 防水产品___ 水密性产品其级别并不代表器具的安全水平, 而仅只是意味着其可获得的安全性.如三级产品与分离安全绝缘转换一同出售, 他们分级是不会改变的.22.1,22.2中有关器具的分类是已定的.7. 标志7.1 产品应有如下标志___ 额定电压, 或额定电压范围, 用电压(V)表示,要改变仅只能依靠拆卸开其电热元件.___ 如适应, 应有供应特征的标志.___ 额定频率或额定频率范围, 用(Hz)表示, 除器具设计为DC.则AC均为50Hz .___ 额定输入, 如大于25W, 则用W或kW表示,有关IEC 原文___ 额定输入如大于25W, 则用W, 或kW, 而额定电流为A,___ 额定频率, 或额定频率范围,如为Hz, 除非AC, AC用50Hz, 或60Hz.___ 电动器具的相关熔断连接的额定电流, 用安培表示, 所要求的过冲电流熔断的额定电流, 应高于相应的标称额定值(9.2节) ___ 如相关的熔断连接的额定电流标称值, 且如相关熔断连接是时间标称型, 则有关时间, 电流的特征, 应包括到相关的标志中介绍.___ 制造者或代理商名, 贸易标志或标认标志.___ 制造者型号或参考型号___ 额定工作时间, 或额定工作时间和额定非工作时间, 如有适应, 用小时, 分钟, 或秒.___ II 级结构的标志, 仅用于II级产品___ 防水等级标志(如有必要)另: 马达电枢用B级, H级, F级绝缘材料绝缘的, 仅标称其电枢绝缘等级.多供应的固定式产品, 应标认下列物质, 应有如下警告:在接近终端装置之前. 所有供应电路应切断.在日常工作中, 在接近可接触到的任何带电部分时, 该警告应清晰可见.星型连接的产品应清楚地标称两种产品额定电压(200 /380 )额定输入功率或额定电流可能是指同时工作的电路的总的最大输入功率或电流.如电器有一可通过控制装置选择元件, 则额定输入功率应可能出现最高负载时的电压.只要不会产生误解, 允许增加标志.如产品马达有单独标志, 则产品和马达的标志,一定不涉及到怀疑产品和制造者本身的设定标志.7.2 短时间操作, 或间断工作的器具应标志额定工作时间, 或额定工作时和相应地额定间歇时间, 除非其工作时间, 受产品之结构限制或与第II 部分中所规定的操作环境的限制等.短时间工作或间断性工作器具之标志是与使用正常状态一样.间断性工作器具应标志为是额定工作时间在额定间歇时间之先, 两种标志应用一斜线隔开,额定工作时间/额定间歇时间.7.3 可拆卸卸的电热元件的标志___ 额定电压和额定电压范围, 用V.___ 额定输入用W, 或kW, 如大于25W时.___ 制造厂名, 和代理商名称, 贸易商标或标认商标.___ 制造者型号及款式参数.___ 防水型标志(如有)7.4 如电器能调节到适当的不同的额定电压, 或额定输入, 则可调到的电压和输入功率, 应清晰,永久可见.本标准不适合于星形连接的器具.本标准不适合于频繁地改变电压器具, 如额定电压或额定输入功率是可调的, 能从器具固定的线路图来确定,则认为是满足要求的, 该线路图可以固定在必须要打开才能接电源线的盖子内面, ;木可在与盖子固定在一起的卡片上, 或在用胶合剂与盖子牢固粘合的纸或类似的标牌上, 但不能在松散地附在器具上的未牢固固定的标牌上.7.5 器具可拆卸卸的电热元件, 或有一个以上额定压或额定电压范围的标志, 如大于5W, 这些和每一电压的额定功率均应标认.如最高和最低额定输入功率应标志在器具和可拆卸的电热元件上. 以便清楚地显示输入功率和电压之间的关系, 最高和最低额定输入功率之差值不超过该范围平均值的10%, 则额定输入功率和电压的标志, 与该额定输入范围内的平均值有关.如器具的输入功率, 或可拆卸撤的电热元件, 在泠条件下, 与在工作温度下之输入功率之差超过25%, 则应加上在泠状态之输入功率标志, 且标。

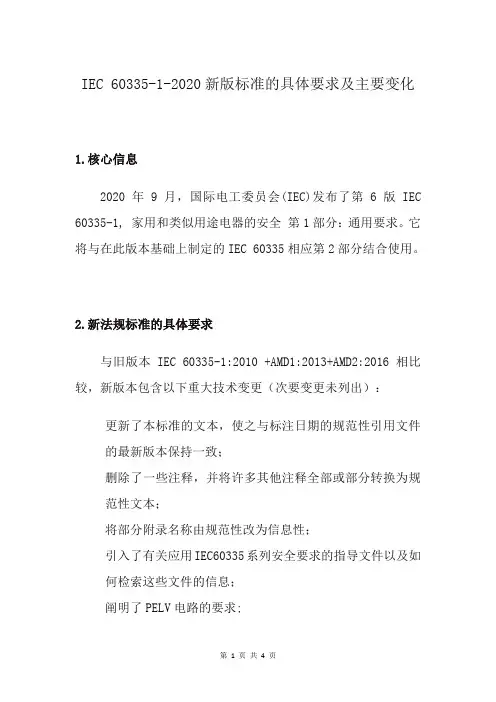

IEC 60335-1-2020新版标准的具体要求及主要变化1.核心信息2020年9月，国际电工委员会(IEC)发布了第6版IEC 60335-1, 家用和类似用途电器的安全第1部分：通用要求。

它将与在此版本基础上制定的IEC 60335相应第2部分结合使用。

2.新法规标准的具体要求与旧版本IEC 60335-1:2010 +AMD1:2013+AMD2:2016相比较，新版本包含以下重大技术变更（次要变更未列出）：更新了本标准的文本，使之与标注日期的规范性引用文件的最新版本保持一致；删除了一些注释，并将许多其他注释全部或部分转换为规范性文本；将部分附录名称由规范性改为信息性；引入了有关应用IEC60335系列安全要求的指导文件以及如何检索这些文件的信息；阐明了PELV电路的要求;阐明了在整个运行周期内功率输入和额定电流变化时的测量要求；将规范性附录S替换为信息性附录S“基于10.1和10.2条款有关代表性周期的要求，本标准在功率输入和电流测量中的应用指南”；引入并阐明了带一体式插脚的电器的机械强度要求；修订了电池供电器具的要求；引入了对金属离子电池的要求，包括新的第12章金属离子电池充电；引入了18号测试探棒的应用；引入了用户可使用的器具输出口和输出插座的要求；修订并阐明了带功能接地器具的要求；引入了带自动卷线器和IP等级具有第二个特征数字的电器的耐潮湿试验要求；阐明了家用电器和带有插入插座的一体式插脚的电器部件的耐潮湿试验标准；引入了在非正常工作条件下，可触及的安全特低压插座、连接器或通用串行总线（USB）的输出电压限制；引入了涵盖光辐射危害的要求；在规范性附录R中引入了外部通信软件管理要求；修订了表R.1和表R.2中的外部通信要求；在新的规范性附录U中引入了网络安全要求，以避免未经授权的访问以及通过公共网络进行远程通信的传输故障的影响。

新法规标准的影响以下是一些普遍适用于各种产品的具体修改:1.如果制造商没有为器具规定电流，则额定电流为器具以额定电压在正常工作条件下运行时测得的电流值。

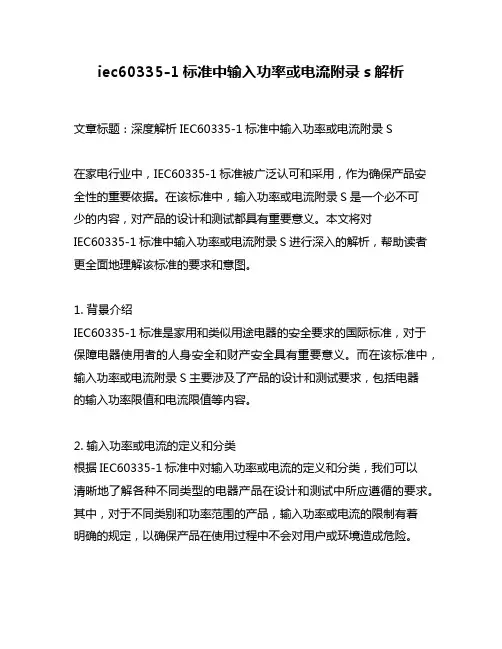

iec60335-1标准中输入功率或电流附录s解析文章标题：深度解析IEC60335-1标准中输入功率或电流附录S在家电行业中，IEC60335-1标准被广泛认可和采用，作为确保产品安全性的重要依据。

在该标准中，输入功率或电流附录S是一个必不可少的内容，对产品的设计和测试都具有重要意义。

本文将对IEC60335-1标准中输入功率或电流附录S进行深入的解析，帮助读者更全面地理解该标准的要求和意图。

1. 背景介绍IEC60335-1标准是家用和类似用途电器的安全要求的国际标准，对于保障电器使用者的人身安全和财产安全具有重要意义。

而在该标准中，输入功率或电流附录S主要涉及了产品的设计和测试要求，包括电器的输入功率限值和电流限值等内容。

2. 输入功率或电流的定义和分类根据IEC60335-1标准中对输入功率或电流的定义和分类，我们可以清晰地了解各种不同类型的电器产品在设计和测试中所应遵循的要求。

其中，对于不同类别和功率范围的产品，输入功率或电流的限制有着明确的规定，以确保产品在使用过程中不会对用户或环境造成危险。

3. 附录S的具体要求及解读附录S中包含了一系列有关输入功率或电流的具体要求和测试方法，为了更好地满足这些要求，制造商需要在产品设计和生产过程中密切关注这些内容。

本节将对附录S中的主要要求进行一一解读，并分析其对产品设计和测试的影响。

4. 对于产品设计和测试的启示在实际的产品设计和测试过程中，如何更好地遵循IEC60335-1标准中附录S的要求是一个关键问题。

通过深入理解和分析这些要求，制造商可以更好地指导产品的设计和测试，从而确保产品能够符合标准的要求，提高产品的安全性和可靠性。

5. 个人观点和总结根据作者多年从事家电行业的经验，笔者认为IEC60335-1标准中输入功率或电流附录S是一个非常重要的部分，对于确保产品的安全性和稳定性具有重要意义。

只有严格遵循标准中的要求，才能够设计和生产出更加安全可靠的家电产品，从而保障用户的人身安全和财产安全。

横河测试测量：IEC60335-1规范中的相关细则
国际电工委员会编写的IEC60335-1规范的第10章输入功率和电流中，对于PTC加热器具的输入功率和电流的测量，给出了相关的测量要求和方法。

最新版本的规范对于输入功率和电流，不再是简单地用代表性期间的功率或者电流的积分平均值来定义。

它定义了代表性期间的10%规则，这个规则要求我们把代表性期间的有功功率或者电流有效值按照从大到小降序排列，取10%位置的值。

而且需要我们用最大值、算术平均值与10%规则得出的值对比，然后根据比较结果确定选用哪一个值来定义输入功率或电流。

具体分析流程图如下：
（输入功率和电流判定流程图）
通过流程图我们可以看到，输入功率和电流究竟使用代表性期间的最大值、算术平均值还是10%规则确定的值，既需要看设备运行状况，还需要对这几个数值进行比较。

所以，准确测量出这几个数值非常重要。

家用电器及类似电器之安全规格 (BSI) ( EN60335-1 )内容章节范围朮语一般要求测试中的一般说明额定分类标志防触电保护电动器具启动输入功率和电流电热带电热元件的电器在过载条件下之操作在工作温度下的电器绝缘和漏电电流无线电和电视干扰抑制防潮绝缘电阻和电气强度过载保护耐久性非正常工作稳定性和机械危害机械强度结构内部布线元件电源线连接,外部软缆和电线外部导体接线端子接地措施镙丝及其他联接爬电距离,电气间隙及通过绝缘层距离防热,防火和防漏电起痕防锈放射性,毒性及类似危害附录A : 热控制器和过载释放器附录B : 电子电路附录C : 绝缘转换器的安全结构附录D : 马达装置保护的通用要求附录E : 爬电距离和电器间隙的测量附录F : 未与电源隔离或虽用基层绝缘隔离但未设计其器具之额定电压的马达附录G : 漏电流电路测量附: 插图注: 本译文中, 所用字体规定如下:. 本文正文用11号新细明体;. 解释性文字用10号新细明体;. 测试要求及方法用11号新细明体斜体;家用电器及类电动器具的安全要求( 第一章: 通用要求)范围1本标准适用于家用和类似用途的电热电器, 如电动电器及电磁驱动电器.也适用于不作一般家用但对公众仍存在危险的器具, 例如: 商店, 轻工业和农场等不熟悉用电知识者使用的器具, 如头发修饰用具, 焊接机, 煮胶锅, 消毒器, 红外线辐射器,供热锅炉,抽水泵及割草机等.除了电动电子玩具外,本标准未考虑到出现在护理和其他地方, 即小孩或无人照管的情况下的特殊危害,在这种情况下, 则需要提出附加安全要求.本标准不适用于专用工业用途;用于特殊条件,如腐蚀性或爆炸危险性环境中(灰尘,蒸汽,或气体中)的器具;单独的马达;除微波炉外的高频电热产品;定义:有关IEC原文之资料如下:风叶(IEC342,电扇和调节器之安全要求);无线电和电视接收设备(HD195,主要电子和有关显像的家电和类似电器的一般用途之电器安全要求;用于医疗用途的设备;留声机及类似的电动器具,欲与电子装置一起使用和测试的器具应遵循HD195;欲用于机动车, 船舶或飞机上的器具, 应另加其他要求;欲在亚热带国家和地区使用的器具, 则需另加其他要求;值得注意的是: 许多国家之附加要求是由国家卫生局和政府为保护劳动人力而规定的.本标准考虑到安全, 并考虑到为达到对抑制无线电干扰和电视干扰的要求等级所需要的元件对安全的影响.定义除非另有规定,所用电压和电流的术语均为有效值.在运用马达术语时,也包括了电磁驱动部件.2下列定义在本标准范围内:额定电压: 指制造厂给器具规定的电压范围(三相电源电压,相间电压等).额定电压范围: 指制造厂给电器规定的, 表示其最低和最高的界限电压范围.工作电压: 指当电器在额定电压时,在正常的使用条件下,预计零件能承受的最大电压.正常使用条件包括: 电压在如电流断路器动作, 或灯损坏等类似情况发生时所引起的电压变化.当在判断工作电压时, 可以忽略供应电源的瞬时电压的影响.额定输入: 指制造厂给器具规定的,在电热条件下,或在正常的负载时,于正常工作温度时的输入功率.额定电流: 指制造厂给器具规定的电流, 如未规定电流,则该标准中的额定电流由额定功率和额定电压计算出来,或测量在额定电压时,在正常的负载和正常的操作温度下运行时, 所测得的电流.额定频率: 指制造者给器具规定的频率.额定频率范围: 指制造者给器具规定的频率范围, 用上,下限表示.额定液容量: 指具有液体容器之电器为液体规定的液体容量.可拆卸的软缆和软线: 为供应电源或其他用途的, 通过一种适当线套组合方式连接电器的套线.电源软线:根据如下方式, 用以固定或装配到电器上的一种软缆或软线.X型连接:无需借助专用工具, 用未作任何加工的软缆或软线,来替换原来的软缆或软线的连接方式.M型连接: 无需专用工具就能容易地用专用或通用的软线或软缆,或通过通用的装接软线的一部分来替换原来的软线或软缆的连接方式.如模制的保护端子,和卷缩端子的软线或软缆,Y型连接: 只有一种可以得到这种联接装置或可以制造这种联接装置的专用工具才能更换原来的软缆或软线的连接方式.Y型连接即可以用普通的软缆或软线, 也可以用特殊的软缆或软线.Z型连接:一种如器具不坏就不可能替换软线或软缆的连接方式.电源引线:指出厂前已连接到电器上的电线,用于连接固定线路和安装到特定的连接盒和隔离室, 或附加到电器上的一套电线.基本绝缘:为防止触电而对带电部分采取的基本的保护绝缘.基本绝缘无须包括用于专门功能用途的绝缘.附加绝缘:为确保基本绝缘失效后,防止触电而设置的除基本绝缘外的另一种独立的绝缘.双重绝缘:包括即有基本绝缘又有附加绝缘的, 由此两组绝缘而组成的绝缘.加强绝缘:指带电部分的一种单独绝缘的绝缘体系,在本标准所规定的条件下,提供的电击保护等级已等于双层绝缘.这里的绝缘并不意味着该绝缘必须是同一整体,它可能由几个绝缘层组成, 但不能象基本绝缘或附加绝缘的绝缘那样单独进行测试.O级产品:器具内对电击保护是依靠基本绝缘的电器, 这就是说: 如有易触及的导体部分,但未有任何方式连接到器具己安装好的固定接线中的保护导体上. 万一基本绝缘失效, 则其只能依靠环境的器具.该类产品之外壳, 或将其带电部分与金属外壳隔离的绝缘材料, 可能部分或全部均为其本绝缘材料, 如器具外壳之绝缘材料上备有接地线,则识其为I级或OI级产品.O级器具可以有双层绝缘或加强绝缘的部件,也可以有在极低安全电压下工作的部件. OI级器具:是指至少有基本缘绝层, 且配有接地端子的产品. 但电源线不带接地导线,或其插头不带接地导线,不能插入有接地插孔的插座.OI级产品可以有双层绝缘或加强绝缘的部件,或在安全特低电压下工作的部件.I级产品:指器具中的绝缘保护不仅仅依靠基本绝缘层, 而且还有一个附加的安全措施,即将易触及的带电部分连接到固定线路中的接地保护性导体上. 这样,易接触的导体既使在基本绝缘失败后,都不会变得带电.I级器具有双层绝缘或加强绝缘的部分,或在安全特低压下工作的部件.意欲用软缆或软线的产品, 本保护装置中亦包括了作为软缆或软线的一部分的保护导线.II级器具: 不仅依靠单层绝缘来电击保护,而且用双层或加强绝缘提供附加安全措施的器具,这样,就没有提供接地或依赖安装条件来实行保护措施.该类器具可以是下列类型几种:器具具有永久而坚固的绝缘外壳包裹着除小零件, 如铭牌,螺丝,铆钉等小金属件外的所有金属零件, 将其用至少等于加强绝缘的绝缘层与带电部分分开, 这样的器具叫做封闭绝缘的II级器具.有一个坚固的连为一体金属外壳器具,在其中除了一些因为用双重绝缘显然行不通的部件, 用加强绝缘外,全部都用双重绝缘,这类器具称为金属镶封II级器具.是I和II类器具的如器具具有接地终端或接地连接的双层绝缘或加强绝缘,则认为是一个具有I级或OI级结构的器具.II级器具可以具有能持续维持的保护性电路装置, 或这种装置是在器具内用双层绝绝层或加强绝缘层绝缘的易触及的导体上.II级器具上可以有安全特低电压下工作的零件.III级产品:对电击保护是依赖特低安全电压实行,同时,内部任何部位,如其工作电压高出这个特低安全电压值,则该器具就不启动.用以在低压安全电压下工作,但若器具内部电路电压不在安全特低电压下工作,应不包括在这类器具之中, 应还附加要求,这些要求不在该范围内.特低电压:器具内部的供应电源供电, 当电器在额定电压下工作时,其导体之间,在导体和接地或三相供应电源之间的电压不得超过42V, 在导体与中性线之间的电压不得超过24V,其特低电压电路应通过基本绝缘从其他电路隔离出来.安全特低电压: 导体之间和导体与地线之间,其标称电压不超过42V, 对三相供应电源,其导体与中性线之间的电压不超过24V, 空载时其雷压不超过50V和29V.当安全特低电压需从电源上获得时, 则必须用一安乒隔离的变压器或一个有隔离的单独的电枢的转换器转换, 所规定的电压极限, 是假设安全隔离变压器,在额定供应电压下工作时为基础的.安全隔离变压器:是指变压器的输入线圈与输出线圈用至少为双层或加强绝缘的绝缘层分离开,这种变压器是为分路电路,器具或其它相等的在特低安全电压下工作的设备供电而设计的.便揳式器具: 一个在工作时可移动的, 或当连接到电源后很容易从一个地方移动到另一个地方的器具手持式器具:指的是在正常的使用中,用手握着的便揳式器具,器具如有电动机, 则与器具构成一个整体.固定器具:指一个固定安装的器具,或一个质量超过18KG,不带手柄的器具.27. 固定安装式器具:其固定于一个支架,或一特定位置的器具.镶装式器具:预定安装到一个柜里,或凹槽内,或镶在墙上或类似位置的器具,一般来说, 对埋入镶装式器具, 在周边不必有外壳,因为电击保护可以靠安装后周边的板壁获得.充分电热条件:指电热器具在正常使用时的工作条件.正常负载:提供给电动器具的负载, 所压给的压力, 与正常使用条件下所产生的压力, 任何时间的可见标志或瞬时工作, 除非另有规定, 电热元件都应象正常使用时那样工作.31. 额定工作时间:制造者对器具所规定的工作时间.连续工作:不限制其工作时间, 而在正常的负载之下,根据充分的释放条件工作.短时间工作: 是在所规定的时间内, 在正常的负载下,根据充分的热释放条件工作,在正常状态下启动,按特定周期工作,每段工作时间间隔都应要以使器具泠却到近似室温.断续工作:指在一系列规定的认証的周期内工作, 每一周期都由一段在正常工作负载下, 在相应的热释放条件下工作,接着又在器具关闭或停止运行一段时间而组成.35. 不可拆卸卸部件:指非借助工具,就不可移动的零件.36. 可折卸部件:无需借助工具方可移动的零件.温控器: 指的是一种其工作温度即可固定也可调节的, 在正常工作条件下,在某一温度范围内, 通过其动作来自动断开或闭合电路的温度敏感装置.限温器:指的是一种其工作温度即可固定也可调节的, 在正常工作条件下,当器具温度达到某一预定的温度值时, 通过其动作来自动断开或闭合电路的温度敏感装置.在正常的工作循环的电器,它不能引起逆向反应,它可以用,也可以不用手工复位装置.热断路器:指一种在非正常操作的条件下, 它可以自动断开,或减少电流, 以限制器具或器具部件温度的一种装置,这种构造不能由使用者改变其设定值.自动复位断路器:电器中的一种热熔断管, 在有关电器部件充分泠却后又能自动地恢复电路接通电器的热熔断管.非自动复位热断路器:为了重新恢复电流,要求用手或重换部件的热熔断管.工具: 指镙丝批,硬币或其他物件,即可用以启开镙丝或类似固定装置的用具.爬电距离:在两个导电零件之间或导体与产品的边缘表面之间, 通过绝缘材料表面的最短的距离.电气间隙:在两个导电零件之间,或导体与产品的绝缘物表面边缘之间,通过空间的最短距离.产品边是指器具外壳外部边缘, 用一金属箔压在绝缘材料易接触及的表面上那样加以考虑的.全极断开:对单相AC电器或DC电器来说, 通过一次产生动作来切断两条主电源导体对与多于两条电源导线连接的器具,则由一次动作断开除接地导线外的所有导线.保护性接地导体不计为供应导体.可见的灼热式电热元件:当电器安置待用时,从外面可看到部分或全部的电热元件,其温度至少为450℃, 当器具根据在充分电热条件的工作直至稳定状态,其供应电压最少是额定输入电压.部件或易接触到的表面:是一种能通过P166图1标准测试探针可以接触到的部分或表面.实体:指所有易触及到的金属部分,手柄轴,旋转,夹子等类似物或绝缘表面与可接触的表面相连的金属箔, 不包括不易接触的金属部分.一般要求产品之设计和结构应在正常使用时,他们能安全地行使功能, 而不会引起对人和周围环境的危险, 和即使在正常的操作中因使用不当和粗心使用时可能发生的危害等.一般来说, 通过进行所有相关测试, 应符合要求.4. 测试中的一般注解本标准的测试为型式测试除非另外规定,否则,测试应在所给的一个产品上通过, 且应能承受所有相关测试.如发现产品之设计明显地不适合某种特殊测试时, 则该测试可以不进行.如产品之设计有不同供电电压,即为AC又为DC,且有不同速率等,则要求另加样板.如产品的中的测试必须进行,则需另加样板.如II级产品必须毁坏做相应测试,则需另加一个样板元件测试有必要提供所附元件的样板. 当必须提交元件样板时, 也应一同提交所附元件样板的器具.除非特别规定,否则这些样板应按本章第一部分的顺序进行.为了检验器具是否处于工作顺序, 在测试前, 产品需在额定电压下操作,在用器具进行测试时, 应将器具或其可移动的部分放在正常使用中可能发生的最不利位置时进行.如测试结果会受环境温度影响, 一般来说, 室温应保持20±2℃, 如其温度受温度敏感装置限制的任意元件上获得, 或其温度会使其改变成另一状态, 如沸水, 则室温保持在23±2℃.AC电压的器具应在.电压,.频率条件下测试..电压的器具,仅能.电压下测试../.的器具,可在最不利的供应电压下测试..电压之器具,如未标值,则额定频率为50Hz,如AC 电压器具,其额定频率为50～60Hz,则测试在50Hz或60Hz 中,无论哪一个最不利的频率下进行测试.有关IEC测试的原文:C.电压之器具,如未标称额定频率,或为50～60Hz,则测试时为50Hz或60Hz中最不利频率进行测试.额定频率其标称值不是50～60Hz的,则在该范围内最不利之频率测试,所设计器具不止二个额定电压时,其测试应在最不利的电压下进行.除非另有规定,所设计的器具不止一个额定电压范围,其测试应在相关电压范围中最不利的电压下进行.当规定电动器具,标称一个额定电压范围时,其供应电压应等于额定电压及其系数,其供应电压为:__ 如其系数大于1, 额定电压最大值乘以系数.__ 如其系数小于1, 额定电压最小值乘以系数.在只有最大或最小额定输入功率时, 则为其额定最大输入功率和最小额定输入功率内的平均值.当所测试器具仅为.器具时,在器具工作时,极性可能产生的影响应加以考虑.如一个电热器具无马达,且只有一个额定电压范围,则在额定值中,最大额定值为最不利的电压值,如一个器具设计并接一个马达,且不止一个定电压值,或额定电压范围,则测试时,应在最小值,平均值, 最大额定电压时,或额定电压范围内最不利的电压下进行测试.对于交流电热元件或配件, 测试应除了测出制造者所规定的元件或配件规定的规格之外, 还应测出使用时最不利的结果.如在正常的使用中, 电热元件工作非马达运动不可, 则该电热元件之测试应在马达工作状态下进行. 如电热元件在无马达运行的条件下可以工作, 则元件之测试可以选择最不利的状态下进行.备有恒温器或调节器,以及类似控制的器具, 如这些控制器是使用者可调的, 则测试时应将这些控制器调节到最不利的位置.如调节控制无需借助工具便可触及, 则如用手或用工具进行调节均是适应的, 其调节装置如不借助工具则不可接触,则只能用使用者的手进行调节.适当的密封是作为阻止使用者调节的措施.如为镶入式电器的安装, 应根据制造者相应的说明书安装, 只要是在正常的安装条件下.除非特别规定: 需由软线或软缆供应电源的器具,测试时应配备软线.对于电热器具,规定器具测试时的电压必须使其输入功率大于额定输入功率.其电压只适应于仅有电热元件而没有相应的有温度副作用的电阻,对于其他电热元件,电压应由如下条件决定:首先,在额定电压下供应到电热元件达到工作温度状态时,供应电压再快速升高到相应测试值率测试按所规定的要求进行,其供应电压值率在测试中自始至终维持.一般来说, 如在额定电压下, 器具在泠却状态时的输入功率和在工作温度时的功率相差25%以上, 则该温度系数则认为是值得考虑的.对于电动器具, 当正常负载,如第II章中所规定的,则器具之负载应根据这些条件进行,但不代表任何短时间或间断性的工作,除非产品之设计在正常使用状态,这些情况很明显地都不会发生.如III级器具会连转换器一起出售, 则该器具应带供应的转换器测试.因考虑到附, , , 必须用双层绝缘和加强绝缘将带电部分分开,而不会在绝缘失效后变成带电部分. 在执行相关测试中,可接触的金属部件与接线终端的连接,及接地连接均不必移开.如OI级及I 级器具易接触的金属部件,不接地或未与接地端点连接,又没有用一个已连接地终点或接地中间媒介物金属连接, 则这些零件应要进行检查, 要符合II级产品中所规定的相应要求.如OI级及I级产品在可接触的非金属元件,没有用已与接地端点或接地的中间性金属零件分开,这些零件应进行检查,要符合II级产品中所规定的相应要求.如O级,I级或II级产品中, 有在特低安全电压下工作的零件, 这些零件的检查应符合III级产品之相关要求.对连有电子电路的器具,见附B.并联马达的电器,但没有与供应电源上隔离的,以及有基本的绝缘而没设计额定电压的器具,见附F.5. 额定最大额定电压是:可移动的单孔.和.器具为250V.所有其他的器具为440V.所检测的值应与标称值一致.本标准要求中, 是假想在正常使用时,供应线与接地线之间所消费的电压不超过254V.高于所规定的额定电压值时0, 应不在该标准要求之中.501.欲直接连接到电源上的单孔器具, 在额定频率为50Hz时其额定电压应为220V,或230V.检查应符合要求.6. 分类产品应分为:1. 根据电击保护分为___ O 级产品___ OI 级产品___ I 级产品___ II 级产品___ III级产品2. 根据防水程度分为___ 普通产品___ 防水产品___ 水密性产品其级别并不代表器具的安全水平, 而仅只是意味着其可获得的安全性.如三级产品与分离安全绝缘转换一同出售, 他们分级是不会改变的. 1,中有关器具的分类是已定的.7. 标志产品应有如下标志___ 额定电压, 或额定电压范围, 用电压(V)表示,要改变仅只能依靠拆卸开其电热元件.___ 如适应, 应有供应特征的标志.___ 额定频率或额定频率范围, 用(Hz)表示, 除器具设计为DC. 则AC均为50Hz .___ 额定输入, 如大于25W, 则用W或kW表示,有关IEC 原文___ 额定输入如大于25W, 则用W, 或kW, 而额定电流为A,___ 额定频率, 或额定频率范围,如为Hz, 除非AC, AC用50Hz, 或60Hz.___ 电动器具的相关熔断连接的额定电流, 用安培表示, 所要求的过冲电流熔断的额定电流, 应高于相应的标称额定值节) ___ 如相关的熔断连接的额定电流标称值, 且如相关熔断连接是时间标称型, 则有关时间, 电流的特征, 应包括到相关的标志中介绍.___ 制造者或代理商名, 贸易标志或标认标志.___ 制造者型号或参考型号___ 额定工作时间, 或额定工作时间和额定非工作时间, 如有适应, 用小时, 分钟, 或秒.___ II 级结构的标志, 仅用于II级产品___ 防水等级标志(如有必要)另: 马达电枢用B级, H级, F级绝缘材料绝缘的, 仅标称其电枢绝缘等级.多供应的固定式产品, 应标认下列物质, 应有如下警告:在接近终端装置之前. 所有供应电路应切断.在日常工作中, 在接近可接触到的任何带电部分时, 该警告应清晰可见.星型连接的产品应清楚地标称两种产品额定电压(200 /380 )额定输入功率或额定电流可能是指同时工作的电路的总的最大输入功率或电流.如电器有一可通过控制装置选择元件, 则额定输入功率应可能出现最高负载时的电压.只要不会产生误解, 允许增加标志.如产品马达有单独标志, 则产品和马达的标志,一定不涉及到怀疑产品和制造者本身的设定标志.短时间操作, 或间断工作的器具应标志额定工作时间, 或额定工作时和相应地额定间歇时间, 除非其工作时间, 受产品之结构限制或与第II部分中所规定的操作环境的限制等.短时间工作或间断性工作器具之标志是与使用正常状态一样.间断性工作器具应标志为是额定工作时间在额定间歇时间之先, 两种标志应用一斜线隔开,额定工作时间/额定间歇时间.可拆卸卸的电热元件的标志___ 额定电压和额定电压范围, 用V.___ 额定输入用W, 或kW, 如大于25W时.___ 制造厂名, 和代理商名称, 贸易商标或标认商标.___ 制造者型号及款式参数.___ 防水型标志(如有)如电器能调节到适当的不同的额定电压, 或额定输入, 则可调到的电压和输入功率, 应清晰,永久可见.。

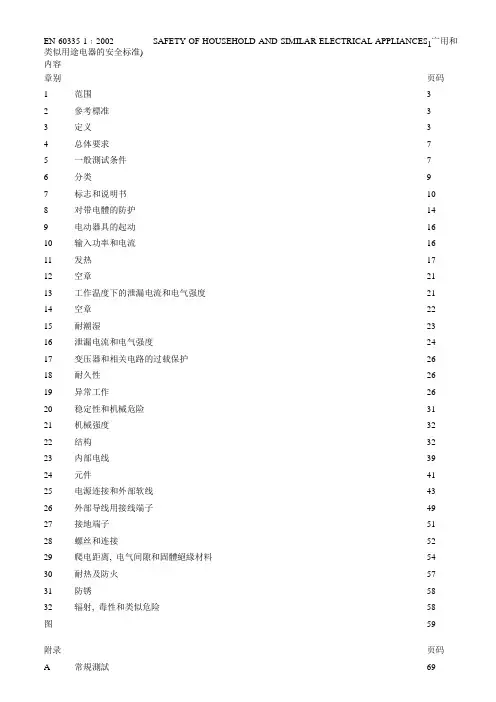

内容章别页码1 范围 32 參考標准 33 定义 34 总体要求75 一般測试条件76 分类97 标志和说明书108 对带电體的防护149 电动器具的起动1610 输入功率和电流1611 发热1712 空章2113 工作温度下的泄漏电流和电气强度2114 空章2215 耐潮湿2316 泄漏电流和电气强度2417 变压器和相关电路的过载保护2618 耐久性2619 异常工作2620 稳定性和机械危险3121 机械强度3222 结构3223 内部电线3924 元件4125 电源连接和外部软线4326 外部导线用接线端子4927 接地端子5128 螺丝和连接5229 爬电距离, 电气间隙和固體絕緣材料5430 耐热及防火5731 防锈5832 辐射, 毒性和类似危险58 图59附录页码A 常規測試69B 由充电电池供电的器具70C 馬達的老化測试72第一部分：通用要求范围本标准应用于额定电压不大于250V（单相器具）及额定电压不大于480V（其它器具）的家用及类似用途的电器。

不打算作为一般的家用，但对公众仍可以构成危险的器具，如在商店，照明工业及农场由不熟练人员使用的器具，在本标准的范围之内。

注1：这种器具举例为：工业和商业用途膳食供给设备，清洁器具，以及美容美发器具。

就实际而言，本标准涉及到在住宅内和住宅周围所有人员遇到的由器具所表现出来的共同危险。

本标准一般没考虑：──无人照看的幼儿和残疾人对器具的使用；──幼儿拿器具玩耍的情况。

注2：──对于打算用在车辆、船舶或飞机上的器具，可能需要一些附加要求。

──对于打算用在热带国家的器具，可能需要一些特别要求。

──在许多国家，附加要求由国家卫生保健部门，负责劳动保护的部门，国家供水部门或类似部门来规定。

注3: 本标准不适用于：──专为工业用而设计的器具；──打算使用在经常发生腐蚀性或爆炸性气体（如灰尘、蒸汽或瓦斯气体等）的特殊环境场所的器具；──聲頻﹑視頻及类似電子设备（IEC 65）；──医用器具（IEC 601）；──手持式电动工具（IEC 745）；──个人计算机或类似设备（IEC 850）；──便携式电动工具（IEC 1029）。

EN 60335标准组成：（一）一般说明、（二）试验、（三）产品结构范围涉及单相器具额定电压不超过250V，其他器具额定电压不超过480V的家用和类似用途电器的安全。

（一）一般说明：标准有效性：相应标准委员会规定生效日期标准适用性：在通用和特殊要求中规定适用范围，但也可能被其他产品标准引用。

标准和法规的关系：EN 60335是一部按低电压指令72/23/EWG制定的标准，并引入了机械98/37/EG、建材指令89/106/EEG和压力容器指令97/23/EG的有关要求。

基本概念：正常工作：具体参照相应标准。

额定冲击电压：根据具体使用情况制定。

（一般家电的过压种类为2类，额定2500 V）可拆卸软线：不需要工具就能拆卸。

连接器很重要，电输出部位一定是插座。

四张证书：插头、导线、连接器、插座。

插座深度和孔径。

非供电连接软线：不属于器具与电网之间的软线。

固定电源线：与可拆卸软线相反。

X型连接：损坏后用户可用工具自行更换，且安全性能不会下降。

Y型连接：损坏后必须由专业人员更换。

Z型连接：损坏后产品废弃。

连接电缆：基本绝缘+附加绝缘=双重绝缘相当于加强绝缘功能绝缘：保证器具功能，对安全性无影响。

保护阻抗：避免从带电体到人体通过过大的电流。

稳定性要求高，必须认证。

0类电器：无保护0I类电器：基本绝缘I类电器：至少基本绝缘+接地可触及金属与带电体之间由基本绝缘隔离，且被可靠接地。

II类电器：仅双重绝缘or加强绝缘相互独立。

最不利的位置。

III类电器：低压要求：工作电压<42V,空载电压<50V电器间隙：空间直线距离。

爬电距离：沿着绝缘体表面的距离。

可拆卸部件包括保养需拆卸的部件。

温控器：控制温度范围。

（正常工作）工作限温器：控制温度不超过给定值。

（正常工作）保护限温器：控制温度不超过给定值。

（过载保护）自复位限温器：动作后可复位。

非自复位限温器：动作后不可复位。

断开位置：断开后触点间位置。

可见灼热元件：保护等级低。

学习IEC 60335-1标准第3章定义第3章定义1.额定电压由制造商为器具规定的电压器具的额定电压应与器具产品销售地的市电电压相符，一般世界各国常见市电电压有100V，110V，120V，220V，230V，240V。

2.额定电压范围由制造商为器具规定的电压范围，用其上限和下限来表示。

如：220-240V，100-120V第3章定义3.工作电压器具以额定电压并在正常工作条件下运行时，其所考虑的那部分所承受的最高电压。

如：继电器、电机等元器件电机自身电压继电器自身电压4.额定输入功率由制造商为器具规定的输入功率。

该额度功率是器具各个用电单元输入功率总和是在说明书允许使用的最大环境温度下测得的最大稳定运行功率第3章定义第3章定义5.额定电流由制造商为器具规定的电流。

如果没有为器具规定额定电流：对于电热器具，为由额定输入功率和额定电压计算出的电流；对于电动器具和联合型器具，为器具以额定电压在正常工作条件下运行时得的流；6.额定频率由制造商为器具规定的频率。

如：50Hz、60Hz定义第3章7.可拆卸软线打算通过一个适合的器具耦合器与器具连接的用于供电或互连的软线。

如：电饭煲线8.互连软线不用作电源连接而作为完整器具的一部分提供的外部软线。

如：空调互连线9.电源软线固定到器具上，用于供电的软线。

如：空调电源软线第3章定义10.X 型连接能够容易更换电源软线的连接方法。

该电源软线可以是专门制备并仅能从制造商或其服务机构处得到的。

专门制备的软线也可包含器具的一部分。

如：电饭煲第3章定义定义第3章11.Y型连接打算由制造商、它的服务机构或类似的具有资格的人员来更换电源软线的电源软线连接方法。

如：空调器定义第3章12. Z型连接不打碎或不损坏器具就不能更换电源软线的电源软线连接方法。

IEC 60335-1标准13.电源引线用于将器具连到固定布线并被容纳在器具内的一个间室或附到该器具的一组电线。

如：空调器电机线第3章定义空气能热水器燃气热水器电热水器太阳能热水器200亿元15亿元125亿元14.基本绝缘施加于带电部件对电击提供基本防护的绝缘如电源线IEC 60335-1标准带电导体附在这带电体上的防护，只能提供基本防护的绝缘层，称之为基本绝缘第3章定义空气能热水器燃气热水器电热水器太阳能热水器200亿元15亿元125亿元15.附加绝缘万一基本绝缘失效，为了对电击提供防护而施加的除基本绝缘以外的独立绝缘如电源线带电导体提供基本防护，基本绝缘附在基本绝缘上的防护，称之为附加绝缘，它是除基本绝缘以外的独立绝缘保护第3章定义第3章定义16.双重绝缘由基本绝缘和附件绝缘构成的绝缘系统如电源线它是由基本绝缘和附件绝缘一起构成的绝缘保护，称之为双重绝缘17. I 类器具其电击防护不仅依靠基本绝缘而且包括一个附加安全防护措施的器具。

IEC 60335-1 6.0版与5.2版主要差异解读王伯燕中家院（北京）检测认证有限公司北京 100176摘要：IEC 60335是家用电器的基础安全标准，新发布的IEC 60335-1第6.0版与5.2版的主要差异包括在整个工作周期中输入功率和额定电流变化时的测量、电池供电器具、金属离子电池的充电、用户可触及的器具插座和输出插座、光学辐射危害、外部通信软件管理等内容。

现概要地分析了IEC 60335-1两个版本的差异及新版标准新的要求，供家电行业相关企业和检测机构的测试人员和设计人员参考。

关键词：家用电器；IEC 60335-1；金属离子电池；光学辐射危害Interpretation of the main differences between edition 6.0 and edition5.2 of IEC 60335-1WANG BoyanCHEARI (Beijing) Certification & Testing Co., Ltd. Beijing 100176Abstract: IEC 60335 is the basic safety standard for household appliances. The main difference between the newly released IEC 60335-1 version 6.0 and 5.2. Including the measurement of input power and rated current changes during the entire working cycle, battery-powered appliances, metal ion battery charging, user-accessible appliance sockets and output sockets, optical radiation hazards, external communication software management, etc. A brief analysis of the differences between the two editions of IEC 60335-1 and the new requirements of the new version of the standard is provided for reference by testers and designers from home appliance related enterprises and testing institutions.Keywords: Household Appliances; IEC 60335-1; Metal-ion batteries; Optical radiation hazards中图分类号：TM925.06DOI:10.19784/ki.issn1672-0172.2020.99.0761 引言IEC是世界上成立最早的非政府性国际电工标准化机构，负责有关电气工程和电子工程领域中的国际标准化工作。

1. 主题内容与适用范围：本标准规定了本公司电热水壶（以下简称为“水壶”）的有关技术要求、试验方法、包装、运输和贮存。

本标准适用于家用或类似用途的有线的或无线的电热水壶，额定容量不超过3L。

本标准不适用于汽车上使用的水壶及其它加热器具。

本标准主要参照2.1引用标准，如本标准的某些内容与该标准有冲突，则以引用标准为准。

2. 引用和参考标准：2.1引用标准:EN60335-1： 2002：家用和类似用途电器的安全--- 通用要求EN60335-2-15：2004：家用和类似用途电器的安全--- 液体加热器具的特殊要求2.2参考标准:GB4706.1- 2005：家用和类似用途电器的安全---通用要求GB4706.19-2004：家用和类似用途电器的安全--- 液体加热器具的特殊要求GB1019：家用电器包装通则3. 型号、型式和主要电参数:3.1型号命名：HB — XXXX A派生产品代码产品型号代码系列产品代码注：派生产品代码按公司产品编码规则(文件编号EQ/QW-01-01)3.2产品型式:---结构: I类结构电器---防水等级： IPX0---电源软线连接：X型(可分离式)、 Y型（固定式）3.3主要电参数:---额定电压:220V-240V AC.---额定频率:50Hz---额定功率：1000W，1200W，1500W，1850W，2200W，3000W…4.技术要求和实验方法:电热水壶应符合本标准及EN60335-1：2002、EN60335-2-15：2004的要求，并遵照本公司规定程序批准的图纸，样板及相关的技术文件制造；同时也可参考GB4706.1-2005、GB4706.19-2004的一些技术要求和试验方法。

4.1.1器具应处在正常使用中可能出现的最不利位置上进行试验。

( EN60335-1: 4.5)4.1.2环境温度: ( EN60335-1: 4.7)除非另有特殊规定，环境温度及被测器具和水的温度应保持在20±5℃。

IEC 60335-1第5.1版中输入功率测试的探讨董磊【摘要】针对IEC 60335-I ed5.1《家用和类似用途电器的安全第1部分:通用要求》中输入功率测试,本文对标准中输入功率的稳定状态、代表性期间及有代表性期间输入功率测试的相关内容进行了分析、探讨.【期刊名称】《家电科技》【年(卷),期】2016(000)009【总页数】2页(P36-37)【关键词】IEC 60335-1;输入功率【作者】董磊【作者单位】安徽省产品质量监督检验研究院安徽合肥230051【正文语种】中文输入功率是指设备所吸收的功率，它是电器产品合格评定中一个重要环节。

输入功率偏差过大，不仅是对消费者的一种误导、欺骗，同时可能造成的电击、火灾、机械危险等也严重威胁着使用者的生命财产安全。

对于不同类型的器具，输入功率存在着不同的变化形式，正确理解不同形式的输入功率以及如何进行测试是至关重要的。

IEC 60335-1 ed5.1中输入功率测试较上一版本有着一些变化，为了能使企业设计人员及相关检测人员及时掌握标准变化动态，笔者对输入功率测试中涉及的相关内容进行了分析、探讨。

IEC 60335-1 ed5.1标准10.1的内容为：如果器具标有额定输入功率，器具在正常工作温度下，其输入功率对其额定输入功率的偏离不应大于表1中所示的偏差。

对于组合型器具，如果电动机的输入功率大于器具额定输入功率的50%，则电动器具的偏差适用于该器具。

对标有一个额定电压范围，且该电压范围的上限、下限差值超过该范围算术平均值的10%的器具，则允许偏差适用于该范围的上限值、下限值两种情况。

注：在有疑问时，可单独测量电动机的输入功率。

当输入功率稳定时，通过测量检查其符合性。

——所有能同时工作的电路处于工作状态；——器具按额定电压供电；——器具在正常工作状态下工作。

如果输入功率在整个工作周期是变化的，并且在一个具有代表性期间，输入功率的最大值超过输入功率算术平均值的两倍，则功率值被超过的时间大于10%代表性期间的那些功率值中的最大值被认定为输入功率，否则输入功率为算术平均值。
