新人教版初中物理电流和电路教案

教案主题：电流和电路教学目标：1.知识目标：了解电流的概念与性质，掌握电流的单位及计算方法；了解电路的基本组成部分，能够分析和绘制简单的串联、并联电路图。

2.能力目标：培养学生观察、实验和探究的能力，提高学生解决实际问题的能力。

3.情感目标：培养学生对物理学科的兴趣，培养学生团队合作和创新意识。

教学重点：1.电流的概念、性质和计算方法。

2.电路的基本组成部分。

教学难点：1.电路的概念和构成。

2.串联和并联电路的分析和绘制。

教学准备：1.教学课件、实践装置、电流表等。

2.电路实验材料和装置。

3.学生实验操作指导书。

教学过程：一、导入（10分钟）1.讲解电流和电路的定义和概念，并简要介绍电流的作用和应用领域。

2.提问：电流的单位是什么？电流的计算公式是什么？二、理论讲解（20分钟）1.电流的单位：安培（A）。

2.电流的计算公式：I=Q/t（Q为电量，t为时间）。

3.讲解电流的性质：电流的大小与导线截面积和电荷的流动速度有关。

三、实验操作（30分钟）1.给学生分组，每个小组安排一套电路实验材料和装置。

2.学生根据实验操作指导书进行操作，通过改变电路中的元件、导线截面积、电压等因素，观察电路中的电流变化并记录。

3.学生通过操作实验，探究电路中各因素对电流大小的影响，总结电流的性质和规律。

四、实验总结（10分钟）1.学生报告实验结果和实验观察到的现象。

2.教师总结学生的实验结果，引导学生归纳电流的性质和规律。

五、电路分析与绘制（20分钟）1.提供一系列不同类型的串联和并联电路图，让学生进行分析和绘制。

2.学生根据电路图进行实际操作，观察电路中的电流变化，并分析串联和并联电路的性质和规律。

六、课堂小结（10分钟）1.小结电流与电路的知识点，并解答学生疑问。

2.引导学生进行思考和讨论，对所学知识进行总结和巩固。

拓展延伸：1.鼓励学生阅读相关物理杂志、书籍，拓宽对电流和电路的理解和应用。

2.带领学生进行实际应用实验，例如电池组成串联和并联电路，观察电路中的电流变化。

一、电荷教学目标1．知识与技能● 了解验电器的原理及其作用，了解电荷量及其单位；● 了解原子结构，认识元电荷、自由电子和电荷的移动。

2．过程与方法● 通过实验活动感受摩擦起电，知道带电体的性质；● 在认识自然界只有两种电荷的过程中，感受人们所用的推理方法。

3．情感态度与价值观● 注意观察静电现象，对电荷种类的探究产生兴趣，能主动利用简易器材动手做实验，激发学生主动学习的兴趣；重、难点：● 认识摩擦起电的现象，了解电荷的种类及电荷间的相互作用；器材：玻璃棒（附丝绸），橡胶棒（附毛皮），验电器，乒乓球，散开的塑料包装绳，碎纸屑若干。

学习课时：1课时一、课前预习：1、用塑料梳子梳头发时头发会随梳子飘起来，是因为。

2、原子由和组成，其中带正电，带负电。

二、课前展示从小学的自然课中，你知道哪些有关电学的知识？三、创设情景： 1．观看“怒发冲冠”、插图“女孩头发竖起来”。

2、思考：当空气干燥时用塑料梳子梳头发，为什么头发会随梳子“飘”起来；如果我们身上穿了化纤衣服，衣服会粘在皮肤上，在晚上脱衣时，有时会发出响声，甚至出现火花。

这些现象发生的原因是什么？四、自主学习，合作探究。

五、展示汇报：1．摩擦起电带电体学生实验并得出结论：用毛皮摩擦橡胶棒，用丝绸摩擦玻璃棒，分别把棒靠近纸屑，乒乓球等轻小物体，观察现象：_____________________。

说明摩擦过的物体能够_____________________。

在空气干燥的时候，用塑料梳子梳头发，头发会随着梳子飘起来，衣服会粘在皮肤上，是因为梳子、衣服在摩擦过程中带了电的缘故。

经过的物体能够，我们就说物体带上了电.或者说带了电荷。

2．使物体带电的方法（1）摩擦起电请同学们举出几个日常生活中常见的摩擦起电的例子。

（2）接触带电除摩擦外，用接触的方法也可以使物体带电。

女孩头发能够竖起来，是因为人体与带电体接触而使头发也带了电。

3．两种电荷我们已经知道了什么叫带电现象，知道了被毛皮摩擦过的橡胶棒和被丝绸摩擦过的玻璃棒都带上了电荷，那么它们带的电荷是否相同呢？演示实验：将被毛皮摩擦过的橡胶棒放在支架上，用另一根被毛皮摩擦过的橡胶棒去靠近它，看到的现象：_____________________。

初中物理电流与电路教案【6篇】初中物理电流与电路教案【篇1】【教材分析】本节教材是在学生初步了解电路和电流的概念及认识了串联电路和并联电路的特点、会正确使用电流表的基础上，通过教师提出问题后，由学生大胆猜想、设计实验方案、动手实验收集数据、对数据进行分析讨论、交流评估的过程，初步领会科学实验的方法。

通过本节课的教学，学生应该熟练应用电流表测量电流、会根据问题的提出设计实验并选择器材并进行实验，从而掌握串并联电路电流的规律。

新课程标准只要求学生真正经历探究过程的各个环节，对探究结论的正确性不做评价。

新教材更突出过程与方法、更加注重合作交流等新的学习方式。

【教学目标】1、探究串联电路中电流的规律；训练连接电路和使用电流表的技能；2、切身体验科学探究的全过程，领会科学研究的方法；3、培养严谨的科学态度和协作精神。

【教学重点与难点】学生自主设计方案，并且在正确连接电路和使用电流表的基础上进行实验并能通过交流、总结、反思得出初步结论这几个环节是本节课的重点和难点。

【教具准备】实验仪器：小灯泡多只（不同规格）、电键、电源、导线、开关、电流表、实物展示台、多媒体等等。

【教学过程】一、情景设置、激智启疑把任意两个灯泡串联起来接到电源上，闭合开关，灯泡就会发光。

闭合开关，灯泡发光，说明电路中有电流通过，电流的方向是怎样的呢？（学生回答：电流从电源的正极出来，经过灯泡，流回电源的负极。

）提出问题：大家猜想一下，串联电路中各处的电流之间有什么关系呢？并联电路电流值之间什么关系呢？安排学生可以先初步实验，并先猜想串联电路电流什么关系。

二、开放思想、大胆猜想让学生分组讨论，并发表自己的猜想：小组1：我们猜想串联电路电流处处相等。

因为我们的串联电路中灯泡一样亮。

小组2：我们猜想串联电路中电流从正极出发越来越小。

因为我们的灯泡靠近正极的比较亮。

小组3：我们猜想串联电路电流从负极往正极越来越小。

因为我们的灯泡靠近负极的比较亮。

教案：人教版九年级物理15.2电流和电路一、教学内容1. 电流的概念：电流是指单位时间内电荷通过导体横截面的数量，用符号I表示，单位是安培（A）。

2. 电流的方向：根据物理学规定，正电荷的定向移动方向为电流的方向。

3. 电路的组成：电路由电源、导线、开关和用电器组成。

电源提供电能，导线传输电流，开关控制电路通断，用电器消耗电能。

4. 电路的连接方式：串联电路和并联电路。

串联电路中，各用电器相互影响；并联电路中，各用电器互不影响。

5. 欧姆定律：导体中的电流与导体两端的电压成正比，与导体的电阻成反比，用公式I=U/R表示。

二、教学目标1. 理解电流的概念，掌握电流的方向和电路的组成。

2. 能够分析简单电路的连接方式，理解串联电路和并联电路的特点。

3. 掌握欧姆定律的内容，能够运用欧姆定律解决实际问题。

三、教学难点与重点1. 教学难点：电流的方向、电路的连接方式、欧姆定律的应用。

2. 教学重点：电流的概念、电路的组成、串联电路和并联电路的特点。

四、教具与学具准备1. 教具：电流表、电压表、电阻箱、小灯泡、电池、导线、开关等。

2. 学具：学生实验套件、笔记本、笔等。

五、教学过程1. 实践情景引入：演示电流表的使用方法，让学生观察电流表指针的偏转情况，引导学生思考电流的概念。

2. 讲解电流的概念：讲解电流的定义、单位和方向，通过示例让学生理解电流的表示方法。

3. 分析电路的组成：讲解电路的组成，让学生了解电源、导线、开关和用电器的作用。

4. 讲解电路的连接方式：讲解串联电路和并联电路的特点，通过示例让学生理解两种连接方式的差异。

5. 讲解欧姆定律：讲解欧姆定律的内容，让学生理解电流、电压和电阻之间的关系。

6. 例题讲解：出示一道运用欧姆定律解决问题的例题，讲解解题步骤和方法。

7. 随堂练习：让学生运用欧姆定律解决实际问题，巩固所学知识。

六、板书设计电流和电路1. 电流的概念电流：单位时间内电荷通过导体横截面的数量单位：安培（A）方向：正电荷的定向移动方向2. 电路的组成电源导线开关用电器3. 电路的连接方式串联电路：各用电器相互影响并联电路：各用电器互不影响4. 欧姆定律电流I与电压U成正比电流I与电阻R成反比公式：I=U/R七、作业设计1. 题目：计算下列电路中的电流、电压和电阻。

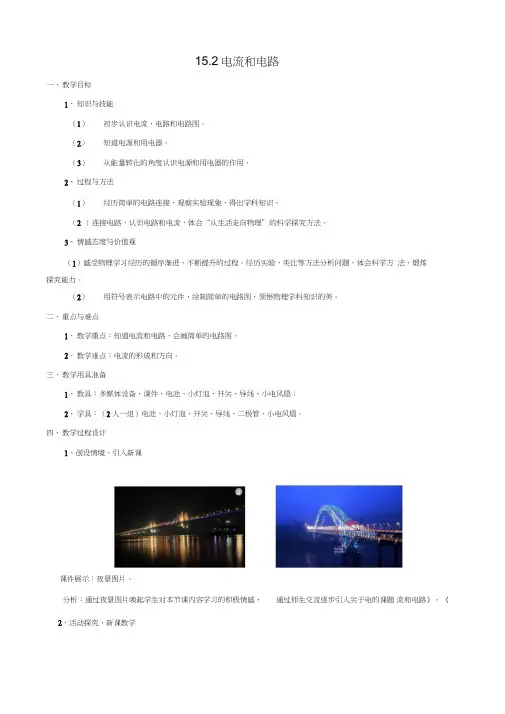

15.2电流和电路一、教学目标1、知识与技能（1）初步认识电流，电路和电路图。

（2）知道电源和用电器。

（3）从能量转化的角度认识电源和用电器的作用。

2、过程与方法（1）经历简单的电路连接，观察实验现象，得出学科知识。

（2 ）连接电路，认识电路和电流，体会“从生活走向物理”的科学探究方法。

3、情感态度与价值观（1）感受物理学习经历的循序渐进、不断提升的过程。

经历实验、类比等方法分析问题，体会科学方法、锻炼探究能力。

（2）用符号表示电路中的元件，绘制简单的电路图，领悟物理学科知识的美。

二、重点与难点1、教学重点：知道电流和电路，会画简单的电路图。

2、教学难点：电流的形成和方向。

三、教学用具准备1、教具：多媒体设备、课件、电池、小灯泡、开关、导线、小电风扇；2、学具：（2人一组）电池，小灯泡、开关、导线、二极管、小电风扇。

四、教学过程设计1、创设情境，引入新课课件展示：夜景图片。

分析：通过夜景图片唤起学生对本节课内容学习的积极情感，通过师生交流逐步引入关于电的课题流和电路》。

2、活动探究，新课教学《电(1)活动1 让小灯泡亮起来①教师出示一只小灯泡，提出问题：“你们能使小灯泡亮起来吗？”分析：连接电路是学生要掌握的基本技能，初二学生的心理特点可能会让学生在直接体验中被一些有趣的现象所吸引，而忘记了探究的目的和对象，不深入思考问题的本质，这是探究成功的最大阻力。

因此，通过小组比赛的活动调动学生的活跃思维是探究成功的保证。

②学生动手连接电路，小组互相合作。

分析：学生亲身体验，感受实验带来的乐趣。

同时及时对学生实验进行评估，有效的评估是实验的重要环节，不仅让学生顺利形成知识，更有利于培养学生的实验能力和良好的实验习惯。

在实验过程中提倡那些先让灯亮起来的小组帮助灯没亮起来的小组，体现了合作、互助的精神。

(学生连接可能有不同的方案，如果有，针对学生的生成，组织学生交流讨论。

)③以学生连接的电路为例，引导学生得出电路的组成和各元件的作用。

15．2电流和电路【学习目标】1．初步认识电流、电路及电路图。

2．知道电源和用电器。

3．初步了解通路、断路、短路、用电器被短接。

【重点难点】1．电流的概念、电路的组成及正确连接电路。

2．电流的形成，画电路图。

学习内容一：电流学习指导：阅读课本P36－P37文字内容与插图，基本概念、定义用红笔作上记号。

【自学检测】1．电荷的定向移动，形成电流。

2．把正电荷定向移动的方向规定为电流方向。

3．在电源外部，电流的方向是从电源的正极出发经过用电器流向电源的负极。

【合作探究】教师巡视辅导。

1．在上一节中图15.1－5的实验结果说明，电荷在金属导体中做了定向移动，但这种移动瞬间就结束了，那么，要想得到持续不断的电流，让小灯泡持续发光，应该怎么做呢？请用老师提供的器材，按要求完成“想想做做”中的实验。

小结：要想让小灯泡持续发光需要二个条件：(1)要有电池(即电源)；(2)用导线将用电器与电池连接起来，形成闭合的回路。

2．金属导体没有接入电池两端时，其中的自由电子怎样运动的，能否形成电流？答：不能形成电流，因为自由电子的运动方向是随机的。

3．电流是怎么样形成的？电池的作用是什么？答：导体中的自由电子作定向移动，就会形成电流。

电池的作用就是给这些自由电子提供一个定向的推动力，迫使自由电子向一个方向移动，这样才能形成电流。

4．物理学是是怎么规定电流方向的？实际的电流方向与规定的电流方向有什么关系？答：在物理学中，把正电荷定向移动的方向规定为电流方向。

这个方向是人为规定的，而在实际情况中，在不同的导体中，作定向移动有的是负电荷，有的是正电荷，有的是正、负电荷同时向相反的方向运动。

所以物理学中的电流方向，并不一定等同与实际的电流方向。

5．在实物图或电路图中我们怎么标记电流方向？请标出P40第1题实物中的电流方向。

答：从电源正极出发，用箭头在导线上标出，箭头的方向表示电流方向。

6．阅读P37“想想做做”，为什么可以利用发光二极管来判断电流方向？答：因为发光二极管具有单向导电性，只允许电流从一边流向另一边，它相当于一个单向阀门。

电流和电路教学目标(知识与技能)1,知道电流的形成条件,知道电流方向的规定。

2,通过实验认识通路、断路、短路,知道电路的组成。

3,能用电路元件符号画简单的电路图,能连接简单的电路。

(过程与方法)通过学习画电路图,了解用简单的符号代替实物的方法。

(情感、态度与价值观)通过电路的识别与连接,树立学生安全操作的意识。

学情分析九年级学生对“电”认识是肤浅的,不完整的,还没有上升到理性认识,没有形成科学的体系。

电流是导体中自由电子的定向移动形成的,但电流是摸不着,看不到的;电路的连接是电学实验中必须具备的基本技能,根据学生的认知规律和心理特点,为了使学生更好地掌握电流和电路的知识,突破难点,结合本节课的目标,我采用的教学方法有:讲授法、演示法、转换法、引导法、类比法等。

重点难点教学重点:1、电路的基本组成。

2、画电路图。

3、区分电路的三个状态。

教学难点:认识电源短路教学过程(一)引入教师:欣赏一组夜景和家用电器图片(PPT),人们的生活离不开电,那你知道怎么又形成电流的吗?我们今天学习从一个简单的实验开始认识电路吧。

学生:欣赏设计意图:说明认识电路的重要性。

(二)新课一、实验探究:研究电流电路1、能不能借助桌子上的器材,让灯泡、小电动机动起来?提问:实验时可不可以直接把电池的正负极连接起来?2、学生进行实验,组装简单电路。

3、出示多媒体课件,演示简单电路,问题一:灯泡发光说明了什么?问题二:你能看出,电路主要是由什么构成的?各起什么作用?这一过程主要是通过学生观察到灯泡发光,使学生明确灯泡发光是由于电路中有了电流,为讲解电流方向打下基础。

从媒体上可看到电源外部电流的流动方向。

同时使学生知道了电路的组成部分及作用,加强了知识与实践的联系。

4、学生通过实物电路在老师指导下体会通路、开路、短路。

5、出示多媒体课件,结合实物电路探究电路获得持续电流的条件。

通过学生操作体会电路的三种状态,能进一步使更多学生参与,培养学生动手能力。

电流和电路一、教学目标知识目标：理解电流的概念、方向及单位。

掌握电路的基本组成：电源、负载、导线和开关。

了解电路的三种状态：通路、断路和短路。

能力目标：能够识别和绘制简单的电路图。

能够使用电流表测量电流的大小。

培养学生实验操作和分析数据的能力。

情感态度与价值观目标：培养学生的实践精神和探究欲望。

引导学生认识到电流和电路在日常生活中的应用，培养应用意识。

二、教学要点电流的概念、方向及单位。

电路的基本组成和三种状态。

电流表的使用方法和注意事项。

简单的电路图识别和绘制。

三、教学重点电流的概念和单位。

电路的基本组成和状态。

电流表的使用方法。

电路图的识别和绘制。

四、教学难点电流的方向和正负电荷的移动方向的理解。

电路的三种状态的区分和应用。

电流表的使用技巧和误差分析。

复杂电路图的识别和绘制。

五、教学用具实验器材：电流表、电池、导线、开关、小灯泡等。

教学资源：PPT课件、视频资料、电路图示例等。

实验工具：实验报告表、数据分析表等。

六、教学过程设计导入新课（5分钟）：通过生活中的例子引入电流和电路的概念，激发学生的学习兴趣。

展示一些电器产品，让学生思考其工作原理，引出本节课的主题。

新课教学（30分钟）：（1）讲解电流的概念、方向及单位，通过实验演示电流的产生和流动，帮助学生理解电流的实质。

（5分钟）（2）介绍电路的基本组成和三种状态，通过实验演示电路的搭建和状态变化，让学生观察和理解。

（10分钟）（3）讲解电流表的使用方法和注意事项，指导学生进行实验操作，测量电流的大小并记录数据。

（5分钟）（4）介绍电路图的识别和绘制方法，通过示例演示和小组讨论的方式，让学生尝试绘制简单的电路图。

（10分钟）巩固练习（10分钟）：布置练习题和实验操作任务，让学生运用所学知识解决问题，加深对电流和电路的理解。

同时，鼓励学生提出问题和建议，促进知识的内化和应用。

归纳小结（5分钟）：对本节课的内容进行总结回顾，强调重点和难点，帮助学生梳理知识脉络。

电流和电路【教学目标】一、知识与技能1.列举日常生活中常见的电源，知道电源是提供电能的装置；列举日常生活中常见的用电器，知道用电器是消耗电能的装置.2.认识电路中常用元件的符号，会用这些符号来表示相关元件.3.知道电源有正极和负极，电源的方向是由电源正极通过用电器流向电源负极的.4.知道并能够识别通路、断路、短路三种电路状态，知道短路的危害.二、过程与方法1.观察简单的电路，尝试用开关控制一个用电器的工作.2.尝试用符号来表示电路中的元件，绘制最简单的电路图.三、情感、态度与价值观乐于在周围生活中发现所学过的电源、开关和用电器，敢于动手做物理课的电路实验，在实验中养成严谨的科学态度.【教学重点】1.通过观察和实验，探究电路中形成电流的条件，从而得出电路的基本组成.2.能用符号来表示电路中的元件，能绘制简单的电路图.【教学难点】组织、指导学生在连接电路过程中，认真观察和分析，并能得出正确结论.【教具准备】干电池、小灯泡、导线若干、开关、小电动机、小门铃、电视机、录像机、学生电源、半导体二极管、发光二极管、实物投影仪.【教学课时】1.5课时【巩固复习】教师引导学生复习上一节内容，并讲解学生所做的课后作业（教师可针对性地挑选部分难题讲解），加强学生对知识的巩固.【新课引入】师像今天这样阴暗的天气，每个人都会很自然地打开墙上的开关，这时电灯就亮了；还有英语老师上课时，只要把录音机的插头插到墙上的插座时，大家就会听到流利的英语朗诵，电就在我们身边，对于电，同学们想知道什么呢？生1：我觉得电挺神秘的，电是从哪儿来的呢？生2：为什么一扳开关，电灯就会亮了呢？生3：什么是电路？电路是由哪几部分组成的？生4：什么是电流，它又是如何流动的？师同学们提的问题很好，实际上好多的科学家、发明家就是先有了问题，再对自己的问题不断去“探究”才得出正确结论的.这节课，让我们也当一回小“科学家”，来继续学习电学的有关知识吧！【进行新课】知识点1 电流的产生和方向1.电流的产生和方向本节课教师可先出示小灯泡、小风扇（带叶片的小电动机）、小电铃、开关、导线、干电池等器材，引导学生思考如何让小灯泡发光、小风扇转动、小电铃发声.教师演示连接小灯泡电路，引导学生观察老师选用的器材及连结电路的方法.师老师闭合电路开关后，灯泡就发光了，请同学们思考为什么小灯泡能够发光.生1：因为有电池（电源），它可以给灯泡提供电.生2：应该是有“电流”流过了灯泡.教师鼓励学生的回答，用多媒体播放视频课件“电流的形成”：如图所示，导线、灯泡的灯丝，都是金属做的，金属里面有大量自由电子，它们可以自由移动.平时它们运动的方向杂乱无章，接上电池之后，它们就受到了推动力，出现了定向移动，于是形成了电流.（通过课件使学生形象认识电流的形成，激发兴趣，并为电流方向的引出做准备）电路中电流的方向：正极→用电器→负极师电流既然是电荷定向移动形成的，那么电流也是有方向的，它就像自来水的流动有方向，放学时学校门口的人流有方向一样，电流的方向是怎样规定的呢？生：正电荷定向移动的方向为电流的方向.教师总结：实际上形成电流的电荷有两种（正电荷、负电荷），电路中有电流时，发生定向移动的电荷可能是正电荷，也可能是负电荷，还有可能是正负电荷同时向相反的方向定向移动.负电荷定向移动的方向与电流方向相反.板书：（1）电荷的定向移动形成电流.物理学中规定正电荷定向移动的方向为电流的方向.（2）当电路闭合时，在电源外部，电流的方向是从电源正极用电器负极.师下面我们一起来认识一种特殊的电子元件——“二极管”.（教师可以展示实物，讲解其结构，也可以参照教材P37页《想想做做》——“利用发光二极管判断电流的方式”，讲解其特征）教师结合图片（如图），详细讲解发光二极管的单向导向性.板书：发光二极管具有单向导向性：当电流由正极经过LED流向负极时，LED发光，表明它处于导通状态；反之，电流不能从负极流向正极，LED不会发光.2.电流形成的条件师下面请同学们分组自己动手连接电路使小灯泡亮起来，小风扇转起来，小电铃响起来.（实验警钟：提醒学生任何情况下都不能把电池的两端直接连在一起，否则电池会很快用完，甚至爆炸引起火灾！为防止电池的两端直接连接在一起，我们在确保连接正确之前将开关断开！）学生在老师的指导下认真完成实验，对实验操作有误的学生，要及时纠正.师同学们做了实验后，请大家思考：你们是如何使电路中获得持续的电流的？生1：要有电源.因为我将导线、开关、灯泡连结起来时，闭合开关后，因为没有电池，灯泡不亮，我加上电池后，灯泡就亮了.生2：开关要闭合.因为我将开关、导线、电源、灯泡连结起来时，由于开关没闭合，灯泡不亮，当我把开关闭合后，灯泡就亮了.教师鼓励学生的回答，并总结板书“电流形成的条件”.板书：电路中电流形成的条件：（1）有电源；（2）电路要闭合.（教学说明：采用动手实验的方式，让学生探索电流形成的条件，激发学生学习兴趣的同时，加深了印象，帮助学生快速理解和记忆）例题1教师用多媒体展示练习册中对应题目，先让学生思考，后讲解.课堂演练完成本课时对应课堂练习.知识点2 电路的构成教师展示之前学生所连接的灯泡电路图，引导学生思考这个简单的电路由哪几部分组成？生：由电池、导线、开关、小灯泡四个部分组成.师在物理学中通常用一些电学符号将电池、小灯泡等表示出来，这就构成了电路图.下面我们学习各种元件的作用和对应的电学符号：（1）电源：电源在电路中是提供电能的装置，干电池、蓄电池都是电源，电学符号是（）.（2）用电器：灯泡、电风扇、电动机、电阻都是用电器，用电器是消耗电能的装置，电学符号有：灯泡（）、电动机（）、电阻（）、电铃（）.（3）开关：开关的作用在于控制电路的通断，电学符号是（）.（4）导线：导线把电源、用电器、开关连接起来，以便开关闭合时形成电流的通路.师下面请同学们说说你还知道其他电源吗？生：555电池，纽扣电池，手机电池，发电机等.教师演示并提问：由一节电池和小电动机开关组成的电路中，为什么电动机越转越慢？生：因为电池没电了，干脆扔掉算了.师对，电池没电了，电动机当然就转得慢了.不过废旧电池对环境是有污染的，不能随便乱扔.教师用多媒体投影电池的表面说明：不能扔到火里或两端短接，否则会引起爆炸！（培养环保意识，再次加强安全教育）师请同学们说说生活中除了电动机、小灯泡，你还知道其他用电器吗？生：电视、空调、洗衣机等.师同学们说得很好，随着科技水平的提高，我国自主生产的很多产品已经打入了国际市场，享誉国内外，只要同学们继续努力，保证我们科技的领先地位，那么中华民族将永远屹立于世界民族之林！（适时教育学生热爱科学，并进行爱国主义思想渗透.）板书：电路由电源、用电器、开关、导线四个部分组成.电源——提供电能的装置；用电器——消耗电能的装置；导线——输送电能的装置；开关——控制电流通断的装置.课堂演练完成本课时对应课堂练习.知识点3 电路图师之前我们简单了解了灯泡、开关、电源等元件，下面我们进一步学习电学中的常用符号.（老师用多媒体展示，并讲解）几种常用的元件及其符号板书：电路图：用电路元件符号表示电路连接情况的图.教师示范画出小灯泡正常发光时的电路图，然后引导学生尝试画出电动机、小电铃的电路图.（有部分学生因不熟悉电路元件符号而出错，有部分学生连接电路图时出错）师（特意挑选一两位同学的典型错误）请同学们来判断一下，下面这些电路的画法中存在哪些问题？应如何修改才美观清晰？学生思考后，积极发言：生1：应规范使用电路元件符号，不能画得不标准.生2：应合理安排元件符号的位置，转弯处一般画成直角.教师鼓励学生的回答，并进行总结：画电路图时应注意几个问题：①电路元件符号要用统一规定的符号，不能自造符号；②所画元件的次序要注意和实物图对应；③合理的安排电路元件符号，应尽可能让这些元件符号均匀的分布在电路图中，使画成的电路图清晰美观；④导线要画得横平竖直，转弯处画成直角，元件符号不能画在电路图的转弯处；⑤电路图最好呈长方形、有角有棱、大小比例适中.例题2（多媒体展示）在如图所示的四个电路图中,符合电路基本组成条件且连接正确的是（）.A.甲B.乙C.丙D.丁解析：一个完整的电路至少由电源、用电器、开关、导线四部分组成.对照这个标准观察图中的电路图可以发现：甲图中缺少用电器；乙图中的电源正、负极之间直接用导线连接起来，发生了短路，是不允许的连接方式；丁图中缺少电源；只有丙图是完整且连接正确的电路.答案：C课堂演练完成本课时对应课堂练习.知识点4 通路、断路、短路教师用多媒体展示甲、乙、丙、丁四个实物电路图，并引导学生说说四个电路图中，哪些连结错误，哪些连结正确，哪些可以使灯泡正常发光.生1：甲图错误，灯泡不会发光，因为导线没有连接灯泡，相当于电池左右两端直接连结了，这是不允许的，会烧坏电池.生2：乙图错误，因为多出了一根线，我之前也是这样连结的，不仅灯泡不亮，而且使电池发热了，时间长了可能会引起火灾.生3：丙图错误，因为开关没有闭合，灯泡不会发光.生4：丁图正确，灯泡正常发光.师同学们回答得很好，其实上面四个图展示了电路的三种状态：通路、断路、短路，下面我们就一起来学习.（可用多媒体展示）（1）通路：电路接好后，闭合开关，处处连通的电路（如图丁）.通路中有电流，用电器能正常工作.（2）断路（开路）：开关未闭合，或电线断裂等致使线路在某处断开的电路（如图丙），断路中无电流，用电器不能正常工作.（3）短路：导线不经过用电路直接跟电源两极连接的电路（如图甲、乙），短路电路中的电流很大，用电器不能正常工作，电源或导线会因为发热过多而烧坏，也可能会烧坏电路中的其他元件.板书：电路的三种状态：（1）通路：处处连通的电路.有电流，用电器可以工作.（闭合电路）（2）断路：某处断开的电路.无电流，用电器不能工作.（正常断路为开关断开）（3）短路：导线把电源的两极直接连起来了.危害大，电源烧毁，用电器不工作.例题3（多媒体展示）小明在使用手电筒时发现小灯泡不亮,进行检修前,他对造成该现象的直接原因进行了以下几种判断,其中不可能的是（）A.开关处出现短路B.小灯泡灯丝断了C.小灯泡接触不良D.电池两端电压过低解析：如果开关处出现短路,则电路始终是通路,小灯泡会始终发光,不会是小灯泡不亮,所以选项A的判断是不可能的.小灯泡的灯丝断了和小灯泡接触不良时,电路会出现断路,会使小灯泡不亮,这是可能的.电池两端电压过低时,虽然电路中有电流,但由于电流太小,所以这时也会发现小灯泡不亮.答案：A例题4（多媒体展示）一种声光报警器的电路如图所示，各元件均能正常工作，对可能出现的现象描述正确的是（）A.灯亮，铃一定响B.铃响，灯一定亮C.灯亮，铃一定不响D.铃响，灯一定不亮解析：从题中电路图可知,开关S1控制整个电路,只闭合S1时,灯亮,铃响,S1、S2均闭合时,灯亮,铃不响,此时铃被短路,所以此电路中灯可以单独亮,而铃不能单独响,铃若响,则灯一定亮,答案为B.答案：B课堂演练完成本课时对应课堂练习.【教师结束语】本节课我们主要学习电流、电路的有关知识，通过亲自动手实验，合作的探究，既为电学学习添了砖加了瓦，又提高了动手实验的能力，对电流的形成和电流方向等抽象知识融会贯通了.大家已经步入了电学的门槛，希望大家继续努力，相信大家一定能轻松愉快地学好电学知识.课后作业完成本课时对应课后练习.1.本节课的教学，可以分成四个层次：第一层次，对电流的产生和电流方向的认识；第二层次，对简单电路及元件的认识；第三层次，对电路的通路、断路和短路的认识，特别是对短路危害的认识，需要给学生留下深刻的印象；第四层次，把具体的电路元件抽象成符号，能根据具体的实物电路画出电路图，及根据电路图连接实物电路.2.对于“电流和电路”学习内容的设计，突出了学生可操作性，在操作的过程中认识通路、断路、短路的现象；“组装电路”教学内容的呈现形式，力求通过实验思考落实教学内容，避免了教师的传统讲授，让学生手脑并用，积极主动地学习．对电流、电压、电阻概念的建立，也降低了理解的难度，突出了简单、形象，只是让学生初步知道是什么含义即可，而不需追求概念的严密性和科学性．3.通过创设问题情境，激发学生探究的积极性，扩展学生对自己学习的责任感．通过让学生亲自动手实验，营造民主、和谐、合作的探究氛围，给学生的主动探索、自主学习和提高能力留有充足的空间．通过使用多媒体技术，帮助学生对电流的形成和电流方向等抽象知识的学习，优化课堂教学，提高教学效率和质量．。
