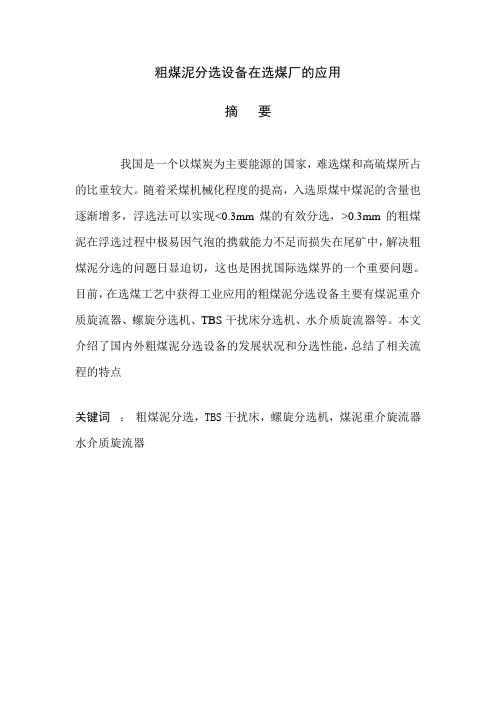

粗煤泥分选设备在选煤厂的应用摘要我国是一个以煤炭为主要能源的国家，难选煤和高硫煤所占的比重较大。
随着采煤机械化程度的提高，入选原煤中煤泥的含量也逐渐增多，浮选法可以实现<0.3mm煤的有效分选，>0.3mm的粗煤泥在浮选过程中极易因气泡的携载能力不足而损失在尾矿中，解决粗煤泥分选的问题日显迫切，这也是困扰国际选煤界的一个重要问题。
目前，在选煤工艺中获得工业应用的粗煤泥分选设备主要有煤泥重介质旋流器、螺旋分选机、TBS干扰床分选机、水介质旋流器等。
本文介绍了国内外粗煤泥分选设备的发展状况和分选性能，总结了相关流程的特点关键词：粗煤泥分选，TBS干扰床，螺旋分选机，煤泥重介旋流器水介质旋流器1 引言粗煤泥的分选一直是困扰国际选煤界的一个重要问题。
传统的跳汰—浮选工艺存在严重的跑粗现象; 而新建的采用预先脱泥的重介 - 浮选工艺的选煤厂, 由于磨损, 脱泥筛筛缝变大, 跑粗现象仍然存在, 浪费了大量的资源。
另外, 按015mm脱泥,脱泥效率存在问题, 相当部分的 - 015mm的物料进入重介系统, 影响重介旋流器的高效运行。
随着采煤机械化程度的提高, 入选原煤中煤泥的含量也逐渐增多, 解决粗煤泥分选的问题日显迫切。
为此,国内外都做了大量研究, 取得了一定成果, 包括螺旋分选机和小直径重介质旋流器等。
然而, 尽管螺旋分选机操作成本较低, 但其分选密度受到限制, 而且对入选原煤量和性质变化适应性差, 设备参数不易确定和调节,入料分配系统复杂, 同时占地面积也较大。
小直径重介质旋流器提高了分选效率, 但需要使用和回收更细的磁铁矿粉, 系统复杂, 操作成本较高, 设备、管路、阀门容易磨损, 维护保养困难, 并且操作、调整方面比其它选煤方法要求更严格。
2 常用的粗煤泥分选设备及比较2.1 螺旋分选机螺旋分选机是一种依靠液流特性 , 在重力和离心力的作用下实现不同密度矿物分离的分选设备。
入料自螺旋分选机上端给入 , 沿螺旋槽向下作回转运动。

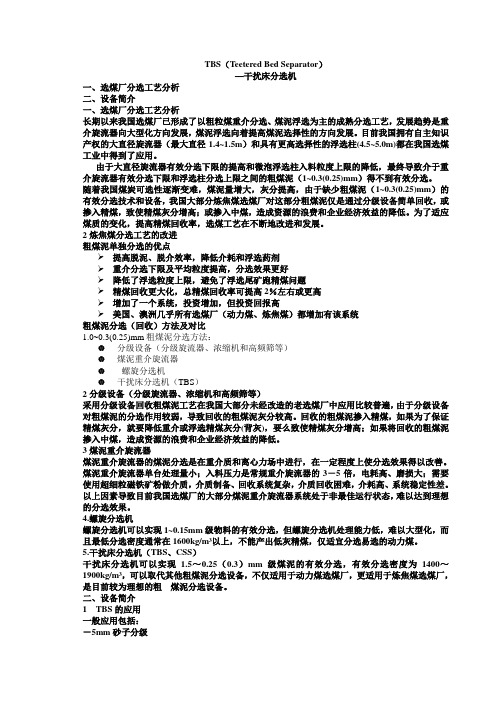

TBS（Teetered Bed Separator）—干扰床分选机一、选煤厂分选工艺分析二、设备简介一、选煤厂分选工艺分析长期以来我国选煤厂已形成了以粗粒煤重介分选、煤泥浮选为主的成熟分选工艺，发展趋势是重介旋流器向大型化方向发展，煤泥浮选向着提高煤泥选择性的方向发展。
目前我国拥有自主知识产权的大直径旋流器（最大直径1.4~1.5m）和具有更高选择性的浮选柱(4.5~5.0m)都在我国选煤工业中得到了应用。
由于大直径旋流器有效分选下限的提高和微泡浮选柱入料粒度上限的降低，最终导致介于重介旋流器有效分选下限和浮选柱分选上限之间的粗煤泥（1~0.3(0.25)mm）得不到有效分选。
随着我国煤炭可选性逐渐变难，煤泥量增大，灰分提高，由于缺少粗煤泥（1~0.3(0.25)mm）的有效分选技术和设备，我国大部分炼焦煤选煤厂对这部分粗煤泥仅是通过分级设备简单回收，或掺入精煤，致使精煤灰分增高；或掺入中煤，造成资源的浪费和企业经济效益的降低。
为了适应煤质的变化，提高精煤回收率，选煤工艺在不断地改进和发展。
2炼焦煤分选工艺的改进粗煤泥单独分选的优点➢提高脱泥、脱介效率，降低介耗和浮选药剂➢重介分选下限及平均粒度提高，分选效果更好➢降低了浮选粒度上限，避免了浮选尾矿跑精煤问题➢精煤回收更大化，总精煤回收率可提高2％左右或更高➢增加了一个系统，投资增加，但投资回报高➢美国、澳洲几乎所有选煤厂（动力煤、炼焦煤）都增加有该系统粗煤泥分选（回收）方法及对比1.0~0.3(0.25)mm粗煤泥分选方法：分级设备（分级旋流器、浓缩机和高频筛等）煤泥重介旋流器螺旋分选机干扰床分选机（TBS）2分级设备（分级旋流器、浓缩机和高频筛等）采用分级设备回收粗煤泥工艺在我国大部分未经改造的老选煤厂中应用比较普遍，由于分级设备对粗煤泥的分选作用较弱，导致回收的粗煤泥灰分较高。
回收的粗煤泥掺入精煤，如果为了保证精煤灰分，就要降低重介或浮选精煤灰分(背灰)，要么致使精煤灰分增高；如果将回收的粗煤泥掺入中煤，造成资源的浪费和企业经济效益的降低。

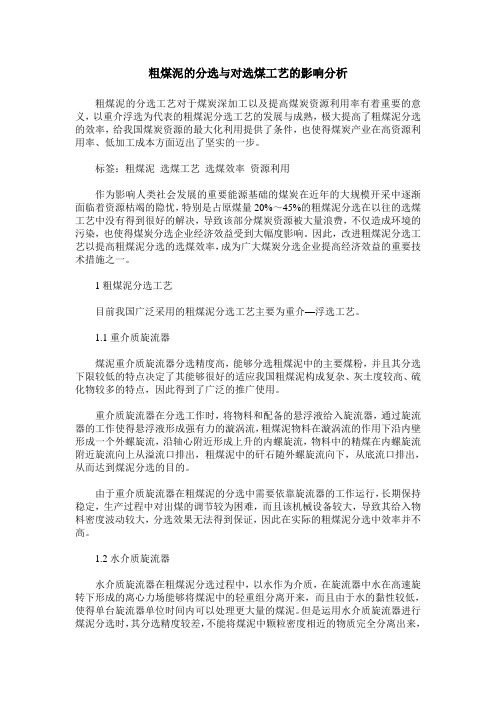

粗煤泥的分选与对选煤工艺的影响分析粗煤泥的分选工艺对于煤炭深加工以及提高煤炭资源利用率有着重要的意义，以重介浮选为代表的粗煤泥分选工艺的发展与成熟，极大提高了粗煤泥分选的效率，给我国煤炭资源的最大化利用提供了条件，也使得煤炭产业在高资源利用率、低加工成本方面迈出了坚实的一步。
标签：粗煤泥选煤工艺选煤效率资源利用作为影响人类社会发展的重要能源基础的煤炭在近年的大规模开采中逐渐面临着资源枯竭的隐忧，特别是占原煤量20%～45%的粗煤泥分选在以往的选煤工艺中没有得到很好的解决，导致该部分煤炭资源被大量浪费，不仅造成环境的污染，也使得煤炭分选企业经济效益受到大幅度影响。
因此，改进粗煤泥分选工艺以提高粗煤泥分选的选煤效率，成为广大煤炭分选企业提高经济效益的重要技术措施之一。
1粗煤泥分选工艺目前我国广泛采用的粗煤泥分选工艺主要为重介—浮选工艺。
1.1重介质旋流器煤泥重介质旋流器分选精度高，能够分选粗煤泥中的主要煤粉，并且其分选下限较低的特点决定了其能够很好的适应我国粗煤泥构成复杂、灰土度较高、硫化物较多的特点，因此得到了广泛的推广使用。
重介质旋流器在分选工作时，将物料和配备的悬浮液给入旋流器，通过旋流器的工作使得悬浮液形成强有力的漩涡流，粗煤泥物料在漩涡流的作用下沿内壁形成一个外螺旋流，沿轴心附近形成上升的内螺旋流，物料中的精煤在内螺旋流附近旋流向上从溢流口排出，粗煤泥中的矸石随外螺旋流向下，从底流口排出，从而达到煤泥分选的目的。
由于重介质旋流器在粗煤泥的分选中需要依靠旋流器的工作运行，长期保持稳定，生产过程中对出煤的调节较为困难，而且该机械设备较大，导致其给入物料密度波动较大，分选效果无法得到保证，因此在实际的粗煤泥分选中效率并不高。
1.2水介质旋流器水介质旋流器在粗煤泥分选过程中，以水作为介质，在旋流器中水在高速旋转下形成的离心力场能够将煤泥中的轻重组分离开来，而且由于水的黏性较低，使得单台旋流器单位时间内可以处理更大量的煤泥。
CSS处理粗煤泥的工艺检测与应用分析摘要：本文针对邢台矿细泥含量逐渐增加的现状，结合css粗煤泥分选机的工作原理，并按照煤用重选设备工艺性能评定方法对其分选工艺效果进行了全面的计算和定量分析，并对css在实际生产应用中的影响因素进行了分析。
关键词：预先脱泥 css 粗煤泥分选分选下限分析目前，我国工业中常用的粗煤泥分选设备主要有螺旋分选机、煤泥重介质旋流器和粗煤泥干扰床分选机。
其中，螺旋分选机因分选密度高、处理能力低而不能应用于炼焦煤分选；煤泥重介质旋流器因系统复杂、洗选成本高而得不到广泛应用。
[ 1 ]邢台矿选煤厂经过多次改造后，现行的生产工艺为：脱泥无压三产品重介旋流器分选/css粗煤泥分选机分选/浮选+精煤压滤机回收/一次浓缩+卧式沉降过滤离心机回收/二次浓缩+压滤机回收工艺。
双系统年入洗能力为3.45mt。
为了尽可能的控制产品灰分，根据原煤破碎的特征，原煤准备中将入洗上限控制在50mm，由于破碎后大量的煤集中在-3mm，因此，对于这部分的有效分选，是保证洗煤效率的关键。
为保证对细颗粒的分选，对1mm ～0.25mm采用css粗煤泥分选机进行分选，-0.25mm粒级去浮选。
针对邢台矿1/3焦煤进行粗煤泥分选工业性试验，并分析其分选效果。
1、css分选机的工作原理[ 2 ]粗煤泥颗粒的密度、粒度不同，在同一流体（水）中的沉降速度也不同。
高密度粗粒具有较大的沉降速度，低密度细粒的沉降速度则较小。
如果提供一个上升流体速度，使其介于低密度细粒的沉降速度和高密度、粗粒的沉降速度之间，则高密度、粗粒将在该上升流体中沉降，而低密度、细粒将上浮，从而实现多组分粒群按密度和粒度的分离。
进而，如果粒群的粒度相近或在很窄的粒级范围内，则颗粒的沉降速度取决于颗粒的密度，不同密度的颗粒在一定上升水速作用下将按密度进行分选。
此即为传统干扰床分选机的工作原理。
2、css分选工艺效果检测及评定方法按照国标 gb475对css分选机入料、精矿、尾矿产物取样，按照 mt/t57煤粉浮沉试验方法测定入料、精矿、尾矿产物的密度组成，按照mt/t58煤粉筛分试验方法对入料、精煤、矸石产物进行小筛分试验，测定其粒度组成由于受效果评定方法的试验条件所限，分选产品的产率无法用全量计量法确定。

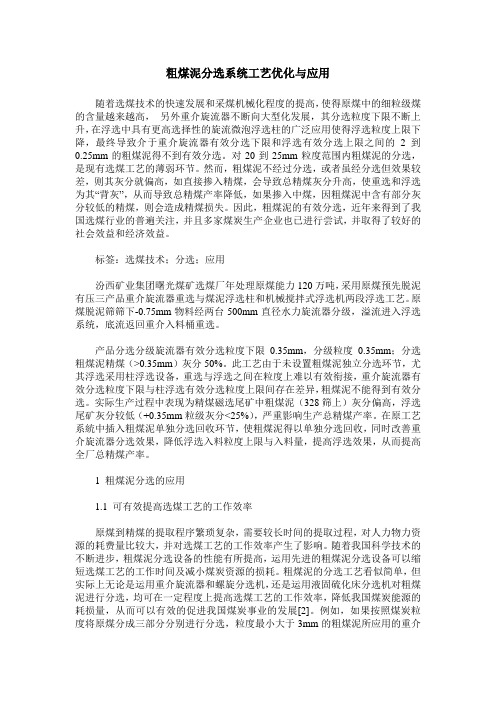

粗煤泥分选系统工艺优化与应用随着选煤技术的快速发展和采煤机械化程度的提高，使得原煤中的细粒级煤的含量越来越高，另外重介旋流器不断向大型化发展，其分选粒度下限不断上升，在浮选中具有更高选择性的旋流微泡浮选柱的广泛应用使得浮选粒度上限下降，最终导致介于重介旋流器有效分选下限和浮选有效分选上限之间的2到0.25mm的粗煤泥得不到有效分选。
对20到25mm粒度范围内粗煤泥的分选，是现有选煤工艺的薄弱环节。
然而，粗煤泥不经过分选，或者虽经分选但效果较差，则其灰分就偏高，如直接掺入精煤，会导致总精煤灰分升高，使重选和浮选为其“背灰”，从而导致总精煤产率降低，如果掺入中煤，因粗煤泥中含有部分灰分较低的精煤，则会造成精煤损失。
因此，粗煤泥的有效分选，近年来得到了我国选煤行业的普遍关注，并且多家煤炭生产企业也已进行尝试，并取得了较好的社会效益和经济效益。
标签：选煤技术；分选；应用汾西矿业集团曙光煤矿选煤厂年处理原煤能力120万吨，采用原煤预先脱泥有压三产品重介旋流器重选与煤泥浮选柱和机械搅拌式浮选机两段浮选工艺。
原煤脱泥筛筛下-0.75mm物料经两台500mm直径水力旋流器分级，溢流进入浮选系统，底流返回重介入料桶重选。
产品分选分级旋流器有效分选粒度下限0.35mm，分级粒度0.35mm；分选粗煤泥精煤（>0.35mm）灰分50%。
此工艺由于未设置粗煤泥独立分选环节，尤其浮选采用柱浮选设备，重选与浮选之间在粒度上难以有效衔接，重介旋流器有效分选粒度下限与柱浮选有效分选粒度上限间存在差异，粗煤泥不能得到有效分选。
实际生产过程中表现为精煤磁选尾矿中粗煤泥（328筛上）灰分偏高，浮选尾矿灰分较低（+0.35mm粒级灰分<25%），严重影响生产总精煤产率。
在原工艺系統中插入粗煤泥单独分选回收环节，使粗煤泥得以单独分选回收，同时改善重介旋流器分选效果，降低浮选入料粒度上限与入料量，提高浮选效果，从而提高全厂总精煤产率。
粗煤泥的回收和分选技术探究粗煤泥的回收和分选对于减少煤炭资源浪费，提高选煤厂的经济效益有着重要影响。
当前在选煤生产过程中由于应用了很多大型机械设备，原煤细粒含量大幅度上涨，在长时间运行过程中，经常发生煤泥跑粗现象，因此应采取科学合理的回收技术和分选技术，对粗煤泥进行合理分选，实现循环再利用。
文章分析了粗煤泥回收和分选的现实意义，阐述了粗煤泥回收和分选的技术应用，以供参考。
标签：粗煤泥；回收；分选技术近年来，我国经济快速增长，煤炭消耗量也与日俱增，这种粗放的经济发展模式给我们带来了环境污染、生态环境恶化等各种问题。
当前，我国大多数选煤厂主要采用细粒浮选、重介分选、粗粒跳汰等选煤模式，但是这种选煤模式对于粗煤泥的分选效率和效果都较低，因此应加大对粗煤泥回收和分选技术的分析和研究，积极创新分选新模式，提高煤炭资源利用率。
1 粗煤泥回收和分选的现实意义选煤生产是一项专业、复杂的系统工艺，生产过程中脱介筛、弧形筛、离心机等易发生损坏从而出现跑粗现象，使得大量粗颗粒物料进入煤泥水系统中，如果无法及时将这部分物料进行回收，很容易造成加压过滤机堵塞，引起滤布损坏，压滤系统出现喷浆现象，造成煤炭资源的浪费，影响选煤厂的经济效益。
同时，和重选精煤灰分相比，通过分级旋流器或者高频筛回收的粗煤泥灰分较高，如果掺入精煤，会导致精煤灰分超标，若筛子分级和捞坑效果较高，会使得细粒煤含量不断增加，造成较大的精煤损失[1]。
2 粗煤泥回收和分选的技术应用2.1 粗煤泥回收技术（1）离心机回收工艺。
当前，大多数的选煤厂在回收粗煤泥时，主要采用离心机回收工艺，这个工艺由弧形筛和分级旋流器组成，合理控制离心机入料流速和浓度，使其保持400g/L，避免离心机的物料流速过快或者浓度较低，防止出现系统跑水或者产品含水量较高的问题，采用这种回收工艺，其回收粒度约0.1mm，产品水分约15%。
在实际应用中，采用离心机来回收粗煤泥，容易出现灰分高、细泥污染等问题，主要是由于旋流器的分选极限约0.15mm，无法有效地分选细泥，这样造成在回收粗煤泥时，精煤表面粘附大量细泥，导致精煤受到严重污染，而通过在弧形筛位置设置喷淋装置，可以有效降低粗煤泥和精煤泥的灰分。
粗煤泥分选工艺与应用情况分析王金生【摘要】粗煤泥的高效分选是许多选煤厂实现精煤产率提高的关键,如何根据入选原煤特性合理选择粗煤泥分选工艺,已成为选煤设计中急需解决的问题.在对粗煤泥来源和特性分析的基础上,结合国内广泛应用的粗煤泥分选工艺,系统总结了基于煤泥重介质旋流器、螺旋分选机、TBS干扰床分选机、水介质旋流器的粗煤泥分选工艺的特点,并分析了各典型工艺在国内选煤厂的应用情况.【期刊名称】《选煤技术》【年(卷),期】2016(000)001【总页数】5页(P104-108)【关键词】粗煤泥;分选工艺;煤泥重介质旋流器;螺旋分选机;TBS干扰床分选机;水介质旋流器【作者】王金生【作者单位】中煤科工集团唐山研究院有限公司,河北唐山063012;河北省煤炭洗选工程技术研究中心,河北唐山063012【正文语种】中文【中图分类】TD94随着采煤机械化程度的提高，选煤厂入选原煤中的细粒级含量越来越高[1]。
目前，我国选煤厂大都采用两段联合洗选的选煤工艺，即粗粒级跳汰或重介分选、细粒级浮选[2]。
跳汰分选机、重介质旋流器、机械搅拌式浮选机分别是跳汰、重介、浮选工艺中常用的核心设备，跳汰分选机的有效分选粒度下限为1～2 mm [3]；重介质旋流器的有效分选粒度下限介于0.25～2 mm之间，且随着设备直径的增大而增大[4]；机械搅拌式浮选机的实际高效分选粒度上限为0.25 mm[5]。
就目前的选煤工艺和设备发展现状而言，<0.25 mm粒级煤泥浮选、>2 mm粒级末煤重选的技术已相当成熟，但粒度介于0.25～2 mm之间的粗煤泥分选效果不佳，整体分选效率偏低[6]。
从目前的生产现状和精煤潜在的增长点分析，粗煤泥的高效分选已成为选煤厂实现精煤产率提高的关键。
粗煤泥是指粒度介于重选有效分选粒度下限和浮选有效分选粒度上限之间的部分煤泥，依据选煤设备有效分选粒度上下限的指标定义，0.25～2 mm粒级范围内的部分煤泥即为粗煤泥。
粗煤泥分选的理论探究Abstract:The precondition of coarse coal Slime is a very important part of the process, the paper describes the separation of existing equipment, crude slime separation principle, structural characteristics and process characteristics. Through analysis we can see that each device can be obtained under certain conditions, an ideal grading effect, the main problem is in the upper reaches of the grading equipment. TBS through the analysis of the score selected by other principle Shen proposed TBS high grade coarse gray mud slime vision, and made preliminary tests have been good results.摘要:粗煤泥分选是非常重要的工艺环节，本文介绍了现有粗煤泥分选设备的分选原理、结构特点及工艺特点。
通过分析我们可以看出，各个设备都能在一定条件下得到理想的分级效果，主要问题是出在了上游的分级设备上。
通过分析TBS 按等沉比分选的原理，提出了TBS分级粗煤泥中高灰稀泥的设想，并做了初步的试验得到了良好的效果。
关键词：煤泥重介、螺旋分选机、TBS、等沉比、粗煤泥、分级一、粗煤泥分选概况由于近年来，采煤机械化程度的提高，原煤中的煤泥含量不断增加。
