低压电工复习资料低压电工复习资料低压电工是电力行业中非常重要的一项职业，他们负责安装、维修和维护低压电力设备和系统。
作为一名合格的低压电工，需要具备扎实的电工知识和技能。
本文将为大家提供一些低压电工复习资料，帮助大家更好地备考。
一、电工基础知识1. 电路基础知识：了解电路的基本组成元件，如电源、开关、电线等，以及电路的基本原理和分类。
2. 电流、电压和电阻：了解电流、电压和电阻的概念、单位和计算方法，掌握它们之间的关系。
3. 电气安全知识：了解电气事故的危害和防范措施，学习正确的用电安全常识和操作规程。
4. 电工工具和设备：熟悉常用的电工工具和设备的名称、用途和操作方法，掌握其正确使用和维护。
二、低压电力设备1. 低压电力系统：了解低压电力系统的基本组成和运行原理，包括主配电室、分配电室、配电箱等。
2. 低压开关设备：熟悉低压开关设备的种类、结构和工作原理，如断路器、接触器、保护器等。
3. 低压电机控制：掌握低压电机控制的基本原理和方法，了解电机的起动、制动、保护和控制电路的设计。
4. 低压电力仪表：了解低压电力仪表的种类和使用方法，如电能表、电压表、电流表等。
三、电气维修与故障排除1. 电气维修基础：学习电气设备的维修基本知识和方法，包括检修、更换和调试电气设备。
2. 故障排除与修复：掌握电气故障排除的基本方法和步骤，学习如何快速定位和修复电气故障。
3. 电气保养与检修：了解电气设备的保养和检修要点，学习如何延长设备的使用寿命和提高设备的可靠性。
四、电气工程标准与规范1. 电气工程标准：了解电气工程的相关标准和规范，如电气设备的安装、验收和维护标准。
2. 安全操作规程：学习电气设备的安全操作规程，包括工作票制度、停电操作规程和防止误操作的措施。
3. 环境保护与能源节约：了解电气工程中的环境保护和能源节约要求，学习如何合理使用电力资源。
五、实际操作技能1. 电路接线与调试：掌握电路接线的方法和步骤，学习如何进行电路调试和故障排除。

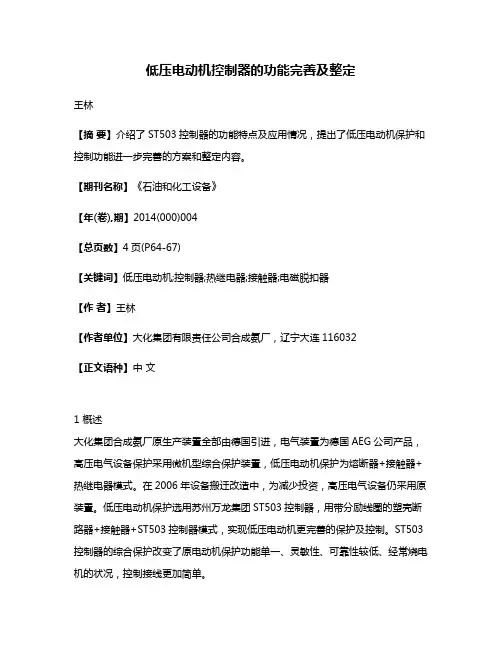

低压电动机控制器的功能完善及整定王林【摘要】介绍了ST503控制器的功能特点及应用情况，提出了低压电动机保护和控制功能进一步完善的方案和整定内容。
【期刊名称】《石油和化工设备》【年(卷),期】2014(000)004【总页数】4页(P64-67)【关键词】低压电动机;控制器;热继电器;接触器;电磁脱扣器【作者】王林【作者单位】大化集团有限责任公司合成氨厂，辽宁大连116032【正文语种】中文1 概述大化集团合成氨厂原生产装置全部由德国引进，电气装置为德国AEG公司产品，高压电气设备保护采用微机型综合保护装置，低压电动机保护为熔断器+接触器+热继电器模式。
在2006年设备搬迁改造中，为减少投资，高压电气设备仍采用原装置。
低压电动机保护选用苏州万龙集团ST503控制器，用带分励线圈的塑壳断路器+接触器+ST503控制器模式，实现低压电动机更完善的保护及控制。
ST503控制器的综合保护改变了原电动机保护功能单一、灵敏性、可靠性较低、经常烧电机的状况，控制接线更加简单。
现场调试时，发现控制器在保护和控制中存在着功能不够完善的问题，不能完全满足合成氨生产装置的一些特殊要求。
经制造厂技术人员在现场与我方一起研究解决方案，通过修改相关软件，解决了这些问题。
控制器软件升级后，低压电动机的控制和保护功能更加完善，提高了安全稳定运行水平。
2 ST503控制器特点及主要功能2.1 ST503控制器结构特点控制器基于微处理器技术，采用模块化结构，体积小，结构紧凑，安装方便，在低压抽屉式柜中可直接安装使用。
采用内置电流互感器，超过250A时采用外部保护级电流互感器，互感器为0.5级，保护精度5P10。
2.2 ST503控制器主要功能(1)支持电动机多种控制逻辑，如直接起动、双向起动及不启用控制器控制（保护模式）等，便于用户根据现场实际情况选择。
(2)测量功能，测量电流参数和电压参数。
(3)保护功能：基本保护功能有：过载反时限保护、缺相保护或不平衡保护、堵转过流保护、接地保护、起动加速超时保护、起动过流保护、外部故障保护、相序保护、溢出故障保护（短路故障时控制器输出接点闭合接通断路器电压分励线圈，断路器跳闸；特殊保护功能：tE时间保护、过压保护、欠压保护、欠功率保护等。
高、低压电气设备操作、维护、安全规程第一章总则第一条为了规范高、低压电气设备的操作、维护，确保电气设备的安全运行，保障使用人员的人身安全，根据国家有关法律法规，结合本单位实际情况，制定本规程。
第二条本规程适用于本单位的高、低压电气设备的操作、维护工作。
第三条高、低压电气设备操作、维护人员必须经过专业培训，并持有相应的操作、维护证书方可从事相关工作。
第四条高、低压电气设备操作、维护人员必须严格按照本规程的要求执行工作，严禁违章操作，保护设备的安全性。
第二章操作规程第五条高、低压电气设备操作人员在作业前应确保设备的电源已经切断，确认设备处于安全状态。
第六条高、低压电气设备的操作人员必须穿着符合工作要求的劳保用品，包括绝缘手套、绝缘鞋、防护眼镜等。
第七条高、低压电气设备操作人员必须按照设备的使用说明书进行正确操作，并严禁擅自修改设备参数。
第八条高、低压电气设备的操作人员必须严格按照安全规定使用工具和仪器，不得使用损坏的、不合格的工具设备。
第九条高、低压电气设备操作过程中，如发现设备异常情况，应立即停机检查，并及时向上级报告。
第十条高、低压电气设备操作完毕后，操作人员必须切断设备电源，彻底清理操作现场，保持设备的整洁。
第三章维护规程第十一条高、低压电气设备维护人员必须定期检查设备的正常运行状态，如发现异常情况，需要及时进行维修。
第十二条高、低压电气设备维护人员必须熟悉设备的结构和原理，掌握维护技术，确保设备的可靠性和稳定性。
第十三条高、低压电气设备维护人员必须定期清洁设备的内外部，及时检查设备的接线端子是否松动，电缆是否破损等问题。
第十四条高、低压电气设备维护过程中，必须按照维护手册或者制定的维护计划进行，不得随意更改或省略维护内容。
第十五条高、低压电气设备维护人员必须按照相关安全规范进行维护操作，如需维修高压设备，必须戴上绝缘手套、绝缘鞋等防护装备。
第十六条高、低压电气设备维护完毕后，维护人员必须及时清理现场，将维修工具和设备归位，确保设备维护结束后的安全性。
低压配电系统保护控制装置的功能与原理低压配电系统保护控制装置是一种重要的电气设备，用于保护和控制低压配电系统。
它的主要功能是监测低压电路中的电流、电压和温度等参数，并根据设定的保护参数实施保护措施，保证系统的安全运行。
1. 保护功能：低压配电系统保护控制装置的主要保护功能包括过载保护、短路保护和地故障保护等。
- 过载保护：当电路中的电流超过额定值时，保护控制装置会及时采取断开电路的措施，避免电线、电缆等设备因过大的电流而损坏或发生事故。
- 短路保护：在电路发生短路时，保护控制装置能够迅速切断电源，防止短路电流造成系统故障和设备损坏。
- 地故障保护：当电路发生接地故障时，保护控制装置会检测到异常电流，并迅速切断电源，防止电流通过接地故障造成电器设备的损坏。
2. 控制功能：除了保护功能外，低压配电系统保护控制装置还具备一定的控制功能。
- 开关控制：保护控制装置可以通过控制开关来实现电路的开关操作，比如对电动机进行启动、停止和反转等操作。
- 微机控制：现代化的低压配电系统保护控制装置通常采用微机控制技术，可以实现智能化的控制功能，包括远程监控、数据采集和故障分析等。
3. 原理：低压配电系统保护控制装置的工作原理是通过传感器对电路中的电流、电压、温度等参数进行监测和采集，再经过电路分析和处理，确定是否需要采取保护措施。
- 传感器：保护控制装置通常配备各种传感器，如电流互感器、电压互感器和温度传感器等，用于实时监测电路中的参数。
- 信号处理：保护控制装置会对传感器采集到的信号进行处理和分析，包括判别信号是否超过设定值、判断故障类型等。
- 保护动作：当保护控制装置判定存在过载、短路或地故障等情况时，会通过触发器或开关等装置实现相应的保护动作，例如切断电源或降低电流等。
为了满足不同的应用要求，低压配电系统保护控制装置通常具备可调节的参数设置功能。
用户可以根据实际需求，设置不同的保护参数，以实现对电气设备的有效保护。
PMC-550M低压电动机保护控制器用户手册（V1.5）深圳市中电电力技术有限公司本说明书版权属深圳市中电电力技术有限公司所有，未经书面许可，不得复制，传播或使用本文件及其内容，违犯者将要对损坏负责。
深圳市中电电力技术有限公司保留所有版权。
我们已经检查了本手册关于描述硬件和软件保持一致的内容，由于不可能完全消除差错，本手册中的数据将定期审核，欢迎提出修改建议，以后版本如有变动，恕不另行通知。
目录1 装置简介 (1)1.1 概述 (1)1.2 产品特点 (1)2 技术指标 (2)2.1 环境条件 (2)2.2 额定参数 (3)2.3 测量范围及准确度 (4)2.4 保护定值误差 (4)2.5 保护参数表 (5)2.6 电气绝缘性能 (6)2.7 机械性能 (7)2.8 电磁兼容性能 (7)3 功能说明 (8)3.1 保护功能 (8)3.1.1 ........................... 起动超时保护9 3.1.2 ............................... 堵转保护9 3.1.3 ......................... 反时限过热保护103.1.4 ............................ TE时间保护113.1.5 ......................... 电流不平衡保护123.1.6 ............................... 缺相保护133.1.7 ............................. 欠功率保护133.1.8 ........................... 工艺联锁保护133.1.9 ....................... 定时限过电流保护133.1.10短路保护 (14)3.1.11 .............................. 接地保护143.1.12剩余电流保护 (14)3.1.13接触器分断能力保护 (14)3.1.14联动出口 (15)3.2 失压再起动功能 (15)3.3 降压起动控制 (16)3.4 正反转控制功能 (16)3.5 直接起动控制功能 (17)3.6 AO输出功能 (17)3.7 装置自检功能 (17)3.8 电动机维护管理功能 (18)3.9 测量功能 (18)3.10 开入/开出功能 (18)3.11 通信功能 (20)3.12 电动机控制权限 (20)4 典型接线 (21)5 安装和使用 (23)5.1 安装 (23)5.1.1 ................................... 环境235.1.2 ............................... 安装尺寸235.2 端子接线 (28)5.2.1 ............................... 工作电源295.2.2 ........................... 接地线的连接295.2.3 ....................... 电压电流输入接线295.3 按键操作 (30)5.4 指示灯 (31)5.5 显示内容说明 (31)5.5.1 ........................... 段码显示说明315.5.2 ........................... 中文显示说明425.6 保护功能使用说明 (51)5.6.1 ........................... 保护参数整定515.6.2 ................. 反时限保护动作特性速查525.6.3 ..................... 电动机额定电流速查535.7 装置故障分析 (53)6 订货需知 (54)6.1 装置订货参数选择 (54)6.2 售后服务承诺 (55)6.2.1 ............................... 质量保证556.2.2 ............................... 软件升级566.2.3 ............................... 质保限制567 手册变更记录 (58)1装置简介1.1概述PMC-550M低压电动机保护控制器是在吸收国内外先进技术的基础上自主研发的电动机保护控制装置。
低压电机的保护与控制摘要：现阶段，随着工业化进程的不断加快以及工业化程度的不断深入，关于电机应用已经逐步普及到了各个行业领域。
我国作为当今全球范围内实力最强的发展中国家，在国家各项优惠政策的不断加持推动下，工业化生产规模逐渐增长，其发展趋势日渐繁荣，随着当前电机的普遍性应用，关于电机的保护与控制问题也成为了当今电机行业当中所关注的重点内容。
基于此，本文就将针对低压电机的保护与控制进行深入的探讨和分析。
关键词：低压电机；保护；控制；化工行业引言随着当代化工业脚步的不断加快，低压电机的整体运行与应用范围也在逐渐延伸。
面对当前新时代的发展局势下，人们的生产生活中处处可见电机的身影，而作为相关人员来说，所需要做的就是要针对电机的保护与控制技术进行更为深入的研究，促使电机保护与控制技术能够实现与时代发展一致的状态，在绝大程度上能够达到电机的时效性保护与控制标准，并促进化工行业的整体发展。
然而，在现阶段在我国化工生产装置当中，所应用的低压电机的过载保护元件基本上都选择的是热继电器，对于启动次数频繁，启动负荷较大的低压电机热保护继电器来说，经常会发生各种误动，从而导致化工生产无法正常运行下去，在整个过程中，由于一部分电机频繁启动的电流促使热继电器热元件的温度不断增高，导致出现了大量的脱扣断电动作，这无疑影响了整体化工生产运行效率。
因此，必须要针对低压电机的保护与控制进行深入的了解与分析。
1低压电机保护与控制概述电机作为一种十分重要的电力设备，被广泛的应用在人们的日常生产生活领域中，可以说电机设备的存在发挥了十分重要的价值作用。
按照当前发展趋势下，电机在我国的应用范围可谓是十分广泛，但是在实际的运行环节当中也经常会产生一系列的应用问题，这些问题的出现一般在于环境恶劣区域所造成的外力影响。
这是因为，部分电机缺乏足够的保护与控制，导致电机经常会在运行过程当中出现不可预料的故障现象，甚至严重的时候还会引发各类安全事故，这不仅对人们造成了生命上的威胁，而且也将带来巨大的经济损失。
所以，对于低压电机的保护与控制必须要展开更为时效性的研究和分析，这样才能够保障人们的生命与财产安全。
一般来说，低压电机的基本参数中涵盖着额定电压、额定电流等众多数据。
从我国当前的市场发展情况来看，生产低压电机的额定电压中包括220V以及380V这两种，在一般状态下380V的额定电压的低压电机在工业化生产当中的运用较为宽泛，而实际电网在运行环节中会产生一定的电压浮动，而这种浮动对于电机输出功率会造成绝大程度上的影响，为了能够促使这种输出影响降低并保有稳定性，必须要采取针对性的保护与控制措施来实现电机工作状态的稳定效率。
此外，面对额定电流来说，当电机电压持续保持在额定数值的范围状态中，功率因素会对低电压的电机额定电流产生一定的影响。
在常规状态下，电机的功率因数应当以0.85进行计算，在这一计算方式与范围中，电机功率保持在1kw状态时，额定电流会在一定时间内达到2A，虽然考虑到电机在使用时间和各类问题标准上存在一定的损耗现象，但每1kv的额定电流也需要按照3A进行测算。
而现如今，随着我国工业化进程的不断建设与推动，科学技术与各项高端产业的发展逐渐增长，我国对于低压电机的保护与制技术也有了更为显著的提升，在现有装置与建设原理上已经实现了较高的控制技术水。
但是，由于工业化建设进程起步时间相对较晚，在与一些其他发达国家相比较下，仍然存在着一定的差距，因此对于低压电机保护与控制仍然需要不断的探索与研究。
2电机的基本电气参数分析2.1额定电压对于我国的化工厂来说，经常应用到的低压电机的额定电压一般保持在380V，而单相鼠笼式异步电机的电压等级则是220V。
在这之中，电网的电压浮动会深度影响到电机整体对于电量的输出功率。
所以，只有电压持续保持在其额定数值的95%到150%的范围中时，电机的整体输出功率才会持续稳定在原有的额定值范围内。
2.2额定频率当前，我国对于交流供电电网的额定频率是50Hz，在这种数值范围中，其偏差不会超过0.5Hz。
那么，电机的整体输出功率将维持在原有的额定值中，不然就会受到一定程度的影响。
在部分化工工程当中，极少数的设备配置电机的额定频率为60Hz左右，但是在实际运行管理过程当中，转速与功率都会大幅度增长，这也是电机额定频率和实际供电频率不同的主要原因。
2.3额定功率在化工工厂当中，所常应用的低压电机的额定功率一般会保持在250kw以下，只有极个别的电机能够实现320kw标准。
2.4额定电流在最初设计和筛选电机热保护继电器时，必须要根据细致的计算方法，通过算电机原有额定电流才能够进行选定。
一般在额定电压状态下，电机额定电流会受到一定功率数值的影响。
通过常规电机功率因数可以通过0.8这个标准进行判断和测算，如果每1kw中约有2A的额定电流，那么对于1.1kw以下的小型电机来说，其自身的损耗占比就会较大。
3电机保护与控制关系及发展现状3.1电机保护与控制关系首先，电机的保护一般与其控制的方法具有一定的关联性，也就是保护当中拥有控制，控制当中也存在保护。
如果说，电机在直接启动后，一般会产生4~7倍的额定电流的启动电流，在整个过程当中通过断路器与接触器进行控制，那么电器的整个触头就能够承受启动电流的接通与分断考核。
而且，如果是在频繁的重复操作下，那么接触器就会引发触头位置的磨损情况加重，最终导致电机损坏。
所以，在日常的运行使用当中，需要与启动器共同串联在主回路当中共同使用，而此时因为启动器当中的接触器承接着接通与启动电流的考核，所以其他的电器只能通过承载的方式进行常规运转，而对于主要的保护功能则是由相关配套的保护装置进行覆盖性的完成。
其次，对于电机的控制而言，还可以应用无触点的控制方法，也就是采取软启动控制系统。
一般是在电机主回路当中，由晶匣管来接通和分断，而有时为了能够规避在部分元件上的持续损耗行为，在正常运转当中也可以采取真空接触器来承载主回路上的负载压力，而这类的控制具有程控以及非程控这两种，更包含着监控与远控模式。
3.2电机保护与控制现状一般而言，电机的基本参数当中涵盖了额定电压额定电流等。
以参数额定电压来说，我国现有的化工生产当中所应用到的低压电机的额定电压包括两种，一种是380V，另外一种就是220V。
面向化工企业日常生产运作中，更多选择的是额定电压数值为380V的低压电机作为主要的动力来源或者是电力输出装置。
不过,因为电网在实际的运行过程当中具有一定的电压波动情况,这种电压波动在一定程度上也会对电机的输出功率产生影响波动。
此外，而面对这种情况，为了可以更为时效性的保障低压电机在工作环节中的输出功率具有其稳定的额定数值。
那么，就必须要针对低压电机展开时效性的保护与控制。
不过，从当前我国低压电机的保护与控制发展现状来看，由于低压电机应用在化工企业生产运行领域较多，在实际的低压电机保护与控制过程当中，缺乏对于保护功能与控制技术的研究和创新，在新时期的发展背景下，低压电机的保护与控制不能够仅仅局限于传统的固化模式中，保护与控制必须要实现技术与电机技术发展的一致水平，这样才能够在最大程度上实现电机的有效保护与控制，并最终保障电机更为高效，安全的工作运行。
但从目前的状态中也不难看出，对于低压电机的保护与控制，缺乏时效性的探索和研究，这也促使工业化的发展受到了一定影响。
4电机的保护与电机的控制4.1电机的保护种类关于低压电机的保护，在具体运行环节中，除了能够符合工作范围的正常运转之外，还需要在具体的线路当中进行监督和管理，一旦发现异常现象，就需要尽快切断电源停机，这样有效避免了低压电机本身及其他机械设备的意外损坏。
然而，针对电机的护种类而言，要从以下几个方面进行分析:①短路保护。
短路现象的发生一般与低压电机绕组及导线故障具有着很大的关联性。
当发生短路情况时，在整体线路当中会引发巨大的瞬时电流现象，这种瞬时电流会引起电机烧坏，导致无法正常使用。
所以，要对电机展开更为综合性的保护设置，当电机出现短路现象时，要及时对电机元件以及电机的电源进行切断，这样能够有效避免电击引发更为严重的损害故障。
此外，在对低压电机进行短路保护时，也可以常规性的采用元器件，其中包含低压断路器以及熔断器等等。
②负荷保护。
关于过负荷保护，也就是过载保护，当低压电机在过载负荷状态下进行运行时，势必会造成电机内部的电流不断流失，而且流失的数值将会逐渐增长，超出其额定电流范围，最终导致电动机组绕上温度不断增长，在高温状态下，电机的散热条件会受到限制，过载运行时间较长，就会将电机的温度不断调高，最终超出标准范围数值，以至于电机绝缘材料出现老化或者是碎裂，这样一来就会促使绝缘性的效果不断降低，低压机电的寿命不断缩减，严重损坏了电动机组。
所以，当低压电机出现过载运行现象超高时，必须要设置好过载保护元件，这样能够有效保障其运行状态的平稳，以最大功效避免电机在过载情况下长时间的运行。
③欠压保护。
一般而言，电机在电网电压过低的状态下，就会处于在一种欠压的负压运行状态中，这时在负载不变的前提条件下，电压的转速会不断缩减降低，导致电机绕组电流逐渐增大，但是其变化幅度并不是很高。
此外，如果采用熔断器与热继电器展开保护，能够促使其电流增加的速度不断加快。
所以，在欠压护状态下，不应该采取这两种原件。
而在对电机组进行欠压保护时，应当采取接触与电磁式的继电器，这样才能够在最快的时间内实现对于欠压的保护。
④断相保护。
对于电机的运行故障而言，断相现象的出现是最为常见的一种故障。
产生这种断相的主要原因也极为复杂。
一般来说，在整体线路当中当某项产生断相情况时，电机会在现有状态下继续断向运行。
然而，这种运行状态显然是不正常的，在整个环节中会出现低过流现象的出现，如果长时间的运行状态下就会导致低压电机出现损坏，产生损坏的主要原因是温度不断超标，出现烧毁现象。
另外，在对电机进行断相保护规划设计时，一般要选择一个三相式热继电器，安装在电机的主回路环节中，该三相式的热电机器必须具有热差动能，这样一来才能够保障电机在运行环节当中一旦产生断线情况，就会立即对热量上升的情况进行调整并降低温度。
与此同时，两相的回路中的电流比时会不断加快而增大，这样会产生较大的热量。
面对此现象，三相回路中需要形成一个热差交流点，热继电器在感应到这种热差交流点时，就会开启运作状态，并通过接触器而停止运行，这样就会实现断向保护的效果。
4.2电机的主要控制对于当前化工行业生产环节中，面对整体生产过程当中的变量情况可以通过相应的元件对电机进行时效性的控制。
不过总体而言，当对电机展开控制设计时，需要保障每一台低压电机都具有一个单独的电机控制原件，在某些特定的状态条件下，可以按照具体工艺流程提出全新的要求和标准，也或者在一些特定的情况下许可标准执行全新的控制器来控制多台低压电机方案。
