低压电动机

Y3系列（IP55）低压大功率三相异步电动机Y3系列低压大功率全封闭自扇冷式鼠笼型转子三相异步电动机，是在Y2系列基础上，采用新材料、新工艺、可靠地技术设计而成，其功率等级及安装尺寸完全符合 IEC 标准。

电动机额定电压为380V 或660V ，额定频率为50Hz ，防护等级为IP55，F 级绝缘，冷却方式为IC411，连续工作制（S1），具有IMB3、IMB35和IMV1三种安装形式。

可广泛应用于驱动无特殊性能要求的各种大功率机械设备，如机床、水泵、风机、压缩机、运输机、搅拌机、农业机械、冶金机械、矿山机械等。

性能参数（380V ，50Hz ）电流 A型 号 额定功率 kW 380V 660V 转速r/min 效率 η% 功率因数cos￠I st /I N T st /T N T M /T N 重量 kg Y3-3551-2 355 615 354 2980 96.4 0.90 6.5 1.3 2.5 Y3-3552-2 400 692 398 2980 96.4 0.90 6.5 1.3 2.5 Y3-3553-2 450 780 449 2980 96.4 0.90 6.5 1.3 2.5 Y3-3551-4 355 636 366 1490 96.3 0.88 6.5 1.6 2.5 Y3-3552-4 400 716 412 1490 96.3 0.88 6.5 1.6 2.5 Y3-3553-4 450 806 464 1490 96.3 0.88 6.5 1.6 2.5 Y3-3551-6 315 587 338 990 96.0 0.82 6.5 1.8 2.5 Y3-3552-6 355 661 381 990 96.0 0.82 6.5 1.8 2.5 Y3-3551-8 250 499 287 740 95.2 0.80 6.5 1.6 2.5 Y3-3552-8 315 629 362 740 95.2 0.82 6.5 1.6 2.5 Y3-3551-10 200 434 250 590 94.7 0.74 6.0 1.4 2.5 Y3-3552-1025054231259094.70.746.01.42.5电流 A 型 号 额定功率 kW 380V 660V 转速r/min 效率 η% 功率因数cos￠I st /I N T st /T N T M /T N 重量 kg Y3-4001-2 450 780 449 2983 96.4 0.90 6.5 1.3 2.5 Y3-4002-2 500 867 499 2983 96.4 0.90 6.5 1.3 2.5 Y3-4003-2 560 960 553 2983 96.5 0.91 6.5 1.2 2.5 Y3-4001-4 450 806 464 1492 96.3 0.88 6.5 1.6 2.5 Y3-4002-4 500 896 516 1492 96.4 0.88 6.5 1.4 2.5 Y3-4003-4 560 992 571 1492 96.4 0.89 6.5 1.4 2.5 Y3-4004-4 630 / 642 1492 96.5 0.89 6.5 1.4 2.5 Y3-4001-6 355 661 381 994 96.0 0.82 6.5 1.8 2.5 Y3-4002-6 400 736 424 994 96.2 0.83 6.5 1.6 2.4 Y3-4003-6 450 828 477 994 96.2 0.83 6.5 1.6 2.4 Y3-4004-6 500 918 529 994 96.4 0.83 6.5 1.6 2.4 Y3-4001-8 315 629 362 745 95.2 0.80 6.5 1.6 2.5 Y3-4002-8 355 688 396 745 95.6 0.80 6.0 1.6 2.4 Y3-4003-8 400 775 446 745 95.6 0.80 6.0 1.6 2.4 Y3-4001-10 250 542 312 595 94.7 0.74 6.0 1.4 2.5 Y3-4002-10 315 653 376 595 95.1 0.77 6.0 1.4 2.5 Y3-4003-10 355 736 424 595 95.1 0.77 6.0 1.3 2.5 Y3-4501-2 560 / 555 2985 96.5 0.91 6.5 1.2 2.5 Y3-4502-2 630 / 625 2985 96.5 0.91 6.5 1.2 2.5 Y3-4503-2 710 / 700 2985 96.6 0.91 6.5 1.2 2.5 Y3-4504-2 800 / 790 2985 96.6 0.91 6.5 1.2 2.5 Y3-4501-4 630 / 645 1495 96.5 0.89 6.5 1.4 2.5 Y3-4502-4 710 / 725 1495 96.5 0.89 6.5 1.4 2.5 Y3-4503-4 800 / 815 1495 96.6 0.90 6.5 1.4 2.5 Y3-4504-4 900 / 915 1495 96.6 0.90 6.5 1.4 2.5 Y3-4501-6 500 / 535 995 96.4 0.83 6.5 1.6 2.4 Y3-4502-6 560 / 600 995 96.4 0.84 6.5 1.6 2.4 Y3-4503-6 630 / 675 995 96.5 0.84 6.5 1.6 2.4 Y3-4504-6 710 / 760 995 96.5 0.84 6.5 1.6 2.4 Y3-4501-8 400 / 450 745 95.6 0.80 6.0 1.6 2.4 Y3-4502-8 450 / 500 745 95.9 0.82 6.0 1.6 2.4 Y3-4503-8 500 / 555 745 96.2 0.82 6.0 1.6 2.4 Y3-4504-8 560 / 625 745 96.2 0.82 6.0 1.6 2.4 Y3-4501-10 355 740 426 595 95.1 0.77 6.0 1.3 2.5 Y3-4502-10 400 830 478 595 95.6 0.77 6.0 1.3 2.5 Y3-4503-1045093053559595.60.776.01.32.5● 安装尺寸（B3 机座带底脚、端盖无凸缘）安装尺寸（mm ） 外形尺寸（mm）机座号极数A B C D E F G H K AB AC AD HD L 2 80 17022711870Y3-355 4~10 630 800 110 21028100355760 770 760 113019202 85 17022761910Y3-400 4~10710 900224120 2103210940035840 860 900 126019752 95 17025862070Y3-450 4~10 800 1000 250 130 2103211945042990 960 940 13802110● 安装尺寸（B35 机座带底脚、端盖有凸缘）安装尺寸（mm ）外形尺寸(mm)机座号极数A B C D E F GH KM N P RS T 凸缘孔数AB AC AD HD L 2 80 170 22 711870Y3-355 4~10 630 800110 210 28 10035584078090024760 770 760113019202 85 170 22 761910Y3-400 4~10 710 900 224120 210 32 109400359408801000840 860 900125519752 95 170 25 862070Y3-4504~10800 1000 250130 210 32 11945042108010001150286 8990 960 94013802110安装尺寸（V1 轴伸向下立式安装、机座不带底脚、端盖有凸缘）安装尺寸（mm ）外形尺寸(mm)机座号极数D E F G M NPRS T凸缘孔数AC AD HF L 2 80 170 22 711920 Y3-355 4~10 110 210 28 100 840 78090024770760122019702 85 170 22 761960Y3-400 4~10 120 210 32 109 940 8801000860 900 12552025 2 95 170 25 862120Y3-450 4~10 130 210 32 1191080 100011502868960 940 15002160。

对于大功率电机来讲，高压电机电流小，扭力大、更加稳定，节能、效率高。

缺点：成本比低压大功率电机大。

工作环境要求高。

低压大功率电机，电流大，稳定性差，能耗较大。

10kv高压电机与380v交流电机相比铜耗相对会小一些，因此电机的效率也会高一些高压电费也便宜，比较经济实惠，软启动一起是工业常用的一种装置，它的种类有很多，有固态软启动、液态软启动、数字软起动等，这些都被广泛的应用于工业的各个程序当中，它们的特点有很多，其中相对而言，高压电机软启动技术特点倍受人们关注，是一款不错的软启动。

那么它的特色有那些的呢？我们一起来看一下。

高压电机软启动，适用于电压3KV,6KV,10KV额定电流在1000A以内的高压鼠笼式异步电动机或异步起动的高压同步电动机。

高压电机软启动采用单相交一交有级变频方式，从1赫兹开始逐步升高送入电机定子的频率和电压，使电动机在起动过程中具有起动电流小，转矩逐步增加的软起动特性，降低系统配电容量，避免起动时的冲击，与目前各种软启动方式（除变频起动外）相比，启动电流更小，并且可以带负载起动。

该产品广泛用于建材、冶金、化工、石化、水利等行业。

产品说明：高压电机软启动的运行通过对晶闸管导通角的控制实现变电压/频率控制可以实现电动机端子电压/频率从一个设定起动值（≤10%Un,1Hz）逐级升压升频至≤40%Un、Fn/3。

然后转为系统频率，恒频升压直至达到系统额定电压/频率。

这样，起动电流和起动转矩可以根据传动条件最优调整。

另外，软起动器还提供有“软停车”功能。

模拟电动机起动过程，电动机额定电压将平滑降低。

由此，可避免驱动突然停滞，这对于水泵驱动（可以避免水锤作用）或输送带传动来说很有必要。

那么高压电机软启动的优点有那些的呢？1、起动方式灵活，具有多级变频起动，电压斜坡起动，电流斜坡起动，恒流动多种方式，具有自由停车（软起动功能）2、起动无冲击平滑起动，可实现有级变频，无级调压起动方式，完全避免了传统软起动由于采用突跳电压技术带来的对设备和负载产生的冲击。

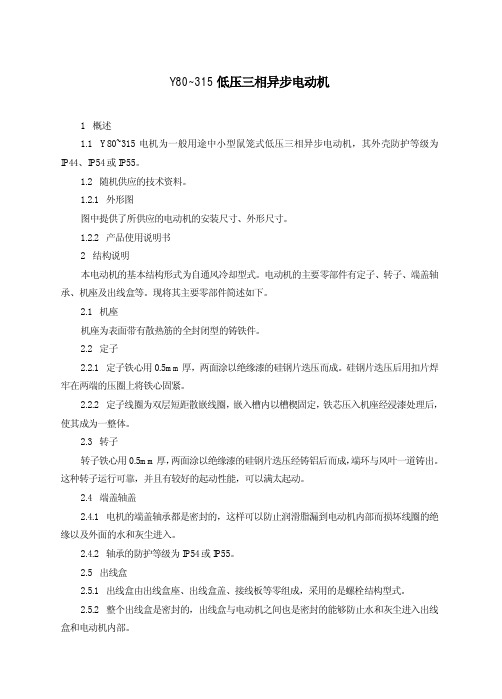

Y80~315低压三相异步电动机1 概述1.1 Y80~315电机为一般用途中小型鼠笼式低压三相异步电动机，其外壳防护等级为IP44、IP54或IP55。

1.2 随机供应的技术资料。

1.2.1 外形图图中提供了所供应的电动机的安装尺寸、外形尺寸。

1.2.2 产品使用说明书2 结构说明本电动机的基本结构形式为自通风冷却型式。

电动机的主要零部件有定子、转子、端盖轴承、机座及出线盒等。

现将其主要零部件简述如下。

2.1 机座机座为表面带有散热筋的全封闭型的铸铁件。

2.2 定子2.2.1 定子铁心用0.5mm厚，两面涂以绝缘漆的硅钢片迭压而成。

硅钢片迭压后用扣片焊牢在两端的压圈上将铁心固紧。

2.2.2 定子线圈为双层短距散嵌线圈，嵌入槽内以槽楔固定，铁芯压入机座经浸漆处理后，使其成为一整体。

2.3 转子转子铁心用0.5mm厚，两面涂以绝缘漆的硅钢片迭压经铸铝后而成，端环与风叶一道铸出。

这种转子运行可靠，并且有较好的起动性能，可以满太起动。

2.4 端盖轴盖2.4.1 电机的端盖轴承都是密封的，这样可以防止润滑脂漏到电动机内部而损坏线圈的绝缘以及外面的水和灰尘进入。

2.4.2 轴承的防护等级为IP54或IP55。

2.5 出线盒2.5.1 出线盒由出线盒座、出线盒盖、接线板等零组成，采用的是螺栓结构型式。

2.5.2 整个出线盒是密封的，出线盒与电动机之间也是密封的能够防止水和灰尘进入出线盒和电动机内部。

2.5.3 出线盒内有接地装置。

3 运输3.1 电动机由制造厂包装后发动，在运输中不得拆箱，否则，电动机容易损坏。

3.2 在装箱及运输途中，电动机必须牢固地固定在箱底木梁上，包装箱内部应有防潮纸，并用油毛毡等垫紧。

3.3 运输时，必须防止电动机翻身，以免损坏电动机。

3.4 一般情况下，电动机不允许在拆开情况下运输。

4 储存4.1 电动机运到后，如不立即安装，也应拆箱清除尘污，并将轴伸端露出的表面擦净，清除原来涂上的临时性涂料、以及表面上的潮气和锈渍等。

低压电机是指额定电压低于1000V的电机，高于等于1000V的是高压电机。

它们二者的区别在哪？今天小编就给大家来细细讲解。

一、在结构上主要区别
（1）线圈的绝缘材料有所区别，低压电机，线圈主要采用漆包线或其他简单的绝缘，如复合纸，高压电机的绝缘通常采用多层结构，如粉云母带，结构更复杂，耐压程度更高。

（2）散热结构上的区别，低压电机主要采用同轴风扇直吹散热，高压电机大多数带有独立的散热器。

（3）轴承结构不同，低压电动机通常前后各有一组轴承，而高压电动机，因为负载较重，通常轴伸端会有两组轴承，非轴伸端的轴承数量根据负载情况而定，而特别大型的电动机会采用滑动轴承。

二、电机运行及成本的比较
（1）电压等级越高，电机容量越大。

（2）电压等级越高，安装成本越高；虽然电压提高电流变小，导线及电缆截面可以选择的小些，但需要的高压断路器、互感器、开关柜等其它设备费用还是提高了。

（3）电压等级越高，总运行成本越低；小电流带来电能损耗减小，从长远来看是合适的，节约的电能累计起来效果惊人。

（4）电压等级越高，占用的空间越大；因为有高压控制柜等占用。

（5）电压等级越高，电机的启动等相对越容易，启动力矩加大，启动、控制相对简单。

（6）电压等级越高，维护管理越复杂；所以小企业愿意用低电压的，大企业愿意用高压电机。

低压电动机保护概述
低压电动机保护是指对低压电动机进行保护措施，以防止电动机在运行过程中出现故障或损坏。

低压电动机保护的主要目的是保护电动机的正常运行，提高电动机的可靠性和使用寿命。

低压电动机保护的概述包括以下几个方面：
1. 过载保护：过载保护是通过对电动机的电流进行监测，当电流超过额定电流的设定值时，保护装置会自动切断电源，防止电动机因过大负载而过热损坏。

2. 短路保护：短路保护是通过对电动机的电压和电流进行监测，当电压或电流异常时，保护装置会自动切断电源，防止电动机因短路而受损。

3. 缺相保护：缺相保护是通过对电动机的电压和电流进行监测，当电源中存在缺相现象时，保护装置会自动切断电源，防止电动机因缺相而无法正常运行。

4. 过热保护：过热保护是通过对电动机的温度进行监测，当电动机温度超过设定值时，保护装置会自动切断电源，防止电动机因过热而受损。

5. 欠压保护：欠压保护是通过对电动机的电压进行监测，当电源电压低于设定值时，保护装置会自动切断电源，防止电动机因欠压而无法正常运行。

除了以上主要的保护措施外，还可以通过对电动机的起动和停止过程进行保护，以及对电动机的转向、速度、振动等参数进行监测，提高电动机的安全性和可靠性。

低压电动机检修标准低压电动机是工业生产中常见的一种设备，其正常运行对生产效率和设备寿命至关重要。

因此，对低压电动机进行定期的检修和维护显得尤为重要。

本文将详细介绍低压电动机检修的标准和步骤，以便保障设备的正常运行和延长设备使用寿命。

首先，进行安全检查。

在进行任何维修工作之前，必须确保设备处于安全状态。

检查电动机周围的环境是否安全，是否有可燃物或易燃物质，以及是否有可能造成触电的危险。

同时，检查电动机的接地线和绝缘性能，确保设备接地良好，绝缘性能符合要求。

其次，进行外观检查。

外观检查是检修的第一步，通过外观检查可以初步了解设备的运行状态。

检查电动机外壳是否有损坏或变形，是否有漏油现象，以及风扇叶片是否完好。

同时，还应检查电动机的连接螺丝是否松动，是否有异常振动的迹象。

接着，进行电气性能检查。

电气性能检查是低压电动机检修的重要环节，包括检查电动机的绝缘电阻、绕组电阻、绝缘电压和接地电阻等。

通过这些检查，可以初步了解电动机的绝缘状态和电气性能是否正常，从而为后续的维修工作提供重要参考。

然后，进行轴承和润滑油检查。

轴承和润滑油是影响电动机正常运行的重要因素。

检查轴承是否有异常噪音或过热现象，同时检查润滑油的油质和油量是否符合要求。

如有必要，应及时更换润滑油并清洗轴承，以保证电动机的正常运行。

最后，进行试运行和综合检查。

在完成以上步骤之后，应进行试运行，检查电动机的运行状态和工作效率。

同时，还应进行综合检查，确保所有维修工作的质量和完整性。

如发现异常情况，应及时进行调整和修复，直至设备运行正常为止。

综上所述，低压电动机的检修标准包括安全检查、外观检查、电气性能检查、轴承和润滑油检查，以及试运行和综合检查。

只有严格按照标准操作，才能保证电动机的正常运行和延长设备使用寿命。

希望本文能对您的工作有所帮助，谢谢阅读！。

附件XX：低压电动机技术规书1总如此1.1额定功率200kW与以上的电动机采用10kV电压供电；额定功率200kW以下电动机采用400V电压供电。

1.2所供电机与其设备需要经过CE认证，产品上带CE标志(CE Marking)。

厂家要按照西门子低压电机来报价。

如果厂家能找到符合CE认证的其他电机厂家，请厂家澄清与西门子低压电机的价格差异，供招标方选择确认。

1.3本技术规书适用于土耳其速马2×255MW燃煤电站项目工程中使用的400V低压电动机与其附件的订货，它包括电机本体与辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求和相关要求。

1.4本技术规书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规的条文，投标方应保证提供符合本规书和最新IEC标准的优质产品。

1.5如果投标方没有以书面对本技术规书的条文提出异议，那么招标方可以认为投标方提供的产品应完全符合本规书的要求。

1.6在签订技术协议之后，买方有权提出因规标准和规程发生变化而产生的一些补充要求，具体项目由买、卖双方共同商定。

1.7本技术规书所使用的标准如遇与投标方所执行的标准发生矛盾时，按较高的标准执行。

1.8本工程采用KKS标识系统。

投标方提供的技术资料(包括图纸)和设计标识必须有KKS编码。

具体标识要求由提出，在设计联络会上讨论确定。

1.9投标方或其技术引进方的产品应在一样容量机组工程或相似条件下有良好的供货业绩和运行记录，并超过三年，已证明安全可靠。

1.10投标方对电机的成套系统设备(含辅助系统与设备)负有全责，即包括分包(或采购)的产品。

1.11本工程可以提供的电源为交流10kV，交流400V/230V，直流220V。

交流电源为50Hz，电压波动围为90%~110%。

直流电源电压波动围为85%~120%。

如果投标方所供设备需要其他电压等级的电源，需自配变压器设备。

1.12设计环境条件：最低温度：<0℃(-10℃为记录值)；最高温度：+40℃；室外相对湿度：100%；电气设备额定运行设计温度：40℃；安装地点污秽等级IV级，泄露比距为/kV〔最高工作线电压〕。

低压蓄电池交流三相异步电动机
低压蓄电池交流三相异步电动机是一种应用广泛的电
动机，它主要应用于电动叉车、电动搬运车、电动牵引车、高尔夫球车、旅游观光车、电动汽车等由蓄电池提供动力的各种车辆中。

这种电动机的工作原理是基于电磁感应原理，通过磁场的变化来驱动转子的转动。

它由定子和转子两部分组成，定子内部有三相绕组，通以交流电后会产生旋转磁场，转子是铝条或铜条穿套在转轴上构成，作为电路的一部分，铝条或铜条中流过电流后会产生感应电动势，并在磁场中受到电磁力的作用而运动。

这种电动机具有结构简单、体积小、重量轻、价格便宜、运行可靠、维护方便等优点，因此在各种车辆中得到了广泛应用。

同时，它也具有效率高、调速性能好等优点，适用于各种需要调速的场合。

总之，低压蓄电池交流三相异步电动机是一种非常实用的电动机，在各种车辆和工业设备中得到了广泛应用。

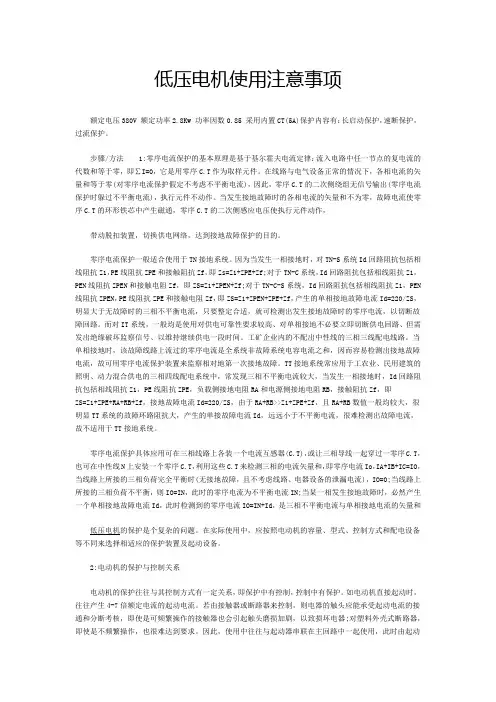

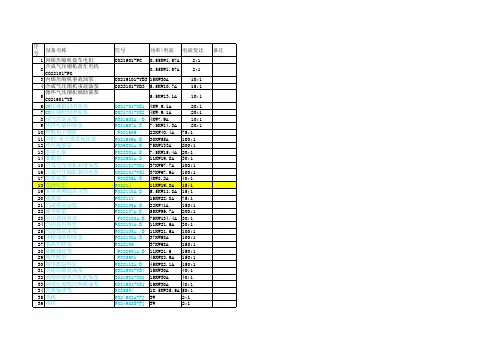

低压电机使用注意事项额定电压380V 额定功率2.8Kw 功率因数0.85 采用内置CT(5A)保护内容有：长启动保护，速断保护，过流保护。

步骤/方法1:零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零，即∑I=0，它是用零序C.T作为取样元件。

在线路与电气设备正常的情况下，各相电流的矢量和等于零(对零序电流保护假定不考虑不平衡电流)，因此，零序C.T的二次侧绕组无信号输出(零序电流保护时躲过不平衡电流)，执行元件不动作。

当发生接地故障时的各相电流的矢量和不为零，故障电流使零序C.T的环形铁芯中产生磁通，零序C.T的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。

零序电流保护一般适合使用于TN接地系统。

因为当发生一相接地时，对TN-S系统Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE和接触阻抗Zf，即Zs=Z1+ZPE+Zf;对于TN-C系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN和接触电阻Zf，即ZS=Z1+ZPEN+Zf;对于TN-C-S系统，Id回路阻抗包括相线阻抗Z1，PEN 线阻抗ZPEN，PE线阻抗ZPE和接触电阻Zf，即ZS=Z1+ZPEN+ZPE+Zf，产生的单相接地故障电流Id=220/ZS，明显大于无故障时的三相不平衡电流，只要整定合适，就可检测出发生接地故障时的零序电流，以切断故障回路。

而对IT系统，一般均是使用对供电可靠性要求较高、对单相接地不必要立即切断供电回路、但需发出绝缘破坏监察信号、以维持继续供电一段时间。

工矿企业内的不配出中性线的三相三线配电线路。

当单相接地时，该故障线路上流过的零序电流是全系统非故障系统电容电流之和，因而容易检测出接地故障电流，故可用零序电流保护装置来监察相对地第一次接地故障。

TT接地系统常应用于工农业、民用建筑的照明、动力混合供电的三相四线配电系统中，常发现三相不平衡电流较大，当发生一相接地时，Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE，负载侧接地电阻RA和电源侧接地电阻RB，接触阻抗Zf，即ZS=Z1+ZPE+RA+RB+Zf，接地故障电流Id=220/ZS，由于RA+RB>>Z1+ZPE+Zf，且RA+RB数值一般均较大，很明显TT系统的故障环路阻抗大，产生的单接故障电流Id，远远小于不平衡电流，很难检测出故障电流，故不适用于TT接地系统。
