微型齿轮减速机参数

微型齿轮减速电机参数及规格
1.微型齿轮减速电机概述
兆威机电的微型齿轮减速电机是微型电机驱动闭式传动减速装置（又称微型齿轮减速马达），就是减速机和电机（或马达）的组合体，用来降低转速和增大转矩，以满足机械设备工作的需要。

而这种组合也可以称为齿轮减速机或者是齿轮减速马达等。

一般来说，微型齿轮减速电机都是由专业的减速电机生产厂进行组装后成套供应的，如果分开两部分购买的话在结合度方面会大大受损。

2.微型齿轮减速电机的参数
兆威机电的微型齿轮减速电机详细：
额定电压有：3v、4.2v、5v、12v、24v
转速范围：11-4318rpm，可调节
输出矩力：1gf.cm-50kgf.cm，可调节
减速比：2-2000,可调节
3mm微型齿轮减速电机参数表。

38mm微型齿轮减速电机参数表。

3.微型齿轮减速电机的规格
兆威机电全系列外径尺寸微型齿轮减速电机：3.4mm、4mm、6mm、8mm、10mm、12mm、16mm、24mm、28mm、30mm、38mm，实际外径尺寸可定制。

微型电机减速机是一种应用广泛的减速传动设备，主要由驱动电机、减速齿轮箱组装而成，也称为微型减速电机，可才有直流电机、步进电机作为驱动源，称为微型直流减速电机、微型步进减速电机，减速齿轮箱可采用行星齿轮箱以及非标齿轮箱作为减速器；微型减速电机参数范围，输出转速范围：5-2000rpm；减速比范围：5-1500；直径规格在3.4mm-38mm之间；电压3V-24V之间，输出力矩范围：1gf.cm到50Kgf.cm的微型减速电机；微型电机减速机参数：产品名称：10MM微型减速电机产品分类：塑胶行星齿轮箱外径：10mm材质：塑料旋转方向：cw&ccw齿轮箱回程差：≤3°轴承：烧结轴承;滚动轴承轴向窜动：≤0.3mm(烧结轴承);≤0.2mm(滚动轴承)输出轴径向负载：≤1N(烧结轴承);≤7N(滚动轴承)工作温度：-20 (85)产品名称：16MM微型减速电机产品分类：塑胶行星齿轮箱外径：16mm材质：塑料旋转方向：cw&ccw齿轮箱回程差：≤3°（可定制）轴承：烧结轴承;滚动轴承轴向窜动：≤0.1mm(烧结轴承);≤0.1mm(滚动轴承)输出轴径向负载：≤10N(烧结轴承);≤20N(滚动轴承)输入速度:≤15000rpm工作温度：-20 (85)产品名称：20MM微型减速电机产品分类：塑胶行星齿轮箱外径：20mm材质：塑料旋转方向：cw&ccw齿轮箱回程差：≤3°（可定制）轴承：烧结轴承;滚动轴承轴向窜动：≤0.1mm(烧结轴承);≤0.1mm(滚动轴承)输出轴径向负载：≤30N(烧结轴承);≤50N(滚动轴承)输入速度:≤15000rpm工作温度：-20 (85)定制参数、规格范围：尺寸规格系列：3.4mm、4mm、6mm、8mm、10mm、12mm、16mm、18mm、20mm、22mm、24mm、28mm、32mm、38mm；齿轮材质：塑胶行星齿轮箱、金属行星齿轮箱电压范围：3V-24V功率范围：0.1W-40W输出力矩范围：1gf.cm到50Kgf.cm减速比范围：5-1500；输出转速范围：5-2000rpm；产品特点：微型减速电机具备体积小、噪音低、精度高、减速范围广、扭矩大、寿命长、效率高、兼具功率分流、多齿啮合独用的特性。

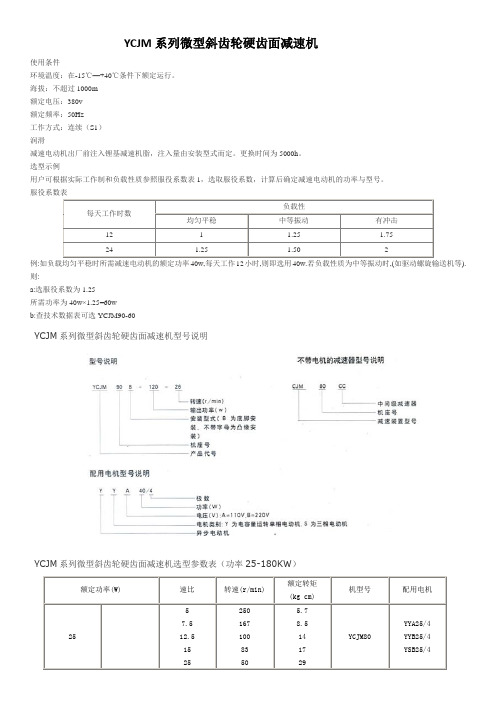

YCJM系列微型斜齿轮硬齿面减速机
使用条件
环境温度：在-15℃—+40℃条件下额定运行。

海拔：不超过1000m
额定电压：380v
额定频率：50Hz
工作方式：连续（S1）
润滑
减速电动机出厂前注入锂基减速机脂，注入量由安装型式而定。

更换时间为5000h。

选型示例
用户可根据实际工作制和负载性质参照服役系数表1，选取服役系数，计算后确定减速电动机的功率与型号。

服役系数表
例:如负载均匀平稳时所需减速电动机的额定功率40w,每天工作12小时,则即选用40w.若负载性质为中等振动时,(如驱动螺旋输送机等).则:
a:选服役系数为1.25
所需功率为40w×1.25=60w
b:查技术数据表可选YCJM90-60
YCJM系列微型斜齿轮硬齿面减速机型号说明
YCJM系列微型斜齿轮硬齿面减速机选型参数表（功率25-180KW）
电机技术数据
YCJM系列微型斜齿轮硬齿面减速机带底脚减速装置
YCJM系列微型斜齿轮硬齿面中间级减速机
YCJM系列微型斜齿轮硬齿面减速机外形安装尺寸。

微型减速电机参数首先，微型减速电机的参数包括外形尺寸、电压、功率、转速、转矩、效率等。

下面逐一介绍：1. 外形尺寸：微型减速电机一般体积小，常见的外形尺寸为直径20-60mm，长度20-60mm之间。

2.电压：微型减速电机的电压一般为直流电压，常见的工作电压有3V、6V、12V等，也可以根据实际需求定制其他电压。

3.功率：微型减速电机的功率一般较小，一般为几瓦以下。

功率与电机的转矩和转速有关，通常根据需要选择合适的功率。

4. 转速：微型减速电机的转速较低，一般为几百转每分钟（rpm）到几千转每分钟（rpm），转速一般与电压和减速比有关。

5. 转矩：微型减速电机的转矩通常较大，一般为几百克·厘米（g·cm）到几千克·厘米（kg·cm）。

转矩的大小取决于电机的设计和减速比。

6.效率：微型减速电机的效率一般为60%左右，即输入功率与输出功率的比值。

效率的大小与电机的设计和质量有关。

除了以上参数外，微型减速电机的工作温度、噪声、寿命等性能指标也需要考虑。

1.工作温度：微型减速电机通常能在较宽的温度范围内正常工作，一般为-10℃至60℃之间。

但在实际使用中，应尽量避免超过额定温度范围。

2.噪声：微型减速电机工作时会产生一定的噪声，一般应控制在50-60分贝（dB）以内，以不影响正常使用。

3.寿命：微型减速电机的寿命一般在几千至几万小时之间，与电机的设计和使用环境有关。

在选用和使用时，应选择质量可靠、经过充分测试和验证的电机。

除了以上参数，还可以根据具体需求选择微型减速电机的控制方式和电机轴向的形式等。

总结起来，微型减速电机的参数包括外形尺寸、电压、功率、转速、转矩、效率、工作温度、噪声和寿命等。

这些参数将根据实际需求进行选择和设计，以满足各种应用领域的要求。

随着科技的发展，微型减速电机的参数也在不断改进和创新，以适应新兴领域的需求。

微型行星齿轮减速器产品规格为外径ф12mm、ф16mm、ф18mm、ф20mm、ф28mm、ф35mm、ф45mm、ф50mm、ф60mm、ф70mm。

微型行星齿轮减速器可与相适宜的（交、直流或空心杯、无刷等）电机匹配，广泛应用于航天航空、光学仪器、自动化控制、仪器仪表、电动门窗、机器人、医疗器械、舞台灯光机、回转广告机、IC卡自动计费流量系统、石油勘探仪器等领域。

本公司产品属于精密级工业减速器，全部采用金属齿轮，经瑞士进口小模数滚齿机冷加工成型。

产品体积小，重量轻，输出转矩大，噪音低，精度高，使用寿命长。

MX系列微型行星齿轮减速器产品技术参数摘要如下：型号：MX16微型行星齿轮减速器（电机）产品描述：外径ф16行星齿轮减速器,减速比1:4-1:4224;噪音：55db效率：70％，转矩：20mN·m－2N·m 可配置直流或交流微电机.型号：MX18微型行星齿轮减速器（电机）产品描述：外径ф18行星齿轮减速器,速比1:5-1:18075;噪音：55db效率：70％，转矩：20mN·m－2N·m 可配置直流或交流微电机.型号：MX20微型行星齿轮减速器（电机）产品描述：外径ф20行星齿轮减速器,速比1:4-1:4224;噪音：55db效率：70％转矩：20mN·m－3N·m可配置直流或交流微电机.型号：MX24微型行星齿轮减速器（电机）产品描述：外径ф24行星齿轮减速器,速比1:4-1:3615;噪音：55db效率：70％转矩：20mN·m－4N·m可配置直流或交流微电机.型号：MX28微型行星齿轮减速器（电机）产品描述：外径ф28行星齿轮减速器,速比1:4-1:18075;噪音：55db效率：70％转矩：20mN·m－5N·m可配置直流或交流微电机.型号：MX35微型行星齿轮减速器（电机）产品描述：外径ф35行星齿轮减速器,速比1:6-1:8856;噪音：55db效率：70％转矩：20mN·m－10N·m可配置直流或交流微电机.型号：MX45微型行星齿轮减速器（电机）产品描述：外径ф45行星齿轮减速器,速比1:4-1:8856;噪音：55db效率：68％转矩：20mN·m－15N·m可配置直流或交流微电机.型号：MX50微型行星齿轮减速器（电机）产品描述：外径ф50行星齿轮减速器,速比1:5.5-1:5032;噪音：55db效率：68％转矩：20mN·m－25N·m 可配置直流或交流微电机.型号：MX60微型行星齿轮减速器（电机）产品描述：外径ф60行星齿轮减速器,速比1:4.5-1:18452;噪音：55db效率：68％转矩：20mN·m－30N·m 可配置直流或交流微电机.型号：MX70微型行星齿轮减速器（电机）产品描述：外径ф70行星齿轮减速器,速比1:9-1:6561;噪音：55db效率：68％转矩：20mN·m－40N·m可配置直流或交流微电机.。

概述12V减速电机属于小型减速电机，简称微型减速机；广泛应用于汽车、家居、电器、自动化、机器人、医疗器械等领域；分类12V减速电机按照齿轮传动结构、用途、功率主要分为齿轮减速电机、行星减速电机、直流减速电机、蜗轮蜗杆减速电机：12V齿轮减速电机齿轮减速电机是利用各级齿轮传动来达到降速的目的.减速器就是由各级齿轮副组成的.比如用小齿轮带动大齿轮就能达到一定的减速的目的,再采用多级这样的结构,就可以大大降低转速了；兆威机电12V齿轮减速电机参数表格：12V行星减速电机行星减速电机高性价比，应用广泛、经济实用、寿命长等优点，在汽车设备、自动化设备运转平台上具备了中低背隙，高效率，高输入转速，高输入扭矩，运转平顺，低噪音等特性，外观及结构设计轻小。

12V行星减速电机参数表格：12V直流减速电机直流减速电机，即齿轮减速电机，是在普通直流电机的基础上，加上配套齿轮减速箱。

齿轮减速箱的作用是，提供较低的转速，较大的力矩。

12V直流减速电机具备体积小、噪音低、耐用等特点；12V直流减速电机参数表格：12V蜗轮蜗杆减速电机蜗轮蜗杆减速机是一种动力传达机构，利用齿轮的速度转换器，将电机（马达）的回转数减速到所要的回转数，并得到较大转矩的机构。

12V蜗轮蜗杆减速电机参数表格：定制参数、规格12V减速电机参数规格尺寸：3mm、4mm、6mm、8mm、10mm、12mm、14mm、16mm、18mm、20mm、22mm、24mm、26mm、28mm、30mm、32mm、38mm电压：3v、4v、5v、6v、12v、24v功率：0.5W-50W速比：2-2000材质：金属齿轮、塑胶齿轮按照实际需求定制小型减速电机参数、规格和性能要求。

应用场景12V减速电机属于小型精密减速电机，通常按照实际应用需求定制参数、规格、性能等要求；12V减速电机广泛应用于汽车传动电机、智能机器人传动电机、智能家居家电设备、自动化设备、电子产品设备、精密医疗器械电机、机械设备传动电机等行业。

齿轮马达减速机也称为齿轮减速电机，齿轮减速机一般用于低转速大扭矩的传动设备，把电动机普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。

齿轮减速机是利用各级齿轮传动来达到降速的目的，减速器就是由各级齿轮副组成的。

比如用小齿轮带动大齿轮就能达到一定的减速的目的，再采用多级这样的结构，就可以大大降低转速了。

齿轮马达减速机按照功率大小分为小功率微型齿轮马达减速机、大功率齿轮马达减速机，两种减速电机直径规格、减速比、输出扭矩等技术参数都不一样。

齿轮马达减速机参数：产品名称：38MM金属齿轮马达减速机产品分类：五金行星齿轮箱外径：38mm材质：五金旋转方向：cw&ccw齿轮箱回程差：≤2°（可定制）轴承：烧结轴承;滚动轴承轴向窜动：≤0.1mm(烧结轴承);≤0.1mm(滚动轴承)输出轴径向负载：≤120N(烧结轴承);≤180N(滚动轴承)输入速度:≤15000rpm工作温度：-30 (100)齿轮马达减速机参数范围：尺寸规格系列：3.4mm、4mm、6mm、8mm、10mm、12mm、16mm、18mm、20mm、22mm、24mm、28mm、32mm、38mm；电压范围：3V-24V功率范围：0.1W-40W齿轮材质：塑胶齿轮、金属齿轮输出力矩范围：1gf.cm到50Kgf.cm减速比范围：5-1500；输出转速范围：5-2000rpm；齿轮马达减速机应用：小功率微型齿轮马达减速机广泛应用在汽车驱动器、电子产品、智能家居设备、机器人驱动、通讯设备、个人护理工具、医疗器械设备、机电设备、电动工具、办公设备、航拍设备等。

产品特点：齿轮马达减速机体积小、噪音低、精度高、减速范围广、扭矩大等特点。

生产厂家主要产品有：1、全系列精密行星齿轮箱减速电机，直径3.4mm-38mm，功率：0.01-40W，输出转速5-2000rpm，减速比5-1500，输出扭矩1gf.cm到50Kgf.cm；2、通用驱动器、调节器齿轮箱传动机构系统;3、定制化精密齿轮、蜗轮、蜗杆传动机构系统;4、精密、微小的塑胶和特殊金属粉末注塑零件及集成装配组件。

小功率微型精密行星齿轮减速电机是一种应用非常广泛的减速传动设备，本文档详细介绍技术参数、性能特点、应用场景、定制开发方案、生产厂家等信息。

精密行星齿轮减速机参数：产品名称：38MM金属减速齿轮箱产品分类：五金行星齿轮箱产品型号：ZWMD038038外径：38mm材质：五金旋转方向：cw&ccw齿轮箱回程差：≤2°（可定制）轴承：烧结轴承;滚动轴承轴向窜动：≤0.1mm(烧结轴承);≤0.1mm(滚动轴承)输出轴径向负载：≤120N(烧结轴承);≤180N(滚动轴承)输入速度:≤15000rpm工作温度：-30 (100)产品名称：24MM金属减速齿轮箱产品分类：五金行星齿轮箱产品型号：ZWBMD024024外径：24mm材质：五金旋转方向：cw&ccw齿轮箱回程差：≤2°（可定制）轴承：烧结轴承;滚动轴承轴向窜动：≤0.1mm;≤0.1mm输出轴径向负载：≤120N;≤170N 输入速度:≤15000rpm工作温度：-30 (100)非标定制精密行星齿轮减速机参数、规格范围：尺寸规格系列：3.4mm、4mm、6mm、8mm、10mm、12mm、16mm、18mm、20mm、22mm、24mm、28mm、32mm、38mm；材质系列：塑胶行星齿轮箱、金属行星齿轮箱电压范围：3V-24V功率范围：0.1W-40W输出力矩范围：1gf.cm到50Kgf.cm减速比范围：5-1500；输出转速范围：5-2000rpm；产品特点：体积小、噪音低、精度高、减速范围广、扭矩大、寿命长、效率高、兼具功率分流、多齿啮合独用的特性。

产品应用：小功率微型精密行星齿轮减速电机广泛应用在智能汽车、智能通讯、智能医疗、智能电子产品、智能机器人。

生产厂家深圳市兆威机电股份有限公司成立于2001年，是一家研发、生产精密传动系统及汽车精密注塑零组件的制造型企业，为客户提供传动方案设计,零件的生产与组装的定制化服务。

概述
小型齿轮减速电机也称为微型齿轮减速电机，是微型电机驱动闭式传动减速装置（又称微型齿轮减速马达），就是减速机和电机（或马达）的组合体，用来降低转速和增大转矩，以满足机械设备工作的需要。

而这种组合也可以称为齿轮减速机或者是齿轮减速马达等。

参数
尺寸：3mm、4mm、6mm、8mm、10mm、12mm、14mm、16mm、18mm、20mm、22mm、24mm、26mm、28mm、30mm、32mm、38mm
电压：3v、4v、5v、6v、12v、24v
功率：0.5W-50W
速比：2-2000
材质：塑胶、金属齿轮
例如20mm小型齿轮减速电机型号：ZWBMD020020
*以上规格数据仅供参考，如有修改恕不另行通知，可按需求定制；
性能
小型齿轮减速电机就是减速电机中的精品，具有很高的技术含量，它拥有最新型技术要求制作，微型减速电机不但节省空间，可靠耐用，承受过载能力高等特点，而且还具有能耗低，体积小、振动小，噪音低，节能高、耐用等特点。

用途
小型齿轮减速电机具备简化设计、节省空间、延长使用寿命、降低噪音、提高扭矩和负载能力等特点；通常是根据实际用途来定制小型齿轮减速电机参数、性能的要求。

广泛应用于汽车传动、精密医疗器械、电子产品、自动工业化、机器人传动、家用电器、智能家居、
精密机械设备等行业。

品牌
深圳市兆威机电股份有限公司成立于2001年，是一家研发、生产精密传动系统及汽车精密注塑零组件的制造型企业，为客户提供传动方案设计,零件的生产与组装的定制化服务。
