保利百合花园水电安装施工组织设计方案第一章工程概况广州百合花园第九组商住楼位于广州市工业大道南,是广州保利地产开发公司投资建设的民用商品楼,首层以下为半地下室摩托车、自行车库,其上部为一栋11层塔楼,建筑面积约为15905M²。
设计单位为广州智海建筑工程技术,监理单位为广州恒茂工程监理公司。
室内水电工程的施工主要内容有:室内生活给排水系统安装、室内低压电气设备及线路安装〔不包括低压配电柜及高压线路局部安装〕、电视、预埋管理安装。
第二章安装工程的技术依据1、施工图:DS-01~DS-48;SS-01~SS-162、有关安装工程施工及验收标准:A、?建筑电气工程施质量验收标准?〔GB50303—2002〕B、?建筑给水排水及采暖工程施工质量验收标准?〔GB50242—2002〕C、?建筑排水硬聚氯乙烯管道工程技术标准?〔CJJ/T29-98〕D、?电气装置安装工程低压电器施工及验收标准?〔GB50254—96〕E、?电气装置安装工程电缆线路施工及验收标准?〔GB50168—92〕F、?电气装置安装工程接地装置施工及验收标准?〔GB50169—92〕G、?电气装置安装工程1KV以下及以下配线工程施工及验收标准?〔GB50258—96〕H、?电气装置安装工程电气照明装置施工及验收标准?〔GB50259—96〕第三章施工部署1、工程法管理(1)、我司在此工程中实行工程法管理,以工程经理为核心,对工程的各个生产要素进行最优化的搭置与组合,使工程的运作到达最正确效果,有利于工程经理在授权范围内统筹安排,均衡施工,对工程的进度、质量进行有效控制。
(2)、实行工程施工管理可以调动工程部的主观能动性和提高工程各施工人元的积极性,还可以缩小业主和施工单位的距离。
工程部经理既是决策机构,又是责任机构和执行机构,是公司对工程工程实施的全权代表,这样一来就便于保证施工工程按照既定的目标高速优质低耗地顺利完成全面完成。
百花苑小区安全施工组织B制:黄华琨审核:许前永审定:黄红英编制日期:xx年5月20日目录第一章工程概况及编制说明…………………………………、501、1 工程概况01、2 编制说明第二章安全施工管理目标………………………………………、602、1 坚持贯彻“安全第一,预防为主”方针02、2 安全施工管理目标02、3 安全技术达标方案第三章安全施工保证措施……………………………………、1203、1 组织领导保证体系03、2 安全生产管理责任制度03、3 安全技术管理第四章安全文明施工…………………………………………、、1704、1 一般规定04、2 进行全封闭施工04、3 场地、道路04、4 临时设施04、5 职工宿舍04、6 职工食堂04、7 厕所、浴室04、8 施工场地环境第五公司重大质量安全事故应急预案...........................、2105、1强化安全生产教育与管理05、2 预防高处坠落05、3预防机械伤害05、4预防电击事故第六项目部重大质量安全事故专项案..............................、、25 06、1 建筑、装修材料进场控制06、2 施工用料控制06、3 检测验收及相关资料第七章施工安全用电.............................................2607、1 电源线路07、2 配电设备07、3 用电安全07、4 导线安全验算第八章脚手架的安全设计 (29)10、1 地基与基础10、2 架体主要设计尺寸10、 3 架体主要设计尺寸第九章模板的安全设计 (41)11、1 主要材料选用11、2 模板制作与安装11、3 模板拆除11、 4 模板工程设计计算第章人身安全防护与管理 (10)12、1 强化安全生产教育与管理12、2 预防高处坠落12、3 安全网挂设必须符合下列标准12、4 安全带必须符合“GB-6095《安全带》”相应质量标准12、5 预防机械伤害12、 6 预防电击事故第一章室内环境质量控制 (47)13、1 建筑、装修材料进场控制13、2 施工用料控制13、3 检测验收及相关资料第一章工程概况及编制说明01、1 工程概况项目为:百花苑小区B区,位于南宁市百花岭路。

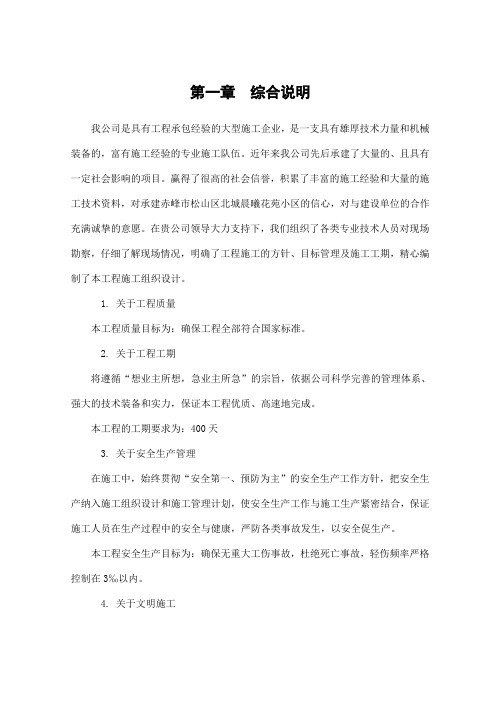

第一章综合说明我公司是具有工程承包经验的大型施工企业,是一支具有雄厚技术力量和机械装备的,富有施工经验的专业施工队伍。
近年来我公司先后承建了大量的、且具有一定社会影响的项目。
赢得了很高的社会信誉,积累了丰富的施工经验和大量的施工技术资料,对承建赤峰市松山区北城晨曦花苑小区的信心,对与建设单位的合作充满诚挚的意愿。
在贵公司领导大力支持下,我们组织了各类专业技术人员对现场勘察,仔细了解现场情况,明确了工程施工的方针、目标管理及施工工期,精心编制了本工程施工组织设计。
1. 关于工程质量本工程质量目标为:确保工程全部符合国家标准。
2. 关于工程工期将遵循“想业主所想,急业主所急”的宗旨,依据公司科学完善的管理体系、强大的技术装备和实力,保证本工程优质、高速地完成。
本工程的工期要求为:400天3. 关于安全生产管理在施工中,始终贯彻“安全第一、预防为主”的安全生产工作方针,把安全生产纳入施工组织设计和施工管理计划,使安全生产工作与施工生产紧密结合,保证施工人员在生产过程中的安全与健康,严防各类事故发生,以安全促生产。
本工程安全生产目标为:确保无重大工伤事故,杜绝死亡事故,轻伤频率严格控制在3‟以内。
4. 关于文明施工文明施工工作与工程顺利进行有着密切的关系,同时也是体现企业综合素质和整体实力的一个重要环节。
施工中,我们将把文明施工管理作为本工程施工管理的重要内容,认真贯彻执行建设部、赤峰市关于施工现场文明施工管理的各项规定,将施工现场建成整洁、文明、环保的文明工地。
5. 关于项目管理领导班子为确保本工程全方位的组织管理能够顺利实施,我公司将调派具有类似建筑施工管理经验,并具有丰富施工管理经验的高素质工程技术人员和管理人员组成项目经理部。
全面履行对业主的承诺,并密切配合当地政府的工作,以确保工程顺利进行。
6. 关于施工中对周边环境的保护本工程所在地位于赤峰市松山区,周遍比较空旷环境条件较好,现场必须要做的是道路的保护工作。

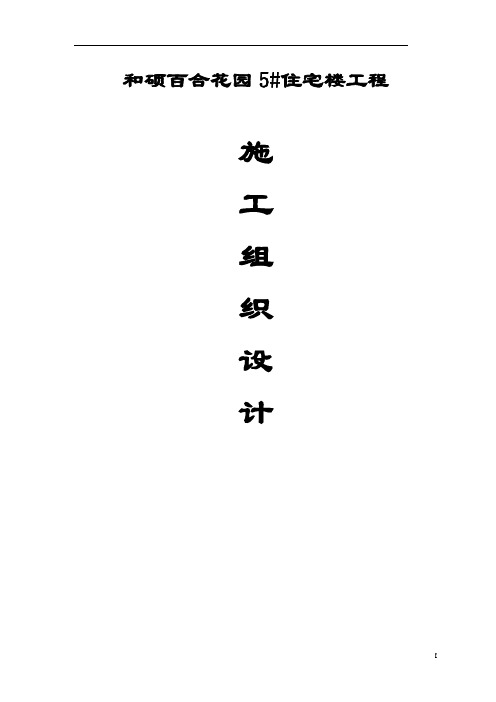

和硕百合花园5#住宅楼工程施工组织设计目录第一章编制说明 (1)第一节编制依据 (1)第二节编制原则 (2)第二章工程概况及工程特点 (2)第一节工程概况 (2)第二节施工条件与工程特点 (3)第三章施工部署 (5)第一节项目组织机构 (5)1.项目管理框架图 (5)第二节工程管理目标 (6)第三节劳动力组织 (6)第四节主要施工机械的投入(主要施工机械设备计划表) (7)第五节场区用电、用水计划 (8)第六节物资供应 (9)第七节施工配合 (9)第四章基础工程施工方案 (10)第一节土方工程 (10)第二节地下室施工方法 (13)第五章主体工程施工方案 (15)第一节施工准备 (15)第二节工程测量 (16)第三节钢筋工程 (17)第四节模板工程 (19)第五节脚手架工程 (25)第六节混凝土工程 (26)第七节砌体工程 (29)第八节防水工程 (30)第九节装饰装修工程 (34)第十节门窗安装 (37)第十一节外墙保温施工 (40)第十二节沉降观测 (43)第六章安装工程施工方案 (45)第一节工程概况 (45)第二节施工配合 (46)第三节分部、分项施工方案 (48)第四节施工进度计划与劳动力安排 (57)第七章关键部位施工方法及技术、质量措施 (58)第一节防止墙体开裂施工方案 (58)第二节大体积混凝土施工 (59)第八章施工现场总平面布置及管理 (60)第一节总则 (60)第二节垂直运输设备的布置 (61)第三节现场道路及临时设施布置 (61)第四节现场办公室布置 (61)第五节临时用电、临时用水及场区排水平面布置 (61)第六节施工临时用地表 (61)第七节解决现场狭窄的措施 (62)第九章施工进度计划 (63)第一节总体施工工期控制 (63)第二节进度计划保证措施 (63)第十章质量等级、质量保障措施 (65)第一节质量等级目标 (65)第二节质量管理 (65)第三节质量保证措施 (67)第四节质量通病与预防措施 (68)第五节质量管理制度 (70)第十一章安全生产管理 (73)第十二章文明施工和环境保护措施 (79)第十三章回访保修措施 (84)第一章编制说明第一节编制依据1、《中华人民共和国建筑法》、《建设工程质量管理条例》及强制性条文2、施工图设计文件3、图纸会审文件4 、地质勘勘察报告5 、工程建设施工合同6、国家和地方有关法律,法规及各级政府部门的有关文件《建筑地基基础施工质量验收规范》(GB50202-2002)《混凝凝土结构工程施工质量验收规范》(GB50204-2002)《砌体工程施工质量验收规范》(GB50203-2002)《屋面工程质量验收规范》(GB50207-2002)《建筑地面工程施工质量验收规范》(GB50209-2002)《建筑装饰装修工程施工质量验收规范》(GB50210-2002)《建筑节能工程施工验收规范》GB50411-2007《钢筋焊接及验收规范》(JGJ18-9616、GBJ243-82)《钢筋焊接接头试验方法》(JGJ27-86)《建筑工程施工质量验收统一标准》(GB50300-2001)《混凝土质量控制标准》(GB50164-92)《混凝土强度检验评定标准》(GBJ107-87)《建筑给排水及采暖工程施工质量验收规范》(GB-50242-2002)《通风与空调工程施工质量验收规范》(GB-50243-2002)《建筑电气安装工程施工质量验收规范》(GB50303-2002)《火灾自动报警系统施工及验收规范》(GB50166-92)《混凝土外加剂应用技术规范》(GBJ119-88)《塑料门窗安装及验收规程》(JGJ-103-96)《钢筋混凝土用钢筋》(GB1499.1-2007、GB1499.2-2007)《硅酸盐水泥、普通硅酸盐水泥》(GB175-2007)《砌体工程现场检验技术标准》(GB/T50315-2000)《城市建设档案著录规范》(GB/T50323-2001)《建设工程文件归档整理规范》(GB/T50328-2001)《建筑工程项目管理规范》(GB/T50326)《建筑施工扣件钢管脚手架安全技术规范》(JGJ130-2001)《民用建筑工程室内外环境污染控制规范》(GB50325-2001)《建筑施工安全检查标准》(JGJ59-99)《建筑施工高处作业安全技术规程》(JGJ80-91)《建筑机械使用安全技术规程》(JBJ33-2001)《施工现场临时用电安全技术规范》(JGJ46-2005)《建筑工程施工现场供用电安全规范》(GB50194-93)第二节编制原则1、严格遵守现行的技术规范、施工规程和施工质量验收标准。

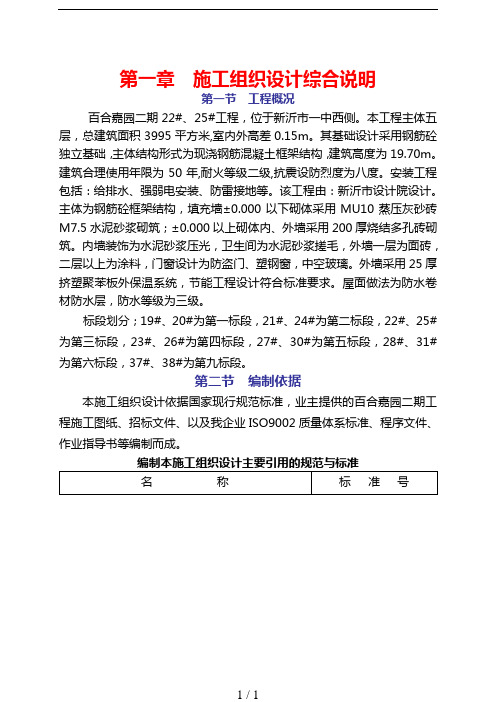

第一章施工组织设计综合说明第一节工程概况百合嘉园二期22#、25#工程,位于新沂市一中西侧。
本工程主体五层,总建筑面积3995平方米,室内外高差0.15m。
其基础设计采用钢筋砼独立基础,主体结构形式为现浇钢筋混凝土框架结构,建筑高度为19.70m。
建筑合理使用年限为50年,耐火等级二级,抗震设防烈度为八度。
安装工程包括:给排水、强弱电安装、防雷接地等。
该工程由:新沂市设计院设计。
主体为钢筋砼框架结构,填充墙±0.000以下砌体采用MU10蒸压灰砂砖M7.5水泥砂浆砌筑;±0.000以上砌体内、外墙采用200厚烧结多孔砖砌筑。
内墙装饰为水泥砂浆压光,卫生间为水泥砂浆搓毛,外墙一层为面砖,二层以上为涂料,门窗设计为防盗门、塑钢窗,中空玻璃。
外墙采用25厚挤塑聚苯板外保温系统,节能工程设计符合标准要求。
屋面做法为防水卷材防水层,防水等级为三级。
标段划分;19#、20#为第一标段,21#、24#为第二标段,22#、25#为第三标段,23#、26#为第四标段,27#、30#为第五标段,28#、31#为第六标段,37#、38#为第九标段。
第二节编制依据本施工组织设计依据国家现行规范标准,业主提供的百合嘉园二期工程施工图纸、招标文件、以及我企业ISO9002质量体系标准、程序文件、作业指导书等编制而成。
本工程将依据《建设工程项目管理规范》的规定,实施项目管理,以质量为中心,建立本工程质量管理体系。
编制项目质量计划,保证项目质量管理体系的有效运行,选配高素质的壹级项目经理,组建项目经理部,由项目经理主管土建、安装等工作,积极推广应用新技术、新工艺、新设备、新材料,精心组织、科学管理,切实控制工程进度,按期优质完成施工任务,为招标单位提供优质的产品和优良的服务。
一、实施目标本工程将全面贯彻《建设工程项目管理规范》的精神,科学化、规范化的进行项目管理,采用成熟的施工工艺,以强有力的技术和管理手段,促进施工顺利进行。

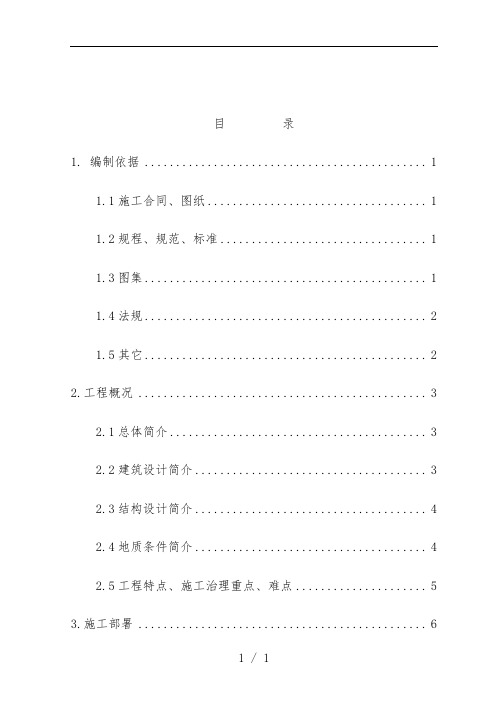

目录1. 编制依据 (1)1.1施工合同、图纸 (1)1.2规程、规范、标准 (1)1.3图集 (1)1.4法规 (2)1.5其它 (2)2.工程概况 (3)2.1总体简介 (3)2.2建筑设计简介 (3)2.3结构设计简介 (4)2.4地质条件简介 (4)2.5工程特点、施工治理重点、难点 (5)3.施工部署 (6)3.1项目治理体系 (6)3.2工程项目治理的要紧目标 (10)3.3施工安排 (11)3.4施工现场平面布置 (13)3.5施工机具、模板 (14)3.6材料预备 (15)3.7劳动力预备 (15)3.8 现场临时用电 (16)4.总承包及相关协调治理措施 (18)4.1与业主的配合 (19)4.2与监理单位的协调配合 (20)4.3与设计单位的协调配合 (20)4.4分包治理 (21)5.要紧分部分项工程施工方案 (23)5.1技术预备 (23)5.2高层建筑测量工程 (25)5.3土方及降水施工 (29)5.4防水工程 (33)5.5钢筋工程 (35)5.6模板工程 (39)5.7砼工程 (43)5.8墙体工程 (48)5.9砌体墙面抹灰 (49)5.10屋面工程施工 (51)5.11外墙涂料 (53)5.12内墙面、顶棚涂料工程 (53)5.13油漆工程 (54)5.14扶手安装工程 (55)5.15门窗工程 (55)5.16质量通病防治措施 (56)5.17水电安装 (59)5.18脚手架工程 (62)5.19群塔施工 (69)5.20建筑沉降观测 (71)5.21建筑节能施工 (72)6.季节性施工措施 (73)6.1雨季施工方法 (73)6.2冬季施工方法 (77)7.质量保证体系及措施 (81)7.1质量目标 (81)7.2质量操纵和保证的指导原则 (81)7.3建立有效的质量治理保证体系 (82)7.4实施“过程精品”工程 (83)7.5质量治理程序 (85)7.6工程试验 (87)7.7保证工程质量的具体措施 (89)7.8各时期的质量操纵内容 (92)7.9工序活动的质量操纵 (93)7.10要紧分项的质量保证措施 (95)7.11创优保证措施 (99)7.12质量操纵点的操纵措施 (99)7.13成品爱护措施 (101)8.安全、消防、保卫治理体系及保证措施 (106)8.1施工安全目标治理 (106)8.2施工安全保证与监督体系 (106)8.3安全治理制度 (108)8.4安全生产的保证措施 (110)8.5消防、保卫措施 (115)9.环境爱护与文明施工治理体系及保证措施 (117)9.1治理目标 (117)9.2组织保证 (117)9.3环境治理体系 (118)9.4工作制度 (118)9.5环境爱护、文明施工(操纵扬尘污染)治理措施 (118)9.6确保正常秩序的措施 (122)9.7卫生防疫措施 (123)10.保证工期措施 (124)10.1工期保证组织措施 (124)10.2工期保证技术措施 (124)10.3施工打算治理 (125)10.4工期保证治理措施 (127)10.5资金、材料对工期的保证 (128)10.6总包治理的保障 (128)10.7良好外围环境对工期的保证 (129)11.降低工程造价措施 (131)11.1建立项目成本核算体系 (131)11.2项目治理节约措施 (131)11.3施工技术节约措施 (132)11.4计算机应用 (133)1. 编制依据1.1施工合同、图纸五一花苑C区一标段工程施工合同。
目录第一章工程概况第一节建筑设计第二节结构设计第二章施工条件及特点第一节施工条件第二节工程特点第三章施工组织机构及各部门职责第一节施工组织机构第二节项目经理主要成员及各部门职责第三节工程施工管理目标及管理体系第四节施工准备第四章施工部署方案和措施第一节施工顺序第二节施工工期安排第三节主要施工方法的确定第四节主要施工机械机具安排第五节拟投入的劳动力计划第六节主要分部分项工程施工方案第七节各部门质量管理职责和质量保证措施第八节工期保证措施第九节安全生产保证措施第十节文明施工保证措施第十一节环境保护措施第一章工程概况该标段工程为佳和花苑6#楼,本工程位于博山李家窑村内,系五层带两层地下储藏室砖混结构住宅楼工程,建筑面积5786m2,建筑高度16.60m,地下室层高2.40m标准层层高2.8m。
本工程耐久年限三级50年;抗震设防烈度7度。
第一节:建筑设计本工程外墙为聚苯板保温后镶贴外墙瓷板;内墙混合砂浆抹灰,刮腻子两遍,楼地面为水泥砂浆面层;外窗采用优质塑钢窗,内门为木门。
屋面采用Φ110PVC落水管有组织排水。
第二节:结构设计本工程基础形式为钢筋砼条形基础,±0.00以下采用MU15煤矸石烧结实心砖,±0.00以上采用MU15煤矸石多孔砖。
第二章施工条件及特点第一节:施工条件施工现场三通一平已经完成,工程所处位置交通方便,有利于物资、设备供应。
我公司有丰富的类似工程施工经验,完全有能力保证优质高效完成任务。
第二节:工程特点本工程为砖混结构,基础为钢筋砼条形基础。
本工程工期要求较紧,在施工过程中,要最大限度地挖掘关键线路的潜力,各工序的穿插要紧凑,工序施工时间尽量压缩。
第三章施工组织机构及各部门职责第一节:施工组织机构一旦我单位中标,我公司将该工程列为重点工程,成立工程项目经理部,并派承建过同类工程有成熟经验的项目经理、项目总工程师、项目副经理及工程管理人员组建项目部,并配备有熟练操作技术的专业班组。
四、五、六、七、八、九、十、编制依据及原则工程概况项目经理部的组成施工部署及现场平面布置施工进度计划及工期保证措施施工方案质量保证措施使用新技术、新工艺的可行性主要机械设备供应计划主要材料构配件计划一、劳动力安排十二、安全措施十三、文明施工措施55 69 70 71 71 71 75百合花园1#、2#、3#、4#楼施工组织设计、编制依据及原则1、陕西省建筑科学设计研究院设计的百合花园1#、2#、3#、4# 楼四栋多层的建筑、结构、水、暖、电施工图。
2、《中华人民共和国合同法》、《中华人民共和国建筑法》、《建设工程质量管理条例》等。
3、现行国家建筑施工规范、技术规程及相关的行业标准、国家建设工程标准强制性条文等。
4、我公司ISO9001:2000 质量管理体系的相关要素和要求、公司与之相配套的文件、作业指导书及其相关文件。
5、我公司现有的机械设备、技术力量及多年积累的同类工程施工经验。
6、国家建设部推广应用的“十项” 新技术、新材料及新工艺标准。
二、工程概况百合花园1#、2#、3#、4#楼位于西安市南郊丁白路北侧,西斜七路南侧,太白南路东侧,东邻太白小区,北临斯诺学校。
建设单位为西安华泰房地产开发公司,设计单位为陕西省建筑科学设计研究院,勘察单位为兵器工业部西北勘察院西安分院。
本工程项目由四个单位工程组成,总建筑面积约为15000m2,22其中:1#楼建筑面积5019.8m, 2#楼建筑面积4026m, 3#楼建筑面积3855m, 4#楼建筑面积3781.5m2。
1#、2#、3#楼为6层砖混结构,楼板为现浇结构。
基础为条形砖基础。
4#楼为6层砖混结构,地上六层,地下为一层人防,基础为钢筋砼条形基础,建筑物采用商品混凝土,抗震设防烈度为8度。
建筑特点:1#、2#、3#、4#楼均为坡屋面。
每栋楼为三个单元,一梯两户。
外墙采用面砖。
三、项目经理部组成根据本工程的特点,我公司决定将该工程列为分公司的重点信誉项目,按照项目法施工管理,成立陕建五公司百合花园项目部,委派我公司实践经验丰富和管理水平高的张福胜同志担任项目经理,王昌同志担任技术总负责。
装修工程施工方案一、施工要点1)装修工作要尽早投入,以缩短工期。
地下室部分验收应开始抹灰、装修。
2)门窗,由加工单位安装,土建提供必要的配合与协助,并统一安排其进度。
和进出场时间。
3)外墙抹灰必须结顶后进行。
以便统一吊线分格,确保质量,外墙涂料要紧跟抹灰进行,争取尽快下架。
为户外工程地下管线施工创建条件。
4)装修工作应一层一层的组织抹灰工、木工、油漆工、水电工、流水作业、一个工序紧跟一个工序的进行。
粗装修按先粉平顶,墙面,再做地面和依据按先湿作业,再干作业的原则进行,木工装门窗,水电工配管线一定要紧跟土建收尾进行与其交叉施工,平行流水。
2.装修工艺流程:结构验收→装饰准备→(砌隔墙,安门窗框等)各项工序应先做样板间、样板套、样板块,以样板引路经验收合格后→大面积粉刷→局部高级粉刷→油漆、玻璃二、墙面抹灰操作工艺:1.基层处理:清除墙面的灰尘、污垢、碱膜、砂浆块等符着物,要洒水润湿。
混凝土墙面,可采用砼界面剂,加气块界面剂结硬后再进行底层抹灰作业,以增强底层灰与墙体的附着力。
2.套方、吊直,做灰饼(打墩)。
抹底层灰前必须先找好规矩,即四角规方,横线找平,立线吊直,弹出基准线和墙裙,踢脚板线。
可先用托线板检查墙面平整、垂直程度,并在控制阳角方正 (可用方尺规方)的情况下大致确定抹灰厚度后(最薄处一般不小于7mm),进行挂线(称线)“打墩”(打墩的厚度应不包括面层)。
每隔1.2~1.5m左右及在门窗口阳角等处上下各补做若干个砂浆墩。
3.墙面冲筋(打栏):待砂浆墩结硬后,使用与抹灰层相同的砂浆,在上下砂浆墩之间做宽约30~50mm的灰浆带,并以上下砂浆墩为准用压尺推平。
冲筋(打栏)完成后应待其稍干后才能进行墙面底层抹灰作业。
4.做护角:根据砂浆墩和门框边离墙面的空隙,用方尺规方后,分别在阳角吊直和固定好靠尺板,抹出水泥砂浆护角,并用阴角抹子推出小圆角,最后利用靠尺板,在阳角两边50mm以处位置,以40°斜角将多余砂浆切除、清净。
花苑小区一期工程施工组织设计花苑小区一期工程施工组织设计姓名:学号:班级:指导老师:提交日期:目录1 工程概况 (2)1.1 工程概述 (2)1.2 建筑工程概况 (2)1.3 结构工程概况 (2)1.4 工程条件及特点 (2)2 施工组织机构 (4)2.1 施工组织机构 (4)2.2 工程管理目标 (4)2.3 施工安排及部署 (4)3 施工准备计划 (7)3.1 施工准备工作 (7)3.2 技术准备 (8)3.3 材料准备计划 (8)3.4 施工准备 (9)4 劳动力组织计划及工期保证措施 (10)4.1 劳动力组织计划 (10)4.2 工期保证措施 (11)5 施工总平面布置 (12)15.1 施工现场概况 (12)5.2 施工总平面布置原则 (12)5.3 现场施工道路及临时建房屋计划 (12)5.4 垂直运输机具的布置 (13)5.5 施工现场环境保护、安全文明规划 (13)5.6 施工总平面图 (13)6 工程质量保证措施 (14)6.1 质量目标 (14)6.2 质量原则 (14)6.3 工程质量保证措施 (14)6.5 冬雨季施工措施 (20)7 安全文明施工及生态环境保护措施 (22)7.1 安全生产的技术组织措施 (22)7.2 文明施工的技术组织措施 (22)本工程采用的技术规范 (27)附图 (27)21 工程概况1.1 工程概述本工程为成都理工大学工程技术学院新建的职工住宅小区,位于乐山市茂名路与官山三路交叉处。
建筑面积约3000m2。
本工程质量:符合国家现行《工程施工质量验收规范》标准。
根据相关文件及公司多次施工类似工程经验,我们将工期定为400日历天,并保证400日历天内完成招标要求的全部工程内容。
1.2 建筑工程概况该拟建工程小区内共有6栋住宅楼,每栋为两个单元,每栋五层,每层高3.0米。
内、外墙均为240mm,隔断墙120mm;屋面为二毡三油防水;外墙为干粘石面层,内墙为20mm水泥砂浆抹面,顶板勾缝喷浆,露面为普通地面。
百合花苑7-10#楼施工组织设计编制单位:郑州市基础设施配套公司编制日期:2001年12月20日目录一、工程概况4二、施工准备4三、施工段划分及施工流向 6四、劳动力组织 6五、主要分部分项工程施工方法7(一)基础工程7 (二)砌体工程8 (三)钢筋工程9 (四)模板工程10 (五)混凝土工程11 (六)装饰工程12 (七)屋面防水、卫生间防水措施13 (八)安装工程14六、现场管理机构17七、采用新技术、新工艺缩短工期,提高质量组织措施18八、确保工程质量和创优技术组织措施18九、确保安全施工的技术组织措施24十、确保工期的组织措施28 十一、确保文明施工管理措施31 十二、雨期施工措施33十三、农忙季节保证正常施工措施34 十四、防噪音及减少扰民措施35 十五、预防质量通病措施35 十六、主要施工机械设备表(见后附表)十七、劳动力计划表(见后附表)十八、施工进度网络图(见后附图)十九、施工总平面图及临时用地表(见后附图)二十、项目管理班子配备情况(见后附图)一、工程概况本工程为百合花苑7-10#楼,建筑面积7#楼10317M2、8#楼15638M2、9#楼11788M2、10#楼14677M,位于凤台路,7、8#楼为框架十一层结构,9、10#楼为框架十二层结构,按七度抗震设防,框架抗震等级为二、三级。
基础为复合地基,采用钢筋砼筏板基础,砼标号为C30,现浇C30、C35钢筋砼框架梁、柱、楼板为现浇钢筋混凝土板,砖基采用M5水泥砂浆砌240厚,框架填充墙采用M5混合砂浆砌加气砼块A3.5,地基承载力fk=180kpa,应选第二层粉土做基础持力层。
安装工程有上、下水、电气,室外接至户外干线。
二、施工准备1、技术准备①认真审查图纸,组织图纸会审。
②组织学习有关标准,规程及施工验收规范。
③提出各种材料半成品、成品、机具、设备等需用计划、组织配料翻样。
④各级技术人员做好技术交底。
对工程的重要部分和重大施工总工组织编制分项工程的详细方案和工艺卡。
⑤对采用的新技术、新工艺组织施工人员进行培训,考核后上岗。
⑥与甲方办理有关技术资料的交接手续,做好定位、标高、高程控制点的测量和复核工作。
2、现场准备①平整场地:四周做排水沟,防止雨水流入基坑,周围场地根据室外地坪标高的要求,进行平整,对料场加以硬化。
并根据平面布置图修建临时办公用房和敷设临进水电管线。
②测量放线及沉降观测。
A、平面控制及放线根据建筑轴线测设建筑基线,并设标准轴线固定桩和固定标准点,控制点如图。
轴线的引测采用经纬仪,用投点法逐层引测,即将经纬仪设于地面控制点上,采用正、倒镜控制线投测在工作面上,并取中,再将仪器搬至工作面上,架设于所投测的点位上,后视该控制线所在的控制点,将仪器旋转180度随即将该控制线引测到工作面上,由放线式弹出黑线标明,依据控制线再放出各细部点,每层放完线后,须经预检轴线闭合,合格后方可进行下道工序。
为了提高放线精度,测量仪器必须定期进行检验。
钢尺的选用亦非常重要,测量用钢尺须经校验,施工用钢尺在量距中若与测量用钢尺量出数据有出入,应以测量为准加以改正,施测过程中,必须注意距离与角度的复核,若出现较大误差,应及时查出原因,并加以放正,对使用钢尺要定期进行校核,以保持钢尺准确。
B、沉降观测:沉降观测点位置按设计要求,施工时要注意保护观测点,防止碰斜撞弯,每一施工层观测一次,每次观测都要按固定线进行,用水准仪进行闭合观测,没测完毕后,要及时对观则结果进行整理。
三、施工段划分及施工流向由于本工程施工工期要求紧,各个施工段之间在空间交叉作业,各施工段之间的各个工序之间流水施工,严格网络计划统筹安排,并根据现场实际施工情况,随时对网络进行调整修改科学地组织施工。
本工程拟竖向划分为五个施工段:基础工程,砌筑工程,屋面工程,楼地面工程,装饰工程。
1、基础工程的施工顺序为:基槽开挖、垫层、绑筋支模、浇砼基础、回填土。
为了加快施工进度,科学配备劳动力及施工机械,基础地槽挖完土,验完地槽后,钢筋砼基础的施工可以划分为两个流水段进行施工。
2、砌筑工程的施工顺序为:砌砖锚拉筋→柱→梁→楼板。
3、屋面工程:找平层→隔气层→保温层→找平防水层→隔热层。
4、楼地面工程:砼垫层→砖面层。
结构吊装采用分件吊装预制空心板,分层吊装完毕后再做细石砼灌缝。
5、装饰工程的施工:内粉、外粉同时施工。
四、劳动力组织根据各个施工工程量的大小不同配备各个阶段的混合施工队,组成包括不同工种的施工班组,根据施工阶段和施工部位进行交叉流水作业,具体人员配备详见《劳动力需用计划表》。
对于技术要求高的工序由项目部统一安排人员施工,如测量放线、沉降观测、机械操作、脚手架搭设及钢筋焊接等。
五、主要分部分项工程施工方法(一)基础工程①根据建筑红线图放出基槽开挖线和宽度,根据定位放好的线进行开挖。
基槽采用人工放坡开挖,挖土自上而下分层进行,边挖边检查槽底的宽度及坡度,及时修整,挖到设计标高,要统一进行一次修坡清底,检查槽底宽度和标高,挖好后要及时请建设单位和设计单位进行验槽,并作好记录,如土质与地质报告不符,根据设计要求尽快进行处理,没有问题要及时垫层施工。
尽量减少基槽亮槽时间以避免基槽被扰动。
②地基加固:根据设计图纸基础为复合基础,喷粉桩加筏板基础。
旋粉喷桩施工由专业队伍施工(业主分包),祥见喷粉桩施工方案。
筏板基础施工必须待桩基检测验收合格后方能进行。
③基础施工:钢筋工程采用现场配料加工,现场制作绑扎。
垫层施工完成达到一定强度后,在其上划线、支模、铺放钢筋网片上,上下层钢筋绑扎牢固,弯钩朝上,构造柱插筋下端弯90°弯钩与基础绑扎牢固,按轴线位置校核后固定在基础外模板上,底部钢筋钢片用水泥砂浆垫块垫塞,保证钢筋位置正确。
基础模板采用组合钢模板锥形斜面坡度部分不支模,用平板振动器拉平振实,砼浇筑分段分层连续施工不留施工缝,2m一段,逐段层阶梯形推进,浇筑时先使砼灌满模板内边角,然后浇筑中间部分,以保证砼密实。
(二)、砌筑工程砌筑所用原材料,必须进行进场检验和试验室送检,并具有出厂合格证。
砂浆采用现场搅拌机集中拌制,严格按试验室出具的配合比进行配制、盘盘过磅,随拌随用,在拌成后3h-4h内使用完毕。
本工程的砌体施工采用分段流水施工,水平方向从中间划分两个施工段。
砌筑、钢筋、模板、砼进行段内流水作业,竖直方向划分四个施工段,每层从圈梁顶分工,砌一层砖浇一构造柱,再施工一层圈梁,这样分层施工。
砌体的施工工艺为:放线→立皮数杆→立窗框→摆砖样→砌头角→挂线→铺灰砌砖→精理墙面→构造柱钢筋→支构造柱模板→浇筑构造柱砼→绑圈梁钢筋→支圈梁模板→浇筑圈梁砼→砌上层墙。
①施工准备各种材料必须符合要求,有出厂合格证及实验报告、砂子、中砂含泥量不得超过5%,使用前用5mm孔径的筛子过筛。
施工员作好墙身线,并将其它清扫干净,立好皮数检手续,砂浆由试验室做好试验。
②砂浆搅拌砂浆配合比应采用重量比,计量精度为±2%,砂、灰膏控制在±5%以内,机械搅拌时间不少于1.5Min。
(三)钢筋工程①钢筋成型:钢筋弯曲成型前必须先做样板,经检查合格后照样进行加工。
箍筋端头平直长度不少于10d,弯钩角度不小于135度。
绑扎骨架中的受力钢筋,应在末端做弯钩,弯钩应符合规范、规定,弯曲成型的各种钢筋必须平垫,不得有扭曲现象。
②钢筋绑扎柱、梁钢筋绑扎柱钢筋接头伸出板顶高度必须符合设计要求和规范要求,箍筋间距必须正确,逐个绑扎。
柱钢筋必须与梁钢筋绑扎连结,形成一封闭框架,并且在柱脚,柱顶与梁相交的节点处应适当加密柱的箍筋,加密范围符合设计和抗震规定(TGJ13-82)要求。
梁钢筋设在构造柱钢筋内侧,锚入长度要符合设计要求,梁钢筋搭接长度:I级钢筋不少于30d,II级钢筋不少于35d,搭接位置应相互错开。
柱筋:将计算好的柱箍筋套在下层伸出的搭接筋上。
然后立柱了钢筋,在搭接长度内,绑扎扣不少于三个,绑扣向里。
绑扎接头的搭接长度按设计要求。
钢筋接头位置应错开,同一截面,受拉区不得超过25%,多压区不得超过50%,箍筋与主筋垂直,箍筋转角与主筋交点均要绑扎,箍筋的接头应沿柱了竖向交错布置。
垫块应绑在柱主筋外皮上,内距1米,确保主筋保护层厚度。
梁筋:首先在梁板板上按图纸划好箍筋间距,主筋穿好箍筋,按画好的间距把箍筋与架立筋用套扣法绑扎,再绑主筋,箍筋弯钩的叠合处,在梁中应交错绑扎。
主筋下设置垫块,确保主筋保护层厚度。
梁受拉钢筋采用对焊接头,接头位置应错开,在受力钢筋直径30区段范围内(且不小于500mm),比率符合规范要求。
当梁主筋双排时,可用短钢筋垫在两层钢筋之间。
楼梯钢筋绑扎:在梯段模板上画主筋和分布筋的位置线,而后根据设计图纸主筋、分布筋的方向,先绑扎主筋后绑扎分布筋,每个交点均绑扎主筋接头数量和位置均要符合施工及验收规范。
③钢筋连接:构造柱、圈梁采用绑扎搭接柱子主筋采用锥螺纹连接,梁纵筋采用闪光对焊连接。
(四)模板工程:施工准备(一)材料:方木、圆钉、螺栓拉条、木模板、定型钢模及配件等。
(二)作业条件:(1)钢筋绑扎完毕,并做好隐蔽检查。
(2)基层杂物清理干净。
操作方法:(1)框架柱、采用钢木模。
用一般支模方法,为防止模板鼓胀,影响外墙平整,应在外墙每隔1m设两根拉条,拉条应与内墙拉线,直径不应于Φ20。
(2)梁采用定型钢模。
模板上口找平。
采用旋空支模方法。
扁担穿墙平面位置距墙两端24cm 开始留洞,中间每隔50cm左右留一道,每面墙不宜少于5个洞。
钢筋绑扎完毕后,用用具卡牢,保证梁规格。
(3)板缝模板采用50×50方木做底模,伸入板底3-5mm,以利于顶棚装饰。
板缝宽度一般为4cm模板采用螺栓吊杆固定。
(4)框架模板采用定型钢模。
柱模安装:按标高抹好水泥砂浆找平层,按位置线做好定位墩台,以便保证柱轴线与标高的准确。
安装预先拼好的柱模板,用钢管柱箍锁牢,而后调节校正模板垂直度。
最后将柱模内清理干净,封闭清理口,办理柱模预检。
梁板安装:在柱子混凝土上弹出轴线和水平线,安装双排钢管支柱,并加剪刀撑和水平拉杆。
钢管间距为1000cm。
按设计高调校底模支撑钢管横梁柱架,并柱线找平,并起1/1000拱,而后安装梁底模。
绑扎钢筋,经检查合格后并清除杂物。
安装侧模,把两侧模板与底板用U型卡连接,用钢管梁托架作斜支撑固定梁侧模板。
竖龙骨间距为80cm,梁模板上口用定型卡子固定。
(五)混凝土工程:操作步骤:1.搅拌:根据配合比确定各种材料用量,上料时车车过磅,计量准量。
装料:先侧石子,再装水泥,最后测砂子,并且控制用水量准确,搅拌时间不得小于90秒。
2.运输:砼自搅拌机卸出后,应及时运到浇筑地点,要防止砼离析,水泥浆流失,坍落度变化等现象。
3.浇筑和振捣柱浇筑前底部应先填以5-10cm厚与砼配合比相同的水泥浆,防止烂根,柱砼应分层振捣,使用插入式振动器时每层厚度不大于50cm,除上面振捣外,下面要有人随时敲打模板,柱子砼应一次浇筑完毕。
