DDZYI719单相本地费控智能电能表(载波)使用说明书〔XY33〕粤制00000346号深圳市科陆电子科技股份目录1 综合介绍1 1.1概述1 1.2工作原理简述21.3技术参数22 根本功能4 2.1电能计量4 2.2本地费控4 2.3测量及监测6 2.4事件记录6 2.5费率、时段及电价方案6 2.6数据冻结7 2.7通讯8 2.8停电8 2.9LED指示、脉冲信号输出8 2.10电表休眠9 2.11负荷开关92.12载波通信103 液晶显示说明10 3.1显示界面11 3.2显示状态123.3预付费显示134 安装与接线16 4.1外观尺寸16 4.2安装尺寸174.3端子接线图185 考前须知19附录1：显示工程表191 综合介绍1.1 概述DDZYI719单相本地费控智能电能表(载波)是深圳市科陆电子科技股份研制生产的新一代智能型高科技电能计量产品。
它以MCU+计量芯片技术为根底，采用当今最新集成电路技术，根据电能表有关国际(IEC)标准和我国电力标准DL/T614-2007?多功能电能表?、DL/T645-2007?多功能电能表通信协议?、GB/T ?交流电测量设备特殊要求-第21局部静止式有功电能表〔1级和2级〕?、GB/T15284-2002?多费率电能表特殊要求?、Q／GDW 364-2021?单相智能电能表技术标准?、Q／GDW 354-2021?智能电能表功能标准?、Q／GDW 355-2021?单相智能电能表型式标准?、Q／GDW 365-2021?智能电能表信息交换平安认证技术标准?等设计制造。
它集计量、费控、监控、报警、显示、费控、冻结、RS485通讯、红外通讯、载波通讯功能于一身，实现单个居民用户的用电计量和用电信息采集存储。
本地费控电能表是在本地实现费控功能的电能表。
本地费控电能表支持CPU卡、射频卡等固态介质进行充值及参数设置，同时也支持通过虚拟介质远程实现充值、参数设置及控制功能的电能表，即本地付费功能与远程付费功能是本地费控电能表所具有的两种付费方式，其费控功能都是在智能电能表内部实现。
电磁式热量表使用说明书MGG/KL-RG系列开封开流仪表有限公司2011年7月目录一、产品功能说明 (4)1.1基本功能与技术指标 (4)1.2特殊功能 (5)1.3正常工作条件 (5)1.4转换器与流量传感器连接型式 (5)1.5安装尺寸图 (5)二、基本电路原理 (7)三、技术性能指标 (10)3.1执行标准 (10)3.2基本参数与性能指标 (10)四、转换器操作 (12)4.1键盘定义与显示 (12)4.2仪表图示 (12)4.3转换器接线图 (13)4.4连接电线电缆特性及连接要求 (15)4.5数字量输出及计算 (16)五、仪表参数设置 (18)5.1、MGG/KL-RG转换器参数及操作 (19)5.2仪表详细参数说明 (24)六、流量、温度传感器安装 (28)6.1流量传感器 (28)6.2铂电阻温度传感器的安装要求 (30)七、红外手持遥控键盘 (33)7.1报警信息 (33)八.故障处理 (34)8.1仪表无显示 (34)8.2励磁报警 (34)8.3空管报警 (34)8.4测量的流量不准确 (35)九.MGG/KL-RG装箱与贮存 (35)9.1MGG/KL-RG装箱 (35)9.2运输和贮存 (35)附录1励磁方式选择（参考） (36)附录2非线性修正功能说明 (38)附录3热量测量使用说明 (39)附录4电磁流量计热表MODBUS寄存器地址定义 (41)附录5、选型编码表.....................................................................................错误!未定义书签。
附录6、技术参数. (44)MGG/KL-RG型电磁式热量表说明书一、产品功能说明1.1基本功能与技术指标1.1.1转换器■低频方波励磁，励磁频率：1/10工频、1/12工频；■励磁电流为125mA,250mA；■无需附加电极的空管测量功能，连续测量，定值报警；■流速测量范围：0.1---15米/秒，流速分辨率：0.5毫米/秒；■交流高频开关电源，电压适用范围：85VAC---250VAC；■直流24V开关电源，电压适用范围：20VDC---36VDC；■网络功能：MODBUS（标配）、HART（选配）、GPRS（选配）、PROFIBUS（选配）；■中文、英文显示方式,（可定制其它语言）；■内部有两个积算器总量，可分别记录：流量总量、热量总量。

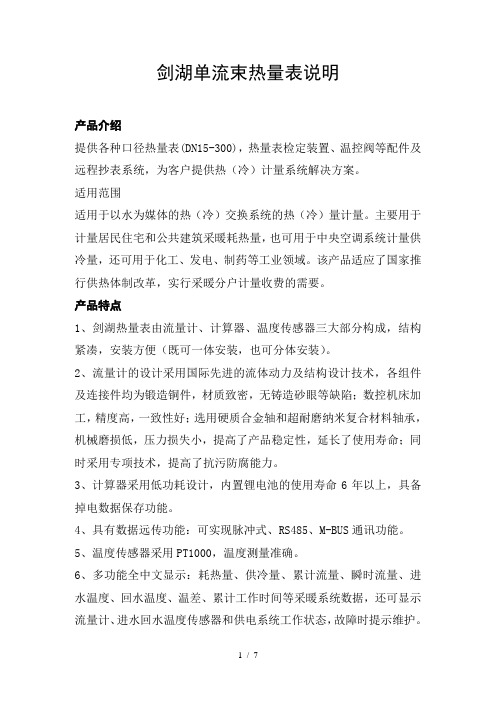

剑湖单流束热量表说明产品介绍提供各种口径热量表(DN15-300)，热量表检定装置、温控阀等配件及远程抄表系统，为客户提供热（冷）计量系统解决方案。
适用范围适用于以水为媒体的热（冷）交换系统的热（冷）量计量。
主要用于计量居民住宅和公共建筑采暖耗热量，也可用于中央空调系统计量供冷量，还可用于化工、发电、制药等工业领域。
该产品适应了国家推行供热体制改革，实行采暖分户计量收费的需要。
产品特点1、剑湖热量表由流量计、计算器、温度传感器三大部分构成，结构紧凑，安装方便（既可一体安装，也可分体安装）。
2、流量计的设计采用国际先进的流体动力及结构设计技术，各组件及连接件均为锻造铜件，材质致密，无铸造砂眼等缺陷；数控机床加工，精度高，一致性好；选用硬质合金轴和超耐磨纳米复合材料轴承，机械磨损低，压力损失小，提高了产品稳定性，延长了使用寿命；同时采用专项技术，提高了抗污防腐能力。
3、计算器采用低功耗设计，内置锂电池的使用寿命6年以上，具备掉电数据保存功能。
4、具有数据远传功能：可实现脉冲式、RS485、M-BUS通讯功能。
5、温度传感器采用PT1000，温度测量准确。
6、多功能全中文显示：耗热量、供冷量、累计流量、瞬时流量、进水温度、回水温度、温差、累计工作时间等采暖系统数据，还可显示流量计、进水回水温度传感器和供电系统工作状态，故障时提示维护。
本装置是由热水表标定装置和温度计量标准检定装置及计算机控制、数据采集和数据处理装置组成。
单独定购热水表标准装置和计算机控制、数据采集和数据处理装置可开展热水表的国家定型鉴定、安装使用前的首次强制检定及出厂检验工作。
主要规格1、国家热能(量)表定型鉴定；2、法定计量检定机构对安装使用前的热(量)表首次强制检定；3、热能(量)表生产企业对热能(量)表的出厂检验。
装置主要技术指标：温度计量范围：5℃～150℃温差计量范围：3Ｋ~130K流量计量范围：10L/h~30m３/h热量计量范围：(0~99999.999)kWh(0~99999.999)MJ流量检定介质温度：室温、50℃±1℃、85℃±1℃流量波动系数：＜0.5％热水流量标准装置不确定度：标准表法：0.32％(k=2) 质量法：0.20％(k=2)温度检定装置不确定度：0.02℃(k=2)热能(量)检定装置不确定度：标准表法：0.75％(k=2) 质量法：0.71％(k=2)满足2、3级热能(量)表检定。
C1SCENTRON ® MeterThe CENTRON C1S solid-state meter is used for measuring single-phase energy consumption. With this solid-state meter, Itron presents a platform for residential metering with the flexibility to adapt as your needs expand and change.The CENTRON C1S is available as an energy meter with an LCD register. As an option, the meter is available with interchangeable personality modules,including demand, time-of-use (TOU), load profile and various communication options.FEATURES Flexible Platform»The CENTRON meter can easily be upgraded to any of the option modules available»All calibration data is permanently stored in the base of the meter on the CENTRON metrology boardPersonality Modules»The interchangeable personality modules are part of a snap-in register assembly »The personality module houses all register or communication functions Enhanced Performance »Low starting watts »Low burden»Captures energy that was not monitored in the past by electromechanical meters Tamper Resistant»Measures energy even if the meter is invertedStandard Features »Electronic LCD register »Polycarbonate cover»Test LED Unattended Processing Option Module Upgrades »Demand module (C1SD) »TOU with demand module (C1ST) »Load profile with TOU and demand module (C1SL)»R300 900 MHz RF module (C1SR)Option Availability »Glass cover »Electronic detent»Identification/Accounting aidsC1S 20024032S 5x1Undetented G980194G980181C1S 32024032S 5x1Undetented G980236G980213C1S 2012023S 5x1Undetented G980247G980248C1S 20240 34S 5x1 Undetented G980255 G980223CN1S 200120 3 12S 5x1 Undetented G980257 G980195CN1S200120325S5x1UndetentedG980265G980266SPECIFICATIONSPounds (approx)Kilograms4 Meter Cartons 8.9 4.04120 Meter Pallets 260-265117.936Specifications Power RequirementsVoltage Rating: 240 Frequency: 60Hz, 50hz Operating Voltage:Operating Range: ± 3 Hz± 20% (60 Hz); ±10% (50 Hz)Operating EnvironmentTemperature: -40° to +85°C Humidity: 0% to 95% non-condensing Transient / Surge Suppression ANSI C37.90.1-1989 IEC 61000-4-4ANSI C62.45-1992AccuracyANSI C12.20 0.5 accuracy class General LCD Display Five-digit liquid crystal display Data digit height: 0.4” Annunciator height: 0.088” Electronic load indicator Characteristic DataStarting watts: 5 wattsTemperature Rise Specifications Meets ANSI C12.1 section 4.7.2.9Burden Data*Voltage circuit: Voltage: 240Watts: 0.5 VA: 7.5Technical DataMeets applicable standards: »ANSI C12.1 - 1995 »ANSI C12.10 - 1997»ANSI C12.20 (Class 0.5) - 1998 »ANSI C37.90.1 - 1989 »ANSI C62.45 - 1992 »IEC 61000-4-4 »IEC 61000-4-2»FCC Part 15, Subclass C Reference Information»CENTRON Technical Reference Guide »CENTRON C1SR Specification Sheet »CENTRON C1SC Specification Sheet »Specification Sheet» »Resetter InstructionsPounds (approx)Kilograms4 Meter Cartons 13.96 6.35120 Meter Pallets335151.956SPECIFICATIONS Dimensions。
JFRL 型大口径热量表(DN50~DN300)技术说明书1、JFRL 型热量表概述JFRL 系列热量表是用于测量及显示水流经热交换系统所释放或吸收热量的仪表。
该产品具有外型美观、安装方便、计量准确、运行稳定、抗污防腐能力强、使用寿命长、安全可靠、经济实用等特点，可广泛应用于集中供热、分户计量的采暖设施中，产品指标符合CJ128-2007行业标准，检测依据检定规程JJG 225-2001。
2、JFRL 型热量表基本工作原理JFRL 系列热量表由无磁或超声波流量传感器、配对温度传感器和计算器组成。
流量传感器测量出管道中流过载热液体的体积，配对温度传感器测量出进水口和回水口的温度信号。
计算器采集上述信号后，经过积分计算、处理，由液晶显示器显示出载热液体从进水口至回水口所释放的热量值和其它有关参数。
热量计算公式，热交换系统中热量计算公式为： 1t m t Q q hdt =∆⎰式中：Q ——载热液体释放的热量，J 或kW ·h ； q m ——流经热量表中载热液体的质量流量，kg/s ；△h ---热交换回路中进口温度与出口温度对应的载热液体的比焓值差 ，J/kg 或kW ·h /kg ；t——时间，s 。
3、JFRL型热量表产品特点(1)本表流量传感器计量准确，不受水中铁锈影响及外界磁场干扰，适合中国供暖水质，壳体采用优质黄铜，经硬模锻造、数控机床和组合机床加工，机械强度好，尺寸精度高。
(2)温度传感器采用Pt1000铂电阻配对温度传感器，配高精度AD电路实现高精度的温度测量。
(3)MCU选用美国TI公司MSP430系列超低功耗微处理器，功能强、功耗低、抗电磁干扰能力强。
(4)具有自我诊断、故障显示和断电数据保护功能，当热量表偶然出现故障时，显示故障代码并且自动保存当前数据。
(5)采用液晶显示器，显示数据完整、准确，读取数据方便、快捷。
实时时钟设计，实现日期的记录和显示功能。
唐山海峰仪器仪表有限责任公司目录一 概 述 (1)■流量范围 (1)■技术特点 (2)■串口及通讯协议 (2)二 电池供电型超声波冷/热量表 (3)■显示及操作 (3)■检定操作说明 (3)■显示内容一览表 (4)■显示状态代码及故障判断 (6)三 电源供电型超声波冷/热量表 (7)■窗口操作 (7)■菜单一览表 (7)■故障解析 (11)四 传感器安装 (12)■选择流量测量点 (12)■快速输入管道参数步骤 (12)■检查安装 (12)■外缚式传感器的安装方法 (13)■插入式传感器的安装方法 (14)五规格型号 (18)一 概 述■引 言欢迎使用我公司TDS-100R系列超声波冷/热量表。
热量计量：同时实现热量/冷量计量；结构组成：一体、分体可选；标准：中华人民共和国城镇建设行业标准《热量表》（CJ128-2007）。
■流量范围最大流量常用流量最小流量最大读数最小读数 公称通径（DN） m3/h m315 3 1.5 0.0320 5 2.5 0.05999999.990.0125 7 3.5 0.0732 12 6 0.1240 20 10 0.2050 30 15 0.665 50 25 180 80 40 1.6100 120 60 2.4125 200 100 4150 300 150 6200 500 250 10250 800 400 1699999999 1 300 1200 600 24350 1600 800 32400 2000 1000 40500 3000 1500 60600 4400 2200 88700 6200 3100 124800 8000 4000 160900 10000 5000 2001000 12000 6000 240■串口及通讯协议选择MODBUS-ASCII+原协议。
能够同时支持多种协议，包括MOSBUS-ASCII、原7版协议、Meter-BUS协议、国内其它厂家的多种通讯协议 (用户如使用需进入下一级子菜单具体选择协议) 。
选择MODBUS-RTU。
表示使用RTU的协议。
电池供电热量表RS485接线定义：白色（A）,绿色（B），红色（+8～36V）,黑色（地）。
二 电池供电型超声波冷/热量表■显示及操作本地96段LCD显示器，共有44个窗口，最常用的8个窗口排在最前面，可设置成固定显示方式或自动循环显示方式。
在M3·(M3A)窗口中输入2~43的数字表示设置成自动循环显示方式，间隔时间为8秒。
输入0，1表示固定显示方式。
使用专用磁性棒点击位于LCD显示器左上角和右下角的两个磁性按键（上移键和下移键）进行翻页操作。
设置参数可通过RS485串口连接二次仪表或计算机软件进行操作(同16键操作)■检定操作说明一、磁棒点击显示器的左上角(上移键)，进入H0、H1、H2窗口。
二、RS485直接接入计算机输入接口进行数据采集检定或接入本公司提供的二次设参仪表或设参软件（公司网站上下载），进入第38号窗口（手动累积器窗口）。
按ENTER 键即开始计量 再次按ENTER 键即停止计数■显示内容一览表 顺序 显示样式 显示内容 说 明00 006789.45 m3正累积量 小数点位置由M33菜单设定，单位固定为m3 01 8.3215 m3/h 当前瞬时流量 m3/h，出现”U”表示未达到设定的灵敏度， 02 007658.34 GJ 正累积热量 小数点位置由M88设定,单位由M84菜单设定 03 2.3214 GJ/h瞬时热流量单位由M84设定，出现”U”字符原因同上04 91.4 65.3 ℃供、回水温度05 34.2345 △℃ 显示当前温差06 000012.14 /h故障运行时间 单位为小时07 F- 80 9 当前工作状态 分别为错误代码,信号强度,信号质量等08 23.15.49 机内时钟时间09 07-12-31 机内时钟日期10 E0 0.1234 当前流体流速11 E1 99.876 信号传输比 ％12 E2 1480.3 估测流体声速 m/s13 E3 4.0000 4-20mA输出值 单位总为 mA14 E4 130.24 T1等效电阻值 单位总为欧姆15 E5 130.56 T2等效电阻值 单位总为欧姆16 E6 3.5673 电池电压 单位总为伏特17 E7 12.05 软件版本号码18 12800001 电子序列号码19 E9 1 通讯地址码 使用M46菜单设置20 002345.23 h累积工作时间 单位为小时21 071219.08 出厂日期时间 分别为年月日小时22 88888888 测试所有字段23 23 A5 F7 89 串口输入数据 用于检查串口通讯24 L4 通讯协议类型 使用M63菜单选择 MODBUS-RTU/ASCII25 L5 用户仪表系数26 23658933 m3 当年累积流量27 23658933 m3 本月累积流量28 L8 声波传播时间 单位为微秒29 L9 超声波时差 单位为纳秒30 C0 显示时差电压1 应该在 3500～5000之间31 C1 显示时差电压2 应该在7000～9600之间32 C2 显示频率系数 应该小于 0.136 0000234.5 显示负累积热量 单位由M84菜单，小数点由M88菜单确定37 000045.67 显示净累积流量 单位为立方米，小数点位置由M33菜单确定38 000012.34 显示负累积流量 单位为立方米，小数点位置由M33菜单确定39 000012.34 今日累积流量 单位为立方米，小数点位置由M33菜单确定40 H0 1.2345 启动手动累积 离开此窗口即停止运行41 H1 2.3456 手动累积流量 停止并显示手动累积流量，累积单位M32决定42 H2 34.567 手动累积时间 单位为秒43 H3 9600 使用的波特率■显示状态代码及故障判断查看本地LCD显示器第07号窗口，可判断当前流量计的工作状态。
07号主窗口显示格式样式：FxG SS QSS :00-99的数值，表示当前信号强度。
Q: 数值范围为0~9，表示当前信号质量。
G：表示信号调整步骤。
正常为空格，X:表示系统工作状态。
序号 说明 序号 说明- 表示正常工作，对应“R” 1 表示信号太低错误2 信号差错误3 管道空错误4 电路硬件错误5 正在调整电路增益6 频率输出超量程错误7 电流环输出电流过量程8 内部数据寄存器校验错9 主振频率或者时钟频率A 参数区存在校验错误B 程序存储器数据校验错C 温度测量电路可能存在D 保留待用E 内部计时器溢出错误F 模拟输入电路存在错误三 电源供电型超声波冷/热量表■窗口操作 16键键盘-和键用于输入数字或菜单号； 键用于左退格或删除左面字符； 和用于进入上一级和下一级菜单， 输入数字时相当于正、负号键；键（简称为M 键）用于访问菜单，键入此键后再键入两位数字键，即可进入数字对应的菜单窗口，例如输入管外径，键入即可，键，为回车键，也可称为确认键，用于“确认”已输入数字或所选择内容。
另一个功能是在输入参数前按此键用于进入“修改”状态。
4键键盘：有2个上下移动键，一个菜单键 (简称为M 键)，一个回车键(ENT)。
数字及符号和小数点的输入通过多次使用上移动键输入，下移动键则起移动到下一个数字位置的作用。
■菜单一览表 00 显示瞬时流量/净累积量，显示单位在M30-M32窗口中调节01 显示瞬时流量/瞬时流速，显示单位在M30-M32窗口中调节02 显示瞬时流量/正累积量，显示单位在M30-M32窗口中调节03 显示瞬时流量/负累积量，显示单位在M30-M32窗口中调节04 显示日期时间/瞬时流量 05 显示热流量/总热量，显示单位在M84、M88窗口中调节流量累积显示 06 显示温度输入T1，T207 显示模拟输入AI3,AI4 08 显示系统错误代码 09 显示今日净累积流量 10 输入管道外周长*11 输入管道外径，可输入数值范围0~18000 *12 输入管壁厚度 *13 输入管内径 *14 选择管道材质类型 15 输入管材声速 16 选择衬材类型 17 输入衬材声速 18 输入衬里厚度 19 输入内壁绝对粗糙度*20 选择流体种类 21 输入流体声速22 输入流体粘度*23 选择传感器类型，具有20多种不同的类型供选择 *24 选择传感器安装方式 *25 显示传感器安装间距 *26 参数固化及设置 27 安装点安装参数存取28 设置信号变差时保持上次数据。
初始设置 29 输入设置空管时的信号强度。
接收信号强度低于该值认为零30 选择公英单位制 31 选择瞬时流量单位 32 选择累积流量单位33 选择累积器倍乘因子。
起放大累积数值范围的作用 34 净累积器开关35 正累积器开关36 负累积器开关37 恢复出厂参数设置及累积器清零38 手动累积器（用于标定），显示累积量、时间和瞬时流量39 选择操作界面语言，将有8种不同语言供国际用户选用 3. 设置本地LCD显示方式输入0或1表示固定显示内容。
*40 阻尼系数。
*41 输入低流速切除值。
42 设置静态零点。
43 清除零点设置及手工设置的零点，恢复原值 44 手工设置零点偏移值 45 仪表系数，修正系数46输入网络标识地址码（仪表通讯地址）47 密码保护操作，设置密码后，菜单只能浏览，而不能更改48 线性度折线修正数据输入。
至多有12段折线， 选择设置 49 网络联机通信测试器，可查看上位机送过来的数据， 50 数据定时输出选项设置，提供20多项定时打印输出内容，51 定时输出时间设置。
52 打印数据流向控制。
默认打印数据将流向到挂在内部总线定时输出 53 显示模拟输入AI5（电池供电主板此窗口显示为电池电压）54 OCT累计脉冲输出脉冲宽度设置，范围为6毫秒至1000毫秒。
55 电流环输出模式选择。
56 电流环4mA或0mA 输出时对应值。
57 电流环20mA输出时对应值。
58电流环输出校验。
用于检查验证电流环是否正常。
59电流环当前输出值。
60 日期时间及设置。
61 软件版本号及电子序列号。
62 设置串行口参数63 通信协议选择（包括兼容协议选择），共有两种选项。
输入输出设置 64 模拟输入AI3通过输入量值范围，流量计会把电流信号转65 模拟输入AI466 模拟输入AI5换为适合用户需要的数值范围。
从而显示出相应的模拟输入所对应的物理参数数值。
67 设置频率输出信号频率范围。
68 设置频率信号输出下限流量 69 设置频率信号输出上限流量 70 显示器背光控制 71 显示器对比度控制72 工作计时器，以秒为单位记录仪表的工作时间。
