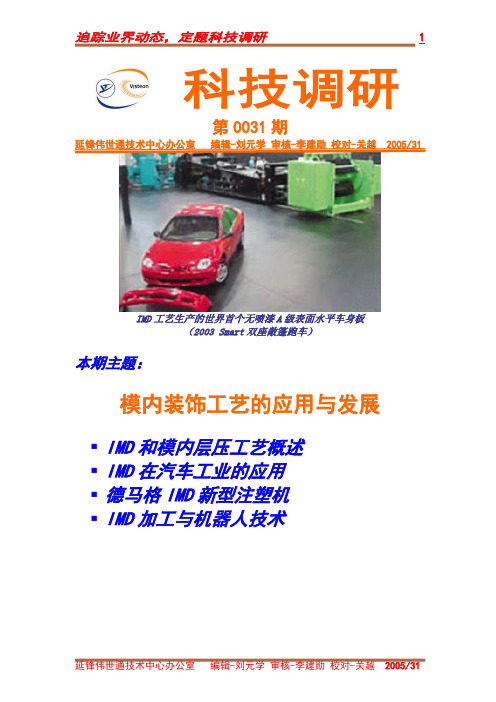

科技调研第0031期延锋伟世通技术中心办公室编辑-刘元学审核-李建勋校对-关越 2005/31IMD工艺生产的世界首个无喷漆A级表面水平车身板（2003 Smart双座敞篷跑车）本期主题：模内装饰工艺的应用与发展▪IMD和模内层压工艺概述▪IMD在汽车工业的应用▪德马格IMD新型注塑机▪IMD加工与机器人技术▪IMD和模内层压工艺概述工艺含义模内装饰（In-Mould-Decoration，IMD），是首先在模腔内嵌入薄膜或箔片，随后在嵌件的内侧注入高聚物熔体，从而生产出由薄膜/箔片做表面装饰的制品的一种工艺。
模内层压与IMD相似，只是使用的是多层织物层压材料。
这两种工艺由于不需要花费大量资金用于重新加工模具，对于增强和/或改变外观提供了一种高效成本方式，可以用于标印、注码、产品区分和改变型号。
层压制品可以得到理想的品质（如柔软触感的织物或塑料表面）或性能[如电磁干扰（EMI）或射频干扰（RFI）屏蔽]。
工艺说明模内装饰（IMD）IMD技术起源于在胶片印刷术和丝网印刷术中所使用的薄膜，这种薄膜可模拟木纹效果，可在仪表盘上标记刻度和图案。
其中，印刷层可以作零件的“第一面”(油墨层-薄膜层-基体材料)，也可作“第二面”(薄膜层-油墨层-基体材料)。
后者情况下，薄膜层必须透明，否则会遮住印刷层。
薄膜层的作用是将印刷层密封起来，使其更加耐久。
为了避免后注射时热和剪切对印刷层的破坏，还可以在印刷层的另外一面加上一层薄膜(薄膜层-油墨层-薄膜层-基体材料)。
另外一个保护印刷层的办法是：将薄膜放到模芯上，利用透明树脂对其重叠注塑，这样可使成品的表面看起来非常光泽，还有一种润湿感。
IMD技术首先将一块已经被印刷、涂覆或染色过的塑料薄板经冲切成坯料后，热成型成最终产品的形状。
修正后，把它放入注射腔内，从型腔后面注入一种与其相容的基体材料，最后得到成品。
成品的表面可以是纯色的，也可具有金属外观或木纹效果，还可印有图形符号。
IMT工艺技术IMT工艺技术，即智能制造技术（Intelligent Manufacturing Technology），是一种基于信息技术和先进制造技术相结合的新型工艺技术。
它通过引入信息技术和自动化技术，实现生产过程的智能化、自动化和数字化，进而提高生产效率、产品质量和企业竞争力。
IMT工艺技术的核心在于数据的收集、传输和处理。
通过安装传感器和采集设备，实时监测并收集生产过程中的各种数据，如温度、压力、湿度、速度等。
这些数据通过网络传输到生产管理系统，经过分析和处理后，可以提供给生产管理人员进行决策。
同时，还可以为企业提供各种指标和报表，帮助企业进行生产计划和资源调配。
IMT工艺技术的另一个核心是自动化控制技术。
通过自动化设备和机器人等自动化装置，可以实现生产过程的自动化操作和控制。
通过编写控制程序和算法，自动化装置可以根据生产过程的需要，自动完成各种操作，如装配、焊接、切割等。
这不仅可以提高生产效率，还可以减少人工操作的错误和事故风险。
IMT工艺技术还包括数字化技术的应用。
通过使用CAD（计算机辅助设计）和CAM（计算机辅助制造）等软件，可以实现产品的数字化设计和制造。
设计人员可以通过CAD软件进行产品的三维建模和参数化设计，从而减少设计错误和加强设计的可行性。
制造人员可以通过CAM软件将设计的产品转化为可执行的制造过程，并优化制造路径和工艺参数，提高产品加工的效率和质量。
IMT工艺技术还可以与其他先进制造技术相结合，如人工智能、物联网、云计算等。
通过使用人工智能技术，可以实现生产过程的优化和预测，提高生产效率和质量。
通过使用物联网技术，可以实现生产设备和产品的联网和远程监控，提高生产的灵活性和响应能力。
通过使用云计算技术，可以实现生产数据的存储和处理，提供在线服务和决策支持。
IMT工艺技术已经在各个行业得到广泛应用。
它可以应用于传统制造行业，如汽车、机械、电子等，提高传统制造业的技术水平和产品质量。
干货丨模内装饰技术（IMD）工艺、材料大解析模内装饰技术（In-Mold Decoration-IMD）是将已印刷好图案的膜片放入金属模具内，将成形用的树脂注入金属模内与膜片接合,使印刷有图案的膜片与树脂形成一体而固化成成品的一种成形方法。
IMD工艺主要应用材料包含片材、树脂、油墨三部分。
IMD工艺按照成型后的不同产品结构和形状分为IML（无拉伸、曲面小）、IMF （高拉伸产品、3D）、IMR(表面薄膜去掉，只留下油墨在表面)。
下面为三种工艺的区别。
目前业内把IML和IMF统称IML。
IML工艺流程IMR工艺流程IMD技术特点1、精美的装饰图文、标识内藏，不受摩擦或化学腐蚀而消失；2、图文、标识及颜色设计可随时改变，而无需更换模具；3、三维立体形状产品的，印刷精度准确，误差±0.05mm；4、能提供图文、标识背透光性及高透光性的视窗效果；5、功能按键凸泡均匀、手感好，寿命可达100万次以上；6、三维变化，可增加设计者对产品设计的自由度；7、复合成型加工达到无缝效果。
主要应用>> 通讯业：手机按键、镜片、外壳、其他通讯设施的机壳等；>> 家电业：洗衣机、微波炉、电饭堡、空调、电冰箱等家电产品的控制装饰面板等；>> 电子业：ＭＰ３、ＭＰ４、电脑、ＶＣD 、ＤＶＤ、电子记事本等电子产品装饰面壳和标牌等；>> 汽车业：仪表盘、空调面板、标志、尾灯等装饰零件。
IMD工艺材料分析[片材]IMD 工艺的薄膜层材料要有优异的综合性能，如抗冲性能、耐化学腐蚀性能、耐磨损性、易成型性和高透明性。
通常IMD 工艺所用到的薄膜层材料一般为PET，但是PET 的成型性差，延展率低，其薄膜没有办法做成大拉伸的制件。
同时，由于PET 为冷结晶性材料，在成型过程中，其物料状态要么是固态，要么是像流水一样，其热成型属于强迫成型，并且PET 薄膜在成型之后变形非常严重，因此PET薄膜只能做IMD 的浅成型制品，这些问题从材料的本身讲是不可克服的。
模内装饰工艺简介-回复1. 什么是模内装饰工艺？模内装饰工艺是指在制造产品的过程中，在产品的模具（或模板）内部进行各种装饰处理的技术。
这些装饰可以包括纹理、图案、字母、数字等，以增加产品的美观度和附加值。
2. 模内装饰工艺的发展历史模内装饰工艺最早起源于古代陶器制作过程中的贴花技术。
随着时代的发展和技术的进步，模内装饰工艺逐渐应用于更多的工业领域。
在工业革命以后，随着模具制造技术的改进，模内装饰工艺也得到了进一步的发展和突破。
今天，模内装饰工艺已在汽车、电子产品、家用电器、建筑材料等众多领域得到广泛应用。
3. 模内装饰工艺的应用领域模内装饰工艺广泛应用于各个行业，其中最常见的应用领域包括汽车工业、建筑材料和家用电器。
在汽车工业中，模内装饰工艺可以为汽车内饰板、仪表盘、门板等部件添加质感纹理或仿真木纹，提升整体的豪华感和品质感。
在建筑材料领域，模内装饰工艺可以为砖瓦、地板、墙面等产品赋予各种纹理和花纹，增加产品的装饰效果和视觉吸引力。
在家用电器领域，模内装饰工艺可以为电视机、音响、洗衣机等产品的外壳添加个性化的色彩和图案，提升产品的市场竞争力。
4. 模内装饰工艺的实施步骤模内装饰工艺的实施步骤通常可以分为以下几个阶段：（1）设计阶段：根据产品需求和装饰效果的要求，设计师会进行纹理、图案等的设计，以及模具的结构设计。
（2）模具制造阶段：根据设计要求制作模具，包括模具的材料选择、加工方式和精密度的要求。
（3）装饰物制造阶段：根据设计要求制作装饰物，通常使用的材料有塑料、树脂、木材等。
（4）模具装配阶段：将装饰物安装在模具内部，通常采用粘接、固定或注塑等方式。
（5）产品制造阶段：将装饰了模具的材料进行制造，可以是热压、注塑等方式。
5. 模内装饰工艺的优势和挑战模内装饰工艺具有以下优势：（1）产品效果好：利用模内装饰工艺可以实现更多元化的产品装饰效果，提供更多的选择。
（2）生产效率高：模具装饰工艺可以在产品制造过程中一次完成多个装饰步骤，提高生产效率。
模内装饰工艺简介
模内装饰（In-Mold Decoration，简称 IMD）是一种将装饰图案或纹理印制在塑料薄膜上，然后将其放入模具中，在注塑过程中与塑料一体成型的工艺。
IMD 工艺的主要优点包括：
1. 美观：通过在薄膜上印制高质量的图案，可以实现精细的纹理和色彩效果，使产品具有高品质的外观。
2. 耐久性：IMD 装饰层与塑料基材一体成型，具有较好的耐磨、耐刮擦和耐化学性能。
3. 提高生产效率：IMD 可以实现自动化生产，减少了后续的装配和涂装修饰工序，提高了生产效率。
4. 设计自由度：IMD 可以实现复杂的形状和纹理设计，为产品设计师提供更大的创作空间。
IMD 工艺通常包括以下步骤：
1. 薄膜印刷：将设计好的图案或纹理印刷在塑料薄膜上。
2. 薄膜成型：将印刷好的薄膜放入模具中，通过注塑或热压成型的方式与塑料基材一体成型。
3. 后处理：对成型后的产品进行后续加工，如去除废料、表面抛光等。
IMD 工艺广泛应用于电子产品、汽车内饰、家电、玩具等行业，为产品提供了高质量的外观装饰效果。
如果你想了解更多关于 IMD 工艺的信息，建议咨询专业的技术人员或相关机构。
IMD、IML、IMR、IMF工艺介绍IMD的中文名称：挤出表面装饰技术（模内装饰技术）,即IMD（In—Mole Decoratiom），IMD是目前国际风行的表面装饰技术,主要应用于家电产品的表面装饰及功能性面板,常用在手机视窗镜片及外壳、洗衣机控制面板、冰箱控制面板、空调控制面板、汽车仪表盘、电饭煲控制面板多种领域的面板、标志等外观件上.传统的塑料加工技术已渐渐无法满足新时代的需求，轻、薄、短小的消费性电子产品及环保意识的抬头，IMD技术就是在这个基础上应运而生。
由於 (IMD）之优点适合於3C、家电、LOGO铭板及汽车零件之塑料产品，特别是目前流行的手机外壳及各式仪表面板.世界各先进厂商如德国Bayer、美国GE、均全面在开发此制程.(IMD)模内装饰是一种相对新的自动化生产工艺，与其他工艺相比（IMD）能减化生产步骤和减少拆件组成部件，因此能快速生产节省时间和成本，同时还具有提高质量,增加图像的复杂性和提高产品耐久性优点应用在产品外观上,（IMD）是目前最有效率的方法,它是在薄膜表面上施以印刷、高压成型、冲切，最後与塑料结合成型，免除二次作业程序及其人力工时，尤其一般在需背光、多曲面、仿金属、发线处理、逻辑光纹、肋骨干涉。
.等印刷喷漆制程无法处理的时候，更是使用IMD制程的时机。
（IMD）模内装饰可以取代许多传统的制程，如热转印、喷涂、印刷、电镀等外观装饰方法。
尤其是需要多种色彩图像、背光等相关产品IMD又分为IML、IMR，这两种工艺的最大区别就是产品表面是否有一层透明的保护薄膜.IML的中文名称：模内镶件挤出其工艺非常显著的特点是:表面是一层硬化的透明薄膜，中间是印刷图案层，背面是塑胶层，由于油墨夹在中间,可使产品防止表面被刮花和耐磨擦，并可长期保持颜色的鲜明不易退色.IMR的中文名称：模内转印此工艺是将图案印刷在薄膜上，通过送膜机将膜片与塑模型腔贴合进行挤出，挤出后有图案的油墨层与薄膜分离，油墨层留在塑件上而得到表面有装饰图案的塑件,在最终的产品表面是没有一层透明的保护膜,膜片只是生产过程中的一个载体.但IMR的优势在于生产时的自动化程度高和大批量生产的成本较低。
