可成型薄膜的模内装饰技术

IMD的中文名称：注塑表面装饰技术即IMD（In-Mole Decoratiom），IMD是目前国际风行的表面装饰技术，主要应用于家电产品的表面装饰及功能性面板，常用在手机视窗镜片及外壳、洗衣机控制面板、冰箱控制面板、空调控制面板、汽车仪表盘、电饭煲控制面板多种领域的面板、标志等外观件上。

IMD又分为IML、IMR，这两种工艺的最大区别就是产品表面是否有一层透明的保护薄膜。

IML的中文名称：模内镶件注塑，其工艺非常显着的特点是：表面是一层硬化的透明薄膜，中间是印刷图案层，背面是塑胶层，由于油墨夹在中间，可使产品防止表面被刮花和耐磨擦，并可长期保持颜色的鲜明不易退色。

IMR的中文名称：模内转印此工艺是将图案印刷在薄膜上，通过送膜机将膜片与塑模型腔贴合进行注塑，注塑后有图案的油墨层与薄膜分离，油墨层留在塑件上而得到表面有装饰图案的塑件，在最终的产品表面是没有一层透明的保护膜，膜片只是生产过程中的一个载体。

但IMR的优势在于生产时的自动化程度高和大批量生产的成本较低。

IMR的缺点：印刷图案层在产品的表面上，厚度只有几个微米，产品使用一段时间后很容易会将印刷图案层磨损掉，也易褪色，造成表面很不美观。

另外新品开发周期长、开发费用高，图案颜色无法实现小批量灵活变化也是IMR工艺无法克服的弱点。

首先在概念上有必要说明：IMD包含IML，IMF，IMR IML：IN MOLDING LABEL﹝印刷胶料与塑结合﹞IMF：IN MOLDING FILM﹝与IML相同﹞IMR：IN MOLDING ROLLER ﹝重点在于胶料上的离型层。

PET FILM→印离型剂→印刷油墨→印接着剂→内塑料射出→油墨与塑接着→开模后胶料会自动从油墨离型。

日本称热转写。

这机器是用ROLL TO ROLL方式，而对位用CCD计算机操作。

﹞目前国内一些人士把IMR称之为IMD，把IML独立于IMD之外。

最根本的区别在于IML 和IMR在lens表面的不同，IML表面有PET或PC片材，而IMR表面只有油墨。

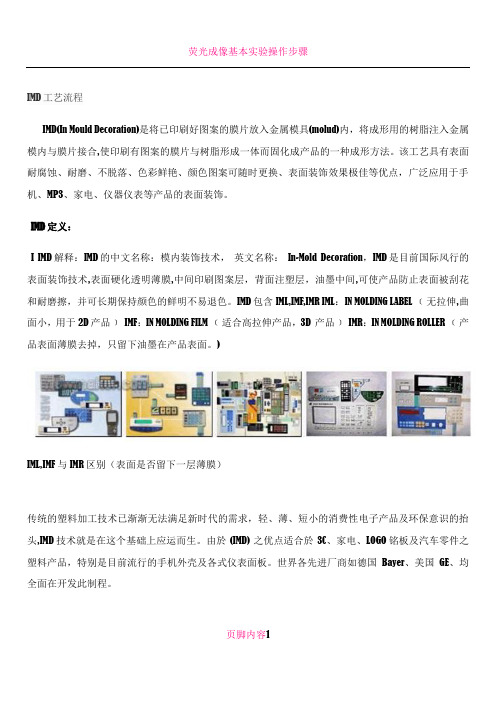

IMD工艺流程IMD(In Mould Decoration)是将已印刷好图案的膜片放入金属模具(molud)内，将成形用的树脂注入金属模内与膜片接合,使印刷有图案的膜片与树脂形成一体而固化成产品的一种成形方法。

该工艺具有表面耐腐蚀、耐磨、不脱落、色彩鲜艳、颜色图案可随时更换、表面装饰效果极佳等优点，广泛应用于手机、MP3、家电、仪器仪表等产品的表面装饰。

IMD定义：I IMD解释：IMD的中文名称：模内装饰技术，英文名称：In-Mold Decoration，IMD是目前国际风行的表面装饰技术,表面硬化透明薄膜,中间印刷图案层，背面注塑层，油墨中间,可使产品防止表面被刮花和耐磨擦，并可长期保持颜色的鲜明不易退色。

IMD包含IML,IMF,IMR IML：IN MOLDING LABEL ﹝无拉伸,曲面小，用于2D产品﹞IMF：IN MOLDING FILM ﹝适合高拉伸产品，3D 产品﹞IMR：IN MOLDING ROLLER ﹝产品表面薄膜去掉，只留下油墨在产品表面。

)IML,IMF与IMR区别（表面是否留下一层薄膜）传统的塑料加工技术已渐渐无法满足新时代的需求，轻、薄、短小的消费性电子产品及环保意识的抬头,IMD技术就是在这个基础上应运而生。

由於(IMD) 之优点适合於3C、家电、LOGO铭板及汽车零件之塑料产品，特别是目前流行的手机外壳及各式仪表面板。

世界各先进厂商如德国Bayer、美国GE、均全面在开发此制程。

页脚内容1(IMD)模内装饰是一种相对新的自动化生产工艺，与其他工艺相比(IMD)能减化生产步骤和减少拆件组成部件，因此能快速生产节省时间和成本，同时还具有提高质量，增加图像的复杂性和提高产品耐久性优点应用在产品外观上，(IMD)是目前最有效率的方法,它是在薄膜表面上施以印刷、高压成型、冲切，最後与塑料结合成型，免除二次作业程序及其人力工时，尤其一般在需背光、多曲面、仿金属、发线处理、逻辑光纹、肋骨干涉...等印刷喷漆制程无法处理的时候,更是使用IMD制程的时机。

IMD注塑技术工艺IMD的中文名称：是指模内装饰镶嵌注塑技术注塑表面装饰技术，即IMD（In-Mold Decoration），IMD----模内装饰镶嵌注塑技术，是一门较新的面板加工工艺，从20世纪90年代初开始，由双层胶片层间黏结结构，发展到注塑成型多元结构的三维成型技术，现在已成为当前的一项热门的铭牌工艺，它已一改平面板的刻板模式，发展到山薄膜与印刷图文、标识的油墨及树脂注塑结合成三位一体面板的新模式。

IMD----也就是将印刷好的薄膜成型后，镶嵌在注塑模腔内然后合模注塑。

注塑树脂在薄膜的背面与油墨层相结合，面板图文、标识置于薄膜与注塑成型的树脂之间，图文、标识不会因磨擦或时间关系而磨损。

它以注塑成型为依托，其形状、尺寸可保持稳定，更便于装配，故IMD技术常被应用于汽车、通讯、电子、电器、仪表、仪器的面板上，集装饰性与功能性于一身。

一、IMD产品特性※精美的装饰图文、标识内藏，不受摩擦或化学腐蚀而消失。

※图文、标识及颜色设计可随时改变，而无需更换模具。

※三维立体形状产品的，印刷精度准确，误差+0.05mm。

※能提供图文、标识背透光性及高透光性的视窗效果。

※功能按键凸泡均匀、手感好，寿命可达100万次以上。

※三维变化，可增加设计者对产品设计的自由度。

※复合成型加工达到无缝效果。

二、IMD/IML的应用领域※家电业：电饭煲、洗衣机、微波炉、空调器、电冰箱等的控制装饰面板；※电子业：Mp3、Mp4、计算器、VCD、DVD、电子记事本、数码相机等装饰面壳、彩壳及标牌；※汽车业：仪表盘、空调面板、内饰性、车灯外壳、标志等；※电脑业：键盘、鼠标、面壳；※通讯业：手机按键、手机镜业、手机彩壳、小灵通及固定电话面板、视窗镜片；※其它业：医疗器械、化妆品盒、装饰盒、玩具、运动和娱乐休闲用品等等。

三、IMD工艺的发展前景目前，IMD模内装饰镶嵌注塑技术被广泛应用于通讯、家电、电子、汽车、仪表、仪器、医疗器、玩具、化妆品等行业，是一种崭新的塑胶装饰工艺技术。

什么是IMD？IMD是In Mold Decoration英文的首写字母缩写，是指模内装饰镶嵌注塑技术。

IMD----模内装饰镶嵌注塑技术，是一门较新的面板加工工艺，从20世纪90年代初开始，由双层胶片层间黏结结构，发展到注塑成型多元结构的三维成型技术，现在已成为当前的一项热门的铭牌工艺，它已一改平面板的刻板模式，发展到山薄膜与印刷图文、标识的油墨及树脂注塑结合成三位一体面板的新模式。

IMD----也就是将印刷好的薄膜成型后，镶嵌在注塑模腔内然后合模注塑。

注塑树脂在薄膜的背面与油墨层相结合，面板图文、标识置于薄膜与注塑成型的树脂之间，图文、标识不会因磨擦或时间关系而磨损。

它以注塑成型为依托，其形状、尺寸可保持稳定，更便于装配，故IMD技术常被应用于汽车、通讯、电子、电器、仪表、仪器的面板上，集装饰性与功能性于一身。

一、IMD产品特征※精美的装饰图文、标识内藏，不受摩擦或化学腐蚀而消失。

※图文、标识及颜色设计可随时改变，而无需更换模具。

※三维立体形状产品的，印刷精度准确，误差+0.05mm。

※能提供图文、标识背透光性及高透光性的视窗效果。

※功能按键击泡均匀、手感好，寿命可达100万次以上。

※三维变化，可增加设计者对产品设计的自由度。

※复合成型加工达到无缝效果。

二、IMD/IML应用领域家电业：电饭煲、洗衣机、微波炉、空调器、电冰箱等的控制装饰面板；电子业：Mp3、Mp4、计算器、VCD、DVD、电子记事本、数码相机等装饰面壳、彩壳及标牌；汽车业：仪表盘、空调面板、内饰性、车灯外壳、标志等；电脑业：键盘、鼠标、面壳；通讯业：手机按键、手机镜业、手机彩壳、小灵通及固定电话面板、视窗镜片；其它业：医疗器械、化妆品盒、装饰盒、玩具、运动和娱乐休闲用品等等。

三、IMD工艺的发展前景目前，IMD模内装饰镶嵌注塑技术被广泛应用于通讯、家电、电子、汽车、仪表、仪器、医疗器、玩具、化妆品等行业，是一种崭新的塑胶装饰工艺技术。

IMD注塑技术工艺IMD的中文名称：是指模内装饰镶嵌注塑技术注塑表面装饰技术，即IMD（In-Mold Decoration），IMD----模内装饰镶嵌注塑技术，是一门较新的面板加工工艺，从20世纪90年代初开始，由双层胶片层间黏结结构，发展到注塑成型多元结构的三维成型技术，现在已成为当前的一项热门的铭牌工艺，它已一改平面板的刻板模式，发展到山薄膜与印刷图文、标识的油墨及树脂注塑结合成三位一体面板的新模式。

IMD----也就是将印刷好的薄膜成型后，镶嵌在注塑模腔内然后合模注塑。

注塑树脂在薄膜的背面与油墨层相结合，面板图文、标识置于薄膜与注塑成型的树脂之间，图文、标识不会因磨擦或时间关系而磨损。

它以注塑成型为依托，其形状、尺寸可保持稳定，更便于装配，故IMD技术常被应用于汽车、通讯、电子、电器、仪表、仪器的面板上，集装饰性与功能性于一身。

一、IMD产品特性※精美的装饰图文、标识内藏，不受摩擦或化学腐蚀而消失。

※图文、标识及颜色设计可随时改变，而无需更换模具。

※三维立体形状产品的，印刷精度准确，误差+0.05mm。

※能提供图文、标识背透光性及高透光性的视窗效果。

※功能按键凸泡均匀、手感好，寿命可达100万次以上。

※三维变化，可增加设计者对产品设计的自由度。

※复合成型加工达到无缝效果。

二、IMD/IML的应用领域※家电业：电饭煲、洗衣机、微波炉、空调器、电冰箱等的控制装饰面板；※电子业：Mp3、Mp4、计算器、VCD、DVD、电子记事本、数码相机等装饰面壳、彩壳及标牌；※汽车业：仪表盘、空调面板、内饰性、车灯外壳、标志等；※电脑业：键盘、鼠标、面壳；※通讯业：手机按键、手机镜业、手机彩壳、小灵通及固定电话面板、视窗镜片；※其它业：医疗器械、化妆品盒、装饰盒、玩具、运动和娱乐休闲用品等等。

三、IMD工艺的发展前景目前，IMD模内装饰镶嵌注塑技术被广泛应用于通讯、家电、电子、汽车、仪表、仪器、医疗器、玩具、化妆品等行业，是一种崭新的塑胶装饰工艺技术。

模内注塑知识之模内镶件注塑成型装饰技术模内镶件注塑成型装饰技术即IMD（In-MoldDecoration）,IMD是目前国际风行的表面装饰技术。

主要用于家电产品的装饰及功能控制面板、汽车仪表盘、空调面板、手机外壳/镜片、洗衣机、冰箱等应用非常广泛。

（一）模内镶件注塑成型装饰技术原理IMD就是将已印刷成型好的装饰片材放入注塑模内，然后将树胶注射在成型片材的背面，使树脂与片材接合成一体固化成型的技术。

IMD是在注射成型的同时进行镶件加饰的技术，产品是和装饰承印材覆合成为一体，对立体状的成形品全体可进行加饰印刷，使产品达到装饰性与功能性于一身的效果IMD实际上就是将印刷好的薄膜经过成型冲切后，镶嵌在注塑模腔内然后合模注塑而制作的产品。

它是融印刷、成型、制模、注塑工艺技术为一体，会塑料片材、油墨、塑料树脂的综合运用。

注塑树脂在薄膜的背面与油墨层相结合，面板图文、标识置于薄膜与注塑成型的树脂之间，图文、标识不会因摩擦或时间关系而磨损。

（二）模内镶件注塑成型IMD优势1、产品稳定性：使产品产生一致性与标准化的正确套色2、产品耐久性：透过特殊处理的COATING薄膜的保护，可提供产品更优良的表面耐磨与耐化学特性3、3D复杂形状设计：应用薄膜优良的伸展性，可顺利达成所需的产品复杂性外开设计需求4、多样化风格：可依客户需求创造金属电镀或天然材质特殊式样5、制程简化：经由一次注塑成型的工法，将成型与装饰同时达成，可有效降低成本与工时，可提供稳定的生产6、降低成本与工时要：IMD制程中只需要一套模具，不像其它老替代制程需开多套治具，可以去除一次作业程序的人力与工时，降低系统成本与库存成本（三）IMD与IML,IMR及传统产品的比较传统注塑产品：1，需要有喷漆或电镀等二次加工的过程（增加成本和造成污染）2，油墨等在产品的表面，时间一长的话就会被磨花或刮伤（降低产品的整体质量和外观效果）3，注塑成型后进行后续工作，造成良率下降等IMD模内装饰工艺产品：1，降低成本与时工要。

imd定义工艺介绍imd一、IMD定义：I IMD解释：IMD的中文名称：模内装饰技术,英文名称：In-MoldDecoration , IMD是目前国际风行的表面装饰技术，表面硬化透明薄膜，中间印刷图案层，背面注塑层，油墨中间，可使产品防止表面被刮花和耐磨擦，并可长期保持颜色的鲜明不易退色。

IMD包含IML,IMF,IMR IML : IN MOLDING LABEL 〔无拉伸，曲面小，用于2D产品〕IMF : IN MOLDING FILM 〔适合高拉伸产品，3D 产品〕IMR：IN MOLDING ROLLER 〔产品表面薄膜去掉，只留下油墨在产品表面。

）IML,IMF与IMR区别（表面是否留下一层薄膜）传统的塑料加工技术已渐渐无法满足新时代的需求，轻、薄、短小的消费性电子产品及环保意识的抬头,IMD技术就是在这个基础上应运而生。

由於（IMD）之优点适合於3C、家电、LOGO铭板及汽车零件之塑料产品，特别是目前流行的手机外壳及各式仪表面板。

世界各先进厂商如德国Bayer、美国GE、均全面在开发此制程。

（IMD）模内装饰是一种相对新的自动化生产工艺，与其他工艺相比（IMD）能减化生产步骤和减少拆件组成部件，因此能快速生产节省时间和成本，同时还具有提高质量，增加图像的复杂性和提高产品耐久性优点应用在产品外观上，（IMD）是目前最有效率的方法，它是在薄膜表面上施以印刷、高压成型、冲切，最後与塑料结合成型，免除二次作业程序及其人力工时，尤其一般在需背光、多曲面、仿金属、发线处理、逻辑光纹、肋骨干涉…等印刷喷漆制程无法处理的时候，更是使用IMD制程的时机。

（IMD）模内装饰可以取代许多传统的制程，如热转印、喷涂、印刷、电镀等外观装饰方法。

尤其是需要多种色彩图像、背光等相关产品。

IMD 的第二个含义（swept tones ）是在互调失真（扫描信号），单位％，越小越好，理想值为oIML工艺介绍摘要：本文主要介绍IML成型的原理及工艺，并对IML和IMD工艺作了对比分析，总结出IML工艺的优缺点。

IMD、IML、IMR、IMF工艺介绍IMD的中文名称：挤出表面装饰技术(模内装饰技术),即IMD（In-Mole Decoratiom），IMD是目前国际风行的表面装饰技术，主要应用于家电产品的表面装饰及功能性面板，常用在手机视窗镜片及外壳、洗衣机控制面板、冰箱控制面板、空调控制面板、汽车仪表盘、电饭煲控制面板多种领域的面板、标志等外观件上。

传统的塑料加工技术已渐渐无法满足新时代的需求，轻、薄、短小的消费性电子产品及环保意识的抬头,IMD技术就是在这个基础上应运而生。

由於 (IMD) 之优点适合於3C、家电、LOGO铭板及汽车零件之塑料产品，特别是目前流行的手机外壳及各式仪表面板。

世界各先进厂商如德国Bayer、美国GE、均全面在开发此制程。

(IMD)模内装饰是一种相对新的自动化生产工艺，与其他工艺相比(IMD)能减化生产步骤和减少拆件组成部件，因此能快速生产节省时间和成本，同时还具有提高质量，增加图像的复杂性和提高产品耐久性优点应用在产品外观上，(IMD)是目前最有效率的方法,它是在薄膜表面上施以印刷、高压成型、冲切，最後与塑料结合成型，免除二次作业程序及其人力工时，尤其一般在需背光、多曲面、仿金属、发线处理、逻辑光纹、肋骨干涉...等印刷喷漆制程无法处理的时候,更是使用IMD制程的时机。

（IMD) 模内装饰可以取代许多传统的制程，如热转印、喷涂、印刷、电镀等外观装饰方法。

尤其是需要多种色彩图像、背光等相关产品IMD又分为IML、IMR，这两种工艺的最大区别就是产品表面是否有一层透明的保护薄膜。

IML的中文名称：模内镶件挤出其工艺非常显著的特点是：表面是一层硬化的透明薄膜，中间是印刷图案层，背面是塑胶层，由于油墨夹在中间，可使产品防止表面被刮花和耐磨擦，并可长期保持颜色的鲜明不易退色。

IMR的中文名称：模内转印此工艺是将图案印刷在薄膜上，通过送膜机将膜片与塑模型腔贴合进行挤出，挤出后有图案的油墨层与薄膜分离，油墨层留在塑件上而得到表面有装饰图案的塑件，在最终的产品表面是没有一层透明的保护膜，膜片只是生产过程中的一个载体。

IML模内镶件注塑IML的中文名称：模内镶件注塑其工艺非常显著的特点是：表面是一层硬化的透明薄膜，中间是印刷图案层，背面是塑胶层，由于油墨夹在中间，可使产品防止表面被刮花和耐摩擦，并可长期保持颜色的鲜明不易退色。

IML的概念IMD（In-Mold Decoration）是一种在注塑模具内放置Film薄膜来装饰塑胶外观表面的新技术。

目前IMD有两种制造方法，一种是把印刷好的Film 薄膜制作成循环滚筒卷状带,安装到注塑机和注塑模具内,象标签Label贴到前模面上全自动地循环带移动式的生产出来;即人称之为IMD(在模具内转印注塑）。

另一种是把Film薄膜印刷好经过成型机Forming成型，再经过剪切后放置到注塑模具内生产出来的。

即称之为IML（在模具内贴膜注塑）。

此Film 一般可分为三层：基材（一般是PET）、油墨层（INK）、胶合材料（多为一种特殊的粘合胶）。

当注塑完成后，通过粘合胶作用使Film和塑胶紧密结合融为一体，由于本身正表面覆耐磨保护膜的PET在最外层，有耐磨和耐刮伤的作用，其表面硬度可达到3H，而且会越摸越亮。

其中注塑材料多为PC、PMMA、PBT等等。

如下图：IML的工艺工序裁料---平面印刷---油墨干燥固定---贴保护膜---冲定位孔---热成型---剪切外围形状---材料注塑成型工艺流程如下图：具体说明如下：1)裁料：把卷状的薄膜Film裁剪成已设计好尺寸的方形块，供印刷、成型工序用。

2)平面印刷：根据要求的图标、文字制造成菲林网，在裁剪好的薄膜 Film 方形块上印刷图标、文字。

3)油墨干燥固定：把印刷好的薄膜Film方形放置在高温烤炉里干燥，目的是固定IML油墨。

4)贴保护膜：避免在冲定位孔工序时弄花已印刷好的薄膜Film表面，有时需贴上单层或双层保护膜。

5)冲定位孔：热成型的定位孔一定要冲准。

剪切工序的定位孔有时也要事先冲孔。

6)热成型（高压或铜模）：把印刷好的薄膜加热后，用高压机或铜模在预热状态下成型。

汽车模内镶件注塑成型（IMD ）技术塑料加工商们正在将可成型彩色薄膜视为一个经济、耐用、环境友好的装饰手段，它可使零件在脱模时即已完成装饰。

模内镶件注塑成型（IMD ）技术，利用的就是这种可成型薄膜，可替代传统的、在零件脱模后采用的涂漆、印刷、热模锻、镀铬工艺。

该技术的首次成功应用是制成了一些小型的、相对较平的汽车内外饰零部件和手机零件。

今天，IMD技术有了更进一步的发展，可以制成更大的三维零件，例如整个仪表板、汽车保险杠、托板、汽车顶盖，甚至汽车、卡车的发动机罩。

据说，第一个实现商业化的、无需涂漆的水平车身板已经应用在Smart双座敞篷轿车上了。

IMD技术可节省再加工的费用，这对汽车工业极具诱惑力。

GE Plastics的Lexan SLX（一种聚碳酸酯共聚物）车身零件生产经理Venkata-krishnan Umamaheswaran说：“汽车上最贵的就是油漆了，涂漆生产线是汽车装配车间最大的投资，会占据车间一半的地面空间，而且一年内会产生1500多吨VOCs（挥发性有机物）。

”IMD技术的优势还包括：边角料产率低；可在同一地点完成零件的成型和装饰；回收性更好。

IMD技术可获得A级表面，且无流痕，更不会像流痕那样造成“模内驻色”。

但是如果零件本身就有很多孔，必须在脱模后进行装饰，那么IMD技术的经济效益则会大打折扣。

IMD技术的倡导者们宣称：利用最新一代的可成型薄膜制成的车身板，具有与涂漆金属板相媲美的甚至更高的抗划伤性和抗冲击性。

但是，假设汽车制造商们对涂漆生产线仍然施以巨额投资，则IMD在近期内还是无望完全取代涂漆工艺。

不过，工业观察家们相信：在美国，今后即使有投资，也很少会出现建造大型涂漆生产线的情况。

IMD技术首先将一块已经被印刷、涂覆或染色过的塑料薄板经冲切成坯料后，热成型成最终产品的形状。

修正后，把它放入注射腔内，从型腔后面注入一种与其相容的基体材料，最后得到成品。

成品的表面可以是纯色的，也可具有金属外观或木纹效果，还可印有图形符号。

IMD/INS工艺分享IMD/INS（In-Mold-Decoration）IMR/IML/INS/IMFIMD是一种在注塑模具内放置Film薄膜来装饰塑胶外观表面的新技术,即模内热转印。

电子，家电，汽车上常用IML,INS工艺。

IML：（模内装饰件）把(film)薄膜印刷好经过(Forming)成型，再经过(Torming)剪切边料后放置到注塑模具内的注塑产品。

INS: 印刷好的膜片加热，高压成型(真空吸塑）后，裁去多余的边料，镶入注塑凹模穴与料米一起射出。

IMD工艺代替传统工艺的喷涂，色泽鲜亮，图案3D立体感强，清晰，不退色，不掉色；表面硬度高（可以达1-3H）,不容易刮花，擦伤。

IMD工艺制造过程中产生的废弃物，污染极少，有很好的环保作用。

+INS (Insert-Mould-Decoration)+把已吸塑（高压）成型的膜片（film）放到注塑模具里与料米一起射出件。

+ 1.现成片材（ film不需要印刷加工）.+ 2. 高压成型（吸塑成型）.+ 3.冲切+ 4.注塑+他的特点是片材(film)，不需要任何涂布印刷，适合高拉伸，高压成型弧度好；表面3D立体效果强，耐磨，防刮花，适合高拉伸和反包产品，产品良率可达90%。

此工艺常用在汽车装饰件上。

+ IMD与INS区别1.1-1.IMD片材需要印刷颜色和图案,粘结剂，常用规格0.1/0.125/0.188/mm1-2.INS片材颜色图案固定，不需要印刷，常用规格0.3/0.5mm.2.2-1.IMD热压成型，字体，图案位置没那么精准。

2-2.INS高压真空吸气成型，片材成型弧度好，3.3-1.IMD是片材定位，加热，拉伸成型。

3-2.INS是片材定位，加热，高气压冲压成型（成型弧度好，LOGO不易偏位，变形）常用是凸模块结构。

4.4-1.IMD颜色和图案比较多样化，用途广泛，常用电子，家电，汽车产品上。

4-2.INS片材颜色单一，片材成本高，一般用在汽车装饰件上。

IMD技术介绍IMD定义IMD解释：IMD的中文名称：模内装饰技术，IMD是目前国际风行的表面装饰技术,表面硬化透明薄膜,中间印刷图案层，背面注塑层，油墨中间,可使产品防止表面被刮花和耐磨擦，并可长期保持颜色的鲜明不易退色英文名称：(※※※※ction Moulding Decoration, In-Mould-Decoration)※※※※ction n.注射, 注射剂moulding n.模制, 浇铸decoration n.装饰, 装饰品传统的塑料加工( 喷涂、印刷、电镀、热转印等外观装饰方法)技术已渐渐无法满足新时代的需求。

IMD技术就是在这个基础上应运而生是加工最好的工艺，集装饰性能功能于一身注塑件的图文、色彩在模内注塑时一次成型、减少注塑的后续加工工序，另外IMD立体成型增加了设计的自由度，图文、色彩在塑料夹层中，耐磨损及抗腐蚀，且色彩亮丽印刷图案随时变更而无须更换模具。

IMD技术主要应用于：家电产品、通讯产品、电子产品、仪器仪表、医疗器材、玩具、化装品、汽车饰件、数码产品等。

案例：由於(IMD) 之优点适合於3C、家电、LOGO铭板及汽车零件之塑料产品，特别是目前流行的手机外壳及各式仪表面板。

世界各先进厂商如德国Bayer、美国GE、均全面在开发此制程。

IMD技术系列论坛(1)-IMD技术简介近两年来IMD技术在消费类电子产品及汽车内饰当中得到了广泛的应用，有点炙手可热的感觉。

这里给大家做一些该技术的介绍。

IMD的概念及历史IMD是英文(In-mold Decoration)的简称，从英文的字面意思可以很好的理解这种技术的方法和目的。

“In-mold”就是把什么东西放在模具里面；“Decoration”就是装饰的意思，所以这种技术就是要把什么东西放在模具当中，目的就是为了把产品做的好看些。

这种技术其实出现很早，上世纪七八十年代大家已经在使用，只不过因为成本和材料技术方面的一些障碍，当然最关键还是市场需求没那么高，所以并没有非常广泛的使用。

第十六节 模内覆片（膜）注塑成型INSINS 技术说明： 原本INS 是用来辅助一次成型注塑IMD ，但随着3D 立体面装饰的需求，现今的INS 技术以 汽车工业来说深受欧洲大厂的亲赖。

一、INS 技术原理与工艺步骤：INS 技术原理：是指将表面巳有木纹装饰或金属色彩等各类薄膜（或膜片）、经加热软化、真空3D 成型与裁切后；放入立体的注塑模腔内进行注塑成型、注塑树脂在薄膜的背面与基材油墨层相结合，使树脂与片材接合成一体的工艺。

是集模具设计制造、丝网印刷、高热压/真空成型、精密注塑相结合的一种新型塑胶表面模内装饰注塑成型工艺技术。

除模具加工设备外，还需要配套印刷设备、真空成型机、自动冲切机、精切机、片材吸取与植入机械手、注塑成型设备、十万级无尘车间等。

配套模具：吸塑模具与注塑模具及裁切模具。

各类薄膜（或膜片）有卷材与片材两种，卷材可连续式生产，生产效率高。

片材单片成型，生产效率低。

二、INS胶膜加热吸塑成型裁切 模片放置 注塑成型 产品取出 胶膜经过烤炉，烘烤使胶膜软化。

胶膜在模具型腔内，利用压空或真空吸塑成型，使薄膜变成立体形状 裁切成嵌片，去除非产品部分胶膜。

将预成型之膜片放入注塑模具内 胶膜片与胶料融合固化，充足延展性和弹性是重要的。

制品取出三、INS 工艺的优点：1. 每次可节省约20% 的射出料。

2. 是一种干燥且容易的装饰品制作过程。

3. 只需要多出裁切和加热成型的过程。

4. 可以容易且随时地更改表面的装饰图案设计。

5. 可选择数个射出点。

6. 因为薄膜表面的光泽(Hard Code) 所以，在射出后不用擦拭物品的表面。

7. 水份气泡点和下陷的区域(缩水)都可以被覆盖住。

8. 有良好的边缘装饰。

9. 设计的失真、缺陷，都可于射出前即可轻易辨识出。

10. 射出模具内的表面结构可明显地显示在INS 薄膜上。

四、INS 制品实例：一般是；外层透明料+油墨图案+PC/ABS （或ABS 等）●一体成型局部INS 装饰( 车灯部件)●其它装饰效果：相同模具，只须更换表层材料即可。

IML工艺IML的中文名称：模内镶件注塑其工艺非常显著的特点是：表面是一层硬化的透明薄膜，中间是印刷图案层，背面是塑胶层，由于油墨夹在中间，可使产品防止表面被刮花和耐摩擦，并可长期保持颜色的鲜明不易退色。

IML工艺介绍摘要: 本文主要介绍IML成型的原理及工艺，并对IML和IMD工艺作了对比分析，总结出IML工艺的优缺点。

资料来自网上收集整理而成,供大家参考关键词: IML IMD 成型工艺一.IML的概念IMD（In-Mold Decoration）是一种在注塑模具内放置Film薄膜来装饰塑胶外观表面的新技术。

目前IMD有两种制造方法，一种是把印刷好的Film薄膜制作成循环滚筒卷状带,安装到注塑机和注塑模具内,象标签Label贴到前模面上全自动地循环带移动式的生产出来;即人称之为IMD(在模具内转印注塑）。

另一种是把Film薄膜印刷好经过成型机Forming成型，再经过剪切后放置到注塑模具内生产出来的。

即称之为IML（在模具内贴膜注塑）。

此Film一般可分为三层：基材（一般是PET）、油墨层（INK）、胶合材料（多为一种特殊的粘合胶）。

当注塑完成后，通过粘合胶作用使Film和塑胶紧密结合融为一体，由于本身正表面覆耐磨保护膜的PET在最外层，有耐磨和耐刮伤的作用，其表面硬度可达到3H，而且会越摸越亮。

其中注塑材料多为PC、PMMA、PBT等等。

如下图：二、IML的工艺工序裁料---平面印刷---油墨干燥固定---贴保护膜---冲定位孔---热成型---剪切外围形状---材料注塑成型工艺流程如下图：具体说明如下：1)裁料：把卷状的薄膜Film裁剪成已设计好尺寸的方形块，供印刷、成型工序用。

2)平面印刷：根据要求的图标、文字制造成菲林网，在裁剪好的薄膜Film方形块上印刷图标、文字。

3)油墨干燥固定：把印刷好的薄膜Film方形放置在高温烤炉里干燥，目的是固定IML油墨。

4)贴保护膜：避免在冲定位孔工序时弄花已印刷好的薄膜Film表面，有时需贴上单层或双层保护膜。

模内装饰工艺简介
模内装饰（In-Mold Decoration，简称 IMD）是一种将装饰图案或纹理印制在塑料薄膜上，然后将其放入模具中，在注塑过程中与塑料一体成型的工艺。

IMD 工艺的主要优点包括：
1. 美观：通过在薄膜上印制高质量的图案，可以实现精细的纹理和色彩效果，使产品具有高品质的外观。

2. 耐久性：IMD 装饰层与塑料基材一体成型，具有较好的耐磨、耐刮擦和耐化学性能。

3. 提高生产效率：IMD 可以实现自动化生产，减少了后续的装配和涂装修饰工序，提高了生产效率。

4. 设计自由度：IMD 可以实现复杂的形状和纹理设计，为产品设计师提供更大的创作空间。

IMD 工艺通常包括以下步骤：
1. 薄膜印刷：将设计好的图案或纹理印刷在塑料薄膜上。

2. 薄膜成型：将印刷好的薄膜放入模具中，通过注塑或热压成型的方式与塑料基材一体成型。

3. 后处理：对成型后的产品进行后续加工，如去除废料、表面抛光等。

IMD 工艺广泛应用于电子产品、汽车内饰、家电、玩具等行业，为产品提供了高质量的外观装饰效果。

如果你想了解更多关于 IMD 工艺的信息，建议咨询专业的技术人员或相关机构。

模内装饰技术-IMD塑胶材料是一种广泛应用的材料，在汽车、家电、笔记本、消费电子、医疗等我们生活中的方方面面都有涉及。

以塑胶材料做为产品外观件时，我们一般都会做各种表面处理进行装饰，但出于环保等因素考虑，传统的喷涂、水转印等工艺已不满足现今需求。

因此，环保、外观效果更丰富的模内装饰工艺（IMD：In-Mold Decoration）已变得越来越受关注。

模内装饰工艺（IMD）简单理解便是能够在注塑模具内便完成装饰过程的工艺，其产品具有其外观清晰度高、立体感好、表面耐划伤，已广泛应用于汽车、家电、消费电子、医疗电子等领域。

常见的几种模内装饰（IMD）概念IMR/IML/INS模内装饰（IMD）也有着多年历史了，在汽车、家电等各种应用中，相信大家最常听说的名词大概是这三个：IMR、IML、INS。

下面我们先看看这三种工艺到底是什么。

1.IMR据维基百科，IMR中文名称是模内转印，是英文In-Mold Decoration by Roller（部分解释是In molding release）的缩写，当然也有部分简写成In-Mold Roller，属于IMD（In-Mold Decoration）模内装饰技术的一种。

这是一种卷对卷工艺，可全自动生产。

特别适用于产品的外表面装饰面板与功能面板，目前在笔记本、手机、家电、汽车上都有广泛应用。

2.IMLIML英文是In-Mold Label （部分作In molding Lamination），一般叫法是模内镶件注塑、模内贴标等。

(拉伸程度较低) ，有用过手机，目前这一技术在家电、汽车、医疗电子等行业已广泛应用。

比如常见的空调、洗衣机IMD控制面板，扫地机器人面盖，汽车一体显示盖板、中控面板等。

膜片模内镶件注塑工艺非常显著的特点是：表面是一层硬化的透明薄膜，中间是印刷图案层，背面是塑胶层，由于油墨夹在中间，可使产品防止表面被刮花和耐磨擦，并可长期保持颜色的鲜明不易退色。

IMD工艺流程IMD(In Mould Decoration)是将已印刷好图案的膜片放入金属模具(molud)内，将成形用的树脂注入金属模内与膜片接合,使印刷有图案的膜片与树脂形成一体而固化成产品的一种成形方法。

该工艺具有表面耐腐蚀、耐磨、不脱落、色彩鲜艳、颜色图案可随时更换、表面装饰效果极佳等优点，广泛应用于手机、MP3、家电、仪器仪表等产品的表面装饰。

IMD定义：I IMD解释：IMD的中文名称：模内装饰技术，英文名称：In-Mold Decoration，IMD是目前国际风行的表面装饰技术,表面硬化透明薄膜,中间印刷图案层，背面注塑层，油墨中间,可使产品防止表面被刮花和耐磨擦，并可长期保持颜色的鲜明不易退色。

IMD包含IML,IMF,IMR IML：IN MOLDING LABEL ﹝无拉伸,曲面小，用于2D产品﹞IMF：IN MOLDING FILM ﹝适合高拉伸产品，3D 产品﹞IMR：IN MOLDING ROLLER ﹝产品表面薄膜去掉，只留下油墨在产品表面。

)IML,IMF与IMR区别（表面是否留下一层薄膜）传统的塑料加工技术已渐渐无法满足新时代的需求，轻、薄、短小的消费性电子产品及环保意识的抬头,IMD技术就是在这个基础上应运而生。

由於(IMD) 之优点适合於3C、家电、LOGO铭板及汽车零件之塑料产品，特别是目前流行的手机外壳及各式仪表面板。

世界各先进厂商如德国Bayer、美国GE、均全面在开发此制程。

(IMD)模内装饰是一种相对新的自动化生产工艺，与其他工艺相比(IMD)能减化生产步骤和减少拆件组成部件，因此能快速生产节省时间和成本，同时还具有提高质量，增加图像的复杂性和提高产品耐久性优点应用在产品外观上，(IMD)是目前最有效率的方法,它是在薄膜表面上施以印刷、高压成型、冲切，最後与塑料结合成型，免除二次作业程序及其人力工时，尤其一般在需背光、多曲面、仿金属、发线处理、逻辑光纹、肋骨干涉...等印刷喷漆制程无法处理的时候,更是使用IMD制程的时机。

I MD技术：（insert moldling decoration）IMD据小弟知有两大类，一类在注塑模腔里预置的是PC的，单片的。

另一类是PET的，链状的（很像电影胶片或印好没裁的方便面口袋）。

前者成品就MERGE了PC片，后者只把PET链上的油墨带走，但PET材料（链子，又称FOIL）不被MERGE进零件。

前者因PC厚，只可用丝网印，所以效果较粗糙，如MOTOROLA的V66的前盾牌形状已经算是很精致了，后者因PET薄，可用胶版印，很细腻，尤其电镀和透明，金属及表面细腻纹理都很好，如MOTOROLA的V60的前电镀和黑色肌理效果。

其IMD其实是IN MOLDING DECORA TION 的简称。

松下方煲上的控制面板就是典型的IMD，是把一个丝印好的PET薄膜放到注塑模具里进行注塑。

材料一般是PC、透明ABS、PMMA。

注塑后薄膜和塑料结合为一体。

一般来讲用IMD有两个背景原因，1，有些效果用注塑是在难以模拟，比如胡桃木的汽车仪表板。

2，在小片零件上集成几种效果很难，比如MOTO V60的前三角片，集中了电镀，透明，丝网印，但本身又要求精致，试想用真实电镀，透明片分别注塑再拼接基本很困难。

还有一种方法实现就是在模具阶段做零件表面皮纹（TEXTURE）时件外表面光滑，内表面用粗糙纹路，但对模具有要求，因为粗纹理拔模角大。

相關概念説明1、IMDIMD的英文全稱是：In-Mould-Decoration。

示意圖如圖1，油墨先附著在Inlay 上，通過注射塑膠料夾在Inlay與注射料之間，由於外面有Inlay（一般是PC film，厚度0.125~0.75mm）作保護層，有良好的耐磨性。

Motorola V66 即採用該技術。

圖1 IMD示意圖2、IN MOULD INK TRANSFERIN MOULD INK TRANSFER又稱爲模內轉印。

示意圖如圖2，其中Foil的結構如圖3，相對於IMD而言，這種方法由於油墨外的保護層相當之薄，視覺效果較好。

imd一、IMD定义：IIMD解释：IMD的中文名称：模内装饰技术，英文名称：In-MoldDecoration，IMD是目前国际风行的表面装饰技术,表面硬化透明薄膜,中间印刷图案层，背面注塑层，油墨中间,可使产品防止表面被刮花和耐磨擦，并可长期保持颜色的鲜明不易退色。

IMD包含IML,IMF,IMRIML：INMOLDINGLABEL﹝无拉伸,曲面小，用于2D产品﹞IMF：INMOLDINGFILM﹝适合高拉伸产品，3D产品﹞IMR：INMOLDINGROLLER﹝产品表面薄膜去掉，只留下油墨在产品表面。

)IML,IMF与IMR区别（表面是否留下一层薄膜）传统的塑料加工技术已渐渐无法满足新时代的需求，轻、薄、短小的消费性电子产品及环保意识的抬头,IMD 技术就是在这个基础上应运而生。

由於(IMD)之优点适合於3C、家电、LOGO铭板及汽车零件之塑料产品，特别是目前流行的手机外壳及各式仪表面板。

世界各先进厂商如德国Bayer、美国GE、均全面在开发此制程。

(IMD)模内装饰是一种相对新的自动化生产工艺，与其他工艺相比(IMD)能减化生产步骤和减少拆件组成部件，因此能快速生产节省时间和成本，同时还具有提高质量，增加图像的复杂性和提高产品耐久性优点应用在产品外观上，(IMD)是目前最有效率的方法,它是在薄膜表面上施以印刷、高压成型、冲切，最後与塑料结合成型，免除二次作业程序及其人力工时，尤其一般在需背光、多曲面、仿金属、发线处理、逻辑光纹、肋骨干涉...等印刷喷漆制程无法处理的时候,更是使用IMD制程的时机。

（IMD)模内装饰可以取代许多传统的制程，如热转印、喷涂、印刷、电镀等外观装饰方法。

尤其是需要多种色彩图像、背光等相关产品。

IMD的第二个含义（swepttones）是在互调失真（扫描信号），单位％，越小越好，理想值为oIML工艺介绍摘要:本文主要介绍IML成型的原理及工艺，并对IML和IMD工艺作了对比分析，总结出IML工艺的优缺点。
