一、弯矩调幅法（一）弯矩调幅法的概念所谓弯矩调幅法，就是对结构按弹性理论所算得的弯矩值和剪力值进行适当的调整（通常是对那些弯矩绝对值较大的截面弯矩进行调整），然后按调整后的内力进行截面设计和配筋构造的设计方法。

截面弯矩的调整幅度用弯矩调幅系数β来表示：（1-15）其中：M——按弹性理论计算的弯矩值（见图）；eM——调幅后的弯矩值。

a（二）弯矩调幅的原则为满足结构承载力极限状态和正常使用极限状态的要求，从下面几个方面考虑，对弯矩调幅提出以下原则：1、不因弯矩调幅而影响结构的承载力原则：◆弯矩调幅后引起结构内力图形和正常使用状态的变化，应进行验算，或有构造措施加以保证。

2、出铰不要过早，防止裂缝宽度、挠度过大原则：◆正常使用阶段不应出现塑性铰；◆截面的弯矩调幅系数β不宜超过0.20。

3、保证塑性铰有足够的变形能力，以实现弯矩调幅原则：◆受力钢筋宜采用HRB335级、HRB400级热轧钢筋，混凝土强度等级宜在C20～C45范围；◆截面相对受压区高度ξ应满足0.10≤ξ≤0.35。

4、弯矩调幅后仍应满足静力平衡条件5、从钢筋屈服到达到极限强度尚有一定距离（通常M y=0.95M u）。

故形成三铰破坏机构时，三个塑性铰截面并不一定同时达到极限强度。

原则：◆结构中的跨中截面弯矩值应取弹性分析所得的最不利弯矩值和按式1-16计算值中的较大值（见图）；（1-16）其中：M——按简支梁计算的跨中弯矩设计值；、——连续梁或连续单向板的左、右支座截面弯矩调幅后的设计值。

◆各控制截面的剪力设计值按荷载最不利布置和调幅后的支座弯矩由静力平衡条件计算确定。

6、构造要求、传统习惯◆ 调幅后，支座和跨中截面的弯矩值均不应小于M0的1/3。

二、用调幅法计算等跨连续梁、板（一）等跨连续梁1、在相等均布荷载，抑或在间距相同、大小相等的集中荷载作用下，等跨连续梁跨中和支座截面的弯矩设计值M可分别按式1-17、式1-18计算：承受均布荷载时：（1-17）承受集中荷载时：（1-18）其中：g、q——沿梁单位长度上的恒荷载设计值、活荷载设计值；G、Q——一个集中恒荷载设计值、活荷载设计值；——连续梁考虑塑性内力重分布的弯矩计算系数，按表采用；连续梁和连续单向板考虑塑性内力重分布的弯矩计算系数支承情况截面位置端支座边跨跨中离端第二支座离端第二跨跨中中间支座中间跨跨中A ⅠB ⅡC Ⅲ梁、板搁支在墙上0 1/11 两跨连续：-1/10；三跨以上连续：-1/11 1/16 -1/14 1/16板与梁整浇连接-1/161/14梁-1/24梁与柱整浇连接-1/16 1/14——集中荷载修正系数，按表采用；集中荷载修正系数荷载情况截面A ⅠB ⅡC Ⅲ当在跨中中点处作用一个集中荷载时 1.5 2.2 1.5 2.7 1.6 2.7 当在跨中三分点处作用两个集中荷载时 2.7 3.0 2.7 3.0 2.9 3.0 当在跨中四分点处作用三个集中荷载时 3.8 4.1 3.8 4.5 4.0 4.8l——计算跨度，按表采用。

一、弯矩调幅法（一）弯矩调幅法的概念所谓弯矩调幅法，就是对结构按弹性理论所算得的弯矩值和剪力值进行适当的调整（通常是对那些弯矩绝对值较大的截面弯矩进行调整），然后按调整后的内力进行截面设计和配筋构造的设计方法。

截面弯矩的调整幅度用弯矩调幅系数β来表示：（1-15）其中：M——按弹性理论计算的弯矩值（见图）；eM——调幅后的弯矩值。

a（二）弯矩调幅的原则为满足结构承载力极限状态和正常使用极限状态的要求，从下面几个方面考虑，对弯矩调幅提出以下原则：1、不因弯矩调幅而影响结构的承载力原则：◆弯矩调幅后引起结构内力图形和正常使用状态的变化，应进行验算，或有构造措施加以保证。

2、出铰不要过早，防止裂缝宽度、挠度过大原则：◆正常使用阶段不应出现塑性铰；◆截面的弯矩调幅系数β不宜超过0.20。

3、保证塑性铰有足够的变形能力，以实现弯矩调幅原则：◆受力钢筋宜采用HRB335级、HRB400级热轧钢筋，混凝土强度等级宜在C20～C45范围；◆截面相对受压区高度ξ应满足0.10≤ξ≤0.35。

4、弯矩调幅后仍应满足静力平衡条件5、从钢筋屈服到达到极限强度尚有一定距离（通常M y=0.95M u）。

故形成三铰破坏机构时，三个塑性铰截面并不一定同时达到极限强度。

原则：◆结构中的跨中截面弯矩值应取弹性分析所得的最不利弯矩值和按式1-16计算值中的较大值（见图）；（1-16）其中：M——按简支梁计算的跨中弯矩设计值；、——连续梁或连续单向板的左、右支座截面弯矩调幅后的设计值。

◆各控制截面的剪力设计值按荷载最不利布置和调幅后的支座弯矩由静力平衡条件计算确定。

6、构造要求、传统习惯◆ 调幅后，支座和跨中截面的弯矩值均不应小于M0的1/3。

二、用调幅法计算等跨连续梁、板（一）等跨连续梁1、在相等均布荷载，抑或在间距相同、大小相等的集中荷载作用下，等跨连续梁跨中和支座截面的弯矩设计值M可分别按式1-17、式1-18计算：承受均布荷载时：（1-17）承受集中荷载时：（1-18）其中：g、q——沿梁单位长度上的恒荷载设计值、活荷载设计值；G、Q——一个集中恒荷载设计值、活荷载设计值；——连续梁考虑塑性内力重分布的弯矩计算系数，按表采用；连续梁和连续单向板考虑塑性内力重分布的弯矩计算系数支承情况截面位置端支座边跨跨中离端第二支座离端第二跨跨中中间支座中间跨跨中A ⅠB ⅡC Ⅲ梁、板搁支在墙上0 1/11 两跨连续：-1/10；三跨以上连续：-1/11 1/16 -1/14 1/16板与梁整浇连接-1/161/14梁-1/24梁与柱整浇连接-1/16 1/14——集中荷载修正系数，按表采用；集中荷载修正系数荷载情况截面A ⅠB ⅡC Ⅲ当在跨中中点处作用一个集中荷载时 1.5 2.2 1.5 2.7 1.6 2.7 当在跨中三分点处作用两个集中荷载时 2.7 3.0 2.7 3.0 2.9 3.0 当在跨中四分点处作用三个集中荷载时 3.8 4.1 3.8 4.5 4.0 4.8l——计算跨度，按表采用。

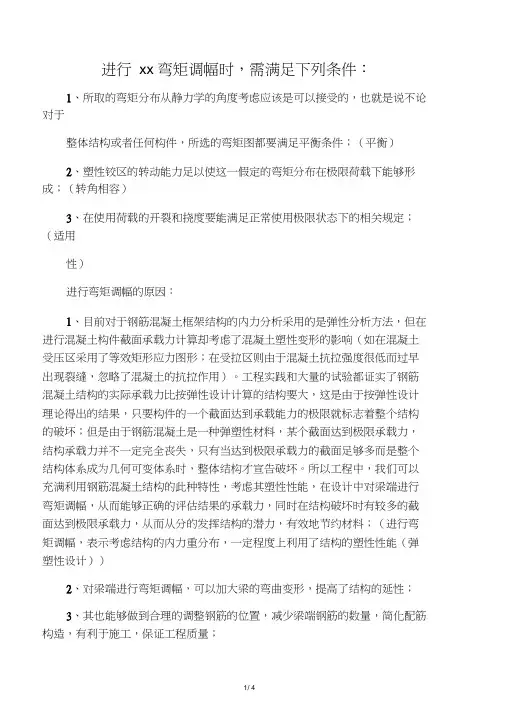

进行xx 弯矩调幅时，需满足下列条件：1、所取的弯矩分布从静力学的角度考虑应该是可以接受的，也就是说不论对于整体结构或者任何构件，所选的弯矩图都要满足平衡条件；（平衡）2、塑性铰区的转动能力足以使这一假定的弯矩分布在极限荷载下能够形成；（转角相容）3、在使用荷载的开裂和挠度要能满足正常使用极限状态下的相关规定；（适用性）进行弯矩调幅的原因：1、目前对于钢筋混凝土框架结构的内力分析采用的是弹性分析方法，但在进行混凝土构件截面承载力计算却考虑了混凝土塑性变形的影响（如在混凝土受压区采用了等效矩形应力图形；在受拉区则由于混凝土抗拉强度很低而过早出现裂缝，忽略了混凝土的抗拉作用）。

工程实践和大量的试验都证实了钢筋混凝土结构的实际承载力比按弹性设计计算的结构要大，这是由于按弹性设计理论得出的结果，只要构件的一个截面达到承载能力的极限就标志着整个结构的破坏；但是由于钢筋混凝土是一种弹塑性材料，某个截面达到极限承载力，结构承载力并不一定完全丧失，只有当达到极限承载力的截面足够多而是整个结构体系成为几何可变体系时，整体结构才宣告破坏。

所以工程中，我们可以充满利用钢筋混凝土结构的此种特性，考虑其塑性性能，在设计中对梁端进行弯矩调幅，从而能够正确的评估结果的承载力，同时在结构破坏时有较多的截面达到极限承载力，从而从分的发挥结构的潜力，有效地节约材料；（进行弯矩调幅，表示考虑结构的内力重分布，一定程度上利用了结构的塑性性能（弹塑性设计））2、对梁端进行弯矩调幅，可以加大梁的弯曲变形，提高了结构的延性；3、其也能够做到合理的调整钢筋的位置，减少梁端钢筋的数量，简化配筋构造，有利于施工，保证工程质量；设计中应注意的问题：1、调幅不宜过大，要保证结构的适用性；2、由于钢筋混凝土构件在内力重分布过程中形成的塑性铰为单向铰，所以在承受动力荷载与重复荷载的过程中可能产生反向弯矩，故不宜采用；对此，规范规定，调幅只对竖向荷载作用下的弯矩进行调幅，在有地震组合的情况下，先对竖向荷载作用下的框架梁的弯矩进行调幅，再与水平作用的弯矩进行组合。

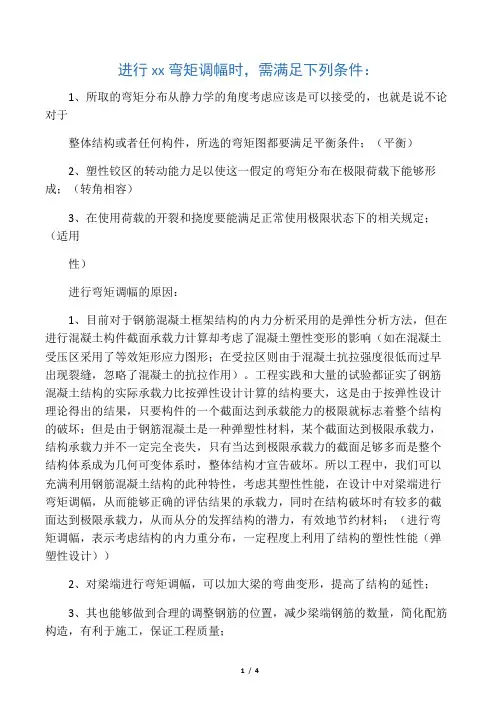

进行xx弯矩调幅时，需满足下列条件：1、所取的弯矩分布从静力学的角度考虑应该是可以接受的，也就是说不论对于整体结构或者任何构件，所选的弯矩图都要满足平衡条件；（平衡）2、塑性铰区的转动能力足以使这一假定的弯矩分布在极限荷载下能够形成；（转角相容）3、在使用荷载的开裂和挠度要能满足正常使用极限状态下的相关规定；（适用性）进行弯矩调幅的原因：1、目前对于钢筋混凝土框架结构的内力分析采用的是弹性分析方法，但在进行混凝土构件截面承载力计算却考虑了混凝土塑性变形的影响（如在混凝土受压区采用了等效矩形应力图形；在受拉区则由于混凝土抗拉强度很低而过早出现裂缝，忽略了混凝土的抗拉作用）。

工程实践和大量的试验都证实了钢筋混凝土结构的实际承载力比按弹性设计计算的结构要大，这是由于按弹性设计理论得出的结果，只要构件的一个截面达到承载能力的极限就标志着整个结构的破坏；但是由于钢筋混凝土是一种弹塑性材料，某个截面达到极限承载力，结构承载力并不一定完全丧失，只有当达到极限承载力的截面足够多而是整个结构体系成为几何可变体系时，整体结构才宣告破坏。

所以工程中，我们可以充满利用钢筋混凝土结构的此种特性，考虑其塑性性能，在设计中对梁端进行弯矩调幅，从而能够正确的评估结果的承载力，同时在结构破坏时有较多的截面达到极限承载力，从而从分的发挥结构的潜力，有效地节约材料；（进行弯矩调幅，表示考虑结构的内力重分布，一定程度上利用了结构的塑性性能（弹塑性设计））2、对梁端进行弯矩调幅，可以加大梁的弯曲变形，提高了结构的延性；3、其也能够做到合理的调整钢筋的位置，减少梁端钢筋的数量，简化配筋构造，有利于施工，保证工程质量；设计中应注意的问题：1、调幅不宜过大，要保证结构的适用性；2、由于钢筋混凝土构件在内力重分布过程中形成的塑性铰为单向铰，所以在承受动力荷载与重复荷载的过程中可能产生反向弯矩，故不宜采用；对此，规范规定，调幅只对竖向荷载作用下的弯矩进行调幅，在有地震组合的情况下，先对竖向荷载作用下的框架梁的弯矩进行调幅，再与水平作用的弯矩进行组合。

框架结构内力计算的弯矩调幅弯矩是结构力学中常用的概念，它描述了在结构体上的力矩分布情况。

而弯矩调幅则是指在框架结构内力计算中，对弯矩进行调整以满足设计要求的过程。

框架结构是由杆件和节点组成的结构体系，其主要受力形式为弯矩和剪力。

在进行内力计算时，我们需要确定各个节点上的内力大小和分布情况，以便进行结构的设计和分析。

弯矩是指杆件两端产生的力矩。

在框架结构中，弯矩主要由两部分组成：外力作用引起的弯矩和节点内力引起的弯矩。

外力作用引起的弯矩可以通过结构的受力分析来确定，而节点内力引起的弯矩需要通过解析方法进行计算。

在框架结构内力计算中，弯矩调幅是为了满足设计要求而对弯矩进行调整的过程。

弯矩调幅可以通过两种方式实现：一种是通过调整节点的刚度来改变节点的内力分布，从而调整弯矩的大小；另一种是通过调整节点的约束条件来改变节点的内力分布，从而调整弯矩的大小。

在进行弯矩调幅时，需要注意以下几个方面：1. 结构的整体稳定性：弯矩调幅不应影响结构的整体稳定性，即结构应能够承受设计荷载并保持稳定。

2. 节点刚度的调整：节点的刚度可以通过调整杆件的截面尺寸、材料性质等参数来实现。

通过增大或减小节点的刚度，可以改变节点的内力分布，从而实现弯矩调幅。

3. 约束条件的调整：节点的约束条件也会影响节点的内力分布。

通过改变节点的约束条件，如增加或减少节点的支座刚度、调整节点的铰接条件等，可以实现弯矩调幅。

4. 弯矩调幅的目标：在进行弯矩调幅时，需要明确调幅的目标。

常见的目标包括减小最大弯矩、均匀分配弯矩等。

弯矩调幅在框架结构设计中具有重要的意义。

通过合理的弯矩调幅，可以优化结构的受力性能，减小结构的变形和应力集中现象，提高结构的安全性和可靠性。

弯矩调幅是框架结构内力计算中的重要环节。

通过调整节点的刚度和约束条件，可以实现弯矩的调整和优化，满足结构设计的要求。

在进行弯矩调幅时，需要注意结构的整体稳定性和调幅的目标，以确保结构具有良好的受力性能和安全性。

塑性设计和弯矩调幅法浙江大学童根树2013.10.18对GB17-88,GB50017-2003塑性设计的疑虑：•(1)可靠度会不会降低？(2)稳定设计方法是否合理:计算长度系数与弹性设计有什么差别？(3) 可操作性：如何计算？(4)对使用极限状态的影响如何？(5)宽厚比限制过严，影响了经济性，是否可以区别对待？10.1 一般规定•10.1.1本章规定适用于不直接承受动力荷载的结构，包括（1）固端梁、连续梁；（2）实腹构件组成的单层框架结构；（3）水平荷载参与的荷载组合不控制设计的2层-6层框架结构；（4）采用双重抗侧力结构的多层和高层建筑钢结构中的框架部分，结构下部1/3楼层的框架部分承担的水平力不大于该层总水平力20%，允许框架梁逐个进行塑性设计。

此时宜避免在框架柱中形成塑性铰。

(5)双重抗侧力结构的支撑（剪力墙）系统能够承担所有水平力时，其框架可以采用塑性设计•[本条极大地扩大了塑性设计的应用范围,并且有可能使得塑性设计实用化]•10.1.2 采用塑性设计的结构或构件，按承载能力极限状态设计时，应采用荷载的设计值，考虑构件截面内塑性的发展及由此引起的内力重分配，用简单塑性理论进行内力分析。

•进行正常使用极限状态设计时，采用荷载的标准值，并按弹性理论进行计算。

•连续梁以及双重抗侧力结构中的框架梁，当能够确保仅形成梁式塑性机构时，允许对竖向重力荷载产生的梁端弯矩往下调幅10~30%、梁跨中弯矩相应增大的简化方法，代替塑性机构分析，此时柱端弯矩不因梁端弯矩调幅而修正。

水平荷载产生的弯矩不得进行调幅。

•10.1.3 采用弯矩调幅设计时，框架柱不得产生塑性铰，水平荷载产生的弯矩及柱端弯矩不得进行调幅。

连续梁及框架梁可采用对竖向重力荷载产生的梁端弯矩往下调幅、梁跨中弯矩相应增大的简化方法，代替塑性机构分析。

[本条有条件允许采用弯矩调幅10~30%代替塑性机构分析，使得塑性设计能够结合到弹性分析的程序中去，将使得塑性设计实用化]•10.1.4 按塑性设计时，钢材的力学性能应满足强屈比，伸长率，相应于抗拉强度的应变不小于20倍屈服点应变。
