文章编号 :1002-7602(2003 05-0033-02轴承压装力曲线不合格的原因及处理孟庆江 , 邓立 , 范文明(北京铁路局秦皇岛车辆段 , 河北秦皇岛 066000中图分类号 :U 270. 331+. 2文献标识码 :B1问题的提出轴承是货车的重要组成部分 , 在运用过程中 , 承受着转向架、车体和货物的重量 , 且受力复杂。
轴承压装质量不高是列车发生热轴、切轴事故的原因之一 , 而轴承压装力又是直接影响滚动轴承压装质量的关键参数。
正确判断压装力的大小 , 保证轴承压装质量 , 对保障行车安全至关重要。
微机的应用及轴承压装力曲线的建立解决了这一难题 , 可以通过微机计算、判断、打印出轴承压装力值和曲线来判断压装质量是否合格。
秦皇岛车辆段仅在 1998年 9月— 11月间压装的 276组轴承中 , 就有 65组轴承压装力曲线不合格 , 占压装总数的 23. 6%。
经全面剖析发现 , 微机对轴承压装力误判是造成压装力曲线不合格的主要原因。
因此 , 对这一问题进行认真分析并采取相应的对策十分重要。
2所用压装机与轴承压装力曲线简介2. 1压装机秦皇岛车辆段在用轴承压装机为大连机车车辆厂收稿日期 :2002-08-21作者简介 :孟庆江 (1969- , 男 , 工程师。
1992年制造的 , 压力采集部分采用南京紫金山天文台的产品 , 其油缸为套筒结构 , 定位顶尖与压套为二级缸结构。
当轴承压装时 , 顶尖先伸出 , 将轮对定位 , 然后压套伸出 , 推动轴承进入轴颈。
压装过程中 , 顶尖油缸内的液压油是靠压装油缸的压力通过溢流阀返回油箱的 , 顶尖油缸内的压力保持溢流阀调定的压力。
2. 2轴承压装力曲线把轴承整个压装过程各个阶段压装力的数值用图形显示出来即为轴承压装力曲线 , 它用来对轴承压装质量进行最终控制。
轴承与轴颈的压装过程主要是前后 2列轴承、 2个密封座和 1个后挡串联压入的过程。
铁路货车车辆滚动轴承运用中的故障和措施分析发布时间：2021-06-03T08:43:27.386Z 来源：《中国科技人才》2021年第9期作者：谢彩霞[导读] 当前，在现代科技技术快速发展的背景下，我国铁路建设发生了极大的变化，同时，在铁路货车重载战略实施的背景下，对铁路货车检修工作提出了较高的要求。
银川特种轴承有限公司宁夏银川 750021摘要：在社会经济体系快速发展的背景下，交通运输业也随之发展起来，针对于铁路运输来讲，其不仅是连接贸易发展的重点，同时也是促进我国经济发展的重要保障。
在这一基础上，保障铁路货车正常运输十分关键。
本文分析铁路货车车辆滚动轴承运用中故障出现的主要因素，并进一步阐述相应的解决对策。
关键词：铁路货车；滚动轴承；运用故障；措施分析当前，在现代科技技术快速发展的背景下，我国铁路建设发生了极大的变化，同时，在铁路货车重载战略实施的背景下，对铁路货车检修工作提出了较高的要求。
滚动轴承是铁路货车配置中十分重要的配件，这一配件的性能会直接影响到货车的安全性，所以，针对于相关工作人员来讲，如何运用行之有效的方式来提升铁路货车滚动轴承的检修质量，降低其运用故障的发生率是需要认真思考和探索的问题。
一、铁路货车车辆滚动轴承故障的概述货车滚动轴承可以说是货车结构中十分重要的消耗构件，在运行一段时间之后，经常会出现各种各样的问题和故障。
针对于货车滚动轴承来讲，其故障主要为以下几点：轴承温度较高、轴承断裂、轴承配件丢失以及轴承甩油严重等等，滚动轴承质量是保障铁路货车安全稳定运行的重要因素，在过程中需要积极做好滚动轴承的检修工作，保障其质量可以达到相关标准。
二、铁路货车车辆滚动轴承出现故障的原因（一）轴承内部滚子与滚道出现故障其一为轴承内部滚子与滚道表面较为粗糙，其粗糙程度会直接导致加工组装过程中出现各种各样的瑕疵，同时轴承滚道表面与滚子的日常剥离会在循环荷载阶段因为故障造成稳定应力剥离，这种现象出现的主要原因即为轴承表面的剥离应力过度集中，剥离主要就是对基体中因氧化物应力造成基体中的夹杂物剥离，在对铁路货车车辆进行日常检查时，如果不依照相关制度和标准进行，那么就会导致货车在转向组装时使用撬杠，这样就会使轴承出现较为严重对压痕；其二在搬运轮胎或滚动轴承时，一旦受到外物撞击，那么就会增加轴承的冲击力，同时货车检修时也会使用钢轨来作为电焊回路，长此以往，则会使局部部位出现热熔问题，进而对零件造成损伤。

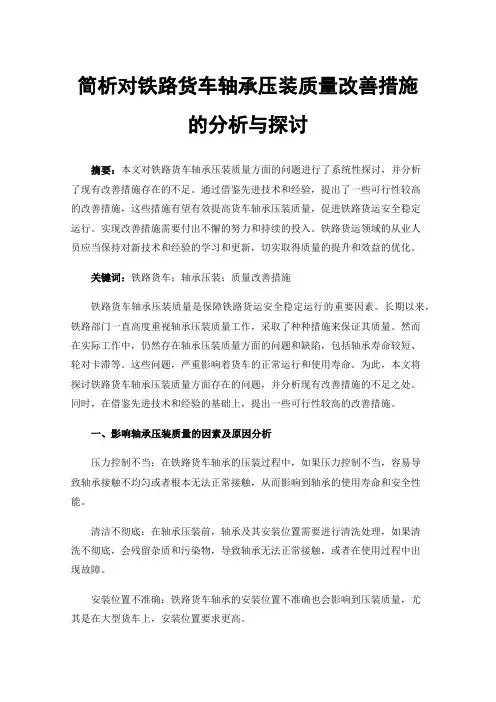

简析对铁路货车轴承压装质量改善措施的分析与探讨摘要：本文对铁路货车轴承压装质量方面的问题进行了系统性探讨，并分析了现有改善措施存在的不足。
通过借鉴先进技术和经验，提出了一些可行性较高的改善措施，这些措施有望有效提高货车轴承压装质量，促进铁路货运安全稳定运行。
实现改善措施需要付出不懈的努力和持续的投入。
铁路货运领域的从业人员应当保持对新技术和经验的学习和更新，切实取得质量的提升和效益的优化。
关键词：铁路货车；轴承压装；质量改善措施铁路货车轴承压装质量是保障铁路货运安全稳定运行的重要因素。
长期以来，铁路部门一直高度重视轴承压装质量工作，采取了种种措施来保证其质量。
然而在实际工作中，仍然存在轴承压装质量方面的问题和缺陷，包括轴承寿命较短、轮对卡滞等。
这些问题，严重影响着货车的正常运行和使用寿命。
为此，本文将探讨铁路货车轴承压装质量方面存在的问题，并分析现有改善措施的不足之处。
同时，在借鉴先进技术和经验的基础上，提出一些可行性较高的改善措施。
一、影响轴承压装质量的因素及原因分析压力控制不当：在铁路货车轴承的压装过程中，如果压力控制不当，容易导致轴承接触不均匀或者根本无法正常接触，从而影响到轴承的使用寿命和安全性能。
清洁不彻底：在轴承压装前，轴承及其安装位置需要进行清洗处理，如果清洗不彻底，会残留杂质和污染物，导致轴承无法正常接触，或者在使用过程中出现故障。
安装位置不准确：铁路货车轴承的安装位置不准确也会影响到压装质量，尤其是在大型货车上，安装位置要求更高。
锁紧力不合适：铁路货车轴承的锁紧力度也非常关键，如果锁紧力不合适，容易导致轴承损坏，甚至造成安全事故[1]。
二、轴承压装存在的质量问题（一）轴承压装力曲线不符合要求1.轴承接触不均匀：在轴承压装过程中如果压力呈现不稳定的状态或者过程中存在压力波动现象，都会导致轴承接触不均匀，从而影响铁路货车的使用寿命和安全性能。
2.强度不够：若铁路货车轴承的压装力不足，轴承接触面与座面之间的接触质量将不能得到充分保证，具有熔结作用的粘接剂不能足够黏附于这个接触面上，由此形成质量隐患或使用后间接产生高温脆性断裂。
轴承压装不合格原因分析及预防措施作者：杨卫兵来源：《科技资讯》2012年第23期摘要：对采用力-时间曲线轴承压装过程中出现的压装不合格原因从压装过程异常、曲线不合格和压装后质量检查三个方面进行了分析，并提出了相应预防措施。
关键词：滚动轴承压装不合格原因预防措施中图分类号：U279 文献标识码：A 文章编号：1672-3791（2012）08（b）-0104-01铁路货车轴承的压装质量，直接关系着列车运行的安全性和可靠性。
因压装质量不高，将会导致燃轴、切轴事故。
为防止该类事故发生，铁道部对轴承压装标准多次进行修改。
现行轴承压装合格判定依据是以压装力、终止贴合压力、压入后的轴向游隙和压入后轴承到位情况来确定的，整个压装过程由微机记录压装时的压力曲线。
目前使用的压装设备均为能打印压装曲线的固定式压装机，压装曲线的记录有力—（位移、时间）曲线和力—时间曲线，本文主要针对采用力—时间曲线的压装机，进行不合格原因分析。
分析主要从压装过程异常、压装曲线不合格和压入后轴向游隙及轴承到位不合格这三个方面进行。
1 压装过程异常造成压装过程异常的因素很多，这里主要对车轴和轴承因素进行分析。
（1）轴端中心孔加工或修理不达标，造成压装机引导套与车轴中心线不重合。
在伸套后压装时造成轴承内圈与轴颈卡阻，甚至造成轴承内圈损坏和轴颈刮伤。
（2）车轴端面与车轴中心线的不垂直，当引导套与车轴端面贴紧后，压装液压缸中心线与车轴中线存在夹角，其危害与（1）相同。
（3）轴承中间隔偏离轴心位置，在压装中卡滞在轴颈上，造成压装过程终止。
（4）对降等级轴承压装中，未对压装机引导套进行相应的更换，造成在伸套时引导套与轴承内圈卡阻。
2 压装曲线不合格2.1 压装力超吨如图1所示，因轴颈与轴承的过盈量选配超出上限，造成初始压装力急剧增加，最终超出规定压装力。
2.2 压装力欠吨（图2）（1）因轴颈与轴承的过盈量选配低于下限，造成轴颈与轴承内圈过盈量不足，使初始压装力低于规定压力。
型弹性旁承设计方案合理可行，能够满足N30型轨道平安全运用和弹性旁承间隙调整需要。
参考文献[1]铁道部.铁路货车段修规程[M].北京：中国铁道出版社，2013.[2]雷刚生，陈锦林，肖斌.货车提速转向架弹性旁承存在的问题及改进建议[J].铁道车辆，2005.[3]铁路总公司.关于印发《货车弹性旁承落成标识和不等高旁承座方案审查意见》及有关工作安排的通知，2008.1“起尖”现象及相关情况介绍1.1“起尖”现象从2006年开始，由于铁路产品升级换代，铁路货车由之前的21吨轴重增加为25吨轴重，车轴轴型也由RD2向RE2B转变过度。
但随着轴型的转变，同时暴露出新的问题。
在轴承压装时，尤其是在压装RE2B型车轴所用轴承时，《滚动轴承压装位移—压力参数曲线》有时会出现“起尖”问题。
“起尖”现象是指《滚动轴承压装位移—压力参数曲线》中在轴承开始接触到车轴时，压力值出现突然增大，并且高于其后的正常压力值的现象。
起尖位置和形状示意见图1图1滚动轴承压装位移———压力参数曲线RD2型轮对压装轴承时也会出现“起尖”问题，但起尖吨位很小，而且只是个别现象，不像RE2B型轮对组装353130B 型轴承普遍。
RE2A轮轴目前新造已经不再生产，检修数量也很少，而且轴承压装情况与RE2B轮轴轴承压装情况相同，故在此不再单独述说1.2技术标准对于轴承压装曲线，中国铁路总公司现行技术条件《铁路货车轮轴组装检修及管理规则》（注：《关于印发<铁路货车轮轴组装、检修及管理规则>的通知》（铁运[2007]98号））中的4.9.2.10规定：轴承的压装力及终止贴合压力须符合规定限度（见附表1-3），并保压3s-5s。
《铁路货车轮轴组装检修及管理规则》中对于货车轴承压装过程曲线的形状和走势未进行明确，对于压装曲线“起尖”问题并未解释说明。
压装合格与否主要依据是轴承压装力、贴合压力及贴合时间来进行判定，只有在欠压、超压、贴合力不符时才判定结果为不合格，其他情况均为合格，标准不明确，这给现场检验工作带来了一定的困难。
轴承压装不合格原因分析及预防措施摘要:对采用力-时间曲线轴承压装过程中出现的压装不合格原因从压装过程异常、曲线不合格和压装后质量检查三个方面进行了分析,并提出了相应预防措施。
关键词:滚动轴承压装不合格原因预防措施铁路货车轴承的压装质量,直接关系着列车运行的安全性和可靠性。
因压装质量不高,将会导致燃轴、切轴事故。
为防止该类事故发生,铁道部对轴承压装标准多次进行修改。
现行轴承压装合格判定依据是以压装力、终止贴合压力、压入后的轴向游隙和压入后轴承到位情况来确定的,整个压装过程由微机记录压装时的压力曲线。
目前使用的压装设备均为能打印压装曲线的固定式压装机,压装曲线的记录有力—(位移、时间)曲线和力—时间曲线,本文主要针对采用力—时间曲线的压装机,进行不合格原因分析。
分析主要从压装过程异常、压装曲线不合格和压入后轴向游隙及轴承到位不合格这三个方面进行。
1 压装过程异常造成压装过程异常的因素很多,这里主要对车轴和轴承因素进行分析。
(1)因轴颈与轴承的过盈量选配低于下限,造成轴颈与轴承内圈过盈量不足,使初始压装力低于规定压力。
(2)轴颈圆柱度不符合要求,造成轴承内圈和轴颈接触面积减小,摩擦力降低,使初始压装力低于规定压力。
(3)轴颈表面粗糙度过低,轴承内圈和轴颈间摩擦力降低,造成欠吨。
这也是新造车轴轴承压装曲线不合格的主要原因。
2.3 压装力降吨轴颈外侧至今大于内侧直径呈倒锥型,造成压装力初始大,后压装力降低,产生降吨。
2.4 压装力曲线平直选配后的轴承压装时内径大小方向反装,造成压装力曲线平直。
2.5 压装力跳吨如图3所示轴颈极压锂基脂涂抹不均或部分位置无油脂,造成压装力跳动。
3 压入后轴向游隙及轴承到位不合格轴向游隙不合格,如352226×2-2RZ轴承轴向游隙超出0.075～0.50mm。
在压装过程中由于轴承两内圈与轴颈摩擦力大小差异,压装后的轴承两内圈与中间隔的间隙增大或减小,导致轴向游隙过小或过大。
