1280高炉点火操作方案
第1节. 点火前必备条件：
第2节. 基本要求：
开炉过程中，应严格按照本方案执行，专家组72小时内有专人倒班现场跟踪，如果出现计划外的情况，可经高炉当班工长向技术专家请示后作出更改方案，报告厂长批准后方可执行。
第3节. 点火后48小时操作方案：
1、基本方法：
送风后常温炉料开始升温、矿石逐步还原，是软熔带的初生时期。
在这期间，生成的渣铁熔融物初次排出，因此，基本操作方案是：（1）确定适宜的加风速度，避免软融带形成期由于透气性变坏而减风。
（2）炉内O/C分布合适，确保炉内物料的升温、还原和炉缸的升温。（3）充分从铁口排放煤气，使枕木完全干馏、落入炉缸的焦炭被充分加热，炉缸的焦炭呈红热状态。
（4）正确掌握生成的渣铁水平，确定稳定的出铁出渣时间，保证初渣、初铁排放时间适宜。
2、送风量设定：
点火时的送风比一般在0.7～0.85之间。中钢1080高炉点火时的送风量确定为880m3/分（全风风量的38%）, 送风比为0.81。确定1080高炉送风后24小时在透气性良好的情况下风量可增至1600 M3/分（全风风量的70%）。操作上要充分注意到点火后8～16小时软融带形成时期和初渣、铁排出前，避免可能因储渣铁量增多导致透气性变差，而引起减风，因此，要组织好炉前出渣铁工作，为炉内积极加风创造条件。风量变化过程详见附图。
3、O/C设定：
送风后炉料装入O/C为2.10。送风后O/C增加要平缓，不宜频繁变动，视炉温情况，按0.05/4～6小时幅度增加。计划见图－2。
4、风温的设定：
点火风温设定为700℃，以后视初次出铁情况再作调整。
5、风口直径设定：
开炉送风时不堵风口。
以点火后第一次休风前风口风速保持在245m/s为目标，出铁量为2270吨/日左右(利用系数为 2.10)，相应的风量为2300 M3/min，根据喷煤情况考虑富氧,风压为2.2kg左右，风温为1150℃，确定点火时风口直径为Φ115×15，Φ120×5；风口面积为0.212m2。计算风速为：245m/s 鼓风动能7750kg.m/s左右
7、铁口开孔、堵口时间的设定：
确认风口前焦炭燃烧后，打开铁口点燃煤气，有渣铁喷出时堵上铁口。第一炉出南场；第二炉出北场；其后按连出南场准备。
8、布料档位确定：
做本计划先初步确定布料档位一个，待1080高炉装开炉料时做料流轨迹测定后再正式确定,料线1.5m。
根据实测料流规迹制定档位如下：（待定）
档位角度圈数
O 0000 38～32 0000
C 00000 38～30 00000
9、喷煤投入时间：
计划送风72小时后开始喷煤，送风三天安排一次临时休风，安装20个风口的煤枪，并根据情况对风口面积做出适当调整。喷煤投入前提条件确认见后。
10、炉前出铁出渣情况
10.1、初铁时间及储渣铁界限时间计算
1) 初铁时间计算
渣铁生成量计算结果见表1。由表 1 可知当按计划送风时间达到17小时时，累计生铁生成量为294.2618747吨，此时铁水已到达铁口中心线，可安排第一次出铁。
2) 储渣铁界限时间：
铁口到风口下沿的体积为：V = 178.35 m3
则储渣铁限界体积为：178.35×0.3=53.51 m3
由表 1 可知当按计划送风时间达到13.5小时时，累计生铁生成量与累计炉渣生成量体积总和为116m3。虽然铁量还未到铁口中心线位置，但渣量已接近风口，所以
18小时开始出第一炉铁。累计风量2106000m3/min。达到2406000
m3/min时约20小时。
表1
(含置
第4节. 送风第一周操作方案：
1.喷煤前提条件确定：
2.
开炉半月内计划最大风量在2300 M3/min，于开炉后第二天达成，第四天起考虑富氧和喷煤，其参数见表2。逐步过渡至1080高炉常规用焦。
第一次休风(三天)后再送风时第一次变料，停石灰石、硅石，烧结85%加球团15%。
表2
第5节. 送风第二周操作方案：
送风后第二周起纳入正常操作计划，与1080高炉年产量计划接轨。相应的送风方案由日常操作方案来指定。
1080m3高炉送风计划表
蒸汽锅炉煮炉方案 一、煮炉的目的 消除余热回收装置及其受热面管系、集箱及汽包内壁上的污染物，避免其溶解于水影响蒸汽品质，同时可提高汽包的热效率。 (1)煮炉可在烘炉后紧接着进行，也可在烘炉后期同时进行。 (2)按汽包、集箱锈污情况计算的加药量如表： (3)药品按100％纯度计算。 (4)当无Na3PO4时可用1.5倍Na2CO3代之。 (5)将药液配制成20％浓度的溶液，且需由技术员按实际浓度换算配制。 二、煮炉前的准备 1.运行车间负责准备好化学处理药品、漏斗及煮炉用的氢氧化钠和磷酸三钠各200kg，并将氢氧化钠和磷酸三钠各150kg分别配成20％浓度的溶液备用。 2.检查加药、取样管路及相关设备已全部调试合格。 3.余热回收装置经联动试验合格处于备用状态，确认主汽电动门处于关闭状态。 4. 余热回收装置、化学分析等各部分的操作人员均全部到岗。 5、煮炉由运行人员操作。 三、煮炉
1、开启给水路，向炉内送水，当汽包水位在汽包中心线-150mm 时，停止上水。 2、只保留一只就地双色水位计，关闭其余水位计。在煮炉期间 严禁打开电接点水位计、水位计。 3、打开汽包上的加药门，将配制好的磷酸三钠和氢氧化钠溶液用漏斗自加药门加入汽包内。加完药品后，冲洗加药门及其管路，关闭加药门。 4、开启给水路门，向炉内送水，控制水位在中心线以上＋130mm 处停止上水，关闭给水路。通知化学分析操作人员化验炉水磷酸根及总碱度值。 5、开通阀门通烟气升压，当汽包压力升至0.29～0.39MPa时，开 启换热器排水门，并对保留的就地水位计进行冲洗。 6、缓慢升压至0.4MPa，运行人员对所有管道、阀门作全面检查。 7、将压力保持在0.4MPa左右煮炉24～36小时，煮炉期间按汽包额定蒸发量的5～10％对空排汽。 8、根据现场确定全面排污一次的排污量及排污时间，以加强水循环及药液的均匀，排污时要严密监视水位，力求稳定，严防水循环被破坏。要求水位保持在＋30～＋60mm之间运行，运行人员对温度、水位及汽压、膨胀指示等表计每2小时抄表一次。。 9、将压力缓慢升至0.6MPa时，控制水位在＋60mm以下，保持压力8～12小时，在此期间每隔1小时取样分析氢氧根及磷酸根各一次。当磷酸根连续三次取样无变化后，可开启汽包的的所有排污门，利用给水路门控制汽包进水量，采用连续进水及放水的方式对汽包进行换水，化验人员每隔1小时取样分析氢氧根及磷酸根各一次，当炉水碱
高炉开炉方案 一、装料方案 1、开炉参数选择 ⑴采用木柴开炉,静态装炉,热风点火,开炉焦比3.0t/t,正常料焦比958Kg。 ⑵风口直径Φ110mm,16个,送风面积0.1520m2。送风前堵3#、7#、11#、14#风口。 ⑶炉料压缩率12%。 ⑷料线:1.3米。 ⑸R2=1.0 2、高炉各部分容积 死铁层:V0=33.03m3(砌砖后:V∕0=19.9m3炉缸:V1=98.03m3(砌保护砖后 V∕1=83.87m3 炉腹:V2=107.87m3炉腰:V3=64.24m3 炉身:V4=302.87m3炉喉:V5=28.25m3(料线以下V∕5=6.65m3 V总=V1+V2+V3+V4+V5=601.26m3 实际装料体积:V∕0+V∕1+V2+V3+V4+V∕5=585.40m3 3、各段炉料安排 ⑴炉底至风口以上400mm平码枕木,每根间距100mm,风口上立排一圈,约 7.344m3。 ⑵炉腹、炉腰加净焦:107.87+64.24-7.344=164.77m3。
⑶炉身1/5加空焦:302.87*1/5=60.57m3。 ⑷炉身中上部加轻负荷料和空焦:体积约302.87*4/5+6.65=248.95m3。 二、点火送风方案 1.点火前准备工作:(点火前1小时主控室集中汇报开炉总指挥 ⑴各验收小组确认试车无问题,不影响开炉,具备送风条件。(郭伟 ⑵送风前堵4个风口。(当班炉前班长 ⑶检查全部送风系统是否严密。(王贵申 ⑷送风前6小时通知风机启动。(翟志红 ⑸送风前2小时通知引风到排风阀。(当班工长 ⑹送风前6小时热风按送风风温800℃烧炉。(赵卫斌 ⑺确认送风系统、煤气系统各阀门处于正确状态。(当班工长、热风组长 ⑻检查各人孔盖是否封严。(当班副工长 ⑼检查氮气、蒸汽、压缩空气是否正常,送风前气密箱开氮气冷却。(当班工长 ⑽检查冷却水系统是否正常,高压水按正常生产水平控制,常压水量为正常水量的50%。(王贵申 ⑾确认测料面人员撤出,炉顶不准有人。(贾永怀 ⑿检查炉前必备物资,工具是否齐全,并做好出铁准备工作。(王贵申⒀关闭高压阀组南盲板,打开高压阀组东侧盲板。(赵卫斌 2.点火送风操作:
目录 二号高炉开炉工作安排.............................................................................................................. - 1 -1成立二号高炉开炉指挥部 ................................................................................................. - 1 -2主要项目及负责人 ............................................................................................................. - 1 -3开炉计划 ............................................................................................................................. - 2 -4开炉各部门职责 ................................................................................................................. - 5 -二号高炉开炉方案...................................................................................................................... - 7 -1开炉指挥组织机构 ............................................................................................................. - 7 -2开炉的指导思想、目标、要求： ..................................................................................... - 8 -3开炉作业程序 ..................................................................................................................... - 8 -4开炉条件确认 ..................................................................................................................... - 8 -5开炉前的准备 ................................................................................................................... - 10 -6高炉试漏 ........................................................................................................................... - 11 -7配料计算 ........................................................................................................................... - 15 -8装料 ................................................................................................................................... - 16 -9高炉点火送风 ................................................................................................................... - 18 -10送煤气方案.................................................................................................................... - 21 -11开炉安全规定................................................................................................................ - 22 -高炉烘炉方案............................................................................................................................ - 24 -1高炉烘炉操作 ................................................................................................................... - 24 -2高炉烘炉后操作 ............................................................................................................... - 28 -3烘炉安全注意事项 ........................................................................................................... - 31 -二号高炉热风炉烘炉方案........................................................................................................ - 32 -1烘炉领导小组 ................................................................................................................... - 32 -2烘炉时间 ........................................................................................................................... - 32 -3热风炉烘炉的前提条件 ................................................................................................... - 32 -4烘炉工作 ........................................................................................................................... - 32 -5安全注意事项 ................................................................................................................... - 33 - a
高炉大修开炉烘炉方案 一、烘炉的目的 1、使高炉耐火材料砌体内的水分缓慢蒸发，并得到充分加热。 2、使整个炉体设备逐步加热，得到充分膨胀，避免生产后因剧烈膨胀而损坏。 二、高炉烘炉应具备的条件 1、热风炉烘炉完毕，已具备正常生产条件。 2、高炉、煤气清洗系统必须经过试压检查，试漏合格达到规定要求。 3、鼓风机具备正常生产条件并连续运转8小时以上。高炉所有的风、水、电、汽、气等能源介质，特别是氮气系统要满足正常生产条件，各阀门开关灵活，关闭严密。 4、控制计算机系统，控制可靠，各项参数、功能、画面显示，均达到设计和竣工验收标准，并能满足正常使用要求。高炉仪器仪表运转正常，灵敏可靠，各电讯设备、声光信号完备，达到规定要求。 5、供料系统、矿槽系统、水系统、煤气系统，经过空载联合试车，满足正常生产要求。 三、安装铁口、渣口导出管，做泥包操作 1、安装铁口导出管、做铁口泥包的安全保障条件 （1）热风炉支管盲板阀关闭，热风炉停止烧炉。 （2）弯头与鹅颈管接合面插好盲板。 （3）倒流休风阀处于开启状态。 （4）热风炉的冷风阀、混风阀、冷风大闸及热风阀处于关闭状态。 （5）高炉煤气切断阀处于关闭状态。放风阀处于放风状态。 （6）重力除尘器放散阀、清灰阀处于全开位置。 （7）燃气车间的荒煤气盲板处于关闭位置。 （8）炉顶喉口盲板插好。 （9）卸下两个风口中套，以备进人。 （10）进入炉内工作时，必须有煤气防护人员按规定进行煤气检测。 2、安装风口导向管、铁口煤气导出管，做铁口泥包操作
（1）铁口导风管用Φ159mm的钢管制作，长6000mm。 （2）安装时，用炮泥和浇注料封严。 （3）风口安装Φ108mm导风管。 （4）安装导风管及铁口做泥包后，按拟定的风口配置上好风口中套及风口小套。 四、烘炉前的准备工作 1、铁口泥包制作完毕，进风系统安装完毕且严密可靠。 2、除尘器排灰阀关严。 3、高炉本体及各冷却设备 （1）高炉冷却壁系统、风口各套均提前8小时通水运转，通水量分别为：高炉冷却壁系统：正常水量的1/2 风口大套、中套：正常水量的1/4 风口小套：正常水量 热风阀、倒流休风阀：正常水量 齿轮箱正常水量 （2）气密箱冷却 炉顶温度不大于300℃，气密箱温度小于70℃，气密箱温度可用水冷加少量氮气控制。 4、煤气处理系统试车完毕，满足正常生产要求。（蓝萌） 5、安装好测量炉体膨胀量的装置：分别在上升管和热风围管处用ф8mm圆钢，头部打成顶尖，上下对好，焊在炉体与框架之间。 6、经大修指挥部同意签字后，撤掉热风阀后的盲板。 7、烘炉前各阀门应处的状态 （1）高炉放风阀全开，炉顶放散阀全开。 （2）煤气切断阀关闭。 （3）波纹管与气密箱之间盲板插好。 （4）冷风阀、热风阀全关。冷风大闸及混风调节阀关。 （5）富氧截止阀关闭，并插盲板。 （6）倒流阀开。 （7）送风系统、高炉本体系统、煤气清洗系统的人孔全部关闭。 （8）煤气系统进煤气总管前盲板阀要确认关死。（蓝萌、迟万宁）
燃气锅炉煮炉方案 一、煮炉前必须具备下列条件： 1、锅炉本体安装工作已结束。 2、煮炉需用的各系统已安装和试运行完毕。 （包括水位表、压力表、测温 仪于需用的热工电气仪表等） 3、锅炉供水和水处理系统已能正常工作，建设单位和施工单位共同组织落实。 二、人员组织及职责分工： 1、烘煮炉由施工单位及建设单位共同配合，分工负责。 2、施工单位派出人员； 煮炉现场总负责人 1名安装工 2名（48小时三班连续进行），电工进行技术支持； 3、制造单位负责所提供的设备能正常运行，白天派人员参加，晚上手机开机随时配合参加急情处理。 4、施工单位负责管路系统和阀门的调试检查，负责热工仪表调试，负责电气线路调试， 负责由除氧器至锅炉给水管理，参加临时发生的各项应急工作。 5、建设单位需安排一门司炉，保证水、电、气的供应，并协同施工单位惊醒以下工作：炉温、压力、风量的控制和检
查，负责锅炉用水及时供应到除氧器，负责操作排污阀门，负责炉水取样，负责电气线路的调试，负责锅炉温度记录（每2小时一次）及每班运行记录；参加临时发生的各项应急措施。 6、煮炉是安装及司炉人员了解和熟悉锅炉设备性能的全过程，是施工单位向建设单位移交设备和司炉人员操作交接投入使用的关键时刻，因此，各方务必加强合作，团结互助，合分工，取长补短，共同努力，以求圆满地完成全套设备的煮炉工作。 三、烘、煮炉日程计划： 本次煮炉全过程包括冷却加药、升压、冲洗、人孔和手孔的开启和关闭等计划为 3天。其中煮炉为2天，检查、清洗约1天。如遇意外情况，计划时间顺延。 四、煮炉操作要求： 1、煮炉开始时的加药量按锅炉本体实际水容量计算。 煮炉时的加药配方 注：①用纯碱、磷酸三钠药量按100%的纯度计算（Na2PO3、NaOH），（按6kg/m 3水加药量），纯碱和磷酸三钠须用热水溶化混合均匀，配制成20%浓度的溶液。 ②因本台锅炉省煤器独立于锅炉本体外，且没有与本体相
第一炼铁厂1#高炉焖炉后开炉方案 编制：黄后芳 审核：张鸿儒、姚克虎、刘世平 批准：臧向阳 日钢第一炼铁厂
1#高炉热风炉恢复烧炉方案 一、方案执行小组 组长：刘世平 副组长：邹高中、吕东旭、赵焕玉 组员：高炉一车间热风布袋工 二、方案要求 高炉焖炉后，热风炉停止烧炉，各设备停止正常运转，随着自然散热炉内温度降至400℃左右，不能正常烧炉。在高炉送风开炉前，要求热风炉能够正常送风。1．烧炉前准备 1）热风炉检修项目完成。（邹高中、吕东旭负责） 2）热风炉系统各阀门按程序单体、联动试车合格符合工艺要求。 （吕东旭负责） 3）热电偶、仪表恢复完毕，校验合格、计量准确，并由仪表管理人员检验合格签证。（吕东旭负责） 4）各热风阀、倒流阀冷却水正常并有相关人员签字。（吕东旭负责） 5）高炉煤气管道经打压（可在引煤气时吹扫管道时进行），检漏验收合格并有专业人员签字认可。（刘锴、赵焕玉负责） 6）现场照明和通讯设备符合生产要求，相关人员签字认可。（邹高中负责）7）热风炉上、下人孔砌砖并封好人孔，相关人员签字认可。（赵焕玉负责）8）热风炉区域设警戒线有专人负责。（薛明峰负责） 9）所有设备配齐确认开动牌。（由吕东旭负责） 10）恢复烧炉升温曲线编制完成。（由黄后芳负责） 2．恢复烧炉前对热风炉各设备进行确认
3．烧炉要求 1）在烧炉开始前，要求所有阀门运行良好，热风炉没有完成的试验都要解决，所有烘炉设备运行良好。 2）烧炉前，外网煤气安全引到燃烧阀前。 3）烧炉开始时，控制升温速度，为了尽量避免由于升温过快炉衬的变形，影响热风炉的使用寿命，严格按烧炉曲线进行操作。 3）以拱顶温度为依据，兼顾废气温度和界面温度。 4．烧炉实施（吕东旭负责） 4-1引煤气操作 1）引煤气前检查各阀门准备就绪，氮气压力正常，清理现场，区域内无不相关人员作业或滞留。 2）确认热风炉煤气切断阀、煤气调节阀工作正常，各煤气放散阀开关正常。 3）先用氮气或蒸汽进行煤气管道吹扫，吹扫从热风炉煤气眼镜阀至各支管切断阀之间管道，吹扫30分钟后，放散管道大量氮气或蒸汽放散后，停止吹扫。 4）准备引送煤气前，在燃烧短管内点燃木材，保持明火。 5）打开眼镜阀，开外网蝶阀，在放散阀大量冒煤气后，关闭放散阀。联系煤防站专业人员在煤气管道末端取样，进行爆发试验，合格后方可正常送煤气烧 炉。 4-2具体烧炉步骤 1）确认热风炉各人孔、卸球孔密封完毕； 2）烧炉前，要求烟道总管畅通，倒流阀全开。烟道阀小开一截，其余阀门一律关闭。 3）助燃风机入口阀小开，打开放散阀，启动助燃风机，确认其运行平稳。 4）先点燃木材，随后送煤气在燃烧口点燃，保持明火。 5）调节煤气和助燃空气流量，按烘炉曲线烧炉升温。 6）烧炉初期流量的调节原则：拱顶温度上升太快时，增加空气量，煤气量不变；
施工组织设计（方案）报审表
昆明鑫兴泽环境资源产业有限公司煮炉方案 编制： 审核： 批准： 江苏华能建设工程集团公司昆明项目部 二ОО七年九月
煮炉方案 （一）、煮炉的目的 对于新安装的锅炉，其受热面管子，集箱及汽包的内壁上，存在油、锈等污染物，如果在运行前不处理干净的话，就全部分附在管壁形志坚硬的附着物，使管壁的导热系统系数减少，从而影响锅炉的效率，另一部分溶解到水中，影响到节水蒸汽的品质，对汽轮机的安全运行危害十分严重。 （二）、煮炉人员： 1、煮炉同甲方派专职司炉人员负责操作。 2、乙方负责制订方案，经甲方审议后，派专人监督操作情况。 （三）、煮炉前必须具备的条件 1、烘炉结束后期耐火砖灰浆含水率≤7%。 2、加药及取样管路畅通，加药泵要安装及调试合格。 3、准备足够的化学软化水。 4、准备足够的煮炉药品。 5、热工和电器仪表要调试合格，并能投运。 6、锅炉各传动设备均应处于正常投运状态。 7、平台、扶梯、栏杆要安装齐全。 8、夜间照明设施要良好。
（四）、煮炉操作步骤： 1、烘炉经灰浆化验合格后，用排污方式控制在最低水位。 2、由化验人员进行炉水分析，水质要符合标准。 3、通知化验员向炉内加药，其配比发如下：NaOH 96kg Na3PO4 ·H2O 96kg混合配成20%溶液，由加药泵打入炉内。 4、开启给水旁路阀，向炉内进水，控制水位在+30mmH20停止进水。 5、严禁位过高，使药液进入过热器内。 6、停止进水后，关闭给水旁路门，开启再循环门。 Ⅰ煮炉第一期 1、全面检查各设备，辅机一切正常，处在启动状态，无任何异常情况。 2、启动燃油系统、引风机、送风机，适当调整风量。 3、按正常点火升压。 4、当压力升至0.1MPa时，关闭空气门，打开过热器疏水，并冲洗就地水位计一只。 5、缓慢升压至0.4MPa时,要求安装人员对所有管道，阀门作全面检查，并拧紧栓工作。 6、要求化验人员每2小时，取样分析一次，并根据分析结果，通知运行值班人员。 7、全面定期排污一次，其排污时间由化验决定，并请做好记录。 8、排污时，要严密监视水位，力求稳定，严防水循环破坏，并
1#高炉开炉技术方案 (2) -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
3#高炉开炉技术方案 一、基本参数：. 1、开炉全炉焦比3442kg/t，正常料焦比827kg/t。 2、焦批（干）4000kg，矿批8000kg。 3、开炉料结构：50%烧结矿+45%球团矿+5%锰矿 4、预定渣、铁成分：[Fe]=93%，[Si]=%，渣中（MgO）=%,炉渣碱度（R2）=－ 5、元素收得率（%）：Fe= 6、料线1300mm，炉料压缩率12%。 7、开炉原燃、料成分见下表： 表一：焦炭分析 表二：原、燃料全分析（%） 二、装料容积：（m3） 三、料批组成及装料制度：
注：水焦根据焦炭水分分析临时进行调整。 四、开炉料计算校核见附表： 正常料焦批：4400；焦批体积：4400×?680= 3 空焦体积： + 180×?1500= 5.87m3 正常料每批矿石体积：(4000×?1760)+ (3600×?2180)+ (400×?1600)=3.675m3 正常料体积：矿批+焦批=+= m3 其它： 4244 炉渣（MgO）= ×100%=% 全炉渣铁比= ×1000=402.71kg/t 五、开炉操作要点 1、出第一次铁前（点火后16-18个小时出铁） ①采用堵6个风口送风，送风面积为0.08305m2，送风风速140.4m/s。 ②装料至炉腰空焦全部装完后，提风温至800℃进行点火操作，风口全部着火后，继续装料，当料线至3.5米左右时，停止装料，视炉况进展程度进行赶料作业。
③点火后，风量控制在600-800m3/min，出第一次铁前风量≯ 850m3/min，风温控制在750-800℃。 ④开炉料装完后变料，维持正常料8吨矿批，干焦负荷控制在，炉渣R2控制，数量20批。 ⑤送风后下料顺畅，热风压力≥65kpa，顶温≤250℃，炉顶煤气压力达3kpa以上，经煤气爆发试验合格，考虑引煤气操作，顶压按1/3热压控制。 2、第一次铁后至第四次铁前 ①风量控制≯1100m3/min，风温控制≯850℃。 ②矿批控制8-10t，炉渣R2控，干焦负荷控，批数15-20批。 3、第四次铁以后 ①风量控制≯1200m3/min，风温控制≯950℃。 ②矿批控11吨，炉渣R2控，干焦负荷控，批数20批。 （二）开炉第二至第四天 1、风量控制≯1400m3/min，风温控制950-1020℃。 2、矿批控≯14t，炉渣R2控，干焦负荷。 （三）开炉第四天以后 1、全风量操作，风温使用原则上＞1000℃，始末温差控制在60℃以内。 2、焦炭负荷及炉渣R2随机调整，但矿批≯16t。 （四）说明
锅炉烘炉、煮炉 新安装的锅炉、经大修和改造的锅炉在投入运行前都必须进行烘炉、煮炉。这时对锅炉、辅机安装和制造质量的一次全面检查，也是正式运行前必须进行的一个环节。 一、烘炉 （一）烘炉的目的及方法 新安装的锅炉在炉墙内、耐火混凝土及磨面层内部都含有大量水份。烘炉的目的是对新安装的锅炉炉墙进行缓慢烘热，使炉墙中的水份缓慢逸出，达到一定的干燥程度，确保炉墙的热态运行质量。防止锅炉运行时由于炉墙潮湿，急骤受热后水份大量蒸发，急剧膨胀不均而造成炉墙变形、开裂。此外，烘炉还可使炉墙的灰缝达到比较好的强度，提高炉墙耐高温的能力。 烘炉的方法目前主要有两种，即火焰烘炉法和蒸汽烘炉法。烘炉时，应根据各种不同的锅炉型号，是轻型炉墙还是重型炉墙，当时、当地的气候条件等因素确定升温曲线。按确定好的升温方案进行烘炉。要注意绘制升温曲线，并将其存入锅炉技术档案。（二）烘炉应具备的条件 1、锅炉本体及工艺管道全部安装完毕，水压试验合格。炉墙砌筑和管道保温工作全部结束，并检查验收合格。炉膛、烟、风道都已安装完毕，保温结束，内部清理干净，外部拆除脚手架并将周围场地清扫干净。 2、送风机、引风机、除尘器、制粉、喷油及锅炉附属设备安装完毕，并经单体试车
合格。 3、锅炉的热工及电气仪表安装完毕并调试合格，汽包及联箱的膨胀指示器安好并调整到位。 4、按技术文件的要求选好炉墙测温点和取样点，并准备好温度计和取样工具。 5、有旁通烟道的省煤器应关闭主烟道挡板，使用旁通烟道。无旁通烟道时，省煤器循环管路上阀门应开启。 6、开启锅炉上所有排气阀和过热器集箱上的疏水阀。 7、准备好木材、煤等燃料，用于链条炉排上的燃料中的不得有铁钉、铁器，准备好各种工具、器材及用品（包括检查、现场照明等）。 8、编制烘炉方案及烘炉曲线，对参加烘炉人员进行技术交底，并准备好有关烘炉的记录表。烘炉人员都已经过培训合格，并排列值班表，按要求，准时到岗。 9、冲洗锅炉，注入处理合格的软水，并上水至正常水位。 （三）烘炉前的准备工作 1、单机试运行 锅炉在点火烘炉之前，应进行单机试运行。现对试运行的时间及合格标准，分别进行介绍。 （1）往复炉排的冷态单机试运行。启动前手盘车应运行正常。启动电动机，冷态空载运行8h以上，在运行中炉排各部位应不互相摩擦。空载运行正常之后，再进行装煤冷态试运行，要求下煤均匀、不漏煤、不堆积；齿轮箱内齿轮啮nie合无杂音，不漏油，各部轴承正常，滑动轴承温度不得高于65℃，滚动轴承温度不得高于70～80℃。
UG—35/3.82—M18型锅炉 调 试 方 案 江苏溧阳锅炉设备安装工程集团公司 二OO一年九月 目录
一、锅炉特点及参数 二、锅炉漏风试验 三、烘炉 四、煮炉 五、蒸汽严密性试验及安全阀调试 六、过热器、主蒸汽管道吹洗 七、整套启动72小时试运行
一、锅炉特点及参数 UG—35/3.82—M18型锅炉供热发电用层燃煤斗链条炉排锅炉, 其主要参数为: 1、额定蒸发量: 35t/h 2、额定蒸汽温度: 450℃ 3、锅筒工作压力: 4.22Mpa 4、额定蒸汽压力: 3.82Mpa 5、给水温度: 150℃ 6、排烟温度: 155℃ 7、出厂编号: 00084 引风机、鼓风机、高压给水泵、疏水泵、给煤机等单机试运转合格后进行下列调试工作。 二、锅炉漏风试验 施工完毕, 为保证风烟道及炉墙密封及施工质量, 必须对其进行漏风试验。
1、漏风试验具备条件: ①锅炉本体各密封焊接完毕; ②炉膛内各部分混凝土和门孔浇注完毕; ③一次风、烟道及风机安装焊接完毕; 2、漏风试验方法: 准备干石灰粉400kg将引风机、一次风机逐一开启, 逐一打开引风机, 送风门挡板, 使其保持上定的正压, 可将准备好的石灰粉由两台风机入口加入, 二分钟后停机检查锅炉本体及烟道焊缝及法兰接口部位, 有白色石灰粉处为漏点位置。 3、漏风试验检查及处理 对锅炉漏风点进行详细检查, 并作好记录, 对焊接漏点进行补焊, 对法兰焊点进行更换垫片或拧紧螺栓, 对混凝土门孔漏进行补浇。 漏风试验合格后, 由双方签证。 三、烘炉 1、目的: 烘炉在锅炉投运前进行, 目的为排除炉墙中水份,
xxxx新1#高炉开炉方案 \ 目录 1.开炉组织机构及职责 2.开炉物料物资准备 3.开炉配料计算及装料方案 附件1高炉烘炉方案 （高炉热风炉已经烘炉完毕，其烘炉方案未纳入本开炉方案）
1高炉开炉组织机构及职责 1.1、领导小组下设开炉指挥部 1.2职责分工 1.2.1总指挥及副总指挥 xx：全面负责新1#高炉开炉方案制定及达产工作，负责新1#高炉开炉工艺、技术工作以及指挥开炉各小组工作。 xx：全面负责新1#高炉开炉中与公司内外相关部门的总体协调工作。 xx：负责设备保障总协调。 xx：负责工程总包及设备供应商总协调。 xx：负责铁厂内相关工序间及公司内相关部门协调工作。 xx：负责设备检查确认及抢修工作。 1.2.2生产协调组 负责新1#高炉开炉生产组织工作。 负责高炉开炉方案的编制与实施，以及炉内人员的组织、培训工作。 负责新1#高炉上料系统生产调试检查与验收，以及上料人员组织、培训工作。 负责炉前设备、铁口、渣铁沟的调试、制作与验收；开炉炉前物料、工器具准备，以及炉前人员的组织、培训工作； 具体负责新1#高炉水冲渣系统生产调试检查与验收，以及水冲渣人员组织、培训工作。 具体负责新1#高炉鼓风机系统生产调试检查与验收，以及鼓风机人员组织、培训工作。 具体负责新1#高炉冷却水系统、气体介质系统（煤气除外）生产调试检查与验收，以及配管人员组织、培训工作。 具体负责新1#高炉煤气、热风炉系统生产调试检查与验收，以及热风炉人员组织、培训工作。 具体负责新1#高炉铸铁系统生产调试检查与验收，以及铸铁人员组织、培训工作。 1.2.3生产保障组 全面负责新1#高炉开炉生产保障，以及开炉相关室、作业区的协调工作。 具体负责新1#高炉各种物料的平衡，物料供应保障，以及铁路、汽车运输保障工作。 1.2.4设备保障组 全面负责新1#高炉设备保障，以及与建设指挥部、施工单位的协调工作； 负责新1#高炉各设备的单体与联合试车的检查、验收工作，试水、试漏方案的制定与实施，以及设备协力人员的组织、培训工作。 负责新1#高炉机械设备调试检查与整改，备品备件上报，以及机械设备故障的处理工作。 负责新1#高炉电器、仪表、PLC设备的调试检查与整改，备品备件上报，以及电器、仪表、PLC设备故障的处理工作。 负责新1#高炉冷却水系统、气体介质系统（煤气除外）设备的调试检查与整改，备品备件上报，以及冷却水系统、气体介质系统（煤气除
泰安航天特种车辆有限公司 新安装燃气热水锅炉烘炉煮炉施工方案 一、工程概况： 本工程为燃气热水锅炉，主要供应涂装工艺生产及全厂采暖用热水，设计供回温度为95/70℃，系统设计压力为0.8MPa，锅炉安装容量为21.7MW，安装2台5.6MW和1台10.5MW的燃气热水锅炉。 二、工程地点：泰安市高新南开发区。 三、烘炉煮炉的目的： 由于新安装、维修的锅炉，在炉墙材料中及砌筑过程中吸收了大量的水份，如与高温烟气接触，则炉墙中含有的水份因为温差过大，急剧蒸发，产生大量的蒸汽，进而由于蒸汽的急剧膨胀，使炉墙变形、开裂。所以，新安装、维修的锅炉在正式投产前，必须对炉墙进行缓慢烘炉，使炉墙中的水份缓慢逸出，确保炉墙热态运行的质量。煮炉主要目的是清除锅炉内部的杂质和油垢。 四、烘炉煮炉的条件： （1）锅炉本体、本体管路、本体仪表、相涉供回水管道，均安装完成，锅炉本体、锅炉房系统水压试验完成。 （2）锅炉本体除安全阀以外的阀部件安装完成，本体的人孔、手孔封闭严密；锅炉本体的温度、压力监测装置灵敏可靠；准备好安全阀接口临时封闭用的盲板。 （3）锅炉房燃气系统安装调试完毕。 （4）锅炉燃烧器安装调试完毕；锅炉烟气温度的监测装置灵敏可靠。 （5）锅炉烘、煮炉用水源、电源准备完毕。 注：a、药量按100%的纯度计算； b、无磷酸三钠时，可用碳酸钠代替，用量为磷酸三钠1.5倍； c、单独使用碳酸钠煮炉时每立方米水中加6Kg碳酸钠。煮炉所用上述药物用应配成浓度为20%的均匀溶液，不得将固体药品直接加入锅筒。 （7）氢氧化钠具有很强的腐蚀性，加药时操作人员须做好防护措施，护目镜、口罩、防护手套等须在现场准备齐全，溶解、灌注药剂的水桶、漏斗、搅拌工具等需准备齐全。 （8）参与烘、煮炉的操作人员、工作人员，需对该烘、煮炉方案的全过程进行了解，根据该方案完成技术、安全交底。 （9）锅炉内外及各通道全部清理完毕。 五、锅炉烘炉煮炉方案及步骤： 锅炉WNS10.5-1.0/95/70-Y(Q)烘炉煮炉（位置：最西边锅炉，称为1号炉） 第一阶段：将1号锅炉与系统网路连接的供、回水阀门关闭，开启放汽阀，将已处理的水注入炉

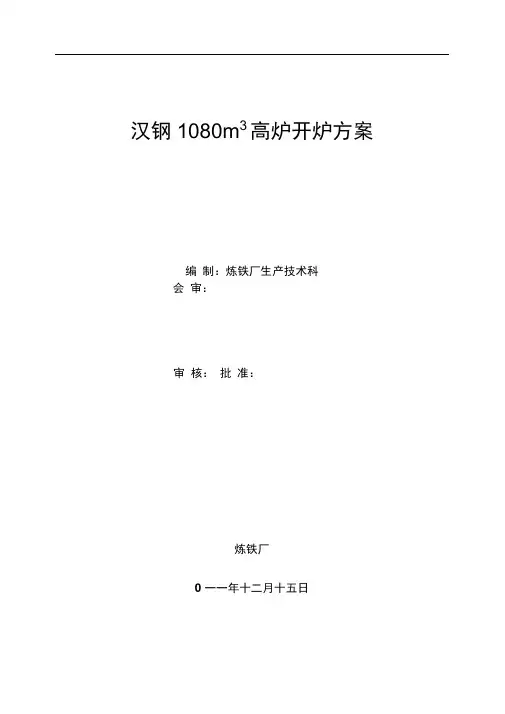

汉钢1080m3高炉开炉方案 编制：炼铁厂生产技术科 会审： 审核：批准： 炼铁厂 0 一一年十二月十五日
