高炉大修开炉烘炉方案
一、烘炉的目的
1、使高炉耐火材料砌体内的水分缓慢蒸发，并得到充分加热。
2、使整个炉体设备逐步加热，得到充分膨胀，避免生产后因剧烈膨胀而损坏。
二、高炉烘炉应具备的条件
1、热风炉烘炉完毕，已具备正常生产条件。
2、高炉、煤气清洗系统必须经过试压检查，试漏合格达到规定要求。
3、鼓风机具备正常生产条件并连续运转8小时以上。高炉所有的风、水、电、汽、气等能源介质，特别是氮气系统要满足正常生产条件，各阀门开关灵活，关闭严密。
4、控制计算机系统，控制可靠，各项参数、功能、画面显示，均达到设计和竣工验收标准，并能满足正常使用要求。高炉仪器仪表运转正常，灵敏可靠，各电讯设备、声光信号完备，达到规定要求。
5、供料系统、矿槽系统、水系统、煤气系统，经过空载联合试车，满足正常生产要求。
三、安装铁口、渣口导出管，做泥包操作
1、安装铁口导出管、做铁口泥包的安全保障条件
（1）热风炉支管盲板阀关闭，热风炉停止烧炉。
（2）弯头与鹅颈管接合面插好盲板。
（3）倒流休风阀处于开启状态。
（4）热风炉的冷风阀、混风阀、冷风大闸及热风阀处于关闭状态。
（5）高炉煤气切断阀处于关闭状态。放风阀处于放风状态。
（6）重力除尘器放散阀、清灰阀处于全开位置。
（7）燃气车间的荒煤气盲板处于关闭位置。
（8）炉顶喉口盲板插好。
（9）卸下两个风口中套，以备进人。
（10）进入炉内工作时，必须有煤气防护人员按规定进行煤气检测。
2、安装风口导向管、铁口煤气导出管，做铁口泥包操作
（1）铁口导风管用Φ159mm的钢管制作，长6000mm。
（2）安装时，用炮泥和浇注料封严。
（3）风口安装Φ108mm导风管。
（4）安装导风管及铁口做泥包后，按拟定的风口配置上好风口中套及风口小套。
四、烘炉前的准备工作
1、铁口泥包制作完毕，进风系统安装完毕且严密可靠。
2、除尘器排灰阀关严。
3、高炉本体及各冷却设备
（1）高炉冷却壁系统、风口各套均提前8小时通水运转，通水量分别为：高炉冷却壁系统：正常水量的1/2 风口大套、中套：正常水量的1/4
风口小套：正常水量
热风阀、倒流休风阀：正常水量
齿轮箱正常水量
（2）气密箱冷却
炉顶温度不大于300℃，气密箱温度小于70℃，气密箱温度可用水冷加少量氮气控制。
4、煤气处理系统试车完毕，满足正常生产要求。（蓝萌）
5、安装好测量炉体膨胀量的装置：分别在上升管和热风围管处用ф8mm圆钢，头部打成顶尖，上下对好，焊在炉体与框架之间。
6、经大修指挥部同意签字后，撤掉热风阀后的盲板。
7、烘炉前各阀门应处的状态
（1）高炉放风阀全开，炉顶放散阀全开。
（2）煤气切断阀关闭。
（3）波纹管与气密箱之间盲板插好。
（4）冷风阀、热风阀全关。冷风大闸及混风调节阀关。
（5）富氧截止阀关闭，并插盲板。
（6）倒流阀开。
（7）送风系统、高炉本体系统、煤气清洗系统的人孔全部关闭。
（8）煤气系统进煤气总管前盲板阀要确认关死。（蓝萌、迟万宁）
五、高炉烘炉操作
1、烘炉操作的原则
（1）高炉烘炉以风温为依据，以风量调剂为手段，以炉顶温度相制约，按烘炉曲线进行烘炉。
2、烘炉操作程序
（1）确认放风阀处于放风状态后，通知启动风机。
（2）将混风调节阀置于全开位置并将阀固定好。
（3）热风炉接到高炉要求送风信号后，关闭倒流休风阀，全开冷风大闸并确认混风阀在全开位置。
（4）按规程正常送风烘炉。
（5）升温操作
1)烘炉初期以通过混风阀送冷风为主，以通过热风炉送风为辅，所以初期升温是通过增加送风炉的冷风阀开度来控制，待冷风阀全开仍达不到烘炉升温要求时，方可由高炉值班室人员通过混风阀调节风温。
2)烘炉热风压力11～13.6KPa，严格控制热风压力，减少风压波动。
3)炉顶温度控制在300℃，当炉顶温度超过300℃时可逐渐关小炉顶放散阀或适当减风，以控制顶温。
4)每2小时打开炉体上的灌浆孔、排气孔，进行排水。
（6）凉炉操作
降温开始以20℃/h的速度经17.5小时将风温降到200℃。当风温降到200℃后，按规程进行休风。
3、冷却系统的控制
（1）300℃保温之前，工业水压力控制在0.05MPa，保持各冷却器出水即可。
（2）自300℃升温开始，工业水压力提至0.08MPa。
（3）烘炉期间炉体软水流量控制≯400m3/h。
（4）炉底风冷截门全关。
六、烘炉中注意事项
1、烘炉初期所需风温较低，主要靠控制冷风阀的开度控制温升，因此值班室绝对不允许通过混风阀调节风温，以免造成憋风事故，值班室要对混风调节手操进行挂牌。
2、升温过程只有冷风阀全开后，再与热风炉值班室人员联系好，方可通过混风阀提高风温水平。
3、在烘炉降温阶段，当混风阀已置于全开位置，但仍不能满足降温需要时，高炉值班室人员可通知热风炉减小冷风阀的开度，以达到所需风温。
4、烘炉期间要密切注意炉体各部位变化情况，每2小时全面检查一次炉体、炉缸的变化情况，对炉体漏点、局部温度过高部位作好记录，能处理的要及时处理。
5、烘炉的升温速度及保温时间必须严格按要求控制，若因故在升温阶段造成烘炉中断必须严格按照升温速度重新升温，值班室人员认真做好原始记录，并妥善保管记录纸及烘炉曲线。
150.5 h 168h
20h 68h 85h
小型轧钢厂 一小型车间热带加热炉大修工程 施 工 方 案 编制人： 审核人： 审批人：
目录 一、工程概况......................................................................................... 错误!未定义书签。 二、编制依据......................................................................................... 错误!未定义书签。 三、施工准备工作计划 (1) 四、施工方案......................................................................................... 错误!未定义书签。 五、质量保证措施 (4) 六、安全保证措施 (4) 七、文明施工措施 (4) 八、工期网络计划 (5)
一、工程概况 1、该工程为一小型车间热带加热炉大修工程，本大修工程主要包括：（1）、炉顶加热段、均热段拆除，重新浇筑，炉顶钢结构利旧。 （2）、炉底水管、汽化水管：炉底横、立水管、纵水管、汽化水管、炉底部分更换。 （3）、燃烧系统：更换烧嘴及配套阀门。 （4）、钢结构：根据大修内容钢结构部分进行适当的修补。 （5）、自动化调节系统：对加热炉自动化系统进行更换部分元器件，恢复控制精度。 （6）、软水系统：软水系统更换。 （7）、推钢机基础部分拆除及重新浇筑 2、工程特点： 施工场地狭窄，交叉作业。由于该工程大部分在厂房内施工，工作量大，参战人员多，又多为交叉作业，给施工作业造成一定难度。我公司将以科学的管理水平，先进的工机具装备，一流的技术水平，统一协调指挥，克服各种困难，争创优良工程。保证按期完成。 二、编制依据 本工程施工方案编制依据对加热炉现场实地勘察、《工业炉砌筑工程施工及验收规范》GB50211-2004、《工业炉砌筑工程质量验收规范》GB50309-2007、其它现行国家有关规程技术标准以及我公司长期施工经验编制。 三、施工准备工作计划 1、材料准备：提前将材料需求计划报材料主管部门，由材料主管部门统一安排材料进场。材料到位后进行送检，经检验合格后方可使用。 2、人员准备：各施工班组对施工人员应合理安排，加强组织，搞好协作，创造各种有利条件，确保工程按期完工。（施工中所用各工种人数统计见下表） 3、施工机具一览表 工程所需的各种机具，设备提前进行检验，开工前到达现场，保证工程按时顺利进行。（施工机具见下表）
880高炉热风炉烘炉方案 一、热风炉烘炉前准备工作 烘炉以前需做好如下准备工作： (1)热风炉的建设工作全部完成，并达到质量要求。 (2)热风炉系统各阀门、助燃风机等必须进行全部试运行，限位准确、微机控制系统及液压系统正常，各机电设备运转正常。 (3)热风炉各冷却部位通水正常。 (4)各计量器仪表必须正常运转，保证准确可靠，特别是炉顶温度表，废气温度表，煤气压力表、煤气及助燃空气流量表保证准确可靠。 (5)各热风炉试漏合格，漏处处理完毕。热风炉地脚螺丝松开。 (6)一切烘炉设施、用具准备就绪，联络管道按要求全部安装完毕。 (7)高炉煤气引到热风炉前。 (8)热风炉烘炉期间，如高炉内有人施工，则要求热风炉冷风管道与鼓风机、热风炉热风管道与高炉必须用盲板隔断。开倒流休风阀，除倒流休风阀外，其他阀门均处于关闭状态。 （9）热风炉系统所有人孔封闭（点火人孔除外）。封人孔前热风炉、管道，特别是冷风管道、煤气管道内杂物必须确认清扫干净。 （10）热风炉周围及各层平台施工剩余材料、垃圾清理完毕；通讯和照明设施完备。 （11）岗位操作人员培训并考试合格后上岗。 （12）准备好烘炉用的各种工具、材料及岗位操作记录、日志、图表等。二、烘炉步骤及操作方法 结合晋钢现状，热风炉烘炉计划安排如下： 先用木材烘烤3座热风炉的陶瓷燃烧器，拱顶温度力争烧到150℃；点燃
煤气烘炉，拱顶温度达到300℃恒温三个班，达到600℃恒温6个班。拱顶温度达到950℃以上时烘炉结束。在高炉烘炉期间，把拱顶温度烧到1000℃以上。 100°C 300°C 400°C 500°C 200°C 600°C 800°C 900°C 1000°C 700°C 班(8小时) 温度 369121518212427303336600°C恒温 300°C恒温 烘 炉 曲 线 烘炉步骤： (1)、用木材烘烤陶瓷燃烧器，在点火人孔插入一支热电偶（0—800℃），测量烟气温度，现场安装临时仪表。烘烤时间3～5个班，力争拱顶温度达到150℃。 (2)、燃烧高炉煤气烘炉，为防止灭火，备用液化气罐（或乙炔瓶）点火。点燃后时刻监视燃烧情况，发现灭火，全关煤气，待10分钟后再重新点燃。 （3）、升温速度22℃/班，控制煤气量调节升温速度；拱顶温度达到300℃时恒温3个班，继续升温时升温速度50℃/班；拱顶温度达到600℃恒温6个班，继续升温50℃/班，控制煤气量调节升温速度。 (4)拱顶达到700℃以后，方可撤掉明火，封闭点火人孔；
振昌工业废渣综合利用有限责任公司 2#高炉技术改造工程 高炉炉顶设备拆除、安装专项施工方案 方案编号：ZCGLGZ-001 宝冶建设工业炉工程技术有限公司 总承包工程项目部 （盖章） 2011年8月5日发布 受控态：受控版本：A版发放编号：
编号：ZCXZCL- 工程项目实施策划文件审核单 （QG/SBC TX 8-2009/D-3） 工程名称：振昌工业废渣综合利用有限责任公司2#高炉技术改造工程 文件名称振昌高炉炉顶设备拆除、安装专项施工方案 项目部宝冶建设工业炉工程技术有限公司总承包工程项目部编制人蒋传星审核者审核意见签名/日期 项目经理 项目总工 副经理 部 部 部 部 说明：1、本表供各级项目部使用，由项目部负责组织形成； 2、参与审核的要素管理者由项目总工根据项目部职能分工确定； 3、栏目空格不够可加A4规格附页。
目录 一、工程概况 (4) 二、编制依据/标准 (4) 三、作业围及工程量 (4) 四、所需具备的条件和工期以及施工进度计划 (5) 五、施工人员配备计划 (5) 六、施工主要机具及材料、设备 (5) 七、工艺流程图 (6) 八、施工技术 (6) 九、安全及文明施工 (10)
一、工程概况 振昌工业废渣综合利用有限责任公司2#高炉因存在大量问题致使高炉不能进行正常的生产活动，如冷 却壁存在漏水现象、炉顶上料设备密封性能差，压力上不去、炉底炉缸温度高，已采取炉壳打水外冷、炉 壳密封件煤气泄漏严重、粗煤气系统磨损并存在堵塞现象等，为此振昌公司决定对2#高炉进行停炉大修。本方案主要是炉顶设备的拆除、安装方案。 二、编制依据 a)由业主提供的有关图纸和相关的技术要求。 b)国家及行业部门颁发的现行工程施工验收规、规程、标准以及有关安全、防火、环境保护卫生 的规定； c)省市有关基本建设的方针、政策、法令、法规及有关的行业规章制度； d)施工现场场地情况，周围环境及现有设备情况。 国家现行的建设工程法律、法规、规、标准等。 机械设备安装工程施工及验收通用规 GB50231-2009 建筑安装工程质量检验评定统一标准 GB50300-2002 起重机械安全技术监察规程 TSG Q0002-2008 炼铁机械设备工程安装验收规 GB50372-2006 三、作业围及工程量主要作业围：高炉炉顶+37.5M平台/+34M平台、部分楼梯拆除，料钟式炉顶及附属 设备拆除（至炉壳拐点），高炉无料钟炉顶设备安装及平台恢复等。 四、所需具备的条件和工期以及施工进度计划 高炉炉顶设备及平台的拆除必须在彻底停炉之后进行，计划工期7天。 施工进度计划： 日期 工序1天3天5天7天施工准备 +37.5M平台拆除 炉顶设备柱塞阀的拆除 中间过渡平台拆除 受料斗拆除 +34M平台、料罐拆除 大小钟、密封阀及附属设备拆除 收尾
卧式外燃燃气锅炉维修施工方案示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
卧式外燃燃气锅炉维修施工方案示范文 本 使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 第一章工程概况及工程特点 一、工程概况 1）工程名称及相关单位 2）工程名称：XXX供热中心煤改气工程 3）工程地点：XXX供热中心 4）施工单位：XXX有限公司 5）总工期：6个日历天 6）工程质量等级标准合格 二、工程特点 施工进度计划的安排，在尊重甲方意见的前提下。严 格执行进度计划安排和调度，处理好甲乙双方的关系。
制定有针对性的锅炉房内现有设备的保护制度，有效地保证已完成产品的质量。 我公司各作业队应严格按照本施工方案规定的作业要求进行工作，不允许有违章操作的乱指挥现象的发生. 第二章实施目标 一、实施目标 工程质量目标：合格 工期目标：遵照施工方案中规定的工期日历天数，我公司将在6个日历天内完成锅炉前后墙及检修门的修复工作。 文明施工管理目标：施工现场做到物料堆放有序，场容整洁，文明安全施工。 管理目标：对施工的全过程中与质量有关的施工工序进行严格检查和控制；对特殊、关键部位和过程设置质量控制点，消除不合格，确保质量目标的实现。采用先进的
某某炼铁有限公司某某高炉大修项目 耐材砌筑施工方案 某某 2012年4月22日
一、编制依据 二、工程概况 三、质量方针、目标 四、质量管理 五、安全管理 六、主要施工方法 七、主要施工机具，材料 八、劳动力计划 九、施工进度 十、施工平面布置
一、编制依据 1.1某某设计研究总院设计的高炉炉体砌砖总图；热风炉砌砖图；轧铁沟砌筑图。 1.2《工业炉砌筑工程及验收规范》GBJ211-87 1.3《工业炉砌工程质量检验评定标准》GB50309-92 1.4《筑炉手册》冶金工业出版社 二、工程概况 某某炼铁有限公司新建三座450m3高炉，9座顶燃式热风炉，3座热风竖管，以及配套的热风管道，粗煤气系统、烟道管、渣铁沟。 高炉本体净高27.495m，炉底直径φ7780m。高炉炉体内衬采用“微孔焙烧碳块加模压碳块及塑性相结合刚玉莫来石陶瓷砌体”砌筑炉底和炉缸；铁口区域采用塑性相结合刚玉莫来石组合砖砌筑；风口区域采用塑性相结合棕刚玉莫来石组合砖砌筑；炉腹、炉腰和炉身中、下部采用微孔烧成铝碳砖和高铝砖混合砌筑；炉身上部采用磷酸盐浸渍粘土砖砌筑。该高炉设置1个铁口，14个风口，1个出铁场，炉顶标高为29.37m。 高炉热风炉为顶燃式热风炉。热风炉全高35.528m，蓄热室直径φ6324/φ5200mm、φ6556/φ5200mm，拱顶直径φ7760/φ6140。格子砖砌筑标高为▼28620，全高25.5m，用三种材质的格子砖分为三段砌筑。 热风竖管全高25.527m，下部炉壳内径φ2364，上部内径φ2974；一座高炉热风主管70.89m，管壳内径φ1984；热风支管长6.6m，管壳内径φ1884；围管34.54m，管壳内径φ1984。 三、质量方针、目标 3.1方针
高炉大修开炉烘炉方案 一、烘炉的目的 1、使高炉耐火材料砌体内的水分缓慢蒸发，并得到充分加热。 2、使整个炉体设备逐步加热，得到充分膨胀，避免生产后因剧烈膨胀而损坏。 二、高炉烘炉应具备的条件 1、热风炉烘炉完毕，已具备正常生产条件。 2、高炉、煤气清洗系统必须经过试压检查，试漏合格达到规定要求。 3、鼓风机具备正常生产条件并连续运转8小时以上。高炉所有的风、水、电、汽、气等能源介质，特别是氮气系统要满足正常生产条件，各阀门开关灵活，关闭严密。 4、控制计算机系统，控制可靠，各项参数、功能、画面显示，均达到设计和竣工验收标准，并能满足正常使用要求。高炉仪器仪表运转正常，灵敏可靠，各电讯设备、声光信号完备，达到规定要求。 5、供料系统、矿槽系统、水系统、煤气系统，经过空载联合试车，满足正常生产要求。 三、安装铁口、渣口导出管，做泥包操作 1、安装铁口导出管、做铁口泥包的安全保障条件 （1）热风炉支管盲板阀关闭，热风炉停止烧炉。 （2）弯头与鹅颈管接合面插好盲板。 （3）倒流休风阀处于开启状态。 （4）热风炉的冷风阀、混风阀、冷风大闸及热风阀处于关闭状态。 （5）高炉煤气切断阀处于关闭状态。放风阀处于放风状态。 （6）重力除尘器放散阀、清灰阀处于全开位置。 （7）燃气车间的荒煤气盲板处于关闭位置。 （8）炉顶喉口盲板插好。 （9）卸下两个风口中套，以备进人。 （10）进入炉内工作时，必须有煤气防护人员按规定进行煤气检测。 2、安装风口导向管、铁口煤气导出管，做铁口泥包操作
（1）铁口导风管用Φ159mm的钢管制作，长6000mm。 （2）安装时，用炮泥和浇注料封严。 （3）风口安装Φ108mm导风管。 （4）安装导风管及铁口做泥包后，按拟定的风口配置上好风口中套及风口小套。 四、烘炉前的准备工作 1、铁口泥包制作完毕，进风系统安装完毕且严密可靠。 2、除尘器排灰阀关严。 3、高炉本体及各冷却设备 （1）高炉冷却壁系统、风口各套均提前8小时通水运转，通水量分别为：高炉冷却壁系统：正常水量的1/2 风口大套、中套：正常水量的1/4 风口小套：正常水量 热风阀、倒流休风阀：正常水量 齿轮箱正常水量 （2）气密箱冷却 炉顶温度不大于300℃，气密箱温度小于70℃，气密箱温度可用水冷加少量氮气控制。 4、煤气处理系统试车完毕，满足正常生产要求。（蓝萌） 5、安装好测量炉体膨胀量的装置：分别在上升管和热风围管处用ф8mm圆钢，头部打成顶尖，上下对好，焊在炉体与框架之间。 6、经大修指挥部同意签字后，撤掉热风阀后的盲板。 7、烘炉前各阀门应处的状态 （1）高炉放风阀全开，炉顶放散阀全开。 （2）煤气切断阀关闭。 （3）波纹管与气密箱之间盲板插好。 （4）冷风阀、热风阀全关。冷风大闸及混风调节阀关。 （5）富氧截止阀关闭，并插盲板。 （6）倒流阀开。 （7）送风系统、高炉本体系统、煤气清洗系统的人孔全部关闭。 （8）煤气系统进煤气总管前盲板阀要确认关死。（蓝萌、迟万宁）
1#高炉大修工程 施工方案 编制 审核 批准 施工单位：**************************
目录 一.工程概况 (1) 二.编制依据 (1) 三.施工进度计划 (2) 四.施工现场管理 (2) 五.施工准备 (5) 六.施工方案 (5) 七.技术要求 (21) 八.安全专项方案 (24) 九．质量管理与质量保证措施 (28) 十.文明施工管理 (30) 十一.机具计划 (33) 十二.人力计划 (34) 十三.安保体系图 (35) 十四.组织机构图 (36)
一.工程概况 工程名称: ********************************。 工程地点：*********************************。 1#高炉大修工程工期紧，工程量大，各工种穿插作业多，针对本工程特编制此方案。 主要项目有： 1．原有炉砖、冷却壁、冷却板、炉喉钢砖更换。 2．热风围管、热风支管管路内砖拆除砌筑。 3．第五、六段炉皮更换。 4．炉底碳砖、炉缸微孔刚玉砖、炉身炉腹耐火砖砌筑。 5．炉顶气密箱拆除返厂修理、安装。 6．热风阀更换、管路补焊、局部更换。 二．编制依据 1．《工业金属管道工程施工规范》 GB50235-2010 2．《现场设备、工业管道焊接工程施工及验收规范》GB50236-2011 3．《炼铁机械设备安装工程施工及验收规范》GB50372-2006. 4．《工业炉砌筑工程施工及验收规范》GB50211-2004 5．《钢结构工程施工质量验收规范》GB50205-2001 6．施工图纸。 7．设备安装说明书。
首钢伊犁钢铁有限公司棒线材车间改建850带钢生产线推钢式加热炉项目 烘 炉 方 案 编制： 审核： 批准： xxxxxxxx有限公司 2014年11月10日
目录 一、前言 二、编制依据 三、点火前确认项目 四、烘炉操作 五、安全注意事项及应急预案 六、烘炉方案附图
一、前言 本说明书是为首钢伊犁钢铁有限公司棒线材车间改建850带钢生产线推钢式加热炉首次烘炉所编制的，在加热炉温度低于200℃的情况下，冷却水、汽化系统可以不投入使用。 烘炉是第一次对新建或大建后炉子进行点火作业。本说明书内容仅供参考。业主可结合实际经验和具体情况予以修整。 二、编制依据 1、工业炉运行规程jb/t10354-2002 2、加热炉汽化冷却装置设计参考资料 3、最新锅炉、压力容器、压力管道设计、运行与检测常用数据及标准规范速查手册 4、工业炉设计手册 5、加热炉原理与设计 6、工业炉设计基础 7、我公司100多座推钢式加热炉烘炉经验 三、点火前确认项目 1.加热炉炉内压满钢坯。 2.加热炉烘炉操作的生产人员培训完毕，具备上岗条件，做好事前教育和组织分工等工作。 3.加热炉机械设备（装料炉门、出炉门）安装及调试完毕，工作正常。 4.汽化冷却系统冲洗、试压完毕，系统投入运行正常。 5.水冷系统冲洗、试压完毕，系统通水运转正常。 6.燃烧系统管道吹扫试压完毕，煤气管道30kPa压力试压，每小时内压降小于或等于1%
7.燃烧系统控制阀门调试完毕，各阀门动作自如；风机试运转超过8小时合格，可以随时投入使用。 8.炉坑排污系统可以投入使用（炉底污水可以排至旋流池），排水系统运转正常。 9.燃烧系统、汽化冷却系统、水冷系统的生产操作阀门挂牌完毕，标识正确清楚。 10.加热炉电源（含备用电）、高炉煤气/转炉煤气、净环水（含事故水)、浊环水、软水（含事故水)、压缩空气、氮气等生产介质供应正常，符合设计要求。 11.加热炉煤气总管上的电动蝶阀、截止阀、气动调节阀、快速切断阀完全关闭，并将外网混合煤气送至加热炉煤气总管阀门前（生产厂负责），混合煤气的压力、热值保持稳定，符合设计要求。 12.烧嘴前及烘炉管线空、煤气手动蝶阀、所有手动放散阀、所有取样阀全部处于关闭状态。 13.加热炉装出料炉门、检修炉门全部打开。 14.加热炉操作室与外界通讯正常投入，烘炉联络通讯录准备齐全。 15.加热炉UPS机正常投入使用。 16.加热炉各系统的流量、温度、压力检测仪表安装调试完毕，操作画面投入正常使用。 17.加热炉区清理完毕，道路畅通。 18.加热炉周围40m内警戒区施工人员停止作业，断开临时电源，不得随意动火。 19.煤气防护、消防、医务、安全保卫等人员，车辆设备已到现场（建设单位负责）。 20.备好作业车辆、工器具、对讲机、CO报警仪、点火棉纱、火把、柴油等各种生产准备工作。
1#高炉检修的安全管理及保障措施 1 检修前的安全准备工作 （1）炼铁厂成立检修指挥部，由李小东厂长任总指挥，指挥部下设检修办公室，同时成立检修安全领导小组，小组成员分工明确，规定检修期间每天下午召开一次检修安全例会。 （2）检修前，由检修指挥部总指挥组织召开一次工程安全会议，进行检修动员，并与参修单位签订高炉检修安全协议书。 （3）车间、班组安全员制定各自检修项目的安全技术措施，炼铁厂安全科审查并报总指挥批准后实施。 （4）检修期间在现场进行巡回检查，营造良好的安全氛围。 （5）各参修单位要结合实际进行一次检修安全措施的安全教育，并根据各专业、各班组工作的性质、特点，分别有的放矢地组织安全规程、岗位安全预案预控书及施工安全措施的学习，不参加安全措施安全教育的不准参修。 （6）检修中雇用的外来队伍（包括临时工），要进行三级安全教育，签订安全协议。开工前要到安全处办理入厂及开工手续。 （7）检修中所用的汽车吊、电动工具、安全带、绝缘鞋等，一切起重设备、安全用具、劳保用品进行一次全面检查、校验及维修，不合格者严禁使用。 2 检修现场施工作业安全措施 （1）厂部、车间、专业队及班组要严格执行安全生产“五同时”的原则。每日开工时，施工工程技术人员、班组长要向工作人员交代安全措施和注意事项，每日收工时要总结安全工作。 （2）各施工单位每天的检修项目，需认真写明作业项目的名称、安全措施、具体监控人和落实情况，措施落实到位，经具体监控人签字后，交检修指挥部备案。 （3）施工现场严格执行停送电工作票制度、安全互保联保制度、班组安全管理制度、设备设施检维修安全管理规定、煤气设施操作检修安全管理规定、有限空间作业安全管理等相关制度。班组兼职安全员认真履行其监督职责。
电炉一车间2#炉（110t）烟气余热回收锅炉大修工程 安全施工总方案 编制:***
审核:*** 日期:2017-4-3 ****责任公司 一、工程概述 1.1编制依据 ㈠相关规范 ⑴《TSG特种设备安全技术规范锅炉监督检验规则》TSG G7001—2015 ⑵《锅炉安全技术监察规程》TSG G0001-2012 ⑶《锅炉安装工程施工及验收规范》GB 50273-2009 ⑷《工业金属管道工程施工及验收规范》GB50235-2010 ⑸《现场设备、工业管道焊接工程施工及验收规范》GB50236-2011 ⑹《钢管环缝熔化焊对接接头射线透照工艺和质量分级》GB/T12605-90 ⑺《工业设备及管道绝热工程施工质量验收规范》GB GB50185-2010 ㈡承揽合同及技术协议、***设计院图纸、*****有限公司锅炉设备图纸、施工现场测绘校核资料 ㈢现场施工条件及我单位以往施工经验 1.2基本情况 ⑴建设单位：*** ⑵施工单位：*** ⑶工程地点：*** ⑷工期要求：具备条件进场后，40天施工完成，不包含煮炉及保温时间。 计划4月10日进场拆除上升管及下降管、保温拆除，更换安装5月20日结束，5月21日至28日调试投产 1.3主要施工内容及范围： ****电炉炼钢一车间2#电炉(110t)烟气余热锅炉由于长期停运，其上升管、下降管、排污管以及蒸发器、汽包间连接管道、阀门等锈蚀严重，现进行大修后重新特检。 烟气余热回收锅炉系统主要由钢结构框架（高43m）、蒸发器8台、水预热器2台、汽包2台、过渡段8台、上升管36根、下降管36根、烟气进出口、灰斗、吹灰器、以及配套的管道、电气仪表、保温等构成。锅炉工作压力2.3MPa，设计温度221.8℃（饱和蒸汽）；蒸汽管道最高设计压力2.3MPa，设计温度252℃。本次大修内容如下清单：
1 1350m3高炉大修施工方案 编制单位：2 编制： 审核： 审批： 编制日期： 2016 年 11 月4日
目录 一、工程概况 二、质量目标 三、人员组织机构 四、施工方案 （一）高炉停产前 （二）高炉停炉后 （三）施工方案综述 （四）拆除工程 （五）安装、砌筑工程 五、施工人员与施工进度计划 六、技术组织措施计划 七、施工质量保证措施 八、安全保证措施 九、施工机具 十、附件 1、施工网路计划图
一、工程概况 11350m3高炉大修是为了增加其生产能力和保证正常生产而进行的一次综合性的改造大修工程。大修项目主要有高炉本体的内部耐材拆除，重新砌筑、更换水冷壁、水管道等。我单位承担了以上各项的施工。高炉大修项目多，施工场地狭窄，工期紧张，需要多工种交叉作业，为确保安全、优质、按期完成大修各项任务，需要各专业协调配合、统一调度，故而制定此施工方案。 二、质量目标 大修工程中各单项工程合格率100%。 三、人员组织机构 项目经理 安装队长安全员预算员炉窑队长电工队长 四、施工方案 （一）高炉停产前 （1）准备制作好安装和砌筑时所需要的各种防护措施，保护棚及吊盘等。 （2）将大修时所需要用的水、电、气连接至施工现场，准备好各种大修时的机械设备与工具。 （3）与甲方结合，确认所到的各种备件及各种耐材。 （二）高炉停炉后
施工顺序：预休风降料面→放残铁→开炉门（安装溜槽）→扒炉料（炉内有结镏放炮）、搭设上层吊盘→耐材自上而下拆除至第一层碳砖→耐材清理→拆除水冷壁、冷却板、炉喉钢砖→封炉门→炉体耐材砌筑（8-10带水冷壁回装）→试水打压→炉体耐材喷涂 （三）施工方案综述 休风降料面后，搭设放残铁平台，放残铁，放残铁结束后，具备施工条件首先拆放残铁平台、开炉皮大门（安装扒料溜槽），扒残料至炉底第一层碳砖、安装吊盘、拆除中套；吊盘提升至钢砖上侧，炉喉钢砖及水冷壁拆除（水冷壁拆除同时在下层钢砖底部焊接挡板安装上层环梁、环轨）；8-10带水冷壁、钢砖清理，剩余碳砖清理；同时中套回装；下部保护棚环轨、电动葫芦安装，封炉门，炉体砌筑开始，同时冷却壁、钢砖由溜槽检修孔回装；炉体水冷管随水冷壁安装同步进行、仪表热电偶钢管随砌筑同步进焊接。 （四）拆除工程 1．高炉耐材拆除 1.1放残铁 在东侧出铁厂一层冷却壁炉皮上采用气割把将炉皮切开φ150圆孔，采用吹氧工具将冷却壁切开φ100圆孔，采用钻机斜30度钻至第三至四层碳砖处，钻至深度大约3米，采用钢管将残铁放入提前准备好的铁水罐中；甲方提前准备好炉皮板和水冷壁一块。 1.2开大门 放残铁结束且炉体冷却以后，在高炉一东侧开大门（具体位置以冷却壁分界线
目录 二号高炉开炉工作安排.............................................................................................................. - 1 -1成立二号高炉开炉指挥部 ................................................................................................. - 1 -2主要项目及负责人 ............................................................................................................. - 1 -3开炉计划 ............................................................................................................................. - 2 -4开炉各部门职责 ................................................................................................................. - 5 -二号高炉开炉方案...................................................................................................................... - 7 -1开炉指挥组织机构 ............................................................................................................. - 7 -2开炉的指导思想、目标、要求： ..................................................................................... - 8 -3开炉作业程序 ..................................................................................................................... - 8 -4开炉条件确认 ..................................................................................................................... - 8 -5开炉前的准备 ................................................................................................................... - 10 -6高炉试漏 ........................................................................................................................... - 11 -7配料计算 ........................................................................................................................... - 15 -8装料 ................................................................................................................................... - 16 -9高炉点火送风 ................................................................................................................... - 18 -10送煤气方案.................................................................................................................... - 21 -11开炉安全规定................................................................................................................ - 22 -高炉烘炉方案............................................................................................................................ - 24 -1高炉烘炉操作 ................................................................................................................... - 24 -2高炉烘炉后操作 ............................................................................................................... - 28 -3烘炉安全注意事项 ........................................................................................................... - 31 -二号高炉热风炉烘炉方案........................................................................................................ - 32 -1烘炉领导小组 ................................................................................................................... - 32 -2烘炉时间 ........................................................................................................................... - 32 -3热风炉烘炉的前提条件 ................................................................................................... - 32 -4烘炉工作 ........................................................................................................................... - 32 -5安全注意事项 ................................................................................................................... - 33 - a
目录 1 概述 (3) 1.1 工程概况 (3) 1.2 工程特点 (3) 1.3编制依据 (3) 1.4质量目标 (3) 1.5安全施工目标 (3) 1.6文明施工目标 (4) 2施工对策 (4) 2.1加强施工准备 (4) 2.2配备足够的资源 (4) 2.3技术措施考虑到位 (4) 2.4加强质量安全管理 (4) 3施工部署 (4) 4 施工进度计划 (5) 5主要施工方案 (5) 5.1高炉热风主管封堵方案 (5) 5.2高炉热风围管耐材拆除 (7) 5.2高炉热风主管耐材拆除 (7) 5.3耐材砌筑 (8) 6施工资源配置 (10) 6.1主要施工机械、机具使用计划 (10) 6.2主要劳动力资源配置计划 (10) 7项目管理组织机构 (11) 7.1 项目管理组织机构设置 (11) 7.2 项目管理组织机构管理人员配置 (11) 8 施工现场平面规划和管理 (12) 8.1施工平面管理 (12) 8.2施工用电管理 (12) 8.3施工用水管理 (12) 8.4施工道路管理 (12) 9.进度、安全、质量、文明施工、环境保护特殊 (13) 9.1 进度保证措施 (13) 9.2 安全施工管理体系及保证措施 (13) 9.3 工程质量管理体系 (15) 9.4 文明施工管理及保证措施 (16) 9.5 环境保护管理及保证措施 (16) 10.应急救援方案 (17) 10.1应急救援指挥小组 (17) 9.2事故应急救援 (18)
十、现场平面图 (19) 附件一：施工进度计划 (19)
1 概述 1.1 工程概况 一号高炉大修改造工程在高炉停炉放残铁后，需要将热风炉围管及部分热风主管更换改造。改造前，需要在改造部分与现有热风主管之间封堵挡火墙，在管内温度降低允许人工作业需要温度后，才能进入管内进行耐材拆除，拆除后进行该部分管道更换，进行喷涂和重新耐材砌筑，砌筑完毕后拆除封堵墙，进行管道烘烤。整个作业时间短，主管隔热墙的砌筑和拆除是难点，作业中，必须准备充分，措施到位，确保施工安全。 1.2 工程特点 由于本工程属大修改造工程，这就决定了工程的特点：与炉前设备拆除作业交叉；工期紧张；施工平面相对分散；绝对狭窄。 1.3编制依据 1）原沙钢1#号高炉出铁场系统、热风管道施工图纸。 2）《工业炉砌筑工程施工及验收规范》(GB50211-2004) 3）国家现行的规范和标准。 4）《建设工程安全生产管理条列》。 5）《建筑施工安全检查标准》（JGJ59-99）。 6）建设部建质[2004]213号《危险性较大工程安全专项施工方案编制及专家论证审查办法》的通知 7）工程技术有限公司设计的图纸。 8）工程管理的相关管理文件和制度。。 9）本公司承担类似工程的建设经验及参加各类高炉建设后留存有关档案资料。 10)建设有限公司建设工程施工安全技术操作规程。 1.4质量目标 本工程质量目标是：单位工程一次验收合格率为100% 1.5安全施工目标 工亡率为零；重伤率为零；千人轻伤率 0.3‰；无恶性险肇事故。
#2炉大修方案 编制：薛希群 审核：薛希群 批准：胡亮 南通热电厂 二ＯＯ一年八月二十三日
锅炉大修方案 锅炉信息网 https://www.doczj.com/doc/0f13785308.html, 一、#2炉大修前工作安排： ㈠组织措施：成立大修领导小组，工作小组。 1、领导小组： 组长：胡亮付组长：薛希群 组员：陆梁成勇金杨若尧陈怀忠陶夕成 徐育华杨纪兵李向前 2、工作小组： a、质量验收小组： 组长：薛希群付组长：陆梁杨纪兵 成员：高自民谭鹤芳卢伟明朱建华倪建国明凤 杨若尧陈怀忠李向前倪建国及当班班长 b、安全管理小组： 组长：杨若尧成员：刘柏林郭晓江 c、物资供应：徐育华 d、木工、瓦工、后勤配合：陶夕成 ㈡工作安排： 1、主要内容：讨论大修项目，要求材料供应、大修进度及人力调配（时间：4月25日）。 2、编制检修项目表、工艺方案及进度表：由生产经营部汇同宝菱公司编制检修常规项目、进度表、检修工艺、安全措施，并制订特项目的技术措施。 3、宝菱公司大修准备会：宝菱公司组织各队讨论大修项目、进度，学习大修工艺、安全规程、技术方案等（时间：8月27日—30日）。 4、大修领导小组会：由组长召开大修领导小组会，检查大修各方面准备情况，决定大修开工日期（时间：9月1日）。 5、召开大修动员会：由厂部召开各有关科室、车间、公司参加（时间：8月30日）。 二、大修项目安排顺序：
1、用6天时间敲炉墙，整理现场。 2、炉墙拆完好，安排11天时间完成技改项目，除炉排以外的全部大项目。 3、待水压试验结束后，安排12天时间完成筑炉、炉排大修工作。 4、安排11天时间烘煮炉。 三、检修项目： ㈠标准项目及工艺要求 锅炉部分： 1、汽鼓检修基本检修内容： ⑴开人孔后炉检人员会同化水人员一同进汽鼓内部进行检查； ⑵拆除内部装置进行检查修理并作防锈处理； ⑶汽鼓内部检查并除锈，油漆； ⑷恢复安装内部装置； ⑸全面检查合格后封人孔。 2、水冷壁、联箱基本检修内容： ⑴联箱手孔打开，请化水人员检查并进行清理； ⑵汽鼓检修结束后，经检查联箱无异物后封手孔； ⑶搭脚手架水冷壁管进行清灰； ⑷检查、测量水冷壁管并作记录； ⑸拆除脚手架。 3、省煤器及联箱基本检修内容： ⑴打开手孔检查，清理无异常后封手孔； ⑵省煤器管清灰； ⑶检查省煤器，调整省煤器管管间距离，更新防磨罩。 4、过热器及联箱基本检修内容： ⑴打开联箱手孔检查无异常，清理合格后封手孔； ⑵过热器蛇形管清灰； ⑶检查、测量过热器管并作记录； ⑷调整蛇形管间距。 5、减温器基本检修内容： ⑴抽心检查；
炼铁厂1#高炉大修方案、检修计划、检修网络图及备件计划 单位负责人： 2007年月日
炼铁厂1#炉大修方案 炼铁厂1#炉自2006年以来，炉缸和炉底温度迅速升高的情况不断出现，现均处于温度超高状态，随时都有烧穿的危险。特别是自3月30日中班后期4.6m标高中心温度呈不断上升趋势，至3月31日16：00升至1064℃，比3月30日的950℃上升了116℃，并且炉缸及炉底四周各测温点热电偶示值均不同程度的升高，有五点测温在1000℃以上。针对这种现象炼铁厂采取了加钒钛矿护炉，提高炉温，降低冶强，控制生铁含硫等操作手段，取得一定的效果。但是炉底炉缸温度上升的趋势没有得到控制，至4月10日炉底4.6米标高中心温度上升到1092℃。 根据现在1#炉炉况及各种监测数据来判断，近期1#炉炉底和炉缸温度迅速升高的主要原因是：陶瓷杯消失和部分炭砖漂移所造成的。前一时期陶瓷杯虽然受到严重侵蚀，但是还存在，所以炉底和炉缸部位温度升高的速度不大。近几天温度的突然快速升高则是被严重侵蚀的陶瓷杯绝大部分遭到破坏消失，甚至有部分炭砖已经发生漂移，由于炭砖的导热系数相对较高，导致了温度的快速升高。 炉缸及炉底水温差近期也有不断上升的趋势，其中铁口附近二层冷却壁水温差上升幅度较大，最高达到 1.7℃，比3月初上升了0.3---0.5℃，其它部位略有升高，约上升0.2℃左右。虽然水温差上升的幅度不大，但是现在冷却水压在300kpa以上，冷却强度相对较高。如果在此种状态下炉缸周围和炉底炭砖再有漂移，则水温差的快速升高将不可避免。 1#炉近期的状况已经严重影响了炼铁厂的正常生产，包括生铁成本、产量、安全形势等各个方面。 为避免炉底和炉缸温度严重超标，高炉必须大修时的各项工作能够有条不紊的进行，以免因准备不足而影响公司的整体效益，炼铁厂在尽量保证1#炉大修前安全生产的同时，作此大修方案。

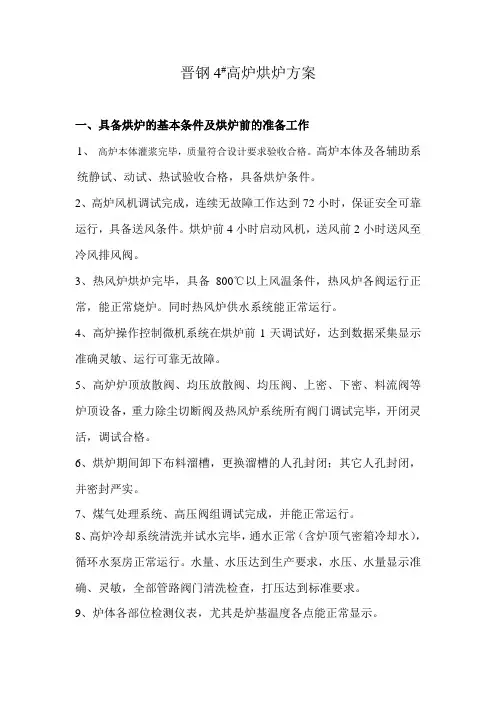

晋钢4#高炉烘炉方案 一、具备烘炉的基本条件及烘炉前的准备工作 1、高炉本体灌浆完毕，质量符合设计要求验收合格。高炉本体及各辅助系统静试、动试、热试验收合格，具备烘炉条件。 2、高炉风机调试完成，连续无故障工作达到72小时，保证安全可靠运行，具备送风条件。烘炉前4小时启动风机，送风前2小时送风至冷风排风阀。 3、热风炉烘炉完毕，具备800℃以上风温条件，热风炉各阀运行正常，能正常烧炉。同时热风炉供水系统能正常运行。 4、高炉操作控制微机系统在烘炉前1天调试好，达到数据采集显示准确灵敏、运行可靠无故障。 5、高炉炉顶放散阀、均压放散阀、均压阀、上密、下密、料流阀等炉顶设备，重力除尘切断阀及热风炉系统所有阀门调试完毕，开闭灵活，调试合格。 6、烘炉期间卸下布料溜槽，更换溜槽的人孔封闭；其它人孔封闭，并密封严实。 7、煤气处理系统、高压阀组调试完成，并能正常运行。 8、高炉冷却系统清洗并试水完毕，通水正常（含炉顶气密箱冷却水），循环水泵房正常运行。水量、水压达到生产要求，水压、水量显示准确、灵敏，全部管路阀门清洗检查，打压达到标准要求。 9、炉体各部位检测仪表，尤其是炉基温度各点能正常显示。
