第六章讲义齿轮传动2

齿轮传动课件课件完整版一、教学内容本节课的教学内容来自于小学科学教材第四章“齿轮传动”。

本章主要介绍齿轮的基本概念、齿轮的传动原理以及齿轮的应用。

具体内容包括：齿轮的定义、齿轮的种类、齿轮的啮合、齿轮传动的原理、齿轮的应用等。

二、教学目标1. 让学生了解齿轮的基本概念和种类，理解齿轮传动的原理。

2. 培养学生动手操作和观察能力，提高学生的科学思维能力。

3. 培养学生合作学习的习惯，提高学生的团队协作能力。

三、教学难点与重点重点：齿轮的基本概念、齿轮的种类、齿轮的啮合、齿轮传动的原理。

难点：齿轮传动原理的理解和应用。

四、教具与学具准备教具：齿轮模型、齿轮传动装置、PPT课件。

学具：齿轮模型、齿轮传动装置、笔记本。

五、教学过程1. 情景引入：通过齿轮模型和齿轮传动装置，引导学生观察和思考齿轮的作用和传动原理。

2. 知识讲解：利用PPT课件，详细讲解齿轮的基本概念、齿轮的种类、齿轮的啮合、齿轮传动的原理。

3. 动手操作：让学生分组操作齿轮模型和齿轮传动装置，观察和记录齿轮的啮合和传动过程。

4. 例题讲解：通过实例，讲解齿轮传动的应用，如自行车、汽车等的齿轮传动。

5. 随堂练习：让学生运用所学知识，设计简单的齿轮传动装置，并演示其传动过程。

六、板书设计齿轮的基本概念、齿轮的种类、齿轮的啮合、齿轮传动的原理。

七、作业设计1. 绘制齿轮的示意图，标注出齿轮的各个部分。

2. 描述齿轮传动的原理，并用文字和图形表示齿轮传动的过程。

3. 列举生活中常见的齿轮传动实例，并解释其工作原理。

八、课后反思及拓展延伸本节课通过观察和操作，让学生了解了齿轮的基本概念和种类，理解了齿轮传动的原理。

在教学过程中，学生积极参与，动手操作能力强，对齿轮传动的理解较为深刻。

但在教学过程中，对于齿轮传动原理的应用方面，学生理解仍有难度，需要在今后的教学中加强引导和讲解。

拓展延伸：让学生进一步了解齿轮传动在现代工业中的应用，如汽车、自行车、机械设备等，并尝试创新设计齿轮传动装置，提高学生的创新能力和实践能力。

机械设计基础课件齿轮传动机械设计基础课件：齿轮传动1.引言齿轮传动是机械设计中的一种基本传动方式，广泛应用于各种机械设备的运动和动力传递。

齿轮传动具有结构简单、传动效率高、可靠性好、寿命长等优点，因此在工业生产和日常生活中得到广泛应用。

本课件将介绍齿轮传动的基本原理、分类、设计方法和应用。

2.齿轮传动的基本原理齿轮传动是利用齿轮副的啮合来传递动力和运动的一种传动方式。

齿轮副由两个或多个齿轮组成，其中主动齿轮通过旋转驱动从动齿轮，从而实现动力和运动的传递。

齿轮副的啮合是通过齿轮齿廓的接触来实现的，齿廓的形状和尺寸决定了齿轮传动的性能和精度。

3.齿轮传动的分类齿轮传动根据齿轮的形状和布置方式可分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动、直齿圆锥齿轮传动和蜗轮蜗杆传动等。

直齿圆柱齿轮传动是应用最广泛的一种齿轮传动方式，具有结构简单、制造容易、精度高等优点。

斜齿圆柱齿轮传动具有传动平稳、噪声低、承载能力强等优点，适用于高速和重载的传动场合。

直齿圆锥齿轮传动适用于空间狭小和角度传动的场合。

蜗轮蜗杆传动具有大传动比、自锁性和精度高等特点，适用于低速、大扭矩的传动场合。

4.齿轮传动的设计方法齿轮传动的设计主要包括齿轮的几何设计、强度设计和精度设计。

齿轮的几何设计是根据传动比、工作条件、材料等因素确定齿轮的齿数、模数、压力角等参数。

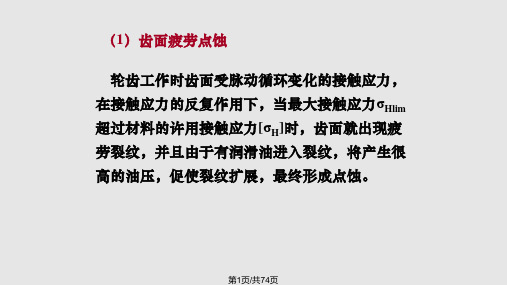

强度设计是保证齿轮传动在规定的工作条件下具有足够的承载能力和寿命，主要包括齿面接触强度和齿根弯曲强度的计算。

精度设计是保证齿轮传动的精度和运动平稳性，主要包括齿轮的加工精度和装配精度的控制。

5.齿轮传动的应用齿轮传动在工业生产和日常生活中得到广泛应用。

在机床、汽车、船舶、飞机等机械设备中，齿轮传动用于传递动力和运动，实现各种复杂的运动轨迹和速度变化。

在风力发电、水力发电等能源领域，齿轮传动用于传递高速旋转的动力，实现能源的转换和利用。

在、自动化设备等高科技领域，齿轮传动用于实现精确的运动控制和动力传递，提高设备的性能和效率。

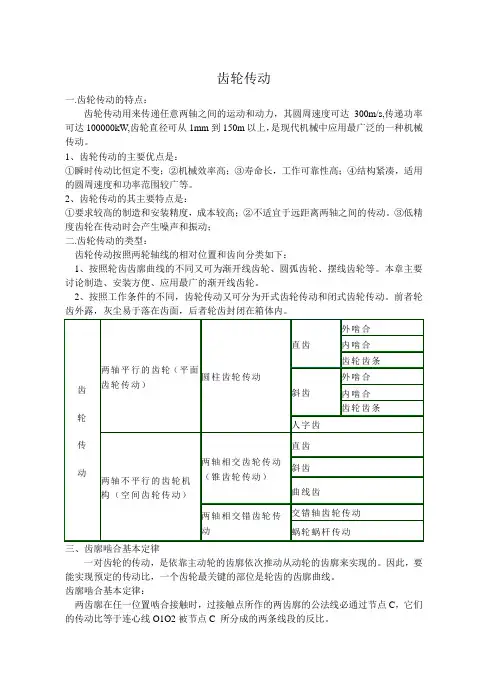

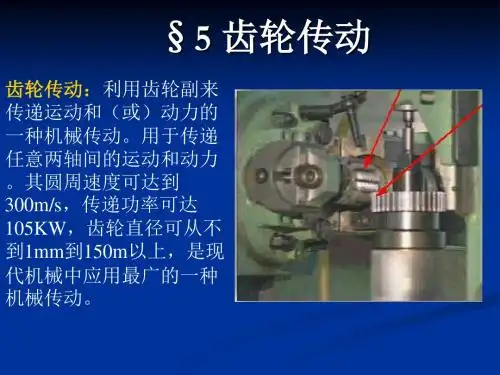

齿轮传动一.齿轮传动的特点：齿轮传动用来传递任意两轴之间的运动和动力，其圆周速度可达300m/s,传递功率可达100000kW,齿轮直径可从1mm到150m以上，是现代机械中应用最广泛的一种机械传动。

1、齿轮传动的主要优点是：①瞬时传动比恒定不变；②机械效率高；③寿命长，工作可靠性高；④结构紧凑，适用的圆周速度和功率范围较广等。

2、齿轮传动的其主要特点是：①要求较高的制造和安装精度，成本较高；②不适宜于远距离两轴之间的传动。

③低精度齿轮在传动时会产生噪声和振动；二.齿轮传动的类型：齿轮传动按照两轮轴线的相对位置和齿向分类如下：1、按照轮齿齿廓曲线的不同又可为渐开线齿轮、圆弧齿轮、摆线齿轮等。

本章主要讨论制造、安装方便、应用最广的渐开线齿轮。

2、按照工作条件的不同，齿轮传动又可分为开式齿轮传动和闭式齿轮传动。

前者轮齿外露，灰尘易于落在齿面，后者轮齿封闭在箱体内。

三、齿廓啮合基本定律一对齿轮的传动，是依靠主动轮的齿廓依次推动从动轮的齿廓来实现的。

因此，要能实现预定的传动比，一个齿轮最关键的部位是轮齿的齿廓曲线。

齿廓啮合基本定律：两齿廓在任一位置啮合接触时，过接触点所作的两齿廓的公法线必通过节点C，它们的传动比等于连心线O1O2被节点C 所分成的两条线段的反比。

四、渐开线齿廓直线BK沿半径为rb的圆作纯滚动时，直线上任一点K 的轨迹称为该圆的渐开线。

该圆称为渐开线的基圆。

rb --- 基圆半径BK --- 渐开线发生线--- 渐开线上K点的展角五、渐开线的性质1、发生线沿基圆滚过的长度，等于基圆上被滚过的圆弧长度。

2、渐开线上任一点的法线恒与基圆相切。

3 渐开线齿廓上某点的法线与该点的速度方向所夹的锐角称为该点的压力角。

4 渐开线的形状只取决于基圆大小。

5 基圆内无渐开线。

渐开线方程式渐开线的极坐标方程式：六、渐开线齿轮传动特点1、啮合线为一条定直线2、能实现定传动比传动3、中心距变化不影响传动比4、啮合角恒等于节圆压力角5、中心距与啮合角余弦乘积恒等于两基圆半径和七、渐开线齿轮各部分名称、主要参数及几何尺寸计算1、名称分度圆：人为选定的设计齿轮的基准圆。

齿轮传动1．传动系统传递功率，传递运动。

变速传动系统的基本要求：1）满足传动比的要求2）满足传递功率的要求3）较高的传动效率4）具有足够的工作寿命5）满足振动、噪声的要求6）尺寸小，质量轻，结构简单，造价低7）便于维修回转运动传动机构：摩擦传动：皮带传动、摩擦轮传动——传动平稳，噪声小。

啮合传动：齿轮传动、蜗杆传动、链传动——传动比准确。

齿轮传动机构的特点：齿轮机构是现代机械中应用最广泛的传动机构，用于传递空间任意两轴或多轴之间的运动和动力。

齿轮传动主要优点：传动效率高，结构紧凑，工作可靠、寿命长，传动比准确。

齿轮机构主要缺点：制造及安装精度要求高，价格较贵，不宜用于两轴间距离较大的场合。

齿轮传动比选择一般取i≤4~8。

大于8时，用多级传动，可减小系统尺寸。

多级传动中传动比的分配：考虑传递的扭矩，可“快小慢大”，即靠高速端的速度改变较小，靠低速端的速度改变较大。

对于减速机构，其传动比就是“前小后大”。

这样可使中间传动构件转速较高而扭矩较小，所需尺寸小。

2．齿轮传动概述齿轮传动机构的分类：齿轮传动机构的分类按轴的相对位置平行轴齿轮传动机构——平面齿轮传动机构相交轴齿轮传动机构、交错轴齿轮传动机构——空间齿轮传动机构按齿线相对齿轮体母线相对位置直齿、斜齿、人字齿、曲线齿按齿廓曲线渐开线齿、摆线齿、圆弧齿按齿轮传动机构的工作条件闭式传动——齿轮封闭在箱体内，润滑良好；开式传动——齿轮是完全外露的，不能保证良好润滑；半开式传动——半开式传动的齿轮浸在油池内，装有防护罩，不封闭按齿面硬度软齿面（≤350HB）、硬齿面（>350HB）平行轴齿轮传动（圆柱齿轮传动）gear pairwithparallelaxes直齿Spur gears斜齿helical gear人字齿double-helical gear齿轮齿条rack and pinion内齿轮internal gear斜齿内齿轮传动helical internal gear相交轴齿轮传动(圆锥齿轮传动)gear pairwithintersectingaxles直齿straight bevel gear斜齿helical bevel gear曲线齿spiral bevel gear交错轴齿轮传动(螺旋齿轮传动)gear pairwithnon-parallel斜齿crossed helical gear蜗杆蜗轮worm and worm gear准双曲面齿轮hypoid gear齿轮传动的基本要求：在齿轮传动机构的研究、设计和生产中，一般要满足以下两个基本要求：1）传动平稳——在传动中保持瞬时传动比不变，冲击、振动及噪音尽量小。
