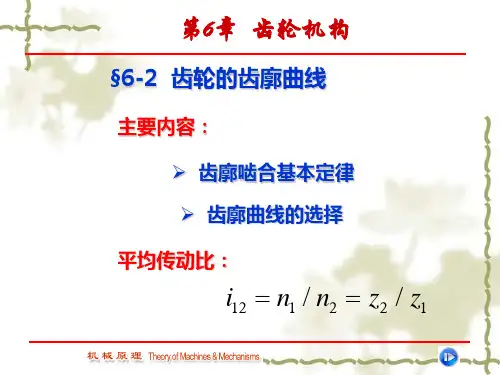

第6章齿轮机构 2分析

考研真题机械设计基础归纳总结第六章齿轮机构及其设计机械考研真题机械设计基础归纳总结第六章齿轮机构及其设计-机械第六章齿轮机构及其设计6.1内容提要齿轮机构是一种高副机构，其传动平稳可靠、效率高，已被广泛应用。

本章主要解决的问题是在掌握齿廓啮合基本理论的基础上，确定渐开线齿轮传动的基本尺寸及其设计方法。

本章主要内容就是：1．齿轮机构的分类；2．齿廓啮合基本定律与共轭齿廓；3．渐开线及渐开线齿廓；4．渐开线标准直齿圆柱齿轮及其压板传动；5．渐开线齿廓的拌和及变位齿轮；6．斜齿圆柱齿轮传动、蜗杆传动、圆锥齿轮传动。

本章重点内容就是齿廓压板基本定律；渐开线性质；渐开线标准直齿圆柱齿轮及其压板传动；渐开线齿廓的拌和及变位齿轮；斜齿圆柱齿轮传动、蜗杆传动及圆锥齿轮传动的特点。

本章的难点是渐开线性质、渐开线齿轮传动的正确啮合条件与连续传动条件、齿廓的切制及变位齿轮等。

6.2直齿圆柱齿轮教学实验题6.2.1填空题1．渐开线直齿圆柱齿轮传动的主要优点为和。

2．渐开线齿廓上k点的压力角应是所夹的锐角，齿廓上各点的压力角都不相等，在基圆上的压力角等于。

3．满足用户恰当压板条件的一对渐开线直齿圆柱齿轮，当其传动比不等同于1时，它们的齿形就是的。

4．一对渐开线直齿圆柱齿轮无齿侧间隙的条件是。

5．渐开线直齿圆柱齿轮的恰当压板条件就是。

6．一对渐开线直齿圆柱齿轮啮合传动时，两轮的圆总是相切并相互作纯滚动的，而两轮的中心距不一定总等于两轮的圆半径之和。

337．当一对外啮合渐开线直齿圆柱标准齿轮传动的啮合角在数值上与分度圆的压力角相等时，这对齿轮的中心距为。

8．按标准中心距安装的渐开线直齿圆柱标准齿轮，节圆与重合，啮合角在数值上等于上的压力角。

9．二者压板的一对直齿圆柱齿轮的渐开线齿廓，其接触点的轨迹就是一条线。

10．渐开线上任一点的法线必定与基圆，直线齿廓的基圆半径为。

11．渐开线齿轮的可分性就是指渐开线齿轮中心距加装有所误差时，。

第6章 刚体的平面运动分析6－1 图示半径为r 的齿轮由曲柄OA 带动，沿半径为R 的固定齿轮滚动。

曲柄OA 以等角加速度α绕轴O 转动，当运动开始时，角速度0ω= 0，转角0ϕ= 0。

试求动齿轮以圆心A 为基点的平面运动方程。

解：ϕcos )(r R x A += （1） ϕsin )(r R y A +=（2）α为常数，当t = 0时，0ω=0ϕ= 0 221t αϕ=（3）起始位置，P 与P 0重合，即起始位置AP 水平，记θ=∠OAP ，则AP 从起始水平位置至图示AP 位置转过θϕϕ+=A因动齿轮纯滚，故有⋂⋂=CP CP 0，即 θϕr R = ϕθr R =， ϕϕrr R A += （4）将（3）代入（1）、（2）、（4）得动齿轮以A 为基点的平面运动方程为：⎪⎪⎪⎩⎪⎪⎪⎨⎧+=+=+=222212sin )(2cos )(t r r R t r R y t r R x A A A αϕαα6－2 杆AB 斜靠于高为h 的台阶角C 处，一端A 以匀速v 0沿水平向右运动，如图所示。

试以杆与铅垂线的夹角θ 表示杆的角速度。

解：杆AB 作平面运动，点C 的速度v C 沿杆AB 如图所示。

作速度v C 和v 0的垂线交于点P ，点P 即为杆AB 的速度瞬心。

则角速度杆AB 为6－3 图示拖车的车轮A 与垫滚B 的半径均为r 。

试问当拖车以速度v 前进时，轮A 与垫滚B 的角速度A ω与B ω有什么关系？设轮A 和垫滚B 与地面之间以及垫滚B 与拖车之间无滑动。

解：RvR v A A ==ωhv AC v AP v ABθθω2000cos cos ===习题6-1图ABCv 0hθ习题6－2图PωABv CABCv ohθ习题6－2解图习题6-3解图习题6-3图v A = vv B = v ωAωBR vR v B B 22==ω B A ωω2=6－4 直径为360mm 的滚子在水平面上作纯滚动，杆BC 一端与滚子铰接，另一端与滑块C 铰接。

第二章 机构的结构分析题2-11 图a 所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案。

解：1)取比例尺,绘制机构运动简图。

(图2-11a)2)要分析是否能实现设计意图,首先要计算机构的自由度。

尽管此机构有4个活动件，但齿轮1和凸轮2是固装在轴A 上，只能作为一个活动件，故 3=n 3=l p 1=h p01423323=-⨯-⨯=--=h l p p n F原动件数不等于自由度数，此简易冲床不能运动，即不能实现设计意图。

分析：因构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架。

故需增加构件的自由度。

3)提出修改方案：可以在机构的适当位置增加一个活动构件和一个低副，或用一个高副来代替一个低副。

(1) 在构件3、4之间加一连杆及一个转动副(图2-11b)。

(2) 在构件3、4之间加一滑块及一个移动副(图2-11c)。

(3) 在构件3、4之间加一滚子(局部自由度)及一个平面高副(图2-11d)。

11(c)题2-11(d)5364(a)5325215436426(b)321讨论：增加机构自由度的方法一般是在适当位置上添加一个构件（相当于增加3个自由度）和1个低副（相当于引入2个约束），如图2-1（b ）（c ）所示，这样就相当于给机构增加了一个自由度。

用一个高副代替一个低副也可以增加机构自由度，如图2-1（d ）所示。

题2-12 图a 所示为一小型压力机。

图上，齿轮1与偏心轮1’为同一构件，绕固定轴心O 连续转动。

在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕C 轴上下摆动。

同时，又通过偏心轮1’、连杆2、滑杆3使C 轴上下移动。

最后通过在摆杆4的叉槽中的滑块7和铰链G 使冲头8实现冲压运动。

6.1 如图6.1所示的轮系中，已知双头右旋蜗杆的转速9001=n r/min ，转向如图所示，602=z ，252='z ，203=z ，253='z ，204=z 。

求4n 的大小与方向。

图6.1【分析】本题轮系是定轴轮系，而且是轴线不平行的空间定轴轮系。

解： 2.192525260202032123414=⨯⨯⨯⨯==''z z z z z z i 875.462.199004==n r/min 方向如图6.1所示【评注】参见6.1.3中第（2）部分“空间定轴轮系传动比的计算”。

6.2 如图6.2所示，已知轮系中601=z ，152=z ，202='z ，各轮模数均相同，求3z 及H i 1。

图6.2【分析】本题是由1、2、2′、3、H 组成一个行星轮系。

解：由同心条件得)(2)(22321'-=-z z m z z m 则 651520602213=-+=-+='z z z z 16316131206065151112132131=-=⨯⨯-=⨯⨯-=-='z z z z i i H H 齿轮1与行星架H 的转向相同。

【评注】在求3z 时，应用到行星轮系各齿轮齿数确定的四个条件。

比如对于各轮均为标准齿轮的2K —H 型轮系，（1）保证实现给定的传动比113)1(z i z H -=；（2）满足同心条件（即保证两太阳轮和系杆的轴线重合）2132z z z +=；（3）满足k 个行星轮均布安装（即满足装配条件）kz z n 13+=（n 为整数）；（4）满足邻接条件（即保证相邻行星轮不致相互碰撞）。

6.3 在图6.3所示轮系中，已知各轮齿数为：1001=z ，304322===='z z z z ，805=z 。

求传动比41i 。

【分析】该轮系是一个周转轮系。

该轮系有一个行星架H ，三个行星轮（2、2′、3），以及分别和三个行星轮相啮合的三个中心轮（1、4、5）。

机械设计基础习题含答案《机械设计基础课程》习题第1章机械设计基础概论1-1 试举例说明机器、机构和机械有何不同？ 1-2 试举例说明何谓零件、部件及标准件？1-3 机械设计过程通常分为几个阶段？各阶段的主要内容是什么？ 1-4 常见的零件失效形式有哪些？1-5 什么是疲劳点蚀？影响疲劳强度的主要因素有哪些？ 1-6 什么是磨损？分为哪些类型？1-7 什么是零件的工作能力？零件的计算准则是如何得出的？ 1-8 选择零件材料时，应考虑那些原则？1-9 指出下列材料牌号的含义及主要用途： Q275 、40Mn 、40Cr 、45 、ZG310－570 、QT600－3。

第2章现代设计方法简介2-1 简述三维CAD系统的特点。

2-2 试写出优化设计数学模型的一般表达式并说明其含义。

2-3 简述求解优化问题的数值迭代法的基本思想。

2-4 优化设计的一般过程是什么？ 2-5 机械设计中常用的优化方法有哪些？ 2-6 常规设计方法与可靠性设计方法有何不同？ 2-7 常用的可靠性尺度有那些？ 2-8 简述有限元法的基本原理。

2-9 机械创新设计的特点是什么？2-10 简述机械创新设计与常规设计的关系。

第3章平面机构的组成和运动简图3-1 举实例说明零件与构件之间的区别和联系。

3-2 平面机构具有确定运动的条件是什么 3-3 运动副分为哪几类？它在机构中起何作用？ 3-4 计算自度时需注意那些事项？3-5 机构运动简图有何用途？怎样绘制机构运动简图？ 3-6 绘制图示提升式水泵机构的运动简图，并计算机构的自度。

3-7 试绘制图示缝纫机引线机构的运动简图，并计算机构的自度。

3-8 试绘制图示冲床刀架机构的运动简图，并计算机构的自度。

3-9 试判断图a、b、c所示各构件系统是否为机构。

若是。

1判定它们的运动是否确定。

3-10 计算图a、b、c、d、e、f所示各机构的自度，如有复合铰链、局部自度、或虚约束请指出。

机械原理第二版课后答案第一章结构分析作业1.2 解：F = 3n－2PL－PH = 3×3－2×4－1= 0该机构不能运动，修改方案如下图：1.2 解：（a）F = 3n－2PL－PH = 3×4－2×5－1= 1 A点为复合铰链。

（b）F = 3n－2PL－PH = 3×5－2×6－2= 1B、E两点为局部自由度, F、C两点各有一处为虚约束。

（c）F = 3n－2PL－PH = 3×5－2×7－0= 1 FIJKLM为虚约束。

1.3 解：F = 3n－2PL－PH = 3×7－2×10－0= 11）以构件2为原动件，则结构由8－7、6－5、4－3三个Ⅱ级杆组组成，故机构为Ⅱ级机构(图a)。

2）以构件4为原动件，则结构由8－7、6－5、2－3三个Ⅱ级杆组组成，故机构为Ⅱ级机构(图b)。

3）以构件8为原动件，则结构由2－3－4－5一个Ⅲ级杆组和6－7一个Ⅱ级杆组组成，故机构为Ⅲ级机构(图c)。

(a) (b) (c)第二章 运动分析作业2.1 解：机构的瞬心如图所示。

2.2 解：取作机构位置mmmm l /5=μ图如下图所示。

1.求D 点的速度V D13P D V V =而 25241314==P P AE V V E D ，所以 s mm V V E D /14425241502524=⨯==2. 求ω1s rad l V AE E /25.11201501===ω3. 求ω2因 98382412141212==P P P P ωω ，所以s rad /46.0983825.1983812=⨯==ωω4. 求C 点的速度V Csmm C P V l C /2.10154446.0242=⨯⨯=⨯⨯=μω2.3 解：取作机构位置mmmm l /1=μ图如下图a 所示。

1. 求B2点的速度V B2V B2 =ω1×L AB =10×30= 300 mm/s 2.求B3点的速度V B3V B3 ＝ V B2 ＋ V B3B2 大小 ？ ω1×L AB ？ 方向 ⊥BC ⊥AB ∥BC取作速度多边mms mm v /10=μ形如下图b 所示，由图量得：mmpb 223= ，所以smm pb V v B /270102733=⨯=⨯=μ由图a 量得：BC=123 mm , 则mmBC l l BC 1231123=⨯=⨯=μ3. 求D 点和E 点的速度V D 、V E利用速度影像在速度多边形，过p 点作⊥CE ，过b 3点作⊥BE ，得到e 点；过e 点作⊥pb 3，得到d 点 , 由图量得：mmpd 15=，mmpe 17=，所以smm pd V v D /1501015=⨯=⨯=μ ，smm pe V v E /1701017=⨯=⨯=μ；smm b b V v B B /17010173223=⨯=⨯=μ4. 求ω3srad l V BC B /2.212327033===ω5. 求nB a 222212/30003010s mm l a ABn B =⨯=⨯=ω6. 求3B aa B3 ＝ a B3n ＋ a B3t ＝ a B2 ＋ aB3B2k ＋ aB3B2τ大小 ω32LBC ？ ω12LAB 2ω3VB3B2 ？ 方向 B →C ⊥BC B →A ⊥BC ∥BC 22233/5951232.2s mm l a BCn B =⨯=⨯=ω223323/11882702.222s mm V a B B k B B =⨯⨯=⨯=ω取作速度多边mms mm a 2/50=μ形如上图c 所示，由图量得：mmb 23'3=π ，mmb n 20'33=,所以233/11505023's mm b a a B =⨯=⨯=μπ2333/10005020's mm b n a at B =⨯=⨯=μ7. 求3α233/13.81231000s rad l a BC tB ===α8. 求D 点和E 点的加速度aD 、a E利用加速度影像在加速度多边形，作e b 3'π∆∽CBE ∆, 即BE eb CEeCBb 33''==ππ，得到e 点；过e 点作⊥3'b π，得到d 点 , 由图量得：mm e 16=π，mmd 13=π，所以2/6505013s mm d a a D =⨯=⨯=μπ ，2/8005016s mm e a a E =⨯=⨯=μπ 。

机械原理复习要点第一章：绪论1.机械的分类：从机械原理学科研究的内涵而言，一般认为机械包含机器和机构两个部分。

2.机器的定义：能实现预期运动并完成特定作业任务的机构系统。

特征：(1)机器是一种人造实物组合体，而非自然形成的物体(2)组成机器的各活动部分之间具有确定的相对运动关系(3)机器能够实现不同能量之间的转换或是代替人类完成特定的作业3.机构的定义：能实现预期运动并实现力传递的人为实物组合体。

特征；(1)机构是一种人造实物组合体，而非自然形成的物体(2)组成机构的各活动部分之间具有确定的相对运动关系(3)机构能够把一种运动形式转换成另外一种运动形式或者实现力的传递。

第二章：机构的结构分析1.机构的组成：构件(构成一个独立运动单元的实物组合体)；运动副(两个构件直接接触而又能实现相对运动的可动连接)；运动链(若干个构件经运动副连接而成的构建系统)2.机构的组成规律：机构是由一个机架与一个或几个原动件，再加上若干个从动件组成而成。

机架：作为参考系的固定构件。

主动件：按预定给定运动规律独立运动的构件。

从动件：除主动件外的活动构件。

3.零件：不能够再分拆的单个实物体4.运动副元素：两构件直接接触的表面5.约束：对运动的限制称为约束。

分类：按运动副产生约束数目可以分为I 级副、II 级副、III 级副等；按接触方式分为低副和高副；按相对运动形式分为移动副和转动副以及空间运动副；按始终保持接触的方式分为几何形状封闭运动副、力封闭运动副等6.运动链分类：如果组成运动链的所有构件依次连接形成首尾封闭的系统则称之为闭式运动链，反之则为开式运动链。

7.机构运动简图：表明机构的组成、运动传递过程以及各构件相对运动特征的简单图形；机动示意图：只需表明机构的组成状况和结构特点而不需要严格按照比例尺绘制的简图。

8.机构自由度：机构维持确定运动所必需的的独立运动参数。

平面机构自由度计算公式：)2(3H L P P n F +⨯-⨯=；其中n:活动构件数,P L :低副约束数,P h :高副约束数；空间机构自由度计算公式：)2345(612345P P P P P n F +⨯+⨯+⨯+⨯-⨯=9.机构具有确定运动的条件：机构的自由度等于原动件的数目第三章：平面连杆机构分析与设计1.平面连杆机构：由若干构件通过低副(转动副、移动副、球面副、球销副、圆柱副及螺栓副等)连接而成，又称为低副机构。

第六章 作业解答参考6-1 图示曲柄滑杆机构中，滑杆上有一圆弧形滑道，其半径R =100 mm ，圆心O 1在导杆BC 上。

曲柄长OA = 100 mm ，以等角速度ω= 4 rad /s 绕O 轴转动。

求导杆BC 的运动规律以及当曲柄与水平线间的交角φ为30°时，导杆BC 的速度和加速度。

解：由题意可知，导杆BC 作平移运动，因此其上各点运动情况都完全相同，在此取导杆BC 上O 1点的运动代替导杆BC 的运动。

以O 点为原点、沿OC 方向取坐标轴O x （如右图所示），并设O 1A 与x 轴间的夹角为θ，则由题意可知：4t t θϕω===因此，O 1点的运动方程为：1cos cos 200cos 4mm x OA O A t ϕθ=⋅+⋅= （）其速度表达式为： d 800sin 4mm/s d x v t t==- （） 加速度表达式为： 222d 3200cos 4mm/s )d x a t t==- （ 当430t ϕ==︒时，有：22400mm/s 0.400m/s 16003mm/s 2.77m/sBC BC v a =-=-⎧⎪⎨=-≈-⎪⎩ 、 即：导杆BC 的运动规律是：运动方程——()200cos4mm x t =、速度——()800sin 4mm/s v t =-、加速度——()23200cos 4mm/s a t =-；当曲柄与水平线间的交角φ为30° 时，导杆BC 的速度和加速度分别为：-0.400 m /s 、-2.77 m /s 2 。

*6-2 图示为把工件送入干燥炉内的机构，叉杆OA = 1.5 m ，在铅垂面内转动，杆AB = 0.8 m ，A 端为铰链，B 端有放置工件的框架。

在机构运动时，工件的速度恒为0.05 m /s ，杆AB 始终铅垂。

设运动开始时，角0ϕ=。

求运动过程中角φ与时间的关系，以及点B 的轨迹方程。

解：由题意可知，杆AB 作平移运动，其上各点的运动情况完全相同，因此：0.05m/s A B v v ==设l = OA = 1.5 m ，则有： A v l ϕ=即： d 1.50.05d t ϕ= 1d d 30t ϕ=将上式对时间积分可得： 30t C ϕ=+ （其中C 为积分常数） 由题意可知，t = 0 时，0ϕ=，代入上式可解得：C = 0 故有： 30t ϕ= ——此即所求的运动过程中角φ与时间t 的关系。

第六章 齿轮机构及传动思 考 题6-1、齿轮传动应满足的基本要求是什么？渐开线是怎样形成的？它具有哪些重要性质？P65-676-2、渐开线齿条的齿廓是直线，与其共轭的曲线是什么？P66-67 6-3、齿轮机构保持传动比不变的条件是什么？齿廓啮合基本定律如何用公式表达？P67 6-4、节圆与分度圆、压力角与啮合角有何区别？P716-5、渐开线圆柱齿轮正确啮合条件及连续传动的条件各是什么？P70-716-6、何谓根切现象？根切对齿轮带来什么影响？标准渐开线直齿圆柱齿轮不产生根切的最少齿数是多少？P736-7、什么是重合度，它的意义是什么？P716-8、一对斜齿轮在啮合传动时，齿廓接触线的长度是如何变化的？P86 6-9、在斜齿轮和锥齿轮中引入当量齿轮的目的是什么？ P87,P916-10、锥齿轮的标准参数在什么位置？计算强度在什么位置取模数？P91,P94 6-11、与齿轮传动比较，说明蜗轮蜗杆传动的特点和应用范围。

P94-956-12、为什么在一对齿轮传动中小齿轮的材料和齿面硬度都要高于大齿轮？P85 6-13、为什么要应用轮系？齿轮系有几种类型？试举例说明。

P101-1026-14、定轴轮系中传动比大小应如何计算？怎样确定轮系输出轴的转向？P102-103 6-15、什么是惰轮？它有何用途？P1036-16、什么是转化轮系？如何通过转化轮系计算出周转轮系的传动比？P104 6-17、周转轮系中两轮传动比的正负号与该周转轮系转化机构中两轮传动比的正负号相同吗？为什么？P1046-18、如何从复杂的复合轮系中划分出各个基本轮系？P106习 题6-1、若已知一对标准直齿圆柱齿轮传动，其齿数251=z ，1002=z ，模数mm m 4=，试确定这对齿轮的1d 、2d 、1a d 、2a d 、1f d 、2f d 的值及其中心距a 值。

解：mmmz d 10025411=⨯==mm mz d 400100422=⨯==mm h z m d a a 108)1225(42(*11=⨯+⨯=+=）mm h z m d a a 408)12100(42(*22=⨯+⨯=+=）mm c h z m d a f 91)25.01225(42(**11=-⨯-⨯=--=） mm c h z m d a f 391)25.012100(42(**22=-⨯-⨯=--=）mm m z z a 25024)25100(2)(21=⨯+=+=3. 图6.57中给出了一对齿轮的齿顶圆和基圆，轮1为主动轮且实际中心距大于标准中心距，试在此图上画出齿轮的啮合线，并标出：极限啮合点N1、N2，实际啮合的开始点和终止点B1、B2，啮合角α'，节圆并说明两轮的节圆是否与各自的分度圆重合。

一、教案基本信息机械原理课程教案—齿轮机构及其运动设计课时安排：2学时教学目标：1. 了解齿轮机构的基本概念和分类。

2. 掌握齿轮的啮合条件和传动比计算。

3. 能够分析齿轮机构的运动设计。

教学方法：1. 讲授：讲解齿轮机构的基本概念、分类和啮合条件。

2. 案例分析：分析齿轮机构的运动设计实例。

3. 互动讨论：引导学生探讨齿轮机构设计中的关键问题。

教学内容：1. 齿轮机构的基本概念和分类2. 齿轮的啮合条件3. 传动比计算4. 齿轮机构的运动设计5. 齿轮机构设计实例分析二、教学过程1. 导入：通过展示齿轮机构的图片，引导学生思考齿轮机构在机械系统中的应用和重要性。

2. 讲解齿轮机构的基本概念和分类：解释齿轮机构的特点、工作原理和分类。

3. 讲解齿轮的啮合条件：介绍齿轮啮合的基本条件，如齿数、模数、压力角等。

4. 讲解传动比计算：解释传动比的定义和计算方法，引导学生理解传动比在齿轮机构中的作用。

5. 案例分析：分析齿轮机构的运动设计实例，如减速器和变速器的设计。

6. 互动讨论：引导学生探讨齿轮机构设计中的关键问题，如啮合条件、传动比选择等。

三、教学评估1. 课堂提问：通过提问了解学生对齿轮机构的基本概念和分类的理解。

2. 作业布置：布置有关齿轮啮合条件和传动比计算的练习题，巩固所学知识。

3. 课程报告：要求学生分析一个齿轮机构的运动设计实例，评估其设计合理性。

四、教学资源1. 教材：机械原理教材相关章节。

2. 图片：齿轮机构的图片。

3. 视频：齿轮机构的运动原理视频。

4. 练习题：相关齿轮啮合条件和传动比计算的练习题。

五、教学延伸1. 深入学习其他齿轮机构的分类，如蜗轮蜗杆机构、行星齿轮机构等。

2. 研究齿轮机构的运动仿真，深入了解其运动特性和性能。

3. 探索齿轮机构在实际工程应用中的设计和优化方法。

六、教学过程7. 讲解齿轮机构的运动设计：介绍齿轮机构运动设计的方法和步骤，包括运动传递分析、齿轮尺寸计算等。
