结构力学结构的几何构造分析

第一章结构的几何构造分析1 •瞬变体系：本来是几何可变，经微小位移后，又成为几何不变的体系，成为瞬变体系。

瞬变体系至少有一个多余约束。

2.两根链杆只有同时连接两个相同的刚片，才能看成是瞬较。

3.关于无穷远处的瞬较：（1）每个方向都有且只有一个无穷远点，（即该方向各平行线的交点），不同方向有不同的无穷远点。

（2）各个方向的无穷远点都在同一条直线上（广义）。

（3）有限点都不在无穷线上。

4.结构及和分析中的灵活处理：（1）去支座去二元体。

体系与大地通过三个约束相连时，应去支座去二元体；体系与大地相连的约束多于4个时，考虑将大地视为一个刚片。

（2）需要时，链杆可以看成刚片，刚片也可以看成链杆，且一种形状的刚片可以转化成另一种形状的刚片。

5.关于计算自由度：（基本不会考）（1），则体系中缺乏必要约束，是几何常变的。

（2）若，则体系具有保证几何不变所需的最少约束，若体系无多余约束，则为几何不变，若有多余约束，则为几何可变。

（3）,则体系具有多与约束。

是保证体系为几何不变的必要条件，而非充分条件。

若分析的体系没有与基础相连，应将计算出的W减去3.第二章静定结构的受力分析1.静定结构的一般性质：（1）静定结构是无多余约束的几何不变体系，用静力平衡条件可以唯一的求得全部内力和反力。

（2）静定结构只在荷载作用下产生内力，其他因素作用时，只引起位移和变形。

（3）静定结构的内力与杆件的刚度无关。

（4）在荷载作用下，如果仅靠静定结构的某一局部就可以与荷载维持平衡，则只有这部分受力，其余部分不受力。

（5）当静定结构的一个内部几何不变部分上的荷载或构造做等效变换时，其余部分的内力不变。

（6）静定结构有弹性支座或弹性结点时，内力与刚性支座或刚性节点时一样。

解放思想：计算内力和位移时，任何因素都可以分别作用，分别求解，再线性叠加，以将复杂问题拆解为简单情况处理。

2.叠加院里的应用条件是：用于静定结构内力计算时应满足小变形，用于位移计算和超静定结构的内力计算时材料还应服从胡克定律，即材料是线弹性的。

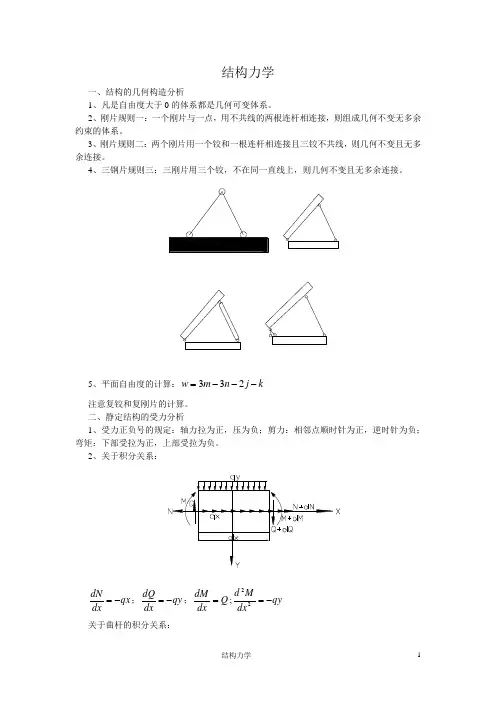

结构力学一、结构的几何构造分析1、凡是自由度大于0的体系都是几何可变体系。

2、刚片规则一：一个刚片与一点，用不共线的两根连杆相连接，则组成几何不变无多余约束的体系。

3、刚片规则二：两个刚片用一个铰和一根连杆相连接且三铰不共线，则几何不变且无多余连接。

4、三钢片规则三：三刚片用三个铰，不在同一直线上，则几何不变且无多余连接。

5、平面自由度的计算：k j n m w ---=233注意复铰和复刚片的计算。

二、静定结构的受力分析1、受力正负号的规定：轴力拉为正，压为负；剪力：相邻点顺时针为正，逆时针为负；弯矩：下部受拉为正，上部受拉为负。

2、关于积分关系：qx dx dN -=；qy dx dQ -=；Q dx dM =;qy dxMd -=22 关于曲杆的积分关系：qs R Q ds dN -=；qr R N ds dQ --=；Q dsdM=; 3、三铰拱的合理轴线：（拱无弯矩状态的轴线称为合理轴线）。

)(42x l x lfy -=填土作用下为一悬链线；均匀水压力的合理轴线为圆弧曲线。

三、静定结构的影响线1、影响线定义：单位移动荷载作用下内力（或支座反力）变化规律的图形称为内力（或支座反力）影响线。

2、常用影响线：11影响线影响线11影响线影响线3、关于桁架的影响线，需要专门的看书解决。

4、如果移动荷载是单个集中荷载，则最不利位置，一定在影响线数据最大处。

若有多个集中荷载，则有一个集中荷载处在影响线距离最大处。

b r p a r 21+≤；br a r r 21≥+ 也可以通过tga*R 来计算，看是否变号。

四、结构位移计算1、支座位移计算公式：KkkcR ∑-+∆*12、广义力和广义荷载就是一对相反的力。

3、温度作用：h t h t h t 12210+=；12/t t t -=；⎰∑⎰∑+=∆Mds ht Nds t /0αα （其中：N 为单位荷载作用下的轴力；M 为单位荷载作用下的弯矩）。

第2章结构的几何构造分析2.1 复习笔记本章主要用以分析杆件结构的几何构造（或称几何组成），目的在于检查结构是否稳固，能否承受荷载。

本章首先介绍了几何构造分析的几个概念，包括几何不变体系和几何可变体系（几何瞬变体系、几何常变体系）、自由度、约束、多余约束、瞬铰；然后着重介绍了几何不变体系的5种组成规律以及装配思路；最后讲述了平面杆件体系的计算自由度，来帮助更好地分析杆件体系的几何构造。

一、几何构造分析的几个概念（见表2-1-1）表2-1-1 几何构造分析的几个概念二、平面几何不变体系的组成规律1．铰结三角形规律平面几何不变体系有5种组成规律，归结为3种装配格式，根据这些基本组成规律或基本装配格式，可以通过2种装配过程，组成各式各样的无多余约束的几何不变体系，具体内容见表2-1-2：表2-1-2 铰结三角形规律注：条件“三铰不共线”和“三链杆不共点”是完全等效的；“三链杆不共点”还包括三链杆延长线组成的瞬铰情况。

2．装配思路（1）从基础出发。

视基础为基本刚片，将周围部件由近及远按照基本装配格式逐级装配，直至形成整体体系。

（2）从内部刚片出发。

在体系内部选取基本刚片，将周围部件按照基本装配格式逐级装配，最后将扩大刚片与地基装配，形成整体体系。

三、平面杆件体系的计算自由度（见表2-1-3）表2-1-3 平面杆件体系的计算自由度W注：①表中m为体系中刚片的个数，j为联系结点个数，g为单刚结点个数，h为单铰结点个数，b为单链杆根数；②n个刚片复结合等于（n－1）个单结合，连接n个结点的复链杆相当于（2n－3）个单链杆。

2.2 课后习题详解2-1 试分析图2-2-1所示体系的几何构造。

图2-2-1解：（1）如图2-2-2所示，ABC和DEF为两个二元体，可以撤除，剩下的杆CD通过不共点的三链杆与基础相连，形成几何不变体，二元体不影响原结构的几何不变性，故体系为几何不变体系，且无多余约束。

图2-2-2（2）如图2-2-3所示，刚片AB通过不共点三链杆1、2、3与基础相连，形成几何不变体。

12 31 2 3I 12 31 2 3 第一章 结构的几何构造分析一、基本概念1、几何不变体系、几何可变体系、常变体系、瞬变体系的概念及其相互关系几何不变体系——在不考虑材料应变的条件下，几何形状和位置保持不变的体系。

几何不变体系可以分为无多余约束的几何不变体系（静定结构）和有多余约束的几何不变体系（超静定结构）。

几何可变体系——在不考虑材料应变的条件下，几何形状和位置可以改变的体系，包括常变体系和瞬变体系。

常变体系——如果一个几何可变体系可以发生大位移，则称为几何常变体系。

几何常变体系绝大多数情况下都缺少必要约束，但少数情况下即使不缺少必要约束也可以组成几何常变体系，如图 1-1a 、c 中，刚片 I 、II 之间均由三根链杆相连，不缺少必要约束，但图 a 中三链杆平行等长，图 c 中三链杆交于一实铰，这两种体系都能发生很大的位移，是几何常变体系，发生位移后的情形见图 1-1b 、d 。

瞬变体系——本来是几何可变，经微小位移后又成为几何不变的体系，称为瞬变体系。

其特点是： （1）不缺少必要的约束，但约束的布置不合理，当发生微小位移后，约束的布置变得合理，就成为几何不变体系；（2）在发生微小位移之前，体系具有自由度，因此瞬变体系至少有一个多余约束。

如图 1-2 a 、c 中，均不缺少必要约束，发生微小位移后，三链杆不再交于一点，故原体系为瞬变体系。

相互关系：♣ ♣无多余约束♠几何不变体系（可以作为结构）♦ ♠ 体系♦ ♥有多余约束 ♣常变体系 ♠ 几何可变体系（不能作为结构）♦ ♠♥ (a) I (b)(c) I ♥瞬变体系 (d) IIIII IIII图 1-1(a)(b) (c) I(d)I II2、瞬铰（或虚铰） 2.1 瞬铰的概念IIIIII图 1-2用两根链杆连接两个刚片时，这两根链杆的约束作用相当于一个单铰，该铰的位置在两杆的交点， 我们称这种铰为瞬铰（或虚铰）。

两根平行链杆所起的约束作用相当于无穷远处的瞬铰。
