计算机数控系统计算机数控系统3．1 计算机数控（CNC）系统的基本概念计算机数控（computerized numerical contro，简称CNC）系统是用计算机操纵加工功能，实现数值操纵的系统。
CNC系统根据计算机存储器中存储的操纵程序，执行部分或者全部数值操纵功能．由一台计算机完成往常机床数控装置所完成的硬件功能，对机床运动进行实时操纵。
CNC系统由程序、输入装置、输出装置、CNC装置、PLC、主轴驱动装置与进给（伺眼）驱动装置构成。
由于使用了CNC装置，使系统具有软件功能，又用PLC取代了传统的机床电器逻辑操纵装置，使系统更小巧，灵活性、通用性、可靠性更好，易于实现复杂的数控功能，使用、维修也方便，同时具有与上位机连接及进行远程通信的功能。
3．2 微处理器数控（MNC）系统的构成大多数CNC装置现在都使用微处理器构成的计算机装置，故也可称微处理器数控系统（MNC）。
MNC通常由中央处理单元（CPU）与总线、存储器（ROM，RAM）、输入/输出（I／O）接口电路及相应的外部设备、PLC、主轴操纵单元、速度进给操纵单元等构成。
图3 .2.1为MNC 的构成原理图。
3.2.1中央处理单元（CPU）与总线(BUS）CPU是微型计算机的核心，由运算器、操纵器与内寄存器组构成。
它对系统内的部件及操作进行统一的操纵，按程序中指令的要求进行各类运算，使系统成为一个有机整体。
总线（BUS）是信息与电能公共通路的总称，由物理导线构成。
CPU与存储器、I/O 接口及外设间通过总线联系。
总线按功能分为数据总线（DB）、地址总线（AB）与操纵总线（CB）。
３．２．２存储器(memory)(１)概述存储器用于存储系统软件（管理软件与操纵软件）与零件加工程序等，并将运算的中间结果与处理后的结果（数据）存储起来。
数控系统所用的存储器为半导体存储器。
（２）半导体存储器的分类①随机存取存储器（读写存储器）ＲＡＭ（random access memory）用来存储零件加工程序，或者作为工作单元存放各类输出数据、输入数据、中间计算结果，与外存交换信息与堆栈用等。
参考资料：/%C5%C9%BF%CB652/blog/item/040742fc5ab3e50eb17e c577.html一、ＣＮＣ系统的基本构成ＣＮＣ系统是一种用计算机执行其存储器内的程序来实现部分或全部数控功能的数字控制系统。
由于采用了计算机，使许多过去难以实现的功能可以通过软件来实现，大大提高了ＣＮＣ系统的性能和可靠性。
ＣＮＣ系统的控制过程是根据输入的信息，进行数据处理、插补运算，获得理想的运动轨迹信息，然后输出到执行部件，加工出所需要的工件。
ＣＮＣ系统由硬件和软件组成，软件和硬件各有不同的特点。
软件设计灵活，适应性强，但处理速度慢；硬件处理速度快，但成本高。
ＣＮＣ的工作是在硬件的支持下，由软件来实现部分或大部分的数控功能。
二、ＣＮＣ系统的硬件结构ＣＮＣ系统的硬件结构可分为单微处理器结构和多微处理器结构两大类。
早期的ＣＮＣ系统和现有的一些经济型ＣＮＣ系统采用单微处理器结构。
随着ＣＮＣ系统功能的增加，机床切削速度的提高，单微处理器结构已不能满足要求，因此许多ＣＮＣ系统采用了多微处理器结构，以适应机床向高精度、高速度和智能化方向的发展，以及适应计算机网络化及形成ＦＭＳ和ＣＩＭＳ的更高要求，使ＣＮＣ系统向更高层次发展。
１．单微处理器结构图６－３ＣＮＣ系统硬件的组成框图所谓单微处理器结构，即采用一个微处理器来集中控制，分时处理ＣＮＣ系统的各个任务。
某些ＣＮＣ系统虽然采用了两个以上的微处理器，但能够控制系统总线的只是其中的一个微处理器，它占有总线资源，其他微处理器作为专用的智能部件，不能控制系统总线，也不能访问存储器，是一种主从结构，故也被归入单微处理器结构中。
单微处理器结构的ＣＮＣ系统由计算机部分（ＣＰＵ及存储器）、位置控制部分、数据输入／输出等各种接口及外围设备组成。
ＣＮＣ系统硬件的组成框图可参见图６－３。
（１）计算机部分计算机部分由微处理器ＣＰＵ及存储器（ＥＰＲＯＭ、ＲＡＭ）等组成。
微处理器执行系统程序，首先读取加工程序，对加工程序段进行译码、预处理计算等，然后根据处理后得到的指令，对该加工程序段进行实时插补和对机床进行位置伺服控制；它还将辅助动作指令通过可编程控制器（ＰＬＣ）发给机床，同时接收由ＰＬＣ返回的机床各部分信息并予以处理，以决定下一步的操作。

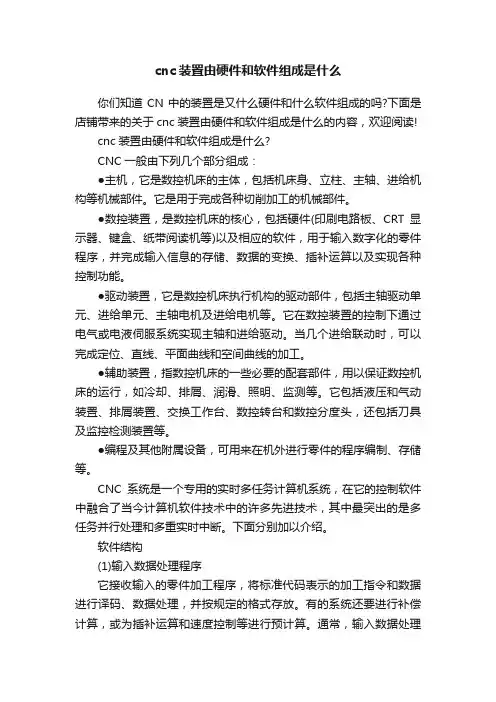

cnc装置由硬件和软件组成是什么你们知道CN中的装置是又什么硬件和什么软件组成的吗?下面是店铺带来的关于cnc装置由硬件和软件组成是什么的内容，欢迎阅读!cnc装置由硬件和软件组成是什么?CNC一般由下列几个部分组成：●主机，它是数控机床的主体，包括机床身、立柱、主轴、进给机构等机械部件。
它是用于完成各种切削加工的机械部件。
●数控装置，是数控机床的核心，包括硬件(印刷电路板、CRT显示器、键盒、纸带阅读机等)以及相应的软件，用于输入数字化的零件程序，并完成输入信息的存储、数据的变换、插补运算以及实现各种控制功能。
●驱动装置，它是数控机床执行机构的驱动部件，包括主轴驱动单元、进给单元、主轴电机及进给电机等。
它在数控装置的控制下通过电气或电液伺服系统实现主轴和进给驱动。
当几个进给联动时，可以完成定位、直线、平面曲线和空间曲线的加工。
●辅助装置，指数控机床的一些必要的配套部件，用以保证数控机床的运行，如冷却、排屑、润滑、照明、监测等。
它包括液压和气动装置、排屑装置、交换工作台、数控转台和数控分度头，还包括刀具及监控检测装置等。
●编程及其他附属设备，可用来在机外进行零件的程序编制、存储等。
CNC系统是一个专用的实时多任务计算机系统，在它的控制软件中融合了当今计算机软件技术中的许多先进技术，其中最突出的是多任务并行处理和多重实时中断。
下面分别加以介绍。
软件结构(1)输入数据处理程序它接收输入的零件加工程序，将标准代码表示的加工指令和数据进行译码、数据处理，并按规定的格式存放。
有的系统还要进行补偿计算，或为插补运算和速度控制等进行预计算。
通常，输入数据处理程序包括输入、译码和数据处理三项内容。
(2)插补计算程序CNC系统根据工件加工程序中提供的数据，如曲线的种类、起点、终点、既定速度等进行中间输出点的插值密化运算。
上述密化计算不仅要严格遵循给定轨迹要求还要符合机械系统平稳运动加减速的要求。
根据运算结果，分别向各坐标轴发出形成进给运动的位置指令。
数控加工工艺系统的组成一、引言数控加工技术是现代制造业中不可或缺的重要组成部分，它能够实现高精度、高效率、高质量的加工过程。
数控加工工艺系统是数控加工技术的关键支撑，其包括了多个部分组成。
本文将详细介绍数控加工工艺系统的组成及其各个部分的功能。
二、数控机床数控机床是数控加工技术中最核心的设备之一，它能够实现对零件进行高精度、高效率的切削加工。
数控机床由机床本体、CNC系统和驱动系统三部分组成。
1. 机床本体机床本体是指固定在地面上的整体结构，包括了主轴箱、滑枕箱、床身等部分。
机床本体需要具备足够的刚性和稳定性，以保证在高速切削时不会发生振动和变形。
2. CNC系统CNC系统是指计算机数字控制系统，它通过对程序进行解释和执行来实现对数控机床运动轴的精确控制。
CNC系统需要具备良好的稳定性和可靠性，并且需要支持多种编程方式。
3. 驱动系统驱动系统是指将CNC系统发出的指令转化为电气信号，控制数控机床各个运动轴的运动。
驱动系统需要具备高精度、高速度和高可靠性，以保证数控机床的稳定运行。
三、刀具系统刀具系统是指数控机床上用于进行切削加工的刀具及其附件。
刀具系统包括了主轴、夹头、刀柄、切削刃等部分。
1. 主轴主轴是指数控机床上用于安装和转动刀具的部件，它需要具备足够的承载能力和旋转精度，以保证加工过程中不会发生偏差或抖动。
2. 夹头夹头是指用于固定和夹紧刀柄或工件的部件，它需要具备良好的夹紧力和稳定性，并且需要支持快速换刀功能。
3. 刀柄刀柄是指连接主轴和切削刃之间的部件，它需要具备足够的强度和稳定性，并且需要适配不同类型的主轴和夹头。
4. 切削刃切削刃是指用于进行实际切削的部件，它需要具备足够的硬度、耐磨性和切削性能，以保证加工过程中能够保持高效率和高质量。
四、工艺规划系统工艺规划系统是数控加工工艺系统中重要的辅助部分，它能够对加工过程进行优化和规划，提高加工效率和质量。
工艺规划系统包括了CAD/CAM软件、NC程序生成器等部分。
CNC工作原理CNC（Computer Numerical Control，计算机数控）是一种通过计算机控制机床运动的技术，广泛应用于各种制造领域。
它通过预先编写好的程序来控制机床的运动，实现复杂的加工操作。
本文将详细介绍CNC工作原理，包括其基本组成部分、工作流程和关键技术。
一、CNC的基本组成部分1. 控制系统：CNC的核心部分，负责接收和解析加工程序，并控制机床的运动。
控制系统通常由计算机、数控装置和接口电路组成。
2. 机床：CNC系统的执行部分，负责实际的加工操作。
常见的机床类型包括铣床、车床、钻床等。
3. 传感器：用于检测机床和工件的位置、速度和力等信息，并将其反馈给控制系统，以实现精确的运动控制。
4. 电机与驱动器：用于驱动机床的各个轴向运动，通常采用伺服电机和驱动器来实现精确的位置控制。
二、CNC的工作流程1. 编写加工程序：首先，操作员需要根据零件图纸和加工要求，使用专门的CNC编程软件编写加工程序。
加工程序包括加工路径、切削参数和工具补偿等信息。
2. 上传程序：将编写好的加工程序通过网络或存储介质上传到CNC系统的控制器中。
3. 设置工件和工具：操作员需要将待加工的工件安装到机床上，并选择合适的切削工具。
4. 启动加工：操作员在控制器上输入相应的指令，启动加工过程。
控制器将根据加工程序的要求，控制机床的各个轴向运动，实现零件的加工。
5. 监控加工过程：在加工过程中，操作员需要通过监控系统实时监测机床的运动和加工状态，确保加工质量和安全。
6. 完成加工：当加工完成后，操作员可以将工件从机床上取下，并进行必要的后续处理。
三、CNC的关键技术1. 插补算法：CNC系统需要根据加工程序中的加工路径，计算出各个轴向的运动轨迹。
插补算法是实现这一功能的关键技术，常见的插补算法包括直线插补、圆弧插补和螺旋线插补等。
2. 伺服控制技术：伺服电机和驱动器的组合可以实现高精度的位置控制。
伺服控制技术能够根据传感器反馈的位置信息，调整电机的转速和方向，实现精确的轴向运动。
数控技术练习题一、填空题1.数控加工中心是具有自动刀具交换装置并能进行多种工序加工的数控机床。
2.NC机床是用数控技术实现加工控制的机床，或者说装备了数控系统的机床,是一种柔性的、高效能的自动化机床。
3、数控机床一般是由数控装置、伺服系统、机床本体和检测反馈装置组成，其中数控装置是数控机床的核心，伺服系统是数控系统的执行部分。
4.数控机床是由程序载体、数控装置、伺服驱动装置、机床本体和其它辅助装置共同组成的。
3. 数控装置是数控机床的核心，主要由输入、处理、和输出三个基本部分构成。
4.驱动装置由主轴驱动单元、进给驱动单元和主轴伺服电动机、进给伺服电动机组成。
5、数控系统的插补精度是以脉冲当量的数值来衡量的。
6.柔性制造系统是制造模块的主体，主要包括：零件的数控加工、生产调度、刀具管理、质量检测和控制、装配、物料储运等。
7.切削用量主要包括以下数据：主轴转速、进给速度、背吃刀量等。
8.程序送入数控机床后，还需要经过试运行和试加工两步检验后，才能进行正式加工。
9.一个完整的程序由程序号、程序的内容和程序结束三部分组成。
10.对于数控机床的进给指令F100表示进给速度为 100mm/min 对于回转轴的进给指令F12表示每分钟进给速度为 12011.对于刀具功能字T指令，T0102中的 01 表示刀号、02表示刀补号。
12.在数控机床上加工零件时，刀具相对于工件运动的起点称之为起刀点、对刀点或程序起点。
13. 数控机床加工过程中需要换刀时，刀架转位换刀时的位置称之为：换刀点。
14. 在数控加工中，刀具刀位点相对于工件运动的轨迹称为加工路线。
15. 在圆弧插补指令中， G02 为顺时针圆弧插补指令， G03 为逆时针圆弧插补指令。
16.主轴控制指令中 M03 指令为控制主轴顺时针方向转动的指令、 M04 指令为控制主轴逆时针方向转动的指令、M05 指令为控制主轴停止转动的指令。
17.自动编程根据编程信息的输入与计算机对信息的处理方式不同，分为以数控语言为基础的自动编程方法和以计算机绘图为基础的自动编程方法。
简述数控机床的基本组成部分及其基本功能简述数控机床的基本组成部分及其基本功能数控机床的基本组成包括加工程序载体、数控装置、伺服驱动装置、机床主体和其他辅助装置。
1)加工程序载体数控机床工作时，不需要工人直接去操作机床，要对数控机床进行控制，必须编制加工程序。
零件加工程序中，包括机床上刀具和工件的相对运动轨迹、工艺参数（进给量主轴转速等）和辅助运动等。
将零件加工程序用一定的格式和代码，存储在一种程序载体上，如穿孔纸带、盒式磁带、软磁盘等,通过数控机床的输入装置，将程序信息输入到CNC单元。
2) 数控装置数控装置是数控机床的核心。
现代数控装置均采用CNC（Computer Numerical Control）形式，这种CNC装置一般使用多个微处理器，以程序化的软件形式实现数控功能，因此又称软件数控（Software NC）。
CNC 系统是一种位置控制系统，它是根据输入数据插补出理想的运动轨迹,然后输出到执行部件加工出所需要的零件.因此，数控装置主要由输入、处理和输出三个基本部分构成。
而所有这些工作都由计算机的系统程序进行合理地组织，使整个系统协调地进行工作.3）伺服与测量反馈系统伺服系统是数控机床的重要组成部分，用于实现数控机床的进给伺服控制和主轴伺服控制。
伺服系统的作用是把接受来自数控装置的指令信息,经功率放大、整形处理后,转换成机床执行部件的直线位移或角位移运动。
由于伺服系统是数控机床的最后环节,其性能将直接影响数控机床的精度和速度等技术指标,因此，对数控机床的伺服驱动装置，要求具有良好的快速反应性能,准确而灵敏地跟踪数控装置发出的数字指令信号，并能忠实地执行来自数控装置的指令，提高系统的动态跟随特性和静态跟踪精度.4）机床主体机床主机是数控机床的主体。
它包括床身、底座、立柱、横梁、滑座、工作台、主轴箱、进给机构、刀架及自动换刀装置等机械部件。
它是在数控机床上自动地完成各种切削加工的机械部分.5）数控机床辅助装置辅助装置是保证充分发挥数控机床功能所必需的配套装置，常用的辅助装置包括：气动、液压装置,排屑装置,冷却、润滑装置，回转工作台和数控分度头，防护,照明等各种辅助装置。
数控机床的四大组成部分
数控机床的四大组成部分数控机床主要由主机部分、控制部分、驱动装置和辅助装置四部分组成。
（1）主机部分它是数控机床的主体，是数控机床的机械部件。
它包括床身、主轴箱、刀架、尾座、进给机构等组成。
（2）控制部分控制部分又称CNC装置，它是控制机床的核心，一般是一台机床专用控制计算机（包括机床印制板电路、屏幕显示器、键盘、纸带、磁带、驱动电路等）。
输入到控制部分的程序指令记录在信息载体上由程序读入装置接收，或由控制部分的键盘直接手动输入。
（3）驱动装置驱动装置是数控机床的执行机构的驱动部件，包括主轴电机、进给伺服电机等。
（4）辅助装置辅助装置是指数控机床的一些配套部件，包括液压、气动装置及冷却系统和排泄装置、防护设备等。
数控机床应用数控机床是一种装有程序控制系统的自动化机床，能够根据已编好的程序，使机床动作并加工零件。
它综合了机械、自动化、计算机、测量、微电子等最新技术，使用了多种传感器，在数控机床上应用的传感器主要有光电编码器、直线光栅、接近开关、温度传感器、霍尔传感器、电流传感器、电压传感器、压力传感器、液位传感器、旋转变压器、感应同步器、速度传感器等，主要用来检测位置、直线位移和角位移、速度、压力、温度等。
1、数控机床对传感器的要求1）可靠性高和抗干扰性强；
2）满足精度和速度的要求；
3）使用维护方便，适合机床运行环境；
4）成本低。
不同种类数控机床对传感器的要求也不尽相同，一般来说，大型机床要求速度响应高，中。
