数控系统基本组成

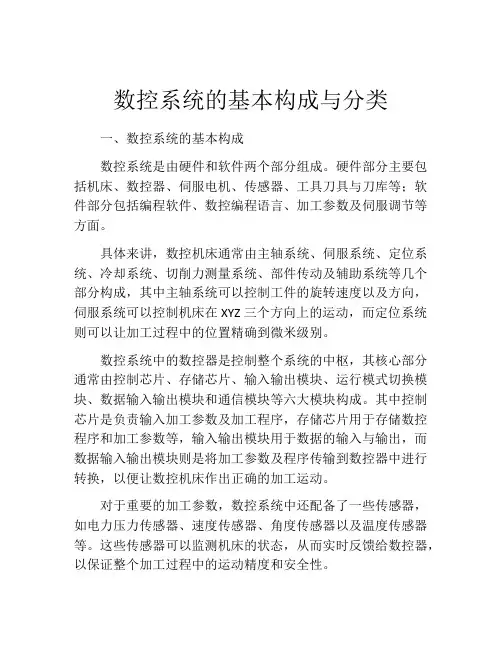

数控系统的基本构成与分类一、数控系统的基本构成数控系统是由硬件和软件两个部分组成。

硬件部分主要包括机床、数控器、伺服电机、传感器、工具刀具与刀库等；软件部分包括编程软件、数控编程语言、加工参数及伺服调节等方面。

具体来讲，数控机床通常由主轴系统、伺服系统、定位系统、冷却系统、切削力测量系统、部件传动及辅助系统等几个部分构成，其中主轴系统可以控制工件的旋转速度以及方向，伺服系统可以控制机床在XYZ三个方向上的运动，而定位系统则可以让加工过程中的位置精确到微米级别。

数控系统中的数控器是控制整个系统的中枢，其核心部分通常由控制芯片、存储芯片、输入输出模块、运行模式切换模块、数据输入输出模块和通信模块等六大模块构成。

其中控制芯片是负责输入加工参数及加工程序，存储芯片用于存储数控程序和加工参数等，输入输出模块用于数据的输入与输出，而数据输入输出模块则是将加工参数及程序传输到数控器中进行转换，以便让数控机床作出正确的加工运动。

对于重要的加工参数，数控系统中还配备了一些传感器，如电力压力传感器、速度传感器、角度传感器以及温度传感器等。

这些传感器可以监测机床的状态，从而实时反馈给数控器，以保证整个加工过程中的运动精度和安全性。

二、数控系统的分类按照数控编程语言的不同类型，数控系统可以分为以下几大类：1.绝对式数控系统：绝对式数控系统通常使用绝对坐标系来表示机床的位置，程序中运动的起点固定不变，因此非常适合于多品种、小批量生产的加工过程。

与之相对应的是相对式数控系统，相对式数控系统通常使用相对坐标系来表示机床的位置，程序中的起点则可以任意改变。

2.坐标式数控系统：坐标式数控系统是指使用坐标系表示工件加工位置的数控系统，其常用的编程语言为G码，主要适用于平面零件的加工。

3.直线式数控系统：直线式数控系统是指加工路径为直线的高速加工系统，可以实现快速的直线加工，降低了加工时间，提高了加工效率。

4.插补式数控系统：插补式数控系统是指依据给定的坐标指令，进行加工路径和运动轨迹自动插补的加工系统，明显提高了加工精度和效率。

2023-11-06CATALOGUE目录•数控系统概述•数控系统的组成•数控系统的基本原理•数控系统的分类•数控系统的发展趋势和挑战•数控系统的应用实例01数控系统概述数控系统是一种采用数字控制方法的计算机控制系统。

它通过接收输入的程序信息，对信息进行计算、比较、处理等操作，控制各种机械运动，实现自动化加工。

数控系统主要由输入、输出装置、计算机数控装置（CNC装置）、伺服驱动装置、检测装置等组成。

数控系统的定义数控系统的特点数控系统具有高精度的控制能力，能够实现精确的加工和测量。

高精度高效性灵活性可靠性数控系统能够实现自动化加工，提高生产效率，降低人工成本。

数控系统具有多种控制模式和编程语言，可以根据不同的加工需求进行定制和调整。

数控系统具有稳定的性能和可靠性，能够保证长时间连续工作的稳定性和安全性。

数控系统的应用范围数控系统广泛应用于机床、刀具、夹具等制造设备的控制，能够实现高效、高精度的加工和测量。

机械制造业数控系统用于半导体制造、电子组装等领域的控制和监测，能够实现精密的加工和检测。

电子制造业数控系统用于飞机、火箭等航空器的制造和维修，能够实现高精度、高效率的加工和检测。

航空航天业数控系统还广泛应用于汽车制造、医疗器械、食品加工等领域，能够实现自动化、智能化的生产和加工。

其他领域02数控系统的组成数控装置是数控系统的核心，也称为CNC装置或NC装置。

它由计算机、输入/输出设备、可编程控制器等组成，负责处理各种加工数据，如零件的几何尺寸、工艺参数、加工轨迹等，并将其转化为控制机床运动的指令。

数控装置一般采用高性能的微处理器和计算机硬件，具备强大的计算和控制能力，能够实现高精度、高效率的加工控制。

数控装置伺服系统是数控系统的重要组成部分，负责将数控装置的电信号转换为机床的运动。

它由伺服驱动器、伺服电机和反馈装置组成。

伺服驱动器根据数控装置发出的指令，驱动伺服电机转动，实现机床的移动和转动。

反馈装置将机床的实际运动状态反馈给数控装置，形成闭环控制系统。

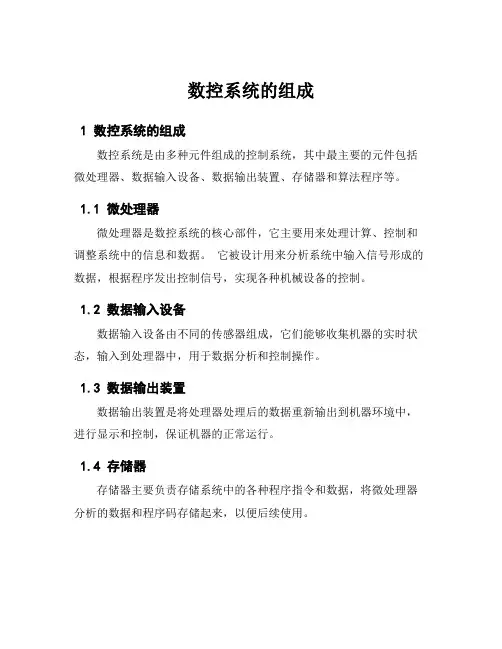

数控系统的组成
1 数控系统的组成
数控系统是由多种元件组成的控制系统，其中最主要的元件包括微处理器、数据输入设备、数据输出装置、存储器和算法程序等。

1.1 微处理器
微处理器是数控系统的核心部件，它主要用来处理计算、控制和调整系统中的信息和数据。

它被设计用来分析系统中输入信号形成的数据，根据程序发出控制信号，实现各种机械设备的控制。

1.2 数据输入设备
数据输入设备由不同的传感器组成，它们能够收集机器的实时状态，输入到处理器中，用于数据分析和控制操作。

1.3 数据输出装置
数据输出装置是将处理器处理后的数据重新输出到机器环境中，进行显示和控制，保证机器的正常运行。

1.4 存储器
存储器主要负责存储系统中的各种程序指令和数据，将微处理器分析的数据和程序码存储起来，以便后续使用。

1.5 算法程序
算法程序是数控系统的关键要素，它由计算机控制所需的数学公式和语句所组成，其目的是实现机器系统控制所需的标准和特性。

总之，数控系统由上述五个元件组成，它们起到协调系统不同部件之间的功能，实现数控系统的基本功能。

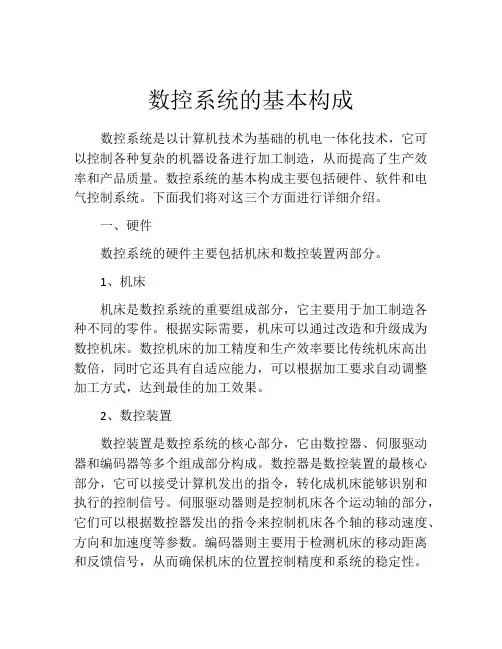

数控系统的基本构成数控系统是以计算机技术为基础的机电一体化技术，它可以控制各种复杂的机器设备进行加工制造，从而提高了生产效率和产品质量。

数控系统的基本构成主要包括硬件、软件和电气控制系统。

下面我们将对这三个方面进行详细介绍。

一、硬件数控系统的硬件主要包括机床和数控装置两部分。

1、机床机床是数控系统的重要组成部分，它主要用于加工制造各种不同的零件。

根据实际需要，机床可以通过改造和升级成为数控机床。

数控机床的加工精度和生产效率要比传统机床高出数倍，同时它还具有自适应能力，可以根据加工要求自动调整加工方式，达到最佳的加工效果。

2、数控装置数控装置是数控系统的核心部分，它由数控器、伺服驱动器和编码器等多个组成部分构成。

数控器是数控装置的最核心部分，它可以接受计算机发出的指令，转化成机床能够识别和执行的控制信号。

伺服驱动器则是控制机床各个运动轴的部分，它们可以根据数控器发出的指令来控制机床各个轴的移动速度、方向和加速度等参数。

编码器则主要用于检测机床的移动距离和反馈信号，从而确保机床的位置控制精度和系统的稳定性。

二、软件数控系统的软件分为两个部分，一个是系统软件，另一个是应用软件。

1、系统软件系统软件是数控系统的基础，它包括数控编程、机床运动控制和数据处理三个部分。

数控编程主要用于将加工要求转化为机床识别的加工指令，它可以实现二维和三维图形的绘制和代码的生成。

机床运动控制用于控制机床各个轴的运动，它可以根据数控编程生成的代码来实现精准的位置控制和速度调节。

数据处理则主要用于将加工过程中获取的数据进行分析和处理，从而提高加工质量和效率。

2、应用软件应用软件则是数控系统的应用层，它主要用于完成特定的加工任务，也可以根据实际需要进行自定义开发。

例如，飞机制造过程中需要使用复杂的多轴数控系统，这种系统需要先进行特定的加工工艺规划，然后再通过数控编程来实现机床的加工操作。

三、电气控制系统数控系统的电气控制系统主要用于机床的电气控制和信号交互。

第二章数控系统的基本结构第一节数控系统的硬件结构
一、数控系统硬件结构的类型
1.大板式结构和模块化结构
2.专用型结构和开放式结构
3.单微处理器结构和多微处理器结构
二、数控系统硬件结构主要组成部分的功能
1.微处理器和总线
2.存储器
3.定时器和中断控制器
4.位置控制器
5.可编程控制器接口
三、输入/输出接口
1.纸带阅读机接口
2.键盘MDI接口
3.数码显示器接口
4.CRT显示器接口
5.直流开关量输入接口
6.直流开关量输出接口
7.模拟量输入/输出接口
8.通信接口
第二节数控系统的软件结构
一、数控系统软硬件界面
二、数控系统软件的内容
三、数控系统软件的结构特点
1.数控系统的多任务并行处理
2.实施中断处理
四、数控系统软件的结构
1.前后台型结构
2.中断型结构
第三节、数控系统的信息处理
一、输入
1.输入过程
2.键盘输入
二、存储
三、译码
1.代码的识别
2.功能码的译码
四、运算
1.刀具补偿
2.速度处理
3.插补
4.位置控制处理。

数控机床的系统组成及其功能数控机床是一种高度自动化的机床，它利用数字控制技术来加工金属或其他材料。

数控机床的系统组成包括以下几个主要部分：1.数控装置：数控装置是数控机床的核心部件，它通过接收输入的加工程序，将加工过程转化为一系列的指令，控制机床的各个部件进行精确的运动。

数控装置一般由计算机硬件、控制软件和输入输出接口等组成。

2.进给系统：进给系统是数控机床的重要部分，它负责将动力传递给机床的各个运动部件，包括工作台、主轴、刀架等。

进给系统通常由电动机、丝杠、齿轮、轴承等组成，通过改变电动机的转速和旋转方向来控制机床的运动速度和方向。

3.主轴系统：主轴系统是数控机床的关键部件，它负责驱动刀具进行切削加工。

主轴系统一般由电动机、主轴、轴承、刀具夹头等组成，通过调节电动机的转速和旋转方向来控制刀具的旋转速度和旋转方向。

4.辅助装置：数控机床的辅助装置包括冷却系统、润滑系统、排屑系统、照明系统等，它们分别负责提供冷却液、润滑油、排除切屑、照明等工作。

这些辅助装置对于保证机床的正常运转和加工过程的顺利进行至关重要。

5.控制系统：控制系统是数控机床的基础部分，它通过接收操作者输入的指令，将加工过程转化为一系列的数控指令，控制机床的各个部件进行精确的运动。

控制系统通常由控制器、操作面板、传感器等组成，通过调节电动机的转速和旋转方向来控制刀具的旋转速度和旋转方向。

数控机床的功能非常广泛，它可以加工各种类型的零件，包括金属和非金属材料，如钢、铸铁、有色金属、塑料等。

数控机床可以完成多种加工操作，如车削、铣削、钻孔、攻丝、磨削等。

此外，数控机床还可以进行精确的测量和检验，确保加工出的零件符合精度要求。

除了自动化和高精度，数控机床还具有高效率的特点。

由于数控机床可以同时控制多个坐标轴，因此它可以一次装夹多个工件，减少装夹和测量时间，提高生产效率。

此外，数控机床还可以进行在线监测和故障诊断，及时发现并解决问题，减少停机时间和维修成本。

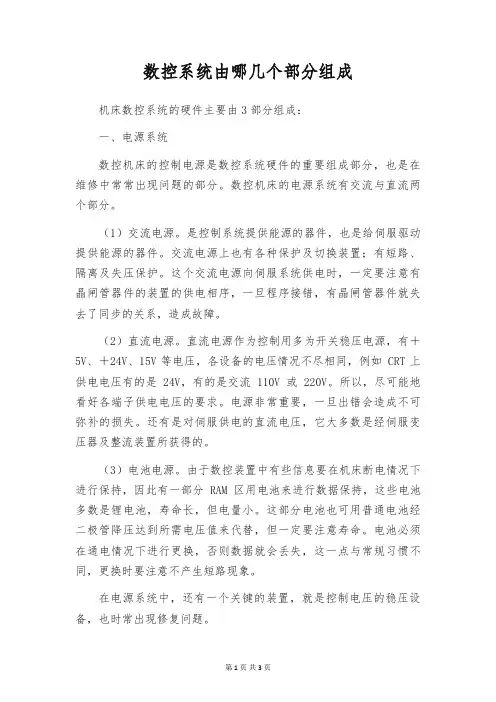

数控系统由哪几个部分组成机床数控系统的硬件主要由3部分组成：一、电源系统数控机床的控制电源是数控系统硬件的重要组成部分，也是在维修中常常出现问题的部分。

数控机床的电源系统有交流与直流两个部分。

（1）交流电源。

是控制系统提供能源的器件，也是给伺服驱动提供能源的器件。

交流电源上也有各种保护及切换装置；有短路、隔离及失压保护。

这个交流电源向伺服系统供电时，一定要注意有晶闸管器件的装置的供电相序，一旦程序接错，有晶闸管器件就失去了同步的关系，造成故障。

（2）直流电源。

直流电源作为控制用多为开关稳压电源，有＋5V、＋24V、15V等电压，各设备的电压情况不尽相同，例如 CRT上供电电压有的是 24V，有的是交流 110V或 220V。

所以，尽可能地看好各端子供电电压的要求。

电源非常重要，一旦出错会造成不可弥补的损失。

还有是对伺服供电的直流电压，它大多数是经伺服变压器及整流装置所获得的。

（3）电池电源。

由于数控装置中有些信息要在机床断电情况下进行保持，因此有一部分RAM区用电池来进行数据保持，这些电池多数是锂电池，寿命长，但电量小。

这部分电池也可用普通电池经二极管降压达到所需电压值来代替，但一定要注意寿命。

电池必须在通电情况下进行更换，否则数据就会丢失，这一点与常规习惯不同，更换时要注意不产生短路现象。

在电源系统中，还有一个关键的装置，就是控制电压的稳压设备，也时常出现修复问题。

二、控制系统这里所指的控制系统是指数控装置中信号产生、处理、传输及执行过程所涉及到的单元及各单元的联系手段。

对于数控系统来说，如果有这方面的资料，特别是图纸，那么就好办多了，我们可以认真研读图纸，弄清它的主要电气原理，把一个复杂的系统的大体情况刻划出来，分成各种各样的功能框，然后对每一个功能框的输入、输出信号进行分析，找出各功能框在总体中的地位以及各功能框之间的联系。

大部分数控机床不提供图纸，没有有关硬件的资料，甚至于连芯片的型号也很难查到，在这种情况下维修就十分困难。

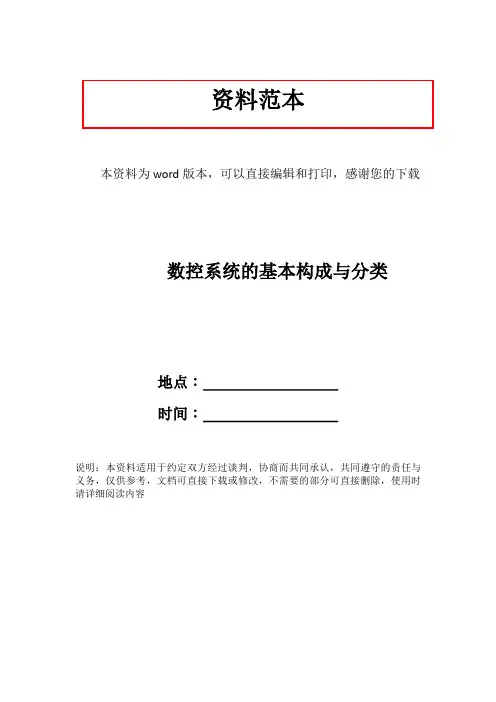

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载数控系统的基本构成与分类地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容数控系统科技名词定义中文名称：数控系统英文名称：numerical control system定义：能按照零件加工程序的数值信息指令进行控制，使机床完成工作运动并加工零件的一种控制系统。

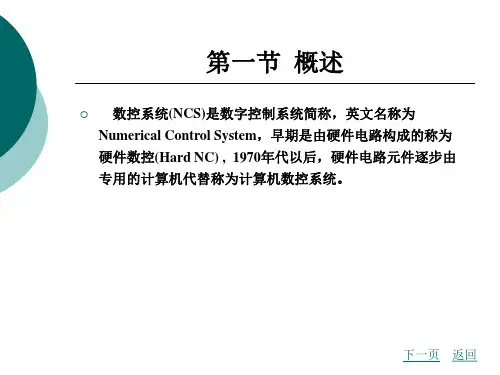

所属学科：HYPERLINK "/view/21354.htm" \t "_blank" 机械工程（一级学科）；切削加工工艺与设备（二级学科）； HYPERLINK "/view/2115738.htm" \t "_blank" 自动化制造系统（三级学科）本内容由 HYPERLINK "/view/1490464.htm" \t "_blank" 全国科学技术名词审定委员会审定公布百科名片数控系统是数字控制系统的简称，英文名称为（Numerical Control System），根据 HYPERLINK "/view/3314.htm" \t "_blank" 计算机存储器中存储的控制 HYPERLINK"/view/17674.htm" \t "_blank" 程序，执行部分或全部数值控制功能，并配有接口电路和伺服驱动装置的 HYPERLINK "/view/949321.htm" \t "_blank" 专用计算机系统。

通过利用数字、文字和符号组成的数字指令来实现一台或多台机械设备动作控制，它所控制的通常是位置、角度、速度等机械量和开关量。

数控机床的基本硬件组成数控机床的基本硬件组成主要包括机床主体、数控装置、执行机构、传感器、控制系统和外围设备等几个方面。

一、机床主体机床主体是数控机床的核心组成部分，它包括床身、工作台、主轴箱、导轨、滚珠丝杠等元件。

床身是数控机床的基础部件，用于支撑和固定整个机床的各部件。

工作台是用来夹持和定位加工件的，可以进行水平和垂直的移动。

主轴箱是主轴的载体，主轴可以进行高速旋转，驱动刀具进行切削加工。

导轨和滚珠丝杠等元件用于控制移动部件的精确定位和运动。

二、数控装置数控装置是控制和指挥整个数控机床工作的核心设备，它由硬件和软件两部分组成。

硬件部分包括中央处理器、输入输出设备、存储器等元件，它们可以接收和解析用户输入的加工程序，控制机床的运动轴、工作状态和刀具换刀等操作。

软件部分包括操作系统、数控编程软件和运动控制软件等，它们负责将用户编写的加工程序翻译成机床能够理解和执行的指令。

三、执行机构执行机构是数控机床实现各种运动的关键部件，它由伺服电机、液压元件、传动装置等组成。

伺服电机是控制机床轴运动的主要动力源，通过接收数控装置发出的指令，控制运动轴的位置和速度。

液压元件主要用于数控机床的夹紧装置、换刀装置和刀具升降等操作，通过控制液压系统的压力和流量，实现相关部件的运动。

传动装置负责将电机的旋转运动转化为机床各轴的线性或转动运动。

四、传感器传感器用于感知和测量数控机床的运动状态和工件的加工情况，它们通常包括位移传感器、角度传感器、力传感器等。

位移传感器用于检测与测量各轴的位置和运动速度，通过反馈信号给数控装置进行位置控制。

角度传感器用于测量数控机床旋转轴的转角和转速，主要用于主轴和转台等部件的控制。

力传感器则可以测量加工刀具的切削力以及夹紧装置的紧固力，用于判断工件的质量和加工状态。

五、控制系统控制系统是数控机床的大脑，它由数控装置和执行机构之间的连接和交互部分组成，负责对机床的工作状态进行监控和控制。

控制系统通过实时采集和处理传感器的数据，根据用户输入的加工程序和指令，调整伺服电机的输出以控制机床运动轴的位置和速度。

数控系统原理介绍数控系统原理介绍数控系统是一种在机床加工或其他工业领域中使用的先进加工工具，可以大大提高生产效率和制造质量。

数控系统是由软件和硬件两部分组成，它的核心部分是控制器。

控制器通过图形化界面、编程语言和运算器等方式，将计算机程序转化为机器指令，控制机床进行加工操作。

下面我们来介绍数控系统的原理。

一、数控系统的基本组成数控系统由五大基本部分组成：电源系统、机床及工作台部分、传感器及执行器部分、数控装置及软件系统部分、执行机构。

电源系统提供所需的电源电压和电流，以保证数控系统运行所需的稳定电力供应。

机床及工作台部分是数控系统的重要组成部分，包括各类机床、传动装置、定位装置、夹紧装置、转载装置和其他辅助装置等，用于在不同的加工条件下完成加工操作。

传感器及执行器部分包括各种传感器和执行器，能够对各种物理量进行测量和控制。

数控装置及软件系统部分是数控系统的核心部分，由计算机、处理器、输入输出设备组成，主要负责进行控制指令的运作和数据传输。

执行机构包括各种驱动装置和执行机构，如步进电机、伺服电机等，主要用于控制零件的移动位移和加工力度。

二、数控系统的基本工作原理数控系统的基本工作原理是通过输入控制指令，驱动执行机构完成零件的加工操作。

首先，根据工件的设计图纸，制定数控程序。

数控程序一般采用高级编程语言，比如G代码和M代码。

G代码用于描述加工轨迹，M代码用于控制机床运行状态。

接下来，将数控程序输入电脑，通过计算机进行处理和解析。

计算机将程序转换为机器指令，并将其发送到数控装置。

数控装置根据指令的类型和内容，对执行机构进行控制，并将指令转换成相应的控制信号送给执行机构。

执行机构接收信号后，根据指令进行动作，控制零件的受力和轨迹，实现零件的加工操作。

加工过程中，传感器可以实时的监测加工状态，并将监测结果反馈给数控装置，以便下一步的程序控制。

最后，加工完成后，数控系统自动停机，操作人员可以通过电脑或连接到数控机床的监视系统对加工质量进行检查，以确保零件符合要求。

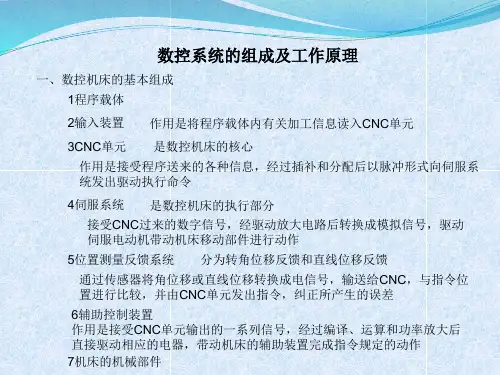

数控系统组成及工作过程数控系统是数控机床的核心部件，它负责控制机床的运动以实现加工零件的任务。

一个数控系统通常由硬件部分和软件部分组成。

下面将详细介绍数控系统的组成和工作过程。

数控系统的组成：1.计算机：数控系统通常有一台或多台计算机，用于执行数控程序，实时计算运动轨迹，并控制机床的运动。

计算机通常由控制器、界面电路和输入输出设备组成。

2.控制器：控制器是数控系统的核心部件，它负责接收计算机发送的指令，并将其转换为机床可执行的控制信号。

控制器通常包括中央处理器（CPU）、存储器、输入输出接口等。

3.输入输出设备：数控系统的输入设备通常有键盘、鼠标、手柄等，用于操作员输入相关指令。

输出设备通常有显示屏、打印机等，用于显示和输出相关信息。

4.位置传感器：位置传感器用于测量机床各个轴的位置，常见的位置传感器有光栅尺、编码器等。

5.电机：电机负责驱动机床的各个轴运动，常见的电机有步进电机、伺服电机等。

6.执行机构：执行机构是机床上的各个部件，如刀具、夹具等，它们与电机通过传动装置相连，实现机床的各种运动。

7.通信线缆：通信线缆用于连接各个部件，传输信息和信号。

数控系统的工作过程：1.准备工作：操作员通过输入设备输入相关指令，包括程序的加载、坐标系的选择、工件的夹持方式等。

2.程序解释与分析：控制器接收到指令后，将其解释为机床可执行的指令序列，并分析指令的意义和顺序。

3.运动轨迹计算：控制器根据指令序列和机床的位置传感器信息，计算出每个轴的运动轨迹和速度，以实现加工路径的控制。

4.控制信号生成：控制器将计算出的运动轨迹转换为控制信号，通过输出接口发送给电机和执行机构。

5.机床运动控制：电机接收到控制信号后，根据要求进行相应的运动，驱动执行机构完成加工动作。

6.位置反馈与调整：机床的位置传感器实时反馈机床轴的位置信息给控制器，控制器根据反馈信息对机床的位置进行调整，确保加工精度和稳定性。

7.状态监测与报警：数控系统会监测机床和系统的工作状态，一旦出现异常，会及时报警并采取相应措施。

数控系统的构成、工作原理和功能一、数控装置数控（NC）装置是数控装备的控制核心，通常由一台专用计算机和输入输出设备构成，如下图所示。

▲数控（NC）装置的组成1、信息信息、程序可以通过键盘人工编程输入，也可以在专门的编程系统中完成程序编制，将信息、程序存储在移动硬盘、光盘、U盘上输入数控系统，在通信控制的数控机床上，程序还可以由计算机接口传送。

2、专用计算机它由信息输入装置、运算器、控制器和输出装置组成。

专用计算机对信息进行处理，如计算各执行元件的移动量，另外通过固定、内置的逻辑单元操作程序控制动作信息（如：电动机开停、电动机正反转、刀具更换、检测等）。

3、伺服系统伺服系统控制驱动装备的执行元件，实现伺服电动机的起动、回转、编码检测、反馈、控制回转位置、减速、停止等。

通过上述组成部分可以看出，数控装置的工作过程是：将信息、程序通过专用计算机的输入装置，由控制器中的译码器对输入的信息进行识别，将识别结果向专用计算机的输出装置发出控制信号，执行规定的操作；最后由输出装置实现对伺服系统的数据输出，以实现对伺服系统的控制。

数控装置根据输入的指令进行译码、处理、计算和控制实现数控功能。

该类装置是20世纪50～70年代随着计算机技术发展而产生的一种控制技术。

从本质上讲，数控装置所具有的功能都是采用专用的硬件电路来实现的，因此也称为硬件数控装置。

从现代计算机技术和装备技术要求的角度来讲，这种专用数控装置结构复杂，功能扩展困难并受到一定限制，适应性及灵活性差，设计、制造周期长，制造成本高，稳定可靠性较差。

现代数控装置已发展成为计算机数控装置，也称为软件数控装置。

二、计算机数控系统以小型通用计算机或微型计算机的系统控制程序来实现部分或全部数控功能，简称为计算机数控（CNC）。

CNC系统是现代的主流数字控制系统。

用CNC系统控制的数控机床，简称CNC机床。

1、CNC装置的组成CNC装置由硬件和软件两大部分组成。

（1）硬件由CPU、存储器、总线、输入/输出接口、MDI/CRT接口、位置控制、通信接口等组成。
