探放水设计长探和短探

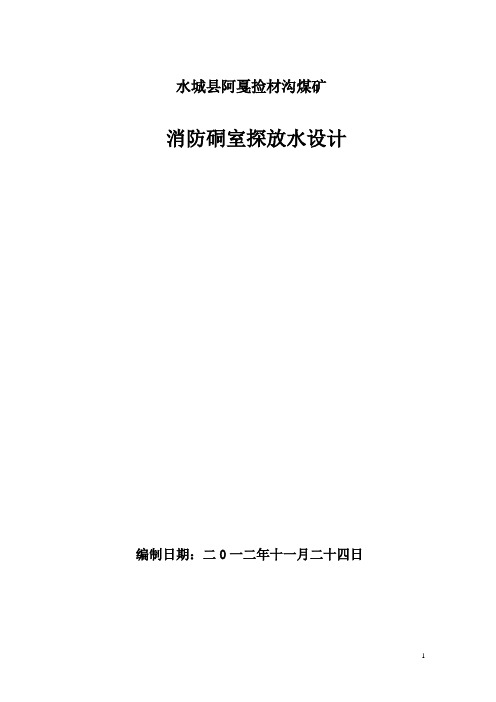

水城县阿戛捡材沟煤矿消防硐室探放水设计编制日期：二0一二年十一月二十四日水城县阿戛捡材沟煤矿消防硐室探放水设计一、概况捡材沟煤矿地质构造复杂，井田内老窑较多，为确保消防硐室安全施工，防止误穿老窑、断层裂隙水等发生透水事故，掘进过程中必须做好水害预测预报工作，坚持“有掘必探，先探后掘”的探放水原则。

为使消防硐室的探放水工作能够安全顺利进行，特编制本措施。

二、矿井充水因素大气降水：是主要的充水水源。

含煤地层裸露，直接接受大气降水补给，其充水强度和降水的强度及持续时间有着密切联系。

地表水：区内冲沟发育，切割较深。

有些冲沟常年有水，枯季流量较小，雨季暴涨。

因此，在上述地表水体下采煤应注意地表水溃入。

老窑水：区内老窑和小煤矿分布广泛，且开采历史悠久，大部分被关闭。

老窑采空冒落造成地表局部开裂、塌陷，致使地表水及降雨由裂隙渗入老窑蓄积。

因此，老窑大多有积水。

开采浅部煤层，应预防老窑水涌入。

第四系孔隙水：由黄土、粘土、砂及砾石等组成，透水性较强，特别在雨季含水量饱和度增高。

矿井直接充水含水层：含煤地层与隔水段呈相间互层状，虽富水性弱，但具一定的承压性，应做好排水准备。

A.充水水源分析1）直接充水水源二叠系上统龙潭组（P3l）为煤系地层，其所赋存的碎屑岩类裂隙水将成为未来矿坑的直接充水水源。

2）间接充水水源①地下水矿区的地下水赋存于早三叠统飞仙关组（T１f），晚二叠统龙潭组（P3l）的风化带和碎屑岩的孔（裂）隙和灰岩的溶蚀裂隙及溶洞中，为孔（裂）隙水以及溶洞水。

②大气降水本矿区龙潭组大面积广布于地表，大气降水是矿区地下水的主要补给来源，充水含水层中的地下水接受补给后，其地下水可通过采空塌陷带、导水裂隙带或突水带、断层带间接或直接进入矿坑，对矿床进行充水，故为矿坑充水的间接充水水源。

③地表水矿区侵蚀基准面标高为1180米，煤层开采不具备自然排水条件，加之在F1断层破碎带导水影响下，地表水渗入井下，也将成为矿井充水的一个重要因素。

探放⽔设计情况说明探放⽔设计情况说明⼀、920辅运巷（设计长度2863m，现掘43m）1、长探：11钻，探80，掘50m，留30m。

第⼀层（同层）：距底板1.2m，倾⾓0°，⽅位左、中、右间隔8°，共5孔。

第⼆层（向上）：距底板1.5m，倾⾓8°(与巷道上⽅夹⾓8°)，⽅位左、右间隔8°（⽆正中孔），在第⼀层孔间隔中间，共4孔。

第三层（向下）：距巷道底板1.5m，倾⾓-8°、-15°，在巷道正中右侧0.65m、1.95m处开孔，2孔2、短探：13钻，探8m，掘3m，留5m第⼀层（同层）：距底板1.5m开孔，倾⾓0°，以左、中、右间隔15°共5孔。

第⼆层：距顶板0.5m开孔，倾⾓30°，以左、中、右间隔15°，共5孔。

（⾄本层顶板）第三层：距底板0.5m开孔，倾⾓-45°，以左、中、右正前探测，共3孔。

（探下伏11#层）⼆、9105回风联巷（设计275m）1、长探：7钻，探80，掘50m，留30m。

第⼀层（同层）：距底板1.2m，倾⾓0°，⽅位左、中、右间隔16°，共3孔。

第⼆层（向上）：距底板1.5m，倾⾓3.5°(与巷道上⽅夹⾓3.5°)，⽅位在第⼀层孔左、右间隔中间（⽆正中孔），共2孔。

第三层（向下）：距巷道底板1.0m，倾⾓-9°、-6°，顺巷左、在右帮处开孔，2孔2、短探：13钻，探8m，掘3m，留5m第⼀层（同层）：距底板1.5m开孔，倾⾓0°，以左、中、右间隔15°共5孔。

第⼆层：距顶板2.0m开孔，倾⾓20°，以左、中、右间隔15°，共5孔。

（⾄本层顶板）第三层：距底板0.5m开孔，倾⾓-45°，以左、中、右正前探测，共3孔。

（探下伏11#层）三、11煤西辅运巷（剩余190m）1、长探：7钻，探80，掘50m，留30m。

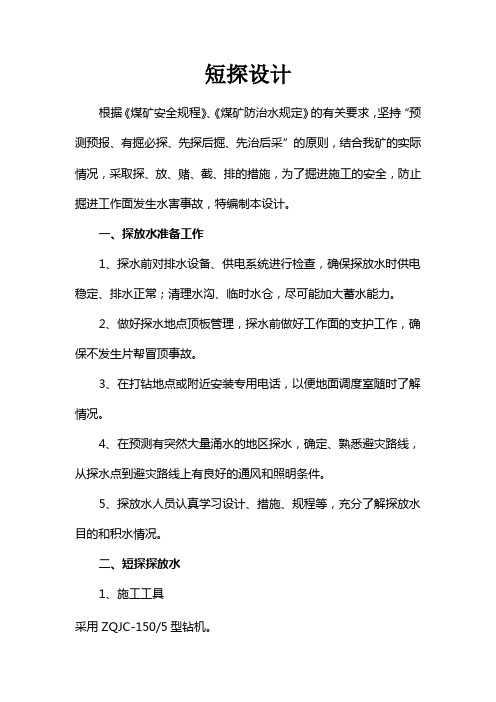

短探设计根据《煤矿安全规程》、《煤矿防治水规定》的有关要求，坚持“预测预报、有掘必探、先探后掘、先治后采”的原则，结合我矿的实际情况，采取探、放、赌、截、排的措施，为了掘进施工的安全，防止掘进工作面发生水害事故，特编制本设计。

一、探放水准备工作1、探水前对排水设备、供电系统进行检查，确保探放水时供电稳定、排水正常；清理水沟、临时水仓，尽可能加大蓄水能力。

2、做好探水地点顶板管理，探水前做好工作面的支护工作，确保不发生片帮冒顶事故。

3、在打钻地点或附近安装专用电话，以便地面调度室随时了解情况。

4、在预测有突然大量涌水的地区探水，确定、熟悉避灾路线，从探水点到避灾路线上有良好的通风和照明条件。

5、探放水人员认真学习设计、措施、规程等，充分了解探放水目的和积水情况。

二、短探探放水1、施工工具采用ZQJC-150/5型钻机。

2、短探短掘方案（1）、手持钻超前探查在各掘进工作面迎头进行，每小班生产前施工一次。

（2）、掘进工作面手持钻超前探查孔的平距孔深应参照小班进度，一般不小于8米，必须保证当班探查孔超前距不小于3米。

（3）、在正常情况下手持钻探测孔的布设分为左、中、右三组，每组1个孔,共3个钻孔，从左至右编号为1＃、2＃、3＃号孔。

各钻孔在平面上呈扇形布置，左右两侧钻孔距巷道帮0.5米，各钻孔距巷底高度1.5米。

1＃孔向30°向上15°钻进，2＃孔向前水平钻进，3＃孔向右30°向下 15°钻进（如附图1所示）（4）、当掘进工作面涌水量达到5m3/h以上、涌水量增大、或物探资料显示异常时，每组增加1个钻孔，共两排6个孔，上排孔从左至右编号为1＃、2＃、3＃号孔，下排孔从左至右编号为4＃、5＃、6＃号孔。

下排钻孔距巷道底板1.0米，上下两排钻孔间距1.5米。

1＃孔向左30°向上30°钻进，2＃孔向前向上15°钻进，3＃孔向右30°水平钻进。

随着矿井采掘活动的不断拓展，水害防治工作日益重要。

我矿为确保井下巷道施工的安全生产，做到突出管理重点、加强预测预报、强化措施落实，从而把水害隐患消灭在萌芽状态。

依据《煤矿安全规程》、《井下探放水设计规范》及云南省煤矿井下探放水相关规定，坚持有掘必探、先探后掘的原则，以及长探短掘的施工方法，结合我矿井下掘进工作面的具体情况，岩层产状为300°∠23°。

由于+1650甩车场按曲线施工，无法进行长探，所以采用短探短掘。

为了防止在施工过程中误透煤层，特编制本措施。

第一部分短探巷道及周围的水文地质条件、水害类型及水量预计+1650甩车场相对应的地面主要为山地，无村庄、河流及其他保护物等。

+1650甩车场属于穿层巷道，该掘进工作面为全岩巷道，该巷道所揭露岩性主要为深灰色中厚层状粉砂质泥岩夹菱铁岩薄层、薄层粉砂岩及灰色泥岩含植物碎片化石。

由于巷道在掘进过程而产生的裂隙，可导致局部细砂岩裂隙含水层的影响，在浅部也可能受基岩风化裂隙含水层的影响，上述含水层含水性较弱，对矿井生产不构成威胁；正常情况下不受其影响，如遇构造、陷落柱等沟通，也可引起上层水进入巷道。

矿井的井下最大涌水量为43.6m3/h、最小涌水量为26.3m3/h，但是从以往15煤巷道施工情况来看，该工作面不会遇有大的涌水。

但可能该煤层存在老巷、采空区，因此该掘进面在掘进时要认真执行“有掘必探、先探后掘”的原则，确保矿井安全生产。

第二部分短探巷道的开拓规格和支护断面+1650甩车场实际生产要求巷道工程量为72.6m，巷道断面：掘进断面15.21㎡（宽4.6m、墙高1.5m、拱高2.3m）；净断面14.2㎡（宽4.4m、墙高1.5m、拱高2.2m）,采用锚喷支护，喷射混凝土的厚度为100mm。

第三部分短探孔位置、数量、方位、角度、深度、施工技术要求、采用的超前距。

根据相关要求，根据施工要求，短探孔的深度设计为8m，由于该巷道属于全岩巷道，每循环向前掘进3m，保留5m的超前探水距离(即最小抵抗线)，继续施工探水钻孔，循环往复。

附件4：探放水管理办法为规范集团公司所属矿井探放水工作，严格探放水设计、施工、验收标准和程序，确保探放水措施落实到位，特制定本办法。

一、适用范围各区域公司及矿井公司、各生产（基建）矿井。

二、探放水管理办法1、各矿井必须严格执行“有掘必探、有采必探、先探后掘、先探后采”的探放水规定，按照“一矿一策、一面一策”，“物探先行、钻探验证、危险区域重点探查”的原则制定和落实探放水措施。

2、必须将探放水工作纳入矿井采掘生产环节进行组织和管理。

掘进工作面作业规程中必须将探放水纳入掘进工艺流程，并在施工组织中做详细安排。

由矿调度室负责安排探放水作业时间并协调施工。

3、矿地测部门根据各工作面月度掘进任务及探放水设计测算各工作面月度钻探计划进尺，矿计划部门在月度生产计划中下达。

探放水进尺纳入生产任务统一考核。

4、工作面掘进或回采前，地测部门必须编制探放水设计，探水队制定施工安全措施，经矿总工程师审批后实施并作为工作面作业规程编制的依据。

5、探放水设计必须是在对工作面进行水情水害分析及安全评价基础上，针对工作面水害分布及特点进行编制，必须遵循物探和钻探相结合的原则，进入探水线后钻孔布置必须符合《煤矿防治水规定》有关要求。

6、每次探放水前，矿地测部门必须根据工作面探放水设计，结合物探成果、工作面煤层及地质情况修正钻孔参数，预计本次钻探工期，并以通知单的形式报矿调度室及有关领导。

遇地质构造必须及时调整钻孔参数。

7、探放水钻孔必须由探水队按设计施工，钻孔孔位由地测人员现场标定,当班带班长必须及时、准确填写钻孔原始记录单和探放水图牌板。

执行探放水钻孔地测、安监、探水队“三方”现场签字验收制度，“谁验收、谁签字、谁负责”。

使用机载钻机进行探放水必须在探放水队专职人员现场指导下进行。

8、每次探放水起始位置必须在巷道帮醒目位置标识，实行挂牌管理，落实钻孔痕迹管理制度，以方便掘进队组、安全员能准确控制允许掘进距离。

9、地测部门下发允许掘进通知单必须在确认探放水达到设计要求且工作面水害已消除的情况下，经矿总工程师签字后方可下发。

织金县阿弓镇苍海煤矿探放水设计织金县阿弓镇苍海煤矿探放水设计一、探放水原则（一）按国家法律法规和上级部门规定：实行“有掘必探，先探后掘”的原则。

（二）做好水害预测预报，针对有水害危胁的区域，确定探水线，加强探水。

（1）探水线：A、对老空积水区，如边界准确，水压不超过10KPa时，探水线至积水线的最少距离：煤层中不得少于30米，岩层中不得少于20米。

B、对虽有图纸资料，但不能确定积水区边界的积水区，探水线至推断积水区边界的最小超前距离不得少于60米。

C、对有图纸资料的小窑，探水线至积水区边界的最小超前距离不得少于60米；对没有图纸资料可查的小窑，必须坚持“预测预报、有疑必探、先探后掘、先治后采”的原则，防止发生透水事故。

D、掘进巷道附近有断层时，探水线至最大摆动围预计煤柱线时的最小超前距离不得少于60米。

E、石门揭开含水层前，探水线至含水层的最少超前距离不得少于20米。

（2）警戒线沿探水线外推50-150米（在上山掘进时指倾斜距离）即为警戒线。

（3）采掘工作面遇下列情况之一时，必须确定探水线进行探水。

1、接近水淹或可能积水的井巷、老空或相邻煤矿时，井巷出水点的位置及其水量、有积水的井巷及采空区积水围、标高和积水量，必须绘制在采掘工程平面图上。

在水淹区域应标出探水线位置。

采掘到探水线位置时，必须探水前进。

2、有与溶洞、含水层及与之有水力联系的导水层、裂隙（带）、陷落柱时必须查出其位置，并按规定留设防水煤柱。

巷道必须穿过上述构造时，必须探水前进。

如果前方有水，应超前预注浆封堵加固，也可采取其它防治措施。

3、打开隔离煤柱前必须探放水。

4、接近有水的采掘工作面时必须探放水。

5、接近未封闭又可能突水的钻孔时必须探放水。

6、采、掘工程接近其它可能突水段时必须探放水。

经探水确认无突水危险后，方可向前掘进。

每年雨季时，上部采空区的积水情况都在变化，一定要坚持“预测预报、有疑必探、先探后掘、先治后采”的原则。

二、探放水设计A、采掘工程所采取的防治水措施1、必须密切观察矿井的淋水、涌水情况，必须坚持“预测预报、有掘必探，先探后掘、先治后采”的原则，同时必须坚持“有疑必停”的原则。

井下探放水管理制度为贯彻履行《煤矿安全规程》、《煤矿防治水规定》及企业的探放水有关规定，以便查清13#煤层所掘进地区内的积水、采空区、塌陷柱、褶曲、断层等地质结构。

根绝企业重要水害事故的发生，保障职工安全，特拟订井下探放水管理制度。

第一条各有关部门职责1、生产技术科负责依照生产采掘连接计划合理安排“有掘必探”工作；采集各队打钻资料，并依据资料剖析得出结论，为做好水文地质预告确立基础；监察“有掘必探”工作的有效实行；必需时探放水技术人员需现场跟从进行技术指导。

2、防治水科负责“有掘必探”工作的组织落实；负责井下探放水工作的整体协调工作。

3、机电、供给部门负责装备钻机及有关配件。

4、安全科负责对“有掘必探”工作的监察检查。

5、探放水队依照采掘工作面的探放水设计方案和举措要求进行详细钻探（长探）工作，探水队专职技术人员跟从督导掘进队组当班“短探”工作，并做好施工查收和记录，若钻探工作不达要求时实时向生产技术科报告，以便采纳挽救举措。

第二条探放水资料的采集1、“长探”时探放水队每次打完钻后由查收人员查收，并实时填写打钻记录表，将打钻记录表实时送交生产技术科，同时防治水科要复印一份留底。

2、“短探”时掘进队组每班打完钻后由探放水队技术人员查收，跟从安全员现场监察，并实时填写打钻记录表和图牌版，将打钻记录表每日送交防治水科备查。

3、生产技术科对防治水科送交的打钻记录要进行一致管理，建立打钻台帐并由专人负责整理、记录、管理。

4、生产技术科对打钻记录要进行仔细剖析排查，如发现不合格钻孔要实时通知探放水队补打、重打钻孔，从头供给新的打钻参数，必需时要进行跟从指导，进一步的控制巷道前面的地质状况。

第三条探放水资料的剖析1、探放水队各班查收员要对探水、放水全过程进行记录。

对探水、放水过程中的钻孔状况、涌水征兆、涌水量、巷道变化等状况及时与防治水科、生产技术科报告。

2、探放水队技术员对每班探放水状况、打钻记录表进行查对，保证资料的真切、正确。

巷道掘进“三位一体”探测、“三项闭合”管理规定我司下辖矿井多为资源整合矿井，井田范围内存有旧巷、采空区、不明含水层、地质构造及勘探钻孔，为保证巷道安全掘进，经研究决定，巷道掘进实行“三位一体”（防突水、防积气、防蹬空）探测、“三项闭合”（探测技术措施、现场探测管理、治理措施制定与落实）管理，结合公司矿井实际情况，特制定本规定，现予以下发，请认真遵照执行。

一、三位一体探测根据资源整合矿井特点，整合前小煤矿旧巷、采空区、地质构造、岩层含水性、勘探钻孔等地质资料不详，巷道掘进过程中面临突水、有害气体侵入、蹬空、顶板垮冒等安全隐患。

为强化预防，必须认真详细调查整合前小煤矿采掘状况及水文地质条件，并采用井上下物探、长短钻孔钻探、化探与检测手段相结合，水、气体、蹬空一体化进行超前探明施工巷道所处的环境和条件（包括巷道前方、左帮、右帮、顶底板），以便采取针对性的治理措施，杜绝安全事故的发生。

二、三项闭合管理为保证探测、治理效果，杜绝水害、积气、蹬空事故的发生，探测技术措施、现场探测管理、治理措施制定与落实三个环节必须做细、做实，无漏洞、无盲区、无缝隙，形成闭合管理。

（一）探测技术措施探测采用物探、钻探、化探与检测相结合的方法。

1、物探地面和井下全面进行物探，地面由资质单位进行；井下由公司专业物探队施工。

在掘进巷道开口前10天完成初次物探，巷道掘进至物探有效控制距离及时进行下一轮物探。

物探技术成果必须充分结合已调研掌握的地质及水文地质资料、煤矿原始巷道布置及开采情况。

公司技术部及时将物探成果填绘到采掘工程平面图上，公司和矿方共同对物探成果中低（高）阻异常区进行技术分析，为钻探设计提供有效依据。

2、钻探（1）钻探分为长探和短探，按照探放水设计正常进行长探，以下几种情况必须进行短探：①巷道掘进过程中需要穿过煤层；②物探成果异常区；③原矿井井底车场、主水仓附近；④邻近煤层层间距小于防隔水煤柱、层间距小于6米的掘进巷道；⑤煤层掘进巷道从本煤层旧巷、采空区附近穿过、经过。
