6106切眼掘进工作面探放水设计及安全技术措施正式版

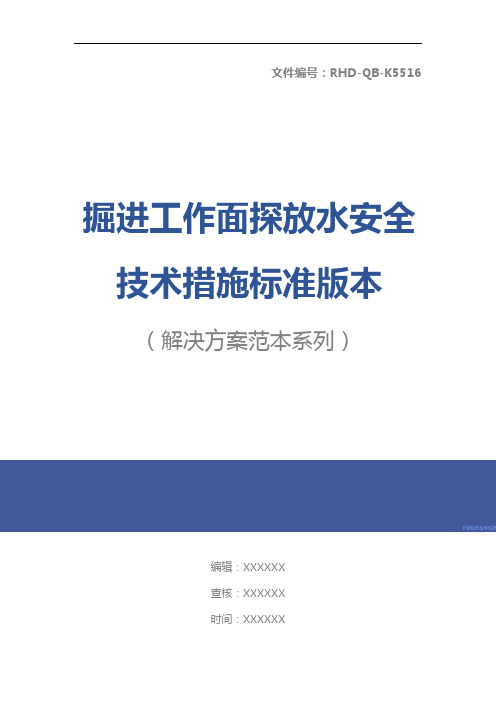

文件编号：RHD-QB-K5516 （解决方案范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX掘进工作面探放水安全技术措施标准版本掘进工作面探放水安全技术措施标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

一、编写目的：为了确保掘进施工坚持“有掘必探、先探后掘”的防治水原则及掘进工作面探放水施工安全。

二、编写依据：1、《煤矿安全规程》及相关法律、法规。

2、《煤矿防治水规定》3、风井皮带巷探放水设计4、探放水管理实施细则三、施工组织：1、采用三班作业，每班工作面探放水操作作业人员不低于两人。

2、探放水人员必须持证上岗，熟悉钻机性能，有探放水工作经验。

3、探放水作业前，必须进行专业技术培训，认真学习探放水设计及探放水管理实施细则及本安全技术措施，掌握领会其内容。

4、探水钻选用KHYD110-ZJ型矿用钻架支撑式岩石电钻。

5、工作面每循环打眼前采用ZM-12型煤电钻配合6.0M麻花钻杆及鱼尾式钻头（∮42mm）打眼探水。

四、岩石电钻的安装和操作安全技术措施：1、在井下施工安装前首先清理好钻场，有足够的施工空间，通风良好，有水源、电源，足够长度的供水胶管。

2、立柱的主要作用是支撑和锚固钻机。

钻场选好后，首先支起立柱，将立柱顶盘组件支撑于巷道顶部，调整丝杆使其支撑牢固，然后拧紧锁紧螺母，使立柱固定。

3、根据开孔高度和倾角，将机架固定在立柱上，通过调整抱箍的螺栓，可将机架安装在适当的高度，再通过调整抱箍螺栓，可将机架调整到适当的倾斜角度。

4、接通电源，检查主轴旋转方向是否与减速箱上箭头方向一致。

然后将手轮转到空档位置，空载运转5分钟，再将手轮旋转到前进（或后退位置），主机前进（或后退）不少于三次，钻机应无异常声响，在机架上灵活移动。

切眼掘进工作面探放水设计及安全技术措施概述切眼掘进是煤矿开采中比较常见的采煤方式之一，其特点是靠人工掘进开切眼，使煤层自动倾倒，从而达到采煤的目的。

切眼掘进工作面一般都存在一定的水文地质条件，为了安全高效的开采，需要进行探放水设计及相应的安全技术措施。

探放水设计在切眼掘进工作面，在设计探放水工作中，主要要考虑以下几个方面：确定放水位置在采煤过程中，需要及时对工作面进行排水，以确保煤层的稳定性。

因此，需要对探放水的位置进行合理的规划。

需要考虑煤层性质及地质条件等因素。

确定放水量探放水的目的是通过排水，保障工作面环境的稳定和煤层采出率的提高。

为此，要根据工作面的水文地质条件，合理的确定探放水的流量。

确定放水管道探放水管道是连接放水点和排水井的通道。

在设计管道时，要考虑管道直径、斜度、材质等因素，保证管道的疏通性和使用寿命。

安全技术措施在切眼掘进工作面的探放水过程中，为了确保工作人员及设备的安全，需要采取一些措施。

检查设备在进行探放水作业的前期，需要对设备进行检查和调试，确保设备运行正常，避免在作业过程中发生故障。

制定安全方案在探放水作业过程中，要根据现场的实际情况，制定相应的安全方案，明确作业人员的职责和操作流程，以及应急措施等。

加强安全监测在探放水作业过程中，需要加强对现场情况的监测，及时发现问题，采取相应的措施予以解决。

同时，在作业结束后，要进行清理和检查，确保现场没有遗留安全隐患。

总结切眼掘进工作面的探放水设计及相应的安全技术措施是煤矿开采过程中的重要环节。

通过合理的探放水设计，能够避免环境及设备的损坏，确保正常的采矿进程。

同时，采取科学的安全技术措施，能够提高工作人员的安全意识，减少事故的发生。

切眼掘进工作面探放水设计安全技术措施切眼掘进工作面探放水设计平安技术措施之相关制度和职责,一､设计原则及施工区域解释炭窑渠煤矿位于东胜煤田东南部区,井田构造为无褶皱､无断层､无岩侵的简洁单斜构造,依据本矿井下实际涌水量统计及水纹地质图显示,炭窑渠煤矿井田内地下水贫乏,实... 一､设计原则及施工区域解释炭窑渠煤矿位于东胜煤田东南部区,井田构造为无褶皱､无断层､无岩侵的简洁单斜构造,依据本矿井下实际涌水量统计及水纹地质图显示,炭窑渠煤矿井田内地下水贫乏,实际矿井正常涌水量为5m2/h,最大涌水量不足8m2/h,水文地质构造简洁｡目前井田内及周边煤矿还未发觉有疑突水源,但仍不行忽视古窑老井等积水隐患及有害气体存在的可能｡为确保本矿主要运输大巷延伸掘进工作面不受老窑采空区积水及有害气体威逼,依据《煤矿平安规程》及《煤矿防治水工作条例》规定,严格执行“有掘必探､先探后掘”探放水的原则,特编制探放水设计｡二､巷道位置､用途6106切眼掘进工作面位于井田6-2煤回风大巷西翼,此最终与6106进风顺槽､6106回风顺槽形成新的综采生产系统｡6106切眼掘进工作面全长145米,用于综采工作面的设备布置､行人和平安出口等作用｡三､水文地质1､水文地质类型矿区内挺直充水含水层和间接充水含水层的含水空间以孔隙为主､裂隙次之,属孔隙､裂隙充水矿床｡最下一层可采煤层6-2 煤层位于本井田最低侵蚀基准面以上,挺直充水含水层富水性弱(q5､钻进时要留意判别煤､岩层､岩性及厚度转变,并仔细记录钻孔深度,更换钻杆时,要记录钻杆长度及所用钻杆的数量,以核实孔深,终孔前再依据钻杆的长度及数量复核一次孔深,以防孔深差错造成水害事故｡6､留意检查观测四周有无出水征兆:如发觉安钻地点距积水地点很近,应实行加固措施并停止掘进工作｡7､钻进时应在操作前方吊挂多功能气体检测仪,发觉有害气体涌出时,应在加强通风的同时,用黄泥､木塞封堵孔口,若无法处理,应立即停止工作,切断电源,将人员撤到新颖风流地点,并向矿调度汇报｡8､钻进中发觉钻孔内显著变软或沿钻杆流水增大,都是钻孔接近或进入积水区的象征,此时应立即停钻检查,并将钻杆固定,记录该钻孔深度｡检查设备完好状况,牢固状况及支护完好状况,泄水泵完好牢靠,泄水管路完好状况,以及人员没撤离路线的平安畅通状况,报警信号完好状况,并通过排水泵房做好排水预备｡上述检查完毕,并吻合技术平安要求时,方可重新打开三通泄水闸,送电开钻,边钻进边推动钻具,使钻头空进一米时,可把附近积存淤泥､碎石､杂物冲出孔外,而后再提出钻杆放水｡9､遇有高压水顶钻杆时,立即停止作业,并准时实行封堵钻孔措施｡10､站在钻机两侧操作,钻机工作时前方严禁有人,左右及后部3m范围内严禁进行与打钻无关的工作｡为了避开在打钻过程中卡钻现象的发生,在钻孔施工过程中严格依据“先送水后开钻,先停钻后关水”的操作程序｡11.在钻孔钻进过程中钻机操作司机应始终处于操作位置,严禁在钻孔施工过程中钻机司机离开操作位置｡12.钻工要生疏钻机性能,做到会用法､保养和检修｡13.在每次打超前探测孔之前,应对钻机进行检修和维护,发觉故障准时排解｡14.施工超前探测孔时务必进行瓦斯､一氧化炭等有害气体检查｡15.超前探测工作每班不少于三人,一名钻机操作司机,两人关怀安装和拆卸钻杆｡16.严格按探水钻机的操作规程操作设备｡17､在人员离开钻场下班时务必将钻杆卸下,严禁钻杆滞留在钻孔内｡接钻杆务必待钻机停稳,且把开关停至零位方可进行｡18.打钻过程中要仔细观看涌水量转变状况,并做好记录,发觉涌水异样､水量较大时准时实行有效封堵及排水措施,并准时上报调度室｡19.在钻机钻进过程中,司机应亲热关注钻机钻进速度,如遇钻进速度陡然增大,推断可能进入采空区,应立即监测钻孔瓦斯､一氧化碳等有害气体及钻孔水的涌出状况,如涌出异样,应立即堵住钻孔,上报生产调度室并准时撤出人员,加强通风或排水工作｡20､井下探放水用法专用的探放水钻机,严禁用法煤电钻进行探放水｡21､钻孔内水压过大时,严禁作业,并有防止孔口管和煤(岩)壁突然鼓出的措施｡22､探放水钻孔施工时发觉煤岩松软､片帮､来压或钻眼中水压､水量突然增大和顶钻等异样时,务必立即停止钻进,但不得拔出钻杆｡现场负责人要立即向矿调度室汇报,并派人监测水情｡如发觉状况危险时,务必立即撤出全部受水威逼地区的人员,然后实行措施,进行处理｡23､探放老空水前,首先要分析查明老空水体的空间位置､积水量和水压｡老空积水区高于探放水点位置时,只准打钻孔探放水;探放水时,务必撤出探放水点部位及探放水点标高以下受水害威逼区域内的全部人员｡探放水孔务必打到老空水体,并要监视放水全过程,核对放水量,直到老空水放完为止｡24､钻孔放水前,务必估量积水量,依据矿井排水力气和水仓容量,把握放水流量;放水时,务必设专人监测钻孔出水状况,测定水量､水压,做好记录｡若水量突然转变,务必准时处理,并立即报告矿调度室｡25､采掘工作面或其他地点发觉有挂红､挂汗､空气变冷､消逝雾气､水叫､顶板淋水加大､顶板来压､底板鼓起或产生裂隙渗水､水色发浑､有臭味等突水预兆时,务必停止作业,立即报告矿调度室,撤出全部受水威逼地区的人员｡26､钻孔接近老空区,估量可能有瓦斯或其他有害气体涌出时,务必有瓦斯检查工或矿山救护队员在现场值班,检查空气成分｡假如瓦斯或其他有害气体超过《煤矿平安规程》规定时,务必立即停止钻进,切断电源,撤出人员,并报告矿调度室,准时处理｡27､钻进中发觉有气体喷出时,不管是什么气体,应立即停止钻进､切断电源,戴好自救器,封堵钻孔｡将人员撤到有新颖风流的地点｡立即报告矿调度室,准时实行平安有效的处理措施｡28､井下采掘作业过程中,遇下列状况之一,务必进行探水警戒和探放水:○1､接近水淹的或状况不明的井巷､老空､老窑或小煤窑;○2､接近含水断层､导水断层､含水裂隙密集带､溶洞或陷落柱; ○3､接近各类防水煤柱或打开隔离煤柱放水;○4､接近水文地质条件简洁的地段或采掘工作面有突水征兆;○5､掘进工作面接近曾经发生过突水的地段｡○6､其他估量可能发生突水的地点｡七､探水巷道的平安措施1､探水巷道､行人､回风务必畅通无阻,巷内不得有低洼积水段若有积水段,务必依据积水量,按“煤矿平安规程”要求建立临时泵房水仓,确保放水不淹探水巷后路｡2､巷道支护务必牢固牢靠,有较强的抗水流冲击力气｡3､巷内杂物等障碍物要清理洁净｡物料排放整齐,确保最少800mm行人平安撤离通道畅通无阻｡4､巷内务必保证正常通风,气体吻合规定,必坚持每班不少于二次的气体检查,钻机操作台前,始终悬挂甲烷报警仪,随时观测钻孔内气体涌出状况｡5､巷内电缆水管悬挂整齐,联络信号畅通,全部设备应上架摆放在平安地点｡八､放水及放水后掘进的平安措施1､探到积水后,应仔细分析､水压､水量及水质､确定放水量及放水孔个数,按《煤矿平安规程》要求,调整排水力气,使其排水､供电､水仓､水沟相匹配｡2､派专人观测放水状况,仔细记录放水量,发觉异样准时处理｡3､加强放水地点的通风,每小班有害气体检查不少于二次,务必在钻孔1.5m内设置多种气体检测仪｡4､一个孔放水结束后,应按平安距离要求,在其左右补打检验孔,确认无残留积水时,方可拆钻,进行掘进施工｡5､复原掘进前,应在起点设置标记,明确标出从该点前掘进的平安距离｡九､应急挽救水害事故预案按矿2021年度事故应急预案执行｡十､水害避灾路线钻机施工地点→6106切眼掘进工作面→6106(回风顺槽､运输顺槽)→回风大巷→回风立井→回风立井的梯子间→地面前厅职责副主任职责副主席职责副书记职责副会长职责副厂长职责。

编订：__________________单位：__________________时间：__________________工作面探放水安全技术措施(正式)Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-6874-98 工作面探放水安全技术措施(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

根据矿生产安排，为排放车场大量积水，定于在轨道上山C1测点向下23米处施工泄水孔。

特编制本安全技术措施如下：一、施工技术参数：1．泄水孔位置：泄水孔位于轨道上山C1测点向下23米处2．泄水孔深度：泄水孔水平孔深12米，孔径为Ф115mm。

3．钻孔角度：泄水孔方向角：12°53′，泄水孔倾角00二、施工前的准备工作：1. 通风区到机厂检查钻机完好情况，在地面接电试验正常后方可入井。

2. 开钻前通风区安装好供水管，铺设好轨道，以便安装钻机。

3.通风区施工前必须先在施工地点下方2米处挖出水沟，水沟与轨道上山永久水沟挖通，保证施工水能顺利流入水沟。

4.生产技术部负责给定施工位置及角度。

5.打泄水孔时利用附近通讯设施与调度室保持通讯畅通。

6.通风区组织施工人员认真学习本措施。

三、钻机运送过程中的安全措施：1.装运钻机及其他材料时，严禁超宽、超高、偏离矿车重心，必须符合矿车装车规定。

2．装运钻机工作要由专人负责指挥，避免装运过程中损坏钻机，油管要保护好，防止管口被堵死；3．钻机在斜坡运送过程中必须坚持“行车不行人、行人不行车”的制度；4.信号把钩工必须持证上岗，提升前先检查信号灵敏程度，钢丝绳，挡车器，保险绳是否完好，可靠，确认无问题后，方可给信号运送钻机。

XXXXXXXXX有限公司掘进工作面探放水设计及安全技术措施为进一步强化水患管理，及时探明前方水情，避免水患威胁，本着“有掘必探、先探后掘、先治后采”的原则，结合我矿实际情况，特制定探放水设计及安全技术措施，望相关科、队严格执行。

一、探放水设计1、探孔布置：（1）单巷掘进单巷掘进时在掘进正头布置三个探水孔，一个中心孔，两个外斜孔，中心孔按巷道掘进方位布置，外斜孔与中心孔成30°夹角，钻探竖直角度同于煤层倾角。

（2）双巷平行掘进双巷平行掘进时，前后巷错距不得小于30m，前巷按单巷掘进规定进行探放水；后巷布置两个探水孔，一个中心孔，一个外斜孔，中心孔按巷道掘进方位布置，外斜孔与中心孔成30°夹角，钻探竖直角度同于煤层倾角。

（3）切眼掘进切眼掘进时，另一顺槽未掘够尺寸时，切眼按单巷掘进规定进行探放水；如另一顺槽掘够尺寸时，在切眼内布置两探水孔，一个中心孔，一个外斜孔，中心孔按切眼方位布置，外斜孔与中心孔成30°夹角（外斜孔向相邻矿井侧），钻探竖直角度同煤层倾角。

（4）联络巷掘进如两顺槽或大巷已掘出，在两顺槽或大巷中间掘进联络巷时，不再进行钻探，否则按平巷掘进规定进行探放水。

2、探水钻机使用ZDY-660型全液压坑道钻机，钻杆长度1.5m，直径42mm，使用直径为42mm高效钻头。

3、一次钻探长度不小于60m，掘进30m后进行二次钻探，特殊情况若钻探长度不小于60m时，掘进与探孔终点错距不得小于30m二、安全技术措施1、钻场应选在顶板完好处，距掘进头2m，探水点附近安设一部与生产调度室直通的专用电话。

2、钻探前测量人员必须按设计标定探水孔位置、角度。

3、钻探时，测量人员、督查人员、瓦斯检查员、班组长必须跟班作业，现场予以指导督查。

4、探水前，必须加强钻场附近的巷道支护，背好顶帮，在巷道正头打好坚固的立柱。

5、在探水巷道内低洼处安设污水源、排水管，接至水仓。

6、施工钻探前电工、施钻人员必须仔细检查钻机各位置，进行试运转，确认钻机正常后方可钻探。

掘进探放水专项安全技术措施一、项目概况掘进探放水是目前广泛应用的一种水文地质勘测方法，也是水文勘测和水资源评价中必不可少的技术手段之一。

该方法通过在地下进行掘进、探测和放水等操作，以获取地下水文地质信息和地下水储量等相关数据资料。

但是，由于该方法在施工过程中存在一定的危险性，因此必须采取一些安全技术措施来确保施工过程和施工人员的安全。

二、安全技术措施1.合理设计施工方案掘进探放水专项施工计划应该根据地质条件、水文地质特征以及离散水文地质数据等相关因素来综合考虑，细致设计施工方案。

在设计施工方案时，需要合理分配施工时间和安排施工工序，确保各项工作有序进行，不交叉干扰，减少危险因素的交错和堆积。

2.科学选取施工设备施工设备的选取直接关系到施工效率和安全度。

针对掘进探放水专项施工的特殊性和安全性要求，应科学合理的选取体积适中、质量稳定、安全可靠的设备。

若可能的话，还需要购买设备附带的保险服务来最大程度地保障施工人员的人身安全。

3.强化运输管理在运输设备、运输材料的过程中，应强化安全的检验，严格执行交通规则。

若出现交通事故，应及时报告当地公安机关，并及时投入有效的救援力量，保障施工人员的人身安全。

4.加强现场管理现场管理是掘进探放水专项施工过程中保障施工人员安全的重要手段之一。

因此，必须加强现场施工工作人员的培训，提高他们的安全知识和技能水平，做好工作的规范化、标准化，切实保障现场施工人员的人身安全和设备的安全运作。

5.严格控制操作风险同时，施工人员需要按照操作规范和安全贯彻落实，加强协调配合，妥善处理突发问题，确保操作过程的安全可靠。

此外，地质勘查施工过程中涉及到的设备、操作人员必须得到妥善的保险和保养，做好设备的定期维护和更新换代。

6.安全检查工作在施工过程中，需要定期检查和维护施工设备，及时处理各类工作事件，开展安全检查工作。

检查的内容必须覆盖到掘进、检测、放水等建设工作的全方面，对危险源进行果断补救，保证施工人员安全。

切眼掘进工作面探放水设计及安全技术措施一、引言随着煤炭产业的发展，矿井深度逐渐增加，导致井下瓦斯等地质灾害风险不断增加，传统的煤矿开采方式已经不再适用。

切眼掘进技术得到了广泛应用，有助于提高煤矿生产效率和安全性。

但是，切眼掘进工作面的“探放水”也是影响矿井生产的重要因素。

如何准确掌握工作面水文地质条件，预防水患事故的发生，保障矿井生产的安全稳定运行，是当前煤矿生产中亟待解决的关键问题。

本文将介绍切眼掘进工作面探放水设计及相关的安全技术措施，以期为煤矿生产安全提供有价值的参考。

二、探放水设计2.1 工作面水文地质条件调查在切眼掘进施工前，需要进行水文地质条件的调查，包括各种地质图、煤层地质图、X射线荧光分析图、地球物理勘探、水文地质调查、岩石力学参数测定等。

通过对目标区域地质构造特征、地表水文水库及地下水文情况的综合研究，在现场实测的基础上，完成煤矿水文地质条件调查报告。

2.2 控制水位在切眼掘进过程中，要对水位走势进行监测，采用合理、安全、经济的方法对工作面水进行控制。

通常采用马钢夹输送水泵、离合安全阀进行水位控制。

2.3 防止水灾在切眼掘进过程中，要加强对工作面周边地质勘探及水文地质条件的分析，在探放水过程中严格监测，及时发现异常情况，掌握变化趋势。

同时，要做好应急措施准备，定期组织演练，确保不发生水灾等安全事故。

三、安全技术措施3.1 强化安全管理煤矿企业要完善组织架构、责任制和考核机制，加强对生产经营活动的管理和监督，通过制度规范、标准化、信息化等方式，确保安全工作的有效开展。

同时，在生产过程中，要严格遵守各项操作规程和安全措施，做好煤炭生产安全管理工作。

3.2 加强人员培训针对煤矿生产安全控制中容易出现的问题，组织相关人员进行培训，提升员工安全意识和应急处置能力，防止安全事故的发生。

3.3 使用优质设备采用性能稳定、质量可靠、安全可靠、维护便捷的设备，确保切眼掘进工作面探放水设计方案的实施。

煤业有限公司掘进工作面探放水设计及安全技术措施二0一一年三月二日掘进工作面探放水设计及安全技术措施续页掘进工作面探放水设计及安全技术措施一、概况1、掘进工作面地质及水文地质情况⑴地质情况21回风巷掘进工作面地质构造条件较复杂，局部褶曲、断裂构造较发育，煤底板倾角较大，同时煤层底板起伏变化大。

该工作面掘进中过程无断层，煤层倾向为250°，倾角5°～11°，该巷前方无断层。

21回风巷沿二1煤层掘进；煤层厚度变化较大，煤层最小厚度为2.4m，最大厚度为2.8m，平均厚度为2.6m；无夹矸。

⑵水文地质情况21回风巷掘进工作面对应地表无水体，有一季节性河流，目前河流处于枯水期，无奥灰水水井，因此掘进不受地表水体及奥灰水威胁。

由于相邻工作面均已回采，顶板砂岩含水层已得到疏放，底板L7～8灰岩含水层距二1煤底板69米，21回风巷掘进工作面掘进过程中受顶、底板含水层影响不大。

但是21回风巷掘进工作面掘进过程中将穿越原老空老巷，其内可能积存有部分老空水，因此工作面掘进过程中受老空区水影响。

2、积水范围、积水量积水范围包括采空区和掘进中穿越的局部巷道，预计积水面积800m2，积水量800×3.9×0.2= 624 m3。

3、巷道布置、施工次序、支护形式21回风巷掘进工作面以89°45′30″方位掘进430m，变方向后以18°00′00″方位掘进380m，均采用8.0m2U29型钢支护，掘进断面8.0m2。

4、探放水超前距离每次探水必须留设30m的安全超前距离和30m帮距。

二、探放水工程设计1、探放水钻场的布置21回风巷掘进工作面第1钻场布置在开口位置向里10m处，21回风巷共设计十七个钻场，进行十七探放水，第二回次到第十一回次同第一回次探放水设计相同，第十三回次到第十七回次与第十二回次探放水设计相同。

在掘进期间坚持预测预报，有掘必探，物探先地，钻探验证，先探后掘，先治后采的防治水原则。

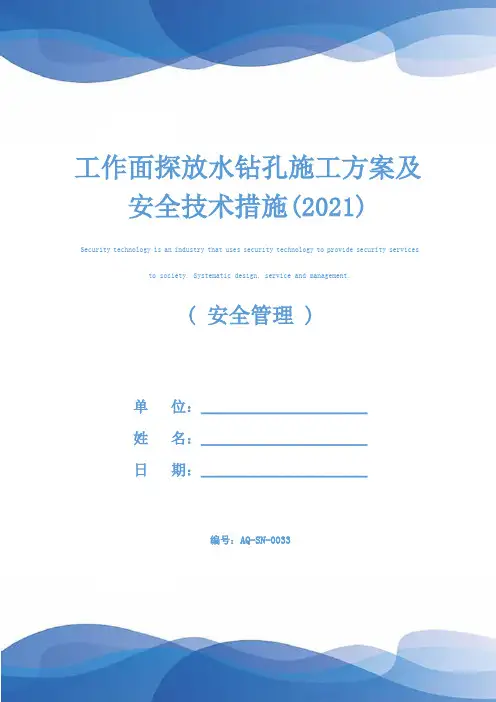

工作面探放水钻孔施工方案及安全技术措施(2021)Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0033工作面探放水钻孔施工方案及安全技术措施(2021)一、基本情况１、工作面概况15104综采工作面设计走向长度962m，采长200m，由北到南设计有：外错尾巷、回风顺槽、进风顺槽、切巷；15104工作面位于15#煤层井田的东中部，北部为15103采空区，南部为设计15105采区，东部为杨家沟村保护煤柱边界，西部为15#煤三条系统大巷；上覆层为9#煤9205和9207采空区，15#与9#煤层位间距约为70m。

地面位置在许家沟村西南方向的山坡丘陵地带，地面无建筑物。

２、工作面水文地质及水害分析（１）、工作面地质情况15104综采工作面回风顺槽地势呈现中部高，东西方向低；进风顺槽地势呈现西高东低；工作面存在南北—北南向斜扭曲构造；从一区回风巷起，回风顺槽向东400m，进风顺槽向东340m范围呈现南高北低的向斜，落差在10－34m之间；回风巷400m向东到切巷，进风顺槽340m向东到切巷范围呈现北高南低的向斜，落差在3－20m之间；15104工作面回风顺槽从一区回风巷向东145m处揭露一陷落柱，该陷落柱位于停采线外，根据坑透成果预测工作面内存在有小断层6处，1处掘进时已揭露，其它5处隐藏于工作面中部。

（２）、工作面水文情况15104工作面在掘进期间涌水量为０.２m3/日，无顶板淋水及破碎带涌水现象，在回风穿越陷落柱时，陷落柱边沿出现过涌水现象，但涌水量不大；进风已揭露的小断层未出现涌水现象，掘进过程中所揭露的几个褶曲也未出现涌水现象，其它5处隐藏于工作面中部的小断层，根据本煤层钻探情况未发现涌水现象。

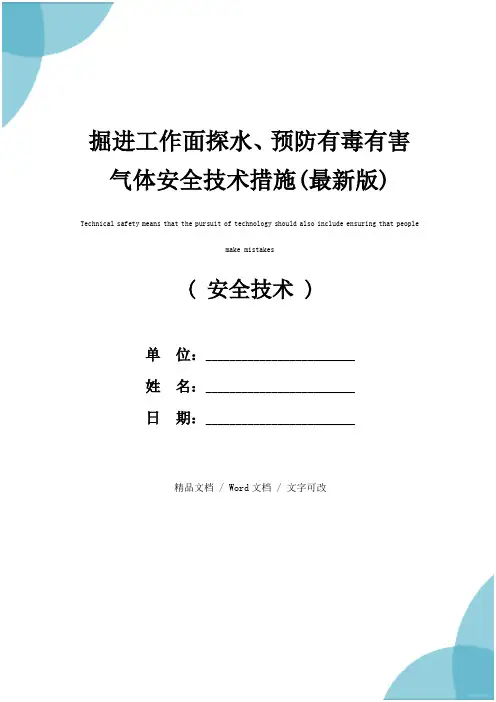

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改掘进工作面探水、预防有毒有害气体安全技术措施(最新版) Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes掘进工作面探水、预防有毒有害气体安全技术措施(最新版)一、根据鄂尔多斯市煤炭局下发【2009】67号文规定：全市各井工煤矿必须严格按照“有掘必探，有采必探，先探后掘”的原则开展采掘作业的要求以及《煤矿安全规程》“有掘必探，先探后掘”的原则与《伊泰集团纳林庙煤矿二号井4-1煤回风大巷掘进工作面作业规程》的相关规定制定本安全技术措施。

二、根据井田地质报告和矿井生产技术资料，目前4-1煤回风大巷上方不存在采空区、水系与积水区，上覆砂质泥岩含水量不大，通过巷道已掘进地段的涌水量统计观测表明，巷道个别地段存在顶板淋水，水源补给为地表降水渗漏。

井田水文地质构造相对简单。

三、作业要求：（一）钻探作业时间及钻探距离的确定根据地质技术资料与掘进工作面进度综合考虑，每次钻探探测深度不小于50m；钻孔超前的最小距不小于10m，小于10m时必须及时钻探。

两帮终孔水平位置不得低于超过两帮外侧10m。

（二）钻前准备工作1.打眼前必须加固工作面迎头支护，锚杆、金属网、棚梁及前探梁支护必须支护齐全可靠；2.瓦斯检查员必须到位跟班；3.电话安装到迎头工作面，保证通讯畅通；4.风筒距迎头不大于6米，保证正常供风；5.安装好临时排水设备和管路，并备用一台排水设备；6.综掘机后退至迎头10米以外，两侧至帮均留有不小于700mm 的间隔距离；7.清理干净工作面浮矸（煤）杂物，保证退路畅通；8.钻机安装必须平稳牢固，检查各部件情况，确保完好。
