长虹D2 522A型彩电屡损行管根治接修一台长虹D2522A型彩电，开机呈三无状。
据用户反映，该机半年内曾屡次击穿行管，每次损坏前会听到机内有“叭叭”打火放电声，而后呈现三无。
由每次损坏前能听到机内有高压打火声分析，初步判断故障在行输出电路或电源电路。
经检查，行管V406(2SD2253）击穿，行限流电阻8411（2.7f）烧断。
为判断故障是由行电路引起还是因主电源+B电压过高所致，首先断开主电源+B端并接人假负载（100W灯泡）试机，用万用表监视主电源十B端电压，当第一次开机时，+B端冲击电压高达200V以上，然后逐步下降，最后回落到正常值（130V）；关机后接着再开机，+B端电压冲击到170V，然后逐步回落到130V，显然第一次开机冲击电压最高。
根据故障现象和测量结果判断，开关电源瞬间冲击电压过高才是造成屡损行管的根源，应重点检查开关电源电路。
该机开关电源电路简图如附图所示，属于脉冲变压器祸合并联自激式开关电源。
当接通电源后，整流滤波后的+300V直流电压一路通过T803⑩一⑩绕组加到开关功率管V806。
极，另一路经启动电阻8808、8809、8804加到V806 b极，使V806导通。
V806导通后，在T803⑩一⑩绕组形比较放大．后由其C极输出，通过8812加到V812 6极。
V812和V811为稳压控制管，V812,V811一旦导通，C814上的负压（由V810整流产生）便加到开关管V806 6极，迫使V806由饱和导通状态转换为截止状态。
经检查，C814的容量明显减小。
当0814的容量减小后，内存势能减小，使V806 b极的负压维持时间缩短，导致V806截止时间缩短，相对使V806导通时间延长，结果造成T803感应电动势增强，于是，+B电压也跟着升高。
当第二次开机时，由于C814电解液被逐渐激活，电容量略有增加使开关管V806截止时间延长，导通时间缩短，致使T803感应电动势减弱，主电源+B电压降低终稳定在一定值上。
烧行管的原因主要有1、行电压过高。
2、行激励不足。
3、行管的参数不良。
4、散热不良。
5、行频不稳过高过底。

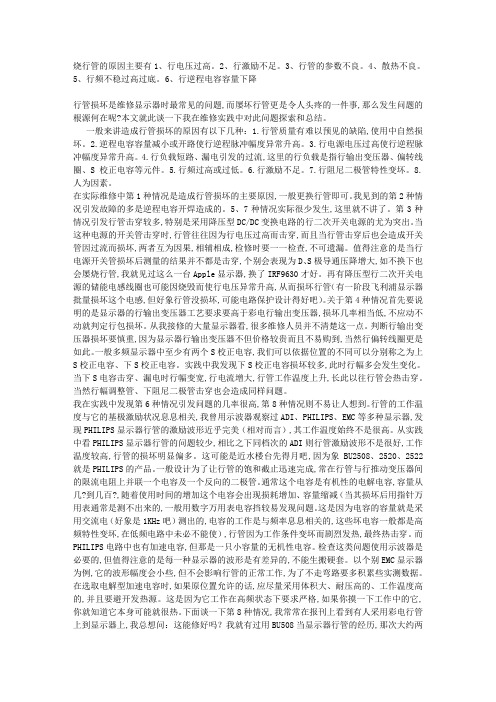

6、行逆程电容容量下降行管损坏是维修显示器时最常见的问题,而屡坏行管更是令人头疼的一件事,那么发生问题的根源何在呢?本文就此谈一下我在维修实践中对此问题探索和总结。
一般来讲造成行管损坏的原因有以下几种：1.行管质量有难以预见的缺陷,使用中自然损坏。
2.逆程电容容量减小或开路使行逆程脉冲幅度异常升高。
3.行电源电压过高使行逆程脉冲幅度异常升高。
4.行负载短路、漏电引发的过流,这里的行负载是指行输出变压器、偏转线圈、S校正电容等元件。
5.行频过高或过低。
6.行激励不足。
7.行阻尼二极管特性变坏。
8.人为因素。
在实际维修中第1种情况是造成行管损坏的主要原因,一般更换行管即可。
我见到的第2种情况引发故障的多是逆程电容开焊造成的。
5、7种情况实际很少发生,这里就不讲了。
第3种情况引发行管击穿较多,特别是采用降压型DC/DC变换电路的行二次开关电源的尤为突出。
当这种电源的开关管击穿时,行管往往因为行电压过高而击穿,而且当行管击穿后也会造成开关管因过流而损坏,两者互为因果,相辅相成,检修时要一一检查,不可遗漏。
值得注意的是当行电源开关管损坏后测量的结果并不都是击穿,个别会表现为D、S极导通压降增大,如不换下也会屡烧行管,我就见过这么一台Apple显示器,换了IRF9630才好。
再有降压型行二次开关电源的储能电感线圈也可能因烧毁而使行电压异常升高,从而损坏行管（有一阶段飞利浦显示器批量损坏这个电感,但好象行管没损坏,可能电路保护设计得好吧）。
关于第4种情况首先要说明的是显示器的行输出变压器工艺要求要高于彩电行输出变压器,损坏几率相当低,不应动不动就判定行包损坏。
从我接修的大量显示器看,很多维修人员并不清楚这一点。
判断行输出变压器损坏要慎重,因为显示器行输出变压器不但价格较贵而且不易购到,当然行偏转线圈更是如此。
彩电电源开关管损坏常见原因
开关管损坏分为过压损坏和过流损坏，开关管损坏后在更换的同时要查清损坏原因，否则会屡换屡烧，下面就是CRT彩电电源开关管常见损坏原因
1．软启动电路失效
2．开关管集成电路板尖峰吸收电路失效
3．正反馈过强
4．定时电容失效漏电
5．稳压电路中的去耦电容失效
6．稳压电路的负反馈开环
7．开关管发射极限流电阻过大
8．开关变压器短路或脱焊
9．整流桥损坏
10．开关管与散热片之间的绝缘不良
11．开关管性能不良或功率太小
12．+B整流二极管击穿或开路
13．输入的交流电压过高或过低
14+300V滤波电容失效
15彩电高压包对开关管散热片放电。
彩电开机瞬间烧行管的判断故障的方...
浏览本站经常碰到瞬间烧行管的帖子，作为一个老生常谈的话题还是想与大家分享一下本人多年来的拙见与经验，如有不当之处还望多多指教。
损坏行管有过流与过压二种情况。
瞬间损坏的原因主要有：行频严重偏低、使行扫描过程时间较长，行管导通程度增强。
行偏转线圈内部严重匝间短路、使行管的负载加重，行电流加大。
行逆程电容容量失效使行管C极上的逆程反峰电压增大造成行管击穿损坏。
遇此故障往往损失几只行管，所认关健在于区分故障属于哪一原因引起，方法如下。
取一500MA保险串接于行管C极间焊开行偏转红或篮线、―――断开行偏转可使行管集电极其交流DB降掉将一半，行管负载减轻、电流变小、逆程电压变低、即使出现很严重的短路行管乜难烧。
―――使屏幕出现一垂直一亮线仔细听机器声音，以找出故障突破点。
当行频低时，行管导通时间变长，C极反峰电压增高，此时屏幕亮线很亮，且伴有叽饥声。
若果还来不及听到机器的声音而炸保险那么行频己低得很严重了。
若行偏转匝间短路、则亮度正常，机子基本无异响。
若亮度很暗则行变损坏，但这种情况不会瞬间烧行管，也不作讨伦，但最常见。
若逆程电容失效或开路则会引起保险丝不及时烧断而行管会首先短路损坏。
屡烧行管的检修方法烧行管的原因主要有1、行电压过高。
2、行激励不足。
3、行管的参数不良。
4、散热不良。
5、行频不稳过高过底。
6、行逆程电容容量下降行管损坏是维修显示器时最常见的问题,而屡坏行管更是令人头疼的一件事,那么发生问题的根源何在呢?一般来讲造成行管损坏的原因有以下几种：1.行管质量有难以预见的缺陷,使用中自然损坏。
2.逆程电容容量减小或开路使行逆程脉冲幅度异常升高。
3.行电源电压过高使行逆程脉冲幅度异常升高。
4.行负载短路、漏电引发的过流,这里的行负载是指行输出变压器、偏转线圈、S校正电容等元件。
5.行频过高或过低。
6.行激励不足。
7.行阻尼二极管特性变坏。
8.人为因素。
在实际维修中第1种情况是造成行管损坏的主要原因,一般更换行管即可。
第2种情况引发故障的多是逆程电容开焊造成的。
5、7种情况实际很少发生,这里就不讲了。
第3种情况引发行管击穿较多,特别是采用降压型DC/DC变换电路的行二次开关电源的尤为突出。
当这种电源的开关管击穿时,行管往往因为行电压过高而击穿,而且当行管击穿后也会造成开关管因过流而损坏,两者互为因果,相辅相成,检修时要一一检查,不可遗漏。
值得注意的是当行电源开关管损坏后测量的结果并不都是击穿,个别会表现为D、S极导通压降增大,如不换下也会屡烧行管,我就见过这么一台Apple显示器,换了IRF9630才好。
再有降压型行二次开关电源的储能电感线圈也可能因烧毁而使行电压异常升高,从而损坏行管（有一阶段飞利浦显示器批量损坏这个电感,但好象行管没损坏,可能电路保护设计得好吧）。
关于第4种情况首先要说明的是显示器的行输出变压器工艺要求要高于彩电行输出变压器,损坏几率相当低,不应动不动就判定行包损坏。
从我接修的大量显示器看,很多维修人员并不清楚这一点。
判断行输出变压器损坏要慎重,因为显示器行输出变压器不但价格较贵而且不易购到,当然行偏转线圈更是如此。
一般多频显示器中至少有两个S校正电容,我们可以依据位置的不同可以分别称之为上S校正电容、下S校正电容。
高清电视行管损坏原因探索行管损坏的原因很多，如激励不足、行振荡不良或高压打火等等均会造成这类故障。
虚焊的问题也比较多,原则上是首先检查一遍虚焊的地方；高压打火，比如高压帽子因为环境潮湿，灰尘多，出现的瞬间放电，可损坏行管和场块等电路。
很多机型高压线本身绝缘程度降低的漏电也会烧行管。
逆程电容，S校整电容；尤其是现在的电容质量没有保障。
还有最常见也是故障率较高的是行逆程脉冲取样电容（非逆程电容）漏电,烧焦,开裂所至.型号多为;2KV/471-681蓝色瓷片.先期现象为图象有拉丝或行不同步,图象右侧有不规则阴影高清电视机激励不足烧行管的电视机,判断为行推动管坏(包括性能不良)的,用原型号的行推动管C2383是可以的，只不过不能用市场上购买的,必须用海信公司的,市场上的C2383的放大倍数不行.也可用C3807代换。
高清机CRT出现兰光也会坏行管,这种只能代换行管再开机,一开出现吱一声就又坏行管,一般换行管开机都需要眼睛不眨地看着CRT管和高压包处，已便即时反应作出处理。
给数字板供电的三端稳压器开焊时，不定时烧行管。
偶尔不能开机。
比如，海信HDP3406D行管损坏多数是由于解码板上TDA9332H的20脚和21脚外接的12MHZ晶振不良所致。
海信的HDP系列开机烧行管，很多是行激励三极管C2383性能不良。
更换同型号管子也不能排除故障，在损坏行管的前期，可以看到光栅拉丝。
需要更换D669三极管即可排除故障。
海信高清电视机损坏行管还有一个比较普遍的现象就是,取逆程脉程的电容681的,打火损坏的,(海信的高清电视机的逆程脉程一般都是从行管的集电极对地用电容分压的方式取得的。
一台海信的DP2999屡损行管,故障原因是行推动变压器供电的整流管虚焊(VD406和VD406A,两管并联)在行推动管之前加有一级推挽放大的部分海信高清电视，易出现不定期烧行管故障，原因是原机所用的推挽放大管V404（2SC1815）、V405（2SA1015)质量差的原因一台海信DP2906G高清老是烧行管最后是行推动至行管基极电阻组值由0.68欧增大至2.5欧所至，这种机型电阻值不能大于1Ω大于1Ω就烧会行管。
.我遇到一例海尔34寸高清机器烧行管，电压正常,逆程电容正常，代换了数字板，可还是开机就烧行管。
后来代换了行输出变压器，故障排除.2.高清的虚焊的问题比较多,还有数字板问题多！！！！！！3.创维的机器逆程电容减小是关键4.S校正电容损坏也是不可忽视的原因5.TCL N21机芯烧行管，C808虚焊占很大比例。
因此，当行管损坏时，一定要补焊一下C8086.一台海信HDP2907M行管坏，上下阻尼管也连带击穿，换后左右枕形失真，行管发热快。
查枕校管正常，进总线调数据无效，换TDA9332H故障排除。
7.海信的HDP系列开机烧行管，很多都是行激励三极管C2383性能不良。
更换同型号管子也不能排除故障，在损坏行管的前期，可以看到光栅拉丝。
需要更换D669三极管即可排除故障。
8.海尔采用TDA9116、9118芯片的系列高清彩电，烧行管一般是9116本身的AFC 和行定时电容性能不良，导致行频异常，损坏行管。
还有就是高压打火。
比如高压帽子因为环境潮湿。
灰尘多，出现的瞬间放电。
、可损坏行管和场块等电路。
9.给数字板供电的三端稳压器开焊时，不定时烧行管。
偶尔不能开机。
10.高清行管损坏原因;最常见也是故障率较高的是行逆程脉冲取样电容[并非是逆程电容]漏电,烧焦,开裂所至.先期现象;图象有拉丝或行不同步,图象右侧有不规则阴影.型号多为;2KV/471-681蓝色瓷片.11.TDF2988开机及烧行管的,一般是数字盒里的12M晶振坏,还有就是逆程电容坏，高清电视机激励不足烧行管的电视机,判断为行推动管坏(包括性能不良)的,用原来的行推动管C2383是可以的只不过不能用市场上购买的,必须用海信公司的,市场上的C2383的放大倍数不行,这个我遇到过,还拿示波器测量过推动波形。
另外海信高清电视机损坏行管还有一个比较普遍的现象就是,取逆程脉程的电容681的,打火损坏的,(海信的高清电视机的逆程脉程一般都是从行管的集电极对地用电容分压的方式取得的)以上是我在维修过程中积累的12、一台创维29寸高清机开始烧行管没查出原因就换上好了。
彩电屡损行管或电源管故障检修方法与技巧(2011-07-08 17:30:56)1、彩电行扫描电路的故障原因分析2007年04月30日星期一19:42一、行激励管和行输出管的发射结电压及集电极直流电压测量法通过测量行输出管集电极电压，可判断行输出级是否存在直流短路；电压正常则表明不存在直流短路，但不能据此肯定输出级不存在开路故障。
通过测量行输出管发射结电压可判断故障在行输出级或在其前的电路。
这个发射结电压通常为正负0.25V以内的正偏或反偏，这与行推动变压器的激励方式和脉冲强弱有关。
如果发射结电压正常，说明行输出管以前的电路基本正常；如果发射结无电压，说明行推动级未提供激励脉冲或行管发射结击穿。
行激励管正常工作时，发射结偏压为0.4V。
偏压正常说明行振荡电路输出正常的行频脉冲；偏压大小或无偏压说明行振荡电路工作异常或行激励管发射结击穿；偏压超过0.75V则使激励管饱和导通，会使其集电极电压力0，此也为行振荡电路工作异常。
二、行推动空压器初级短路法若行输出管集电极电压明显低于正常值，可通过短路行推动变压器初级绕组来判断行输出级存在直流短路还是交流短路。
短路后行管基极无输入脉冲，行管不工作于脉冲状态。
因此，如果短路后行管集电极电压恢复正常，便说明行输出级存在交流短路，常见故障是行偏转线圈局部短路、行输出变压器内部匝间短路或其负载短路。
若短路后行管集电极电压仍然偏低，便说明行输出级存在直流短路，常见故障为行管ce极间漏电、阻尼二极管不良或逆程电容漏电。
请注意，这种方法对某些彩电不适用。
例如，某些彩电采用锁频式开关电源，由行逆程脉冲去同步开关电源，在行电路不工作时，开关电源的输出电压会下降。
如果缺少这方面的经验，会误认为行输出级存在直流短路：又如，某些自激式开关电源如三洋83P机心和福日F91PPTDA两片机的电源的主输出电压，在行输出级不工作时会因为负载减轻而上升到143V 和130V，可能会引发不应有的故障。
彩电屡烧行管的原因分类
1、开关电源输出电压偏高
由于电源稳压系统出现故障，不能稳压，导致 B+电压上升。
如果 B+电压超
过 10%以上，会产生行管击穿损坏现象。
这时应重点检查取样电路，误差放大器和脉宽控制电路的元件。
另外，若电网电压太高，超过了开关电源允许的稳压值范围，也会造成开关电源输出电压偏高。
2、二次供电稳压电路异常，导致二次供电过高
正常情况下，显示器开机时，由于缓启动电路的存在，B＋的电压是慢慢升
高，而不是开机后直接跳为高电压。
如果缓启动电容失容损坏，就会造成开机时电压立即跳升，同时电压不稳，容易造成烧行管。
还有，二次供电采样电压路和稳压电路元器件损坏，也会造民二次供电异
常。
3、行偏转线圈或行输出变压器局部短路
行偏转线圈奁行输出变压器发热后，因漆包线的绝缘性能下降而产生局部短路，如果保护电路性能不佳，则会引起行管损坏。
这时可与同型号正常机器相比较，通过测量行输出级电流来判断。
如果开机瞬间马上烧坏行管，此时用手摸散热片的温度较高，则说明是行偏转线圈或行输出变压器有短路，引起行管过流击
穿。
4
、行频过低
因为流过行偏转线圈电流的最大值与行正程扫描时间成正比，即行频越低，
周期越长，行正程时间相应变长，结果使行偏转电流上升，当超过行管所承受的电流最大值时，使用行管烧坏。
因此，在调整行频时，应避免使用行频长期处于偏低状态。
显示器的行频是由 MCU检测行场信号后，根据显示模式自动切换产生，一般不会出现行频过低现象。
5、行逆程时间过短
在行逆程期间，会产生很高的反峰脉冲电压，这就要求行逆程电容，行输出管，阻尼二极管等元件具有很高的耐压能力。
当行逆程电容容量变小，失效或开路时，反峰脉冲电压上升，一旦超过行管的耐压值，就会出现行管换一只烧一只的结果。
此时，迅速用手摸行管的散热片，若温度与未开机前差不多，则说明是因为逆程电容开路而引起的过压击穿。
解决方法：是将行逆程电容全部换新。
6、行激励不足
如果行激励不足，行管不能迅速饱和，导致行管内阻变大，使用行扫描线*
变差；如果行激励不足，行管不能迅速地截止，使用行管长时间地处于有电流流过的不正常工作状态，将造成行输出电路的功耗增加，引起行输出管发烫。
一旦超过行管功耗的极限值，则会使用行管再度烧坏。
其时间间隔有快有慢，有的则开机就烧行管；有的过一段时间才会烧行管。
若时间间隔长，不防用示波器观察激励级的
波形，可帮助找到故障原因。
造成行激励不足的原因有：行激励管性能不良；行激励变压器的供电电阻阻
值增大；行激励变压器的周围元件有虚焊；行激励变压器初级烧组上的滤波电容变质；行振荡电路的晶振不良；集成电路中行振荡电路单独供电脚的外接电容失效造成滤波不良。
、环境潮湿
7
这使用行输出变压器周围元件漏电，或者因散热不良(如将彩电置于柜内，
或维修时行管与散热板上的固定螺丝未拧紧)，行管过热，使其耐压降低，最终导致损坏行管。
、行偏转线圈开路
8
此时行扫描正程后半段行管导通的时间将会大于其截止时间，使用行管在逆
程时间内也短暂导通，导致行管损坏。
因此，维修时要特别小心，在行偏转线圈及其回路开路的情况下，如果长时间通电检修，是极危险的。
9、行扫描电路中元件存在不稳定或老化，损坏短路等问题。
如 S 校正电容短路，枕校电路元件短路，使行电流大增，造成行管因过流
而击穿。
此外，阻尼二极管开路，自举升压电容短路，高压电泄露(如高压打火，高
压线穿孔)，行管质量差，显像管内部跳火，AFC 电路故障等，也会造成行管过流击穿。
10、开关电源中的行脉冲信号耦合电容，取样电压滤波电容失容。
受附近大功率元件高温烘烤后，电容失容，导致行管击穿。
11、行包（FBT 回扫变压器）或行中心调整线圈，枕校变压器，行管，
逆程二极管等引脚虚焊
虚焊是显示器元件损坏大敌，开关电源变压器，电源管，行管，行包，逆
程二极管，逆程电容，行中心调整线圈都工作在大电流，高电压环境，虚焊会造成瞬间的接通与截止，尖峰电压很容易烧毁电源管和行管。
12、行管型号不对或行管放大倍数相差太大，或使用了内置阻尼二极管
或阻尼电阻的行管
我们在测量行扫描电路的、关键点电压时，也要注意测量方法，如果测量方
法不当也会瞬间烧行管。
13
、高压打火，也是造成行管损坏的一种原因
高压包在使用三到五年后，由于绝缘介质的老化，容易出现高压打火现象。
高压打火可能发生在高压包内部，也可能发生在高压包对接地装置，也可能是高
压嘴周围打火，或高压线穿孔，高压打火出现会造成高压不稳，瞬间的放电导致
行管负载变化异常造成行管烧毁。
行管是行输出电路中非常重要的元件. 对于屡烧行管的故障, 常常会令新手束手无策, 许多师傅也是凭经验维修, 对原理未作深入研究. 本文将侧重于理论分析, 对屡烧行管的故障检修进行探讨烧行管的根本原因不外乎有三种:
1. 过压, 行管C极行逆程脉冲过高, 大于行管
的C-E反向击穿电压.
2. 过流, 指行输出管负载有短路故障, 造成行电流过大而损坏.
3. 功耗过大, 指行激励不足,不能使行管工作在饱和状态致其功耗增大而损坏.。
