彩电烧行管的检修方法
彩电烧行管的检修方法：
1. 拆卸彩电机壳：先拔掉插头，卸掉输入输出端子板，拆下机壳上的螺丝，拆下面板等组件。

2. 垂直打开：用两人将机身托起，垂直打开，注意避免摔伤彩管。

3. 检查彩管：检查彩管上有无碰撞痕迹、旋转开关是否正常等问题。

4. 焊接检查：检查烧毁、松动、变形等焊接点。

5. 电阻检查：检查电机的外壳、电磁线圈、变压器和电容器等等。

6. 电容检查：对各种类型的电容进行检查，如电离电容、固体电容等。

7. 集成电路检查：对集成电路进行检查，如是否发霉、保护管等。

8. 替换损坏的元件：对于发现的故障，需要替换损坏元件。

9. 电路图及手册检查：对于莫名其妙的难以检查的问题，需要查看电路图及手册。

10. 检查灯丝线圈：检查彩管灯丝线圈的连接情况。

11. 进行调整：对于电阻、磁阻和色阶等进行调整。

12. 最后组装：将进行检修工作的彩电按步骤进行组装。

高清电视正常行电流是450--500MA。

21以下的也在300--400之间。

29的高清260简直不可思议。

日本的技术够先进的，他们设计的29电视也在400左右。

1、开关电源输出高压偏高由于电源稳压系统出故障，不能稳压，导致+B 电压上升。

如果+B 电压超过10%以上，会产生行管击穿损坏现象。

这时应重点检查取样电路、误差放大器和脉宽控制电路的元件。

另外，若电网电压太高，超过了开关电源允许的稳压值范围，也会造成开关电源输出电压偏高。

2、行偏转线圈或行输出变压器局部短路行偏转线圈或行输出变压器发热后，因漆包线的绝缘性能下降而产生局部短路，如果保护电路性能不佳，则会引起行管损坏。

这时可瑟同型号正常机器相比较，通过测量行输出级电流来判断。

如果开机瞬间马上就烧坏行管，此时用手摸散热片的温度较高，则说明是行偏转线圈或行输出变压器有短路，引起行管过流击穿。

3、行频过低因为流过行偏转线圈电流的最大值与行正程扫描时间成正比，即行频越低，周期越长，行正程时间相应变长，结果使行偏转电流上升，当超过行管所承受的电流最大值时，使行管烧坏。

因此，在调整行频时，应避免使行频长期处于偏低状态。

4、行逆程时间过短。

在行逆程期间，会产生很高的反峰脉冲电压，这就要求行逆程电容、行输出管、阻尼二极管等元件具有很高的耐压能力。

当行逆程电容容量变小、失效或环节路时，反峰脉冲电压上升，一旦超过行管的耐压值，就会出现行管换一只烧一只的结果。

此时，迅速用手摸行管的散热片，若温度与未开机前差不多，则说明是因为逆程电容开路而引起的过压击穿。

解决方法，是将行逆程电容全部换新。

5、行激励不足如果行激励不足，行管不能迅速饱和，导致行管内阻变大，使行扫描纯正性变差；如果行激励不足，行管不能迅速地截止，使行管长时间地处一动有电流渡过的不正常工作状态，将造成行输出电路的功耗增加，引起行输出管发烫。

一旦超过行管功耗的极限值，则会使行管再度烧坏。

其时间间隔有快有慢，有的刚开机就烧坏行管，有的过一段时间才烧坏行管。

彩电开机瞬间烧行管的判断故障的方...
浏览本站经常碰到瞬间烧行管的帖子，作为一个老生常谈的话题还是想与大家分享一下本人多年来的拙见与经验，如有不当之处还望多多指教。

损坏行管有过流与过压二种情况。

瞬间损坏的原因主要有：行频严重偏低、使行扫描过程时间较长，行管导通程度增强。

行偏转线圈内部严重匝间短路、使行管的负载加重，行电流加大。

行逆程电容容量失效使行管C极上的逆程反峰电压增大造成行管击穿损坏。

遇此故障往往损失几只行管，所认关健在于区分故障属于哪一原因引起，方法如下。

取一500MA保险串接于行管C极间焊开行偏转红或篮线、―――断开行偏转可使行管集电极其交流DB降掉将一半，行管负载减轻、电流变小、逆程电压变低、即使出现很严重的短路行管乜难烧。

―――使屏幕出现一垂直一亮线仔细听机器声音，以找出故障突破点。

当行频低时，行管导通时间变长，C极反峰电压增高，此时屏幕亮线很亮，且伴有叽饥声。

若果还来不及听到机器的声音而炸保险那么行频己低得很严重了。

若行偏转匝间短路、则亮度正常，机子基本无异响。

若亮度很暗则行变损坏，但这种情况不会瞬间烧行管，也不作讨伦，但最常见。

若逆程电容失效或开路则会引起保险丝不及时烧断而行管会首先短路损坏。

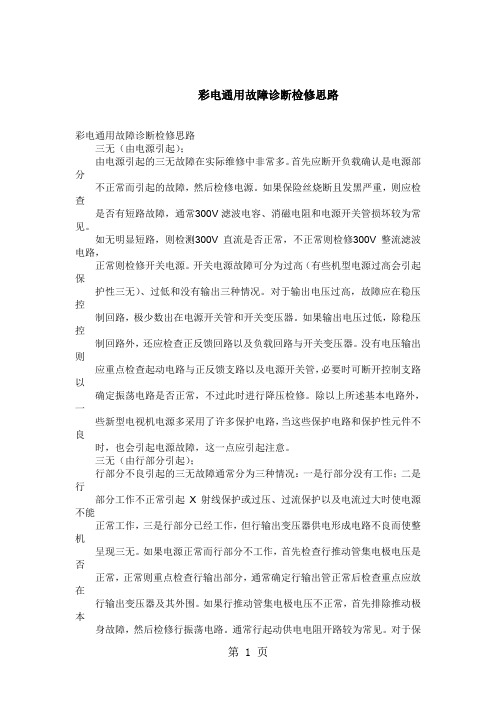

彩电通用故障诊断检修思路彩电通用故障诊断检修思路三无（由电源引起）；由电源引起的三无故障在实际维修中非常多。

首先应断开负载确认是电源部分不正常而引起的故障，然后检修电源。

如果保险丝烧断且发黑严重，则应检查是否有短路故障，通常300V滤波电容、消磁电阻和电源开关管损坏较为常见。

如无明显短路，则检测300V直流是否正常，不正常则检修300V整流滤波电路，正常则检修开关电源。

开关电源故障可分为过高（有些机型电源过高会引起保护性三无）、过低和没有输出三种情况。

对于输出电压过高，故障应在稳压控制回路，极少数出在电源开关管和开关变压器。

如果输出电压过低，除稳压控制回路外，还应检查正反馈回路以及负载回路与开关变压器。

没有电压输出则应重点检查起动电路与正反馈支路以及电源开关管，必要时可断开控制支路以确定振荡电路是否正常，不过此时进行降压检修。

除以上所述基本电路外，一些新型电视机电源多采用了许多保护电路，当这些保护电路和保护性元件不良时，也会引起电源故障，这一点应引起注意。

三无（由行部分引起）；行部分不良引起的三无故障通常分为三种情况：一是行部分没有工作；二是行部分工作不正常引起X射线保护或过压、过流保护以及电流过大时使电源不能正常工作，三是行部分已经工作，但行输出变压器供电形成电路不良而使整机呈现三无。

如果电源正常而行部分不工作，首先检查行推动管集电极电压是否正常，正常则重点检查行输出部分，通常确定行输出管正常后检查重点应放在行输出变压器及其外围。

如果行推动管集电极电压不正常，首先排除推动极本身故障，然后检修行振荡电路。

通常行起动供电电阻开路较为常见。

对于保护电路动作所引起的三无，应首先确定是什么保护动作。

方法是逐一断开各保护支路予以排除，然后分别检查。

对X射线保护或过压保护应重点检查行频是否过低和行逆程电容是否变小，对过流保护或电流过大使电源不能正常工作应重点检查行输出变压器和其负载电路。

至于行部分已经工作而三无的情况则比较简单，主要是检查高压、中压和低压供电电路是否正常以及灯丝供电是否正常。

彩电检测行管b极电压的作用和烧行管的原因分析行电路彩电检测行管b极电压的作用和烧行管的原因分析彩电检测行管b极电压的作用和烧行管的原因分析彩电检测行管b极电压的作用和烧行管的原因分析在彩电故障的检修中，行管的C极电压能反映出电源，行扫描，显像管附属电路等很多问题，但对于行管，特别是屡烧行管的故障，如果只测一下行管C极的电压，还是很难准确判断，在平时维修过程中经常遇到烧行管、屡烧行管的故障实在让人头疼，初学者甚至不敢再修下去，就算是比较有经验的维修人员也感到棘手，因为烧行管的原因很多，遇到此类故障不经仔细的分析和判断就贸然换行管，结果是故障未排除，再损失一只行管，所以，觉得测一下C极电压很重要，但行管的b极更能反映出问题。

行管b极电压正常值为-0.1-0.3V之间，如果b极电压在这个范围内，说明行AFC、行振，行推动是正常的，如要b极电压负值越大，说明行推动不足将导致行电流过大烧行管，如果b极电压值负值越小，说明行频过低，将导致行电流过大，行逆程脉冲过高烧行管，如果b极电压为0，说明行推动以前的电路没有工作。

故障判断： 1.从行推动输出到行管的基极之间要么是电阻变大，要么是电感虚焊造成行激励不足； 2.行推动管虚焊 3.行推动级电阻有无虚焊或变质，或集电极滤波电容有无漏电； 4.行输出变压器有无虚焊； 5.行激励电容有无变质；6.行输出基极回路元件有无虚焊或变质这类故障的特点是：烧行管的时间总是瞬间的，烧坏的行管一般是C-E之间反向电阻变小，但也有C-E之间击穿的。

烧行管的原因一般是过流性损坏，过流时行管发生开路性损坏主要原因有： 1.行频偏低 2.行偏转线圈内部匝间短路 3.行激励不足 4.行输出变压器内部局部短路 5.S校正电容漏电。

关键是判断故障是哪一种原因引起的维修方法： 1.在行管的集电极上串联一个0.5A的保险丝（目的在于保护行管）； 2.迅速测行管的基极电压（目的判断故障在行振还是在行推动）； 3.听机内的声音，看屏幕的变化。

彩电屡损行管或电源管故障检修方法与技巧(2011-07-08 17:30:56)1、彩电行扫描电路的故障原因分析2007年04月30日星期一19:42一、行激励管和行输出管的发射结电压及集电极直流电压测量法通过测量行输出管集电极电压，可判断行输出级是否存在直流短路；电压正常则表明不存在直流短路，但不能据此肯定输出级不存在开路故障。

通过测量行输出管发射结电压可判断故障在行输出级或在其前的电路。

这个发射结电压通常为正负0.25V以内的正偏或反偏，这与行推动变压器的激励方式和脉冲强弱有关。

如果发射结电压正常，说明行输出管以前的电路基本正常；如果发射结无电压，说明行推动级未提供激励脉冲或行管发射结击穿。

行激励管正常工作时，发射结偏压为0.4V。

偏压正常说明行振荡电路输出正常的行频脉冲；偏压大小或无偏压说明行振荡电路工作异常或行激励管发射结击穿；偏压超过0.75V则使激励管饱和导通，会使其集电极电压力0，此也为行振荡电路工作异常。

二、行推动空压器初级短路法若行输出管集电极电压明显低于正常值，可通过短路行推动变压器初级绕组来判断行输出级存在直流短路还是交流短路。

短路后行管基极无输入脉冲，行管不工作于脉冲状态。

因此，如果短路后行管集电极电压恢复正常，便说明行输出级存在交流短路，常见故障是行偏转线圈局部短路、行输出变压器内部匝间短路或其负载短路。

若短路后行管集电极电压仍然偏低，便说明行输出级存在直流短路，常见故障为行管ce极间漏电、阻尼二极管不良或逆程电容漏电。

请注意，这种方法对某些彩电不适用。

例如，某些彩电采用锁频式开关电源，由行逆程脉冲去同步开关电源，在行电路不工作时，开关电源的输出电压会下降。

如果缺少这方面的经验，会误认为行输出级存在直流短路：又如，某些自激式开关电源如三洋83P机心和福日F91PPTDA两片机的电源的主输出电压，在行输出级不工作时会因为负载减轻而上升到143V 和130V，可能会引发不应有的故障。

彩电屡损行管的检修(上)
孙德印
【期刊名称】《电子世界》
【年(卷),期】2001(000)007
【摘要】@@ 在彩色电视机中行输出管(以下简称行管)工作在大电流、高电压的工作状态,其故障率较高.正常情况下,属于行管本身故障,更换同规格行管后即可修复.但是,行管损坏后,有时换上新管,开机瞬间当即损坏行管;有时几小时甚至几十天后才损坏行管.笔者根据30余年的检修实践,总结了屡损行管的检修方法,拟与同行们共同探讨.
【总页数】2页(P56-57)
【作者】孙德印
【作者单位】无
【正文语种】中文
【中图分类】TN94
【相关文献】
1.索尼S系列彩电屡损行输出管的检修 [J], 孙德印
2.彩电屡损行管的检修(下) [J], 孙德印
3.快乐M2529彩电屡损电源厚膜块分析与检修 [J], 华雷广
4.春兰彩电屡损场块和行管的检修 [J], 刘肖和
5.创维彩电屡损行管的检修 [J], 田立昌
因版权原因，仅展示原文概要，查看原文内容请购买。

彩电烧行管的检修方法一、背景介绍彩电烧行管是彩电的核心部件之一，负责显示图像。

然而，由于长期使用或其他原因，彩电烧行管可能会出现故障或损坏。

为了保证彩电的正常运行，需要对彩电烧行管进行检修。

本文将介绍彩电烧行管的检修方法。

二、检查前的准备工作1. 断电：在检修彩电烧行管之前，务必断开电源，以免发生触电事故。

2. 防静电：彩电烧行管对静电非常敏感，检修时需要进行防静电措施，如穿戴防静电手套、使用防静电垫等。

三、检查外观1. 检查外壳：检查彩电烧行管的外壳是否有明显的破损或变形。

2. 检查连接线：检查连接彩电烧行管的各种线缆是否完好，无接触不良或松动现象。

四、检查电路1. 检查电源：使用万用表检测彩电烧行管的电源是否正常，电压是否稳定。

2. 检查驱动电路：检查彩电烧行管的驱动电路是否正常，如有需要，可以使用示波器进行检测。

五、检查图像显示1. 调整亮度和对比度：使用彩电遥控器或面板上的亮度和对比度调节按钮，观察彩电烧行管上的图像是否清晰、亮度和对比度是否正常。

2. 检查色彩准确性：使用彩电遥控器或面板上的色调调节按钮，观察图像中的颜色是否准确，是否有色偏现象。

3. 检查图像稳定性：观察彩电烧行管上的图像是否稳定，是否有闪烁或抖动现象。

六、检查声音输出1. 调整音量：使用彩电遥控器或面板上的音量调节按钮，观察彩电烧行管的声音输出是否正常，音量是否可调。

2. 检查音质：观察彩电烧行管的声音输出是否清晰，无杂音或失真现象。

七、其他检查1. 检查按键：检查彩电烧行管上的按键是否灵敏，是否有卡键或失灵现象。

2. 检查遥控功能：使用彩电遥控器对彩电烧行管进行遥控操作，检查遥控功能是否正常。

八、故障排除如果在检查过程中发现了故障，可以根据具体情况进行相应的排除措施。

常见的故障包括图像不显示、图像模糊、声音失真等。

可以参考彩电烧行管的使用说明书或者咨询专业人士进行故障排除。

九、注意事项1. 安全第一：在检修彩电烧行管时，务必注意安全，避免触电和其他意外事故的发生。
