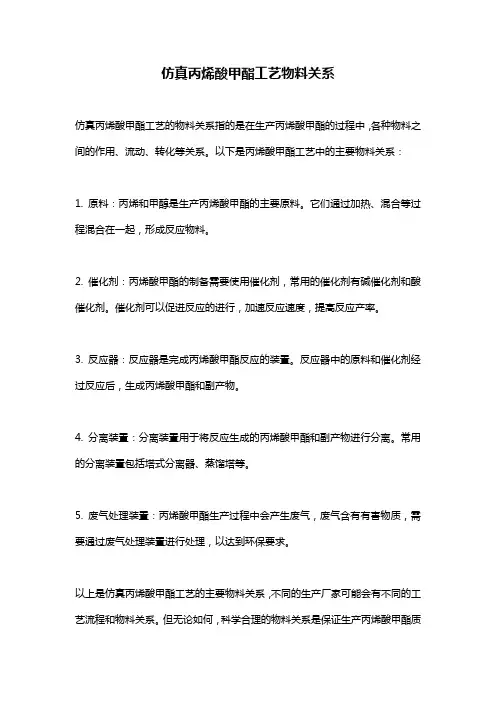

仿真丙烯酸甲酯工艺物料关系
仿真丙烯酸甲酯工艺的物料关系指的是在生产丙烯酸甲酯的过程中，各种物料之间的作用、流动、转化等关系。

以下是丙烯酸甲酯工艺中的主要物料关系：
1. 原料：丙烯和甲醇是生产丙烯酸甲酯的主要原料。

它们通过加热、混合等过程混合在一起，形成反应物料。

2. 催化剂：丙烯酸甲酯的制备需要使用催化剂，常用的催化剂有碱催化剂和酸催化剂。

催化剂可以促进反应的进行，加速反应速度，提高反应产率。

3. 反应器：反应器是完成丙烯酸甲酯反应的装置。

反应器中的原料和催化剂经过反应后，生成丙烯酸甲酯和副产物。

4. 分离装置：分离装置用于将反应生成的丙烯酸甲酯和副产物进行分离。

常用的分离装置包括塔式分离器、蒸馏塔等。

5. 废气处理装置：丙烯酸甲酯生产过程中会产生废气，废气含有有害物质，需要通过废气处理装置进行处理，以达到环保要求。

以上是仿真丙烯酸甲酯工艺的主要物料关系，不同的生产厂家可能会有不同的工艺流程和物料关系。

但无论如何，科学合理的物料关系是保证生产丙烯酸甲酯质
量和生产效率的重要保障。

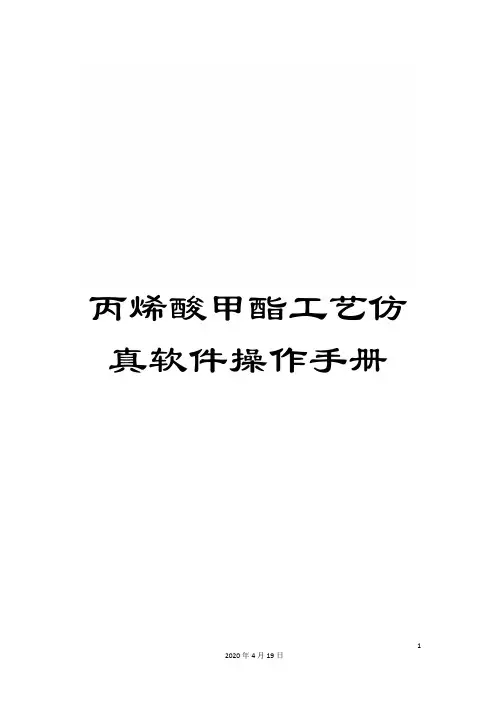

丙烯酸甲酯工艺仿真软件操作手册12020年4月19日嘉兴学院丙烯酸甲酯工艺仿真操作手册北京东方仿真软件技术有限公司5月目录第一章生产原理及工艺特点................................. 错误!未定义书签。

第二章生产流程说明............................................. 错误!未定义书签。

第三章设备一览表................................................. 错误!未定义书签。

第四章主要操作条件及工艺指标 ......................... 错误!未定义书签。

第五章操作规程 .................................................... 错误!未定义书签。

第六章操作界面 ................................................. 错误!未定义书签。

12020年4月19日第一章生产原理及工艺特点在该单元中丙烯酸与甲醇反应，生成丙烯酸甲酯，磺酸型离子交换树脂被用作催化剂。

1.1 酯化反应原理丙烯酸与醇的酯化反应是一种生产有机酯的反应。

其反应方程式如下：CH2=CHCOOH+CH3OH <==>CH2=CHCOOCH3+H2O这是一个平衡反应，为使反应有向有利于产品生成的方向进行，采用一些方法，一种方法是用比反应量过量的酸或醇，另一种方法是从反应系统中移除产物。

1.2 丙烯酸与甲醇的酯化反应（1）酯化反应器的主反应酯化反应器的主反应的化学方程式如下：H+(IER)*CH2=CHCOOH+CH3OH <==> CH2=CHCOOCH3+H2OAA MEOH MA*IER指离子交换树脂22020年4月19日（2）酯化反应器的副反应CH2=CHCOOH十2CH3OH———> (CH3O)CH2CH2COOCH3+H2OMPM：(3-甲氧基丙酸甲酯)H+(IER)*2CH2=CHCOOH十CH3OH ———> CH2=CHCOOC2H4COOCH3+H2O D-M(3-丙烯酰氧基丙酸甲酯／二聚丙烯酸甲酯)H+(1ER)CH2=CHCOOH+CH3OH———>HOC2H4COOCH3HOPM(3-羟基丙酸甲酯)H+(1ER)CH2=CHCOOH+CH3OH ——>CH3OC2H4COOHMPA(3-甲氧基丙酸)H+(1ER)2CH2=CHCOOH———>CH2=CHCOOC2H4COOHD-AA(3·丙烯酰氧基丙酸／二聚丙烯酸)其它副产物是由于原料中的杂质的反应而形成的。

间歇反应釜单元仿真培训系统北京东方仿真软件技术有限公司2009年1月目录一、工艺流程简述 (2)1、工艺说明 (2)2、设备一览 (2)二、间歇反应器单元操作规程 (3)1、开车操作规程 (3)2、热态开车操作规程 (5)3、停车操作规程 (5)5、仪表及报警一览表 (7)三、事故设置一览 (7)四、仿真界面 (7)一、工艺流程简述1、工艺说明间歇反应在助剂、制药、染料等行业的生产过程中很常见。

本工艺过程的产品（2—巯基苯并噻唑）就是橡胶制品硫化促进剂DM（2,2-二硫代苯并噻唑）的中间产品，它本身也是硫化促进剂，但活性不如DM。

全流程的缩合反应包括备料工序和缩合工序。

考虑到突出重点，将备料工序略去。

则缩合工序共有三种原料，多硫化钠（Na2Sn）、邻硝基氯苯（C6H4CLNO2）及二硫化碳（CS2）。

主反应如下：2C6H4NCLO2＋Na2Sn→C12H8N2S2O4+2NaCL+(n-2)S↓C12H8N2S2O4+2CS2+2H2O+3Na2Sn→2C7H4NS2Na+2H2S↑+3Na2S2O3+(3n+4)S↓副反应如下：C6H4NCLO2＋Na2Sn＋H2O→C6H6NCL+Na2S2O3+S↓工艺流程如下：来自备料工序的CS2、C6H4CLNO2、Na2Sn分别注入计量罐及沉淀罐中，经计量沉淀后利用位差及离心泵压入反应釜中，釜温由夹套中的蒸汽、冷却水及蛇管中的冷却水控制，设有分程控制TIC101（只控制冷却水），通过控制反应釜温来控制反应速度及副反应速度，来获得较高的收率及确保反应过程安全。

在本工艺流程中，主反应的活化能要比副反应的活化能要高，因此升温后更利于反应收率。

在90℃的时候，主反应和副反应的速度比较接近，因此，要尽量延长反应温度在90℃以上时的时间，以获得更多的主反应产物。

2、设备一览R01：间歇反应釜VX01：CS2计量罐VX02：邻硝基氯苯计量罐VX03：Na2Sn沉淀罐PUMP1：离心泵二、间歇反应器单元操作规程1、开车操作规程本操作规程仅供参考，详细操作以评分系统为准。
