贴片机的工作原理
1 贴片机的工作原理
贴片机是一种高精度、高效率的自动化机械设备。
它可以自动完成对各种电子电路元件（如芯片、半导体分立器件等）在印刷电路板上的定位和组装，包括放置、焊接、检测等多项工艺，同时还能实现应用编程安装和内部调试，从而节省了时间成本。
贴片机的基本原理是通过一种机械装置，将一种元件储存在带有吸盘的夹头内，然后夹头动作把元件放置在PCB板上的合适之处，接着，夹头由于内部的步进电机的控制，它的上下移动精度可以达到几十微米，但元件放置的位置和精度可以达到几千分之几，然后，夹头会把元件固定在PCB板上，最后使用另外一个夹头把电极进行焊接，组装完成最终产品。
贴片机通常使用X，Y轴和Z轴三种轴为主，X，Y轴由于夹头的位置，内部装有电机及传动装置，用来控制贴片夹头的精确定位，类似于CNC机床设备；而Z轴方面是贴片机的上下升降电机，主要是负责定位放置元件到PCB板上，然后使用焊锡下料夹头把电极进行焊接，机械原理相对简单，主要是以减速电机来控制推进位置。
贴片机自动完成PCB板上元件的贴装和焊接，取代了传统人工完成的贴装，可以大大提高工作效率，实现精度贴片以及低成本贴片，是信息电子系统制造所不可缺少的设备。
贴片机的技术和原理贴片机是一种用于电子产品生产中的自动化设备，其主要功能是将电子元器件精确地贴装在电路板上。
贴片机的技术和原理涉及到多个方面，包括机械结构、图像处理、自动控制等。
一、机械结构贴片机的机械结构是实现元器件精确贴装的基础。
通常，贴片机由进料装置、传送装置、贴装头、图像识别系统和控制系统等组成。
1. 进料装置：进料装置用于将元器件从供料器中取出并送入传送装置。
常见的进料装置有震盘供料器和带轮供料器等。
2. 传送装置：传送装置用于将元器件从进料装置运送到贴装头的位置。
传送装置通常采用传送带或者线性导轨等方式。
3. 贴装头：贴装头是贴片机的核心部件，负责将元器件精确地贴装在电路板上。
贴装头通常包括吸嘴、吸嘴更换装置和吸嘴控制装置等。
4. 图像识别系统：图像识别系统用于对电路板上的位置标记或图案进行识别，以确定元器件的贴装位置。
常见的图像识别技术包括CCD摄像头和光源等。
5. 控制系统：控制系统是贴片机的核心，用于控制整个贴装过程。
控制系统通常包括运动控制、图像处理和数据处理等模块。
二、图像处理贴片机的图像处理技术主要用于元器件的识别和定位。
在贴装过程中，贴片机通过拍摄电路板上的位置标记或图案，利用图像处理算法来识别元器件的贴装位置。
1. 图像采集：贴片机通过CCD摄像头对电路板进行图像采集。
采集到的图像包含了电路板上的位置标记和图案等信息。
2. 图像预处理：图像预处理是对采集到的图像进行预处理，以提高后续图像处理的准确性和效率。
常见的图像预处理技术包括灰度化、二值化、滤波和边缘检测等。
3. 特征提取：特征提取是图像处理的关键步骤，通过对图像进行特征提取，可以确定元器件的贴装位置。
常见的特征提取技术包括边缘检测、角点检测和模板匹配等。
4. 定位算法：定位算法是根据特征提取的结果，对元器件的贴装位置进行计算。
常见的定位算法包括模板匹配算法、最小二乘法和神经网络等。
三、自动控制贴片机的自动控制技术用于实现贴装过程的自动化。

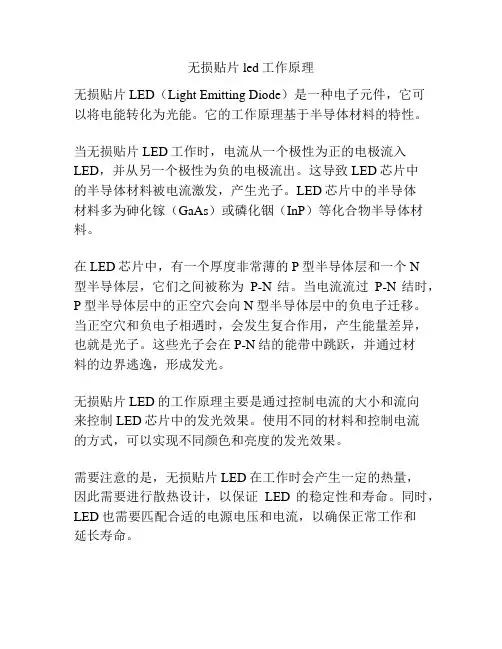

无损贴片led工作原理
无损贴片LED（Light Emitting Diode）是一种电子元件，它可
以将电能转化为光能。
它的工作原理基于半导体材料的特性。
当无损贴片LED工作时，电流从一个极性为正的电极流入LED，并从另一个极性为负的电极流出。
这导致LED芯片中
的半导体材料被电流激发，产生光子。
LED芯片中的半导体
材料多为砷化镓（GaAs）或磷化铟（InP）等化合物半导体材料。
在LED芯片中，有一个厚度非常薄的P型半导体层和一个N
型半导体层，它们之间被称为P-N结。
当电流流过P-N结时，P型半导体层中的正空穴会向N型半导体层中的负电子迁移。
当正空穴和负电子相遇时，会发生复合作用，产生能量差异，也就是光子。
这些光子会在P-N结的能带中跳跃，并通过材
料的边界逃逸，形成发光。
无损贴片LED的工作原理主要是通过控制电流的大小和流向
来控制LED芯片中的发光效果。
使用不同的材料和控制电流
的方式，可以实现不同颜色和亮度的发光效果。
需要注意的是，无损贴片LED在工作时会产生一定的热量，
因此需要进行散热设计，以保证LED的稳定性和寿命。
同时，LED也需要匹配合适的电源电压和电流，以确保正常工作和
延长寿命。
贴片机原理贴片机是一种用于电子元件贴片的自动化设备，它的工作原理是通过一系列精密的机械、光学和电子控制系统，将电子元件从供料器上取下，精准地放置到印刷电路板（PCB）上的特定位置。
在现代电子制造业中，贴片机已经成为了不可或缺的设备，它的高效、精准的贴片能力大大提高了电子制造的生产效率和质量。
首先，贴片机的工作原理是基于精密的运动控制系统。
在贴片机的运作过程中，电子元件需要从供料器上被取下，并被精准地放置到PCB上。
这就需要贴片机具备高精度的运动控制能力，以确保元件的准确贴片。
贴片机通常采用的是伺服电机驱动，通过精密的控制系统实现各个轴向的运动控制，从而实现元件的取放和定位。
其次，贴片机的工作原理还依赖于精密的视觉识别系统。
在贴片过程中，贴片机需要准确地识别PCB上的贴片位置，以及电子元件的位置和方向。
这就需要贴片机配备高分辨率的视觉识别系统，通过相机和图像处理算法实现对PCB和元件的精准识别。
这样，贴片机才能在高速运行的同时，准确地将元件贴片到PCB上的指定位置。
此外，贴片机的工作原理还包括了精密的元件供料系统。
在贴片过程中，电子元件需要从供料器上被取下，并被精准地放置到PCB上。
为了实现高效的贴片，贴片机配备了多个供料器，每个供料器上装载着不同规格和型号的电子元件。
通过精密的供料系统，贴片机能够高效地实现不同元件的快速切换和贴片。
最后，贴片机的工作原理还依赖于精密的控制软件。
贴片机的运行需要依赖于复杂的控制软件，通过对运动控制、视觉识别、元件供料等系统的精准控制，实现整个贴片过程的自动化和高效运行。
控制软件不仅需要具备高度的稳定性和可靠性，还需要具备良好的人机交互界面，以方便操作人员对贴片机进行监控和调整。
总的来说，贴片机作为现代电子制造中的重要设备，其工作原理是基于精密的运动控制、视觉识别、元件供料和控制软件等多个方面的综合应用。
通过这些精密的技术和系统的协同作用，贴片机能够实现高效、精准的电子元件贴片，为电子制造业的发展提供了重要的技术支持。
贴片机视觉系统构成原理及其视觉定位1 贴片机视觉系统构成及实现原理如图1所示，贴片机视觉系统一般由两类CCD摄像机组成。
其一是安装在吸头上并随之作x－y方向移动的基准（MARK）摄像机，它通过拍摄PCB上的基准点来确定PCB板在系统坐标系中的坐标；其二是检测对中摄像机，用来获取元件中心相对于吸嘴中心的偏差值和元件相对于应贴装位置的转角θ。
最后通过摄像机之间的坐标变换找出元件与贴装位置之间的精确差值，完成贴装任务。
1.1 系统的基本组成视觉系统的基本组成如图2所示。
该系统由三台相互独立的CCD成像单元、光源、图像采集卡、图像处理专用计算机、主控计算机系统等单元组成，为了提高视觉系统的精度和速度，把检测对中像机设计成为针对小型Chip元件的低分辨力摄像机CCD1和针对大型I C的高分辨力摄像机CCD2，CCD3为MARK点搜寻摄像机。
当吸嘴中心到达检测对中像机的视野中心位置时发出触发信号获取图像，在触发的同时对应光源闪亮一次。
1.2 系统各坐标系的关系为了能够精确的找出待贴元件与目标位置之间的实际偏差，必须对景物、CCD摄像机、CCD成像平面和显示屏上像素坐标之间的关系进行分析，以便将显示屏幕像素坐标系的点与场景坐标系中的点联系起来；并通过图像处理软件分析计算出待贴元件中心相对于吸嘴中心的偏差值。
对于单台摄像机，针孔模型是适合于很多计算机视觉应用的最简单的近似模型[3]。
摄像机完成的是从3D射影空间P3到2D射影空间P2的线性变换，其几何关系如图3所示，为便于进一步解释，定义如下4个坐标系统：（1）欧氏场景坐标系（下标为w）：原点在OW，点X和U用场景坐标系来表示。
（2）欧氏摄像机坐标系（下标为c），原点在焦点C＝Oc，坐标轴Zc与光轴重合并指向图像平面外。
在场景坐标系和摄像机坐标系之间存在着唯一的关系，可以通过一个平移t和一个旋转R构成的欧氏变换将场景坐标系转化为摄像机坐标。
其关系如式（1）所示：（3）欧氏图像坐标系（下标为i），坐标轴与摄像机坐标系一致，Xi和Yi位于图像平面上，Oi像素坐标系的坐标为（xp0，yp0）。
贴片机工作原理及编程
贴片机是一种用于电子元件贴装的自动化设备。
它的工作原理基于一系列精确的机械运动和电子控制。
首先，贴片机使用侦测器来检测电子元件的位置和取放动作。
这些侦测器通常是感应器、相机或光电传感器，可以用于检测元件的准确位置、方向和校正。
其次，贴片机通过一个进料系统将电子元件供应到正确的位置。
这个系统通常包括一个元件库存器、选料系统和搬运装置。
元件库存器储存大量的元件，选料系统根据需要选择正确的元件，搬运装置将选好的元件送到贴装位置。
第三，贴片机使用一个贴装头将选取的电子元件精确地放置在印刷电路板（PCB）上。
贴装头通常由一个或多个吸嘴组成，吸嘴可以吸取元件并在适当的位置放置在PCB上。
贴装头可
以在X、Y和Z轴上进行高度和位置的精密控制，以确保准确的贴装。
最后，贴片机通过热风或红外技术来加热并焊接元件与PCB
之间的连接。
这个过程被称为热风焊接或红外焊接，它可以确保元件稳固地固定在PCB上，并通过焊点建立电气连接。
对于贴片机的编程，通常需要使用特定的软件或编程语言。
编程的主要目标是控制各个组件的运动和动作，以及元件的选取和放置。
编程中需要考虑的因素包括元件类型、尺寸、排列方式以及与PCB的对齐和焊接要求等。
总的来说，贴片机的工作原理依赖于精确的机械运动和电子控制，以实现对电子元件的准确选取、放置和焊接。
通过合理的编程，贴片机可以高效地完成贴装任务。
贴片机工作原理
贴片机是一种用于电子元件表面粘贴的设备，它在电子制造业中扮演着非常重要的角色。
贴片机的工作原理主要包括元件供料、视觉识别、贴附和焊接等几个方面。
首先，元件供料是贴片机工作原理的第一步。
在贴片机的工作过程中，元件需要从供料器中取出并输送到贴片位置。
供料器通常采用震盘、真空吸嘴等方式，通过震动或者真空吸力将元件吸附并输送到贴片机的工作台上。
其次，视觉识别是贴片机工作原理的关键环节之一。
在元件供料后，贴片机会利用视觉系统对元件进行识别和定位。
通过高精度的摄像头和图像处理算法，贴片机可以准确地识别元件的位置、方向和大小，确保元件能够被准确地贴附到PCB 板上。
接下来是贴附过程。
一旦元件被准确定位，贴片机会利用精密的机械结构将元件粘贴到PCB板的指定位置上。
这个过程需要高速、高精度的运动控制系统来确保元件的精准贴附，同时还需要考虑到元件的尺寸、形状和重量等因素，以避免在贴附过程中对元件造成损坏。
最后，焊接是贴片机工作原理的最后一步。
在元件贴附完成后，贴片机会将PCB板输送到焊接区域，通过热风或者红外加热等方式对元件进行焊接，将元件与PCB板牢固地连接在一起。
总的来说，贴片机通过元件供料、视觉识别、贴附和焊接等步骤，实现了对电子元件的自动化粘贴和焊接，大大提高了电子制造的效率和质量。
贴片机的工作原理虽然复杂，但在实际应用中为电子制造业带来了巨大的便利和效益。
贴片式led贴片式LED：技术原理、应用和发展趋势引言：贴片式LED（Surface Mount Device LED）是一种新型的电子显示器件，它采用贴片式封装技术，广泛应用于各个领域。
本文将介绍贴片式LED的技术原理、应用领域以及发展趋势。
第一部分：技术原理1. LED的基本原理LED是一种发光二极管，通过电流在半导体材料中的流动来产生光。
当正向电压施加到LED芯片上时，电子和空穴在半导体材料中结合，从而释放出能量，产生可见光。
2. 贴片式封装技术传统的LED封装方式是通过插脚封装，而贴片式封装技术则是将LED芯片直接粘贴在基板上，接下来，用导线连接LED芯片和基板。
贴片式封装技术具有尺寸小、容量大、可靠性好等优点，逐渐被广泛应用。
第二部分：应用领域1. 家居照明贴片式LED广泛应用于室内照明领域，如家居灯具，它具有节能、长寿命、色彩饱和度高等特点，取代传统的白炽灯和荧光灯成为主流选择。
2. 商业广告贴片式LED广告屏幕逐渐取代传统的海报和广告牌，成为商业广告领域的主流。
贴片式LED广告屏幕可以实现高清、变幻多样的显示效果，增强了广告的吸引力和宣传效果。
3. 汽车照明贴片式LED技术的广泛应用还包括汽车照明领域，LED前大灯、尾灯以及车内照明等成为汽车行业的新趋势。
贴片式LED灯具具有低功耗、高亮度、防震、寿命长的特点，能够提供更好的照明效果和安全性能。
4. 电子显示屏贴片式LED广泛应用于电子显示屏领域，如平板电视、电脑显示器、智能手机屏幕等。
贴片式LED显示屏具有高清、亮度高、颜色鲜艳等特点，提供了更好的视觉体验。
第三部分：发展趋势1. 进一步提高亮度贴片式LED的亮度在不断提高，未来将实现更高的亮度，满足不同领域的需求。
2. 逐渐向微型化方向发展贴片式LED的尺寸越来越小，越来越微型化，能够更灵活地应用于各种终端设备。
3. 发展更多颜色和显示效果为了满足更广泛的应用需求，贴片式LED将发展更多的颜色和显示效果，如全彩LED灯具、灯珠等。

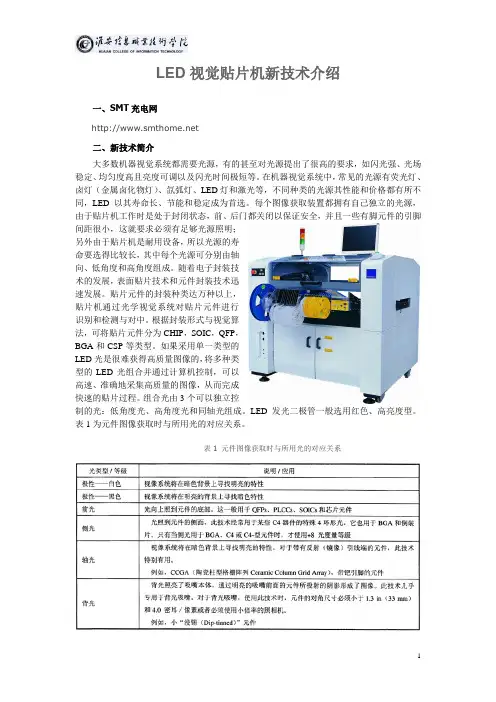

LED视觉贴片机新技术介绍一、SMT充电网二、新技术简介大多数机器视觉系统都需要光源，有的甚至对光源提出了很高的要求，如闪光强、光场稳定、均匀度高且亮度可调以及闪光时间极短等。
在机器视觉系统中，常见的光源有荧光灯、卤灯（金属卤化物灯）、氙弧灯、LED灯和激光等，不同种类的光源其性能和价格都有所不同，LED以其寿命长、节能和稳定成为首选。
每个图像获取装置都拥有自己独立的光源，由于贴片机工作时是处于封闭状态，前、后门都关闭以保证安全，并且一些有脚元件的引脚间距很小，这就要求必须有足够光源照明；另外由于贴片机是耐用设备，所以光源的寿命要选得比较长，其中每个光源可分别由轴向、低角度和高角度组成。
随着电子封装技术的发展，表面贴片技术和元件封装技术迅速发展。
贴片元件的封装种类达万种以上，贴片机通过光学视觉系统对贴片元件进行识别和检测与对中。
根据封装形式与视觉算法，可将贴片元件分为CHIP，SOIC，QFP，BGA和CSP等类型。
如果采用单一类型的LED光是很难获得高质量图像的，将多种类型的LED光组合并通过计算机控制，可以高速、准确地采集高质量的图像，从而完成快速的贴片过程。
组合光由3个可以独立控制的光：低角度光、高角度光和同轴光组成。
LED发光二极管一般选用红色、高亮度型。
表1为元件图像获取时与所用光的对应关系。
表1 元件图像获取时与所用光的对应关系可见，贴片机必须要用到同轴光、高角度光和低角度光。
图是常用在贴片机中的光的图片，是前光、侧光和轴光构成的综合体。
图1 贴片机中常用LED光源三、核心技术1.视觉传感技术机器视觉在半导体工业上的应用早在二十年前就已开始，半导体、电子设备市场是机器视觉技术发源地并一直成为机器视觉赖以生存的巨大市场之一。
半导体、电子制造业每一次技术上的飞跃如：晶圆越做越大，而内部线路越做越细，向超细间距式器件挺进；连接器体积越来越小，每分钟生产线上需要检测、测量器件的数量越来越多，都将伴随着新一轮半导体、电子生产装备的诞生。

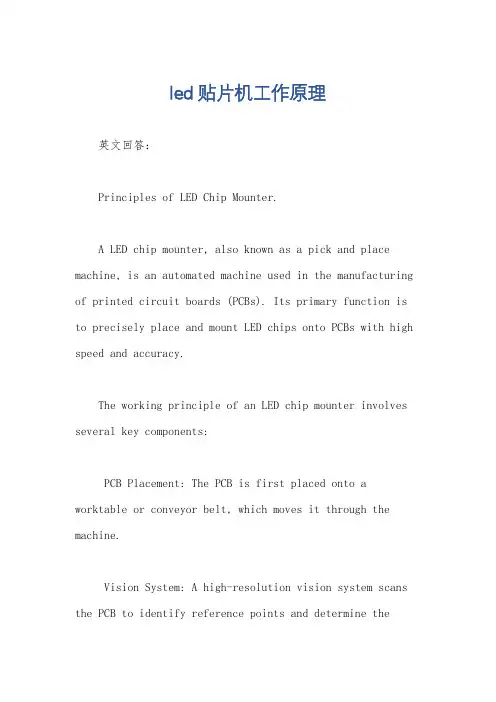

LED贴片机的原理与特点
泛义上讲LED贴片机属于SMT（Surface Mount System表面贴装系统）贴片机中的一种，随着LED技术的发展，传统SMT贴片机已不能满足LED行业生产需求，此时LED贴片机便应运而生。
Led贴片机是专门为led行业所设计定做的SMT贴装设备，用来实现大批量的LED电路板的组装。
设备要求精度不高，但要求速度快。
原理
Led贴片机利用导轨或者线性马达原理控制驱动头；同时要配备专业的纺粘胶吸嘴头，这样在贴装过程中，才尽最大可能杜绝粘料、甩料等生产瑕疵；Led贴片机坦克链要求更有足够的
韧性和延展性，这样才能保证其稳定性和使用寿命。
特点
1、视觉识别技术应用：六咀视觉全自动贴片机，视觉识别软件技术，采取不停步快速拍摄定位技术，实现光学影像扑捉定位、飞行对中；
2、内置AOI检测功能：贴片机在贴装前对印刷锡膏的品质进行检查;在贴装后对贴装元器件的精度及错漏检查(选配功能)；
3、采用柔性上顶下压，前后顶紧方法，挟持PCB，保证PCB挟紧后不变形；
4、装备两套高分辨率的影像系统，分别对PCB板，CHIP及IC进行定位；
5、可贴装0402-40mmIC组件，最佳可实现15000CPH贴片速度；
6、双边送料器座：双边最多可放80个8mm送料器；
7、可贴装多种元器件：各种电阻、电容、IC、BGA、QFP、CFP、&μBGA；
8、电机使用轻量化设计概念，可大幅减少机器运动部分重量，由此而使机器运作时消耗的功率也大幅降低到只有普通贴片机的1/4消耗，耗电可达普通贴片机1/4以下；
9、磁悬浮直线电机驱动的应用，改进了原有伺服旋转式电机丝杆镙母存在速度低、噪音大的缺点。
直线电机应用的是磁悬浮技术，运动时无摩擦，无阻力，速度高，使用寿命长。
注：LED贴片机对贴装精度要求不高，但要求速度较快。
目前国内针对LED的专业贴片机，有几家在做，根据速度不同可分为4头、6头、8头设备。
LED贴片机主流应用应该是可贴装大面
积的PCB板，要满足在线的要求，这样才能保证速度。
种类
从区域划分，主要有进口和国产两种；JUKI贴片机经福好运升级后贴装LED灯板1.2米一次贴完.
从设计原理划分，主要有传统导轨式贴片机和线性马达式贴片机；JX-100LED贴片机是JUKI公司3E理念（Easy to use简便，Economical经济,Expandable扩展）不断演进的象征。
JX-100LED 秉承了JX-100的许多优秀特点，如杰出的性价比、通用性、可靠的质量和操作简便。
国内福好运提供相关技术支持。
设备
生产设备
LED灌胶机、LED点胶机、LED分光分色机、回流焊、波峰焊、SMT锡膏印刷机、插件机。
检测设备
AOI（光学检测机）、X-Ray检测仪、在线测试仪（ICT）、飞针测试仪等。
产品举例
JUKI（日本）、SONY（日本）、FUJI（日本）、西门子（德国）、YAMAHA
（日本）、松下（日本）、MIRAE（韩国未来)、Signking煌牌(中国)、ETOP翌贝拓科技(中国)、HCT视觉
贴片(中国)等。
区别
与传统贴片机区别
Led贴片机主要需满足3528和5050的灯珠贴装精度需求，相对传统SMT贴片机加工精度，Led贴片机要求比较低。
但是Led贴片机更重要的是色差控制、速度、尺寸要求，这就要求了Led贴片机必须具备三个条件：
一、最佳效率只能是一片灯板在一支飞达（一卷LED料盘）上取LED 贴装（保证单个LED灯板无色差）；
二、Led贴片机速度一定要快，最低每小时达到一万八千点以上的贴装速度；
三、Led贴片机最低要可以贴装1200mm长度的PCB，因为Led很大一部分是取代传统光管照明，所以长度会大大超过传统PCB尺寸。
编辑程序
在一个规定的生产寿命内装配MSD的原则听起来象是一个直截了当的要求，但是在生产环境中的实际实施总是有挑战性。
因为标准
有时被误解(并且没有简单的按照要求去做的方法)，实际制造程序之间存在很大的差别。
没有成文的制造程序来跟踪和控制MSD。
相反已经建立一些非常麻烦的系统，消耗许多时间和能量，生产操作员几乎不可能跟随。
在这些极端之间，大多数公司都以许多的假设条件，建立可行的简化的工作程序。
这样又造成在装配那些需要烘焙的元件时也把不需要的给一起烘焙。
第一种情形将影响材料的可获得性、可焊性和导致昂贵元件的浪费。
与MSD控制有关的首要问题是拖盘和带卷的标识，一旦从其保护性干燥袋中取出后，这些有元件的拖盘和带卷怎样标识？如果元件不是在干燥袋中收到的，或者如果袋子没有适当地标识，那么有可能当作非潮湿敏感元件处理的危险,过程当中，会说到材料处理员和操作员必须有一种方便可靠的方法来确认零件编号和有关的信息，包括潮湿敏感性级别。
因此当卷盘含有MSD时，它们应该清楚地标识其敏感性级别。
尽管如此，甚至但卷盘有适当的标识时，这些信息在卷盘装载在送料器或装在贴片机的相邻送料器时，可能变得不可阅
读。
许多大的障碍阻止装配制造商适当地控制对MSD的损害。
在许多情况中，有足够的成文的程序，但是马上变成人为的不可遵循。
这会
造成大量不能接受的缺陷。
PCB装配运作应该在最新的IPC/JEDEC标准上重新评估其MSD工作程序。
虽然对潮湿危害的控制和静电损害一样重要，但是它没有得到同样的注意。
人们要求新的系统与方法来提供对生产环境中这类问题的可行的和可靠的解决方案。
