1任意节角度90°圆管弯头图1为任意节角度90°圆管弯头的立体图和投影视图。
圆管直径φ300，弯头半径R300，弯头由两个端节和三个中间节组成，端节的夹角分别为5°、10°，中间节的夹角分别为20°、25°、30°。
要绘制弯头的平面展开图，必须求出所有五个节的母线实长，整体放样。
图1 任意节角度90°圆管弯头1.1 弯头各节反向排列形成φ300圆柱体图2为弯头各节反向排列形成直径为φ300的圆柱体视图。
其中圆柱总高H计算如下：图2 任意节角度90°圆管弯头反向排列圆柱体视图H=H1+H2+H3+H4+H5=300tan5°+300*（tan5°+tan20°)+300（tan20°+tan10°)+300（tan10°+tan10°)+300tan10°=482.472弯头圆柱体立体造型与求解各节母线长根据图2，按照以下步骤进行圆柱立体造型，求出各节的母线长。
2．1生成立体圆柱选择"上视基准面"绘制2D(二维)草图，直径为φ300，"拉伸凸台"生成高度为482．47的立体圆柱，如图3所示。
图32．2生成上下轮廓线按照各节的角度，拉伸切除部分实体，形成端节和中间节的上下轮廓线。
1)"草图绘制"和"3D(三维)草图"分别选择圆柱的上下两面，"转换实体引用"生成φ300两条3D曲线，如图4a所示。
2)选择"前视基准面"、"草图绘制"和"直线"命，绘制和水平线夹角为5。
的直线，如图4b所示，"拉切除"去掉直线以下部分。
3)"草图绘制"和"3D草图"选择步骤2)生成的斜截和"转换实体引用"命令，生成斜截线1，如图4c所示。

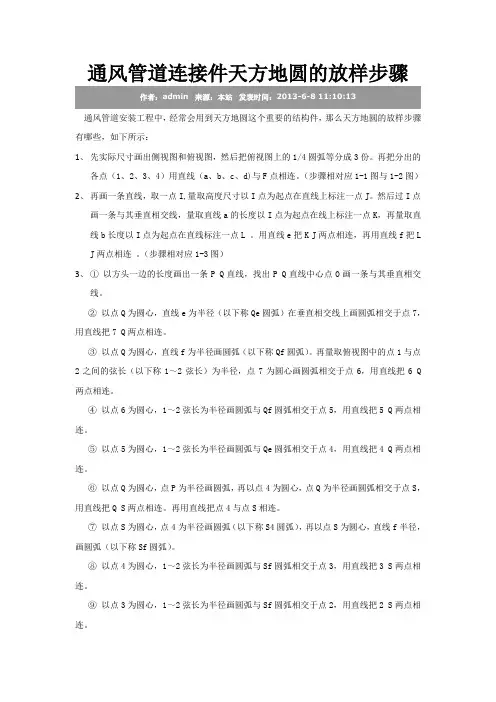

通风管道连接件天方地圆的放样步骤通风管道安装工程中，经常会用到天方地圆这个重要的结构件，那么天方地圆的放样步骤有哪些，如下所示：1、先实际尺寸画出侧视图和俯视图，然后把俯视图上的1/4圆弧等分成3份。
再把分出的各点（1、2、3、4）用直线（a、b、c、d)与F点相连。
（步骤相对应1-1图与1-2图）2、再画一条直线，取一点I,量取高度尺寸以I点为起点在直线上标注一点J。
然后过I点画一条与其垂直相交线，量取直线a的长度以I点为起点在线上标注一点K，再量取直线b长度以I点为起点在直线标注一点L 。
用直线e把K J两点相连，再用直线f把L J两点相连。
（步骤相对应1-3图）3、①以方头一边的长度画出一条P Q直线，找出P Q直线中心点O画一条与其垂直相交线。
②以点Q为圆心，直线e为半径（以下称Qe圆弧）在垂直相交线上画圆弧相交于点7，用直线把7 Q两点相连。
③以点Q为圆心，直线f为半径画圆弧（以下称Qf圆弧）。
再量取俯视图中的点1与点2之间的弦长（以下称1～2弦长）为半径，点7为圆心画圆弧相交于点6，用直线把6 Q 两点相连。
④以点6为圆心，1～2弦长为半径画圆弧与Qf圆弧相交于点5，用直线把5 Q两点相连。
⑤以点5为圆心，1～2弦长为半径画圆弧与Qe圆弧相交于点4，用直线把4 Q两点相连。
⑥以点Q为圆心，点P为半径画圆弧，再以点4为圆心，点Q为半径画圆弧相交于点S，用直线把Q S两点相连。
再用直线把点4与点S相连。
⑦以点S为圆心，点4为半径画圆弧（以下称S4圆弧），再以点S为圆心，直线f半径，画圆弧（以下称Sf圆弧）。
⑧以点4为圆心，1～2弦长为半径画圆弧与Sf圆弧相交于点3，用直线把3 S两点相连。
⑨以点3为圆心，1～2弦长为半径画圆弧与Sf圆弧相交于点2，用直线把2 S两点相连。
⑩以点2为圆心，1～2弦长为半径画圆弧与S4圆弧相交于点1，用直线把1 S两点相连。
4、以点4为圆心，点O为半径画圆弧（以下称O4圆弧），再以点S为圆心，O Q两点的长度为半径（即是1/2边长）画圆弧与O4圆弧相交于点T，用直线把S T两点相连，再用直线把点1与点T相连。
在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。
常⽤焊接管件的放样⽅法在管道安装⼯程中，经常遇到转弯、分⽀和变径所需的管配件，这些管配件中的相当⼀部分要在安装过程中根据实际情况现场制作，⽽制作这类管件必须先进⾏展开放样，因此，展开放样是管道⼯必须掌握的技能之⼀。
⼀、弯头的放样弯头⼜称马蹄弯，根据⾓度的不同，可以分为直⾓马蹄弯和任意⾓度马蹄弯两类，它们均可以采⽤投影法进⾏展开放样。
图3-1直⾓马蹄弯图3-2 任意⾓度马蹄弯1．任意⾓度马蹄弯的展开⽅法与步骤（⼰知尺⼨a、b、D和⾓度）。
（1）按已知尺⼨画出⽴⾯图，如图3-3所⽰。
（2）以D/2为半径画圆，然后将断⾯图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中⼼线的平⾏线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作⼀⽔平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作⽔平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的⽔平线相交。
（6）⽤圆滑的曲线将相交所得点连结起来，即得任意⾓度马蹄弯展开图。
图3-3 任意⾓度马蹄弯的展开放样图2、直⾓马蹄弯的展开放样（⼰知直径D）由于直⾓马蹄弯的侧管与⽴管垂直，因此，可以不画⽴⾯图和断⾯图，以D/2为半径画圆，然后将半圆6等分，其余与任意⾓度马蹄弯的展开放样⽅法相似。
图3-4 直⾓弯展开图⼆、虾壳弯的展开放样虾壳弯由若⼲个带斜截⾯的直管段组成，有两个端节及若⼲个中节组成，端节为中节的⼀半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻⼒越⼩，但制作越困难。
1、90°单节虾壳弯展开⽅法、步骤：（1）作∠AOB＝90°，以O为圆⼼，以半径R为弯曲半径，画出虾壳弯的中⼼线。
（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的⾓，即∠AOK、∠KOC、∠COD与∠DOE。
天圆地方简单的放样步骤有图
现在管件放样常用相贯线放样方法，比较实用，也可以用放样软件放样简单快捷，可以赠送。
下面我介绍一下天圆地方简单的放样步骤。
希望钣金爱好者从中学到真正的手工放样知识。
天圆地方放样步骤：
（1）先将上圆均分为若干等分，并将上圆各等分点与矩形角点依次相连，即将其分成若干个小三角形；
（2）利用直角三角形定理先求出其在投影面上的长，再利用该值与天圆地方的高求出各连线空间实长。
并同时求出圆上任意两个相邻点间的弧长；
（3）用（2）中求得的空间实长与圆上任意两个相邻点间的弧长作展开图。
先放实样，把圆的四分之一等份，截出点，找出实高。
这个很复杂，还是动手画
1、例图。
天圆地方展开放样方法详解1、圆的直径为φ250mm,底面矩形为220*350，高为150，如下图：2、对顶圆进行16等分，并把等分点连接到矩形顶点上，依次对等分线标记颜色，如下图：3、对顶圆与，底面矩形添加中心线，如下图：4、做出第一条白色线的垂直投影距离为120.83mm，如下图:5、依次做出各条线的投影距离，白色120.83mm、红色86.06mm、粉色89.27mm、淡绿色127.28mm、蓝色175.64mm,如下图：6、把第5步投影的距离放到直角三角形中，如下图：7、对三角形斜边长度进行测量，蓝色为230.79mm,淡绿色196.72，白色192.61mm，粉色174.55mm，红色172.93mm,如下图:8粉色红色白色，如下图：9、做BO垂直于AC,圆的半径为蓝色斜边的长度230.97mm,AC为矩形底边的长度350mm,如下图:10、因为对圆是均分，所以圆上相邻两点的弦长相等，弦长为48.77mm，如下图：11、以A点为圆心，圆的半径为淡绿色斜线长度196.72mm；以O点为圆心，以弦长48.77mm为半径做圆，两圆相交于E 点，连接直线AE,如下图：12、以A点为圆心，圆的半径为粉色斜线长度174.55mm；以E点为圆心，以弦长48.77mm为半径做圆，两圆相交于F 点，连接直线AF,如下图：13、以A点为圆心，圆的半径为红色斜线长度172.93mm；以F点为圆心，以弦长48.77mm为半径做圆，两圆相交于G 点，连接直线AG,如下图：14、11、以A点为圆心，圆的半径为白色斜线长度192.61mm；以G点为圆心，以弦长48.77mm为半径做圆，两圆相交于J 点，连接直线AJ,如下图：15、以A点为圆心，圆的半径为矩形短边长220mm；以J 为圆心，以D到A点距离192.61mm为半径做圆，两圆相交于K点，连接直线AJ、JK,如下图：16、对天圆地方进行放样，另一个角放样的顺序是白色红色粉色淡绿色蓝色17、以K点为圆心，圆的半径为红色斜线长度172.93mm；以j点为圆心，以弦长48.77mm为半径做圆，两圆相交于l 点，连接直线kl,如下图：18、以K点为圆心，圆的半径为粉色斜线长度174.55mm；以L点为圆心，以弦长48.77mm为半径做圆，两圆相交于Z 点，连接直线kZ,如下图：19、按18的方法依次做出淡绿色、蓝色的放样线，如下图：20、因为矩形另一长边为350mm,所以K为圆心，做半径为350mm的圆；以V点为圆心，半径通过K点做圆，两圆橡胶于Y点，做vm垂直于Yx,mx等于175mm,如下图：21、对其镜像，连接各端点，完成天圆地方放样，如下图：。

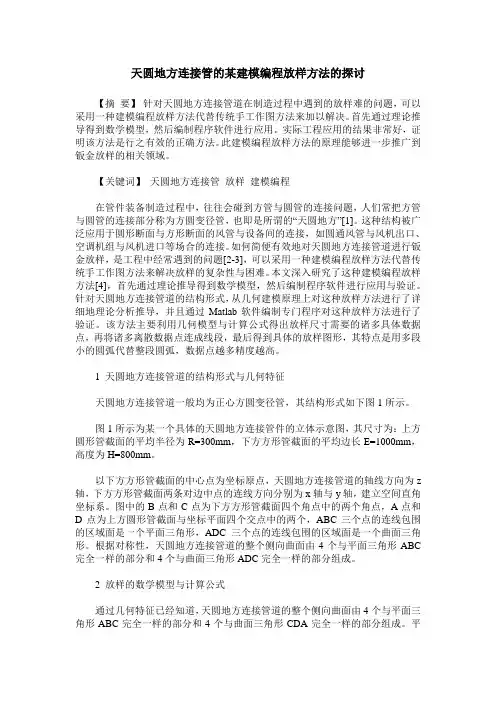

天圆地方连接管的某建模编程放样方法的探讨【摘要】针对天圆地方连接管道在制造过程中遇到的放样难的问题，可以采用一种建模编程放样方法代替传统手工作图方法来加以解决。
首先通过理论推导得到数学模型，然后编制程序软件进行应用。
实际工程应用的结果非常好，证明该方法是行之有效的正确方法。
此建模编程放样方法的原理能够进一步推广到钣金放样的相关领域。
【关键词】天圆地方连接管放样建模编程在管件装备制造过程中，往往会碰到方管与圆管的连接问题，人们常把方管与圆管的连接部分称为方圆变径管，也即是所谓的“天圆地方”[1]。
这种结构被广泛应用于圆形断面与方形断面的风管与设备间的连接，如圆通风管与风机出口、空调机组与风机进口等场合的连接。
如何简便有效地对天圆地方连接管道进行钣金放样，是工程中经常遇到的问题[2-3]，可以采用一种建模编程放样方法代替传统手工作图方法来解决放样的复杂性与困难。
本文深入研究了这种建模编程放样方法[4]，首先通过理论推导得到数学模型，然后编制程序软件进行应用与验证。
针对天圆地方连接管道的结构形式，从几何建模原理上对这种放样方法进行了详细地理论分析推导，并且通过Matlab软件编制专门程序对这种放样方法进行了验证。
该方法主要利用几何模型与计算公式得出放样尺寸需要的诸多具体数据点，再将诸多离散数据点连成线段，最后得到具体的放样图形，其特点是用多段小的圆弧代替整段圆弧，数据点越多精度越高。
1 天圆地方连接管道的结构形式与几何特征天圆地方连接管道一般均为正心方圆变径管，其结构形式如下图1所示。
图1所示为某一个具体的天圆地方连接管件的立体示意图，其尺寸为：上方圆形管截面的平均半径为R=300mm，下方方形管截面的平均边长E=1000mm，高度为H=800mm。
以下方方形管截面的中心点为坐标原点，天圆地方连接管道的轴线方向为z 轴，下方方形管截面两条对边中点的连线方向分别为x轴与y轴，建立空间直角坐标系。
图中的B点和C点为下方方形管截面四个角点中的两个角点，A点和D点为上方圆形管截面与坐标平面四个交点中的两个，ABC三个点的连线包围的区域面是一个平面三角形，ADC三个点的连线包围的区域面是一个曲面三角形。
在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一局部要在安装过程中根据实际情况现场制作，而制作这类管件必须先进展展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进展展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤〔己知尺寸a、b、D和角度〕。
〔1〕按尺寸画出立面图，如图3-3所示。
〔2〕以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
〔3〕由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
〔4〕作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
〔5〕过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
〔6〕用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样〔己知直径D〕由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由假设干个带斜截面的直管段组成，有两个端节及假设干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：〔1〕作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
〔2〕将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。
在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。

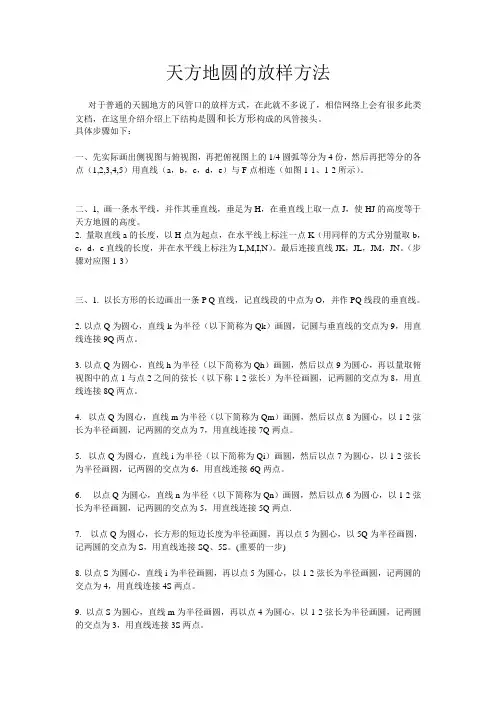

天方地圆的放样方法对于普通的天圆地方的风管口的放样方式，在此就不多说了，相信网络上会有很多此类文档，在这里介绍介绍上下结构是圆和长方形构成的风管接头。
具体步骤如下：一、先实际画出侧视图与俯视图，再把俯视图上的1/4圆弧等分为4份，然后再把等分的各点（1,2,3,4,5）用直线（a，b，c，d，e）与F点相连（如图1-1、1-2所示）。
二、1, 画一条水平线，并作其垂直线，垂足为H，在垂直线上取一点J，使HJ的高度等于天方地圆的高度。
2. 量取直线a的长度，以H点为起点，在水平线上标注一点K（用同样的方式分别量取b，c，d，e直线的长度，并在水平线上标注为L,M,I,N）。
最后连接直线JK，JL，JM，JN。
（步骤对应图1-3）三、1. 以长方形的长边画出一条P Q直线，记直线段的中点为O，并作PQ线段的垂直线。
2.以点Q为圆心，直线k为半径（以下简称为Qk）画圆，记圆与垂直线的交点为9，用直线连接9Q两点。
3.以点Q为圆心，直线h为半径（以下简称为Qh）画圆，然后以点9为圆心，再以量取俯视图中的点1与点2之间的弦长（以下称1-2弦长）为半径画圆，记两圆的交点为8，用直线连接8Q两点。
4.以点Q为圆心，直线m为半径（以下简称为Qm）画圆，然后以点8为圆心，以1-2弦长为半径画圆，记两圆的交点为7，用直线连接7Q两点。
5.以点Q为圆心，直线i为半径（以下简称为Qi）画圆，然后以点7为圆心，以1-2弦长为半径画圆，记两圆的交点为6，用直线连接6Q两点。
6.以点Q为圆心，直线n为半径（以下简称为Qn）画圆，然后以点6为圆心，以1-2弦长为半径画圆，记两圆的交点为5，用直线连接5Q两点.7. 以点Q为圆心，长方形的短边长度为半径画圆，再以点5为圆心，以5Q为半径画圆，记两圆的交点为S，用直线连接SQ、5S。
(重要的一步)8.以点S为圆心，直线i为半径画圆，再以点5为圆心，以1-2弦长为半径画圆，记两圆的交点为4，用直线连接4S两点。
在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。
用电子表格辅助制作风管的天圆地方
孙国勋;沈标祥;陶阳
【期刊名称】《安装》
【年(卷),期】2003(000)006
【摘要】文章介绍了如何利用Excel电子表格软件自动计算不同规格的"天圆地方"的放样参数.着重讲述了从公式推导到Excel内部函数的编写及电子表格的具体制作与应用.
【总页数】4页(P38-41)
【作者】孙国勋;沈标祥;陶阳
【作者单位】浙江宝业建设集团有限公司安装分公司,浙江,绍兴,312028;浙江宝业建设集团有限公司安装分公司,浙江,绍兴,312028;浙江宝业建设集团有限公司安装分公司,浙江,绍兴,312028
【正文语种】中文
【中图分类】TP391.13:TU834.43
【相关文献】
1.对新型风管材料玻镁复合板加工制作玻镁风管的几点建议 [J], 王龙宾;延慧
2.风管制安工艺的根本变革——中天广场风管制作和连接技术 [J], 邓文华
3.消防风管天圆地方连接件的参数化设计 [J], 邓学莹;赵显飞;翟杰
4.抽水蓄能电站天圆地方制作工艺分析 [J], 杨建军; 屈刚
5.结合Auto CAD制作加热炉天圆地方的方法 [J], 孟令君
因版权原因，仅展示原文概要，查看原文内容请购买。
天⽅地圆，偏⼼等多种展开放样下料说明1、本构件为多节等径圆管弯头，弯头的⾓度和节数在⼀定范围内可任意调整，且弯头的两端还可加长直管长度。
2、⽰意图中d为圆管内径，a为弯头⾓度，R为弯头中线转⾓半径，L1、L2分别为两端节加长的长度，b为板材厚度。
要求180>＝a>0，d、b>0，R>=d，若管道地⽅狭窄，允许d<R>0.6*d，但管道阻⼒会增加。
以上数据由操作者确定后输⼊。
3、弯头须分成t节下料，t的数值以实际的节数输⼊，计算时则以两端按半节计算，中间按⼀节计算，即每节的转弯⾓度为a/(t-1)。
t必须为整数，要求3<=t<=30，t的数值越⼤，弯头就越顺畅，但⼯作量及费⽤增加，⼀般取15<=a/(t-1)<=25。
4、本构件圆管各交线计算有两种⽅式，⼀种是以圆⼼到板材中⼼为半径计算斜⼝各素线的下料长度，即“板材中径”⽅式；⼀种是以内半径计算⾼端斜⼝各素线长度，外半径计算低端斜⼝各素线长度，即“修正半径”⽅式。
如果板材较薄或者板材虽厚但以板材中线为基准打坡⼝，建议⽤板材中径⽅式下料；如果板材较厚并且不打坡⼝的构件，建议⽤修正半径⽅式下料，否则拼接时焊缝较宽并且⾓度会偏⼤。
5、本展开图为近似展开法，圆管周长须 n等分来计算每⼀条线段的实长。
n的数值由操作者根据直径⼤⼩及精度要求确定，但必须取4的整倍数，n的数值越⼤，展开图的精度越⾼，但画展开图的⼯作量相应增加。
⽤⼈⼯画线⼀般取n=16~36已可⽐较准确下料，⽤数控切割机下料或是刻绘机按1:1画样板，n值可取⼤⼀些。
6、展开图采⽤平⾏线法放样下料，即把整个圆管分成若⼲条平⾏线进⾏计算放样。
所输出数据根据下料⽅式不同⽽有所不同，如果选择板材下料，则以板材的中⼼为直径计算展开长度和交线长度，操作者可根据展开图及相关数据直接在板材上画线下料；如选择成品管下料，则以圆管外径另加样板材料厚度为直径计算，根据相关数据在样板上下料，然后把样板包在成品管外画线下料。
下料展开基本方法38 天圆地方展开图话题:天圆地方展开图计算方法情况说明尺寸钣金件下料(展开)基本方法一. 放样及其基本原理放样又叫放大样。
就是依据施工图纸要求，按正投影的原理把构件图画到地板、样板或钢板上，通过气割或剪切方法形成下料件。
1. 放样图放样图有与施工图不同的特点:放样比例一般只限于1:1;选用适当划线工具划线，利于下序加工;放样时可添加、借用必要辅助线，不划与下料尺寸无关的图纸线;放样的目的在于精确地反映实物、变形前实物形状;放样必须考虑钢板厚度对下序加工的影响，适当加、减预留量等。
2. 常用几何线、形的画法1/ 垂直线画法:1)用划规在直线上画垂直线。
(图1.2-1)2)用30?角斜边等于对边2倍的几何定理(三规求方法)，用划规画垂直角线。
(图1.2-2)3)采用半圆法用划规画垂直角线。
(图1.2-3)4)用(勾3、股4、玄5)勾股玄定理，用钢板尺画垂直角线。
(图1.2-4)2/ 平行线画法:1)切线法，用钢板尺、划规画平行线。
(图1.2-5)2)等距法，用钢板尺画平行线。
(图1.2-6)3/ 夹角平分线。
用钢板尺、划规画角度平行线。
(图1.2-7)4/ 三边定尺，画三角形。
用钢板尺、划规画三角形。
(图1.2-8)5/ 四边定尺，平移平行线画长矩形。
用钢板尺、地规画四边形。
(图1.2-9)6/ 等分直线段。
用钢板尺、划规、直角尺画线段等分线。
(图1.2-10)7/ 等分圆弧段(分度)。
1)平分玄法。
用钢板尺、划规画弧线等分段。
(图1.2-11)2)渐近法。
用划规分别选玄长，画弧线等分段。
(图1.2-12)3. 点、线、弧间的连接方法1/ 已知三点的同心圆。
用钢板尺、划规补画同心圆。
(图1.3-1)2/ 已知R尺寸画两相交线圆弧。
用钢板尺、划规画夹角圆弧。
(图1.3-2)3/ 圆管斜口边(迂回弯头中心辅助线)。
用钢板尺、划规画迂回线。
(图1.3-3)4. 心形、蛋圆形、制动销形的画法1/ 心形。
风管天圆地方的制作方法(一)风管天圆地方的制作概述风管天圆地方是一种常见的管道系统，用于通风、空调和排风系统。
本文将介绍几种常用的制作方法。
方法一：焊接制作•步骤：1.制作所需的风管和配件；2.使用焊接机将风管和配件进行焊接，确保焊接牢固；3.对焊接处进行加固，以确保风管的稳固性；4.检查焊接质量，修复可能存在的焊接缺陷。
方法二：铆接制作•步骤：1.准备所需的风管和铆钉；2.使用铆钉将风管和配件进行铆接，确保铆接牢固；3.对铆接处进行加固，以确保风管的稳固性；4.检查铆接质量，修复可能存在的铆接缺陷。
方法三：拼接制作•步骤：1.准备所需的风管和连接件；2.将连接件插入风管两端，确保连接紧密；3.对连接处进行加固，以确保风管的稳固性；4.检查拼接质量，修复可能存在的连接缺陷。
方法四：胶水粘接制作•步骤：1.准备所需的风管和胶水；2.在风管两端涂抹胶水，涂抹均匀；3.将涂有胶水的风管两端粘接在一起，确保粘接紧密；4.检查胶水粘接质量，修复可能存在的粘接缺陷。
方法五：插接制作•步骤：1.准备所需的风管和插接件；2.将插接件插入风管两端，确保插接紧密；3.对插接处进行加固，以确保风管的稳固性；4.检查插接质量，修复可能存在的插接缺陷。
以上是几种常用的风管天圆地方制作方法，具体的选择可以根据实际需求和材料情况来决定。
在制作过程中，应注意安全操作，确保制作质量和使用效果。
注意：本文仅为参考，具体操作应根据相关规范和要求进行。
方法六：卡口制作•步骤：1.准备所需的风管和卡口件；2.将卡口件插入风管两端，确保卡口紧密固定；3.对卡口处进行加固，以确保风管的稳固性；4.检查卡口质量，修复可能存在的连接缺陷。
方法七：激光焊接制作•步骤：1.准备所需的风管和激光焊接设备；2.使用激光焊接设备对风管进行焊接，确保焊接牢固；3.对焊接处进行加固，以确保风管的稳固性；4.检查焊接质量，修复可能存在的焊接缺陷。
方法八：扣锁接制作•步骤：1.准备所需的风管和扣锁接件；2.将扣锁接件安装在风管两端，确保扣锁牢固；3.对扣锁处进行加固，以确保风管的稳固性；4.检查扣锁接质量，修复可能存在的连接缺陷。
