如何使用SolidWorks制作天圆地方”的展开模板

solidworks圆顶方底（天圆地方）钣金建模绘制在solidworks进行机械设计时，会遇到钣金件的圆顶方底（天圆地方）。

因要进行数控直接加工，为方便设计和直接出钣金加工图，因此要将其绘制成钣金件，以便展开出图。

工具/原料solidworks软件方法/步骤1打开solidworks软件，进入零件建模环境。

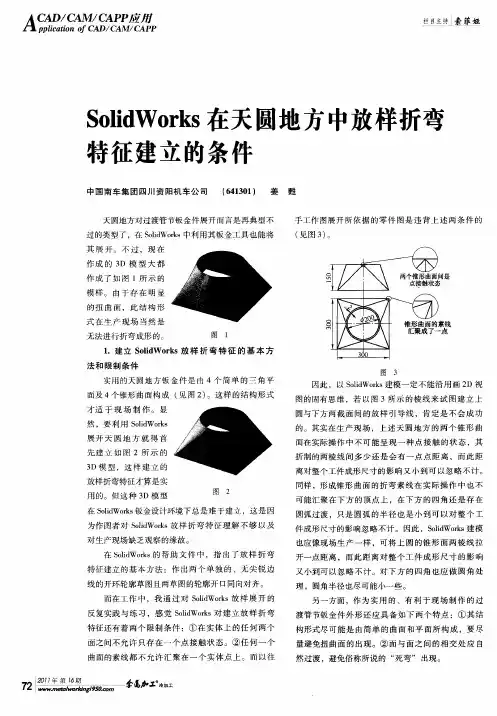

2在上视基准面绘制如下草图（注：1、须将草图断开（1mm为例），否则不能进行钣金放样折弯；2、草图一定不能出现直角，否则不能进行钣金放样折弯，需绘制圆角）。

绘制完成后退出草图。

3建立参考基准面：点击参考几何体，选择上视基准面，距离输入80mm。

4点击参考基准面1进行如下草图绘制。

（注：圆形要与下面方形开口方向一致，且开口大小相同）5选择钣金下面的放样折弯命令，依次选择草图1和草图2，并注意下面的厚度值（注：值要小于之前方底的圆角值才行）。

确定退出完成圆顶方底建模。

6点击展开命令可将其展开（再次单击展开即可恢复原状），在展开平面上点击右键出现如下图所示的菜单，选择输出到DXF/DWG即可直接生成数控加工的图纸。

END注意事项要绘制圆顶方底成功，一定要注意前面注内的内容。

如何绘制天圆地方的展开图作者：叮当发布时间：2013-02-17 浏览：38539“天圆地方”是钣金工程中的常用件，其模型如下图所示。

第一个图为偏心式天圆地方，第二个图为常规的天圆地方。

以往下料前都是通过手工的放样来绘制展开图，工作量大，工作效率低。

对于常规的天圆地方手工绘制还可以，对于偏心式天圆地方，手工绘制就显得十分复杂。

为了提高生产效率，减少劳动强度，我们采用了solidworks 三维软件绘制。

实践证明，利用该软件制作的天圆地方的展开模板不仅尺寸精准，而且方法简单、易操作。

2 具体步骤现以较复杂的偏心式天圆地方的模板制作为例简述该方法。

具体过程如下：第一步，画天圆地方的圆。

在SolidWorks里新建一个零件草图，并在左侧设计树里右键单击前视基准面，并选择菜单里的正视于图标如下图所示：然后在绘图区域中绘制如下图所示的天圆地方的圆，圆的半径为R （这里我们取80）。

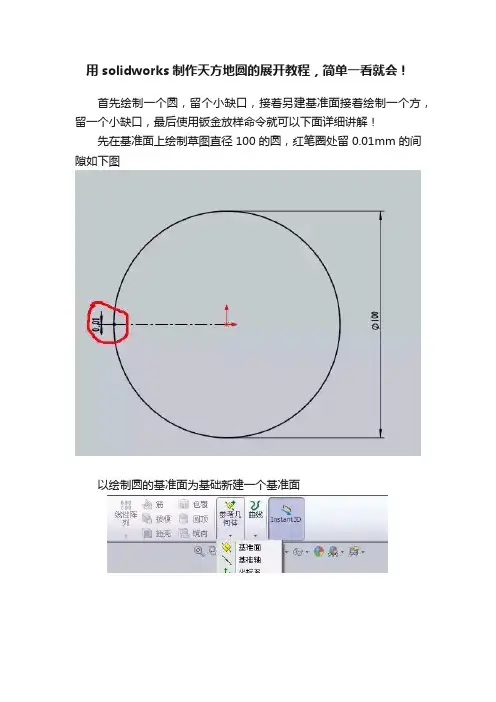

用solidworks制作天方地圆的展开教程，简单一看就会！
首先绘制一个圆，留个小缺口，接着另建基准面接着绘制一个方，留一个小缺口，最后使用钣金放样命令就可以下面详细讲解！
先在基准面上绘制草图直径100的圆，红笔圈处留0.01mm的间隙如下图
以绘制圆的基准面为基础新建一个基准面
在新建的基准面上画110*110的方形，方形4个角倒一点圆角。

红色地方留0.01的间隙如下图
画好两个草图
点击放样折弯按钮
选择已画好的两个草图
设置参数
生成钣金
设置展开参数（展开参数自己设置）以下是参考值！
生成展开。

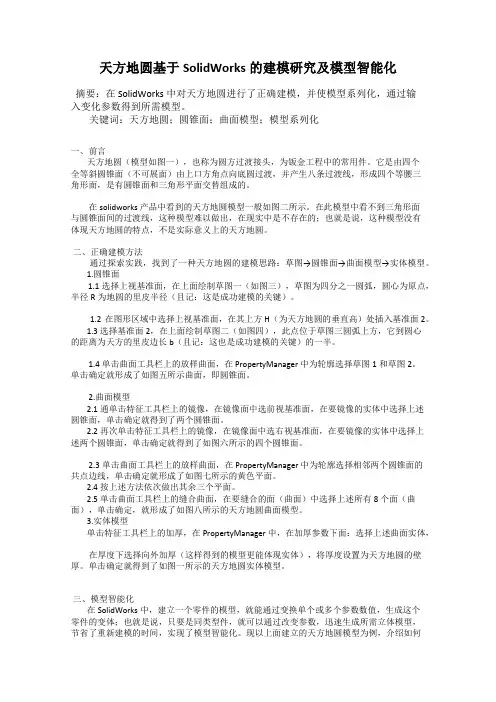

天方地圆基于SolidWorks的建模研究及模型智能化摘要：在SolidWorks中对天方地圆进行了正确建模，并使模型系列化，通过输入变化参数得到所需模型。

关键词：天方地圆；圆锥面；曲面模型；模型系列化一、前言天方地圆（模型如图一），也称为圆方过渡接头，为钣金工程中的常用件。

它是由四个全等斜圆锥面（不可展面）由上口方角点向底圆过渡，并产生八条过渡线，形成四个等腰三角形面，是有圆锥面和三角形平面交替组成的。

在solidworks产品中看到的天方地圆模型一般如图二所示。

在此模型中看不到三角形面与圆锥面间的过渡线，这种模型难以做出，在现实中是不存在的；也就是说，这种模型没有体现天方地圆的特点，不是实际意义上的天方地圆。

二、正确建模方法通过探索实践，找到了一种天方地圆的建模思路：草图→圆锥面→曲面模型→实体模型。

1.圆锥面1.1选择上视基准面，在上面绘制草图一（如图三），草图为四分之一圆弧，圆心为原点，半径R为地圆的里皮半径（且记：这是成功建模的关键）。

1.2 在图形区域中选择上视基准面，在其上方H（为天方地圆的垂直高）处插入基准面2。

1.3 选择基准面2，在上面绘制草图二（如图四），此点位于草图三圆弧上方，它到圆心的距离为天方的里皮边长b（且记：这也是成功建模的关键）的一半。

1.4 单击曲面工具栏上的放样曲面，在 PropertyManager 中为轮廓选择草图1和草图2。

单击确定就形成了如图五所示曲面，即圆锥面。

2.曲面模型2.1通单击特征工具栏上的镜像，在镜像面中选前视基准面，在要镜像的实体中选择上述圆锥面，单击确定就得到了两个圆锥面。

2.2再次单击特征工具栏上的镜像，在镜像面中选右视基准面，在要镜像的实体中选择上述两个圆锥面，单击确定就得到了如图六所示的四个圆锥面。

2.3单击曲面工具栏上的放样曲面，在 PropertyManager 中为轮廓选择相邻两个圆锥面的共点边线，单击确定就形成了如图七所示的黄色平面。

基于solidworks技术的“天方地圆”放样展开王坤兰石建设钢结构分公司1、前言在我们的工程实际中经常会遇到“天方地圆”的放样展开问题，此类问题传统的解决方法是技术人员依靠自身较强的空间想象能力，借助数学几何关系逐步进行推导，这种方法既费时，又费力。

而且精确性不是很高。

借助solidworks软件，可从根本上解决上述问题。

Solidworks是一款功能强劲且丰富的三维机械设计软件，已成为当前机械行业里面应用最为广泛而且最受欢迎的工具软件之一。

“天方地圆”的放样问题在solidworks软件中将变得极为简单，不仅操作过程快捷方便，而且放样展开后几乎没有误差。

2、用solidworks展开“天方地圆”日前，我公司承制了某公司的50㎡转鼓真空过滤机。

其部件出蜡管中就有一斜口“天方地圆”。

下面，我们以该件（如图：图1）为例进行分析。

2.1 建立三维模型（以solidworks2008为例）打开——新建——零件图，选取基准面做草图（一般选取前视基准面）。

在选取的图1基准面上面作出“天方”或者“地圆”的外廓线（两者无先后顺序之分，本文先做“天方”）。

做完草图，定义完尺寸后，退出草图绘制，点击前视基准面，然后点击插入——参考几何体——基准面。

插入一个新的基准面，设定两个基准面之间的距离为“天方地圆”实体的高度。

在新建的基准面1上面进行草图绘制，完成“地圆”的草图，并定义尺寸（如图2、图3所示）。

此处应当注意，要保证“地圆”的位置与实体中的空间位置一致。

完成草图后，点击插入——钣金——放样的折弯，按照界面左边提示框里面的内容选取草图1、草图2、设定板厚后完成三维实体的绘制（如图4所示）。

图2 图3图42.2三维模型的放样展开完成三维实体后，下一步我们需要将它展开。

点击插入——钣金——展开即完成实体的展开（如图5所示）。

此处有一特殊情况，因为在展开时需要选取零件的固定面作为参照，所谓固定面就是指展开前和展开后没有发生变化的面。

Preo 天圆地方展开方法
今天看到野火论坛有preo的天圆地方的展开方法，激动了好一阵子，为了展开天圆地方，苦恼了好久，今天看到这个方法，就是想分享一下。

圆地方一般是用混合壁做成.关键在于草绘截面那里.
1、第一个截面.先画一个方形，倒四个圆角，设定圆角值为大于或等于板厚，设定好起始点，不然混合后会扭曲
2、第二个截面.也是先画一个方形，倒四个圆角.圆角值设定为圆的半径略小一点(小0.05就行了，那样更接近圆).设定好混合起始点.
注意第二步是是画方形倒圆角，而不是直接画圆,这是关键点,一定要注意方法。

3、第三步当然是确认混合啦.其它参数自己设定。

4、第四步就是做缝,这应该难不倒大家.我就不多说了
5、第五步，嘿嘿，当然就是展开啦，用平整选个面就行了。

相信大家看了后都会做了吧。

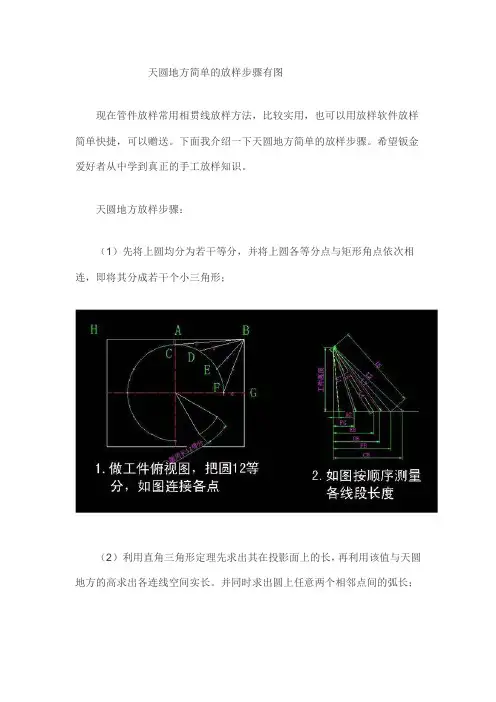

天圆地方简单的放样步骤有图
现在管件放样常用相贯线放样方法，比较实用，也可以用放样软件放样简单快捷，可以赠送。

下面我介绍一下天圆地方简单的放样步骤。

希望钣金爱好者从中学到真正的手工放样知识。

天圆地方放样步骤：
（1）先将上圆均分为若干等分，并将上圆各等分点与矩形角点依次相连，即将其分成若干个小三角形；
（2）利用直角三角形定理先求出其在投影面上的长，再利用该值与天圆地方的高求出各连线空间实长。

并同时求出圆上任意两个相邻点间的弧长；
（3）用（2）中求得的空间实长与圆上任意两个相邻点间的弧长作展开图。

先放实样，把圆的四分之一等份，截出点，找出实高。

这个很复杂，还是动手画
1、例图。

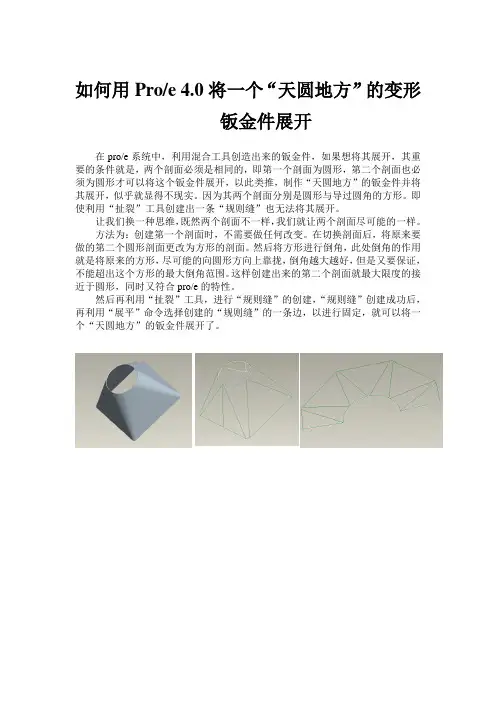

如何用Pro/e 4.0将一个“天圆地方”的变形
钣金件展开
在pro/e系统中，利用混合工具创造出来的钣金件，如果想将其展开，其重要的条件就是，两个剖面必须是相同的，即第一个剖面为圆形，第二个剖面也必须为圆形才可以将这个钣金件展开，以此类推，制作“天圆地方”的钣金件并将其展开，似乎就显得不现实。

因为其两个剖面分别是圆形与导过圆角的方形。

即使利用“扯裂”工具创建出一条“规则缝”也无法将其展开。

让我们换一种思维，既然两个剖面不一样，我们就让两个剖面尽可能的一样。

方法为：创建第一个剖面时，不需要做任何改变。

在切换剖面后，将原来要做的第二个圆形剖面更改为方形的剖面。

然后将方形进行倒角，此处倒角的作用就是将原来的方形，尽可能的向圆形方向上靠拢，倒角越大越好，但是又要保证，不能超出这个方形的最大倒角范围。

这样创建出来的第二个剖面就最大限度的接近于圆形，同时又符合pro/e的特性。

然后再利用“扯裂”工具，进行“规则缝”的创建，“规则缝”创建成功后，再利用“展平”命令选择创建的“规则缝”的一条边，以进行固定，就可以将一个“天圆地方”的钣金件展开了。

SolidWorks中建立同类钣金件快速展开模板翟成河【期刊名称】《金属加工：热加工》【年(卷),期】2015(000)009【总页数】3页(P59-61)【作者】翟成河【作者单位】山东冶金机械厂【正文语种】中文在冶金、建筑、石油、化工、造船及机械制造等行业，有许多产品是用板材及型材（金属或非金属）加工而成，凡是用这些材料弯曲成形的零件（统称为钣金件）都需要进行展开放样。

随着工业的发展，市场需求的提高，对钣金件制作的需求也逐步加大。

钣金展开是钣金件制作过程中的第一道工序，也是最重要的一个环节，准确的展开图是钣金件制作的基础，是确保制作质量的必要条件，会影响到以后各工序制造质量。

所以，必须充分重视展开放样的重要性。

有许多钣金件，尺寸大小上虽然不同，但它们展开图形（样板）外观形状相似，习惯上把这些钣金件看作同类型件。

针对常用同类型件，市场上有许多放样软件，虽然能迅速得到展开图，实用性不强。

对于制造厂家来说，有必要根据自己产品特点，建立适合自己产品同类型件的展开模板，只要输入尺寸就能得到所需展开图形，实现快速放样，提高效率。

1. 建立快速展开模板的平台及特点SolidWorks是一个功能非常强大的三维绘图软件，能够模拟出零件实物效果图，此图能非常准确地反映零件形状、尺寸和各部分之间的相对空间位置。

无论放实样或计算机模拟放样，都是在二维样台（或模拟样台）上通过投影原理，求线段实长实现。

在SolidWorks软件中建立效果图各点直接反映出空间相对位置，各点之间连线反映实长，直接测量就得到实际长度。

因此，如果把SolidWorks软件应用于钣金放样，将大幅提高放样效率，且促使展开更加精确。

由于放样是求被展开表面上合适点之间直线长度，因此在SolidWorks软件中放样无需建立模型，只需要做出合适空间点，用直线连接，直接测量长度。

SolidWorks软件中∑方程式功能，能够建立模型中尺寸之间的数学关系，只要变更参数数值，与其关联尺寸就能实现同步变换。

S o l i d W o r k s天圆地方钣金展开放样
文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
1、选择前视基准面，草图1，画200mm*200mm正方形；
2、将200mm*200mm正方形倒角，倒角为R99mm；
3、生成一个由直线和倒角圆组成的近似圆，放大看最远端是1mm直线；
4、并在最下方的顶端，开1mm缺口；
5、平行于前视基准面300mm距离，新建基准面1；
6、选择基准面1，草图，画300mm*300mm正方形，与前视基准面上的圆同心；
7、将300mm*300mm正方形四个直角倒角，倒角为R1mm；
8、同样在300mm*300mm正方形的最下方，与上面圆对称的地方，开1mm 缺口；
9、使用3D草图1，将前视基准面圆上的缺口和基准面1正方形缺口连接；
10、选择菜单—插入—钣金—放样的折弯，轮廓选择草图1和草图2，厚度0.01mm；
11、再选菜单—插入—钣金—展开，固定面选边线《边线1》，要展开的折弯选收集所有折弯；
12、最后展开成型。

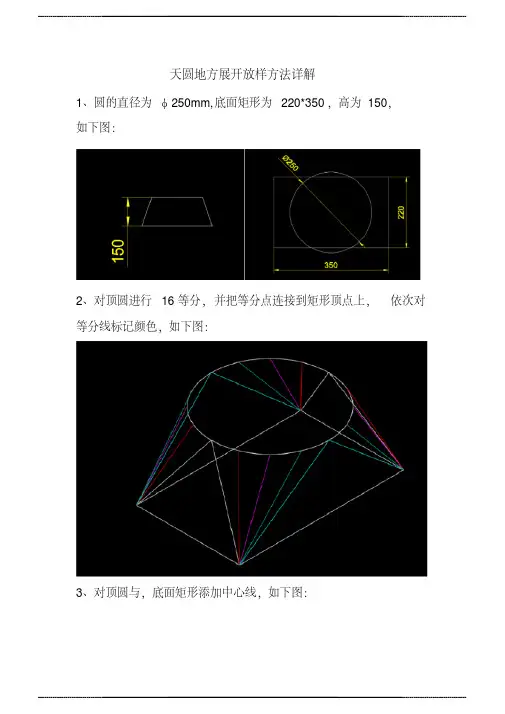

天圆地方展开放样方法详解1、圆的直径为φ250mm,底面矩形为220*350，高为150，如下图：2、对顶圆进行16等分，并把等分点连接到矩形顶点上，依次对等分线标记颜色，如下图：3、对顶圆与，底面矩形添加中心线，如下图：4、做出第一条白色线的垂直投影距离为120.83mm，如下图:5、依次做出各条线的投影距离，白色120.83mm、红色86.06mm、粉色89.27mm、淡绿色127.28mm、蓝色175.64mm,如下图：6、把第5步投影的距离放到直角三角形中，如下图：7、对三角形斜边长度进行测量，蓝色为230.79mm,淡绿色196.72，白色192.61mm，粉色174.55mm，红色172.93mm,如下图:8、对天圆地方进行放样，放样的顺序是蓝色淡绿色粉色红色白色，如下图：9、做BO垂直于AC,圆的半径为蓝色斜边的长度230.97mm,AC为矩形底边的长度350mm,如下图:10、因为对圆是均分，所以圆上相邻两点的弦长相等，弦长为48.77mm，如下图：11、以A点为圆心，圆的半径为淡绿色斜线长度196.72mm；以O点为圆心，以弦长48.77mm为半径做圆，两圆相交于E 点，连接直线AE,如下图：12、以A点为圆心，圆的半径为粉色斜线长度174.55mm；以E点为圆心，以弦长48.77mm为半径做圆，两圆相交于F 点，连接直线AF,如下图：13、以A点为圆心，圆的半径为红色斜线长度172.93mm；以F点为圆心，以弦长48.77mm为半径做圆，两圆相交于G 点，连接直线AG,如下图：14、11、以A点为圆心，圆的半径为白色斜线长度192.61mm；以G点为圆心，以弦长48.77mm为半径做圆，两圆相交于J 点，连接直线AJ,如下图：15、以A点为圆心，圆的半径为矩形短边长220mm；以J 为圆心，以D到A点距离192.61mm为半径做圆，两圆相交于K点，连接直线AJ、JK,如下图：16、对天圆地方进行放样，另一个角放样的顺序是白色红色粉色淡绿色蓝色17、以K点为圆心，圆的半径为红色斜线长度172.93mm；以j点为圆心，以弦长48.77mm为半径做圆，两圆相交于l 点，连接直线kl,如下图：18、以K点为圆心，圆的半径为粉色斜线长度174.55mm；以L点为圆心，以弦长48.77mm为半径做圆，两圆相交于Z 点，连接直线kZ,如下图：19、按18的方法依次做出淡绿色、蓝色的放样线，如下图：20、因为矩形另一长边为350mm,所以K为圆心，做半径为350mm的圆；以V点为圆心，半径通过K点做圆，两圆橡胶于Y点，做vm垂直于Yx,mx等于175mm,如下图：21、对其镜像，连接各端点，完成天圆地方放样，如下图：。

内容提要：●板金零件建模利用基体法兰来创建钣金零件；在钣金零件中加入专用的法兰特征，如边线法兰和斜接法兰；通过延伸面来封闭边角；成型工具的使用和创建；在钣金展开状态设计钣金零件和使用绘制的折弯工具加入折弯特征。

● 转换成板金零件把IGES文件导入SolidWorks；在非钣金零件中识别折弯；对薄壁零件的边角切口，这样才能够被识别为钣金零件；● 板金零件的关联设计在装配体关联设计中建立新的钣金零件；使用关联参考建立边线法兰；给钣金零件的边线添加褶边；编辑斜接法兰并修改启始/结束处等距。

板金零件建模钣金零件是一种比较特殊的实体模型，是带有折弯角的薄壁零件。

整个模型的 所有壁厚都相同，折弯程度可以通过指定折弯半径来控制。

如果需要释放槽，软件会自动添加。

SolidWorks为满足这些需求定制了专门的钣金工具。

【基体法兰】用来为钣金零 件创建基体特征，它与拉伸 特征相类似，可以用指定的 折弯半径来自动添加折弯。

【斜接法兰】是针对那些需 要在边线进行一定角度连接 的模型，在一条边或者多条 边上建立法兰，用户也可以 根据需要在适当的地方创建 释放槽。

【边线法兰】特征可将法兰 添加到钣金零件的所选边 上，用户可以修改折弯角度 和草图轮廓。

也可同时在多 条边线上创建法兰。

【边线法兰】也可以在直线 边或曲线边上添加。

同样能 够在零件上添加【边线法 兰】特征，例如放样或圆柱 零件的直线边。

【薄片】特征可以为钣金零 件添加具有相同厚度的薄 片，薄片特征的草图必须在 已有平面上绘制。

展开和折叠：在模型展平状态下进行的任何切除，都要用到这对额外的操作，用展开命令展开所需折弯，进行切除，然后用折叠命令将折弯折叠回去。

切口：切口特征通过一个很小的间距切开模型，从而打开盒子形成一个可以展开的钣金零件。

成形工具是作为钣金零件折弯、伸展或者变形的冲模来使用。

应用成形工具的 面与成形工具自身的停止面相对应。

默认情况下，成形工具向下行进，材料在成形工具接触面时变形。

天圆地方展开放样方法详解1、圆的直径为φ250mm,底面矩形为220*350，高为150，如下图：2、对顶圆进行16等分，并把等分点连接到矩形顶点上，依次对等分线标记颜色，如下图：3、对顶圆与，底面矩形添加中心线，如下图：4、做出第一条白色线的垂直投影距离为120.83mm，如下图:5、依次做出各条线的投影距离，白色120.83mm、红色86.06mm、粉色89.27mm、淡绿色127.28mm、蓝色175.64mm,如下图：6、把第5步投影的距离放到直角三角形中，如下图：7、对三角形斜边长度进行测量，蓝色为230.79mm,淡绿色196.72，白色192.61mm，粉色174.55mm，红色172.93mm,如下图:8粉色红色白色，如下图：9、做BO垂直于AC,圆的半径为蓝色斜边的长度230.97mm,AC为矩形底边的长度350mm,如下图:10、因为对圆是均分，所以圆上相邻两点的弦长相等，弦长为48.77mm，如下图：11、以A点为圆心，圆的半径为淡绿色斜线长度196.72mm；以O点为圆心，以弦长48.77mm为半径做圆，两圆相交于E 点，连接直线AE,如下图：12、以A点为圆心，圆的半径为粉色斜线长度174.55mm；以E点为圆心，以弦长48.77mm为半径做圆，两圆相交于F 点，连接直线AF,如下图：13、以A点为圆心，圆的半径为红色斜线长度172.93mm；以F点为圆心，以弦长48.77mm为半径做圆，两圆相交于G 点，连接直线AG,如下图：14、11、以A点为圆心，圆的半径为白色斜线长度192.61mm；以G点为圆心，以弦长48.77mm为半径做圆，两圆相交于J 点，连接直线AJ,如下图：15、以A点为圆心，圆的半径为矩形短边长220mm；以J 为圆心，以D到A点距离192.61mm为半径做圆，两圆相交于K点，连接直线AJ、JK,如下图：16、对天圆地方进行放样，另一个角放样的顺序是白色红色粉色淡绿色蓝色17、以K点为圆心，圆的半径为红色斜线长度172.93mm；以j点为圆心，以弦长48.77mm为半径做圆，两圆相交于l 点，连接直线kl,如下图：18、以K点为圆心，圆的半径为粉色斜线长度174.55mm；以L点为圆心，以弦长48.77mm为半径做圆，两圆相交于Z 点，连接直线kZ,如下图：19、按18的方法依次做出淡绿色、蓝色的放样线，如下图：20、因为矩形另一长边为350mm,所以K为圆心，做半径为350mm的圆；以V点为圆心，半径通过K点做圆，两圆橡胶于Y点，做vm垂直于Yx,mx等于175mm,如下图：21、对其镜像，连接各端点，完成天圆地方放样，如下图：。

solidworks圆柱面切圆展开为圆形
在solidworks中，如果要将圆柱面切成圆形展开，我们可以按以下步骤操作：
1. 打开solidworks软件，新建一个零件文件。

2. 在三维空间中创建一个圆柱体，设置其半径和高度。

3. 在“特征管理器”中选择“切割”命令，然后选择“切割圆柱面”。

4. 在“切割圆柱面”对话框中，选择“切割圆柱面的一部分”选项，并指定切割平面的位置和方向。

5. 完成切割后，选择“圆柱面展开”命令，然后选择刚刚切割的圆柱面。

6. 此时，在三维空间中将显示展开后的圆形平面。

7. 最后，可以将展开后的圆形导出为dxf、dwg等格式的文件，以便进行后续加工。

通过以上步骤，我们可以在solidworks中将圆柱面切成圆形展开，为后续加工提供方便。

- 1 -。

solidworks周边圆的使用方法
在SolidWorks软件中，可以使用多种方法来创建周边圆。

下面是两种常见的方法：
1. 使用圆形草图工具：选择草图平面，然后在绘制工具栏中选择圆形工具。

在绘图区点击一次表示绘制直径，点击两次表示绘制半径。

选择圆心位置和圆的尺寸，然后单击以创建圆。

2. 使用圆弧工具：选择草图平面，然后在绘制工具栏中选择圆弧工具。

选择圆心位置和起始点，然后移动鼠标以定义圆弧的位置和半径，最后单击以创建圆弧。

无论使用哪种方法，您都可以使用SolidWorks的绘图工具来进一步编辑和调整圆的属性，例如直径、半径、位置和尺寸。

基于solidworks技术的“天方地圆”放样展开王坤兰石建设钢结构分公司1、前言在我们的工程实际中经常会遇到“天方地圆”的放样展开问题，此类问题传统的解决方法是技术人员依靠自身较强的空间想象能力，借助数学几何关系逐步进行推导，这种方法既费时，又费力。

而且精确性不是很高。

借助solidworks软件，可从根本上解决上述问题。

Solidworks是一款功能强劲且丰富的三维机械设计软件，已成为当前机械行业里面应用最为广泛而且最受欢迎的工具软件之一。

“天方地圆”的放样问题在solidworks软件中将变得极为简单，不仅操作过程快捷方便，而且放样展开后几乎没有误差。

2、用solidworks展开“天方地圆”日前，我公司承制了某公司的50㎡转鼓真空过滤机。

其部件出蜡管中就有一斜口“天方地圆”。

下面，我们以该件（如图：图1）为例进行分析。

2.1 建立三维模型（以solidworks2008为例）打开——新建——零件图，选取基准面做草图（一般选取前视基准面）。

在选取的图1基准面上面作出“天方”或者“地圆”的外廓线（两者无先后顺序之分，本文先做“天方”）。

做完草图，定义完尺寸后，退出草图绘制，点击前视基准面，然后点击插入——参考几何体——基准面。

插入一个新的基准面，设定两个基准面之间的距离为“天方地圆”实体的高度。

在新建的基准面1上面进行草图绘制，完成“地圆”的草图，并定义尺寸（如图2、图3所示）。

此处应当注意，要保证“地圆”的位置与实体中的空间位置一致。

完成草图后，点击插入——钣金——放样的折弯，按照界面左边提示框里面的内容选取草图1、草图2、设定板厚后完成三维实体的绘制（如图4所示）。

图2 图3图42.2三维模型的放样展开完成三维实体后，下一步我们需要将它展开。

点击插入——钣金——展开即完成实体的展开（如图5所示）。

此处有一特殊情况，因为在展开时需要选取零件的固定面作为参照，所谓固定面就是指展开前和展开后没有发生变化的面。
