力控函数

力控forcecontrol6.1组态软件开发工程步骤简单说明前言：软件安装时都是默认演示版状态下，直接“下一步”到最后完成，安装完成后，就可以新建工程进入开发了，具体见多媒体视频文件。

1、软件安装：只需要安装红色标记部分即可。

2、安装好软件之后，打开桌面力控图标，弹出工程管理器，默认有两个案例工程，选择新建的工程点击开发即可进入新建工程！然后可以根据帮助或者视频学习开发和组态以及调试！（新建的工程里面没有任何东西，没有画面，没有变量，没有任何功能，而我们就必须进入开发，去在里面新建自己想要的东西，或者说是自己想实现的功能，包括画面，工艺流程，报表，曲线等等）13、新建工程之后，再选择开发，如果没有加密锁，会弹出“找不到加密锁，只能以演示版运行！”的对话框,点击忽略进入。

下图是实训装置上的工程截图！24、在“工程项目”里有“窗口”，双击即可新建窗口，因为每个窗口功能都不一样，比如可以作为封面或者报表等，给窗口定义好名称之后，点击确定就新建完成一个画面，再点击下保存按钮，然后就可以编辑这个画面了，比如可以在工具箱里找到按钮或者标签框等控件，在画面拖动鼠标新建控件，再双击控件编辑其属性，具体见多媒体视频文件。

345、 新建IO 设备，点开“工程项目”中的“IO 设备组态”，在这里是定义上位机软件将要连接的设备，比如西门子200的PLC ，或者modbus 仪表等，在次以S7-200PLC 为例：找到PLC 类别，拉出“ximens 西门子”菜单，下面就是西门子PLC 的各种驱动，而我们要用的是“S7-200（PPI ）”，双击此驱动即可新建，如下图：这里“设备地址”必须填写2，因为该类型PLC出厂时默认地址就是2，点击下一步出现下图：此处都是PLC通信时的参数，不能写错，否则导致和PLC连接失败！！！第三步默认即可完成新建IO设备。

可以在打开力控进入组态时，点开菜单栏中的帮助选择“驱动帮助”，打开的是力控软件和别的设备通信的一些设步骤和说明，其中就包括S7-200PLC！6、“数据库组态”，点击进去之后，就可以新建数据库变量了，可以选择模拟量或者数字量，变量也有自身的属性，例如“基本参数”、“报警参数”、“数据连接”和“历史参数”。

力控学习指南-第十章-报表264第十章报表数据报表是工业生产中不可缺少的统计工具，它能将生产过程中的各类信息(如:生产数据、统计数据)以直观的表格形式反映，为生产管理人员提供有效的分析手段。

力控软件提供了历史报表和万能报表。

使用历史报表可根据生产数据形成典型的班报、日报、月报、季报、年报。

万能报表提供类似EXCEL的电子表格功能，可以形成更为复杂的报表系统。

10.1历史报表历史报表是一种浏览和打印历史数据和统计数据的工具。

对历史报表可进行手工或自动打印。

历史报表从数据库中按照一定的采样方式获取一个或多个点的历史数据，以表格的形式显示出来，0.1.1创建历史报表 1在工具箱中选择历史报表按钮，在窗口中点击并拖拽到合适大小后释放鼠标。

结果如下图所示:这时可以象处理普通图形对象一样来改变历史报表的属性。

选中历史报表对象，单击鼠标右键，弹出右键菜单:第十章报表 265选择“对象属性”，弹出“改变对象属性”对话框，通过这个对话框可以改变历史报表的填充色、边线颜色、边线风格等。

10.1.2 历史报表组态双击历史报表对象，弹出“历史报表组态”对话框:对话框由“一般”和“变量”两页内容组成。

首次进入对话框时，显示“一般”页，如上图所示。

“一般”页中包括下列各项:起始时间指定起始时刻:选择此项表示，报表将从指定时间开始的一段历史数据显示。

起始时刻决定于打印时间:选择此项表示，报表将从报表打印时间开始向前追溯一段时间显示历史数据。

266 第二部分用户指南报表起始时间当在单选按钮“起始时间”选择了“指定起始时刻”选项时，该项变为有效，否则为禁止状态。

此项用于指定报表从什么时间开始来获取一段历史数据。

具体需要指定从前几天(0表示当天)的第几点钟(0~23)和第几分钟(0~59)。

字体单击该按钮或使用菜单“属性(A)/字体”进入报表字体定义框:从中选择需要的字体和字号后单击“确认”按钮返回。

颜色“标题背景”、“工位号/标题”、“序号”、“值”和“时间”这5项分别用来指定历史报表的标题背景颜色、位号名称/标题文字的显示颜色、序号的显示颜色、过程值(PV)的显示颜色和PV值采样时间的显示颜色。

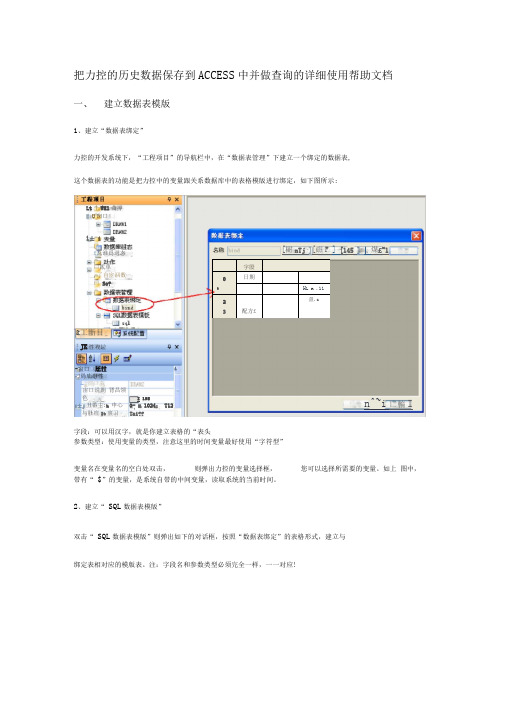

把力控的历史数据保存到ACCESS 中并做查询的详细使用帮助文档一、 建立数据表模版1、建立“数据表绑定”力控的开发系统下，“工程项目”的导航栏中，在“数据表管理”下建立一个绑定的数据表,参数类型：使用变量的类型，注意这里的时间变量最好使用“字符型”变量名在变量名的空白处双击， 则弹出力控的变量选择框， 您可以选择所需要的变量。

如上 图中，带有“ $”的变量，是系统自带的中间变量，读取系统的当前时间。

2、建立“ SQL 数据表模版”双击“ SQL 数据表模版”则弹出如下的对话框，按照“数据表绑定”的表格形式，建立与绑定表相对应的模版表。

注：字段名和参数类型必须完全一样，一一对应! 字股0 日期 r 1H L n .11 2 盈.z3 配方£这个数据表的功能是把力控中的变量跟关系数据库中的表格模版进行绑定，如下图所示:A I 1950- m 1024； T12Lt 丄WE1曲撐E U 囱口l± i£瓦谁爲迥态口貳单.了自宦泅数口 So?刁咼庙砸性I 窗口右Tai?? JK 性複垃-窗口宙口说期 背昌领色 i±j 丑番主:h 申心与肚疽It 亶习 &工斷目[樹nTj ][磁F ] [145 ] | 煤£~1 n^~i 匸輪I字段：可以用汉字，就是你建立表格的“表头在D 盘下建立关系数据库在D 盘下的新建一个文件夹 “关系数据库”，在此文件夹中右键， 新建一个ACCESS 关系数在力控通过程序使之数据保存到关系数据库中1、首先介绍对于跟关系数据库链接应该使用到的函数:(1 )、连接SQLCo nn ect( Co nn ectIDQataSourceDesc)说明连接到指定的数据库 参数E性设置1 X訂口廉件2目口若輛DUVZ 蓟口怩朋1 135二T1世备舷*丄刑吓二工耳w后台粗件 ,「程®目可芜堆橋 大1:士IJ L 匕弟门击口」__据库，命名为：配方ConnectID 整型，数据源标识，为返回值，该值将用于其它SQL 函数。

力控定义dim
（最新版）
目录
1.力控的定义
2.dim 的含义
3.力控与 dim 的关系
正文
力控是一种物理学概念，它指的是力对物体运动状态的控制。

力控定义了物体受到力的作用后，其运动状态会发生怎样的改变。

在物理学中，力是一个矢量量，具有大小和方向。

力控就是研究力如何改变物体的运动状态，包括物体的速度、方向、形状等。

dim 在编程语言中，常常表示一个变量的数据类型。

比如在 Python 语言中，我们可以定义一个整数类型的变量，用 dim 表示，如：dim = 10。

dim 也可以表示一个数组的大小，如：dim = 3，表示一个三维数组。

力控与 dim 的关系并不直接。

力控是物理学中的一个概念，而 dim 是编程语言中的一个术语。

然而，在某些情况下，它们可以发生联系。

比如，在物理学模拟程序中，我们可以用 dim 来表示物理量，如力、质量、速度等。

在这种情况下，dim 就与力控有关系了。

总的来说，力控和 dim 分别是物理学和编程领域的概念，它们在各自的领域中有着不同的含义和应用。

第1页共1页。

220第七章报警和事件力控能及时将控制过程和系统的运行情况通知操作人员。

力控系统支持“过程报警”、“系统报警”和“事件记录”的显示、记录和打印。

过程报警是指过程情况的警告；系统报警是有关系统运行错误报警以及I/O设备运行错误或故障报警等；而事件记录则是系统对各种系统状态以及用户操作等信息的记录。

报警产生时首先由实时数据库处理和保存，然后可由界面系统显示和确认。

力控的数据库与界面系统可以分布运行在不同网络结点上，任意一台工作站的人机界面系统都可以显示和确认运行在其他网络工作站上的实时数据库产生的报警数据。

而分布式的报警信息对于操作人员是透明的，操作人员不必清楚报警来自于本地数据库或远程网络数据库。

7.1 报警和事件力控通过这些报警和事件，用户可以方便地监视和查看系统的报警、操作和各个工作站的运行情况。

报警是控制过程状态出现问题时发出的警告，同时要求操作人员做出响应。

当一过程值超出用户定义的某种界限时，譬如模拟量超出了上限值，报警即被触发。

它触发了未确认报警状态，可以通知操作人员发生了什么问题。

事件记录了系统各种状态的变化和操作人员的活动情况，不要求操作人员作出响应。

当产生一特定系统状态时，比如某操作人员登录到力控时,事件即被触发。

事件由运行系统View 来记录和显示。

7.2 报警类型我们在第三章已经详细介绍了实时数据库的报警类型，我们在这里作一个汇总。

第七章报警和事件2217.3 报警优先级报警优先级是处理和显示各类报警先后顺序的依据。

它标志着报警的严重程度，您可以在动作脚本中利用脚本函数GetCurAlm来获取当前报警的优先级，然后根据优先级来进行其它处理。

下表汇总了各种类型的报警优先级：优先级的不同取值分别代表各类报警优先级的不同级别：0：无动作，即不关心该类型报警，也不生成报警记录1：低级2：高级3：紧急报警这4个级别从0到3优先级顺序从低到高。

222 第二部分用户指南高优先级的报警优先处理，在实时报警记录和系统报警记录显示中，首先显示高优先级的报警。

力控读取键盘函数-概述说明以及解释1.引言1.1 概述力控读取键盘函数是一种在计算机编程中常用的函数，用于获取并处理用户在键盘上的输入。

通过力控读取键盘函数，我们可以实现对键盘输入的监控、解析和响应等功能，从而满足用户对程序的交互需求。

键盘作为最常见的输入设备之一，被广泛应用于各种计算机程序和系统中。

无论是在游戏中的角色操作，还是在文本处理软件中的文字输入，用户都需要通过键盘来与计算机进行交互。

而力控读取键盘函数就是为了方便程序员对键盘输入进行处理而设计的。

力控读取键盘函数具有很强的灵活性和实用性。

它能够监听用户在键盘上的按键操作，包括特殊键（例如Shift、Ctrl、Alt等）的组合功能。

通过力控读取键盘函数，程序员可以轻松地获取用户输入的字符、数字或其他键值，并根据这些输入进行相应的逻辑处理。

此外，力控读取键盘函数还可以实现对输入内容的验证和限制。

程序员可以使用该函数来过滤掉无效的输入，或者对具体的输入进行格式校验，以确保输入的正确性和有效性。

这在开发需要用户输入的应用程序时尤为重要，可以提高程序的稳定性和鲁棒性。

然而，力控读取键盘函数也存在一些局限性。

首先，它只能获取用户在键盘上的输入，无法获取鼠标、触摸屏等其他输入设备的操作。

其次，由于键盘输入通常是同步的，即程序需要等待用户输入才能继续执行后续的逻辑，这可能会影响程序的响应速度和效率。

因此，在设计使用力控读取键盘函数时，程序员需要综合考虑这些因素，并选取合适的方案以满足具体需求。

在未来，我们可以对力控读取键盘函数进行进一步优化和发展。

例如，结合人工智能的技术，可以实现更智能化的键盘输入处理，提升程序的用户体验。

此外，随着移动端设备的盛行，我们还可以将力控读取键盘函数与手机或平板电脑等触摸屏设备进行整合，拓展其适用范围。

总之，力控读取键盘函数在计算机编程中具有重要的地位和应用前景，值得我们进一步研究和探索。

1.2文章结构1.2 文章结构本文将按照以下结构展开讨论力控读取键盘函数的相关内容：1. 引言：首先对本文的主题进行概述，介绍力控读取键盘函数的定义和功能。

396第三章脚本函数脚本函数由力控预先定义，可在界面系统中的动作脚本和动画连接中引用。

目前提供的脚本函数类包括：系统、数学、配方、SQL查询、设备操作、字符串操作、Window控件、内置数据表、其他类函数。

“系统”类和“其它”类包含数据转换、文件操作、系统功能调用、对象操作等功能函数。

“数学”类包含一组常用数学运算函数；“配方”类包含一组用于控制配方管理器的函数；“SQL查询”类包含一组用于实现SQL访问功能的函数；“设备操作”类包含一组实现计算机I/O读写操作的函数；“字符串操作”类包含一组对字符串进行操作的函数。

“Windows控件”类包含一组对力控Windows控件对象（如表格，下拉框等）进行操作的函数。

“内置数据表”类包含一组对内置数据表进行操作的函数。

1、系统函数AlmAck语法AlmAck()说明当前最新报警确认,当前最新报警显示在系统报警窗右侧。

要显示系统报警窗，首先要选中系统参数中系统报警检查框。

参数返回值备注示例AlmAck();AlmAckAll语法AlmAckAll(DataSourceNo,AreaNo)说明对数据库中某一区域报警进行确认。

DataSourceNo数据源号，类型为整型，序号从0开始。

AreaNo指定区域号,-1表示所有区域。

参数返回值备注示例AlmAckAll(0,-1);//对整个数据库报警进行确第三章脚本函数397认。

Beep语法beep(number)说明蜂鸣器发出叫声。

参数参数number用于指定不同的音响。

-1,0:为两种报警声。

1~7对应乐谱的中音1至7。

8~14对应乐谱的高音1至7。

返回值备注示例beep(-1); //标准报警声。

ChangeGroup语法ChangeGroup（GroupNumber）说明该函数用于历史趋势、实时趋势、模板中的变量成组替换，替换量一般为DB变量。

参数为数值常量或数值表达式，该参数的值表示变量组的组号。

返回值备注对于模板对象，只是替换位号名，参数部份保留不变。
