ForceControl V7.1功能说明书北京力控元通科技有限公司目录1.工程管理 (5)2.图形界面 (5)开发环境 (5)1)对象编辑及属性 (6)2)颜色风格管理 (6)3)窗口管理 (6)模板管理 (7)变量管理 (7)脚本系统 (7)复合组件 (8)4)趋势曲线 (8)5)增强型趋势曲线 (9)6)圆形记录仪 (9)7)温控曲线 (10)8)位置曲线 (10)9)饼图 (12)10)复合报警 (12)11)棒图2 (13)12)棒图 (13)13)Xy曲线 (13)14)历史报表 (14)15)专家报表 (14)16)数据浏览 (15)17)历史追忆 (15)18)本地事件 (16)19)远程事件 (16)20)幻灯片控件 (16)21)图片显示控件 (16)22)超级图灵 (16)23)动画文件播放控件 (17)24)多媒体播放器控件 (17)25)Flash播放器控件 (17)26)FTP工具 (17)后台组件 (18)27)时间调度 (18)28)系统函数 (18)29)截屏组件 (19)30)eMail组件 (19)31)语音拨号 (19)32)批次 (20)33)配方 (20)34)定时器 (21)35)逐行打印 (21)36)计时器 (21)37)ADO组件 (21)38)累计器 (22)39)历史数据中心 (22)40)报警中心 (22)41)语音报警 (22)42)手机短信报警 (23)43)ODBCRouter后台控制 (23)44)逐行打印报警 (23)45)键盘 (23)46)FTP后台工具 (24)47)HTTP协议工具 (24)48)文件查找工具 (24)运行环境 (24)3.数据库 (24)实时数据处理 (25)数据库对实时数据的变换处理 (25)i.对裸数据的处理 (25)ii.不同点类型对采集数据的特殊处理 (26)iii.自定义计算功能 (26)历史存储 (26)报警 (27)统计 (28)4.IO设备通讯 (28)5.安全管理 (29)用户访问对象管理 (29)用户系统权限配置 (30)系统安全管理 (30)工程加密 (30)6.网络功能 (31)CS (31)BS (32)冗余 (32)对外接口 (32)1.工程管理力控监控组态软件，可以对多个力控监控组态软件工程进行管理。
BCNet-S7MPI在力控Forcecontrol中的设置
西门子S7300连接力控Forcecontrol，通过：西门子S7300 TCP驱动；OPC服务器（BCNetS7 OPC）；Modbus TCP驱动。
一、BCNet-S7MPI通过西门子S7300 TCP驱动连接力控的设置
1、打开力控开发系统——IO设备组态，选择“PLC-SIEMENS（西门子）—S7系列TCP协议”
2、填入设备名称，设备地址（S7300PLC站地址）
3、填入BCNet-S7MPI的IP地址，端口（默认为102），完成设置。
二、BCNet-S7MPI通过BCNetS7 OPC软件连接力控的设置
1、打开力控开发系统——IO设备组态，选择“OPC—MICROSOFT OPC CLIENT—OPC CLIENT 3.6”
2、填入设备名称
3、选择“OPC.BCNet.S7”，确定
三、BCNet-S7MPI通过Modbus TCP驱动连接力控的设置
1、打开力控开发系统——IO设备组态，选择“PLC-MODICON（莫迪康）—modbus TCP通讯”
2、填入设备名称；设备地址（S7300PLC站地址）；
3、填入BCNet-S7MPI的IP地址，端口（默认为502），完成设置。
Modbus地址映射,请查看文档《BCNet-S7MPI用户使用指南》。
力控HMI/SCADA监控组态软件产品说明北京三维力控科技有限公司力控HMI/SCADA监控组态软件产品说明目录一、序言 (1)1.1关于力控®系列软件应用 (1)1.2力控科技ForceCon®产品家族 (1)1.3产品特点 (2)1.4监控组态软件发展历程 (3)1.5新品介绍 (3)二、产品特点 (5)2.1产品亮点 (5)2.2 eForceCon® Sd 2.0亮点 (5)三、系统构架 (8)3.1单机构架 (9)3.2多机构架 (9)3.3客户服务器构架 (9)3.4应用分布式构架 (10)四、冗余 (11)4.1I/O设备冗余 (12)4.2I/O通讯链路冗余 (12)4.3计算机冗余 (12)4.4监控网络冗余 (13)4.5全面冗余 (14)五、构建灵活规模系统 (15)5.1区域实时数据库 (15)5.2多种数据源处理 (16)六、WEB和无线应用 (17)6.1WEB应用方案 (17)6.2瘦客户端应用方案 (18)6.3无线应用方案 (18)七、接口与通讯 (20)7.1对外接口 (20)7.2IO通讯 (21)7.3支持IO设备种类 (22)八、快速配置向导 (23)九、ForceControl 6.1应用开发 (24)9.1工程管理器 (24)9.1.1工程管理 (24)9.1.2开发环境 (24)9.2图像编辑器 (25)9.2.1构建流程画面 (25)9.2.2图库 (25)9.2.3菜单栏 (26)北京三维力控科技有限公司9.2.4ActiveX扩展 (26)9.3对象配置 (27)9.3.1模板 (27)9.3.2精灵 (27)9.4组件 (28)9.5报表 (29)9.6分析曲线 (30)9.7报警和事件 (32)9.8历史数据归档 (33)9.9脚本 (34)9.10用户管理 (34)十、扩展组件 (35)10.1策略控制器 (35)10.2 ODBCRouter (35)10.3 CommServer (36)10.4 GAPServer (36)10.5 CommBridge (37)10.6 WEBServer (37)10.7 NETServer (38)10.8 Excel Addin (39)附录附录一：力控pNetPower 6.0产品介绍 (40)一、简介 (40)二、分布式的专业电力SCADA平台 (40)三、基本功能模块 (42)四、保护定值在线管理 (44)五、录波数据管理分析 (44)六、电能量实时采集管理 (45)附录二：力控KJxN煤矿安全监控版 (46)一、概述 (46)二、设计原则 (46)三、系统架构 (46)四、产品功能 (46)附录三：力控ForceControl V6.1 温控版介绍 (48)附录四：力控DCS版介绍 (49)一、概述 (49)二、一体化集成 (49)附录五：力控嵌入版介绍 (51)一、软件特点 (51)二、软件功能 (51)三、硬件构成 (51)四、典型应用：触摸屏在真空生产线的应用 (52)附录六：监控组态软件选型说明 (53)一、ForceControl软件分类及授权方式 (53)二、ForceControl软件类别介绍 (53)三、行业版介绍 (54)四、性能模式选型说明 (54)开发版 (54)运行版 (54)通用监控版 (54)标准网络版 (54)WWW网络版 (55)扩展组件 (55)一、序言1.1关于力控®系列软件应用从1993年至今，力控科技系列工业自动化软件为国家经济建设做出了应有的贡献，在石油、石化、国防、铁路（含城铁或地铁）、冶金、煤矿、配电、发电、制药、热网、电信、能源管理、水利、公路交通（含隧道）、机电制造等行业均有成功应用。
力控科技工业监控组态软件ForceControl V7.0在两化深度融合的推动下，北京三维力控科技有限公司发布了全新的工业监控组态软件——ForceControl V7.0。
该产品是力控科技根据当前制造业和信息技术的融合发展日益深化的趋势，总结多年来的行业工程实践经验，以及对行业领军用户需求进行深度分析的基础上设计开发的自动化软件产品。
该产品可以广泛应用于油气、化工、煤炭、电力、环保、能源管理、智能建筑等行业，通过提供可靠、灵活、高性能的监控系统平台,极大的提升了客户的投资回报率。
支持主流操作系统ForceControl V7.0 是一个完全集成的工业控制软件产品，完全兼容微软的32/64位Windows 7及Windows Server 2008操作系统，通过提供可靠、灵活、高性能的监控系统平台,以及简单易用的配置工具和强大的功能使您能够针对各种规模的应用进行快速开发并部署。
丰富的图形处理能力通过ForceControl V7.0提供的组态开发环境，系统集成工程师可以直接使用其提供的大量可导入设置和等值化工具，实现包括变量、数据库、IO设备、对象数据、图库等的高度复用，从而极大的提高了工程的组态效率。
力控ForceControl V7.0与.NET技术可无缝集成，用户可以用WinForm窗体技术或WPF 技术，方便设计出炫丽的应用组件添加到ForceControl V7.0中。
通过计算机技术与3D技术的结合，可轻松实现数据的可视化，这种形象直观的展示方式将有效降低数据的理解难度。
对于动态画面可以全面支持GDI+图形画刷，同时支持2D、3D图形模拟技术。
给用户提供了多种选择。
负载均衡技术深入到分布式组件的设计，远程数据传输支持断线重连与恢复机制，不同图形与图像资源的“隔离”的封装设计在保证绚丽的监控效果的同时又保证了系统的稳定性。
用户通过力控脚本系统可以轻而易举地控制图形对象的动态效果，使整个生产画面更加形象。
工业监控组态软件ForceControl6系列选型说明（内部培训使用资料20081009）一、ForceControl软件分类及授权方式：ForceControl软件按类别分为企业版、专业版、行业版、OEM版，按行业分为电力版、DCS专用版、温控版、楼宇版等行业版本，按性能模式分为开发版、通用运行版、标准网络运行版、WWW网络运行版、服务器运行版、扩展组件等，各种软件产品的加密授权方式不同，授权加密锁互不通用，因此定价也不尽相同，服务方式也不尽一样。
加密授权方式相同的版本价格策略基本相同，如温控版与通用版价格策略与服务模式一样。
很多OEM品牌的客户服务和定制开发是要按照严格的商务合同来执行，因此服务策略不完全一致，具体情况需要咨询相关销售负责人员。
二、ForceControl软件类别介绍ForceControl软件按类别分为企业版、专业版、行业版、OEM版等版本，各个版本的授权文件与加密锁互不通用。
力控ForceControl软件各类别版本按应用模式分为开发版和运行版，产品是按照点数进行计算的，点数是指实际监控的外部I/O设备参数的个数，即软件内部的实时数据库DB中I/O连接项的个数，正式发行的产品开发版没有点数和时间的限制，购买软件时，开发版随运行版免费赠送，运行版分为通用监控版、标准网络版、WWW网络版等。
没有授权的ForceControl演示版的开发版和运行版分别有64点的限制，运行版只能运行一个小时，完全免费的不限点数的开发版可以直接咨询力控科技销售部和各地办事处，索要注册号即可以使用，经过加密锁进行授权。
ForceControl企业版是针对自动化等各类用户的通用商业版本，缺省情况下，产品是按点数收费，只记监控的外部I/O设备参数的个数，ForceControl企业版软件内部的中间变量、间接变量等不计价。
ForceControl专业版：与企业版差别为是对高校客户进行定制的教学及科研版本，所有力控forcecontrol的功能全部开放，如不计IO点数等，该版本为专用版本，可以供教学和科学研究使用。
工业监控组态软件ForceControl产品概述ForceControl系列监控组态软件是力控科技将其在十余年间积累的工业自动化、信息化的经验与前沿IT技术相结合而研发的产品。
该系列产品面向通用监控组态软件市场，作为工业自动化软件中的基础平台软件，可以为各类行业提供解决方案。
其最新产品完全支持微软的32/64位Windows7及Windows Server2008操作系统，在保证系统稳定性的前提下，既增加了产品的灵活性，同时又提高了使用的便捷性，使您能够快速构建基础工业监控系统。
产品架构ForceControl监控组态软件功能架构的核心是分布式区域实时数据库，其它应用程序或者功能模块通过与区域实时数据库交互而实现其功能及扩展。
软件的主要功能模块包括实时数据库、设备通讯服务程序、HMI画面、网络通讯程序、接口SDK、Web应用服务、关系数据转储、数据转发、扩展组件等几个部分。
ForceControl产品可与力控产品家族中的其他产品无缝集成，充分发挥其作为站控自动化软件的优势，与数据库等产品共同为客户打造一个适合于各类行业应用的企业智能信息化管理系统。
产品特点灵活方便的开发环境提供集成化的设计环境，各种图库及组件支持自定义属性、方法、事件；支持工程屏幕分辨率的自适应，支持一机多屏配置；提供上千种丰富的图形元素，具备丰富的“矢量”行业图库集，支持自定义图库；各种图元对象具备多个图层，通过脚本可灵活控制各图层的显示与隐藏，方便画面制作；采用了GDI+绘图技术，用户可以实现图元的各种阴影和过渡色的填充，使图形的渲染更出色，界面的展示更美观；与.net 技术无缝集成，支持WPF 和WCF 技术构建3D 图形对象组件；强大的ActiveX 控件对象容器，定义了全新的容器接口集，通过“脚本”可直接操作容器，调用对象的方法、属性，方便系统的集成。
可靠的工业通讯设计支持通过RS232、RS422、RS485、电台、电话轮巡拨号、以太网、移动GPRS、CDMA、GSM、zigbee网络等方式和远程现场设备进行通讯。

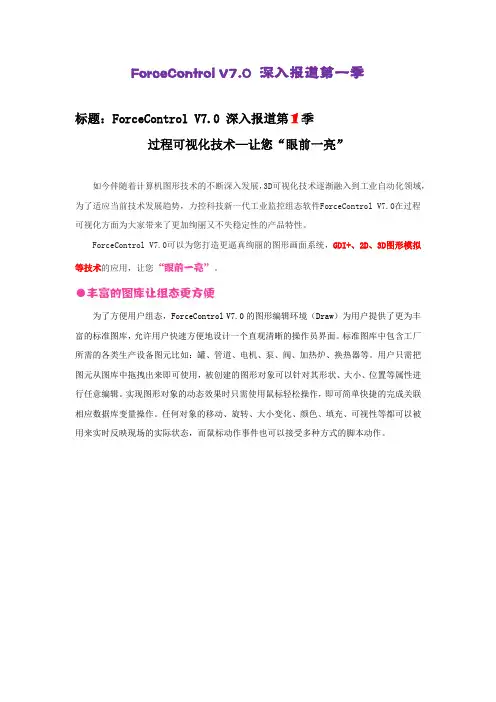

ForceControl V7.0 深入报道第一季标题：ForceControl V7.0 深入报道第1季过程可视化技术—让您“眼前一亮”如今伴随着计算机图形技术的不断深入发展，3D可视化技术逐渐融入到工业自动化领域，为了适应当前技术发展趋势，力控科技新一代工业监控组态软件ForceControl V7.0在过程可视化方面为大家带来了更加绚丽又不失稳定性的产品特性。
ForceControl V7.0可以为您打造更逼真绚丽的图形画面系统，GDI+、2D、3D图形模拟等技术的应用，让您“眼前一亮”。
●丰富的图库让组态更方便为了方便用户组态，ForceControl V7.0的图形编辑环境（Draw）为用户提供了更为丰富的标准图库，允许用户快速方便地设计一个直观清晰的操作员界面。
标准图库中包含工厂所需的各类生产设备图元比如：罐、管道、电机、泵、阀、加热炉、换热器等。
用户只需把图元从图库中拖拽出来即可使用，被创建的图形对象可以针对其形状、大小、位置等属性进行任意编辑。
实现图形对象的动态效果时只需使用鼠标轻松操作，即可简单快捷的完成关联相应数据库变量操作。
任何对象的移动、旋转、大小变化、颜色、填充、可视性等都可以被用来实时反映现场的实际状态，而鼠标动作事件也可以接受多种方式的脚本动作。
●风格画刷让图形对象更生动优美在ForceControl V7.0中图形渲染能力得到极大提升,用户看到的不再仅仅是生硬的纯彩色画面，而是带有阴影、渐进色效果的“虚拟现实设备”；不再是嵌入到窗口画面的静态图画，而是带有动态效果的“虚拟生产流程”。
让每个设备都“动起来”，给用户全新的视觉体验。
GDI（图形设备接口Graphics Device Interface）是Microsoft Windows操作系统的三大核心部件之一，它的主要任务是负责系统与绘图程序之间的信息交换，处理所有Windows程序的图形输出。
GDI+是对GDI的继承，比之有很大的提升与优化，并且添加了很多新功能。

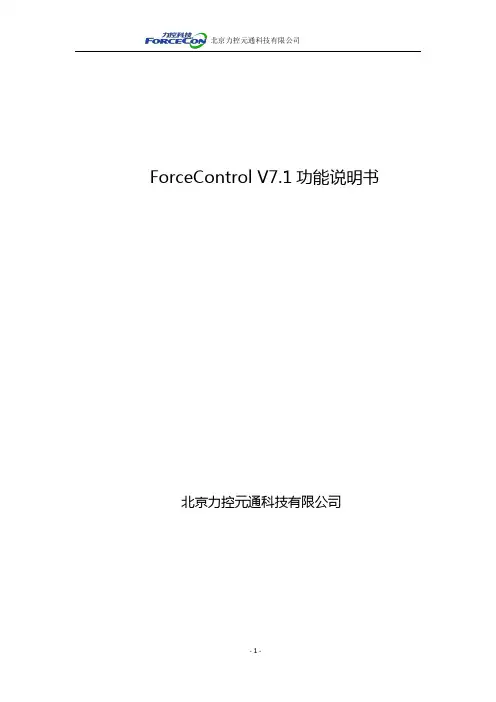

ForceControl V7.1功能说明书北京力控元通科技有限公司目录1.工程管理 (5)2.图形界面 (5)开发环境 (5)1)对象编辑及属性 (6)2)颜色风格管理 (6)3)窗口管理 (6)模板管理 (7)变量管理 (7)脚本系统 (7)复合组件 (8)4)趋势曲线 (8)5)增强型趋势曲线 (9)6)圆形记录仪 (9)7)温控曲线 (10)8)位置曲线 (10)9)饼图 (12)10)复合报警 (12)11)棒图2 (13)12)棒图 (13)13)Xy曲线 (13)14)历史报表 (14)15)专家报表 (14)16)数据浏览 (15)17)历史追忆 (15)18)本地事件 (16)19)远程事件 (16)20)幻灯片控件 (16)21)图片显示控件 (16)22)超级图灵 (16)23)动画文件播放控件 (17)24)多媒体播放器控件 (17)25)Flash播放器控件 (17)26)FTP工具 (17)后台组件 (18)27)时间调度 (18)28)系统函数 (18)29)截屏组件 (19)30)eMail组件 (19)31)语音拨号 (19)32)批次 (20)33)配方 (20)34)定时器 (21)35)逐行打印 (21)36)计时器 (21)37)ADO组件 (21)38)累计器 (22)39)历史数据中心 (22)40)报警中心 (22)41)语音报警 (22)42)手机短信报警 (23)43)ODBCRouter后台控制 (23)44)逐行打印报警 (23)45)键盘 (23)46)FTP后台工具 (24)47)HTTP协议工具 (24)48)文件查找工具 (24)运行环境 (24)3.数据库 (24)实时数据处理 (25)数据库对实时数据的变换处理 (25)i.对裸数据的处理 (25)ii.不同点类型对采集数据的特殊处理 (26)iii.自定义计算功能 (26)历史存储 (26)报警 (27)统计 (28)4.IO设备通讯 (28)5.安全管理 (29)用户访问对象管理 (29)用户系统权限配置 (30)系统安全管理 (30)工程加密 (30)6.网络功能 (31)CS (31)BS (32)冗余 (32)对外接口 (32)1.工程管理力控监控组态软件，可以对多个力控监控组态软件工程进行管理。
其中的工程管理器实现了对多个力控监控组态软件工程的集中管理。
对工程管理的基本功能包括：新建工程、删除工程，修改工程，打开存在工程。
创建工程可以使用各种模板来快速建立应用，工程管理器可以先设置默认存放工程的路径，后续新建的工程将会放在此目录下。
对已创建的工程可以对工程显示名称，工程分辨率，描述信息等属性进行修改。
删除工程时将把工程名称从列表中删除，不会删除工程的磁盘文件。
使用工程管理器可搜索打开已存在的工程文件。
工程有备份恢复的功能，将工程进行备份后会生成一个只有力控可识别的压缩文件*。
Pcz，使用恢复功能可恢复此工程文件。
工程备份时可选择是否加密，是否备份历史数据。
加密后的备份文件，在恢复时需要密码才能成功恢复原工程。
工程管理器会列出多个已创建或搜索的工程，选择任一工程可将其设为当前工程，通过工程管理器直接进入工程目录，为当前工程创建快捷运行方式。
通过工程管理器可使当前工程进入组态开发环境或运行环境。
对选中的工程制作运行包可以将工程的运行环境和工程本身进行打包，运行包可独立安装运行于其他任何机器。
2.图形界面通过工程管理器可进入开发环境对工程进行组态开发。
开发环境力控的组态开发环境是一个集成的开发环境，包含多种工具，可进行各种操作，在这里可进行整个应用工程的组态，包括io组态，db组态，图形界面的组态，以及各种网络功能，特殊工具的组态。
其中，图形界面开发部分是监控组态软件的重要功能。
图形界面部分包括的内容有变量，脚本，窗口，对象，组件等几大部分。
1)对象编辑及属性力控组态软件是面向对象的开发环境，力控软件中的基本构件，包括开发环境中的窗口，简单图形对象，组，智能单元，复合组件，后台组件等都可以看作是力控里的对象。
每个对象都有各自的状态，可以通过对象的属性方法来操作。
对于图形对象的编辑功能包括对象位置的排列、对齐、锁定/解锁，单个对象的编译，多个对象组成智能单元。
每一对象都有一些共同的和独特的对象属性方法。
用户不仅可以把这些属性设为某一固定值，而且可以把它绑定到某一变量上，实现对象属性的动态修改。
力控的图形对象还支持定义用户自定义属性方法，通过这一功能用户可以把对象的各种属性和一个复杂的逻辑进行关联。
另外，图像还可以生成图库对象，通过图库，使对象实现了跨工程的应用。
2)颜色风格管理开发系统的默认调色板支持167万种颜色。
在缺省情况下，颜色管理箱提供了一些标准颜色。
用户也可以创建自定义颜色，并将自定义颜色装载在调色板上。
对于显示颜色数的唯一限制是使用的显示卡的容量，力控要求您运行的Windows系统的显示颜色设置不能低于“16位增强色”。
如果显示颜色的设置过低的话，有可能导致系统运行不正常。
风格管理提供了各种风格管理工具，用户可以使用不同的画刷来定义不同风格要求的对象。
使用“实心画刷”可对图元进行单一颜色的填充设置。
通过“阴影画刷”可以设置图元阴影处的显示效果。
通过“纹理画刷”可以设置图元按照选定的图形文件进行纹理排列显示。
渐变画刷类似于实心画刷，因为它也是基于颜色的，与实心画刷不同的是，渐变画刷使用两种颜色，它的主要特点是，在使用过程中，一种颜色在一端，而另外一种颜色在另一端。
在中间，两种颜色融合产生过渡或衰减的效果。
线性渐变画刷在封闭的区域内的两端使用两种颜色，如左端和右端。
第二种可用的渐变画刷就是路径渐变画刷，这种画刷用在以一个点为中心的路径上，来产生渐变效果。
3)窗口管理增加了界面分组功能，可以把窗口放到不同的文件夹下进行管理。
通过鼠标拖拽可以修改窗口所属的文件夹。
可以设置窗口的名字说明、背景色，定义窗口大小位置，修改窗口背景颜色，增加窗口脚本，设定窗口为覆盖窗口、弹出式窗口、顶层窗口和隐藏式窗口。
模板管理力控监控组态软件模板提供界面母版，界面模板和对象模板三种。
通过界面母版功能可以将用户的界面风格统一起来，更好地在工程中贴切地来表现相同的界面风格。
界面模板功能是在用户需要大量相同的界面的时候不需要制作多个界面，直接制作一个模板窗口，通过将该窗口生成界面模板，根据该模板生成多个子模板来供运行时自由调用。
对象模板功能方便用户自由定制自己的对象库，通过自己定制的对象，方便在工程中更好得展示现场实际工艺流程变量管理力控监控组态软件提供多种变量，包括：数据库变量、中间变量、间接变量、窗口中间变量等。
力控监控组态软件提供了一些已定义中间变量，称之为系统变量。
每个系统变量均有明确的意义，可以完成特定功能。
窗口中间变量作用域仅限于力控应用程序的一个窗口，或者说，在一个窗口内创建的窗口中间变量，在其它窗口内是不可引用的，即它对其它窗口是不可见的。
中间变量的作用域范围为整个应用程序，不限于单个窗口。
间接变量是一种可以在系统运行时被其它变量代换的变量，一般我们将间接变量作为其它变量的指针。
数据库变量与数据库DB中的点参数进行对应，完成数据交互，数据库变量是人机界面与实时数据库联系的桥梁，其中的数据库变量不但可以访问本地数据库，还可以访问远程数据库，来构成分布式结构。
在力控监控组态软件中对变量采取集中管理的方式，不管是系统自带的中间变量还是用户自定义的变量，都可以从变量管理器查到。
通过变量管理器，用户可以新建、查找、删除、导入导出、排序变量。
并可以使变量系统状态相关联。
脚本系统在创建图形对象或文本后，可以通过动画连接来赋予其“生命”，通过动画连接，可以改变对象的外观，以反映变量点或表达式的值所发生的变化，动画功能也就是图形对象的事件。
对象的动画包括鼠标动画、颜色填充\改变\闪烁、移动和旋转动画、输入输出及特殊动画。
脚本编译系统通过响应各种动画来使对象表现出动态效果。
为了给用户提供最大的灵活性和能力，力控提供了动作脚本编译系统，具有自己的编程语言，语法采用类BASIC的结构。
力控的动作脚本语言功能很强大，可以访问和控制所有组件，如实时数据、历史数据、报警、报表、趋势和安全等；同时，用户通过这类脚本语言，可以实现从简单的数字计算到用于高级控制的算法的功能。
力控中动作脚本是一种基于对象和事件的编程语言，可以说，每一段脚本都是与某一个对象或触发事件紧密关联的，利用开发系统编译完的动作脚本，可以在运行系统中执行，运行系统通过脚本对变量、函数的操作，便可以完成对现场数据的处理和控制，进行图形化监控。
所有动作脚本都是事件驱动的。
事件可以是数据改变、条件变化、鼠标或键盘动作、计时器动作等。
处理顺序由应用程序指定，不同类型的动作脚本决定以何种方式加入控制。
动作脚本往往是与监控画面相关的一些控制，主要有以下类型：1）.窗口脚本：可以在窗口打开时执行、窗口关闭时执行或者窗口存在时周期执行。
2）.应用程序脚本：可以在整个工程启动时执行、关闭工程时执行或者在运行期间周期执行。
3）.数据改变脚本：当指定数据发生变化时执行。
4）.键脚本：当按下键盘上某一个按键时执行指定动作。
5）.条件脚本：当指定的条件发生时执行的动作。
通过脚本调试功能，可跟踪程序执行的每一个步骤及程序执行的过程并对过程中数据的变化进行监视，能够大大的提高定位问题的速度。
复合组件4)趋势曲线趋势曲线是非常常用的一个组件，几乎每一个工程里都会用到一个或多个这一组件。
趋势曲线的作用是以曲线的形式来显示变量值，从而可以由曲线看到对应变量的变化趋势。
曲线有横纵坐标，趋势曲线的横坐标固定为时间。
Y轴通常取数据库的pv参数，作为现场的实时值，y轴的数值可使用数据库变量或中间变量。
每一条曲线的属性，即一组曲线中各个曲线的区分。
曲线可以有不同的量程（显示在界面上的数值段），颜色，线形，实时显示数据的小数位数，标记。
颜色可以同时标记线和标记的颜色。
小数位数0~10。
曲线最大采样点数为10000。
每条曲线的量程在单独显示一条曲线时可以调整为设置的量程，并只显示有限范围内的数值。
多条曲线同时显示时按照最大量程显示。
Y轴的数值设置可以有多个小数位数，鼠标移动到某一点上，可显示该时间点上数据的小数位数。
曲线与变量的关联有三处，都只能使用数据库变量和中间变量。
曲线最大条数为255条，但是实际使用不能支持这么多条。
曲线环境展示坐标轴分度显示，颜色，各分度0-19。
主分度可标示数值。
按百分比坐标显示可以知道当前数值占变量量程的比率，变量的量程通常表示在y轴的量程上下限上。
运行时双机弹出的设置对话框，有几处是不能修改的。
数据源，曲线类型，和双击时弹出对话框。
