课题三 低压开关教案(一)

湖南省技工学校理论教学教案
教师姓名：
QF
5、低压断路器的选用
常用系列：DZ5 —用于交流50HZ、380V、10A～50A；
DZ10 —用于交流50HZ、380V。

规格有：100A、250A、600A。

低压断路器的选用原则：
（1）UN ＞ UN线路； IN ＞ IN线路
（2）I热脱扣器整定值＝ IN负载
（3）I电磁脱扣器瞬时脱扣整定值＞ I负载峰值
控制电动机时：IZ ≥ Kist
IZ ——电磁脱扣器整定；K ——安全系数，取1.5～1.7；Ist ——电动机的启动电流；（取7IN电机）
（4）UN欠压＝ UN线路
（5）极限通断能力＞ I线路最大短路
例题：P22页
6、低压断路器的安装与使用
（1）应垂直安装，电源线接在上端，负载线接在下端。

（2）当用作电源总开关或电动机的控制开关时，在电源进线侧必须加装刀开关或熔断器，形成明显的断点。

（3）使用前，各脱扣器应清除防锈油，定期检查脱扣器。

（4）各脱扣器动作值调整好后，不允许随意变动。

（5）触头使用一定次数或分断短路电流后，应及时检查触头系统。

7、低压断路器的常见故障及处理方法表1—10
（1）不能合闸：欠压脱扣器无电压或线圈损坏；储能弹簧变形；反作用弹簧力过大；操作机构不能复位。

（2）电流达整定值，断路器不动作：热脱扣器双金属片损坏；电磁脱扣器衔铁与铁心距离太大或电磁线圈损坏；主触头熔焊。

综机公司2009-2010年度综采维修电工专业培训教案授课人：重点掌握开关的以下几点:1.开关的结构、性能及操作要领。

2.产品的技术参数。

3.学会看图纸的方法，绘制图纸。

4.熟练掌握开关的工作原理、电源、负荷压接线及远控按钮的接线方法。

5.知道各电器配件的位置，达到打开开关前门后知道各配件名称。

6.熟练更换各电器配件。

7.能处理一般电气故障。

QBZ2—80/660(380)N矿用隔爆型可逆真空电磁起动器一、用途QBZ2—80/660（380）N型矿用隔爆型可逆真空电磁起动器（以下简称起动器）使用于煤矿井下或其它周围介质中含有爆炸性气体（甲烷混合物）环境的工业企业中，在交流50Hz电压380V或660V、电流至80A的线路中，对三相鼠笼式感应电动机做远距离控制之用。

1.1 起动器保证在下列条件下可靠的使用：a、海拔高度不超过1000米；b、周围介质温度不高于+40℃及不低于-5℃；c、空气中的相对湿度不大于97%；d、周围介质中无足以损坏金属和破坏绝缘的腐蚀性气体、蒸汽或尘埃的环境中；e、与垂直面的倾斜度不超过15°的地方；f、无剧烈震动及冲击的地方；g、有防止水滴及雨浸袭的地方。

1.2 起动器可以做到：a、使电动机起动，停止和换向；b、保护电缆脱开故障短路电流；c、有失压保护，能防止电动机在线路中已消失的电压恢复时自发起动；d、自任何能便于安装控制站的地点控制电动机；e、提高安全性，因为采用36V的低电压控制回路；f、供给局部照明及信号设备电源；g、采用JDB电子式保护，可做到：过载保护、断相保护、短路速动并自锁、漏地闭锁等保护；h、加入了R—C过压保护单元。

二、结构要求起动器的外型尺寸为：660mm×390mm×710mm（长×宽×高）单开门双线腔可逆真空起动器外壳内部装一块控制底板，底板的正面装有两个真空接触器、两个中间继电器、JDB电机综合保护器和熔断器，底板的背面装有隔离开关、阻容保护器、控制变压器和停止按钮。

认识低压开关
设计人：汤利东、叶萍、严彩娟、田瑞瑞
参考教材：《电机控制线路安装与调试》主编：宋涛《电工技能训练》主编：杨玲
课时：1
授课对象：中职电类专业
认识开关
【教学目标】
知识目标：掌握负荷开关和低压断路器作用、结构和电气符号。

能力目标：熟练选用用负荷开关和低压断路器。

情感目标：激发学生探索未知的兴趣和积极性，得到利用知识解决问题的成就感。

【教学手段】
1．教学场地：课程教室
2．教学手段：多媒体信息化辅助教学
【教学方法】
1.小组合作教学法
2.案例探究教学法
【教学过程设计】。

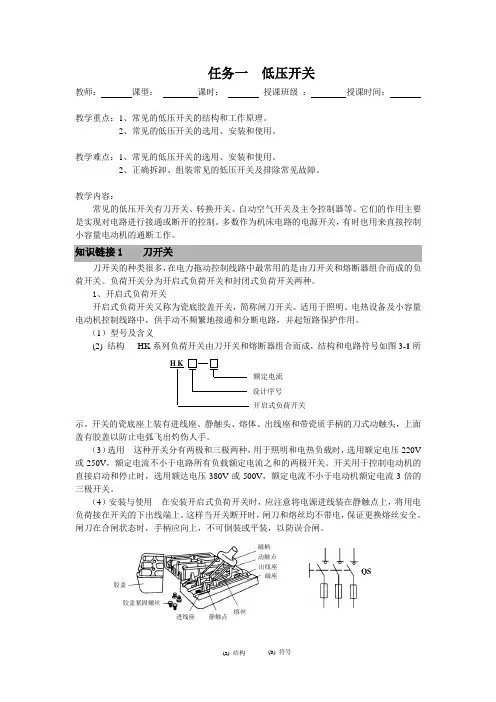

任务一 低压开关教师： 课型： 课时： 授课班级 ： 授课时间：教学重点：1、常见的低压开关的结构和工作原理。

2、常见的低压开关的选用、安装和使用。

教学难点：1、常见的低压开关的选用、安装和使用。

2、正确拆卸、组装常见的低压开关及排除常见故障。

教学内容：常见的低压开关有刀开关、转换开关、自动空气开关及主令控制器等。

它们的作用主要是实现对电路进行接通或断开的控制。

多数作为机床电路的电源开关，有时也用来直接控制小容量电动机的通断工作。

知识链接1 刀开关刀开关的种类很多，在电力拖动控制线路中最常用的是由刀开关和熔断器组合而成的负荷开关。

负荷开关分为开启式负荷开关和封闭式负荷开关两种。

1、开启式负荷开关开启式负荷开关又称为瓷底胶盖开关，简称闸刀开关。

适用于照明、电热设备及小容量电动机控制线路中，供手动不频繁地接通和分断电路，并起短路保护作用。

（1）型号及含义(2) 结构 HK 系列负荷开关由刀开关和熔断器组合而成，结构和电路符号如图3-1所示。

开关的瓷底座上装有进线座、静触头、熔体、出线座和带瓷质手柄的刀式动触头，上面盖有胶盖以防止电弧飞出灼伤人手。

（3）选用 这种开关分有两极和三极两种，用于照明和电热负载时，选用额定电压220V 或250V ，额定电流不小于电路所有负载额定电流之和的两极开关。

开关用于控制电动机的直接启动和停止时，选用额达电压380V 或500V ，额定电流不小于电动机额定电流3倍的三极开关。

（4）安装与使用在安装开启式负荷开关时，应注意将电源进线装在静触点上，将用电负荷接在开关的下出线端上。

这样当开关断开时，闸刀和熔丝均不带电，保证更换熔丝安全。

闸刀在合闸状态时，手柄应向上，不可倒装或平装，以防误合闸。

额定电流 设计序号开启式负荷开关磁柄动触点出线座 熔丝磁座进线座 胶盖紧固螺丝胶盖 静触点 QS(a) 结构(b) 符号（a ） （b ）（c ）手柄绝缘杆转轴弹簧 凸轮绝缘垫板动触点静触点 接线端子（a ）外形 （b ）符号 （c ）结构图3-1 HK 系列开启式负荷开关及符号2、封闭式负荷开关封闭式负荷开关又称铁壳开关，主要用于手动不频繁的接通和断开带负载的电路，也可用于控制15KW 以下的交流电动机不频繁的直接启动和停止。
