5GNR频点编号与频率对应关系

全球各地5G频谱分配情况如何？最全无线通信频率分配表先看看无线电信号的频谱如何划分：1、5G NR3GPP已指定5G NR 支持的频段列表，5G NR频谱范围可达100GHz，指定了两大频率范围：①Frequency range 1 （FR1）：就是我们通常讲的6GHz以下频段•频率范围：450MHz - 6.0GHz•最大信道带宽100MHz②Frequency range 2 （FR2）：就是毫米波频段•频率范围：24.25GHz - 52.6GHz•最大信道带宽400MHz5G NR支持16CC载波聚合。

由于5G NR定义了灵活的子载波间隔，不同的子载波间隔对应不同的频率范围，具体如下：5G NR频段分为：FDD、TDD、SUL和SDL。

SUL和SDL为辅助频段（Supplementary Bands），分别代表上行和下行。

与LTE不同，5G NR频段号标识以“n”开头，比如LTE的B20（Band 20），5G NR称为n20。

频谱优缺点。

FR1的优点是频率低，绕射能力强，覆盖效果好，是当前5G的主用频谱。

FR1主要作为基础覆盖频段，最大支持100Mbps的带宽。

其中低于3GHz的部分，包括了现网在用的2G、3G、4G的频谱，在建网初期可以利旧站址的部分资源实现5G网络的快速部署。

FR2的优点是超大带宽，频谱干净，干扰较小，作为5G后续的扩展频率。

FR2主要作为容量补充频段，最大支持400Mbps的带宽，未来很多高速应用都会基于此段频谱实现，5G高达20Gbps的峰值速率也是基于FR2的超大带宽。

目前3GPP已指定的5G NR频段具体如下：FR1 (450 MHz–6000MHz)：FR2：如上图所示，5G NR包含了部分LTE 频段，也新增了一些频段。

目前，全球最有可能优先部署的5G频段为n77、n78、n79、n257、n258和n260，就是3.3GHz-4.2GHz、4.4GHz-5.0GHz和毫米波频段26GHz/28GHz/39GHz。

无线通信各制式频段划分GSM900频率划分与频点说明：说明：1、EGSM为GSM扩展频段。

能扩展频段的公司为中国移动，目前部分省市已经将使用频段扩展到EGSM频段。

2、GSM上行频段890-915MHZ，下行935-960MHZ。

DCS1800频率划分与频点说明：说明：1、早起移动频段的上、下行的划分带宽为10MHZ（上行1710-1720MHZ,下行1805-1815MHZ），后将频段扩展为20MHZ。

2、虽然早期在频段规划中的全频段为上行1710-1785MHZ下行1805-1880MHZ，但在3G频段划分中将1755-1780MHZ，1850-1880MHZ重新划分为3G的扩展频段。

IS95 CDMA频率划分与频点说明：说明：下行频率与上行频率一一对应，因IS95中工作频率带宽为1.23MHZ，故采用的频点间隔为41，考虑到频带保护，规划用频点为283，242，201，160，119，78和37。

我国3G频率划分：一、WCDMA频点号与频率对应关系：根据工信部规定，中国联通可用的频段是1940-1955MHZ,2130-2145MHZ，上下行各15MHZ。

相邻频率间隔5MHZ时，可用频率为3个。

载波频率是由UTRA绝对无线信道号指定的。

UTRA绝对无线频率信道号根据可用频段和绝对无线频段信道号计算公式，中国联通可用的频率号见下表：二、TD-SCDMA频点号与频率对应关系：目前使用的TD频段为2010~2025MHZ，总共15M，每个频点是1.6M，这样每5M就是3个频点，前3个频点留作室内分布使用，后面6个用作室外基站使用。

第一个频点前面和第九个频点后面留有0.2M的保护频带，室内频点和室外频点之间也有0.2M的保护频带，这样第一个频点就是2010.2~2011.8，中心频点是2011，换算为频点号就是用中心频率乘以5，即10055，其他类推。

(与WCDMA方法相同，只是频率不同)三、CDMA2000频点号与频率对应关系：CDMA2000网络占用频率为1920MHz -1935MHz(上行)、2110MHz -2125MHz(下行)WLAN频率划分：。

公众号：5G通信（tongxin5g) 上行链路或下行链路中的单个 NR RF 载波，可以在相同频谱内支持不同的 UE 信道带宽，用
于向连接到 BS 的 UE 进行发送和从 UE 接收。 UE 信道带宽的放置是灵活的，但是只能完全在 BS 信道带宽内。BS 应该能够在载波资
源块的任何部分中发送和/或接收小于或等于 RF 载波上的载波资源块的数量的一个或多个 UE 带宽部分。
FR2 范围主要是高频，也就是我们通常说的毫米波，穿透能力较弱，但带宽十分充足，且没 有什么干扰源，频谱干净，未来的应用也十分广泛。
5G 频谱在各国如何分配的？
中国 在中国，2018 年 12 月 6 日，已明确分配了给三大运营商的 5G 频谱（试验，但基本代
表了未来的授权，不太可能变更）：
中国电信获得 3400MHz-3500MHz 共 100MHz 带宽的 5G 试验频率资源；
公众号：5G通信（tongxin5g) 600MHz 频段（470~694/698MHz）：确定在美洲和亚太一些国家使用。
700MHz 频段（694~790MHz）：全球性使用的 5G 频段。 L 波段（1427~1518MHz）：为所有国家和地区确定的新的全球波段。 3300~3400MHz：为许多国家和地区确定的全球波段，欧洲和北美除外。 C 波段（3400~3600MHz）：为所有国家和地区确定的全球波段，欧洲、韩国已经在使用，在 中国，也分配给了中国电信和中国联通。 C 波段（3600~3700MHz）：为许多国家和地区确定的全球波段，但非洲和亚太一些国家除 外。 2496 MHz - 2690 MHz：为许多国家和地区确定的全球波段，但许多国家已将这频段给 LTE 使用，在中国这一频段分配了 160MHz 给中国移动。 4800~4990MHz：为亚太地区少数几个国家确定的新频段，在中国分配了 100MHz 给中国 移动。

5G小区的频点该怎么算？一、无线信道频点号ARFCN(绝对无线频率信道号)从GSM开始启用，并随着新技术的发展而发展在UMTS/WCDMA它被称为UARFCN，在E-UTAR/LTE 中称为EARFCN，现在更名为5G(NR)中的NR-ARFCN。

3GPP规范38.101-1和38.101-2中定义了5G(NR)的NR-ARFCN。

ARFCN(absolute radio-frequency channel number)是一个代码，它指定了无线电系统中用于发送和接收的一对参考频率。

在FDD 系统中下行链路需要一个ARFCN编号，上行链路需要另一个ARFCN 编号，因为下行链路和上行链路频率不同；而对于 TDD系统，由于下行链路和上行链路频率保持相同，因此只需一个ARFCN 编号就足够了。

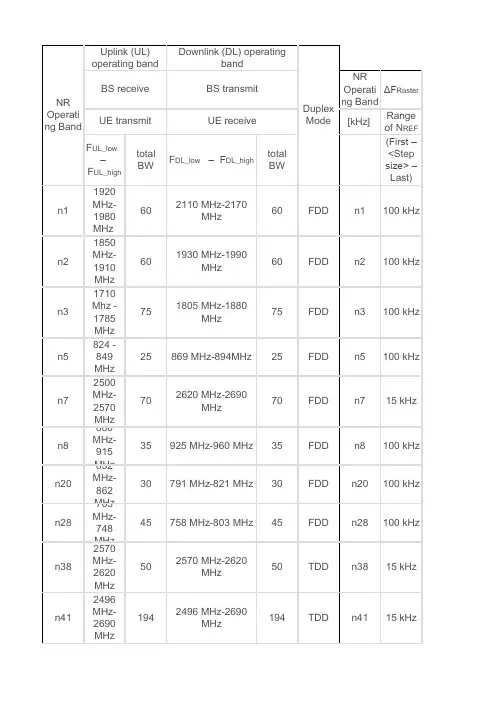

二、5G(NR)无线波段类型•频分双工(FDD)频段•时分双工(TDD)频段•补充下行链路(SDL)频段•补充上行链路(SUL)频段三、NR-ARFCN工作频段3.1 FR1(<6GHz)频率(点)表3.2 FR2(>6GHz)频率(点)表四、NR-ARFCN计算5G(NR)中下行链路和上行链路的NR-ARFCN与以MHz为单位的RF参考频率FREF之间的关系由以下等式给出，其中:FREF-Offs和NRef-Offs取决于频率范围，如下表所示，NREF是NR- ARFCN。

•F REF=F REF-Offs+ΔF Global (N REF–N REF-Offs) (i)•N REF=N REF-Offs+(F REF– F REF-Offs)/ΔF Global (ii)当你需要计算给定NR-ARFCN的中心频率FREF时，可以使用公式 (i)；当您需要计算给定中心频率的NR-ARFCN时，可以使用公式(ii)。

图1.5G(NR)频点范围表五、NR-ARFCN计算示例假设给定频率是来自NR频带n1的2120MHz，则可以使用上述公式 (ii) 计算 NREF (NR-ARFCN)。
