频点与对应频率【更新版】汇总

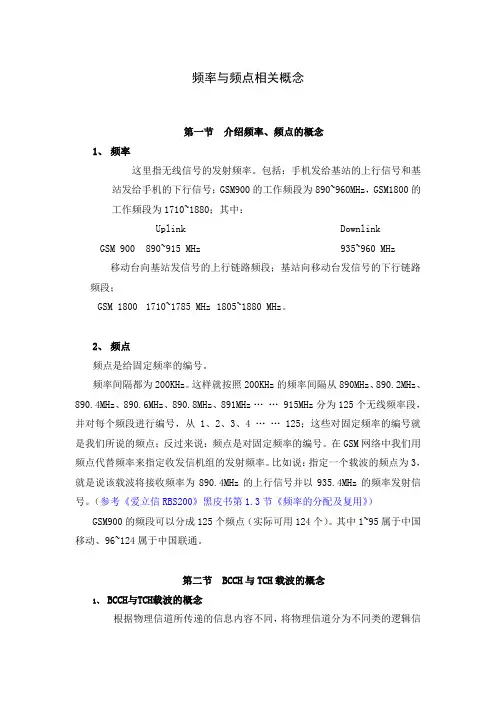

频率与频点相关概念第一节介绍频率、频点的概念1、频率这里指无线信号的发射频率。

包括：手机发给基站的上行信号和基站发给手机的下行信号；GSM900的工作频段为890~960MHz，GSM1800的工作频段为1710~1880；其中：Uplink Downlink GSM 900 890~915 MHz 935~960 MHz 移动台向基站发信号的上行链路频段；基站向移动台发信号的下行链路频段；GSM 1800 1710~1785 MHz 1805~1880 MHz。

2、频点频点是给固定频率的编号。

频率间隔都为200KHz。

这样就按照200KHz的频率间隔从890MHz、890.2MHz、890.4MHz、890.6MHz、890.8MHz、891MHz …… 915MHz分为125个无线频率段，并对每个频段进行编号，从1、2、3、4 …… 125；这些对固定频率的编号就是我们所说的频点；反过来说：频点是对固定频率的编号。

在GSM网络中我们用频点代替频率来指定收发信机组的发射频率。

比如说：指定一个载波的频点为3，就是说该载波将接收频率为890.4MHz的上行信号并以935.4MHz的频率发射信号。

（参考《爱立信RBS200》黑皮书第1.3节《频率的分配及复用》）GSM900的频段可以分成125个频点（实际可用124个）。

其中1~95属于中国移动、96~124属于中国联通。

第二节 BCCH与TCH载波的概念1、BCCH与TCH载波的概念根据物理信道所传递的信息内容不同，将物理信道分为不同类的逻辑信道；包括控制信道和业务信道（关于逻辑信道的具体分类，参考《爱立信RBS200》1.5.1节《逻辑信道的分类》）。

用于发送控制信息的载点我们叫做主频，即BCCHNO；用于发送话音、数据信息的频点我们叫做TCH频点，即TCH。

2、BCCH载波与TCH载波的区别BCCH载波：由于测量的准确性需求（切换机制的需要）与广播控制信道的工作模式，BCCH载波必须一直保持最大功率发射（所有时隙），所以其输出能量是恒定不变的，从另一角度上看，它造成的干扰也是最严重的，整个无线网络最大的干扰源由BCCH载波所造成。

频点频率对照表无线电技术在现代社会中得到了广泛应用，从无线通信、广播电视，到卫星导航、雷达探测等领域都有着重要的作用。

而频率作为无线电信号的一个重要参数，对于无线电技术的应用和发展也有着至关重要的作用。

本文将介绍无线电频率的基本概念和常用频率的对照表。

一、无线电频率的基本概念频率是指单位时间内振动、波动或周期性变化的次数，通常用赫兹（Hz）来表示。

在无线电技术中，频率是指无线电信号中电磁波的振荡次数，也就是无线电波的频率。

在无线电通信中，不同的频率段有着不同的特点和用途。

例如，低频段可以穿透建筑物和地下，适用于短距离通信和地下通信；中频段适合于广播和长距离通信；高频段适合于短距离通信和海上通信；超高频和微波频段适合于雷达、卫星通信和导航等应用。

二、无线电频率的对照表下面是一份常用的无线电频率对照表，供大家参考。

频段t频率范围t用途低频tLFt30 kHz - 300 kHzt航空导航、军事通信、地下通信中频tMFt300 kHz - 3 MHzt广播、导航、航空通信高频tHFt3 MHz - 30 MHzt短波广播、卫星通信、海上通信、航空通信超高频tUHFt300 MHz - 3 GHzt电视、移动通信、雷达、卫星通信、无线局域网微波频段t3 GHz - 300 GHzt雷达、卫星通信、导航、无线局域网以上频率范围仅供参考，实际应用中还有很多其他的频率段和频率范围。

三、无线电频率的应用无线电技术在现代社会中得到了广泛应用，无线电频率也在各个领域中发挥着重要的作用。

在通信领域，无线电通信已经成为人们日常生活中不可或缺的一部分。

从手机通信、电视广播，到卫星通信和互联网，都离不开无线电技术的支持。

在科研领域，无线电技术也有着广泛的应用。

例如，天文学家利用射电望远镜探测宇宙中的无线电波，从而研究宇宙的形成和演化；地球物理学家利用地震波的传播特性，研究地球内部的结构和物质运动规律。

在军事领域，无线电技术一直是军事通信和情报侦察的重要手段。

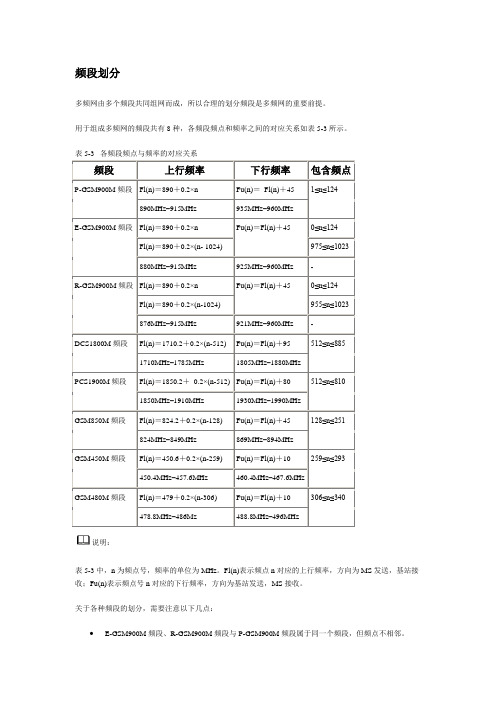

频段划分多频网由多个频段共同组网而成，所以合理的划分频段是多频网的重要前提。

用于组成多频网的频段共有8种，各频段频点和频率之间的对应关系如表5-3所示。

表5-3 各频段频点与频率的对应关系说明：表5-3中，n为频点号，频率的单位为MHz。

Fl(n)表示频点n对应的上行频率，方向为MS发送，基站接收；Fu(n)表示频点号n对应的下行频率，方向为基站发送，MS接收。

关于各种频段的划分，需要注意以下几点：E-GSM900M频段、R-GSM900M频段与P-GSM900M频段属于同一个频段，但频点不相邻。

∙E-GSM扩展频段指不包含P-GSM频段的协议中规定的E-GSM频段。

∙R-GSM扩展频段指不包含E-GSM频段的协议中规定的R-GSM频段。

为实现多频段功能，BTS配置的载频必须支持相应的频段。

各载频支持的频点范围如表5-4所示。

表5-4 各类型载频支持的频点范围.3.3 多频段信道分配多频段信道分配是指在信道分配时充分考虑MS的频段支持能力和信道本身的频段支持能力，在不同的情况下采用不同的分配策略。

信道分配II代算法在进行信道分配时，系统根据已经获得的MS类标，得出每个信道对MS的支持能力。

在所有支持该MS 的信道中，系统优先选择支持频段交集以外的信道进行分配。

例如：某MS支持E-GSM，可分配的信道可以是P-GSM频段或E-GSM扩展频段的信道，则优先分配E-GSM 扩展频段的信道，留下频段交集P-GSM频段分配给其他频段支持能力弱的MS。

信道分配策略说明在进行信道分配时，系统根据已经获得的MS类标，得出每个信道对MS的支持能力：∙如果MS的类标3有效，则根据类标3判断信道对MS的支持能力。

∙如果MS的类标3无效，为保证业务正常进行，将MS频段支持能力刷新为支持BCCH信道所在频段。

例如：BCCH信道的频段为E-GSM扩展频段，当MS的类标3无效时，MS支持的频段为E-GSM扩展频段（因为E-GSM扩展频段包含P-GSM频段，所以MS同时支持P-GSM频段）。

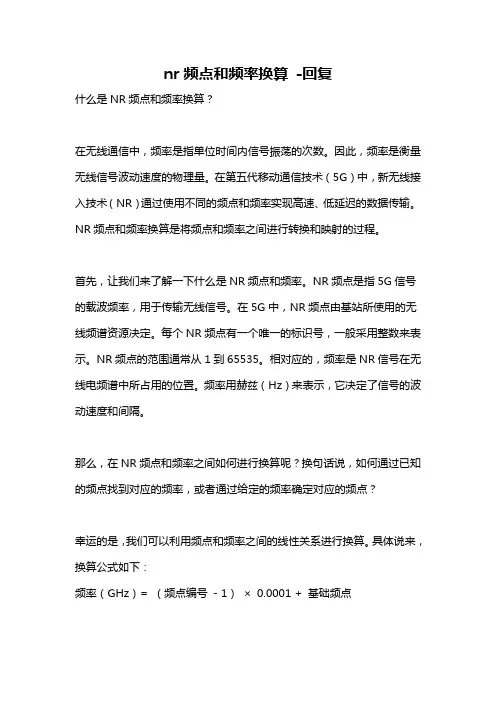

nr频点和频率换算-回复什么是NR频点和频率换算？在无线通信中，频率是指单位时间内信号振荡的次数。

因此，频率是衡量无线信号波动速度的物理量。

在第五代移动通信技术（5G）中，新无线接入技术（NR）通过使用不同的频点和频率实现高速、低延迟的数据传输。

NR频点和频率换算是将频点和频率之间进行转换和映射的过程。

首先，让我们来了解一下什么是NR频点和频率。

NR频点是指5G信号的载波频率，用于传输无线信号。

在5G中，NR频点由基站所使用的无线频谱资源决定。

每个NR频点有一个唯一的标识号，一般采用整数来表示。

NR频点的范围通常从1到65535。

相对应的，频率是NR信号在无线电频谱中所占用的位置。

频率用赫兹（Hz）来表示，它决定了信号的波动速度和间隔。

那么，在NR频点和频率之间如何进行换算呢？换句话说，如何通过已知的频点找到对应的频率，或者通过给定的频率确定对应的频点？幸运的是，我们可以利用频点和频率之间的线性关系进行换算。

具体说来，换算公式如下：频率（GHz）= （频点编号- 1）×0.0001 + 基础频点其中，基础频点是指五个预定义的频点之一，分别为450.00625、181.00625、2110.00625、2496.00625 和2546.00625 MHz。

它们对应的频点编号分别为0、600、0、600 和1200。

举一个例子来说明如何使用此换算公式。

假设我们有一个NR频点编号为5000，我们想要找到与之对应的频率。

首先，我们需要确定基础频点。

在此例中，基础频点是450.00625 MHz。

将该值和频点编号带入换算公式，我们可以得到：频率（GHz）= （5000 - 1）×0.0001 + 450.00625 ≈450.50525 MHz因此，NR频点编号为5000 对应的频率约为450.50525 MHz。

相反地，如果我们拥有一个已知的频率，我们可以使用相同的换算公式来确定相应的NR频点编号。

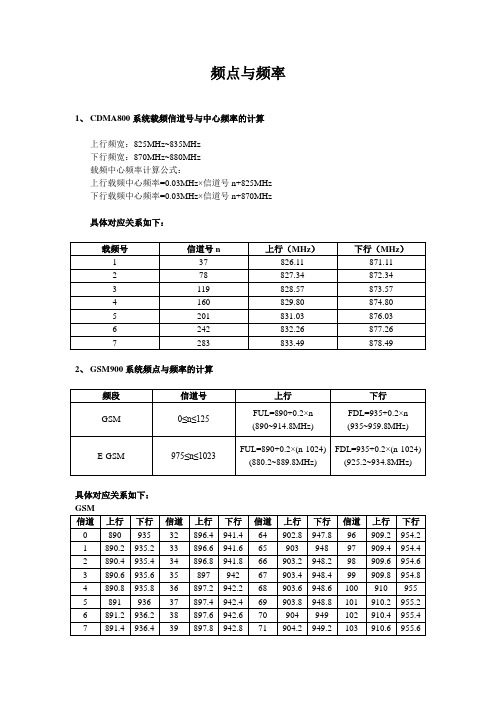

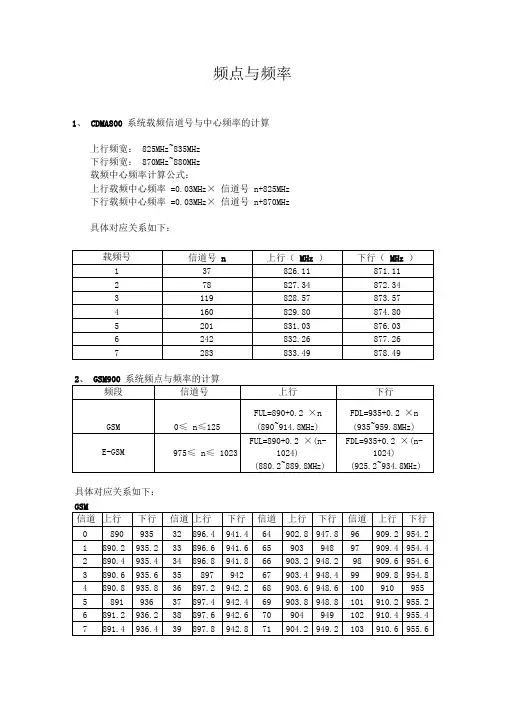

频点与频率1、CDMA800 系统载频信道号与中心频率的计算上行频宽：825MHz~835MHz下行频宽：870MHz~880MHz载频中心频率计算公式：上行载频中心频率=0.03MHz× 信道号n+825MHz 下行载频中心频率=0.03MHz× 信道号n+870MHz具体对应关系如下：2GSM900具体对应关系如下：GSME-GSM3、DCS1800 系统频点与频率的计算具体对应关系如下：4、WLAN 频率使用情况▲ 2.4GHz 信道划分802.11b 和802.11g 的工作频段在 2.4GHz （ 2.410GHz~2.483GHz ），其可用带宽为83.5MHz ，划分为13个信道，每个信道带宽22MHz 。

具体如下：▲ 5.8GHz 信道划分802.11a 的工作频段在 5.8GHz（5.725GHz~5.850GHz ），其可用带宽为125MHz ，划分为5 个信道，每个信道带宽20MHz 。

具体如下：5、联通WCDMA上行频宽：1940MHz~1955MHz下行频宽：2130MHz~2145MHz载频中心频率计算公式：上行载频中心频率=信道号m÷ 5MHz 下行载频中心频6、移动TD-SCDMA目前中国移动TD-SCDMA 系统可使用频率资源为85MHz ，具体如下：A 频段（2010～2025 MHz，原B 频段）：共计15MHz ，可供全国范围室内室外覆盖使用。

F频段（1880～1900MHz ，原 A 频段）：共计20MHz ，可供全国范围室内室外覆盖使用。

E频段（2320～2370 MHz，原C频段）：共计50MHz ，可供全国范围室内覆盖使用。

TD-SCDMA 采用时分双工（TDD ）模式，因此无上下行信号之分。

▲A 频段频宽：2010MHz ～2025MHz载频中心频率计算公式：载频中心频率=信道号n÷ 5MHz（该频段信道有华为系和大唐系两种不同划分方式）▲F 频段频宽：1880MHz ～1900MHz 载频中心频率计算公式：载频中心频率=信道号n÷ 5MHz7、各系统频段使用情况。

LTE频点计算公式
下行频点计算公式：
F DL = F DL_low + 0.1(N DL– N Offs-DL)
其中F DL为该载频下行频点，F DL_low对应频段的最低下行频点，N DL为该载频下行频点号，N Offs-DL 对应频段的最低下行频点号。

对应关系表详见表5.7.3-1。

上行频点计算公式：
F UL = F UL_low + 0.1(N UL– N Offs-UL)
其中F UL为该载频上行频点，F UL_low对应频段的最低上行频点，N UL为该载频上行频点号，N Offs-UL 对应频段的最低上行频点号。

对应关系表详见表5.7.3-1。

上下行频点号范围：0 - 65535.
对应关系表详见表5.7.3-1如下：
电信目前可能分配FDD频段，给你的EARFCN是1750，则范围落在
按照公式：
FDL = FDL_low + 0.1(NDL – NOffs-DL)
FDL = 1805 + 0.1 * (1750 - 1200) = 1860 M 是下行的中心频点。

NDL = 10* (FDL –FDL_low ) + NOffs-DL
FDL:中心频率
Table 5.7.3-1: E-UTRA channel numbers。

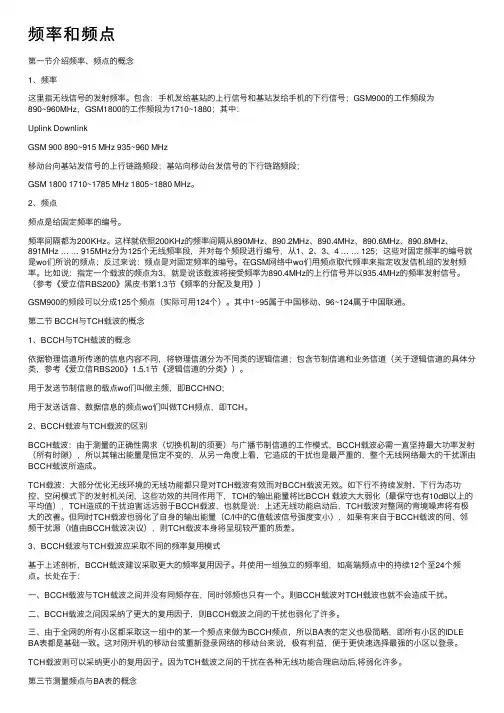

频率和频点第⼀节介绍频率、频点的概念1、频率这⾥指⽆线信号的发射频率。

包含：⼿机发给基站的上⾏信号和基站发给⼿机的下⾏信号；GSM900的⼯作频段为890~960MHz，GSM1800的⼯作频段为1710~1880；其中：Uplink DownlinkGSM 900 890~915 MHz 935~960 MHz移动台向基站发信号的上⾏链路频段；基站向移动台发信号的下⾏链路频段；GSM 1800 1710~1785 MHz 1805~1880 MHz。

2、频点频点是给固定频率的编号。

频率间隔都为200KHz。

这样就依照200KHz的频率间隔从890MHz、890.2MHz、890.4MHz、890.6MHz、890.8MHz、891MHz … … 915MHz分为125个⽆线频率段，并对每个频段进⾏编号，从1、2、3、4 … … 125；这些对固定频率的编号就是wo们所说的频点；反过来说：频点是对固定频率的编号。

在GSM⽹络中wo们⽤频点取代频率来指定收发信机组的发射频率。

⽐如说：指定⼀个载波的频点为3，就是说该载波将接受频率为890.4MHz的上⾏信号并以935.4MHz的频率发射信号。

（参考《爱⽴信RBS200》⿊⽪书第1.3节《频率的分配及复⽤》）GSM900的频段可以分成125个频点（实际可⽤124个）。

其中1~95属于中国移动、96~124属于中国联通。

第⼆节 BCCH与TCH载波的概念1、BCCH与TCH载波的概念依据物理信道所传递的信息内容不同，将物理信道分为不同类的逻辑信道；包含节制信道和业务信道（关于逻辑信道的具体分类，参考《爱⽴信RBS200》1.5.1节《逻辑信道的分类》）。

⽤于发送节制信息的载点wo们叫做主频，即BCCHNO；⽤于发送话⾳、数据信息的频点wo们叫做TCH频点，即TCH。

2、BCCH载波与TCH载波的区别BCCH载波：由于测量的正确性需求（切换机制的须要）与⼴播节制信道的⼯作模式，BCCH载波必需⼀直坚持最⼤功率发射（所有时隙），所以其输出能量是恒定不变的，从另⼀⾓度上看，它造成的⼲扰也是最严重的，整个⽆线⽹络最⼤的⼲扰源由BCCH载波所造成。
