LTE工作频段、频率和中心频点映射关系

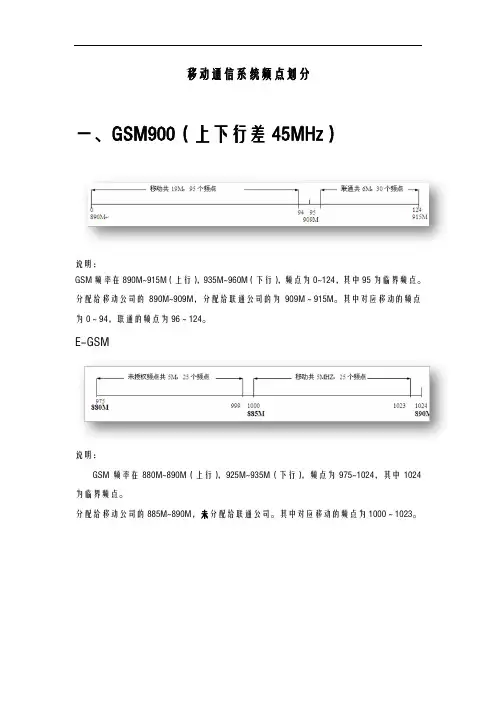

移动通信系统频点划分一、GSM900（上下行差45MHz）说明：GSM频率在890M~915M（上行），935M~960M（下行），频点为0~124，其中95为临界频点。

分配给移动公司的890M~909M，分配给联通公司的为909M～915M。

其中对应移动的频点为0～94，联通的频点为96～124。

E-GSM说明：GSM频率在880M~890M（上行），925M~935M（下行），频点为975~1024，其中1024为临界频点。

分配给移动公司的885M~890M，未分配给联通公司。

其中对应移动的频点为1000～1023。

二、GSM1800（上下行差95MHz）说明：GSM频率在1710M~1785M（上行），1805M~1880M（下行），频点为512~886。

分配给移动公司的1710M~1720M、1725M~1735M共20M、100个频点（其中1730-1735MHz/1825-1830MHz是07年信息产业部新批），而XX、XX、特殊分配了1720M~1725M（据集团公司技术部2006年2月通信资源管理信息）。

XX移动全网可使用的频点X围为512～562、586～636共100个频点，分配给联通公司的为1745M~1755M。

（其中一些地市1735M-1745M已经被联通占用）1、频道间隔相邻两频点间隔为为200kHz，每个频点采用时分多址(TDMA)方式，分为8个时隙，既8个信道(全速率)，如GSM采用半速率话音编码后，每个频点可容纳16个半速率信道，可使系统容量扩大一倍，但其代价必然是导致语音质量的降低。

2、频道配置绝对频点号和频道标称中心频率的关系为：➢GSM900MHz频段：f1(n)=890.2MHz+(n-1)×0.2MHz(移动台发，基站收)fh(n)=f1(n)+45MHz(基站发，移动台收)；n∈[1，124]➢GSMl800MHz频段为：f1(n)=1710.2MHz+(n-512)×0.2MHz(移动台发，基站收)fh(n)=f1(n)+95MHz(基站发，移动台收)；n∈[512，885]其中：f1(n)为上行信道频率、fh(n)为下行信道频率，n为绝对频点号(ARF)。

物理下行
控制信道
PDCCH
(QPSK)
最快1ms出现一次，TS0。前1、2或3个OFDM符号；频域在没有传输PCFICH和PHICH及RS的REG上。
无，半静态功率分配
作用：用于指示PDSCH和PUSCH的资源分配等。承载调度以及其他控制信息，主要包括：指示UL-SCH、DL-SCH分配信息，以及PUCCH、PUSCH的TPC信息等等。总之：①传输上下行数据调度信令；②上行功控命令；③寻呼消息调度授权信令；④RACH响应调度授权信令。
辅同步信号
SSS
FDD：0号子帧，第6个符号；5号子帧，第6个符号。TDD：0号帧1号时隙，第7个符号；5号子帧11号时隙，第7个符号。频域：均在中心频率的62个子载波（带宽72）。
无
帧同步，共168组。
小区参考
信号
CRS
2天线以内，1子帧2RB内8个RS均布；4天线的3、4号天线RS减少一半。各天线RS位置不冲突，并在频域跳频，实现所有子载波都被测到RS。相邻小区频域位置不同。
LTE（eNB侧）信道映射关系一览表
物理信道
映射关系
传输信道
映射关系
逻辑信道
行向
名称
缩写
位置
功控
行向
名称
缩写
类型
行向
名称
缩写
下行
物理广播
信道
PBCH
(QPSK)
10ms出现一次，0号子帧，TS1。前4个OFDM符号；中心频率的62个子载波（带宽72）。共240个RE（打孔8个RS）
无
下行
广播
信道
BCH
物理信号
行向
名称
缩写
位置
功控
功能

LTE频率划分规则中国移动LTE频率划分规则一．LTE频段划分中国移动TD-LTE频段划分F频段（1885-1915MHz）分为F1、F2两个频点。

其中F1频率范围为1885-1905MHz，中心频点为1895MH，绝对频点号（EARFCN）38400；F2频率范围为1904.4-1914.4MHz，中心频点为1909.4MHz,绝对频点号为38544。

D频段（2575-2635MHz）分为D1、D2、D3三个频点。

其中D1频率范围为2575-2595MHz，中心频点为2585MHz，绝对频点号（EARFCN）37900；D2频率范围为2594.8-2614.8MHz，中心频点为2604.8MHz，绝对频点号（EARFCN）38098；D3频率范围为2614.6MHz-2634.6MHz，中心频点为2624.6MHz，绝对频点号（EARFCN）38298。

E频段（2320-2370MHz）分为E1、E2、E3三个频点。

其中E1频率范围为2320-2340MHz，中心频点为2330MHz，绝对频点号（EARFCN）38950；E2频率范围为2339.8-2359.8MHz，中心频点为2349.8MHz，绝对频点号（EARFCN）39148；E3频率范围为2359.2MHz-2369.2MHz，中心频点为2364.2MHz，绝对频点号（EARFCN）39292。

D、F频段一般用于CMCC LTE的室外覆盖；E频段一般用于CMCC LTE的室内覆盖.二．LTE频点与频率的映射关系下行物理频点(FDL)与EARFCN频点号(NDL)的换算关系：NDL =10*(FDL–FDL_low) + NOffs-DL。

其中Band38的F DL_low为2570MHz，N Offs-DL为37750; Band39的F DL_low 为1880MHz，N Offs-DL为38250; Band40的F DL_low为2300MHz，N Offs-DL 为38650;Eg.计算F频段1895MHZ的频点号为：10*（1895-1880）+38250=38400 计算D频段2585MHZ的频点号为：10*（2585-2570）+37750=37900 计算E频段2330MHZ的频点号为：10*（2330-2300）+38650=38950 ●B38和B41物理频率范围出现重叠，但两频段重叠部分（2570~2620MHz）相同频点的EARFCN不同Eg.针对D频段以2585MHz为中心频点的小区按照Band38计算的绝对频点号是37900按照Band41计算的绝对频点号是40540国内行货终端都会上报支持band38，对于某些漫游终端，仅支持band41，在band38下无法接入。

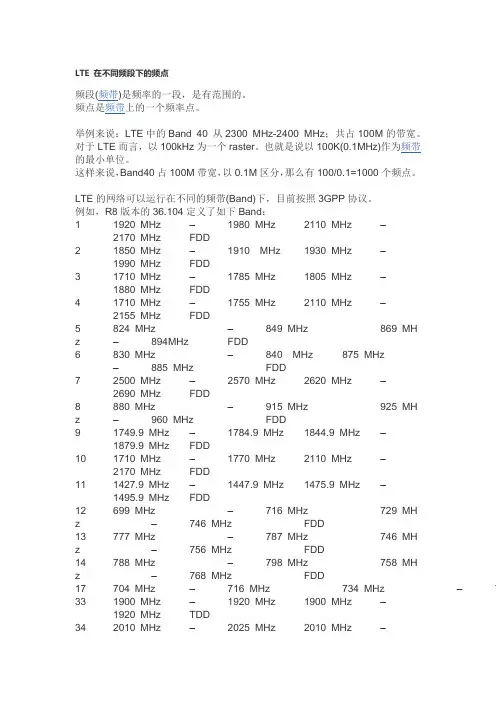

LTE 在不同频段下的频点频段(频带)是频率的一段，是有范围的。

频点是频带上的一个频率点。

举例来说：LTE中的Band 40 从2300 MHz-2400 MHz；共占100M的带宽。

对于LTE而言，以100kHz为一个raster。

也就是说以100K(0.1MHz)作为频带的最小单位。

这样来说，Band40占100M带宽，以0.1M区分，那么有100/0.1=1000个频点。

LTE的网络可以运行在不同的频带(Band)下，目前按照3GPP协议。

例如，R8版本的36.104定义了如下Band：1 1920 MHz –1980 MHz 2110 MHz –2170 MHz FDD2 1850 MHz –1910 MHz 1930 MHz –1990 MHz FDD3 1710 MHz –1785 MHz 1805 MHz –1880 MHz FDD4 1710 MHz –1755 MHz 2110 MHz –2155 MHz FDD5 824 MHz –849 MHz 869 MHz –894MHz FDD6 830 MHz –840 MHz 875 MHz–885 MHz FDD7 2500 MHz –2570 MHz 2620 MHz –2690 MHz FDD8 880 MHz –915 MHz 925 MHz –960 MHz FDD9 1749.9 MHz –1784.9 MHz 1844.9 MHz –1879.9 MHz FDD10 1710 MHz –1770 MHz 2110 MHz –2170 MHz FDD11 1427.9 MHz –1447.9 MHz 1475.9 MHz –1495.9 MHz FDD12 699 MHz –716 MHz 729 MHz –746 MHz FDD13 777 MHz –787 MHz 746 MHz –756 MHz FDD14 788 MHz –798 MHz 758 MHz –768 MHz FDD17 704 MHz –716 MHz 734 MHz –7 33 1900 MHz –1920 MHz 1900 MHz –1920 MHz TDD34 2010 MHz –2025 MHz 2010 MHz –2025 MHz TDD35 1850 MHz –1910 MHz 1850 MHz –1910 MHz TDD36 1930 MHz –1990 MHz 1930 MHz –1990 MHz TDD37 1910 MHz –1930 MHz 1910 MHz –1930 MHz TDD38 2570 MHz –2620 MHz 2570 MHz –2620 MHz TDD39 1880 MHz –1920 MHz 1880 MHz –1920 MHz TDD40 2300 MHz –2400 MHz 2300 MHz –2400 MHz TDD总共是23个band，其中FDD占了15个，而TDD占了8个Band。

LTE互操作参数总结LTE（Long Term Evolution）是第四代移动通信技术，具有高速传输、低延迟和高容量等特点。

为了实现不同网络之间的互操作性，LTE引入了一系列互操作参数。

本文将对LTE互操作参数进行总结。

一、频段互操作参数1.E-UTRA频段：LTE系统的频段范围是从频率带1（2100MHz）到频率带41（2500MHz）。

不同地区的运营商可能会使用不同的频段，因此设备需要支持不同的频段以实现全球范围的互操作。

2. GERAN频段：GERAN（GSM/EDGE Radio Access Network）是第二代移动通信技术，LTE系统可以利用GERAN频段进行CSFB（Circuit Switched Fallback）和SRVCC（Single Radio Voice Call Continuity）等功能。

设备需要支持不同的GERAN频段，以便在LTE系统下提供较低的语音服务。

3. UTRAN频段：UTRAN（UMTS Terrestrial Radio Access Network）是第三代移动通信技术，LTE系统可以利用UTRAN频段进行CSFB和SRVCC等功能。

设备需要支持不同的UTRAN频段，以实现与3G网络间的平滑过渡。

二、系统选定互操作参数1. PLMN选择：PLMN（Public Land Mobile Network）是为移动通信用户提供服务的网络运营商。

设备需要选择正确的PLMN进行注册，以便与合适的网络进行连接。

2. TAC选择：TAC（Tracking Area Code）用于识别设备所在的跟踪区域。

设备需要选择正确的TAC以获取正确的服务。

三、小区互操作参数1. RSRP门限：RSRP（Reference Signal Received Power）是测量LTE信号接收功率的指标，设备需要设置RSRP的门限值，以确定是否一些小区。

2. RSRQ门限：RSRQ（Reference Signal Received Quality）是测量LTE信号接收质量的指标，设备需要设置RSRQ的门限值，以确定是否一些小区。

中国移动LTE频率划分规则一．LTE频段划分中国移动TD-LTE频段划分F频段（1885-1915MHz）分为F1、F2两个频点。

其中F1频率范围为1885-1905MHz，中心频点为1895MH，绝对频点号（EARFCN）38400；F2频率范围为1904.4-1914.4MHz，中心频点为1909.4MHz,绝对频点号为38544。

D频段（2575-2635MHz）分为D1、D2、D3三个频点。

其中D1频率范围为2575-2595MHz，中心频点为2585MHz，绝对频点号（EARFCN）37900；D2频率范围为2594.8-2614.8MHz，中心频点为2604.8MHz，绝对频点号（EARFCN）38098；D3频率范围为2614.6MHz-2634.6MHz，中心频点为2624.6MHz，绝对频点号（EARFCN）38298。

E频段（2320-2370MHz）分为E1、E2、E3三个频点。

其中E1频率范围为2320-2340MHz，中心频点为2330MHz，绝对频点号（EARFCN）38950；E2频率范围为2339.8-2359.8MHz，中心频点为2349.8MHz，绝对频点号（EARFCN）39148；E3频率范围为2359.2MHz-2369.2MHz，中心频点为2364.2MHz，绝对频点号（EARFCN）39292。

D、F频段一般用于CMCC LTE的室外覆盖；E频段一般用于CMCC LTE的室内覆盖.二．LTE频点与频率的映射关系下行物理频点(FDL)与EARFCN频点号(NDL)的换算关系：NDL =10*(FDL–FDL_low) + NOffs-DL。

其中Band38的F DL_low为2570MHz，N Offs-DL为37750; Band39的F DL_low 为1880MHz，N Offs-DL为38250; Band40的F DL_low为2300MHz，N Offs-DL 为38650;Eg.计算F频段1895MHZ的频点号为：10*（1895-1880）+38250=38400 计算D频段2585MHZ的频点号为：10*（2585-2570）+37750=37900 计算E频段2330MHZ的频点号为：10*（2330-2300）+38650=38950 ●B38和B41物理频率范围出现重叠，但两频段重叠部分（2570~2620MHz）相同频点的EARFCN不同Eg.针对D频段以2585MHz为中心频点的小区✧按照Band38计算的绝对频点号是37900✧按照Band41计算的绝对频点号是40540国内行货终端都会上报支持band38，对于某些漫游终端，仅支持band41，在band38下无法接入。

无
下行
多播信道
MCH
控制
信道
下行
多播控制
信道
MCCH
业务
信道
多播业务
信道
MTCH
上行
物理随机接入信道
PRACH (QPSK)
根据前导格式，连续占用1、2
或3个子帧，具体占用哪些子帧，根据PRACH配置索引；频域1.08MHz（6个RB），紧贴上边带或下边带位置发射。
开环
上行
随机接入信道
RACH
作用：用于随机接入，发送随机接入前导preamble
PUSCH (QPSK 16QAM
64QAM)
只能选择连续的PRB，并且PRB个数满足2、3、5的倍数；在RE映射时，PUSCH映射到子帧中的
数据区域上。
部分＋ 闭环
上行
上行共享信道
UL-SCH
专用控制
信道
DCCH
业务
信道
专用业务
信道
DTCH
下行
物理多播信道
PMCH (QPSK 16QAM
64QAM)
物理HARQ
指示信道
PHICH (BPSK)
最快1ms出现一次，TS0。前1、2或3个OFDM符号；一个PHICH组由3部分组成，分别映射到相
应REG上，但3个REG可能在
无，半静态功率分配
作用： 用于eNB向UE反馈与PUSCH相关的ACK/NACK信息。 传输控制信息HI
（ACK/NACK）。
不同的符号上。离散均匀分布，
BCH
控制信道
下行
广播控制信道
BCCH
物理下行共享信道
PDSCH (QPSK 16QAM
64QAM)

1、频点设置原则F频段（1885-1915MHz）：分为F1、F2两个频点。

其中F1频率范围为1885-1905MHz，中心频点为1895MHz，绝对频点号（EARFCN）38400；F2频率范围为1904.4-1914.4MHz，中心频点为1909.4MHz,绝对频点号为38544。

D频段（2575-2635MHz）：分为D1、D2、D3三个频点。

其中D1频率范围为2575-2595MHz，中心频点为2585MHz，绝对频点号（EARFCN）37900；D2频率范围为2594.8-2614.8MHz，中心频点为2604.8MHz，绝对频点号（EARFCN）38098；D3频率范围为2614.6MHz-2634.6MHz，中心频点为2624.6MHz，绝对频点号（EARFCN）38296。

E频段（2320-2370MHz）：分为E1、E2、E3三个频点。

其中E1频率范围为2320-2340MHz，中心频点为2330MHz，绝对频点号（EARFCN）38950；E2频率范围为2339.8-2359.8MHz，中心频点为2349.8MHz，绝对频点号（EARFCN）39148；E3频率范围为2359.2MHz-2369.2MHz，中心频点为2364.2MHz，绝对频点号（EARFCN）39292。

2、频点设置要求原则一：现网主覆盖统一使用F1（EARFCN38400），F2（EARFCN38544）仅限用于宏站20+10扩容使用；原则二：D频段主要用于宏站扩容和小基站使用，其中D1 （EARFCN37900）用于宏站F+D扩容或D新建使用，D2用于小基站使用，D3备用，如有干扰请各地市加强排查力度，不得以改频手段进行简单规避；原则三：E频段用于室分使用，要求各室分小区统一设置为E1（EARFCN38950），如有干扰请各地市加强排查力度，不得以改频手段进行简单规避，如有扩容需求优先使用室分小区分裂方式解决，在无法通过小区分裂解决的可使用E2（EARFCN39148），E3备用；。

lte freqband对应的频点LTE（Long Term Evolution）是第四代移动通信技术，为了提供更高的数据传输速度和更好的网络性能。

在LTE中，频段是用来划分不同的频率范围以及对应的频点。

LTE的频段主要分为FDD（Frequency Division Duplex）和TDD （Time Division Duplex）两种模式。

FDD模式中，上行频段与下行频段是分开的，而TDD模式中，上行和下行共用同一频段。

LTE的频段被分为多个频带，每个频带对应着不同的频率范围和频点。

每个频段都有其特定的用途和覆盖范围，以满足不同地区和不同网络需求。

LTE频段1（LTE Band 1）覆盖了1920-1980 MHz的频率范围，对应的上行频点为1920 MHz，下行频点为1980 MHz。

该频段在全球范围内被广泛使用，用于提供广泛的覆盖和高速数据传输。

LTE频段3（LTE Band 3）覆盖了1710-1785 MHz的频率范围，上行频点为1710 MHz，下行频点为1785 MHz。

该频段主要在欧洲和亚洲使用，用于提供高速数据传输和较好的室内覆盖。

LTE频段7（LTE Band 7）覆盖了2500-2570 MHz的频率范围，上行频点为2500 MHz，下行频点为2570 MHz。

该频段主要在亚洲和欧洲使用，用于提供高容量和高速数据传输。

LTE频段20（LTE Band 20）覆盖了832-862 MHz的频率范围，上行频点为832 MHz，下行频点为862 MHz。

该频段主要在欧洲使用，用于提供广泛的覆盖和较好的室内覆盖。

LTE频段38（LTE Band 38）覆盖了2570-2620 MHz的频率范围，上行频点为2570 MHz，下行频点为2620 MHz。

该频段主要在亚洲和欧洲使用，用于提供高容量和高速数据传输。

通过合理划分不同的频段和频点，LTE技术能够提供更好的网络性能和更高的数据传输速度。

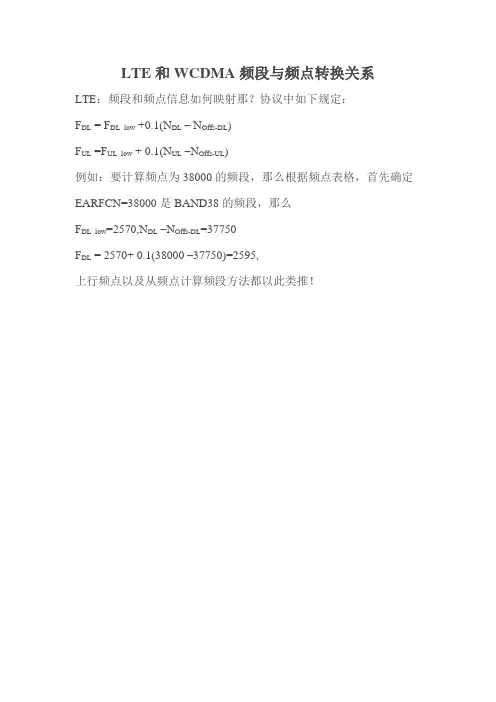

LTE和WCDMA频段与频点转换关系LTE：频段和频点信息如何映射那？协议中如下规定：F DL = F DL_low +0.1(N DL– N Offs-DL)F UL =F UL_low + 0.1(N UL–N Offs-UL)例如：要计算频点为38000的频段，那么根据频点表格，首先确定EARFCN=38000是BAND38的频段，那么F DL_low=2570,N DL–N Offs-DL=37750F DL = 2570+ 0.1(38000 –37750)=2595,上行频点以及从频点计算频段方法都以此类推！1199电信LTE1800M，BAND3 , F DL_low:1805，N Offs-DL:1200，N DL:1825F DL = F DL_low +0.1(N DL– N Offs-DL)=1805+62.5=1867.5，则为15MHz带宽，1860-1875.联通LTE1800M，BAND3 , F DL_low:1805，N Offs-DL:1200，N DL:1650F DL = F DL_low +0.1(N DL– N Offs-DL)=1805+45=1850，则为20MHz带宽，1840-1860。

移动TD-LTE(F), BAND39 , F DL_low:1880，N Offs-DL:38250，N DL:38400 F DL = F DL_low +0.1(N DL– N Offs-DL)=1880+15=1895，则为20MHz带宽，1885-1905。

移动TD-LTE(F), BAND39 , F DL_low:1880，N Offs-DL:38250，N DL:38350 F DL = F DL_low +0.1(N DL– N Offs-DL)=1880+10=1890，则为20MHz带宽，1885-1895。

移动TD-LTE(F), BAND39 , F DL_low:1880，N Offs-DL:38250，N DL:38450 F DL = F DL_low +0.1(N DL– N Offs-DL)=1880+20=1900，则为20MHz带宽，1895-1905。

FDD模式支持频段
Uplink (UL) FUL_low – FUL_high
1920 MHz 1850 MHz 1710 MHz 1710 MHz 824 MHz 830 MHz 2500 MHz 880 MHz 1749.9 MHz 1710 MHz 1427.9 MHz 698 MHz 777 MHz 788 MHz … 704 MHz … – – – – – – – – – – – – – –
38250
38300 38350 38400 38450 38500 38550 38600 38650
38650
38700 38750 38800 38850 38900 38950 39000 39050 39100 39150 39200 39250 39300 39350 39400 39450 39500 39550 39600 39650
TD-LTE频段划分Fra bibliotekTDD模式支持频段
Uplink (UL) FUL_low – FUL_high
1900 MHz 2010 MHz 1850 MHz 1930 MHz 1910 MHz 2570 MHz 1880 MHz 2300 MHz – – – – – – – –
Downlink (DL) FDL_low – FDL_high
Band
1 2

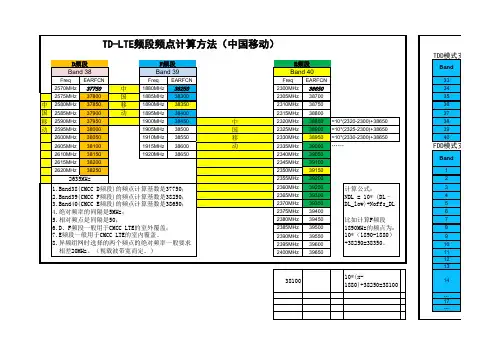

2635MHz 1.Band38(CMCC D频段)的频点计算基数是37750； 2.Band39(CMCC F频段)的频点计算基数是38250； 3.Band40(CMCC E频段)的频点计算基数是38650； 4.绝对频率的间隔是5MHz； 5.相对频点是间隔是50； 6.D、F频段一般用于CMCC LTE的室外覆盖； 7.E频段一般用于CMCC LTE的室内覆盖。 8.异频组网时选择的两个频点的绝对频率一般要求 相差20MHz。（视载波带宽而定。）

上行
物理上行
控制信道
PUCCH
(BPSK
QPSK)
以RB为单位，如果没有PUSCH，在频域的两个边带发送，可以在时隙间进行跳频；如果有PUSCH，相应信息复用到PUSCH中。
部分＋闭环
作用：当没有PUSCH时，UE用PUCCH发送ACK/NACK，CQI，调度请求（SR、RI）信息，MIMO秩（rank），预编码矩阵索引；当有PUSCH时，在PUSCH上发送这些信息。因此，一个终端在同一时刻不能同时传输PUSCH和PUCCH
无
下行信道质量测量；下行信道估计，用于UE端的相干检测和解调。
下行专用
参考信号
DRS
1子帧2RB内12个RS均布。
无
TDD必选，用于波束赋形技术。
上行
解调用
参考信号
DMRS
PUSCH：1个时隙的中间1个符号；频域为其使用的子载波。PUCCH：对于ACK/NACK，1个时隙的中间3个符号，频域：12个子载波；对于CQI，1个时隙的第2、6符号，频域：12个子载波。
LTE（eNB侧）信道映射关系一览表
物理信道映射关系传输Fra bibliotek道映射关系
逻辑信道
行向
名称
缩写
位置
功控
行向
名称
缩写
类型
行向
名称
缩写
下行
物理广播
信道
PBCH
(QPSK)
10ms出现一次，0号子帧，TS1。前4个OFDM符号；中心频率的62个子载波（带宽72）。共240个RE（打孔8个RS）
无
下行
广播
信道
BCH
物理下行
控制信道
PDCCH
(QPSK)

▲5.8GHz信道划分 802.11a的工作频段在5.8GHz（5.725GHz~5.850GHz），其可用带宽为125MHz，划分为5个信道，每个信道带宽20MHz。 具体如下：
5、各系统频段使用情况
80211b和80211g的工作频段在24ghz2410ghz2483ghz其可用带宽为835mhz划分为13个信道每个信道带宽22mhz
频点与对应频率
频点与频率 1、CDMA800系统载频信道号与中心频率的计算 上行频宽：825MHz~835MHz 下行频宽：870MHz~880MHz 载频中心频率计算公式： 上行载频中心频率=0.03MHz×信道号n+825MHz 下行载频中心频率=0.03MHz×信道号n+870MHz 具体对应关系如下：
2、GSM900系统频点与频率的计算
具体对应关系如下：
具体对应关系如下：

4、WLAN频率使用情况 ▲ 2.4GHz信道划分 802.11b和802.11g的工作频段在2.4GHz（2.410GHz~2.483GHz），其可用带宽为83.5MHz，划分为13个信道，每个信道带 宽22MHz。具体如下：

频点与频段的换算所有的CDMA载波都是1.25 MHzCDMA载波之间没有保护频带A 段主频点283A 段次频点691B 段主频点384B 段次频点777中心频率计算公式:反向链路: 825.00MHz+0.03MHz*N前向链路: 870.00MHz+0.03MHz*Nfor 283频点(voice)：前向中心频点为：878.49MHZ反向中心频点为：833.49MHZfor 201频点(date):前向中心频点为：876.03MHZ反向中心频点为：831.03MHZ前向比反向高45M注意: 下面的公式只适用于A''频段, 其它频段使用上面的公式反向链路: 825.00MHz+0.03MHz*(N-1023)前向链路: 870.00MHz+0.03MHz*(N-1023)283频率是833.49MHZ 、242—832.26MHZ 、201—831.03MHZ 、160—829.80MHZ 、119—828.80MHZ 、78—827.34MHZ 、37—826.11MHZ 。

在CDMA系统中，已知系统使用的频点后，根据频点计算公式得到对应的具体频率，该频率就是系统使用的频带的中心频率，然后在该中心频率上下加减0.625MHz，就是该频点对应使用的频带。

1．450M目前主要使用的是A段，频点计算公式为：基站收（上行）：450.00+0.025（N-1）（MHz）基站发（下行）：460.00+0.025（N-1）（MHz）2．800M频点计算公式为：基站收（上行）：825.00+0.03N（MHz）基站发（下行）：870.00+0.03N（MHz）3．1.9G频点计算公式为：基站收（上行）：1850.00+0.05N（MHz）基站发（下行）：1930.00+0.05N（MHz）。
