频点与对应频率【更新版】

频率与频点相关概念第一节介绍频率、频点的概念1、频率这里指无线信号的发射频率。

包括：手机发给基站的上行信号和基站发给手机的下行信号；GSM900的工作频段为890~960MHz，GSM1800的工作频段为1710~1880；其中：Uplink Downlink GSM 900 890~915 MHz 935~960 MHz 移动台向基站发信号的上行链路频段；基站向移动台发信号的下行链路频段；GSM 1800 1710~1785 MHz 1805~1880 MHz。

2、频点频点是给固定频率的编号。

频率间隔都为200KHz。

这样就按照200KHz的频率间隔从890MHz、890.2MHz、890.4MHz、890.6MHz、890.8MHz、891MHz …… 915MHz分为125个无线频率段，并对每个频段进行编号，从1、2、3、4 …… 125；这些对固定频率的编号就是我们所说的频点；反过来说：频点是对固定频率的编号。

在GSM网络中我们用频点代替频率来指定收发信机组的发射频率。

比如说：指定一个载波的频点为3，就是说该载波将接收频率为890.4MHz的上行信号并以935.4MHz的频率发射信号。

（参考《爱立信RBS200》黑皮书第1.3节《频率的分配及复用》）GSM900的频段可以分成125个频点（实际可用124个）。

其中1~95属于中国移动、96~124属于中国联通。

第二节 BCCH与TCH载波的概念1、BCCH与TCH载波的概念根据物理信道所传递的信息内容不同，将物理信道分为不同类的逻辑信道；包括控制信道和业务信道（关于逻辑信道的具体分类，参考《爱立信RBS200》1.5.1节《逻辑信道的分类》）。

用于发送控制信息的载点我们叫做主频，即BCCHNO；用于发送话音、数据信息的频点我们叫做TCH频点，即TCH。

2、BCCH载波与TCH载波的区别BCCH载波：由于测量的准确性需求（切换机制的需要）与广播控制信道的工作模式，BCCH载波必须一直保持最大功率发射（所有时隙），所以其输出能量是恒定不变的，从另一角度上看，它造成的干扰也是最严重的，整个无线网络最大的干扰源由BCCH载波所造成。

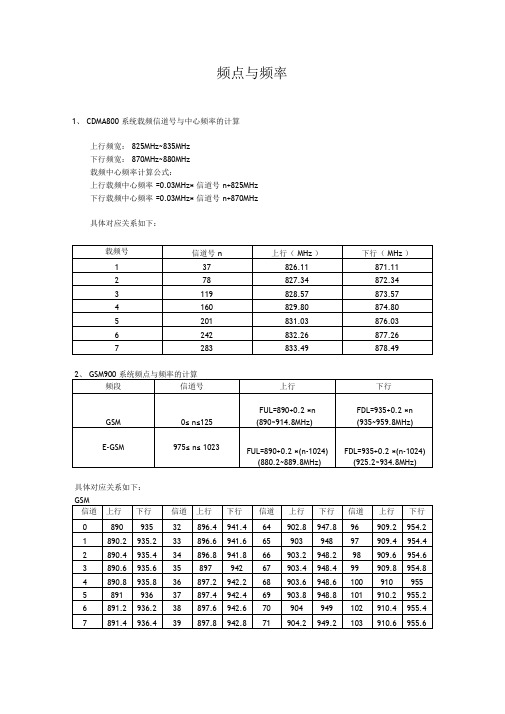

频点与频率1、 CDMA800 系统载频信道号与中心频率的计算上行频宽： 825MHz~835MHz下行频宽： 870MHz~880MHz载频中心频率计算公式：上行载频中心频率 =0.03MHz× 信道号 n+825MHz下行载频中心频率 =0.03MHz× 信道号 n+870MHz具体对应关系如下：具体对应关系如下：4、WLAN 频率使用情况▲ 2.4GHz 信道划分802.11b 和 802.11g 的工作频段在 2.4GHz （ 2.410GHz~2.483GHz ），其可用带宽为83.5MHz ，划分为 13个信道，每个信道带宽 22MHz 。

具体如下：802.11a 的工作频段在 5.8GHz（5.725GHz~5.850GHz ），其可用带宽为 125MHz ，划分为5 个信道，每个信道带宽 20MHz 。

具体如下：5、联通 WCDMA上行频宽： 1940MHz~1955MHz下行频宽： 2130MHz~2145MHz载频中心频率计算公式：上行载频中心频率 =信道号 m÷ 5MHz 下行载频中心频率 =信道号 n÷ 5MHz6、移动 TD-SCDMA 目前中国移动 TD-SCDMA 系统可使用频率资源为 85MHz ，具体如下：A 频段（ 2010～2025 MHz，原B 频段）：共计 15MHz ，可供全国范围室内室外覆盖使用。

F频段（ 1880～1900MHz ，原 A 频段）：共计 20MHz ，可供全国范围室内室外覆盖使用。

E频段（ 2320～2370 MHz，原 C频段）：共计 50MHz ，可供全国范围室内覆盖使用。

TD-SCDMA 采用时分双工（ TDD ）模式，因此无上下行信号之分。

▲A 频段频宽： 2010MHz ～ 2025MHz载频中心频率计算公式：载频中心频率 =信道号 n÷ 5MHz（该频段信道有华为系和大唐系两种不同划分方式）▲F 频段频宽： 1880MHz ～ 1900MHz 载频中心频率计算公式：载频中心频率 =信道号 n÷ 5MHz。

频点频率对照表无线电技术在现代社会中得到了广泛应用，从无线通信、广播电视，到卫星导航、雷达探测等领域都有着重要的作用。

而频率作为无线电信号的一个重要参数，对于无线电技术的应用和发展也有着至关重要的作用。

本文将介绍无线电频率的基本概念和常用频率的对照表。

一、无线电频率的基本概念频率是指单位时间内振动、波动或周期性变化的次数，通常用赫兹（Hz）来表示。

在无线电技术中，频率是指无线电信号中电磁波的振荡次数，也就是无线电波的频率。

在无线电通信中，不同的频率段有着不同的特点和用途。

例如，低频段可以穿透建筑物和地下，适用于短距离通信和地下通信；中频段适合于广播和长距离通信；高频段适合于短距离通信和海上通信；超高频和微波频段适合于雷达、卫星通信和导航等应用。

二、无线电频率的对照表下面是一份常用的无线电频率对照表，供大家参考。

频段t频率范围t用途低频tLFt30 kHz - 300 kHzt航空导航、军事通信、地下通信中频tMFt300 kHz - 3 MHzt广播、导航、航空通信高频tHFt3 MHz - 30 MHzt短波广播、卫星通信、海上通信、航空通信超高频tUHFt300 MHz - 3 GHzt电视、移动通信、雷达、卫星通信、无线局域网微波频段t3 GHz - 300 GHzt雷达、卫星通信、导航、无线局域网以上频率范围仅供参考，实际应用中还有很多其他的频率段和频率范围。

三、无线电频率的应用无线电技术在现代社会中得到了广泛应用，无线电频率也在各个领域中发挥着重要的作用。

在通信领域，无线电通信已经成为人们日常生活中不可或缺的一部分。

从手机通信、电视广播，到卫星通信和互联网，都离不开无线电技术的支持。

在科研领域，无线电技术也有着广泛的应用。

例如，天文学家利用射电望远镜探测宇宙中的无线电波，从而研究宇宙的形成和演化；地球物理学家利用地震波的传播特性，研究地球内部的结构和物质运动规律。

在军事领域，无线电技术一直是军事通信和情报侦察的重要手段。

频段频点对应表
频段频点对应表旨在提供一份关于频段频点对应关系的说明，包括频段范围、频点、对应关系、设备支持、区域性限制和其他注意事项等方面。

1.频段范围
频段范围是指特定频段的范围，包括起始频率和终止频率。

例如，2.4GHZ频段范围为2.4GHz-2.4835GHZ。

2.频点
频点是指特定频段中的某一个频率点。

例如，2.4GHz频段中，频点1为2.412GHZ，频点2为2.422GHz.3.对应关系对应关系是指频段与频点之间的对应关系。

通常情况下，一个频段包合多个频点，这些频点按照一定的顺序进行编号。

例如，在2.4GHz频段中，频点1对应2.412GHz，频点2对应2.422GHz。

4.设备支持
设备支持是指不同设备对不同频段和频点的支持情况。

例如，某些设备仅支持2.4GHz频段中的特定频点，而其他设备则可能不支持这些频点
5.区域性限制
区域性限制是指不同地区对频段和频点的使用限制。

例如，某些地区可能对使用特定频段和频点的设备进行限制或授权。

6.其他注意事项
其他注意事项包括与频段和频点相关的其他问题，例如信号干扰、设备兼容性等。

在使用特定频段和频点时，应考虑这些问题并采取相应的措施以避免潜在的问题。

频段划分多频网由多个频段共同组网而成，所以合理的划分频段是多频网的重要前提。

用于组成多频网的频段共有8种，各频段频点和频率之间的对应关系如表5-3所示。

表5-3 各频段频点与频率的对应关系说明：表5-3中，n为频点号，频率的单位为MHz。

Fl(n)表示频点n对应的上行频率，方向为MS发送，基站接收；Fu(n)表示频点号n对应的下行频率，方向为基站发送，MS接收。

关于各种频段的划分，需要注意以下几点：E-GSM900M频段、R-GSM900M频段与P-GSM900M频段属于同一个频段，但频点不相邻。

∙E-GSM扩展频段指不包含P-GSM频段的协议中规定的E-GSM频段。

∙R-GSM扩展频段指不包含E-GSM频段的协议中规定的R-GSM频段。

为实现多频段功能，BTS配置的载频必须支持相应的频段。

各载频支持的频点范围如表5-4所示。

表5-4 各类型载频支持的频点范围.3.3 多频段信道分配多频段信道分配是指在信道分配时充分考虑MS的频段支持能力和信道本身的频段支持能力，在不同的情况下采用不同的分配策略。

信道分配II代算法在进行信道分配时，系统根据已经获得的MS类标，得出每个信道对MS的支持能力。

在所有支持该MS 的信道中，系统优先选择支持频段交集以外的信道进行分配。

例如：某MS支持E-GSM，可分配的信道可以是P-GSM频段或E-GSM扩展频段的信道，则优先分配E-GSM 扩展频段的信道，留下频段交集P-GSM频段分配给其他频段支持能力弱的MS。

信道分配策略说明在进行信道分配时，系统根据已经获得的MS类标，得出每个信道对MS的支持能力：∙如果MS的类标3有效，则根据类标3判断信道对MS的支持能力。

∙如果MS的类标3无效，为保证业务正常进行，将MS频段支持能力刷新为支持BCCH信道所在频段。

例如：BCCH信道的频段为E-GSM扩展频段，当MS的类标3无效时，MS支持的频段为E-GSM扩展频段（因为E-GSM扩展频段包含P-GSM频段，所以MS同时支持P-GSM频段）。

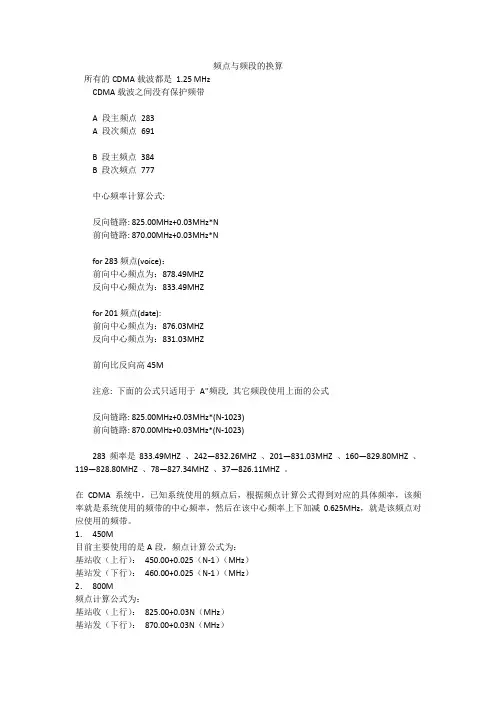

频点与频段的换算所有的CDMA载波都是1.25 MHzCDMA载波之间没有保护频带A 段主频点283A 段次频点691B 段主频点384B 段次频点777中心频率计算公式:反向链路: 825.00MHz+0.03MHz*N前向链路: 870.00MHz+0.03MHz*Nfor 283频点(voice)：前向中心频点为：878.49MHZ反向中心频点为：833.49MHZfor 201频点(date):前向中心频点为：876.03MHZ反向中心频点为：831.03MHZ前向比反向高45M注意: 下面的公式只适用于A''频段, 其它频段使用上面的公式反向链路: 825.00MHz+0.03MHz*(N-1023)前向链路: 870.00MHz+0.03MHz*(N-1023)283频率是833.49MHZ 、242—832.26MHZ 、201—831.03MHZ 、160—829.80MHZ 、119—828.80MHZ 、78—827.34MHZ 、37—826.11MHZ 。

在CDMA系统中，已知系统使用的频点后，根据频点计算公式得到对应的具体频率，该频率就是系统使用的频带的中心频率，然后在该中心频率上下加减0.625MHz，就是该频点对应使用的频带。

1．450M目前主要使用的是A段，频点计算公式为：基站收（上行）：450.00+0.025（N-1）（MHz）基站发（下行）：460.00+0.025（N-1）（MHz）2．800M频点计算公式为：基站收（上行）：825.00+0.03N（MHz）基站发（下行）：870.00+0.03N（MHz）3．1.9G频点计算公式为：基站收（上行）：1850.00+0.05N（MHz）基站发（下行）：1930.00+0.05N（MHz）。

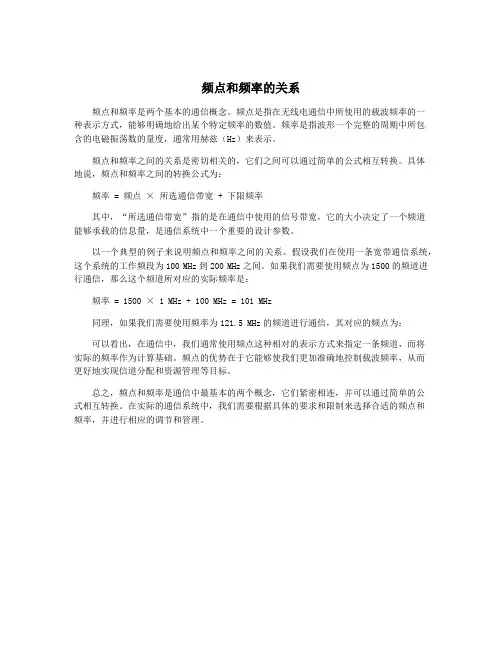

频点和频率的关系
频点和频率是两个基本的通信概念。

频点是指在无线电通信中所使用的载波频率的一
种表示方式，能够明确地给出某个特定频率的数值。

频率是指波形一个完整的周期中所包
含的电磁振荡数的量度，通常用赫兹（Hz）来表示。

频点和频率之间的关系是密切相关的，它们之间可以通过简单的公式相互转换。

具体
地说，频点和频率之间的转换公式为：
频率 = 频点× 所选通信带宽 + 下限频率
其中，“所选通信带宽”指的是在通信中使用的信号带宽，它的大小决定了一个频道
能够承载的信息量，是通信系统中一个重要的设计参数。

以一个典型的例子来说明频点和频率之间的关系。

假设我们在使用一条宽带通信系统，这个系统的工作频段为100 MHz到200 MHz之间。

如果我们需要使用频点为1500的频道进行通信，那么这个频道所对应的实际频率是：
频率= 1500 × 1 MHz + 100 MHz = 101 MHz
同理，如果我们需要使用频率为121.5 MHz的频道进行通信，其对应的频点为：
可以看出，在通信中，我们通常使用频点这种相对的表示方式来指定一条频道，而将
实际的频率作为计算基础。

频点的优势在于它能够使我们更加准确地控制载波频率，从而
更好地实现信道分配和资源管理等目标。

总之，频点和频率是通信中最基本的两个概念，它们紧密相连，并可以通过简单的公
式相互转换。

在实际的通信系统中，我们需要根据具体的要求和限制来选择合适的频点和
频率，并进行相应的调节和管理。
