高压开关柜接地刀闸故障分析摘要：电力设备的安全性与可靠性是超大规模输变电和电网安全的重要保证，高压开关柜又是电力系统中的重要设备，在电力系统的发电、输电、变电、电能转换和消耗过程中具有开断和关合电力线路，监测运行电量数据，故障保护等重要作用。
在现场倒闸操作中，会经常遇到开关柜接地刀闸活门无法按下而导致无法合上接地刀闸的缺陷，需要检修人员到现场消缺后才能进行倒闸操作，延长了操作时间，耽误了正常的检修时间，影响了检修计划的刚性执行。
本文阐述高压开关柜接地开关的锁闭原理和电气显示原理，对接地开关常见故障的原因和查找故障点的方法，提出日常运行中降低接地开关故障率的措施。
关键词：高压开关柜；显示原理；故障定位引言变电站的一种非常重要的配电设备就是高压开关柜，由断路器、手车箱、开关柜和相应的保护装置。
开关柜接地闸刀开关阀在现场开关操作时，常会出现接地闸刀不能合闸的现象。
在切换作业前，维修人员需要到现场排除缺陷，延期作业、延长正常维护，影响维护计划的严格执行。
1开关柜接地刀闸电气联锁分析开关柜接地刀闸电气联锁主要通过判断三相高压出线带电情况来确定接地刀闸的解锁或闭锁，即若三相高压出线均不带电，则接地刀闸解锁，可对其进行操作，否则接地刀闸闭锁，无法对其进行操作。
1.1电气联锁原理闭锁电磁铁安装在开关柜本体接地刀闸操作孔小活门处，开关柜状态综合指示仪的闭锁输出接点与闭锁电磁铁串联后接在电源两端，通过控制开关柜状态综合指示仪的闭锁输出１５－１６接点的通断就可控制接地刀闸的解（闭）锁。
1.2电气联锁缺陷分析目前，绝大部分开关柜的接地刀闸电气联锁均采用上述方案。
该电气联锁在开关柜机械联锁非常完善的情况下能够满足接地刀闸联锁要求，但是现在很多开关柜柜体与所配置的手车断路器并非一个厂家设计制造，导致很多开关柜柜体与手车断路器间存在设计误差、配合公差、机械联锁不完善等问题。
当机械联锁不完善时，电气联锁就显得极为重要。
实际应用表明，上述电气联锁方案在机械联锁不完善时无法满足联锁和“五防”要求。
接地刀闸常见故障原因及对策分析摘要：接地刀闸是电力系统中的一种常见开关装置，主要用于对带电设备进行隔离和接地操作。
在正常情况下，接地刀闸能够保障设备的正常运行和人身安全。
然而，随着电力系统的发展和运行负荷的增加，接地刀闸的故障问题也日益凸显。
因此，本文将结合实际情况，对接地刀闸常见故障类型、原因及对策进行深入分析和研究，以期为电力系统的安全运行提供有益的参考和建议。
关键词：接地刀闸；常见故障；原因分析；防范对策引言：随着电网建设的快速发展，接地刀闸在电力系统中得到广泛应用，且它在保证电力系统安全运行方面发挥着重要作用。
然而，在实际运行中，接地刀闸可能会出现各种故障，这些故障不仅会影响电力系统的正常运行，还会对设备本身造成损坏。
因此，了解接地刀闸的常见故障类型、原因及防范对策，有助于人们更好地维护和管理设备，保障电力系统的稳定运行。
一、接地刀闸概述接地刀闸是用来将电力设备与地面进行电气连接的设备，通过刀闸的操作，可以实现对设备接地、接地状态的解除等操作。
一般情况下，接地刀闸都安装在变电所、配电室等电力设备附近的地面上。
接地刀闸的结构比较简单，主要由刀闸、操作机构和接地线三部分组成。
刀闸通常采用手动或电动操作方式，操作机构一般采用杠杆或电动操作杆。
接地线则是用来将电流引入地面的导线。
二、接地刀闸的重要性在电力系统中，接地刀闸是一种重要的安全设备，其作用是在电路中建立一个安全的接地通道，以确保电力系统的稳定运行和人身安全。
本文将从以下几个方面阐述接地刀闸的重要性：1.防止倒送电接地刀闸的一个重要作用是防止倒送电。
在电路检修或故障处理时，如果电路中存在电压，就可能发生倒送电的情况。
此时，如果电路中的电压过高，就会给工作人员带来危险。
接地刀闸可以将电路中的电压引入地下，保证工作人员的安全。
2.降低接触电阻接地刀闸还可以降低接触电阻，从而减小电路中的电压。
在电力系统中，接触电阻是指电路中的连接点之间的电阻值。

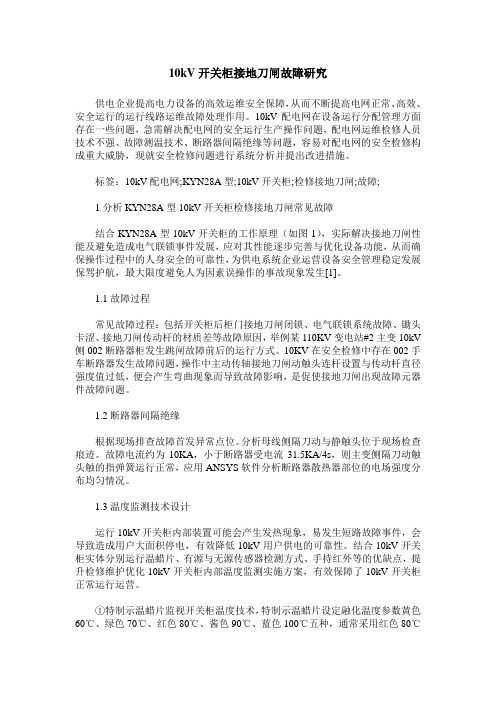

10kV开关柜接地刀闸故障研究供电企业提高电力设备的高效运维安全保障，从而不断提高电网正常、高效、安全运行的运行线路运维故障处理作用。
10kV配电网在设备运行分配管理方面存在一些问题，急需解决配电网的安全运行生产操作问题，配电网运维检修人员技术不强、故障测温技术、断路器间隔绝缘等问题，容易对配电网的安全检修构成重大威胁，现就安全检修问题进行系统分析并提出改进措施。
标签：10kV配电网;KYN28A型;10kV开关柜;检修接地刀闸;故障;1分析KYN28A型10kV开关柜检修接地刀闸常见故障结合KYN28A型10kV开关柜的工作原理（如图1），实际解决接地刀闸性能及避免造成电气联锁事件发展，应对其性能逐步完善与优化设备功能，从而确保操作过程中的人身安全的可靠性，为供电系统企业运营设备安全管理稳定发展保驾护航，最大限度避免人为因素误操作的事故现象发生[1]。
1.1故障过程常见故障过程：包括开关柜后柜门接地刀闸闭锁、电气联锁系统故障、锄头卡涩、接地刀闸传动杆的材质差等故障原因，举例某110KV变电站#2主变10kV 侧002断路器柜发生跳闸故障前后的运行方式。
10KV在安全检修中存在002手车断路器发生故障问题，操作中主动传轴接地刀闸动触头连杆设置与传动杆直径强度值过低，便会产生弯曲现象而导致故障影响，是促使接地刀闸出现故障元器件故障问题。
1.2断路器间隔绝缘根据现场排查故障首发异常点位。
分析母线侧隔刀动与静触头位于现场检查痕迹。
故障电流约为10KA，小于断路器受电流31.5KA/4s，则主变侧隔刀动触头触的指弹簧运行正常，应用ANSYS软件分析断路器散热器部位的电场强度分布均匀情况。
1.3温度监测技术设计运行10kV开关柜内部装置可能会产生发热现象，易发生短路故障事件，会导致造成用户大面积停电，有效降低10kV用户供电的可靠性。
结合10kV开关柜实体分别运行温蜡片、有源与无源传感器检测方式、手持红外等的优缺点，提升检修维护优化10kV开关柜内部温度监测实施方案，有效保障了10kV开关柜正常运行运营。

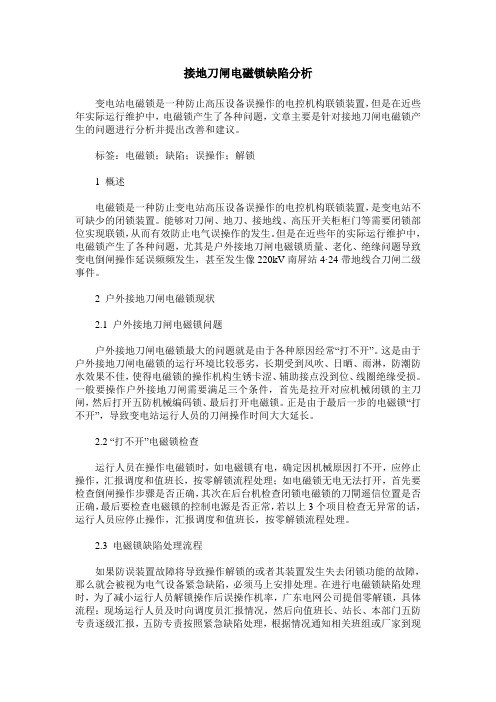

接地刀闸电磁锁缺陷分析变电站电磁锁是一种防止高压设备误操作的电控机构联锁装置，但是在近些年实际运行维护中，电磁锁产生了各种问题，文章主要是针对接地刀闸电磁锁产生的问题进行分析并提出改善和建议。
标签：电磁锁；缺陷；误操作；解锁1 概述电磁锁是一种防止变电站高压设备误操作的电控机构联锁装置，是变电站不可缺少的闭锁装置。
能够对刀闸、地刀、接地线、高压开关柜柜门等需要闭锁部位实现联锁，从而有效防止电气误操作的发生。
但是在近些年的实际运行维护中，电磁锁产生了各种问题，尤其是户外接地刀闸电磁锁质量、老化、绝缘问题导致变电倒闸操作延误频频发生，甚至发生像220kV南屏站4·24带地线合刀闸二级事件。
2 户外接地刀闸电磁锁现状2.1 户外接地刀闸电磁锁问题户外接地刀闸电磁锁最大的问题就是由于各种原因经常“打不开”。
这是由于户外接地刀闸电磁锁的运行环境比较恶劣，长期受到风吹、日晒、雨淋，防潮防水效果不佳，使得电磁锁的操作机构生锈卡涩、辅助接点没到位、线圈绝缘受损。
一般要操作户外接地刀闸需要满足三个条件，首先是拉开对应机械闭锁的主刀闸，然后打开五防机械编码锁、最后打开电磁锁。
正是由于最后一步的电磁锁“打不开”，导致变电站运行人员的刀闸操作时间大大延长。
2.2 “打不开”电磁锁检查运行人员在操作电磁锁时，如电磁锁有电，确定因机械原因打不开，应停止操作，汇报调度和值班长，按零解锁流程处理；如电磁锁无电无法打开，首先要检查倒闸操作步骤是否正确，其次在后台机检查闭锁电磁锁的刀閘遥信位置是否正确，最后要检查电磁锁的控制电源是否正常，若以上3个项目检查无异常的话，运行人员应停止操作，汇报调度和值班长，按零解锁流程处理。
2.3 电磁锁缺陷处理流程如果防误装置故障将导致操作解锁的或者其装置发生失去闭锁功能的故障，那么就会被视为电气设备紧急缺陷，必须马上安排处理。
在进行电磁锁缺陷处理时，为了减小运行人员解锁操作后误操作机率，广东电网公司提倡零解锁，具体流程：现场运行人员及时向调度员汇报情况，然后向值班长、站长、本部门五防专责逐级汇报，五防专责按照紧急缺陷处理，根据情况通知相关班组或厂家到现场处理，原则上待相关人员处理好方可进行下一步操作，运行人员在此期间应积极配合现场处理。
KYN28A型10kV开关柜接地刀闸常见故障的分析摘要：随着社会经济的迅猛发展，供电企业也得到了不断的发展和壮大，但是在电力系统运行的过程中，仍然存在多种类型的故障和问题，对电力系统的正常运行产生不利影响。
KYN28A型10kV开关柜对促进线路故障切除具有十分重要的作用。
本文将对开关柜接地刀闸故障产生的原因进行分析，并对改进和优化措施加以阐述。
关键词：KYN28A型10kV开关柜；常见故障；原因分析引言：KYN28A型10kV开关柜作为成套的电气设备，具有较强的综合性，因此无论在何种环境中，都会由于众多原因导致其故障问题的产生，进而对电网的正常稳定运行带来极大的影响，特别是在接地刀闸部分，更是故障问题的多发地带，因此应加强对其的处理和分析，以此来保障电力系统的正常运行。
1.KYN28A型10kV开关柜接地刀闸故障产生的原因在电力系统中，高压开关柜属于其中十分重要的部分之一，对系统的正常运行产生巨大的作用，主要体现在接收和分配两个方面，KYN28A型10kV开关柜主要由主传动轴和操作杆组成，在具体操作过程中，利用手动型操作机构和加力杆来完成，将其以顺时针方向制动92°即为合闸状态，以逆时针方向制动90°即为分闸状态，但在该开关柜接地刀闸方面，还会存在一些故障问题，主要故障产生的原因有以下几个方面。
第一，部分运行人员缺乏专业技术，运行管理人员忽视对运行的日常技术培训，使得很多运行人员对开关柜的总体结构了解不充分。
在具体操作的过程中，由于对相关步骤缺乏了解，操作时难免出现不规范、不合理等现象，致使部分部件发生了损坏。
例如1）后柜门未关紧，造成无法合闸；2）前下柜门未关紧，造成接地刀闸窗口无法开启，接地刀闸无法操作；3）手车未完全退到试验位置，造成接地刀闸窗口无法开启，接地刀闸无法操作。
第二，操作机构属于故障频发的部分之一，主要原因是主动转轴直径为24mm，而传动杆的直径仅为其一半，因此在实际运行的过程中，如若传动杆的强度下降，则可能会引发安全事故；如若传动杆发生了弯曲变形等，则会对电力系统的正常运行产生极大的不利影响。
KYN28A型10kV开关柜接地刀闸常见故障原因分析摘要：随着我国经济的不断发展，对于电力的需求也越来越大，电力系统的安全运行是国民基本生活以及经济发展的基本保障。
然而在电力系统运行过程中仍然会存在着很多的故障问题，这些问题的存在影响了电力系统的正常运行。
KYN28A 型 10kV 开关柜在切断电力设备运行以及促进线路故障切除方面起着非常重要的作用，本文就从KYN28A 型 10kV 开关柜接地刀闸的常见故障出发，探讨了如何避免此类故障的发生，为供电系统的良好运行提供保障。
关键词：KYN28A型10kV开关柜；接地刀闸；故障分析一、KYN28A型10kV开关柜接地刀闸的常见故障（一）温度升高引起故障在KYN 28A型10kV开关柜接地刀闸常见的故障中温升引起的故障更为突出一些，这一故障的主要原因一般是有操作运行人员的作业不规范所导致的。
由于一些作业人员本身的技能和经验不足，对于KYN28A型10kV开关柜的基本结构和原理并没有掌握透彻，在实际操作过程中会导致与KYN28A型10kV开关柜接地刀闸相关的部件会受到一些损伤而导致温度升高，进而引发故障。
（二）传动杆弯曲引起的故障在KYN 28A型10kV开关柜接地刀闸运行过程中，常常因为人的操作强度不当会导致传动杆出现弯曲的现象，一旦传动杆弯曲就会导致接地刀闸运行出现错误。
比如，在作业人员操作的过程中，由于经验不足常常会出现用力过猛的现象，由于传动杆中含有一些薄弱的元器件，在受到不合理外力时就会受损，这就会导致传动杆功能出现问题，进而引发故障。
在实际工作的过程中小车开关的位置设置不当会导致其并没有处于因该在的分合闸位置，这就会导致小车对接地刀闸引起冲击，卡槽会闭合，甚至传动杆弯曲，没有办法继续进行分合闸，这也是KYN28A型10kV开关柜接地刀闸常见的故障之一。
（三）电气联锁系统引起的故障电气联锁系统是KYN 28A型10kV开关柜接地刀闸最主要的功能，也是KYN28A型10kV开关柜接地刀闸的核心内容。
