工频耐压试验变压器选型的探讨

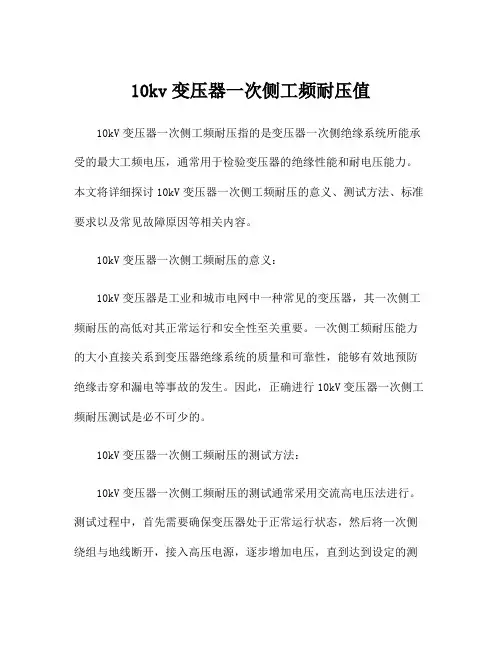

10kv变压器一次侧工频耐压值10kV变压器一次侧工频耐压指的是变压器一次侧绝缘系统所能承受的最大工频电压，通常用于检验变压器的绝缘性能和耐电压能力。

本文将详细探讨10kV变压器一次侧工频耐压的意义、测试方法、标准要求以及常见故障原因等相关内容。

10kV变压器一次侧工频耐压的意义：10kV变压器是工业和城市电网中一种常见的变压器，其一次侧工频耐压的高低对其正常运行和安全性至关重要。

一次侧工频耐压能力的大小直接关系到变压器绝缘系统的质量和可靠性，能够有效地预防绝缘击穿和漏电等事故的发生。

因此，正确进行10kV变压器一次侧工频耐压测试是必不可少的。

10kV变压器一次侧工频耐压的测试方法：10kV变压器一次侧工频耐压的测试通常采用交流高电压法进行。

测试过程中，首先需要确保变压器处于正常运行状态，然后将一次侧绕组与地线断开，接入高压电源，逐步增加电压，直到达到设定的测试电压。

在测试过程中，需要观察电流、电压和泄漏电流等参数，并记录下来进行分析和判定。

10kV变压器一次侧工频耐压的标准要求：根据国家相关标准，10kV变压器一次侧工频耐压的标准要求一般为2倍额定电压加1kV。

例如，对于额定电压为10kV的变压器，其一次侧工频耐压标准要求为21kV。

该要求能够保证变压器在正常运行负荷下具有足够的电气耐受能力，确保其安全稳定地工作。

10kV变压器一次侧工频耐压的常见故障原因：10kV变压器一次侧工频耐压测试可能会出现以下故障原因：1.绝缘老化：变压器绝缘材料长时间使用后会出现老化现象，导致耐压能力下降。

2.弓状放电：一次侧绕组存在局部绝缘或绝缘水分等问题时，可能会导致弓状放电，使绝缘系统失效。

3.污秽闪络：变压器表面积聚的灰尘、湿气等污染物可能导致绝缘介质击穿，造成变压器一次侧工频耐压不合格。

以上均是常见的变压器一次侧工频耐压故障原因。

为了保证变压器的正常运行，需要定期进行绝缘测试，及时发现问题并采取相应措施予以修复。

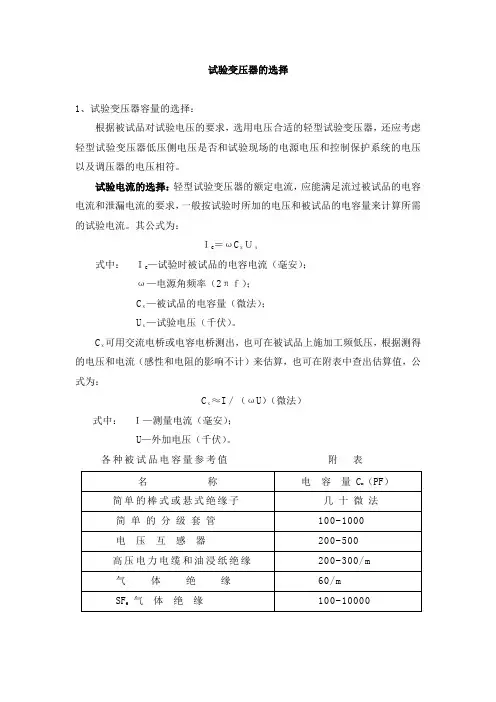

试验变压器的选择1、试验变压器容量的选择：根据被试品对试验电压的要求，选用电压合适的轻型试验变压器，还应考虑轻型试验变压器低压侧电压是否和试验现场的电源电压和控制保护系统的电压以及调压器的电压相符。

试验电流的选择：轻型试验变压器的额定电流，应能满足流过被试品的电容电流和泄漏电流的要求，一般按试验时所加的电压和被试品的电容量来计算所需的试验电流。

其公式为：ＩC ＝ωCｘＵｓ式中：ＩC—试验时被试品的电容电流（毫安）；ω—电源角频率（2πｆ）；Cｘ—被试品的电容量（微法）；Uｓ—试验电压（千伏）。

Cｘ可用交流电桥或电容电桥测出，也可在被试品上施加工频低压，根据测得的电压和电流（感性和电阻的影响不计）来估算，也可在附表中查出估算值，公式为：Cｘ≈I／（ωU）（微法）式中：Ｉ—测量电流（毫安）；U—外加电压（千伏）。

各种被试品电容量参考值附表试验电源容量选择：P＝ωCｘUs2×10-9（kVA）2、调压器容量选择：调压器选择应能从零开始平滑地调节电压，以满足试验所需的任意电压，输出波形应是正弦波。

容量应满足轻型试验变压器容量的要求，如轻型试验变压器工作时间较短，调压器的容量可按轻型试验变压器容量的三分之二选取。

常用的调压器有自耦调压器、移圈调压器、感应调压器等。

3、高压测量装置选择：试验时，试品不需要精确测量试验电压时，可用一般的低压电压表从轻型试验变压器的低压侧测量电压，将所测得的电压乘以轻型试验变压器的变比即得所需试品试验电压值。

如需较精确地测量试验电压，则需选用高压静电电压表、电容分压器、交直两用数显高压表等。

4、控制保护系统选择：根据试验需要，可自行设计控制保护系统，也可购置我厂生产配置的高压控制台。

控制保护系统包括：过流保护装置、过压保护装置、球隙保护装置、R1、R 2保护电阻。

R1按0.5-1Ω/V选取，R2可按下式计算：R2=2［（√2U）/（3aCx）］（Ω）式中：U—试验电压的有效值（KV）；ａ—允许波头的陡度，可采用ａ=5KV/us；Cx—被试品的电容量（F）球隙保护器的间隙，其放电电压应调整为试验电压的1.1-1.2倍左右。

力 的作 用 下 ， 可 能拉 成一 条一 定 长 度 的 很 狭 窄 的气 隙 通 道 。这 种 局部 击 穿 所 出现 的 放 电 声 音 ， 可 能是轻微 、 断续 的 ， 电 流 表 的 指 示 值 也 不 会 变 动 。③ 内 部 固 体 绝 缘 击 穿 。 这 种 情 况 下 产 生 的放 电声 音 多 数 是 “ 嘭” 、 “ 嘭” 的低沉 声 ， 电 流 表 指 示 值 会 突 然
ｌ 皇 王 三 堡 量 望 垫 ！ Ｄ ｒ ａ ｎ ｑ ｉ ｇ 。 ｎ ｇ ｃ ｎ ｅ ｎ ｇ ｖ ｕ Ｚ ｉ ｄ ｏ ｎ ｇ ｈ ｕ ａ

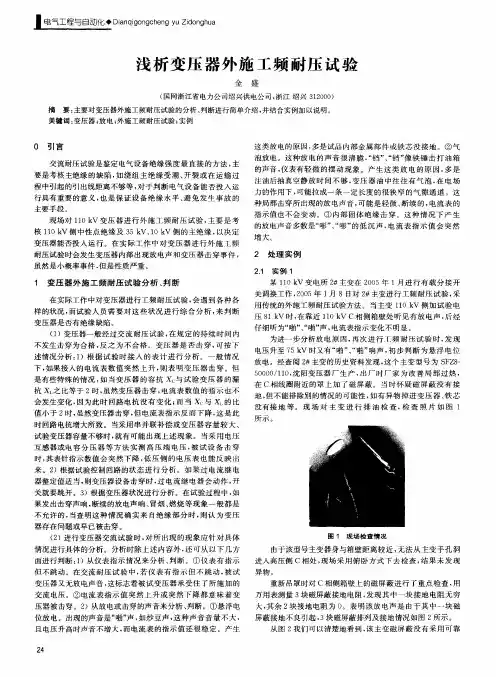

浅 析 变 压 器 外 施 工 频 耐 压 试 验
金 盛
（ 国网浙 江省 电力公 司绍 兴供 电公 司 ， 浙 江 绍兴 ３ １ ２ ０ ０ ０ ） 摘 要： 主要对 变压 器外施 工 频耐压 试验 的分 析 、 判 断进行 简单 介绍 ， 并结 合实例 加 以说 明 。
仔 细 听 为“ 啪” 、 “ 啪” 声， 电 流 表 指 示 变化 不 明显 。 为 进一 步分 析 放 电 原 因 ， 再次 进行 ｌ Ｔ频耐 压试验 时 ， 发 现 电 压升 至 ７ ５ ｋ Ｖ时又有“ 啪” 、 “ 啪” 响声 ， 初 步 判 断 为 悬 浮 电 位 放 电 。经 查 阅 ２ 主 变 的历 史 资料 发 现 ， 这个 主变型号为 Ｓ Ｆ Ｚ ８ — ５ ０ ０ ０ ０ ／ １ １ ０ ， 沈 阳变 压 器 厂 生 产 ， 出厂时 厂家 为改善局 部过 热 ， 在 Ｃ相 线 圈 附近 的罩 上 加 了磁 屏 蔽 。 当 时 怀 疑 磁 屏 蔽 没 有 接 地， 但 不 能 排 除 别 的 情况 的可 能 性 ， 如有异物 掉进变压器 、 铁 芯 没 有接 地 等 。 现 场 对 主 变 进 行 排 油 检 查 ， 检查照片如 图 １

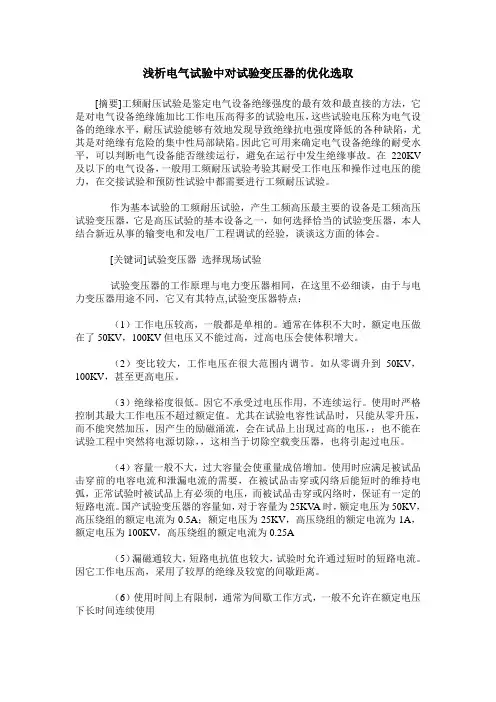

浅析电气试验中对试验变压器的优化选取[摘要]工频耐压试验是鉴定电气设备绝缘强度的最有效和最直接的方法，它是对电气设备绝缘施加比工作电压高得多的试验电压，这些试验电压称为电气设备的绝缘水平，耐压试验能够有效地发现导致绝缘抗电强度降低的各种缺陷，尤其是对绝缘有危险的集中性局部缺陷。

因此它可用来确定电气设备绝缘的耐受水平，可以判断电气设备能否继续运行，避免在运行中发生绝缘事故。

在220KV 及以下的电气设备，一般用工频耐压试验考验其耐受工作电压和操作过电压的能力，在交接试验和预防性试验中都需要进行工频耐压试验。

作为基本试验的工频耐压试验，产生工频高压最主要的设备是工频高压试验变压器，它是高压试验的基本设备之一，如何选择恰当的试验变压器，本人结合新近从事的输变电和发电厂工程调试的经验，谈谈这方面的体会。

[关键词]试验变压器选择现场试验试验变压器的工作原理与电力变压器相同，在这里不必细谈，由于与电力变压器用途不同，它又有其特点,试验变压器特点：（1）工作电压较高，一般都是单相的。

通常在体积不大时，额定电压做在了50KV，100KV但电压又不能过高，过高电压会使体积增大。

（2）变比较大，工作电压在很大范围内调节。

如从零调升到50KV，100KV，甚至更高电压。

（3）绝缘裕度很低。

因它不承受过电压作用，不连续运行。

使用时严格控制其最大工作电压不超过额定值。

尤其在试验电容性试品时，只能从零升压，而不能突然加压，因产生的励磁涌流，会在试品上出现过高的电压，；也不能在试验工程中突然将电源切除，，这相当于切除空载变压器，也将引起过电压。

（4）容量一般不大，过大容量会使重量成倍增加。

使用时应满足被试品击穿前的电容电流和泄漏电流的需要，在被试品击穿或闪络后能短时的维持电弧，正常试验时被试品上有必须的电压，而被试品击穿或闪络时，保证有一定的短路电流。

国产试验变压器的容量如，对于容量为25KV A时，额定电压为50KV，高压绕组的额定电流为0.5A；额定电压为25KV，高压绕组的额定电流为1A，额定电压为100KV，高压绕组的额定电流为0.25A（5）漏磁通较大，短路电抗值也较大，试验时允许通过短时的短路电流。

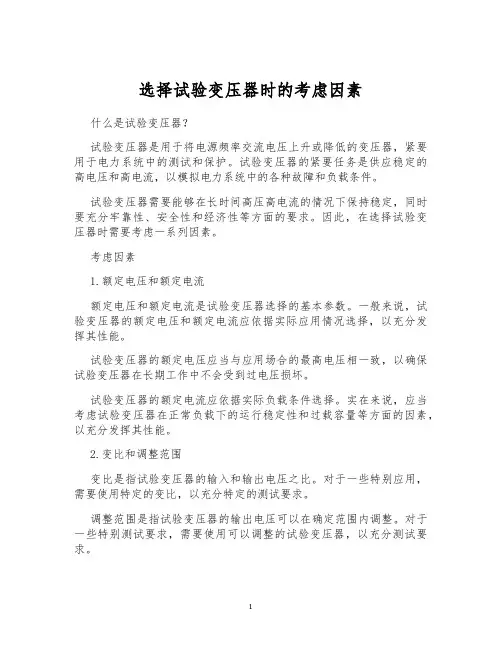

选择试验变压器时的考虑因素什么是试验变压器？试验变压器是用于将电源频率交流电压上升或降低的变压器，紧要用于电力系统中的测试和保护。

试验变压器的紧要任务是供应稳定的高电压和高电流，以模拟电力系统中的各种故障和负载条件。

试验变压器需要能够在长时间高压高电流的情况下保持稳定，同时要充分牢靠性、安全性和经济性等方面的要求。

因此，在选择试验变压器时需要考虑一系列因素。

考虑因素1.额定电压和额定电流额定电压和额定电流是试验变压器选择的基本参数。

一般来说，试验变压器的额定电压和额定电流应依据实际应用情况选择，以充分发挥其性能。

试验变压器的额定电压应当与应用场合的最高电压相一致，以确保试验变压器在长期工作中不会受到过电压损坏。

试验变压器的额定电流应依据实际负载条件选择。

实在来说，应当考虑试验变压器在正常负载下的运行稳定性和过载容量等方面的因素，以充分发挥其性能。

2.变比和调整范围变比是指试验变压器的输入和输出电压之比。

对于一些特别应用，需要使用特定的变比，以充分特定的测试要求。

调整范围是指试验变压器的输出电压可以在确定范围内调整。

对于一些特别测试要求，需要使用可以调整的试验变压器，以充分测试要求。

3.温升和压降温升是试验变压器在长时间工作中可能发生的温度上升。

试验变压器必需能够承受长时间高温环境的考验，以保证长期稳定性和牢靠性。

压降是指试验变压器在长时间工作中可能显现的电压降低。

试验变压器必需能够在长时间高压高电流环境下保持稳定，以确保测试数据的精准性。

4.短路阻抗和耐压本领短路阻抗和耐压本领是试验变压器运行的紧要指标，对试验变压器的性能和使用寿命都有侧紧要的影响。

短路阻抗是试验变压器在短路状态下所能供应的最大电流，是评估试验变压器性能的紧要参数之一、耐压本领是指试验变压器在长时间高压高电流环境下的稳定性。

试验变压器应当能够承受长时间高压高电流环境的考验，以确保测试数据的精准性。

5.牢靠性和安全性试验变压器应当具有高牢靠性和安全性。

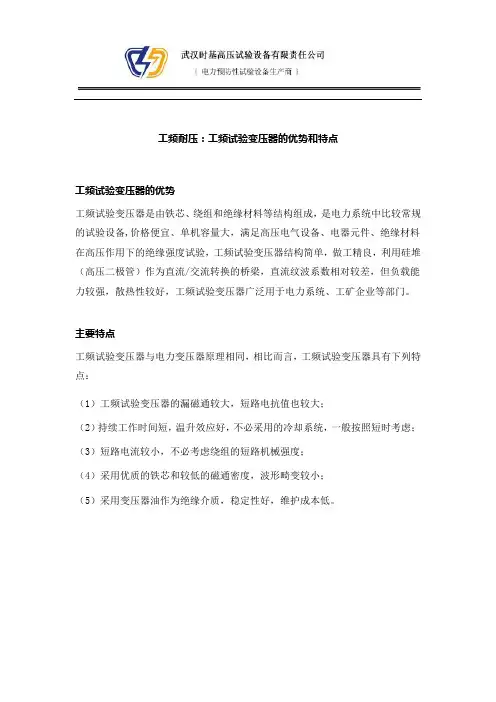

工频耐压：工频试验变压器的优势和特点
工频试验变压器的优势
工频试验变压器是由铁芯、绕组和绝缘材料等结构组成，是电力系统中比较常规的试验设备,价格便宜、单机容量大，满足高压电气设备、电器元件、绝缘材料在高压作用下的绝缘强度试验，工频试验变压器结构简单，做工精良，利用硅堆（高压二极管）作为直流/交流转换的桥梁，直流纹波系数相对较差，但负载能力较强，散热性较好，工频试验变压器广泛用于电力系统、工矿企业等部门。

主要特点
工频试验变压器与电力变压器原理相同，相比而言，工频试验变压器具有下列特点：
（1）工频试验变压器的漏磁通较大，短路电抗值也较大；
（2）持续工作时间短，温升效应好，不必采用的冷却系统，一般按照短时考虑；（3）短路电流较小，不必考虑绕组的短路机械强度；
（4）采用优质的铁芯和较低的磁通密度，波形畸变较小；
（5）采用变压器油作为绝缘介质，稳定性好，维护成本低。

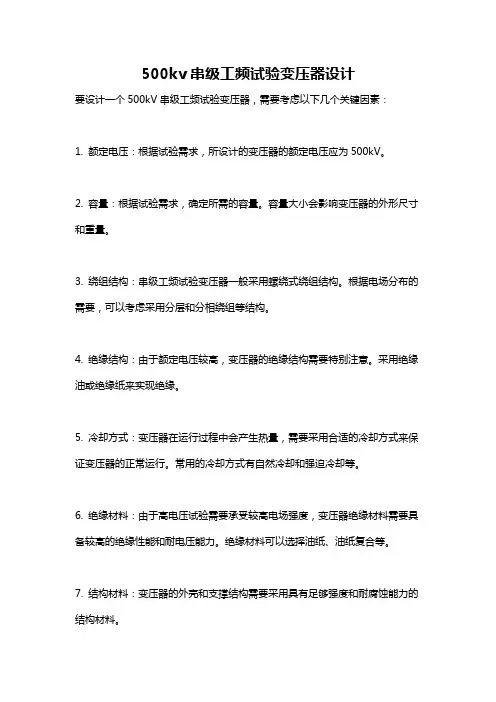

500kv串级工频试验变压器设计
要设计一个500kV串级工频试验变压器，需要考虑以下几个关键因素：
1. 额定电压：根据试验需求，所设计的变压器的额定电压应为500kV。

2. 容量：根据试验需求，确定所需的容量。

容量大小会影响变压器的外形尺寸和重量。

3. 绕组结构：串级工频试验变压器一般采用螺绕式绕组结构。

根据电场分布的需要，可以考虑采用分层和分相绕组等结构。

4. 绝缘结构：由于额定电压较高，变压器的绝缘结构需要特别注意。

采用绝缘油或绝缘纸来实现绝缘。

5. 冷却方式：变压器在运行过程中会产生热量，需要采用合适的冷却方式来保证变压器的正常运行。

常用的冷却方式有自然冷却和强迫冷却等。

6. 绝缘材料：由于高电压试验需要承受较高电场强度，变压器绝缘材料需要具备较高的绝缘性能和耐电压能力。

绝缘材料可以选择油纸、油纸复合等。

7. 结构材料：变压器的外壳和支撑结构需要采用具有足够强度和耐腐蚀能力的结构材料。

设计一个500kV串级工频试验变压器是一项复杂的任务，需要考虑很多因素。

上述只是其中的一些关键因素，还需要根据具体要求进行更加详细的设计和计算。

1
2
3
4
试验之前被试 品必须通过绝 缘电阻、吸收 比、绝缘油色 谱、tanδ等 各项绝缘试验 且合格
被试品温度应 不低于+5℃， 试验应在良好 的天气进行， 且空气相对湿 度一般不高于 80%。
试验过程中试验 人员应大声呼唱， 加压过程中应有 人监护。
加压期间应密 切注视表记指 示动态，防止 谐振现象发生；
外施工频交流耐压能有效地发现下列缺陷： （1）主绝缘的局部缺陷、受潮、开裂 （2）引线距离不够、绕组松动 （3）油中杂质、气泡及绕组绝缘脏污
外施工频交流耐压不能发现下列缺陷：
（1）纵绝缘绝缘强度 （2）相间绝缘及部分中性点绝缘；
1、工频耐压试验的意义是什么？（p110） 2、变压器做交流耐压试验时，非被试绕组为何要接地？（p128） 3、工频耐压试验中球隙及保护电阻有什么作用？（p278）
抗器
器
—
2.5
14
8.5
20
17
28
24
36
32
44
43
68
60
112
—
160
—
316(288)
—
408(368)
—
544(504)
—
表2 额定电压110kV及以上的电力变压器中性点交流耐压试验电压标准kV
系统标答称电 压 110 220
330
500
设备最高电 压 126 252
363
550
中性点接地方 式
电容 分压器
保护 球隙
1、工频试验变压器
a、电压选择：根据被试变压器的额定电压、试验电压，选用具有合适电压的试验变压器。 同时也要注意检查试验变压器控制箱电源电压是否与现场电源电压相匹配。

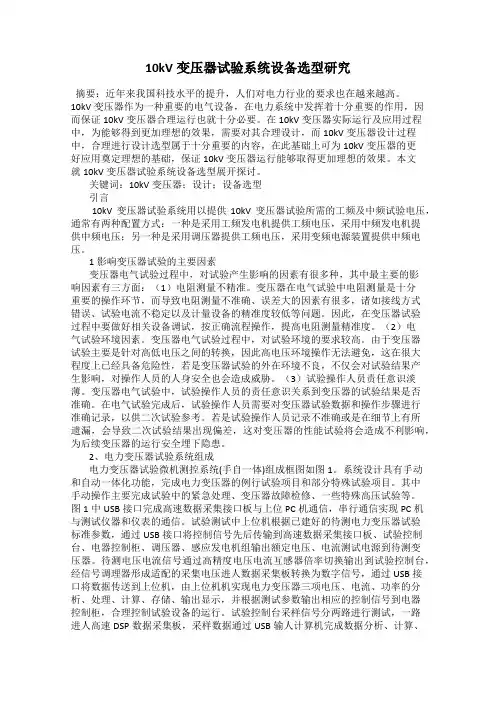

10kV变压器试验系统设备选型研究摘要：近年来我国科技水平的提升，人们对电力行业的要求也在越来越高。

10kV变压器作为一种重要的电气设备，在电力系统中发挥着十分重要的作用，因而保证10kV变压器合理运行也就十分必要。

在10kV变压器实际运行及应用过程中，为能够得到更加理想的效果，需要对其合理设计，而10kV变压器设计过程中，合理进行设计选型属于十分重要的内容，在此基础上可为10kV变压器的更好应用奠定理想的基础，保证10kV变压器运行能够取得更加理想的效果。

本文就10kV变压器试验系统设备选型展开探讨。

关键词：10kV变压器；设计；设备选型引言10kV变压器试验系统用以提供10kV变压器试验所需的工频及中频试验电压，通常有两种配置方式：一种是采用工频发电机提供工频电压，采用中频发电机提供中频电压；另一种是采用调压器提供工频电压，采用变频电源装置提供中频电压。

1影响变压器试验的主要因素变压器电气试验过程中，对试验产生影响的因素有很多种，其中最主要的影响因素有三方面：（1）电阻测量不精准。

变压器在电气试验中电阻测量是十分重要的操作环节，而导致电阻测量不准确、误差大的因素有很多，诸如接线方式错误、试验电流不稳定以及计量设备的精准度较低等问题。

因此，在变压器试验过程中要做好相关设备调试，按正确流程操作，提高电阻测量精准度。

（2）电气试验环境因素。

变压器电气试验过程中，对试验环境的要求较高。

由于变压器试验主要是针对高低电压之间的转换，因此高电压环境操作无法避免，这在很大程度上已经具备危险性，若是变压器试验的外在环境不良，不仅会对试验结果产生影响，对操作人员的人身安全也会造成威胁。

（3）试验操作人员责任意识淡薄。

变压器电气试验中，试验操作人员的责任意识关系到变压器的试验结果是否准确。

在电气试验完成后，试验操作人员需要对变压器试验数据和操作步骤进行准确记录，以供二次试验参考。

若是试验操作人员记录不准确或是在细节上有所遗漏，会导致二次试验结果出现偏差，这对变压器的性能试验将会造成不利影响，为后续变压器的运行安全埋下隐患。

变压器工频交流耐压试验相对于变压器的主绝缘即绕组与绕组之间以及绕组与铁芯之间的绝缘而言，变压器还有另外一项重要的绝缘性能指标――纵绝缘。

纵绝缘是指变压器绕组具有不同电位的不同点和不同部位之间的绝缘，主要包括绕组匝间、层间和段间的绝缘性能，而国家标准和国际电工委员会标准中规定的“感应耐压试验”则是专门用于检验变压器纵绝缘性能的测试方法之一。

变压器的纵绝缘主要依赖于绕组内的绝缘介质——漆包线本身的绝缘漆、变压器油、绝缘纸、浸渍漆和绝缘胶等等；纵绝缘电介质很难保证100%的纯净度，难免混含固体杂质、气泡或水份等，生产过程中也会受到不同程度的损伤；变压器工作时的最高场强集中在这些缺陷处，长期负载运作的温升又降低绝缘介质的击穿电压，造成局部放电，电介质通过外施交变电场吸收的功率即介质损耗会显著增加，导致电介质发热严重，介质电导增大，该部位的大电流也会产生热量，就会使电介质的温度继续升高，而温度的升高反过来又使电介质的电导增加。

如此长期恶性循环下去，最后导致电介质的热击穿和整个变压器的毁坏。

这一故障表现在变压器的特性上就是空载电流和空载功耗显著增加，并且绕组有灼热、飞弧、振动和啸叫等不良现象。

可见利用感应耐压试验检测出变压器是否含有纵绝缘缺陷是极其必要的。

感应耐压试验原理变压器刚出产时，没有经过恶劣环境长时间的考验，外施其额定电压和频率的电源作试验，绕组匝间、层间和段间的电压不足以达到电介质缺陷处的击穿电压难以造成这些绝缘缺陷处的放电和击穿，这种存在绝缘故障隐患的变压器与绝缘性能良好的同类变压器的空载电流和空载功耗没有太大的差别，故而难以发现这些隐患；而感应耐压试验给变压器施加２倍额定电压以上的电压，可在纵绝缘缺陷处建立更高更集中的场强，绕组匝间、层间和段间的电压达到并超过电介质缺陷处的击穿电压；感应耐压试验给变压器施加频率在２倍的额定频率以上，较高的频率又可以大大降低固体电介质的击穿电压，使得绝缘缺陷更容易被击穿；感应耐压试验所规定的外施电压的作用时间亦可保证绝缘缺陷的击穿；故感应耐压试验可以可靠地检测出变压器纵绝缘性能的好坏。

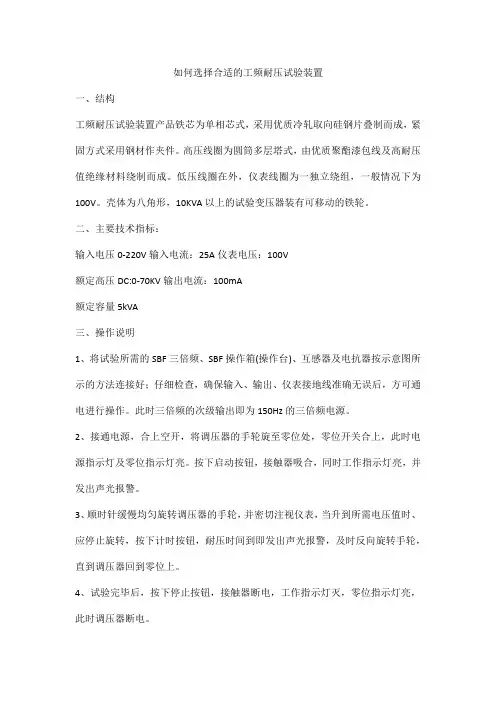

如何选择合适的工频耐压试验装置一、结构工频耐压试验装置产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。

高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。

低压线圈在外，仪表线圈为一独立绕组，一般情况下为100V。

壳体为八角形，10KVA以上的试验变压器装有可移动的铁轮。

二、主要技术指标：输入电压0-220V输入电流：25A仪表电压：100V额定高压DC:0-70KV输出电流：100mA额定容量5kVA三、操作说明1、将试验所需的SBF三倍频、SBF操作箱(操作台)、互感器及电抗器按示意图所示的方法连接好；仔细检查，确保输入、输出、仪表接地线准确无误后，方可通电进行操作。

此时三倍频的次级输出即为150Hz的三倍频电源。

2、接通电源，合上空开，将调压器的手轮旋至零位处，零位开关合上，此时电源指示灯及零位指示灯亮。

按下启动按钮，接触器吸合，同时工作指示灯亮，并发出声光报警。

3、顺时针缓慢均匀旋转调压器的手轮，并密切注视仪表，当升到所需电压值时、应停止旋转，按下计时按钮，耐压时间到即发出声光报警，及时反向旋转手轮，直到调压器回到零位上。

4、试验完毕后，按下停止按钮，接触器断电，工作指示灯灭，零位指示灯亮，此时调压器断电。

5、装置设有过流保护，只需按额定输出电源80%整定，于小负载时，应根据负载重新整定，当升压或耐压过程中出现过流或击穿现象时，接触器断电，切断主回路，起到保护作用。

6、试验设备带有多抽头的电抗器，当三倍频发生器带JCCI类型高压串级式电压互感器负载时，其电流由感性为容性，功率因素很低，因此，可在被试验的高压互感器某一绕组上接入可调的电抗器进行电流补偿来提高整个试验回路的功率因素。

工频耐压试验中试验变压器容量的选择方法变压器常见问题解决方法工频耐压试验中试验变压器容量的选择方法试验变压器的容量这么选择，是很多电力检测试行业一线使用人员困扰的问题，在选择试验变压器的过程中，一般是由试验变压器生产企业供应的使用说明，已经推举的容量。

而在实际的使用过程中，试验变压器的容量是否合适，是否在运行状态，能否充分其他检测试验的要求呢？首先，依据我们的试验需求，通过计算是可以得到适合的容量的，标称试验变压器容量Pn的确定公式：Pn=KVn2Ct10—9在公式中：Pn————标称试验变压器容量（KVA）Vn————试验变压器的额定输出高压的有效值（KV）K—————安全系数。

K1，标称电压Vn1MV时，K=2，标称电压较低时，K值可取高一些。

Ct————被试品的电容量（PF）————角频率，=2f，f—————试验电源的频率被试设备的电容量Ct可由交流电桥测出。

Ct的变化很大，可由设备的类型而定。

典型数据如下：简单的桥式或悬式绝缘子几十微法简单的分级套管 1001000PF电压互感器 202300PF电力变压器1000KVA —1000PF1000KVA 100010000PF高压电力电缆和油浸纸绝缘 250300PF/m气体绝缘—60PF/m封闭变电站，SF6气体绝缘 10010000PF对于不同的试验电压Vn，选择不同的（适当的）安全系数K。

以上列出不同的Vn所选用的K值供参考Vn = 50100KVK=4 Vn = 150300KV K=3 Vn300KVK=2该试验变压器容量的计算公式，适用于各种试验变压器检测试验的场合，依据被试验品所需要的电压及安全容量，来选择合适容量的试验变压器。

在保障检测试验安全的前提下，选择合适的试验变压器，同时充分不同容量的试验需求。

交直流高压试验变压器在升压或耐压试验过程，如发觉下列不正常情况时，应立刻降压，切断电源。

停止试验并查明原因：①电压表指针摇摆很大；②发觉绝缘烧焦或冒烟；③被试品内有不正常的声音。

2018/11/12工频耐压试验装置 | Sansion三新 电力 工频耐压试验详解及试验变压器第一部分：工频耐压试验1 电气高压试验的简述进行电气高压试验的主要目的是，检查电气设备的绝缘性是否良好，各个功能是否正常，以确保电气设备能够正常运行。

在对变压器进行高压试验时，要在屏蔽的条件下进行，因为空气中的湿度与温度等问题都会对试验造成影响，使得试验结果的准确性受到影响。

在屏蔽的条件下进行高压试验，试验结果将会更加准确。

2 影响试验变压器试验的因素对于试验变压器的安全性来讲，受到试验数据准确性，试验的可行性影响严重，在进行高压试验时，影响到试验的因素很多，下面对主要的影响因素进行逐一分析。

首先，高压试验会受到湿度与温度的影响。

湿度：高压试验节进行时，必须在屏蔽的条件下进行，而试验过程中会受到空气湿度的影响，使得实验数据的准确性受到影响。

对于测量的数据来讲，通过一次试验是不可能得到精准数据的，需要通过大量的试验来确保数据的精准性，通过历史数据与标准数据的比较得出相应的结果，而在试验过程中，空气湿度的指数越大，测量出的结果准确性越低，因此，在高压试验过程中，受到空气中湿度的影响是主要原因之一。

受到温度的影响：高压试验过程中，温度的影响主要表现在试验材料对温度的敏感性。

变压器所使用的材料是绝缘的，当受温度很高时，材料的绝缘性就会变差，绝缘的电阻阻值将会降低，主要原理如下：离子与分子的不规则运动。

分子的不规则运动受到温度的影响严重，当温度变高时，分子的运动将会变得剧烈。

同样，离子在绝缘电阻中，当温度升高时，运动也将会逐渐加快。

电阻的极性变大，从而使得阻值降低。

水分溶解。

绝缘电阻中有水分出现，当温度升高时，水分会溶解到电阻内部使得阻值变小。

通常情况下，电阻的阻值与温度成反比，所以在试验过程中需要在屏蔽的条件下进行。

与此同时，在实验过程中还要确保绝缘电阻的表面清洁，这也会造成测量误差出现。

另外，还需要注意的是，对于干变压器来讲，在温度40度前，绝缘电阻的阻值是与温度成正比的。

10kv变压器工频耐压试验标准摘要：1.10kv 变压器工频耐压试验标准的含义2.工频耐压试验的具体要求3.工频耐压试验的测试方法4.工频耐压试验的注意事项5.工频耐压试验的实际应用正文：1.10kv 变压器工频耐压试验标准的含义10kv 变压器工频耐压试验标准是指在特定条件下，对10kv 变压器进行工频耐压试验时所需遵守的技术规范和要求。

工频耐压试验是为了检验变压器在正常运行时，其绝缘性能是否能够承受住额定电压下的工频电压，以确保变压器的安全稳定运行。

2.工频耐压试验的具体要求在进行10kv 变压器的工频耐压试验时，需要满足以下具体要求：(1) 试验电压：工频耐压试验的试验电压一般为变压器额定电压的1.5 倍，即10kv 变压器的试验电压为15kv。

(2) 试验时间：工频耐压试验的持续时间一般为1 分钟。

(3) 试验环境：试验环境应无尘、无腐蚀性气体，且温度适宜。

3.工频耐压试验的测试方法工频耐压试验的测试方法一般分为以下几个步骤：(1) 准备工作：将被试变压器停电，对试验设备进行检查，确保试验设备完好无损。

(2) 接线：按照试验电路图，将被试变压器的高压绕组与试验电源相连，低压绕组与接地装置相连。

(3) 调整试验电源：调整试验电源的电压至试验电压，并稳定输出。

(4) 开始试验：开始工频耐压试验，记录试验时间，并观察试验过程中的现象。

(5) 结束试验：试验结束后，将被试变压器的电源切断，对试验设备进行清理和整理。

4.工频耐压试验的注意事项在进行10kv 变压器的工频耐压试验时，需要注意以下几点：(1) 试验前应对被试变压器进行检查，确保其绝缘性能良好。

(2) 试验过程中应注意观察试验电压、电流和试验时间，确保试验条件符合要求。

(3) 试验结束后，应对被试变压器进行检查，确保其绝缘性能未受到影响。

(4) 试验过程中应遵循安全操作规程，确保人员安全。

变压器工频交流耐压试验方案探究摘要：随着经济和各行各业的快速发展，变压器承受短路动稳定能力的验证方式包括试验验证与计算设计制造同步验证。

其中第一种验证方式是通过试验方法评价变压器承受短路的能力，其试验方法和合格判断都有明确的量化规范，具有较强的操作指导性。

解读标准可知，电力变压器标准短路试验采用单相或三相试验法，模拟三相短路工况下的电流冲击。

变压器运行短路故障较复杂，以单相接地为主，此工况三相供电一处短路，与单相短路模拟三相短路的试验工况存在本质差异，低压绕组的零序通路影响了绕组电流、漏磁及受力分布。

三相短路试验与单相短路故障存在较大差异，标准短路试验方法是否能覆盖故障冲击，国家标准未进行详细描述。

关键词：直流换流变压器；耐压试验；方案引言直流换流变压器在线端交流耐压试验时试验失败，成品试验不合格，为了找到故障原因，首先对换流变压器进行了解体检查，通过拆解变压器找出故障点，故障点在变压器的心脏位置（线圈），结合试验情况进行原因初步判定；在配电变压器接地装置安装与试验的注意事项分析的基础上，提出了配电变压器接地装置安装与试验实施方案。

1变压器故障原因探究电力输送需运用到变压器，且必须要保证变压器处于运行状态。

在实际中变压器一直执行开指令，在运行的过程中极有可能会受到异常电动力，这一异常电动力的出现通常是因为电网遭到了短路电流的冲击，而遭到冲击后变压器绕组部分就会发生变化，也就会出现异常电动力。

变压器运行过程中最担心的是绕组或线圈发热，其将会增加故障发生的可能性。

针对绕组故障的故障原因统计及分析证实，短路冲击导致的绕组故障问题是绕组形变的最主要因素。

变压器内部构件都是有可能会出现问题的。

铁芯一般为硅钢片，其由软磁材料组成，线圈套在铁芯上。

硅钢片长度会受主磁场影响而变化，硅钢片长度伸缩之后随之将会产生周期振动。

伸缩率越大铁芯的形变率越大、伸缩率越小铁芯的形变率越小，伸缩率与形变率存在正比关系。

而铁芯的形变量又与振动频率有关，随着铁芯形变量的加大振动频率增加，这时所产生的电磁信号容易出现误差。

变压器工频交流耐压试验方案探究摘要：文章主要是从理论分析与试验操作2个层面讲解了交流耐压试验的合理方案与快速有效的试验方法，探讨了工频交流耐压试验注意事项，望可以为有关人员提供到一定的参考和帮助。

关键字：电力变压器；工频交流耐压试验；故障特征1前言工频交流耐压试验是油侵式电力变压器中重要的试验，工频交流耐压试验能够有效确定到变压器绝缘缺陷的位置，且及时进行维修，但由于工频交流耐压实验技术的不断改变，交流耐压试验的成功率以及有效性是一项长期的工作。

2试验电源的容量选取2.1理论依据国际电工委员会给出了球间隙放电电压查询表，当球直径<10cm且一球接地时，间隙放电电压与间隙距离间的比例关系不成立。

在球间隙的某个小范围内可近似认为放电电压与间隙距离呈现正相关性[3]。

经过多次反复试验，建立球间隙与放电电压间的对应关系，交流耐压试验过程中，首先将间隙固定在一个基本的放电距离上，然后根据试验结果缩短或加大球间隙距离，计算方法见公式（3）。

ΔS=（Ve-V）d（3）式中：ΔS—球间隙距离差值，mm。

Ve—期望放电电压，kV。

V—实测放电电压，kV。

d—每千伏球间隙均值，mm／kV。

当放电电压实测值低于期望值时，ΔS为正值，此时对应加大球间隙距离。

反之，ΔS为负值，对应缩短球间隙距离。

2.2球间隙快速调整方法以35kV变压器绕组交流耐压试验为例，多次重复试验发现，球间隙放电电压位于73.9kV~79.1kV，直径10cm球放电间隙为45mm左右，将该距离定位为放电基准。

通过球间隙手柄调节刻度尺零线基准，调整高压球位置，使其与低压球对正并相接，拧紧固定螺栓，通过手柄调节球隙间距至45mm位置并固定，连接接地线，完成试验准备工作。

试验过程中，球间隙放电电压位于73.9kV~79.1kV，取75kV为电压基准，每千伏电压的间隙均值d=45mm/75kV。

当放电电压升高至80kV后，ΔS=（75-80）kV×0.6mm/kV=-3.0mm，此时需要缩短3mm球间隙；当放电电压跌至72kV放电时，ΔS=（75-72）kV×0.6mm/kV=1.8mm，此时需要增加1.8mm球间隙。

变压器现场耐压试验的调研变压器耐压试验由于现场条件限制，只能做外施工频耐压试验及长时感应耐压试验（局放试验），110kV及以下变压器一般只做外施工频耐压试验。

外施工频耐压试验：试验目的：用来验证线端和中性点端子及它所连接绕组对地及其他绕组的外施工频耐受强度。

试验原理及接线图：（此接线图为对高压及高压中性点进行工频试验，对低压进行工频试验时需将接地端与连接端）高压工频耐压试验线路图试验方法:加压前，首先检查调压器是否在零位。

调压器在零位方可加压，升压时应呼唱。

试验应从不大于规定值的1/3的电压开始，并与测量相配合尽快地增加到试验值（80%试验电压），维持其电压稳定，持续60S；试验结束，应将电压迅速降低到试验值的1/3以下，然后切断电源。

对于分级绝缘的绕组，本实验仅按中性点端子规定的试验电压进行。

试验步骤：试验电压要求如下：试验使用工频耐压器，非被试相短接接地（铁心、夹件、外壳均可靠接地），被试相短接加压。

试验电压按产品绝缘水平的80%进行试验。

验收标准：各个绕组端子能够满足其协议要求的试验值的80%，电压升至要求电压值时维持时间为60秒。

试验中，如果没有放电声、击穿、试验电流不出现突然上升或摆动，则认为试验合格。

试验设备：高压试验变压器/串联谐振试验装置（注：高压试验变压器体积较大、重量较重(110kV变压器使用的高压试验变压器约为1吨)，若要现场测量，需要吊车或叉车）设备图片：图1、高压试验变压器图2、串联谐振试验装置设备价格：（与选型有关，仅供参考）110kV变压器外施工频耐压试验用设备：CQSB 100/150（YDJ 100/150）高压试验变压器（包括操作台）：约15万；ZSXB 108/108串联谐振试验装置（包括操作台）：约7—8万设备说明书见附录附录1 高压试验变压器使用说明书交流耐压试验是鉴定电气设备绝缘强度最直接的方法，它对于判断电气设备能否投入运行具有决定性的意义，也是保证设备绝缘水平、避免发生绝缘事故的重要手段。
