磨煤机控制系统优化的实现

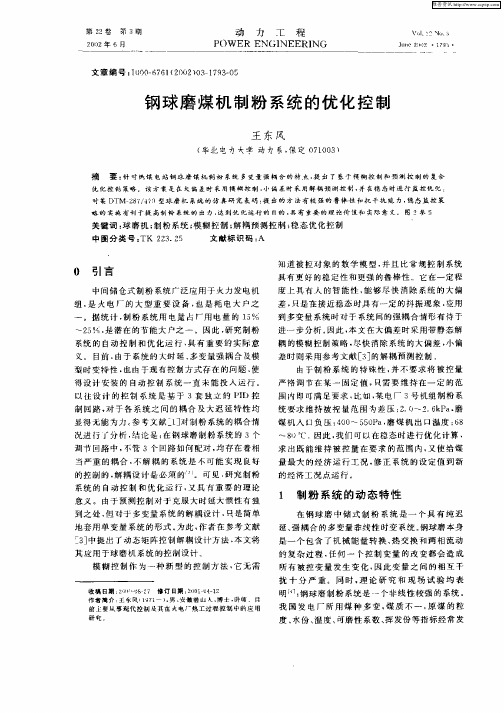

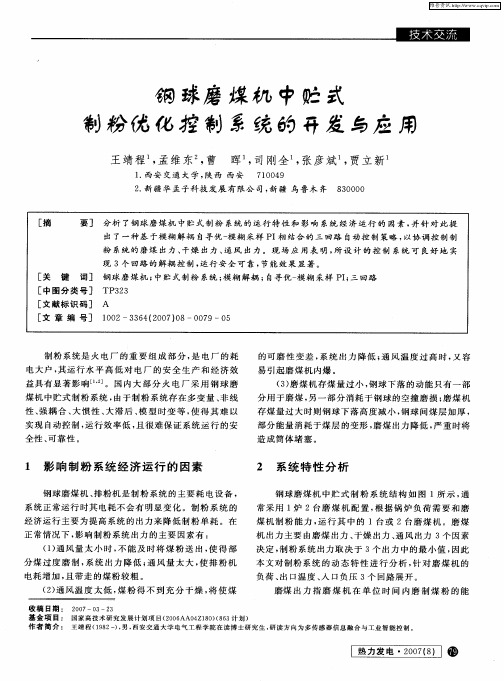

模糊优化控制方法在中储式磨煤机制粉系统中的应用焦江丽;吕青【期刊名称】《微计算机信息》【年(卷),期】2011(027)012【摘要】Ball tube mill is one of the most important auxiliary equipments in domestic power plants nowadays. However, most mills are still in the state of manual control. The reason is that mill governing system has mufti-inputs and mufti-outputs, strong coupling, tardiness, inertia and complicated dynamic character. It has some difficulty for the control of this system. Using three traditional PID controllers isolated, the satisfactory purpose is impossible and it can＇t run in the best situation. This paper combined control system of ball mill and the reality of overage grind, analyze the dynamic characteristics of ball mill, discuss the fuzzy control technology in the automatic control of ball mill, and present a fuzzy control method and simulation. The result shows that, in this paper the fuzzy control system has strong anti-jamming capability and improves control quality of ball mill system.%磨煤机是火电厂大量采用的重要辅助设备之一。

ZGM123G磨煤机的技术改造与制粉系统的优化调整摘要：随着科学技术的发展，电厂的发电机组中很好的运用到了磨煤机，主要是在火电厂中其起到了很好的供煤作用，而且还使得传统的制粉技术得到了很大的改进，但ZGM123G磨煤机作为一种中速辊盘式磨煤机，由于某些原因其在具体的生产制造中并不能得到有效的利用，因此对其的技术系统与制粉系统进行相应的改造与优化调整非常有必要。

本文通过对ZGM123G磨煤机进行概况分析，探讨其具体的技术改造与制粉系统的优化调整措施。

关健词：ZGM123G磨煤机；技术改造；制粉系统；优化调整随着社会各行各业的发展，导致用电需求越来越大，电力的总装机容量也在快速增长，而煤炭市场的供需情况也在发生着变化，许多实际所用的燃煤已经偏离了原先设计的燃烧煤种，导致发电机组在运行过程中出现了很多问是，比如锅炉燃烧波动大，其灰尘含碳量较高等，同时也影响到了磨煤机的第统性能，如出供力不足，制粉系统发生状况，这些都严重影响发电机组的带负荷能力以及运行的安全性[1]。

一、ZGM123G磨煤机的概况在火电厂的发电机组中，ZGM123G磨煤机是不可缺少的机械之一，这是一种中速辊盘式的磨煤机，其碾磨部分主要是由转动的磨环与三个沿磨环滚动的固定并且可自转的磨辊组成，通常情况下将需要粉磨的原煤从磨煤机的中央位置的落煤管中下落到磨环上，然后再旋转磨环生成一股离心力，使原煤滚动到碾磨滚道上，再通过磨辊的滚动自转来进行碾磨，一般磨煤机上都有三个磨辊，其沿着圆周方向均匀布置在磨盘的滚道上，其碾磨力度则主要是由液压加载系统所产生，根据静定的三点系统，使得碾磨力度均匀地作用到三个磨辊上，这个力度在通过磨环，磨辊，压架，拉杆，传动盘，减速盘以及液压缸后传到底板，再传到基础部位[1]。

ZGM123G磨煤机将碾磨与干燥同时进行，在一次风通过喷嘴环进入到磨环周围时，将经过碾磨环上甩出的煤粉混合物烘干并且输送到磨煤机的分离器中，然后在分离器中进行分离处理，这其中分离出来的粗粉被返回到磨环内进行重新碾磨，而分离出来合格的细粉将被热一次风带出分离器，而对于那些难以粉碎，而且一次风也吹不起的原煤块将通过喷嘴环下落到一次风室中，被刮板刮进排渣箱中，再由人工进行定期的处理[2]。

磨煤机冷、热风隔绝门控制回路可靠性分析及优化摘要：神华福能发电有限公司#3、#4炉属直吹式制粉系统，每台炉配置6台磨煤机，每台磨煤机有冷风门、热风门、混合风门三个二位气动隔绝门，通过分析隔绝门控制回路以及气动门的现场工作环境，得到隔绝门误故障的原因。

针对故障原因，提出解决方案并实施，经过实际应用满足隔绝门的可靠性要求。

关健词：磨煤机隔绝门控制回路可靠性概述某电厂2台1000MW超超临界发电机组单台机组直吹式制粉系统共有6台磨煤机,每台磨煤机都配置冷风门、热风门以及混合风门三个气动执行机构。

磨煤机在正常运行中，上述三个风门均为全开状态，容易因限位开关故障导致风门误关，危害机组安全运行,使检修人员劳动强度加大以及运行成本增加。

1、磨煤机隔绝门构成及工作流程每台磨煤机都配置三个二位式开关型风门:冷风、热风以及混合风隔绝门。

冷风、混合风隔绝门控制部分由开、关限位位置开关、两位电磁阀构成，热风隔绝门还单独配置一个闭锁装置。

每个隔绝门就地配置独立的控制箱，控制方式有远方DCS上位机控制、就地按钮控制两种，通过切换按钮来实现不用控制方式的切换。

隔绝门开关原理：开指令发出，开动作电磁阀线圈通电，则开门气路接通(开门动作出气孔有气)，即使给开门动作线圈断电后开门动作气路仍然是接通的，开到位限位开关信号到位后，开门动作电磁阀线圈失电。

关门指令发出后，关门动作线圈通电，则关门动作气路接通(关门动作出气孔有气)，即使给关门动作线圈断电后关门动作气路仍然是接通的，关到位限位开关信号到位后，关门动作电磁阀线圈失电。

2、隔绝门控制回路分析介绍隔绝门控制回路一般包括气动控制和电气控制回路两部分，下面我们分别就气动控制部分、电气控制部分进行简单分析介绍。

2.1气动控制部分隔绝门气动控制部分从控制回路框图可知：控制压缩气源是由空压机仪用气系统提供，通过过滤减压阀过滤器去除压缩空气中的油、水、尘等杂质并进行压力调节后送到电磁阀进气口，电磁阀出气口分为两路，一路送至上缸，另一路送至下缸。
