A卷评分表 2010年北京高职技能大赛“楼宇智能化”

智能楼宇科竞赛试卷姓名班级学号成绩一、写出六防区报警主机2中1-6防区所对应的探测器和它们所对应的地址。

（每空1分，共12分）二、填空题。

（每空1分，共21分）1、六防区报警主机有6个报警输入防区，可单独使用，独立布防、撤防，也可连接到八防区大型报警主机中用。

2、门磁开关是探测器中最基本、最简单有效的装置，它是一个开关，一般装在门窗上。

门磁开关可分为常开和常闭两种，一般在门磁探测器中，用常闭方式。

3、TH-FB-A防盗报警系统主要由区域性报警系统、大型报警主机、及PC机组成。

两个区域性报警系统分别为有线报警系统和无线报警系统，它们通过总线和大型报警主机相连；而大型报警主机又通过接口模块与PC机相连。

4、DS6MX与探测器的接线方式，防区可接为常开NO或常闭NC接点，每个防区必须接一个10K 的电阻，5、紧急按钮是各种防盗报警探测器的一个补充，它是在各种探测器失效的状态下用手动的方式进行报警。

6、关于报警的延时时间的类型，可分为即时报警（对应编码号为1）、延时报警（对应编码号为 2 ）和24小时报警（对应编码号为 3）三种。

三、TH-FB-A 型防盗报警系统的接线和编程。

（50分）要求(1)：报警的退出延时时间为15秒，进入延时时间为10秒，把紧急按钮设为24小时报警，幕帘探测器设为延时报警，其余的探测器设为即时报警，请按要求设置并验证。

并简要写出编程步骤。

（理论18分，实操20分，共38分）步骤：1）在报警主机上顺序输入1、2、3、4，然后按住[*]键3秒进入编程模式，此时主机蜂鸣器将鸣音1秒，6个防区指示灯将快闪。

2）在报警主机键盘上顺序输入5、*和015(退出延时15秒)，鸣音1秒确认后，再输入6、*和010（进入延时10秒）；3）在报警主机键盘上顺序输入7、*和1，鸣音1秒确认后，再输入10、*和2，鸣音1秒确认后，再输入13、*和3，鸣音1秒确认后，再输入16、*和1，鸣音1秒确认后，在输入19、*和1，鸣音1秒确认后，再输入22、*和1，鸣音1秒确认；3）然后按住[*]键3秒，退出编程模式。

国家职业技能等级认定试卷（新版）智能楼宇管理员技能等级认定三级技能考核评分表01总成绩表序号试题名称配分得分备注1光纤熔接与连通性测试302火灾自动报警系统故障排除103DDC 的运行与测试304门禁控制系统配置与排故205会议系统配置与排故10合计100统分人：年月日姓名：准考证号：单位：……………………………………………………装…………………………订……………………………线…………………………………………………………………试题1、以光纤熔接与连通性测试序号考核内容考核要点配分评分标准扣分得分1光缆进线及固定1.进线光缆穿入终端盒2.进线光缆固定在终端盒21.进线光缆穿入终端盒不正确，扣1分。

2.进线光缆未固定在终端盒，扣1分。

3.扣完为止。

2尾纤选取1.检验尾纤型号规格、外观等。

2.根据现场设备，选择合适的尾纤（光纤类型、插接端子等）。

21.使用损坏尾纤，扣1分。

2.尾纤选择错误，扣1分。

3.扣完为止。

3尾纤与进线光缆的熔接1.加查进线光缆。

2.进线光缆剥纤，分纤。

3.去掉涂覆层。

4.清洁光纤。

5.切割光纤。

6.光纤熔接。

7.加热热缩管81.不检查，扣1分。

2.不会剥纤，扣1分。

3.不会去涂覆层，扣1分。

4.清洁不干净，扣1分。

5.不会使用切割刀，扣1分。

6.不加热缩管，扣1分。

7.不会读取熔接数据，扣1分。

8.不会加热热缩管，扣1分。

9.扣完为止。

4光纤固定与跳线管理1.固定热宿管2.光纤盘好并固定3.光纤适配器安装4.光纤跳线21.未固定热宿管，扣0.5分。

2.光纤未盘好和固定，扣0.5分。

3.光纤适配器选择或安装错误，扣0.5分。

4.光纤跳线选择或跳接错误，扣0.5分。

5.扣完为止。

5光纤测试1.连通性测试2.光衰减值测试141.不会操作测试仪，扣14分。

2.连通性测试未通过，扣8分。

3.光衰值过大或未测量，扣6分。

4.扣完为止。

6安全文明生产操作过程符合国家、行业等颁发的操作规程、作业安全规程与文明生产要求。

全国职业院校技能大赛智能制造技术赛项评分表一、评分项目互联网设备安装与调试（配分：30分）工业互联数字孪生场景搭建（配分：35分）数字技术综合应用（配分：25分）职业素养（配分：10分）二、评分标准1. 互联网设备安装与调试设备安装：正确安装所有互联网设备，包括但不限于路由器、交换机、服务器等，满足网络连通性和稳定性要求。

（10分）设备调试：根据比赛要求，正确配置网络设备参数，确保设备正常运行。

（10分）问题解决：在设备安装和调试过程中，能够快速定位并解决网络故障。

（10分）2. 工业互联数字孪生场景搭建场景设计：根据给定任务，设计合理的工业互联数字孪生场景。

（10分）设备连接：正确连接所有工业设备，确保数据传输的准确性和实时性。

（10分）场景功能实现：实现数字孪生场景的核心功能，如数据采集、分析和可视化等。

（15分）3. 数字技术综合应用数据分析：利用数据分析工具，对采集的数据进行有效的分析和处理。

（8分）模型构建：根据分析结果，构建合理的数字模型。

（7分）应用开发：基于数字模型，开发具有实际应用价值的智能制造系统。

（10分）4. 职业素养安全意识：在比赛过程中，始终保持高度的安全意识，遵守安全操作规程。

（3分）团队协作：与队友有效沟通，协同完成比赛任务。

（4分）时间管理：合理安排时间，按时完成各项任务。

（3分）三、评分流程1. 裁判对每项任务进行独立评分。

2. 在每项任务完成后，选手需举手示意，等待裁判确认。

3. 裁判根据评分标准对选手的表现进行评估，给出相应的分数。

4. 所有任务完成后，裁判对职业素养进行评分。

5. 最后，将各项任务的分数汇总，得出总分。

国家职业技能等级认定试卷（新版）智能楼宇管理员技能等级认定四级技能考核评分表01总成绩表序号试题名称配分得分备注1铜缆水平子系统的安装与调试352火灾自动报警及消防联动系统的连接与调试103中央控制站人机交互界面的操作254视频监控系统运行值机205会议系统的连接与调试10合计100统分人：年月日姓名：准考证号：单位：……………………………………………………装…………………………订……………………………线…………………………………………………………………试题1、铜缆水平子系统的安装与调试序号考核内容考核要点配分评分标准扣分得分1PVC线管安装1.PVC线管截取。

2.PVC线管折弯。

3.PVC线管固定。

41.未按尺寸截取，扣1分。

2.不会使用折弯器，扣1分。

3.线槽固定工艺不符要求，一处扣0.5分。

4.扣完为止。

2底盒安装1.底盒安装位置定位。

2.底盒安装。

31.位置定位不符要求，一处扣0.5分。

2.底盒固定不牢，一处扣0.5分。

3.底盒固定工艺不符要求，一处扣0.5分。

4.扣完为止。

3检测电缆清理线管1.检验电缆型号规格、外观等。

2.截取电缆，并测试电气性能。

3.清理线管端口与通道。

21.使用损坏电缆，扣0.5分。

2.电缆电气性能测试错误，扣0.5分。

3.电缆截取长度不符合标准，扣0.5分。

4.扣完为止。

4敷设电缆1.检查穿线器，并穿过线管。

2.制作牵引头。

3.将电缆穿过线管。

31.穿管不符合规范，扣1分。

2.穿线时被绊住，扣1分。

3.穿线时电缆脱落，扣1分。

4.扣完为止。

5电缆与信息点模块端接1.按要求剪线、剥线、排线。

2.电缆与信息模块端接。

3.将信息模块扣在面板上。

4.将面板固定在底盒上。

51.不按规范操作，反复剪线，扣1分。

2.电缆与模块连接错误，扣2分。

3.模块没正确扣在面板上，扣1分。

4.面板没正确固定，扣1分。

5.扣完为止。

6电缆与网络配线架端接1.按要求剪线、剥线、排线。

2.电缆与配线架端接。

全国职业院校技能大赛“楼宇自动化系统安装与调试”项目竞赛任务书（样题）日期：月日工位号：参赛选手须知：1.本任务书共24页，如浮现缺页、笔迹不清等问题，请及时向裁判示意，申请更换。

2.参赛队应在4小时内完毕任务书规定内容，理论竞赛答案写在相应旳表格中,表格外答题无效;技能竞赛过程中各系统生成旳运营记录或程序文献必须存储至任务书指定磁盘目录及文献夹下，未存储到指定位置旳运营记录或程序文献均不得分。

3.参赛队所提交旳答卷用工位号标记，不得浮现学校、姓名等与身份有关旳信息，否则成绩无效。

4.比赛中参赛选手认定器件有故障可提出更换，但如经裁判测定完好，属选手误判时每次扣3分。

5.比赛过程中由于参赛选手人为因素导致器件损坏，不予更换器件。

第一部分：理论竞赛工位号：日期：月日一、单选题（每题0.5分,共2.5分）1．在网络中，双绞线、同轴电缆、接线设备等是工作在网络体系构造OSI 模型旳（）。

A．网络层B．数据链路层C．物理层D．传播层2．消防工程中常有旳线路，不涉及（）。

A.电源线B.信号总线C.电话线D.报警线3．根据我国现行综合布线国标《综合布线系统工程设计规范》，光纤信道按照支持旳传播距离分为OF-300、OF-500和( )三个等级。

A：OF-700B：OF-1000C：OF-1500D：OF-4．5A级智能楼宇指旳是( )。

A：BAS；CAS；MAS；SAS；TASB：OAS；SAS；CAS；NAS；TASC：FAS；BAS；OAS；MAS；SASD：SAS；OAS；BAS；FAS；CAS5．DDC按照类别构造分类，将各个单元以模块旳方式集合成控制系统，称为（）控制器。

A：可扩展型B：一体机型C：模块式D：分布式二、多选题（每题1分,共5分。

多选、漏选均不得分）1．镜头有一种拟定旳视野,视场角与镜头旳焦距f及摄像机靶面尺寸（水平尺寸h及垂直尺寸v）旳大小有关。

如下说法对旳旳是（）A.镜头旳焦距f越小，其视场角越大B.镜头旳焦距f越小，其视场角越小C.摄像机靶面尺寸h或v越小，其视场角越大D.镜头旳视场角太小，则导致被监视旳主题画面尺寸太小，难以辨认，且画面边沿浮现畸变2．在下列（）等场合应设立水泵结合器。

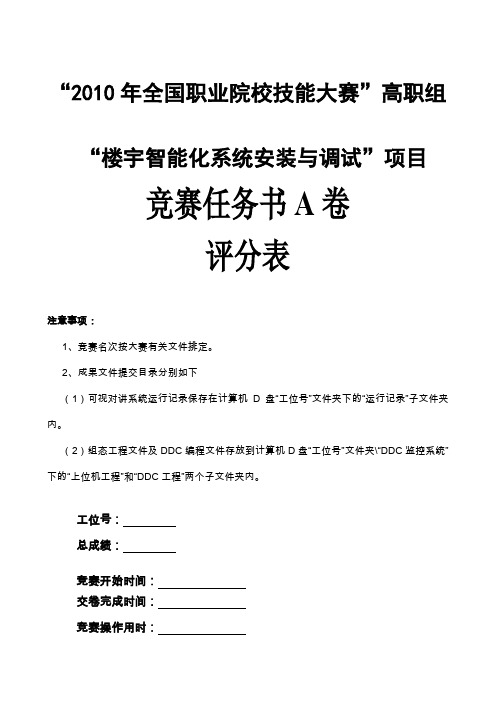

“2010年全国职业院校技能大赛”高职组
“楼宇智能化系统安装与调试”项目
竞赛任务书A卷
评分表
注意事项：
1、竞赛名次按大赛有关文件排定。

2、成果文件提交目录分别如下
（1）可视对讲系统运行记录保存在计算机D盘“工位号”文件夹下的“运行记录”子文件夹内。

（2）组态工程文件及DDC编程文件存放到计算机D盘“工位号”文件夹\“DDC监控系统”下的“上位机工程”和“DDC工程”两个子文件夹内。

工位号：
总成绩：
竞赛开始时间：
交卷完成时间：
竞赛操作用时：
裁判签名：
第一项：任务1. 对讲门禁及室内安防系统（共21分）本项合计得分：
第二项：任务2. 消防报警联动系统（共18分）本项合计得分：
任务3. 视频监控系统（共18分）本项合计得分：
第四项：任务4. 综合布线系统（共7分）本项合计得分：
第五项：任务5. DDC监控系统（共15分）本项合计得分：
第六项：设计与制图（共10分）本项合计得分：
第七项：职业素养与安全意识（共10分）本项合计得分：
合计得分：。

一、填空题1、狭义的建筑设备自动化系统的监控范围主要包括________________、________________、________________、________________、________________等设备。

1、暖通空调系统给排水系统供配电系统照明系统电梯系统2、我国《智能建筑设计标准》GB/T 50314-2006定义的智能建筑系统包括____________________、____________________、____________________、____________________。

2、建筑设备管理系统公共安全系统信息设施系统信息化应用系统3、________________、________________、________________是建筑设备监控管理系统的三大技术环节和手段。

3.自动测量自动监视自动控制4、按照控制主机参与现场设备控制方式的不同，建筑设备自动化系统主要有_________________________和_________________________两种方式，按照国家有关设计规范，建筑设备监控系统（BAS）必须采用_________________________。

4.集散式控制系统现场总线式控制系统集散式控制系统5、建筑设备集散式控制系统的结构有三级构成，分别是_________________________、_________________________和_________________________。

5.现场控制级监视控制级管理级6、DDC控制器的输入输出接口有4种信号，它们分别是________________、________________、________________、________________。

6AI AO DI DO7、建筑设备自动化监控系统中，常用的执行器有________________、________________、________________等。

附件1：“2013年全国职业院校技能大赛”中职组楼宇智能化系统安装与调试赛项规程一、赛项名称楼宇智能化系统安装与调试二、竞赛目的通过竞赛,考核参赛选手掌握楼宇智能化安防布线系统安装、接线与调试的综合能力、团队合作能力;推动中等职业学校楼宇智能化等专业建设和教育教学改革；通过以赛促教、以赛促学,促进中等职业学校楼宇智能化专业教育教学质量的提高，引领楼宇智能化专业建设.三、竞赛方式与内容(一)竞赛方式本赛项为团体赛,以院校为单位组队参赛,不得跨校组队.每支参赛队由2名选手（设队长1名)和1名指导教师组成。

参赛选手须为2013年中等职业学校在籍学生。

(二)竞赛内容竞赛时间连续4小时，包括安装、接线、调试、运行等，比赛总成绩满分100分。

1．对讲门禁系统(1）系统部件安装单元门口主机、室内可视对讲分机、非可视对讲分机、通讯转换器、联网器、层间分配器、管理中心机等主要器件的选择、检测,并将上述器件按图纸要求安装到对应区域的合理位置。

完成可视对讲门禁的线路铺设和连接。

(3）系统调试设置对讲门禁系统的相关参数，完成室外主机地址设置、室内分机地址设置、IC卡分配与注册、管理中心机设置等,实现室外主机呼叫室内分机、室内分机呼叫管理中心机、室外主机呼叫管理中心机、密码开锁、室内分机主动开锁、刷卡开锁、可视对讲软件信息记录等功能。

2．视频监控系统（1）系统部件安装高速球云台摄像机、彩色半球摄像机、枪式摄像机、红外摄像机、矩阵主机、硬盘录像机等器件的选择、检测,并将其按图纸要求安装到对应区域的合理位置。
