成都市七中育才学校物理电功率易错题(Word版 含答案)

一、选择题1．下列关于电功率的说法中，正确的是（）A．由公式P=Wt可知，电流做功越多，电功率越大B．由公式P=UI可知，同一导体两端的电压越小，电功率也越小C．由公式P=I2R可知，电阻越大，电功率越大D．由公式2UPR=可知，电阻越大，电功率越小B解析：BA．由公式P=Wt可知，电流做功越快，而不是越多，电功率越大，故A选项错误；B．同一导体即电阻相同，两端的电压越小，根据2UP UIR==可知，电功率也越小，故B选项正确；C．由公式P=I2R可知，电阻越大，不知道电流的变化，故无法判断电功率的变化，故C 选项错误；D．由公式2UPR=可知，电阻越大，不知道电压的变化，故电功率变化不知，故D选项错误。

故选B。

2．甲、乙两只灯泡的铭牌如图所示，将它们串联接入220V电路两端，下列说法正确的是（）A．两灯泡的额定电压都变小了B．两灯泡的额定电功率都变小了C．通过灯泡L甲的实际电流比L乙的实际电流大D．灯泡L甲两端的实际电压比L乙两端的实际电压大D解析：DAB．额定电压上灯泡正常工作时的电压，在额定电压下工作时的功率是额定功率，每个用电器的额定电压与额定功率都是确定不变的，故AB错误；C．两个灯泡串联在电路中，通过两灯泡的实际电流相同，故C错误；D．由题意知P甲<P乙而甲乙两灯的额定电压相同，据2UPR得R甲>R乙据串联电路的分压特点知U甲>U乙故D正确。

故选D。

3．某一阻值为R的电阻，通过的电流为I时，在t时间内产生的热量是Q。

则当另一阻值为2R的电阻，通过电流是2I时，在同样的t时间内产生的热量为（）A．2Q B．4Q C．8Q D．16Q C解析：C由题意知，某电阻R在t时间内产生的热量为Q=I2Rt，而另一电阻2R，在t时间内产生的热量Q1=(2I)2⋅2Rt=8I2Rt=8Q故ABD不符合题意，C符合题意。

4．下列用电器额定功率都相同，当它们在额定电压下工作，在相同时间内，电流产生的热量最多的是（）A．空调B．电热水壶C．洗衣机D．吸尘器B解析：B空调、洗衣机和吸尘器工作时，电流做功主要将电能转化为机械能，而电热水壶是利用电流的热效应工作的，其电能绝大部分转化为内能，所以额定功率相同的以上四种用电器正常工作时，电流产生热量最多的是电热水壶，故B符合题意，ACD不符合题意。

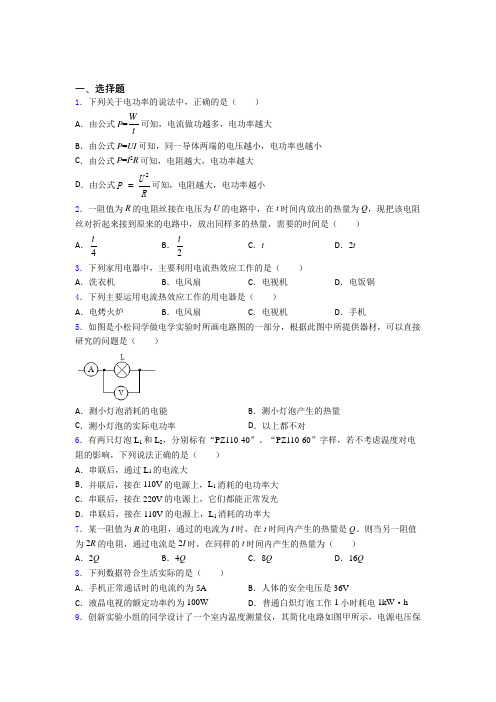

一、选择题1．下列关于电功率的说法中，正确的是（ ） A ．由公式P =Wt可知，电流做功越多，电功率越大 B ．由公式P =UI 可知，同一导体两端的电压越小，电功率也越小 C ．由公式P =I 2R 可知，电阻越大，电功率越大D ．由公式2U P R可知，电阻越大，电功率越小2．一阻值为R 的电阻丝接在电压为U 的电路中，在t 时间内放出的热量为Q ，现把该电阻丝对折起来接到原来的电路中，放出同样多的热量，需要的时间是（ ） A ．4t B ．2t C ．t D ．2t3．下列家用电器中，主要利用电流热效应工作的是（ ） A ．洗衣机 B ．电风扇 C ．电视机 D ．电饭锅 4．下列主要运用电流热效应工作的用电器是（ ）A ．电烤火炉B ．电风扇C ．电视机D ．手机5．如图是小松同学做电学实验时所画电路图的一部分，根据此图中所提供器材，可以直接研究的问题是（ ）A ．测小灯泡消耗的电能B ．测小灯泡产生的热量C ．测小灯泡的实际电功率D ．以上都不对6．有两只灯泡L 1和L 2，分别标有“PZ110-40”、“PZ110-60”字样，若不考虑温度对电阻的影响，下列说法正确的是（ ） A ．串联后，通过L 1的电流大B ．并联后，接在110V 的电源上，L 1消耗的电功率大C ．串联后，接在220V 的电源上，它们都能正常发光D ．串联后，接在110V 的电源上，L 1消耗的功率大7．某一阻值为R 的电阻，通过的电流为I 时，在t 时间内产生的热量是Q 。

则当另一阻值为2R 的电阻，通过电流是2I 时，在同样的t 时间内产生的热量为（ ） A ．2QB ．4QC ．8QD ．16Q8．下列数据符合生活实际的是（ ） A ．手机正常通话时的电流约为5A B ．人体的安全电压是36VC ．液晶电视的额定功率约为100WD ．普通白炽灯泡工作1小时耗电1kW ·h 9．创新实验小组的同学设计了一个室内温度测量仪，其简化电路如图甲所示，电源电压保持6V 不变，温度表由量程为0~3V 的电压表改装而成，定值电阻40ΩR ，热敏电阻0R 的阻值随温度t 变化的关系图像如图乙所示。

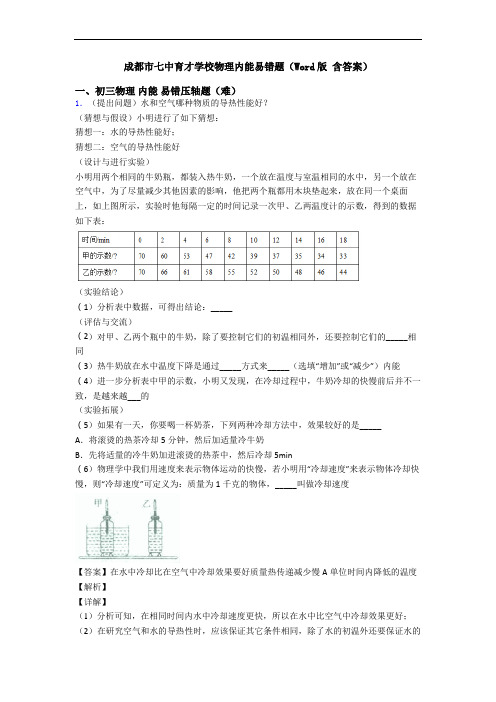

成都市七中育才学校物理内能易错题（Word版含答案）一、初三物理内能易错压轴题（难）1．（提出问题）水和空气哪种物质的导热性能好？（猜想与假设）小明进行了如下猜想：猜想一：水的导热性能好；猜想二：空气的导热性能好（设计与进行实验）小明用两个相同的牛奶瓶，都装入热牛奶，一个放在温度与室温相同的水中，另一个放在空气中，为了尽量减少其他因素的影响，他把两个瓶都用木块垫起来，放在同一个桌面上，如上图所示，实验时他每隔一定的时间记录一次甲、乙两温度计的示数，得到的数据如下表：（实验结论）（1）分析表中数据，可得出结论：_____（评估与交流）（2）对甲、乙两个瓶中的牛奶，除了要控制它们的初温相同外，还要控制它们的_____相同（3）热牛奶放在水中温度下降是通过_____方式来_____（选填“增加”或“减少”）内能（4）进一步分析表中甲的示数，小明又发现，在冷却过程中，牛奶冷却的快慢前后并不一致，是越来越___的（实验拓展）（5）如果有一天，你要喝一杯奶茶，下列两种冷却方法中，效果较好的是_____A．将滚烫的热茶冷却5分钟，然后加适量冷牛奶B．先将适量的冷牛奶加进滚烫的热茶中，然后冷却5min（6）物理学中我们用速度来表示物体运动的快慢，若小明用“冷却速度”来表示物体冷却快慢，则“冷却速度”可定义为：质量为1千克的物体，_____叫做冷却速度【答案】在水中冷却比在空气中冷却效果要好质量热传递减少慢A单位时间内降低的温度【解析】【详解】（1）分析可知，在相同时间内水中冷却速度更快，所以在水中比空气中冷却效果更好；（2）在研究空气和水的导热性时，应该保证其它条件相同，除了水的初温外还要保证水的质量相等；（3）由于水与牛奶瓶有温度差，所以要发生热传递，即牛奶温度下降是由于热量传递减少其内能；（4）这是由于随着牛奶温度下降，周围水的温度在升高，使牛奶冷却的速度变慢，因此牛奶冷却的快慢还会受到温度的影响．所以当实验时间较长时，相同时间内牛奶降温的速度逐渐变慢，就是指冷却速率变慢．（5）根据（4）中的结论，物体冷却随时间推移是先快后慢，本质原因是温差逐渐缩小，奶茶热的时候温度下降得快，开始快后来越来越慢，开始先让它保持较高的温度，可以在五分钟内放出更多的热量，然后加入冷牛奶，利用热传递使其再次降温。

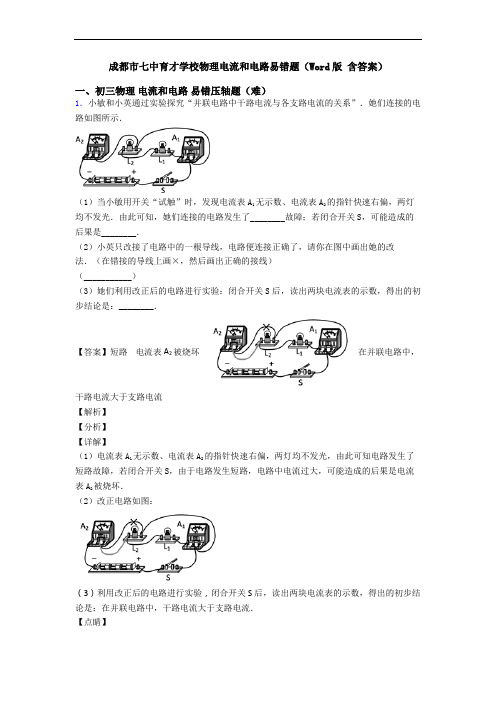

成都市七中育才学校物理电流和电路易错题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．3．实验桌上有如下器材：满足实验要求的电源、电流表、电压表、开关、滑动变阻器各一个，若干个不同阻值的定值电阻和足够多的导线。

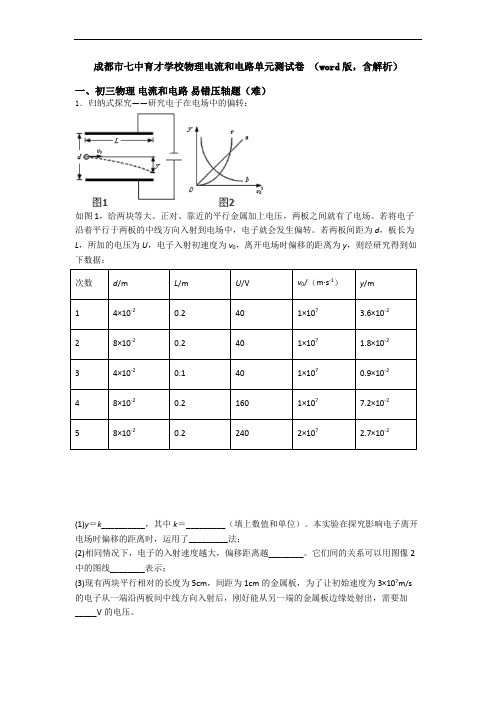

成都市七中育才学校物理电流和电路单元测试卷（word版，含解析）一、初三物理电流和电路易错压轴题（难）1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。

若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。

若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。

本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。

它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。

【答案】220UL dv ()1022910m /V s ⨯⋅ 控制变量 小 b 200【解析】 【分析】 【详解】(1)[1]分析表中数据可知，1与2相比L 、U 、0v 均相同，而d 增大一倍，y 减小为原来的12，可知y 与d 成反比；同理，1与3相比，y 与2L 成正比；2与4相比，y 与U 成正比；将第2次实验电压U 增大至6倍，则y 增大至6倍，此时240V U =210.810m y -=⨯将此时的数据与第5次实验相比，y 与20v 成反比，综上所述可得220UL y k dv =[2]将表格中第3次数据（其他组数据也可）代入220UL y k dv =计算可得 ()1022910m /V s k =⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。

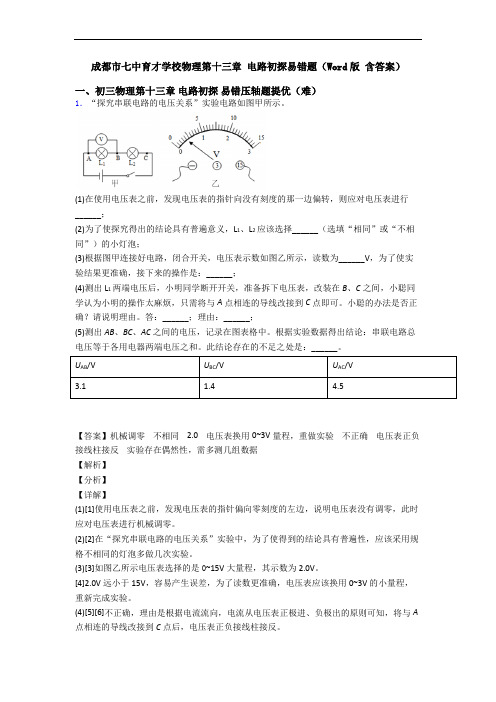

成都市七中育才学校物理第十三章电路初探易错题（Word版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。

(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。

小聪的办法是否正确？请说明理由。

答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。

根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。

此结论存在的不足之处是：______。

U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。

(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。

(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。

[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。

(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。

(5)[7]实验中只测出了一组AB 、BC 、AC 之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。

成都物理电功率（篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．(4)[7][8]实验结束后，小华继续对滑动变阻器两端电压与通过它的电流关系进行了探究，则他画出的U-I 图像应为图3中的虚线①，选择的依据是“小灯泡和滑动变阻器两端电压之和保持不变”或“小灯泡两端电压变化量和滑动变阻器两端电压变化量始终相等”。

在“探究电流与电阻的关系”的实验中，提供的器材如下：电源电压恒为4.5V ，五个定值电阻R 1（5Ω）、R 2（10Ω）、R 3（15Ω）、R 4（20Ω）、R 5（25Ω），标有“50Ω1A ”的滑动变阻器R 、电压表（可用量程：0～3V 、0～15V ）、电流表（0～0.6A ）、开关各1只，导线若干。

(1)小赵同学设计了如图甲所示的实验电路，电路连接完毕，闭合开关S ，发现电流表有示数，电压表无示数。

若电路故障只出现在R 1和R 上，则电路故障是______；(2)排除电路故障后，将滑动变阻器的滑片P 移到最______端，闭合开关，调节滑片P ，使电压表的示数为2.5V 时，电流表的示数应为______A ；(3)分别用定值电阻R 2、R 3、R 4、R 5依次替换R 1，重复(2)的实验步骤。

根据实验所得的五组数据绘制出I -R 图象，如图乙所示，由图象可得出的结论是：______；(4)完成步骤(2)后，若保持滑片P 位置不变，断开开关，用R 2替换R 1，闭合开关，发现电压表示数______2.5V （选填“大于”或“小于”），应向______（选填“左”或“右”）移动滑片P 才能达到实验要求；(5)为完成该实验探究，滑动变阻器允许连入电路的最小阻值为______Ω；(6)在使用电阻R 1、R 5完成实验的过程中，当电压表示数为2.5V 时，滑动变阻器R 消耗的电功率分别为P 1、P 5，则15:P P ______。

【答案】R 1短路 右 0.5 当导体两端的电压保持不变时，导体中的电流与导体的电阻成反比 大于 右 4 5:1【解析】【分析】【详解】(1)[1]由图可知，电阻R 1和滑动变阻器R 串联，电压表测R 1两端的电压，电流表测电路中的电流。

成都七中实验学校（初中部）物理电与磁单元测试题（Word版含解析）一、三物理电与磁易错压轴题（难）1．如图所示电路，是某学校楼道自动控制照明系统，R3是一光敏电阻，其阻值随“光照度E“的增大而减小，且成反比，其具体关系如下表所示（光照度E的单位是：勒克斯，符号Lx：光越强，光照度越大），光照度E/L x0.51 1.52 2.53光敏电用R3阻值/Ω603020151210（1）根据表格中数据写出光敏电阻的阻值R3与光照度E的函数关系式_________________;（2）当线圈中电流减小至10mA时，电磁继电器衔铁被弹簧拉起，启动照明系统，利用该装置可以实现当光照度低至某一设定值E0 Lx时，照明系统内照明灯自动工作。

若已知控制电路电源电压U v，电磁继电器线圈电阻为R1Ω.滑动变阻器最大阻值为R2Ω。

闭合开关，把滑片移到b端，则可得到照明系统启动时的光照度E0=______________。

【答案】330LxΩRE⋅=1230100U R R--【解析】【详解】(1)[1]由表格数据可知，光照度与光敏电阻R3阻值的乘积相等，E×R3=0.5lx×60Ω=30lx•Ω即：330LxΩRE⋅=；(2)[2]闭合开关S，将滑片P移至b端，变阻器接入电路中的电阻最大，由题可知，当线圈中电流减小至I0=10mA=0.01A时，电磁继电器衔铁被弹簧拉起，启动照明系统，所以，电路中的总电阻：=100Ω0.01AU UR UI==总；因串联电路中总电阻等于各分电阻之和，所以，R3的阻值：R3=R总-R1-R2=100U-R1-R2，根据第一步的结果可知：3123030=100ER U R R=--。

2．如图所示是课本上“通电导线在磁场中受力”的实验示意图。

小谦同学实际探究时，在下表记录了实验情况。

实验序号磁场方向ab中电流方向ab运动方向1向下无电流静止不动2向下由a向b向左运动3向上由a向b向右运动4向下由b向a向右运动（1）比较实验2和3，说明通电导线在磁场中受力方向与________有关；比较实验__________和____________，说明通电导线在磁场中受力方向与电流方向有关。

成都七中育才学校三圣分校物理电流和电路单元综合测试（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．2．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。

(1)在连接两电流表的导线中，实际电荷定向移动方向是______ （选填“向左”、“向右”或“无规则运动”）；(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0；(3)通过L1、L2的电流分别是______A、______A。

成都市七中育才学校物理电功率单元测试卷 （word 版，含解析）一、初三物理 电功率 易错压轴题（难）1．⑤小灯泡额定功率的表达式为：22221212•L I R P I R I R I I I ===-额额额额。

朵朵和同学们在做电学实验过程中：（1）朵朵和同学们经过讨论，依次完成了“探究电流与电压的关系”三次实验电路的设计，如图甲、乙、丙所示。

由图甲改进为图乙是为保证实验过程中_____这一因素不变；由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R 两端的电压_____（选填“改变”或“保持不变”）。

（2）请用笔画线代替导线，帮助朵朵按电路图丙将图丁中实物电路连接完整__________ 。

（3）朵朵连完电路，闭合开关后，发现两只电表的指针总在晃动。

请分析造成这一现象的原因：电路存在_____。

（4）在继续用图丁的实物电路探究“电流与电阻的关系”时，朵朵先将5Ω电阻接入电路，调节滑动变阻器，使电压表的示数为2V ，记下电流值；再将5Ω电阻换成10Ω电阻，她下一步操作是：将滑动变阻器的滑片向_____（选填“A”或“B”）端移动。

（5）朵朵和同学们完成上述探究活动后，想测量一只额定电压为2V 小灯泡的额定功率，但发现电压表被别的同学拿走了，于是她借助一个10Ω的电阻，设计了如图戊所示的电路，也测出了小灯泡的额定功率。

具体操作如下：①只闭合开关S 1、S 2，调节滑动变阻器，使电流表的示数为_____A 时，小灯泡恰好正常发光；②只闭合开关S 1、S 3，保持滑动变阻器滑片的位置不变，读出电流表示数为I 。

③P 灯=_____（用已知量和测量值表示，数值要求带单位）。

【答案】电阻改变接触不良 B 0.2 2V（I﹣0.2A）【解析】（1）如图甲连接的是小灯泡，由于灯丝电阻随温度而变化，所以改进为图乙是为保证实验过程中电阻这一因素不变；研究电流与电压的关系应保证电阻不变，改变电阻两端的电压，所以由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R两端的电压改变。
