涡街流量计安装及使用说明绝对正确的安装方法一、引言涡街流量计是一种常用的流量测量仪表，其基本原理是利用流体通过涡街传感器时，涡街产生的涡旋频率与流速成正比。
涡街流量计广泛应用于工业生产中的流量测量和控制领域。
正确安装涡街流量计对于保证流量测量的准确性和稳定性至关重要。
本文将针对涡街流量计的安装方法进行详细说明，确保您正确使用涡街流量计。
二、涡街流量计安装前的准备工作1.确认安装位置：选择一个合适且符合流量计安装要求的位置。
一般情况下，涡街流量计的安装位置应尽量靠近流体进口处，避免流体受到干扰，确保测量准确性。
2.检查流体参数：在安装涡街流量计之前，需要确保被测流体的参数，如温度、压力、密度等都处于正常范围内。
如果流体参数不符合要求，需要调整或采取相应的措施使其满足要求。
三、涡街流量计安装步骤1.安装支撑架：根据流量计的型号和尺寸，在确定的安装位置上安装支撑架。
支撑架的安装应牢固可靠，并且能够承受流量计的重量。
2.安装管道：将管道与流量计的进口和出口连接，确保连接紧固，无泄漏。
在连接处使用密封垫片以确保密封性。
3.安装涡街传感器：将涡街传感器安装到流量计上，确保连接牢固。
传感器的安装位置应避免接触到流体中的杂质或障碍物，以免影响测量准确性。
4.连接电缆：将传感器的电缆连接到相应的接线端子上。
确保电缆连接牢固，避免出现松动或接触不良的情况。
5.接通电源：将流量计的电源线与电源连接，并确保电源电压符合流量计的工作要求。
开启电源，使流量计处于工作状态。
四、涡街流量计使用注意事项1.避免流体冲击：在涡街流量计工作过程中，尽量避免流体的冲击，特别是在启动和停止流体过程中。
流体的冲击会引起涡街传感器的受损或误差，从而影响测量结果。
2.定期检查维护：定期检查涡街流量计的工作状态和连接情况，确保传感器的清洁和无损坏。
如发现问题及时修复或更换，以确保流量测量的准确性。
3.正确设置参数：根据被测流体的特性和需求，正确设置涡街流量计的各项参数，如温度范围、流速范围等。
涡街流量计安装安全操作及保养规程1. 前言涡街流量计是一种广泛应用于流体测量领域的工业仪表。
涡街流量计可以测量液体、气体或蒸汽的流量，并且具有准确度高、稳定性好、响应快等优点。
涡街流量计在水处理、化工、石油、食品、制药等领域有着广泛的应用。
然而，涡街流量计的安装和使用也是需要一定的技术和操作规程的。
在安装和使用涡街流量计时，如果不注意操作方法，可能会对设备造成损坏，甚至会发生安全事故。
因此，本文将针对涡街流量计的安装、使用和保养，详细介绍安全的操作方法。
2. 涡街流量计的安装2.1 安装位置安装涡街流量计时，需要选择一个合适的位置。
在选择安装位置时应该考虑以下几个因素：•流体的特性，如流量、密度、粘度等；•安装场地的环境状况，如空气湿度、温度等；•安装场地的容器的大小、形状及相对位置；•安装管道的形态、材料及直径；•设备需要检修和维护的工作条件。
涡街流量计的安装位置应该满足以下要求：•安装位置应该在流体流动的中心位置；•安装位置应避免受到气泡、悬浮物、腐蚀和振动等干扰；•安装位置应够宽敞，以便检修与维护，再加上安全区域的设置；•安装位置应有固定的水平面。
2.2 安装步骤在安装涡街流量计之前，需要进行以下准备工作：•检查涡街流量计的型号和规格是否与使用条件符合；•检查涡街流量计的零部件是否完整，并检查顶板螺栓是否紧固；•准备所需的安装工具，如螺钉、扳手、螺栓等；•清洗涡街流量计，确保其内部干净，检查传感器是否有损坏和破坏。
涡街流量计的安装步骤如下：1.清理管道并剖口。
在涡街流量计的安装位置，应该对管道进行清洁处理，并确保管道的截面呈现一个完美的圆形截面。
2.安装流量计。
将涡街流量计靠近管道的剖口处，并且顺着管道进行安装，安装时注意涡街流量计的法兰与管道的法兰要紧密地联接在一起。
在安装时，虽然安装方位灵活随意，也可水平、竖直或倾斜安装，但注意与标定时工艺条件相同，方便清洗和维护。
3.连接传感器与显示器。
涡街流量计安装及使用说明绝对正确的安装方法引言：涡街流量计是一种常用的工业流量测量设备，广泛应用于各行各业。
本文将介绍涡街流量计的正确安装方法，并提供使用说明，以确保用户能够准确、有效地安装和使用该设备。
一、涡街流量计安装准备工作在安装涡街流量计之前，需要进行以下准备工作：1. 确定安装位置：安装涡街流量计时，应选择合适的位置，确保流体能够顺利通过，并且避免出现漩涡、湍流等因素对测量结果造成干扰。
2. 管道准备：确保安装位置的管道干净、光滑，并且没有杂质和异物。
如果有需要，可以进行清洗和修整。
3. 安全措施：在安装涡街流量计时，应遵循相关的安全操作规程，确保工作环境安全、可靠。
二、涡街流量计安装步骤按照以下步骤进行涡街流量计的安装：1. 准备安装工具：包括螺丝刀、扳手等。
选择合适的工具可以更好地完成安装任务。
2. 安装流量计：根据涡街流量计的型号和规格，将其正确安装于预定的位置。
通常情况下，涡街流量计的安装是通过螺纹连接或法兰连接完成的。
确保连接牢固，无松动。
3. 连接管道：将涡街流量计与管道进行连接，确保连接紧固，并且无泄漏。
对于螺纹连接，使用扳手进行适度紧固；对于法兰连接，应采用正确的法兰连接方式。
4. 电缆连接：根据涡街流量计的要求，正确地连接电缆。
注意电缆的极性和接线顺序，确保连接可靠。
三、涡街流量计使用说明正确安装涡街流量计后，可以按照以下步骤进行使用：1. 打开电源：将电源接通，并确保电源稳定，以供涡街流量计正常工作。
2. 参数设置：根据实际需求，对涡街流量计进行参数设置。
包括流量单位、量程范围、输出信号等参数。
通过正确设置参数，可以满足不同流量测量需求。
3. 涡轮校准：在使用前，可以进行涡轮校准，以确保涡街流量计的精确度。
校准时应注意避免外部因素对校准结果的影响。
4. 流量测量：在完成以上设置和校准后，即可开始进行流量测量。
涡街流量计将实时测量流体的流量，并通过输出信号进行传递。
5. 故障排除：如果涡街流量计在使用过程中出现异常或故障，应及时进行排除。
涡街流量计安装及使用说明,绝对正确的安装方法涡街流量计安装及使用说明1.引言本文档旨在提供涡街流量计的正确安装和使用方法，确保测量的准确性和设备的正常运行。
请在安装和操作之前仔细阅读本文档，并按照所述步骤进行操作。
2.安装前准备在开始安装涡街流量计之前，请确保已经具备以下条件：2.1 选择合适的位置：选择一个合适的位置安装涡街流量计，要求安装位置应远离振动、噪声和电磁干扰。
2.2 确定安装方向：根据液体或气体的流动方向，确定涡街流量计的安装方向。
2.3 准备安装材料：准备所需的安装材料，包括螺栓、垫片等。
3.安装步骤3.1 将涡街流量计安装在所选择的位置上，使用螺栓和垫片将其固定。
3.2 将进口和出口与被测流体的管道连接，确保连接口密封可靠。
3.3 根据涡街流量计的型号，正确连接电源线和信号线。
4.设备调试4.1 检查安装是否正确：检查涡街流量计的固定情况和连接口是否紧密。
4.2 启动设备：按照涡街流量计的启动步骤，将其启动，并检查显示屏上的数值是否正常。
4.3 校准：如果需要校准涡街流量计，根据设备的说明书进行校准操作。
5.使用注意事项5.1 避免冲击和振动：在使用过程中要避免对涡街流量计产生冲击和振动，以免影响测量结果。
5.2 定期维护：定期检查涡街流量计的运行状态，清洁传感器和管道，确保设备的正常运行。
5.3 防止结冰：在使用过程中注意防止涡街流量计结冰，可采取保温措施。
6.附件本文档附带以下附件：●设备安装示意图●设备接线图●其他相关图表或数据7.法律名词及注释7.1 涡街流量计：一种用于测量液体或气体流量的仪器。
7.2 测量准确性：指涡街流量计测量结果与实际流量之间的误差。
7.3 信号线：用于传输涡街流量计测量结果的电气线缆。

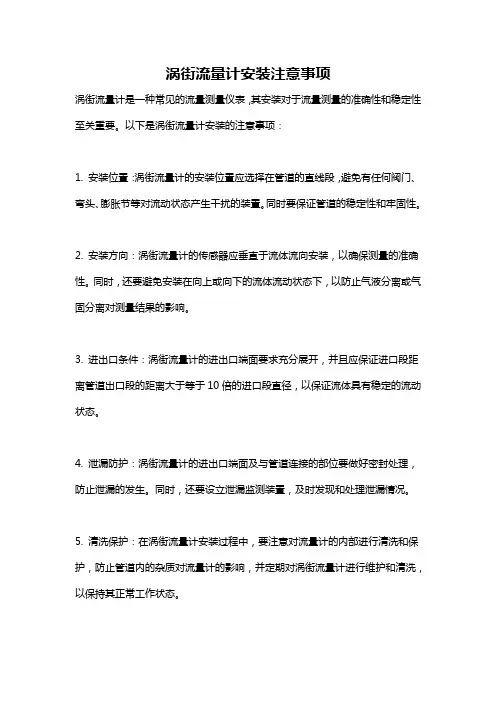

涡街流量计安装注意事项
涡街流量计是一种常见的流量测量仪表，其安装对于流量测量的准确性和稳定性至关重要。
以下是涡街流量计安装的注意事项：
1. 安装位置：涡街流量计的安装位置应选择在管道的直线段，避免有任何阀门、弯头、膨胀节等对流动状态产生干扰的装置。
同时要保证管道的稳定性和牢固性。
2. 安装方向：涡街流量计的传感器应垂直于流体流向安装，以确保测量的准确性。
同时，还要避免安装在向上或向下的流体流动状态下，以防止气液分离或气固分离对测量结果的影响。
3. 进出口条件：涡街流量计的进出口端面要求充分展开，并且应保证进口段距离管道出口段的距离大于等于10倍的进口段直径，以保证流体具有稳定的流动状态。
4. 泄漏防护：涡街流量计的进出口端面及与管道连接的部位要做好密封处理，防止泄漏的发生。
同时，还要设立泄漏监测装置，及时发现和处理泄漏情况。
5. 清洗保护：在涡街流量计安装过程中，要注意对流量计的内部进行清洗和保护，防止管道内的杂质对流量计的影响，并定期对涡街流量计进行维护和清洗，以保持其正常工作状态。
6. 管道与流量计连接：涡街流量计与管道之间的连接要采用合适的连接方式，并确保连接的牢固性和密封性，以防止漏水和松动现象的发生。
7. 地理环境：在安装涡街流量计时，还应考虑到环境的影响，避免高温、低温或潮湿等恶劣环境对流量计的影响。
综上所述，涡街流量计的安装需要考虑多个因素，包括位置选择、方向、进出口条件、泄漏防护、清洗保护、连接方式和地理环境等。
只有正确并严格按照相关要求进行安装，才能保证流量计的准确性和稳定性。
涡街流量计安装使用及存放的一般规则1.安装规则：a.安装位置：涡街流量计应安装在管道的垂直或水平段，避免有其他附加设备或管道放置在其上方。
b.管道直径：涡街流量计的选型应与管道直径匹配，安装时应确保流体能够充分覆盖探头。
c.安装方向：涡街流量计具有一定的方向性，需要按照箭头指示方向进行安装。
d.安装距离：涡街流量计的前后段应保持一定的距离，确保流体的动力学稳定。
e.管道准备：安装前应确保管道内无杂质、不平整或堵塞，并进行必要的清洗、疏通等处理。
2.使用规则：a.温度限制：涡街流量计具有一定的温度范围，应在规定的温度范围内使用，避免超过其额定温度。
b.压力限制：涡街流量计的压力范围应符合实际工作压力，避免超过其额定压力。
c.避免震动：涡街流量计安装时应避免与管道发生剧烈的震动，避免对流量计造成不利影响。
d.电磁环境：涡街流量计应避免安装在有较强电磁干扰的环境中，避免对信号传输和测量的干扰。
e.探头保护：涡街流量计的外露部分应保护好，避免被撞击、损坏或被堵塞。
3.存放规则：a.温度要求：涡街流量计的存放温度应在规定的范围内，避免过高或过低的温度对仪器造成损害。
b.干燥环境：存放的环境应干燥、通风，避免仪器受潮或受到湿度的影响。
c.避免阳光直射：涡街流量计存放时应避免阳光直射，避免长时间暴露在高温阳光下。
d.定期保养：存放期间应定期进行仪器的保养，包括清洁、检查和维护等工作。
e.防尘封存：长时间不使用时应将涡街流量计进行防尘封存，避免灰尘或杂质进入仪器内部。
总结起来，涡街流量计的安装使用规则主要包括：正确选择安装位置、安装方向和安装距离，避免超过温度和压力限制，避免震动和电磁干扰，保护好探头以及定期保养。
涡街流量计的存放规则主要包括：合理控制存放温度、保持干燥通风、避免阳光直射、定期保养和防尘封存。
只有按照规则进行安装、使用和存放，才能保证涡街流量计的准确测量和长时间稳定工作。
涡街流量计安装规范涡街流量计也被称为旋涡流量计或卡门涡街流量计，实现了测量仪表的智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。
涡街流量计具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。
已广泛应用于各个领域。
将在未来流量仪表中占产导地位，涡街流量计适用于测量过热蒸汽、饱和蒸汽、压缩空气一般气体、水和液体的质量流量和体积流量。
今天来说说涡街流量计的安装规范及安装注意事项。
涡街流量计安装规范如下（以上海有恒测控UH-LUGB涡街流量计安装为参考）一、安装环境要求①安装场所不应有强烈震动或是强磁场干扰：泵或是阀门等引起的管道震动将造成测量误差，严重时甚至影响仪表的正常测量。
须在其上下游2D处加设管道紧固装置，支撑管道或用软管隔离，加强抗震效果。
②避开高温热源和折射源的直接影响：必须安装须有隔热通风装置。
在测量蒸汽等高温介质时，为防止转换器温度过高应进行隔热处理，以确保流量计外壳暴露在外，以便热量向外辐射，防止仪表电子部件温度过高影响流量计寿命。
（允许隔热层高度如图所示）③避开高温环境和强腐蚀气体环境：若必须安装，须有通风措施。
④防爆型流量传感器和变送器安装于危险场所：安全栅、显示仪表、供电电源、计算机等关联设备必须安装在安全场所，流量计和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。
⑤流量计应尽量避免安装在架空较长的管道上：由于管道的下垂容易造成流量计与法兰之间的密封泄漏。
若必须安装须在流量计的上下游2D处分别设置管道支撑点。
⑥仪表最好安装在室内环境，安装在室外应注意防水、防晒及防潮，石油防护罩遮阳，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。
⑦流量计应避免安装在阀门出口较近处：否则阀门的开关会影响流量计寿命，严重时会损坏流量计。
为方便维修，应安装旁通管道特别是某些生产过程中不能中间停止流体的场合。

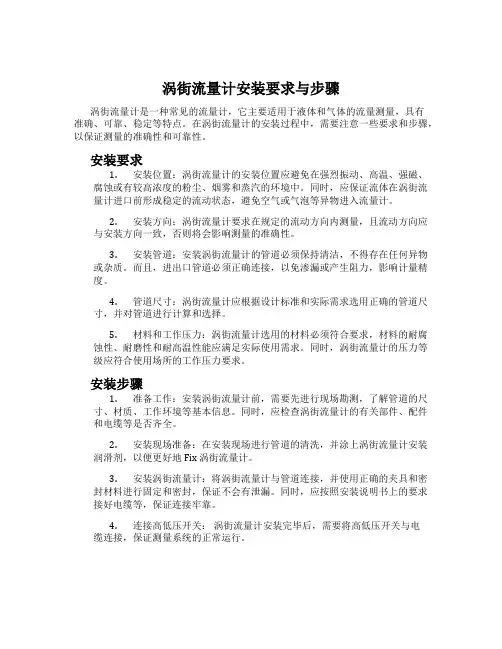

涡街流量计安装要求与步骤涡街流量计是一种常见的流量计，它主要适用于液体和气体的流量测量，具有准确、可靠、稳定等特点。
在涡街流量计的安装过程中，需要注意一些要求和步骤，以保证测量的准确性和可靠性。
安装要求1.安装位置：涡街流量计的安装位置应避免在强烈振动、高温、强磁、腐蚀或有较高浓度的粉尘、烟雾和蒸汽的环境中。
同时，应保证流体在涡街流量计进口前形成稳定的流动状态，避免空气或气泡等异物进入流量计。
2.安装方向：涡街流量计要求在规定的流动方向内测量，且流动方向应与安装方向一致，否则将会影响测量的准确性。
3.安装管道：安装涡街流量计的管道必须保持清洁，不得存在任何异物或杂质。
而且，进出口管道必须正确连接，以免渗漏或产生阻力，影响计量精度。
4.管道尺寸：涡街流量计应根据设计标准和实际需求选用正确的管道尺寸，并对管道进行计算和选择。
5.材料和工作压力：涡街流量计选用的材料必须符合要求，材料的耐腐蚀性、耐磨性和耐高温性能应满足实际使用需求。
同时，涡街流量计的压力等级应符合使用场所的工作压力要求。
安装步骤1.准备工作：安装涡街流量计前，需要先进行现场勘测，了解管道的尺寸、材质、工作环境等基本信息。
同时，应检查涡街流量计的有关部件、配件和电缆等是否齐全。
2.安装现场准备：在安装现场进行管道的清洗，并涂上涡街流量计安装润滑剂，以便更好地 Fix 涡街流量计。
3.安装涡街流量计：将涡街流量计与管道连接，并使用正确的夹具和密封材料进行固定和密封，保证不会有泄漏。
同时，应按照安装说明书上的要求接好电缆等，保证连接牢靠。
4.连接高低压开关：涡街流量计安装完毕后，需要将高低压开关与电缆连接，保证测量系统的正常运行。
5.开机测试：涡街流量计安装完毕后，需要开机测试，以检验安装是否符合要求。
测试时应对测量范围、测量精度等参数进行校准，以保证精确测量。
6.调试和检修：调试时需要对提示信息进行及时处理，以保证设备运行的稳定性和准确性。
涡街流量计安装及使用说明,绝对正确的安装方法涡街流量计安装及使用说明1、概述涡街流量计是一种用于测量流体流量的设备。
本文档将详细介绍涡街流量计的安装及使用方法，以确保正确安装和准确测量流量的结果。
2、适用范围本文档适用于涡街流量计的安装和使用，适用于各种工业流体的流量测量。
3、安装3.1 安装位置选择选择一个合适的安装位置，确保流体能够顺利通过涡街流量计。
避免安装在有气泡、固体颗粒或其他障碍物的位置。
3.2 安装前准备3.2.1 确认涡街流量计的型号和规格与实际需求匹配。
3.2.2 检查密封件和连接管件的完整性，并确保其与涡街流量计相匹配。
3.2.3 清洁安装位置，确保无杂质影响安装效果。
3.3 安装过程3.3.1 将涡街流量计与管道连接，确保连接紧密。
3.3.2 使用合适的工具对连接螺栓进行适度拧紧，不要过紧，以免损坏涡街流量计。
3.3.3 安装好后，检查所有连接处是否紧密，无泄漏。
4、使用4.1 涡街流量计参数设置根据具体流体和流量要求，设置涡街流量计的参数，如流体密度、介质温度、压力等。
确保参数设置正确，以获得准确的流量测量结果。
4.2 涡街流量计的使用注意事项4.2.1 避免涡街流量计遭受较大的冲击或振动，以免影响其测量准确性。
4.2.2 定期检查涡街流量计的工作状态和仪表显示是否正常。
4.2.3 避免流量计暴露在高温、腐蚀性或易爆的环境中。
5、维护与保养定期对涡街流量计进行维护与保养，以确保其正常工作并延长使用寿命。
具体维护与保养方法，请参考涡街流量计的用户手册。
6、故障排除如涡街流量计出现异常或故障，请参考涡街流量计的用户手册进行故障排除。
附件：本文档无附件。
法律名词及注释：1、流量计：一种用于测量流体流量的仪器或装置。
2、涡街流量计：一种利用涡街效应进行流量测量的流量计。
蒸汽流量计蒸汽涡街流量计安全操作规定前言蒸汽流量计蒸汽涡街流量计是广泛应用于各个领域的流量测量仪器。
正确操作蒸汽流量计蒸汽涡街流量计对于保证工作安全、提高工作效率意义非常重要。
为了进一步增强工作安全意识和管理水平，制定本安全操作规定。
一、设备的安装要求1.在安装过程中，必须采取一系列有效的措施，禁止安装任何尘土、油污等杂物。
2.在使用蒸汽流量计蒸汽涡街流量计时，应确保其工作环境中没有可能对设备安装和使用带来不良影响的电磁、静电干扰等因素存在。
3.在流量计安装前，应先确认设备的型号、规格和条件是否符合实际使用环境。
如有必要，可在流量计前加装压力传感器、温度传感器等组成完整的测量系统，以确保测量结果的精度和稳定性。
二、设备的使用要求1.操作前应对流量计及其相关系统进行检查，并确认设备的操作状态和数据显示是否正常。
如发现异常情况或数据出现误差，应立即停止使用并与管理人员联系。
2.不允许超过设备额定范围的工作条件，特别是在高压、高温、强腐蚀等情况下，必须遵循相应的操作规范，切勿将设备暴露于过高的压力和温度下，以免造成危险情况。
3.在设备工作中，如需对流量计进行拆卸和维修，必须先将相关系统加以隔离和停机处理。
任何情况下，都必须保持警觉，并要求所有作业人员穿戴好相应的保护装备，以保障安全。
三、设备的维护要求1.流量计的日常保养工作需由专人负责。
保养过程中，应特别注意防尘、防水、防腐蚀等方面的注意事项，以确保设备的正常运转和使用寿命。
2.整个设备的检定和校准工作应有专业技术人员指导和实施，并严格按照设备说明书中的操作要求和程序进行校准，保证测量结果的准确性和可靠性。
3.特别注意，在使用和维护流量计的过程中，需对设备的电气、机械、电子等方面进行全面的检查和维护，确保设备各项技术指标稳定。
四、设备应急处理要求1.在设备运行过程中如出现故障或异常情况，首先应立即停止设备的运转，并及时上报相关管理人员，以协调处理措施。
安装涡街流量计要严格遵守的几条纪律安装涡街流量计的几点要求涡街流量计是现在非常受欢迎的一款流量计，对工作环境和安装有很严谨的要求。
那么在安装涡街流量计的时候我们要符合哪几点要求才行呢?1、直管段：涡街流量计上游管道长度应有不小于10D的等径直管段，如果安装场所充许建议上游直管段为20D、下游为5D。
2、对配管的要求：涡街流量计安装点的上下游配管的内径与流量计内径相同，必须水平安装在管道上(管道倾斜在5°以内)，安装时流量计轴线应与管道轴线同心，流向要一致。
3、对旁通管的要求：为了保证蒸汽涡街流量计检修时不影响介质的正常使用，在流量计的前后管道上应安装切断阀(截止阀)，同时应设置旁通管道。
流量控制阀要安装在流量计的下游，蒸汽涡街流量计流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。
4、对外部环境的要求：蒸汽涡街流量计最好安装在室内，必须要安装在室外时，一定要采用防晒、防雨、防雷措施，以免影响使用寿命。
5、安装场所：流量计应安装在便于维修，无强电磁干扰与热辐射的场所。
6、安装焊接的要求：安装涡街流量计前应清理管道内杂物如碎片、焊渣、石块、粉尘等，推荐在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。
最好用等径的管道(或旁通管)代替流量计进行吹扫管道。
用户另配一对标准法兰焊在前后管道上。
不允许带流量计焊接!7、密封垫片方面：安装流量计时，法兰间的密封垫片不能凹入管道内，以防止干扰正常的流量测量。
8、接地要求：蒸汽涡街流量计应可靠接地，不能与强电系统地线共用。
9、使用过的涡街流量计保管时，要将内部的残留液体及粘附物完全清洗干净，另外注意在电源接口处要密封，以防潮湿。
10、使用时要在流量计规定的条件下使用，超出规定使用是不可行的，如果因此而造成流量计损坏厂家一般不予负责。
11、蒸汽涡街流量计出现问题以后，请与厂家联系，切勿盲目自行维修。
蒸汽涡街流量计安装场所和焊接要求流量计如何操作蒸汽涡街流量计紧要用于工业管道中蒸汽介质流体的流量测量,蒸汽涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、蒸汽涡街流量计紧要用于工业管道中蒸汽介质流体的流量测量,蒸汽涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
是一种比较先进、理想的流量仪表。
蒸汽涡街流量计好安装在室内，必需要安装在室外时，确定要接受防晒、防雨、防雷措施，以免影响使用寿命。
安装场所：流量计应安装在便于维护和修理，无强电磁干扰与热辐射的场所。
焊接要求：1、安装流量计前应清理管道内杂物：碎片、焊渣、石块、粉尘等推举在上游安装5微米筛孔的过滤器用于阻拦液滴和沙粒。
好用等径的管道（或旁通管）代替流量计进行吹扫管道。
以确保在使用过程中流量计不受损坏。
2、用户另配一对标准法兰焊在前后管道上。
不允许带流量计焊接!3、安装流量计时，法兰间的密封垫片不能凹入管道内，以防止干扰正常的流量测量。
接地的要求：流量计应牢靠接地，不能与强电系统地线共用。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
常见问题1、超声波流量计探头使用一段时间，会显现不定期的报警。
尤其是输送介质杂质较多时，这种问题会较常见。
解决方法:定期清理探头（建议一年清理一次）。
2、超声波流量计输送介质含有水等液体杂质时，流量计引压管简单产生积液，气温较低时会显现引压管冻堵现象，尤其在北方地区冬季较常见。
解决方法:对引压管进行吹扫或加电伴热3、超声波流量计对管道的要求特别严格不能有异响否则会影响测量误差很大超声波在传播过程中，由于受介质和介质中杂质的阻拦或吸取，其强度会产生衰减。
如何正确安装涡街流量计？涡街流量计在安装方面主要有以下几点注意事项：1、合理的选择安装地点：避开强电力设备，高频设备，强电源开关设备;避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀环境等，同时要考虑安装维修方便。
2、在水平管道上安装是涡街流量计最常用的安装方式。
测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处。
测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。
安装点上下游的配管应与传感器同心，同轴偏差应不小于O.5DNo3、上下游必须有足够的直管段。
若传感器安装点的上游在同一平面上有二个90。
弯头，贝Ib上游直管段≥25D,下游直管段N5D o若传感器安装点的上游在不同平面上有二个90。
弯头，贝Ib上游直管段≥40D,下游直管段N5D o调节阀应安装在传感器的下游5D以外处，若必须安装在传感器的上游，传感器上游直管段应不小于50D,下游应有不小于5Do4、管道采取减振动措施。
传感器尽量避免安装在振动较强的管道上，特别是横向振动。
若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
5、传感器在水平管道的侧装。
无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许最好采用侧装，这样流体的温度对放大器的影响较小。
6、传感器在垂直管道的安装。
测量气体流量时，传感器可以安装在垂直管道上，流向不限。
若被测气体中含有少量的液体，气体流向应由下向上。
测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。
7、测压点和测温点的选择。
根据测量的需要，需在传感器附近测量压力和温度时，测压点应在传感器下游的3-5D处，测温点应在传感器下游的6-8D8、涡街流量计传感器在水平管道的倒装。
一般情况下不推荐用此安装方法。
此安装方法不适用于测量一般气体、过热蒸汽。
可用于测量饱和蒸汽，适用于测量高温液体或需经常清洗管道的情况。
涡街流量计安装及使用说明一、涡街流量计的安装步骤：1.确定安装位置：涡街流量计应安装在垂直或水平的管道上，避开弯曲段、泵阀和其他管道设备。
应选择无腐蚀、无震动和无磁性的位置。
2.清洁管道：在安装前，应将管道内的杂质和污物进行清理，确保管道内壁光滑。
3.定位安装孔：使用专用模板将涡街流量计的安装孔位置标记在管道上，然后用钻头或切割机将孔打开。
4.安装涡街流量计：将涡街流量计插入安装孔中，确保插入深度正确，然后使用螺栓或夹具固定住涡街流量计。
二、涡街流量计的使用步骤：1.调节流量计：根据具体的流量要求，使用调节螺钉或导线连接器，调整涡街流量计的灵敏度和线性度，确保准确测量流量。
2.连接电源：将电源线接入涡街流量计的电源端口，确保电源连接正确无误。
3.接入信号线：将信号线连接到涡街流量计的信号输入端口，然后将另一端连接到监控系统或显示器上。
4.启动设备：启动涡街流量计和与之相连的监控设备，然后观察涡街流量计上的指示灯或显示屏，确保设备工作正常。
5.监测流量：通过监控系统或显示器，实时监测涡街流量计的流量数据，并进行记录和分析。
三、涡街流量计的注意事项：1.安全操作：在安装和使用涡街流量计时，需全程佩戴适当的防护装备，确保安全操作。
避免电击、火灾等安全风险。
2.防腐蚀措施：若涡街流量计安装在具有腐蚀性介质的管道上，需采取相应的防腐措施，以延长涡街流量计的使用寿命。
3.维护保养：定期检查涡街流量计的工作状态、电源线和信号线的连接情况，如发现损坏或异常情况应及时修理或更换。
4.清洁保养：定期对涡街流量计进行清洁保养，去除管道内的污物和杂质，确保其准确测量流量。
5.校准检测：按照规定的周期对涡街流量计进行校准检测，以确保其测量数据的准确性和可靠性。
6.环境适应性：注意涡街流量计的环境适应性，避免在恶劣的温度、湿度或压力环境下使用，以避免设备损坏。
7.避免冲击：避免涡街流量计受到冲击、颠簸或振动，以免影响测量精度和设备寿命。
蒸汽涡街流量计安装规范
涡街流量计在安装时应参考ISO图、典型安装图、3D模型，安装步骤及方式应与厂家的操作指南一致。
1、安装要求
涡街流量计不宜安装在测量液体容易发生汽化的位置，也不适宜安装在振动的管道上。
洁净气体、蒸汽和液体的大中流量，可以选用涡街流量计。
低速流体及黏度大的液体测量，不适宜选用涡街流量计。
对直管段的要求：上游为15~50D（D为管线直径）；上游加整流器时，上游不小于10D，下游至少为5D。
2、垂直安装
涡街流量计在安装时，工艺管线的设计应保证仪表主体内介质要保持充满，不能有空气残留。
一般情况下，在不影响精度的情况下，涡街流量计可以在任何方向安装，但是要满足以下要求。
涡街流量计垂直管线上安装时，测量不同的介质的涡街流量计的安装方向不同。
如图1所示。
3、水平安装
对于蒸汽和固体含量少的流体，建议将流量计与电子设备安装在管道的一侧。
这将使潜在的测量误差为最小，允许冷凝物或固体在不中断漩涡的情况下在出料杆下流动。
对于水平安装，最优朝向是把电子装置安装在管道的侧面。
在液体应用中，这种安装方式能够避免进入空气或者是固体冲击漩涡发生器以
及干扰发生体的频率。
在气体或蒸汽管线的应用中，这种安装方式能够避免冷凝液体干扰漩涡发生器及其频率，如图2所示。
4、蒸汽管线
涡街流量计安装在蒸汽管线上，其涡街流量计所在的管线不能设计图3所示的S型，因为这种设计形式容易引起凝液返流到涡街流量计中，进而引起仪表设备的损坏。
5、搬运及检查
涡街流量计包括本体及变送器两部分，涡街流量计在搬运过程中应小心进行，不能用手直接托住变送器的位置进行搬运。
应仔细核查涡街流量计所带的附件并进行核对，对于涡街流量计本体的温度探测不能进行拆卸，对温度探测的探针部分的保护套要等到现场施工时才能摘下，以免损伤探针。
6、安装方向
涡街流量计在现场安装时，要求安装方向为：管线的介质流向与涡街流量计本体所示流量方向一致。
变送器的安装方向应90°或270°安装，如图4所示。
7、法兰安装
涡街流量计调整好方向后进行法兰对接安装，安装时选择合适等级的法兰垫片及螺栓，并按照厂家的指导作业书进行安装。
8、电气连接
涡街流量计工艺安装完成后，需要连接变送器部分。
涡街流量计变送
器的电气接口一般为1/2NPT。
变送器的电气接口方向不应朝上，避免液体或者杂质残留。
变送器的接线应按照设计的端子图的要求进行接线。
