附表1：接地端子技术规格书1.1桥隧型接地端子，其不锈钢端子的长度40mm，外径30 mm，不锈钢端子前端设有M16螺栓孔，M16螺栓孔的螺纹长度不小于25 mm。
栓孔内应配置防异物堵塞的端子孔塞，方便开启。
1.2不锈钢端子的后端为一段总长度不小于150 mm的Ф16连接圆钢，连接圆钢分为直型和直角型的二种，直角型连接圆钢的长，短边的长度根据现场施工情况确定。
2.1直流电阻测量短时耐受电流检测需要省级以上检测单位出具的近两年以来的合格检测报告。
2.2直流电阻测量短时耐受电流试验前后直流电阻变化率≤±3%。
2.3短时耐受电流试验试品必须耐受40KA/0.1s短时耐受电流试验，试验后试品应无损伤和可察觉的变形，且端子头部及圆柱钢温度≤105℃.3. 材质3.1不锈钢端子的材质必须满足“铁集成2006]220号”文的规定，即:Cr≥16% 、Ni≥5%、Mo≥2%、C≤0.08%;如GBOOCr17NiMo2.Ф16连接圆钢采用Q235碳素钢。
3.2桥隧型端子构造示意图：1616≥30≥5≥5≥16材质：Cr ≥16%、Ni ≥5%、 Ｍo ≥2%、C ≤0.08%单位：mm16≥30≥150桥隧型接地端子构造图（1）16≥30材质：Cr ≥16%、Ni ≥5%、 单位：mm16≥302）3.连接工艺不锈钢端子与连接圆钢间采用特殊技术，使接地端子中不锈钢和Q235相接处在高温高压下完全熔合为一体，密合无缝隙。
3.1 连接圆钢必须除锈，可靠接合面积不得小于200mm2，焊接位不得有气孔、裂缝，除Cr ≥16% 、Ni ≥5%、Mo ≥2%、C ≤0.08%和Q235碳素钢两种物质外，不得有其他物质，如焊丝、焊条的物质，并且连接圆钢必须与M16螺栓孔隔离，隔离高度不小于5mm 。
3.2 不锈钢端子与连接圆钢间采用特殊技术的碰接工艺进行连接时,不锈钢与碳钢二种材质间必须形成原子级的结合,并且结合部分不得有任何微小气泡或空隙。

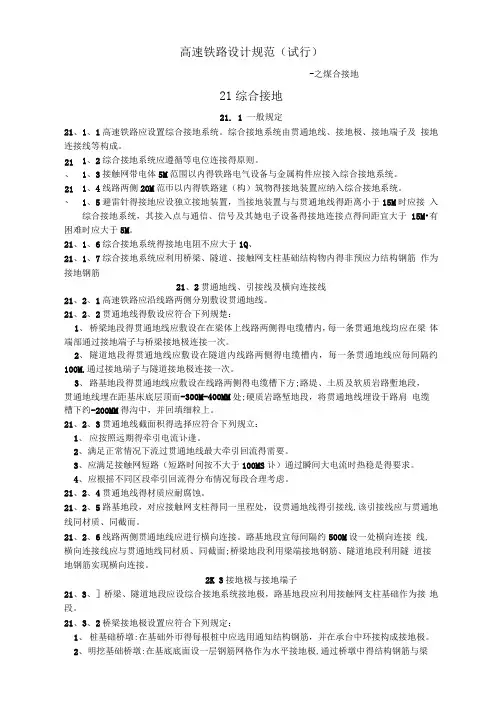

高速铁路设计规范（试行）-之煤合接地21综合接地21. 1 一般规定21、1、1高速铁路应设置综合接地系统。
综合接地系统由贯通地线、接地极、接地端子及 接地连接线等构成。
1、2综合接地系统应遵循等电位连接得原则。
1、3接触网带电体5M 范围以内得铁路电气设备与金属构件应接入综合接地系统。
1、4线路两侧20M 范帀以内得铁路建（构）筑物得接地装置应纳入综合接地系统。
1、5避雷针得接地应设独立接地装置，当接地装置与与贯通地线得距离小于15M 时应接 入综合接地系统，其接入点与通信、信号及其她电子设备得接地连接点得间距宜大于15M •有 困难时应大于5M 。
21、1、6综合接地系统得接地电阻不应大于1Q 、21、1、7综合接地系统应利用桥梁、隧道、接触网支柱基础结构物内得非预应力结构钢筋 作为接地钢筋21、2贯通地线、引接线及横向连接线21、2、1高速铁路应沿线路两侧分别敷设贯通地线。
21、2、2贯通地线得敷设应符合下列规楚：1、 桥梁地段得贯通地线应敷设在在梁体上线路两侧得电缆槽内，每一条贯通地线均应在梁 体端部通过接地端子与桥梁接地极连接一次。
2、 隧道地段得贯通地线应敷设在隧道内线路两侧得电缆槽内，毎一条贯通地线应毎间隔约 100M.通过接地瑞子与隧道接地极连接一次。
3、 路基地段得贯通地线应敷设在线路两侧得电缆槽下方;路堤、土质及软质岩路塹地段， 贯通地线埋在距基床底层顶而-300M-400MM 处;硬质岩路堑地段，将贯通地线埋设于路肩 电缆槽下约-200MM 得沟中，并回填细粒上。
21、2、3贯通地线截面积得选择应符合下列规立：1、 应按照远期得牵引电流讣逢。
2、 满足正常情况下流过贯通地线最大牵引回流得需要。
3、 应满足接触网短路（短路时间按不大于100MS 讣）通过瞬间大电流时热稳是得要求。
4、 应根摇不同区段牵引回流得分布情况每段合理考虑。
21、2、4贯通地线得材质应耐腐蚀。
21、2、5路基地段，对应接触网支柱得同一里程处，设贯通地线得引接线,该引接线应与贯通地 线同材质、同截而。
接地端子铁路标准
接地端子铁路标准通常遵循国家或地区的电气安全标准，例如美国的NEC（National Electrical Code）或欧洲的IEC （International Electrotechnical Commission）标准。
以下是一
些常见的铁路接地端子标准：
1. 接地系统：铁路通常需要完善的接地系统来保护人员和设备免受电击及其他电气故障的影响。
接地系统一般由接地电极、接地网和接地线组成。
2. 接地端子：铁路接地端子通常是专门设计的金属连接部件，用于将接地电线或接地网与设备或结构物接地。
接地端子应具备良好的导电性能和抗腐蚀能力。
3. 材料和尺寸要求：接地端子通常采用高导电性金属制造，如铜或铝。
接地端子的尺寸和形状应根据具体需求进行设计，以确保连接可靠性和经久耐用性。
4. 安装要求：接地端子应按照规定的安装要求进行固定和连接。
安装位置应符合相关的安全标准，通常要求放置在易于访问和维护的位置。
5. 测试和维护：铁路接地端子需要定期测试和维护，以确保其正常运行和连接可靠。
测试通常包括测量接地电阻和连通性。
维护包括清洁接地端子表面、检查固定螺栓和紧固件等。
请注意，以上只是一般的概述，具体的接地端子标准可能因国
家和地区而有所不同。
在设计、安装和维护铁路接地系统时，应遵循当地的电气安全标准和规范。
