苏州景城学校物理电压 电阻单元测试题(Word版 含解析)

百度文库一、填空题1．电压是使电路中 _______ _的原因，提供电压的装置叫 ________。

２. 使用电压表测量电路两端电压时，应将电压表 ______联在被测电路两端，要使电压表的“ +”接线柱靠近 “－”接线柱靠近 。

３ . 将学校实验室常用的电压表接入电路时，应先用 量程试触，若电压表示数小于 ----- 时，再改用电压表的 量程。

测电压时，如果发现表的指针向左偏，原因是4．图 1 是一双量程的电压表的刻度盘。

当使用较小量程时，图中指针位置的示数为V ；当使用较大量程时，图中指针位置的示数为 V ； 2 的示数为 ，则灯 1５. 如图 2 所示，开关闭合后，电压表V 1 的示数为，电压表V 6V 两L 端的电压为 V ，灯 L 2 两端的电压为 V 。

６．图 3 中，灯泡 L 1 与 L 2 是 ---- 联， A 2 表测 电流，电压表测--------- 电压。

A5100 1 V 2 15LV 1A3V 2L 2V图图图 3９．如图 4 所示的电路中，电压表所用的量程不明，当电路闭合后，V 1 和 V 2 的示数分别 1如图所示，则电压表 V 1用的量程是，电压表 V 2 用的量程是，小灯泡L 上的电压 U 1________V________V。

=________VSL 1aL 2Vcb图９图 4图 11二、选择题 （每题 3 分，共 27 分） 1５．用电压表较为准确地测量一个蓄电池的电压时，正确的方法是（ ） A ．蓄电池的两极分别接在电压表的“一” 、“ 15”接线柱上； B ．蓄电池的两极分别接在电压表的“一” 、“ 3”接线柱上； C ．以上两种接法效果相同； D ．以上两种接法都不行。

1６．在图９所示的电路中，电源电压为 6V ，当开关闭合后，只有一只灯泡发光且电压 表的示数为 6V ，产生这一现象的原因是（ ）A ．灯 L 1 短路；B ．灯 L 2 短路；C ．灯 L 1 断路；D ．灯 L 2 断路。

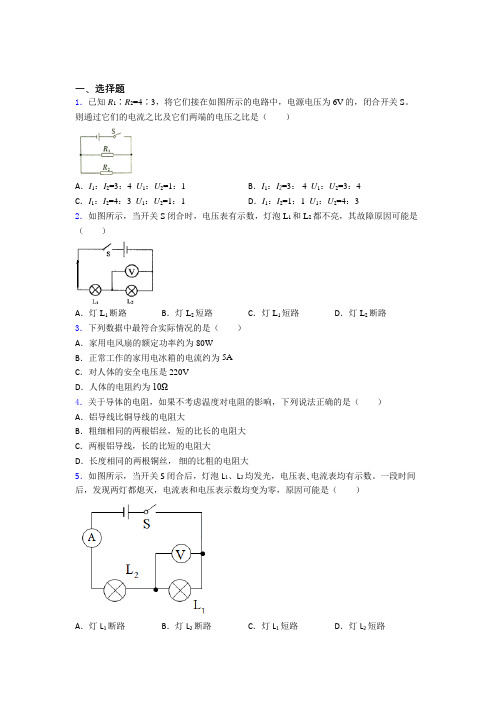

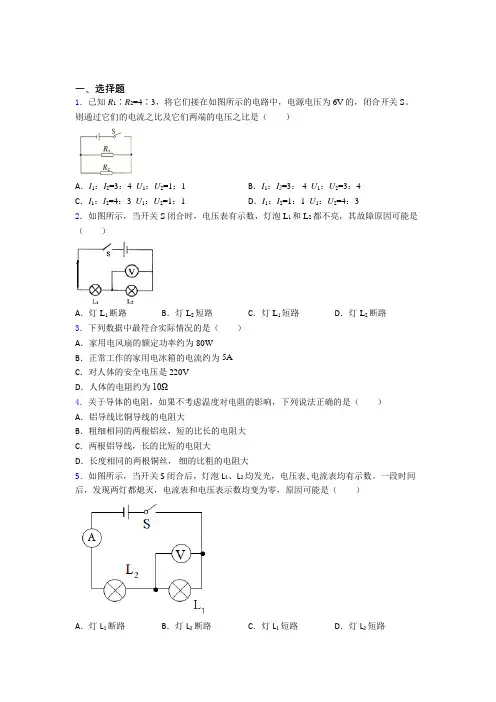

一、选择题1．已知R1∶R2=4∶3，将它们接在如图所示的电路中，电源电压为6V的，闭合开关S。

则通过它们的电流之比及它们两端的电压之比是（）A．I1：I2=3：4 U1：U2=1：1B．I1：I2=3： 4 U1：U2=3：4C．I1：I2=4：3 U1：U2=1：1D．I1：I2=1：1 U1：U2=4：32．如图所示，当开关S闭合时，电压表有示数，灯泡L1和 L2都不亮，其故障原因可能是（）A．灯L1断路B．灯L2短路C．灯L1短路D．灯L2断路3．下列数据中最符合实际情况的是（）A．家用电风扇的额定功率约为80WB．正常工作的家用电冰箱的电流约为5AC．对人体的安全电压是220VD．人体的电阻约为10Ω4．关于导体的电阻，如果不考虑温度对电阻的影响，下列说法正确的是（）A．铝导线比铜导线的电阻大B．粗细相同的两根铝丝，短的比长的电阻大C．两根铝导线，长的比短的电阻大D．长度相同的两根铜丝，细的比粗的电阻大5．如图所示，当开关S闭合后，灯泡L1、L2均发光，电压表､电流表均有示数。

一段时间后，发现两灯都熄灭，电流表和电压表示数均变为零，原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路6．在如图所示的电路中，电源电压保持不变。

若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（）A．1︰3 B．3︰1 C．3︰4 D．4︰37．如图所示的电路，开关S闭合后，两灯均发光，下列说法中正确的是（）A．电压表测的是灯L1两端的电压B．开关断开时电流表无示数但电压表有示数C．电压表测的是灯L2两端的电压D．电压表测的是电源两端的电压8．A和B两根完全一样的导线。

长度都是1m，阻值分别为R A和R B。

把A剪去一半，剩下的一半阻值为R C，再把另外一半拉长到1m，阻值为R D。

下列表达式正确的是（）A．2R B＝R C B．R B＝2R C C．R B＝R D D．R C＝R D9．智能安防已经进入百姓家里，在实体店体验房间里，出门时，在智能锁里设置外出模式相当于开关S闭合。

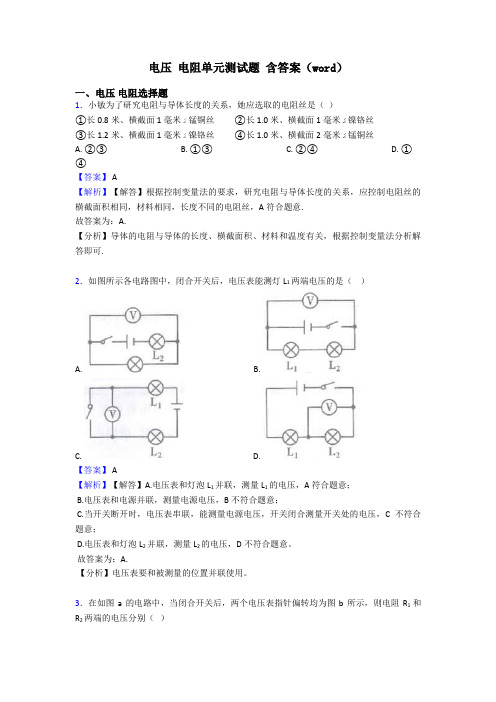

电压电阻单元测试题含答案（word）一、电压电阻选择题1．小敏为了研究电阻与导体长度的关系，她应选取的电阻丝是（）①长0.8米、横截面1毫米锰铜丝②长1.0米、横截面1毫米镍铬丝③长1.2米、横截面1毫米镍铬丝④长1.0米、横截面2毫米锰铜丝A. ②③B. ①③C. ②④D. ①④【答案】 A【解析】【解答】根据控制变量法的要求，研究电阻与导体长度的关系，应控制电阻丝的横截面积相同，材料相同，长度不同的电阻丝，A符合题意.故答案为：A.【分析】导体的电阻与导体的长度、横截面积、材料和温度有关，根据控制变量法分析解答即可.2．如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（）A. B.C. D.【答案】 A【解析】【解答】A.电压表和灯泡L1并联，测量L1的电压，A符合题意；B.电压表和电源并联，测量电源电压，B不符合题意；C.当开关断开时，电压表串联，能测量电源电压，开关闭合测量开关处的电压，C不符合题意；D.电压表和灯泡L2并联，测量L2的电压，D不符合题意。

故答案为：A.【分析】电压表要和被测量的位置并联使用。

3．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（）A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。

故答案为：D.【分析】根据串联电路中电压规律判断电压表选用的量程，并计算各用电器的电压的大小。

4．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联，电流表测量的是电路中的电流，浮子和滑片相连，根据杠杆的原理，浮子上浮时，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中的电流变化．当浮子下浮时，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中的电流变化．【解答】向油箱里加油时，浮子上浮，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中电流增大，电流表示数变大，A正确．燃油消耗下降时，浮子下浮，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中电流变小，电流表示数变小，B错误．燃油全部耗尽时，滑动变阻器接入电路的电阻最大，根据公式I=可知，电路中电流最小，电流表示数最小，C错误．油箱加油过满时，滑动变阻器接入电路的电阻最小，根据公式I=可知，电路中电流最大，电流表示数最大，但还有保护电阻，不至于烧坏电流表，故D错误．故选A．【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用，关键是能正确分析电路的组成，以及滑片移动时引起的电路中电流的变化情况．这是本题的重点也是难点．5．在如图所示的电路中，电压表测量的是（）A. 灯L1两端的电压B. 灯L2两端的电压C. 电源两端的电压D. 开关S两端的电压【答案】B【解析】【解答】解：本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压．故选B．【分析】电压表的使用规则要求，电压表要与被测电路并联．6．如图所示，闭合开关S，电路正常工作。

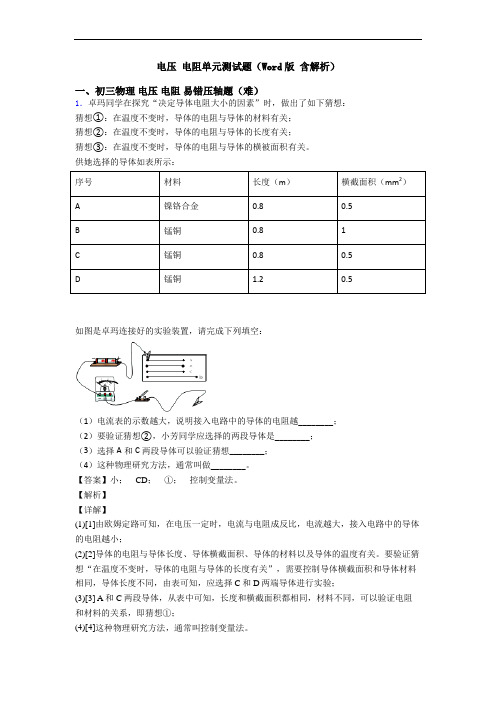

电压电阻单元测试题（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．卓玛同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：猜想①：在温度不变时，导体的电阻与导体的材料有关；猜想②：在温度不变时，导体的电阻与导体的长度有关；猜想③：在温度不变时，导体的电阻与导体的横被面积有关。

供她选择的导体如表所示：序号材料长度（m）横截面积（mm2）A镍铬合金0.80.5B锰铜0.81C锰铜0.80.5D锰铜 1.20.5如图是卓玛连接好的实验装置，请完成下列填空：（1）电流表的示数越大，说明接入电路中的导体的电阻越________；（2）要验证猜想②，小芳同学应选择的两段导体是________；（3）选择A和C两段导体可以验证猜想________；（4）这种物理研究方法，通常叫做________。

【答案】小；CD；①；控制变量法。

【解析】【详解】(1)[1]由欧姆定路可知，在电压一定时，电流与电阻成反比，电流越大，接入电路中的导体的电阻越小；(2)[2]导体的电阻与导体长度、导体横截面积、导体的材料以及导体的温度有关。

要验证猜想“在温度不变时，导体的电阻与导体的长度有关”，需要控制导体横截面积和导体材料相同，导体长度不同，由表可知，应选择C和D两端导体进行实验；(3)[3] A和C两段导体，从表中可知，长度和横截面积都相同，材料不同，可以验证电阻和材料的关系，即猜想①；(4)[4]这种物理研究方法，通常叫控制变量法。

2．在某次综合实践活动中，晓益利用蓄电池（电压为 24V）、电压表（量程为 0～15V）、校准电阻 R0、滑动变阻器R（最大阻值为100Ω）等器材，设计了一种测定油箱内油量的方案（图甲），选配合适的校准电阻值，能够使油箱装满汽油，滑动变阻器的触片在某一端时，油量表示数为最大值（即电压表示数达到最大值）油箱中的汽油用完，滑动变阻器的触片在另一端时，油量表示数为零（即电压表示数为零）（1）校准电阻除了可以校准表盘，还有什么作用？ _________（2）校准电阻的阻值为多少？ _________（3）另一个小组的大中同学设计了如图乙所示的电路，请你从能耗的角度分析这种方案的优点．___【答案】见解析见解析见解析【解析】【详解】（1）由题知，电源电压U=24V，电路中若没有校准电阻R0，则R两端电压等于电源电压24V，超过了电压表量程0-15V，会被烧坏，所以校准电阻R0串联在电路中，除了可以校准表盘，还起到分压的作用，能避免电压超过电压表量程而损坏；（2）当油箱装满汽油，由图甲知，滑片在下端，此时变阻器连入阻值最大，电压表示数达到最大值15V，所以电路中电流：I=I0=I R=150.15100RU VAR==Ω=0.15A，所以R0的阻值：R0=0002415600.15RU U U V VI I A--===Ω（3）由图乙知，滑动变阻器始终以最大值串联入电路中，电压表示数U V=IR滑，能反映测量的变化情况，且电路中电阻始终处于最大值，由P=2UR可知电路中功率最小，由W=Pt 可知，同样时间内电路消耗的电能最少，所以乙图的电路设计可以节能．3．某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提出了以下猜想：① 食盐水溶液的导电性能与溶液的浓度有关② 食盐水溶液的导电性能与溶液的质量有关③ 食盐水溶液的导电性能与溶液中两点间的距离有关为了验证猜想，他们设计了如图所示的装置，将电路中的a 、b 两金属片分别插入如图甲、乙、丙、丁溶液中所示的位置（金属片a 、b 每次插入溶液中的深度都相同）进行探究：（1）本实验电路中接入电阻R0的目的是_____________________________；（2）食盐水溶液的导电性能可以由__________________________来判断；（3）将金属片a 、b 分别插入如图甲、乙所示位置可探究猜想_______（选填序号），为了探究猜想② 应将金属片a 、b 分别插入_________两图所示位置；（4）将金属片a 、b 分别插入如图乙、丁所示位置，若I乙≠ I丁，由此可得到的结论是：________；【答案】保护电路电流表示数的大小（或电流大小）①甲、丙食盐水溶液的导电性能与溶液中两点间的距离有关【解析】【分析】【详解】（1）本实验电路中接入电阻R0的目的是保护电路，防止电路中电流过大烧坏电流表或者导线；（2）导电性能越好，电路中的电流就越大，所以可以用电流表示数的大小来判断食盐水溶液的导电性能；（3）由图可知甲、乙两个溶液密度明显不一样，所以将金属片a、b分别插入甲、乙所示位置时，可以探究猜想：①食盐水溶液的导电性能与溶液的浓度有关；为了探究猜想②，需保证两溶液的浓度一样，溶液中两点间的距离一样，只有溶液的质量不一样，所以应将金属片a、b分别插入甲、丙两图所示位置；（4）图乙、丁只有溶液中两点间的距离不一样，所以得到的结论是食盐水溶液的导电性能与溶液中两点间的距离有关．【点睛】本题考查导体导电性的实验探究，利用的方法是控制变量法．4．小刚和小强在组成串并联电路的实验中.（1）在连接电路过程中，开关应该是__________的．（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将__________ (选“发光””不发光”)，出现__________现象．（3）小刚想将电路全部拆散，重新连接．小强认为只需拆除c这一根导线，就能成为两灯_______联的正确电路．小强将多余的c导线拆除以后，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯L1亮．对此，下列判断中正确的是__________ (A．灯L1开路B．灯L2开路C．开关S开路D．灯L2短路)（4）小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了．请在图中要移接的导线上打上“×”号，并画出改动后的导线．（______）【答案】（1)断开（2)不发光，短路（3)串,B（4)【解析】试题分析：（1）在连接电路过程中，开关应该是断开的．（2）闭合开关，电流从电源正极经导线A.开关、导线B.C.e回到电源负极，没有经过任何用电器，造成电源短路，两个灯泡都不发光．（3）拆除导线c，电流经导线A.开关、导线B.灯泡L1、导线D.灯泡L2、导线e回到电源负极，电路只有一条电流的路径，两灯串联．闭合开关S时，小电灯L1、L2都不亮，电路存在断路．用一段导线的两端接触A.B两点时，两灯都不亮；接触C.D两点时，两灯也不亮；说明此两种情况下，电路仍是断路．接触E、F两点时，只有灯L1亮．导线、电源与灯L1构成通路，故障位置是灯L2开路，答案为B．（4)将导线b从D点拆下，接到C点，灯L1、L2并联．考点：电路5．在研究“水果电池电压与哪些因素有关”的实验中（如图所示）（1）小星作出猜想：猜想一：水果电池电压与两电极间距离有关．请你也提出两个猜想：猜想二：水果电池电压与_____有关．猜想三：水果电池电压与_____有关．（2）为了验证猜想一是否正确，请你设计实验方案________．【答案】水果种类两电极插入水果深度见解答过程【解析】（1）结合实际问题进行合理的猜想如：水果电池电压与水果的种类有关；水果电池电压与电极插入深度有关；水果电池电压与水果的甜度有关等．（2）设计实验方案验证猜想的正确与否．验证电压与水果种类的关系：分别取外形差不多的番茄与橘子，将两极插入水果中相同的深度，用电压表分别测出电压的大小，比较两电压的大小，可验证猜想．验证电压与插入深度的关系；保证两电极的间距相等，两次将电极插入橘子不同的深度，比较两次电压的大小，可得结论，验证猜想．6．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示．（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又熄灭．根据上述现象，你_____（选填“能” 或“不能”）断定这两只小灯泡是串联的，你的依据是_______．（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些．小明猜想灯L2不亮的原因可能是：①灯L2两接线柱CD短路；②灯L2发光太暗，为了验证他的猜想是否正确，小明把灯L2从灯座上拧下来后，发现灯L1仍发光，则他的猜想_______（填序号）是合理的．（3）排除故障后，他用如图方式测量电流，他发现电流表甲和乙的示数分别为0.18A和0.16A，为什么两个电流表示数不同呢？小明认为电流先达到电流表甲，经过灯L2时被消耗了一些，因此到达电流表乙时会少一些．为了验证他的猜想是否正确，以下操作不可行的是________A、将乙电流表用甲电流表代替再测电流B、将L1 L2对调位置C、将甲乙两个电流表的位置对调D、将电源正负极对调．（4）小亮想借助这个装置“探究串联电路电压的特点”，他先将电压表接在L1两端并读出电压表的示数为2.4V；再测L2两端的电压时，他没有拆下电压表，只是将电压表原来接在A接线柱处的导线改接到L2右侧D接线柱上．他的这一操作错误是_______。

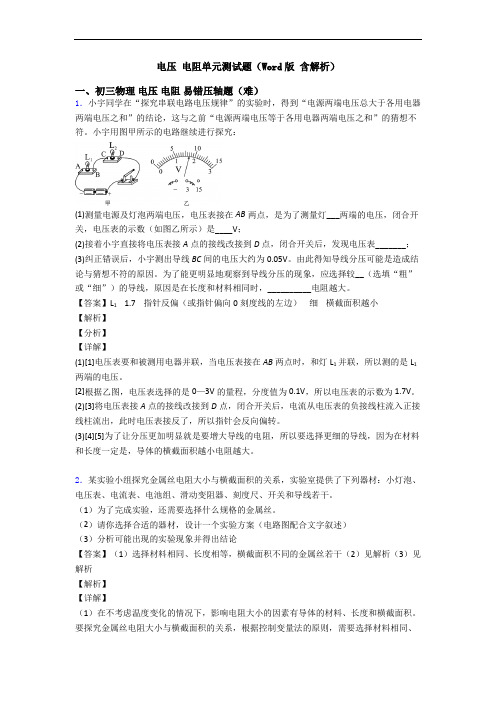

电压电阻单元测试题（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。

小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。

由此得知导线分压可能是造成结论与猜想不符的原因。

为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。

【答案】L1 1.7 指针反偏（或指针偏向0刻度线的左边）细橫截面积越小【解析】【分析】【详解】(1)[1]电压表要和被测用电器并联，当电压表接在AB两点时，和灯L1并联，所以测的是L1两端的电压。

[2]根据乙图，电压表选择的是0—3V的量程，分度值为0.1V，所以电压表的示数为1.7V。

(2)[3]将电压表接A点的接线改接到D点，闭合开关后，电流从电压表的负接线柱流入正接线柱流出，此时电压表接反了，所以指针会反向偏转。

(3)[4][5]为了让分压更加明显就是要增大导线的电阻，所以要选择更细的导线，因为在材料和长度一定是，导体的横截面积越小电阻越大。

2．某实验小组探究金属丝电阻大小与横截面积的关系，实验室提供了下列器材：小灯泡、电压表、电流表、电池组、滑动变阻器、刻度尺、开关和导线若干。

（1）为了完成实验，还需要选择什么规格的金属丝。

（2）请你选择合适的器材，设计一个实验方案（电路图配合文字叙述）（3）分析可能出现的实验现象并得出结论【答案】（1）选择材料相同、长度相等，横截面积不同的金属丝若干（2）见解析（3）见解析【解析】【详解】（1）在不考虑温度变化的情况下，影响电阻大小的因素有导体的材料、长度和横截面积。

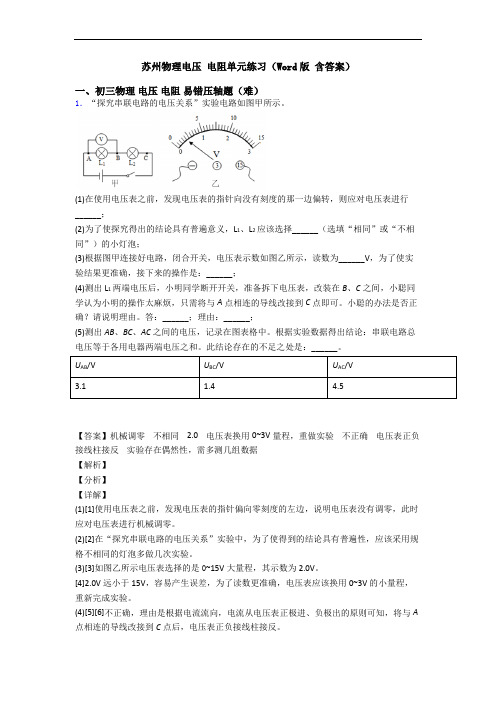

苏州物理电压电阻单元练习（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．“探究串联电路的电压关系”实验电路如图甲所示。

(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。

小聪的办法是否正确？请说明理由。

答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。

根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。

此结论存在的不足之处是：______。

U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。

(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。

(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。

[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。

(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。

(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。

电压 电阻单元测试题（Word 版 含解析）一、初三物理 电压 电阻 易错压轴题（难）1．某同学为了探究“电阻丝的电阻R 与长度L 、横截面积S 和材料的关系”，进行了如下操作：（1）在实验中，先保持电阻丝的横截面积S 和材料不变，探究电阻丝的电阻R 与长度L 的关系，这种方法叫做________法。

（2）为了探究电阻丝的电阻R 与L 的关系，实验室备有以下实验器材：A ．电源E (电压U =1.5V)B ．电流表A 1 (量程 0-100mA)C ．电流表A 2 (量程 0-0.6A)D ．电阻箱R 0(阻值 0~999.9Ω)E.待测电阻丝R (阻值约为10Ω)F.开关一个，导线若干，则：① 为了提高实验的精确程度，在实验中电流表应选的是_______ (选填器材前的字母代号) ② 把电阻丝拉直后，将其两端固定在刻度尺的接线柱a 和b 上，电阻丝上夹一个金属夹 P ，移动金属夹 P 的位置，就可改变接入电路中金属丝的长度 L ，把这些实验器材按图甲连接起来。

闭合开关 S 前，电阻箱的阻值应调整到________Ω。

③ 闭合开关 S 后，将电阻箱调到适当位置不动，多次改变金属夹 P 的位置，得到多组 I 、L 的数据。

根据实验测量数据在坐标平面内，以电流的倒数1I为纵坐标、电阻丝的长度 L 为横坐标，得出图像如图乙所示，根据实验图像说明，横截面积S 相同的同种材料的电阻丝，接入长度L 越长，电流I 越小，电阻R _____________。

④ 该电阻丝 lcm 长度的阻值为 _____Ω【答案】控制变量 B 999.9 越大 0.3【解析】【详解】(1)[1]在实验中，先保持电阻丝的横截面积S 和材料不变，探究电阻丝的电阻R 与长度L 的关系，这种方法叫做控制变量法；(2)[2]由题意可知，当只有待测电阻丝R 接入电路时，电路中的电流最大，大小是1.5V 0.15A 10ΩU I R ===为了提高实验的精确程度，电流表A 2的量程是0到0.6A ，这个精确程度不够好，应该选择电流表A 1，量程是0到100mA ；[3]为了保护电路，闭合开关S 前，电阻箱的电阻值应该调到最大，即调到999.9Ω；[4]从图乙可以看到，接入长度L 越长，1I越大，即电流I 越小，电路中的总电阻越大，而电阻箱阻值大小不变，那么电阻R 越大；[5]当电阻丝0L =时，电流1A 10I =，此时电阻丝接入电路中的阻值大小为0，根据欧姆定律可求得电阻箱大小是00 1.5V 15Ω1A 10U R I === 当电阻丝10cm L =时，电流1A 12I =，此时设电阻丝接入电路中的阻值大小为R ，根据欧姆定律可得 0 1.5V 1A 15Ω12U I R R R ===++ 可求得电阻3ΩR =，即电阻丝10cm L =时，对应电阻3ΩR =；当电阻丝1cm L =时，电阻R 大小符合关系式10cm 1cm 3ΩR= 可求得0.3ΩR =。

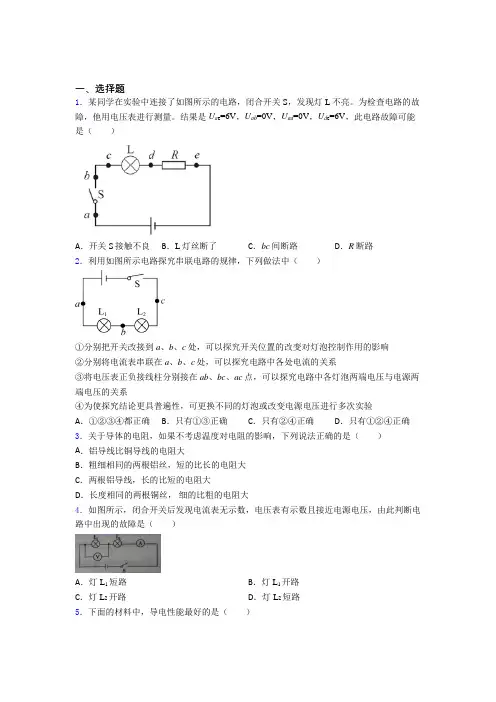

一、选择题1．某同学在实验中连接了如图所示的电路，闭合开关S，发现灯L不亮。

为检查电路的故障，他用电压表进行测量。

结果是U a e=6V，U ab=0V，U ad=0V，U d e=6V，此电路故障可能是（）A．开关S接触不良B．L灯丝断了C．bc间断路D．R断路2．利用如图所示电路探究串联电路的规律，下列做法中（）①分别把开关改接到a、b、c处，可以探究开关位置的改变对灯泡控制作用的影响②分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系③将电压表正负接线柱分别接在ab、bc、ac点，可以探究电路中各灯泡两端电压与电源两端电压的关系④为使探究结论更具普遍性，可更换不同的灯泡或改变电源电压进行多次实验A．①②③④都正确B．只有①③正确C．只有②④正确D．只有①②④正确3．关于导体的电阻，如果不考虑温度对电阻的影响，下列说法正确的是（）A．铝导线比铜导线的电阻大B．粗细相同的两根铝丝，短的比长的电阻大C．两根铝导线，长的比短的电阻大D．长度相同的两根铜丝，细的比粗的电阻大4．如图所示，闭合开关后发现电流表无示数，电压表有示数且接近电源电压，由此判断电路中出现的故障是（）A．灯L1短路B．灯L1开路C．灯L2开路D．灯L2短路5．下面的材料中，导电性能最好的是（）A．锻炼时使用的瑜珈垫B．制作芯片用的硅晶片C．家中电线里的铜芯D．极低温下超导的金属铅6．如图所示的电路，开关S闭合后，两灯均发光，下列说法中正确的是（）A．电压表测的是灯L1两端的电压B．开关断开时电流表无示数但电压表有示数C．电压表测的是灯L2两端的电压D．电压表测的是电源两端的电压7．某校物理兴趣小组设计了一个电子身高测量仪。

0R是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移。

如图的四个电路中，能够实现身高越高，电表示数越大的电路是（）A．B．C．D．8．如图所示的电路，若闭合开关S，则（）A．电流表会被烧坏B．电压表会被烧坏C．两表都不会被烧坏D．两表都会被烧坏9．如图所示，闭合开关S、S1，电路正常工作，再断开S1（）A．R2两端电压变大B．R2两端电压变小C．电流表的示数变大D．电流表的示数变小10．关于导体的电阻，下列说法正确的是（）A．铜导线的电阻比铁导线的电阻小B．当导体两端的电压为零时，导体的电阻也为零C．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻越小，表示导体对电流的阻碍作用越小11．如图所示，闭合开关后，两盏灯均不亮，电流表示数为零，电压表有示数且较大，产生这一现象的原因可能是（）A．1L短路B．1L断路C．2L短路D．2L断路12．下列物理量最接近实际的是（）A．冰箱正常工作时的电流约为1AB．人体的正常体温是100℃C．台灯正常工作时的电压约为380VD．水的比热容约为4.2×102J/（kg·℃）二、填空题13．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，观察电压表指针偏转情况，可知盐水溶液相当于电路中的______，观察电压表的接线和指针偏转可知：锌片是盐水溶液的______极，铜片与电压表之间的导线中，自由电子的运动方向是______(“电压表到铜片”或“铜片到电压表”)。

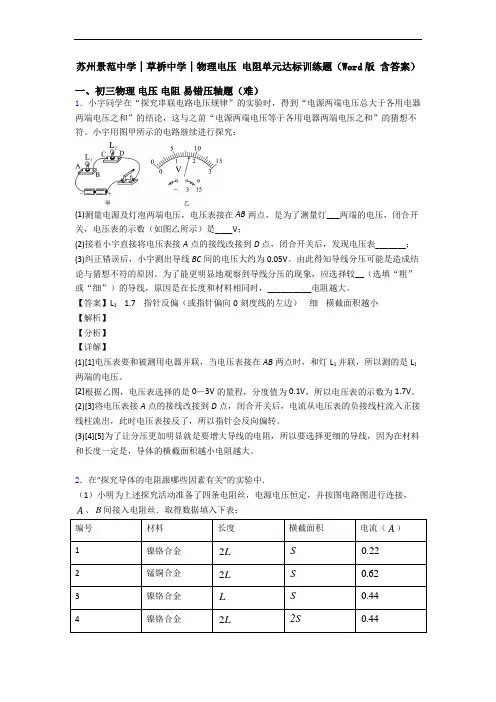

苏州景范中学│草桥中学│物理电压电阻单元达标训练题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。

小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。

由此得知导线分压可能是造成结论与猜想不符的原因。

为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。

【答案】L1 1.7 指针反偏（或指针偏向0刻度线的左边）细橫截面积越小【解析】【分析】【详解】(1)[1]电压表要和被测用电器并联，当电压表接在AB两点时，和灯L1并联，所以测的是L1两端的电压。

[2]根据乙图，电压表选择的是0—3V的量程，分度值为0.1V，所以电压表的示数为1.7V。

(2)[3]将电压表接A点的接线改接到D点，闭合开关后，电流从电压表的负接线柱流入正接线柱流出，此时电压表接反了，所以指针会反向偏转。

(3)[4][5]为了让分压更加明显就是要增大导线的电阻，所以要选择更细的导线，因为在材料和长度一定是，导体的横截面积越小电阻越大。

2．在“探究导体的电阻跟哪些因素有关”的实验中．（1）小明为上述探究活动准备了四条电阻丝，电源电压恒定，并按图电路图进行连接，A、B间接入电阻丝．取得数据填入下表：编号材料长度横截面积电流（A）1镍铬合金2L S0.222锰铜合金2L S0.623镍铬合金L S0.444镍铬合金2L2S0.44（2）该实验通过比较________大小来判断接入A、B间的电阻丝的阻值大小；（3）这个实验的操作一定要小心谨慎，每次要用开关进行________，防止损坏电流表．（4）为了探究“电阻与长度的关系”，应该选用两条电阻丝________（填写所需要材料编号）分别接入A、B进行对比；如果将电阻丝1、2分别接入A、B间，可以探究电阻与________的关系；（5）在实验中发现在接入锰铜合金时，一开始电流到达了0.64A，过一会儿才变为0.62A，这说明导体的电阻与________有关．这个实验中，如果用小灯泡代替电流表，是否可行?答：________ （选填“可行”或“不可行”）【答案】电流试触 1和3 材料温度可行【解析】【分析】【详解】(2) 电源电压恒定，由URI可知，该实验通过比较电流大小来判断接入A、B间的电阻丝的阻值大小；(3)这个实验的操作一定要小心谨慎，每次要用开关进行试触，防止损坏电流表．(4)为了探究“电阻与长度的关系”，应该选用材料相同、横截面积相同的两条电阻丝，分别接入A、B进行对比，1和3就可以满足要求；电阻丝1和2材料不同，长度和横截面积相同，如果将电阻丝1、2分别接入A、B间，可以探究电阻与材料的关系；(5)在实验中发现在接入锰铜合金时，一开始电流到达了0.64A，过一会儿才变为0.62A，这说明导体的电阻与温度有关，温度升高电阻变大，电流变小．这个实验中，如果用小灯泡代替电流表，可行，可以通过观察小灯泡的亮暗比较电流大小，进而比较电阻的大小．3．张峰有一个标准的电压表，它有0~3 V和0~15 V两个量程。

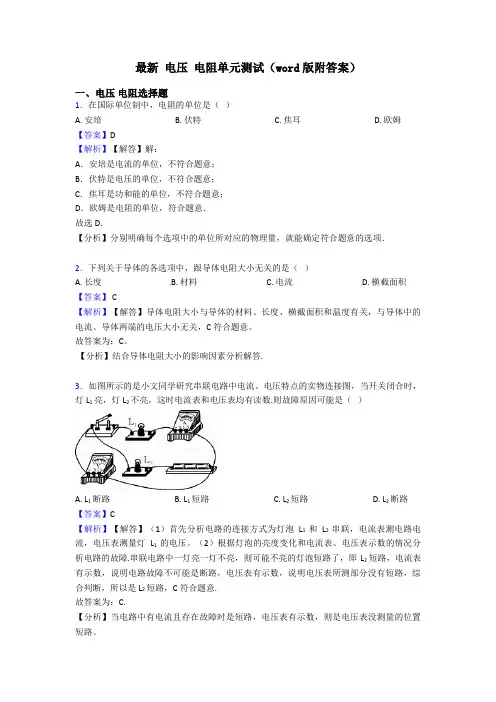

最新电压电阻单元测试（word版附答案）一、电压电阻选择题1．在国际单位制中，电阻的单位是（）A. 安培B. 伏特C. 焦耳D. 欧姆【答案】D【解析】【解答】解：A．安培是电流的单位，不符合题意；B．伏特是电压的单位，不符合题意；C．焦耳是功和能的单位，不符合题意；D．欧姆是电阻的单位，符合题意．故选D．【分析】分别明确每个选项中的单位所对应的物理量，就能确定符合题意的选项．2．下列关于导体的各选项中，跟导体电阻大小无关的是（）A. 长度B. 材料C. 电流D. 横截面积【答案】 C【解析】【解答】导体电阻大小与导体的材料、长度、横截面积和温度有关，与导体中的电流、导体两端的电压大小无关，C符合题意。

故答案为：C。

【分析】结合导体电阻大小的影响因素分析解答.3．如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数.则故障原因可能是（）A. L1断路B. L1短路C. L2短路D. L2断路【答案】C【解析】【解答】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压。

（2）根据灯泡的亮度变化和电流表、电压表示数的情况分析电路的故障.串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路，C符合题意.故答案为：C.【分析】当电路中有电流且存在故障时是短路，电压表有示数，则是电压表没测量的位置短路。

4．下列教材中的探究实验，不需要控制电流一定的是（）A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】 A【解析】【解答】A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A符合同意；B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B不符合题意；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C不符合题意；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D不符合题意．故答案为：A．【分析】（1）控制变量法：在研究和解决问题的过程中，对影响事物变化规律的因素或条件加以人为控制，使其中的一些条件按照特定的要求发生变化或不发生变化，最终解决所研究的问题；（2）探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．5．在如图所示的电路中，电压表测量的是（）A. 灯L1两端的电压B. 灯L2两端的电压C. 电源两端的电压D. 开关S两端的电压【答案】B【解析】【解答】解：本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压．故选B．【分析】电压表的使用规则要求，电压表要与被测电路并联．6．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b点滑动a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示．下列叙述正确的是（）A. 电源电压为14VB. 图乙中dc是表示电压表的示数随电流表示数变化的图线C. 滑片从b点滑动a点的过程中，电路消耗的总功率最大值为D. 滑片在a点时，内电阻R消耗的电能为【答案】 C【解析】【解答】A、滑动变器的滑片P在b点时，电路中的电流最小，此时两个电压表的示数分别为12 V、2 V，则两个电压表的示数之和为；由于电路中滑动变阻器R1、电阻R、R2是串联，此时电源电压一定大于两个电压表的示数之和14 V，A不符合题意；B、滑动变器的滑片P从b点滑到a点的过程中，滑动变阻器连入电路的电阻变小，电路中的电流变大，根据串联电路的分压原理可知：滑动变阻器两端的电压变小，根据欧姆定律可知R2两端的电压变大；所以图乙中dc是表示电压表V1的示数随电流表示数变化的图线，ec是表示电压表V2的示数随电流表示数变化的图线，B不符合题意；C、从“U-I”关系图象可以看出，滑片P在b点时电流I b=1 A，U1=12 V、U2=2 V；滑片P在a 点时电流I a=3 A，U1′=6 V、U2′=6 V；根据欧姆定律和串联电路的电压特点可得电源电压：即：，解得：R=1 Ω，则；所以电路消粍的总功率最大值，C符合题意.D、滑片在a点时，10 s内电阻R消耗的电能：，D不符合题意.故答案为：C.【分析】根据电路的连接和滑片移动情况，判断电表的变化，利用电压、电流图像中的数据计算电阻和电功率.7．如图所示，是标有“6V 3.6W”字样的小灯泡，通过的电流随两端电压变化的关系图线．现将两只此规格的灯泡串联到6V电源的两端，则有关说法正确的是（）A. 每只灯泡的实际电功率为0.9WB. 每只灯泡的实际电阻值为10ΩC. 串联电路的实际电阻值为16ΩD. 串联电路的实际电功率是3W【答案】D【解析】【解答】把这种规格的两只灯泡串联接在6V的电源两端，则每只灯泡分得的电压都为3V，由图象可知，此时电路电流为0.5A，每只灯泡的实际功率：P=U L I=3V×0.5A=1.5W，A不符合题意；串联电路的实际电功率：P总=U总I=6V×0.5A=3W，D符合题意；由I= 可得，每只灯泡的实际电阻值：R L= = =6Ω，B不符合题意；串联电路的实际电阻值：R总= = =12Ω，C不符合题意.故答案为：D．【分析】串联电路中电压的特点：总电压等于各分电压之和，根据坐标图利用欧姆定律和电功率计算公式求电阻和电功率.8．关于电流、电压和电阻，下列说法正确的是（）A. 金属导体中的电流方向与自由电子的定向移动方向相同B. 导体中通过的电流越大，它的电阻越小C. 两灯泡比较，亮度大的灯泡通过的电流大D. 导体两端电压越大，通过该导体的电流就越大【答案】 D【解析】【分析】A、正电荷的定向移动方向是电流的方向，电子带负电，电流方向与电子的定向移动方向相反；B、导体电阻由导体材料、长度、横截面积决定，与通过它的电流无关；C、灯泡的亮度由灯泡的实际功率决定，亮度大的灯泡流过的电流不一定大；D、根据公式I=分析答题．【解答】A、电流的方向与正电荷的定向移动方向相同，电子带负电，金属导体中的电流方向与自由电子的定向移动方向相反，故A错误；B、导体电阻由导体材料、长度、横截面积决定，与通过它的电流无关，故B错误；C、两灯比较，实际功率大的灯泡亮度大，由P=UI知，功率大，可能是电流较大，也可能是电压较大，故C错误；D、导体电阻由导体材料、长度、横截面积决定，当导体电阻一定时，由I=知，导体两端的电压越大，通过该导体的电流越大，故D正确；故选D．【点评】本题考查了电流的方向、影响导体电阻大小的因素、影响灯泡亮度的因素、对欧姆定律的理解等问题，是一道基础题．9．小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。

电压电阻单元测试题(含答案)经典一、电压电阻选择题1．一节新干电池的电压为（）A. 1.5伏B. 3伏C. 24伏D. 220伏【答案】 A【解析】【解答】解：一节干电池的电压为1.5V，故A正确、BCD错误．故选A．【分析】根据一节干电池的电压进行解答．2．如图所示，当开关S闭合后，电压表V2示数为10 V，电压表V1示数为8 V，若电源电压为15 V，则灯L2两端电压为（）A. 2 VB. 3 VC. 5 VD. 7 V【答案】 B【解析】【解答】根据电路图，电压表V1测量L1和L2，电压表V2测量L2和L3，则L3的电压为15V-10V=5V，L2的电压为8V-5V=3V，B符合题意。

故答案为：B.【分析】根据串联电路中总电压等于各用电器电压之和计算各用电器的电压。

3．下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是（）A. 测量小灯泡发光时的电功率B. 测量小灯泡发光时的电阻C. 研究小灯泡的亮度与其两端电压大小的关系D. 验证欧姆定律【答案】 D【解析】【解答】解：A、测量小灯泡发光时的电功率，故A不符合题意；B、测量小灯泡发光时的电阻，故B不符合题意；C、研究小灯泡的亮度与其两端电压大小的关系，故C不符合题意；D、验证电流与电压的关系用保证电阻不变，故D符合题意。

故选D。

【分析】（1）测量小灯泡发光时的电功率、测量小灯泡发光时的电阻的电路图及物理量是相同的，知识原理不同；测量小灯泡发光时的电功率的原理：P=UI，测量小灯泡发光时的电阻的原理：I=;（2）研究小灯泡的亮度与其两端电压大小的关系：当灯泡的两端电压增大时其亮度增大。

（3）验证欧姆定律采用控制变量法：①验证电流与电压的关系用保证电阻不变，②验证电流与电阻的关系用保证电压不变。

4．如图所示，开关S闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现U AC=3.0V，U AB=0V，U BC=3.0V．则电路故障可能是（）A. 灯 L 断路B. 开关S 断路C. 滑动变阻器R短路D. 灯L短路或滑动变阻器R 断路【答案】D【解析】【解答】解：串联电路中电灯不亮，则可能是某处断路或电灯短路，用电压表测检测电路故障，断路位置为电源电压，电路完好的示数为零；由题意可知，U AC=3.0V，故A点与电源正极相连、C点与电源负极相连；U AB=0V，如果灯泡短路，则AB两点间电压为零；U BC=3.0V，说明c点与电源负极相连，B点通过灯泡、电阻、开关与电源正极相连，故BC 间发生断路，即变阻器R断路；故电路故障为灯L短路或滑动变阻器R断路．故选D．【分析】在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．5．下列关于导体电阻的说法中，正确的是（）A. 粗导线的电阻一定比细导线的电阻小B. 导体中没有电流通过，导体就没有电阻C. 一根金属丝被均匀拉长后，它的电阻变大D. 电阻是导体本身的一种性质，任何情况下导体的电阻都不可能为零【答案】 C【解析】【解答】解：A、导体的电阻与导体的材料、长度和横截面积有关，只比较导线的粗细无法确定电阻的大小，A不符合题意；B、电阻是导体对电流的阻碍作用，是导体本身的一种属性；其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关，B不符合题意；C、金属丝被均匀拉长后，长度变长，横截面积变小，电阻变大，C符合题意；D、电阻是导体的一种属性，其大小除与导体的材料、长度、横截面积有关外，还受温度影响，当温度足够低时，电阻会变为零，成为超导体，D不符合题意。

苏州景范中学│草桥中学│物理第十四章欧姆定律单元达标训练题（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．有一只阻值未知的定值电阻R x和一只标有“2.5V”的小灯泡L：(1)图甲是用伏安法测定值电阻R x阻值的实物电路。

电源电压恒为3V，滑动变阻器R1的最大阻值为10Ω：①请用笔画线代替导线将图甲的实验电路补充完整；（________）②电路正确连接闭合开关后，发现仅有一只电表指针明显偏转，造成该现象的原因可能是_____；A．R1断路 B．R x断路 C．开关短路 D．R x短路③故障排除后，移动滑动变阻器滑片P，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=_____Ω；④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有_____（填序号）；实验序号电压U/V电流I/A10.80.22 1.60.43 2.40.6(2)小华利用如图丙所示电路，巧测出小灯泡L的额定功率。

两只滑动变阻器R1和R2的最大阻值分别为10Ω和20Ω，电源电压恒定。

请完成实验步骤：①闭合开关S 、S 2，断开S 1，______，调节滑动变阻器R 2的滑片P ，使电压表的示数为2.5V ；②断开开关S 2，闭合S 、S 1，调节________的滑片P ，使电压表的示数仍为2.5V ； ③保持滑动变阻器R 1的滑片P 不动，将滑动变阻器R2的滑片P 移到最左端，读出电压表的示数为2.7V ，再将R 2的滑片P 移到最右端，读出电压表的示数0.9V ； ④小灯泡的额定功率为_____W 。

【答案】BD 4 1 滑动变阻器R 1滑片移至最左端滑动变阻器R 1 0.625 【解析】 【分析】 【详解】(1)①[1]滑动变阻器R 1与R x 串联接入电路中，因为已经将右端的上接线柱接入了电路中，要使滑动变阻器能保护电路，必须将一个下接线柱接入电路中，比如左下接线柱；因为电源电压恒为3V ，电压表测R x 两端电压，要与R x 并联，并选择0～3V 的小量程。

苏州景城学校物理电功率单元测试题（Word版含解析）一、初三物理电功率易错压轴题（难）1．（5）待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律I=UR可知，电路的电流变大，根据U=IR得到待测电阻的电压变大，由串联电路电压的规律可知，变阻器两个的电压变小，根据绘制的如图丁所示的U-I图象可知，电压表并联在变阻器的两端了；由图乙可知，当电流I1=0.1A时，变阻器两端的电压U1=2V，当电流I2=0.2A时，变阻器两端的电压U2=1V，设电源电压为U，由串联电路电压的规律和欧姆定律可知，1212=U U U URI I--=，即2V1V=0.1A0.2AU U--，U=3V，待测电阻：113V2V=0.1AU URI--==10Ω．小明同学为了“测量小灯泡的电功率”，准备有如下器材：电源(电压6V，保持不变)，小灯泡(额定电压3.8V，电阻约为20Ω)，滑动变阻器A“10Ω1A”，滑动变阻器B“20Ω 1A”，电压表(量程为0-3V、0-15V)、电流表(量程为0-0.6A、0~3A)各一个，开关一个，导线若干。

(1)要完成此实验应该选择滑动变阻器__________(填“A”或“B”)较为合适；(2)他在连线的过程中发现电压表的0-15V量程已坏，要想测小灯泡的额定功率，请你补充完成图中的实验电路的设计；_________(3)他连接好电路后，闭合开关S，移动滑动变阻器滑片时发现灯泡亮度较暗且不变，且两表示数也不变，出现此现象的原因是_____________。

【答案】B 滑动变阻器接的是两个下面的接线柱【解析】【分析】【详解】(1)[1]在实验中，小灯泡与变阻器是串联，当小灯泡正常发光时，变阻器两端的电压U1=U-U L=6V-3.8V=2.2V据串联电路的特点有L1L1UUR R=，13.8V 2.2V20ΩR=此时，变阻器接入电路的阻值R1=11.5Ω所以应选择滑动变阻器B较为合适。

一、选择题1．下列关于汽车的说法正确的是（ ）A ．汽车的两盏前大灯是串联的B ．LED 车灯主要是由半导体材料制成的C ．油箱的汽油用去一半后，热值减少一半D ．内燃机使用的燃料热值越大，效率越高2．关于导体的电阻，下列说法正确的是（ ）A ．导体容易导电说明它对电流没有任何阻碍作用B ．导体的电阻越大，通过它电流就一定越小C ．导体的电阻与加在它两端的电压及通过它的电流无关D ．依U R I可知导体的电阻由它两端的电压和通过它的电流共同决定 3．下列关于电压的说法正确的是（ ） A ．只要有电压就一定能形成电流B ．电压是使自由电荷发生定向移动形成电流的原因C ．对人体的安全电压为36VD ．一节干电池的电压为2V4．小明连接了如图所示的电路，下列对电路的分析错误的是（ ）A ．1L 与2L 并联B ．电流表1A 测量的是2L 的电流C ．电流表2A 测量的是电路的总电流D ．电压表V 只能测出1L 的电压5．如图所示是一种测定油箱内油量的装置，其中 R 是滑动变阻器的电阻片，当油量减少时，滑动变阻器的滑片P 向上移动，则电路中（ ）A ．滑动变阻器的电阻减小，电流减小B ．滑动变阻器的电阻增大，电流增大C ．电路中的总电阻减小，电流增大D ．电路中的总电阻增大，电流减小6．下列关于实验仪器的使用方法，正确的是（）A．不允许不经过用电器而把电压表直接接在电源两极上B．使用电流表时，可以将它直接接在电源两极上C．测量电流之前要先试触电流表较大量程，防止被测电流超过它的量程D．滑动变阻器必须并联在电路中，连接时应注意“一上一下”连接接线柱7．如图所示，闭合开关S、S1，电路正常工作，再断开S1（）A．R2两端电压变大B．R2两端电压变小C．电流表的示数变大D．电流表的示数变小8．如图所示，电源电压是5V并保持不变。

开关S闭合后电压表的示数为3V，则（）A．L1两端的电压为3VB．L2两端的电压为2VC．若只将电压表的接线柱b改接到c时，示数将变为2VD．若只将电压表的接线柱a改接到c时，示数将变为5V9．下列说法正确的是（）A．人的安全电压小于36VB．汽油机做功冲程能量是从机械能转化成内能C．沿海地区冬暖夏凉，是因为水的密度大D．摩擦起电的实质是电子的转移10．如图所示，闭合开关后，两盏灯均不亮，电流表示数为零，电压表有示数且较大，产生这一现象的原因可能是（）A．1L短路B．1L断路C．2L短路D．2L断路11．如图所示的串联电路中，“○”处可以连接电流表或电压表测量电路中的电流或电压，则以下对“○”处判断正确的是（）A．a为电流表，b为电压表B．a为电压表，b为电流表C．a和b都是电流表D．a和b都是电压表12．如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联B．电流表A1测的是灯L1的电流C．电流表A2测的是灯L2的电流D．电压表不能测出灯L1两端的电压二、填空题13．在“探究影响导体电阻大小的因素”的实验中，小亮同学利用同一种合金材料制成的a、b、c三条电阻丝进行实验，a、b长度相同，b、c粗细相同，如图1所示。

一、选择题1．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为（）A．4：1B．1：4C．5：1D．1：52．下列数据中最符合实际情况的是（）A．家用电风扇的额定功率约为80WB．正常工作的家用电冰箱的电流约为5AC．对人体的安全电压是220VD．人体的电阻约为10Ω3．如图所示电路，电源电压为3V，当开关S闭合后，两盏灯都不发光且电压表的示数为3V，产生这一现象的原因可能是（）A．灯泡L2处短路B．灯泡L1处短路C．灯泡L1处断路D．灯泡L2处断路4．关于导体的电阻，下列说法正确的是（）A．导体容易导电说明它对电流没有任何阻碍作用B．导体的电阻越大，通过它电流就一定越小C．导体的电阻与加在它两端的电压及通过它的电流无关D．依URI可知导体的电阻由它两端的电压和通过它的电流共同决定5．如图是一种测定油箱内油量的装置。

其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。

电路中的电流表上面一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的测量体积数，就可以直接读出油箱中的油量。

下列说法正确的是（）A．图中的电流表可以换成电压表，同样可以测量油箱中的油量B．油量的零刻线对应电流表零刻线的位置C．当油箱内油面下降时，电流表示数会变小D．当油箱内油面上升时，滑动变阻器接入的电阻会变大6．如图所示，当开关S闭合后，灯泡L1、L2均发光，电压表､电流表均有示数。

一段时间后，发现两灯都熄灭，电流表和电压表示数均变为零，原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路7．在如图所示的电路中，电源电压保持不变。

若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（）A．1︰3 B．3︰1 C．3︰4 D．4︰38．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。

苏州景城学校物理电流和电路单元测试题（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。

经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。

③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．【答案】A灯泡断路移动滑动变阻器0.8【解析】（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。

一、选择题1．关于电流表和电压表的使用，下列说法错误的是（）A．两表都不能将两接线柱直接接到电源的两极上B．使用前都应检查指针是否指零C．若有两个量程，一般都先用大量程“试触”D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出A解析：AA．电流表的内阻非常小，直接接在电源两端，会损坏电流表，而电压表的内阻非常大，可直接接在电源两端，测量电源的电压，故A错误，符合题意；B．使用前，电流表和电压表都得调零，要不会影响读数，故B正确，不符合题意；C．在测量之前，先用试触法选定量程，而试触时先用大量程，如果指针偏转太小，则选用小量程，若用小量程试触，有可能会损坏电表，故C正确，不符合题意；D．两种电表在接入电路时，都应让电流从正接线柱流入，从负接线柱流出，故D正确，不符合题意。
