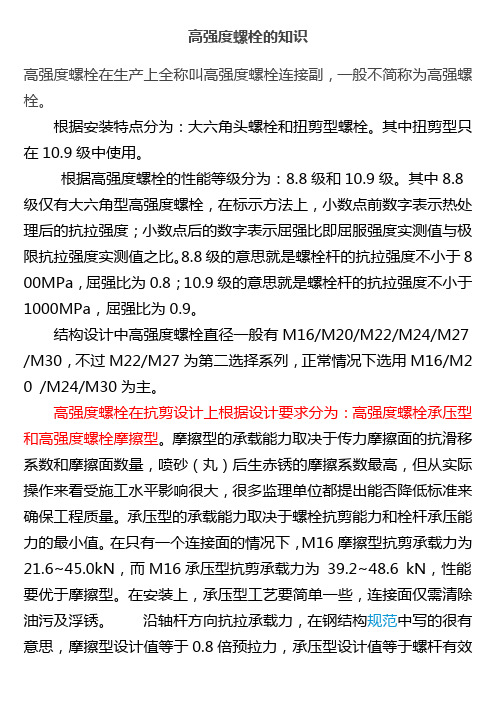

高强度螺栓的知识高强度螺栓在生产上全称叫高强度螺栓连接副，一般不简称为高强螺栓。
根据安装特点分为：大六角头螺栓和扭剪型螺栓。
其中扭剪型只在10.9级中使用。
根据高强度螺栓的性能等级分为：8.8级和10.9级。
其中8.8级仅有大六角型高强度螺栓，在标示方法上，小数点前数字表示热处理后的抗拉强度；小数点后的数字表示屈强比即屈服强度实测值与极限抗拉强度实测值之比。
8.8级的意思就是螺栓杆的抗拉强度不小于800MPa，屈强比为0.8；10.9级的意思就是螺栓杆的抗拉强度不小于1000MPa，屈强比为0.9。
结构设计中高强度螺栓直径一般有M16/M20/M22/M24/M27/M30，不过M22/M27为第二选择系列，正常情况下选用M16/M20 /M24/M30为主。
高强度螺栓在抗剪设计上根据设计要求分为：高强度螺栓承压型和高强度螺栓摩擦型。
摩擦型的承载能力取决于传力摩擦面的抗滑移系数和摩擦面数量，喷砂（丸）后生赤锈的摩擦系数最高，但从实际操作来看受施工水平影响很大，很多监理单位都提出能否降低标准来确保工程质量。
承压型的承载能力取决于螺栓抗剪能力和栓杆承压能力的最小值。
在只有一个连接面的情况下，M16摩擦型抗剪承载力为21.6~45.0kN，而M16承压型抗剪承载力为 39.2~48.6 kN，性能要优于摩擦型。
在安装上，承压型工艺要简单一些，连接面仅需清除油污及浮锈。
沿轴杆方向抗拉承载力，在钢结构规范中写的很有意思，摩擦型设计值等于0.8倍预拉力，承压型设计值等于螺杆有效面积乘以材料抗拉强度设计值，看起来似乎有很大区别，实际上两个值基本一致，我一直不太明白规范为什么要这么写，采用的都是同一种材料为何要用两种表达方式计算同一个数值？在同时承受剪力和杆轴方向拉力时，摩擦型要求是螺栓承受的剪力与受剪承载力之比加上螺杆承受轴力与受拉承载力应力比之和小于1.0，承压型要求是螺栓承受的剪力与受剪承载力之比的平方加上螺杆承受轴力与受拉承载力比的平方之和小于1.0，也就是说在同种荷载组合情况下，相同直径的承压型高强度螺栓在设计上的安全储备要高于摩擦型高强度螺栓的。
高强度螺栓定义及表示方法带M字头的都是螺栓，并非专指高强螺栓。
一般的六角头螺栓的标定一边为下述格式M30*300-10.9-tZn其中M30标示螺纹规格，也就是螺纹外径为30mm，300为螺栓可用长度，也就是公称长度，10.9级标示螺栓的使用性能等级，tZn为表面处理方式。
其他的形式的螺栓也有其自己的的表达方法，不过一般带螺纹的都要以"M"开头，螺母也一样。
重点讲性能等级。
螺栓的性能等级从小到大分为3.6、4.6、4.8、5.6、5.8、6.8、8.8、10.9、12.9这么多等级。
这种标记方法意思以10.9为例10标示该螺栓抗拉强度的1/100，也就是说该等级螺栓的抗拉强度必须达到1000MPa等级，实际可能高于1000MPa。
GB/T3098.1规定该等级螺栓的最小抗拉强度必须要大于1040MPa。
小数点后面的标示屈强比，也就是螺栓的（屈服强度/抗拉强度）=0.9即屈服强度=1000*0.9=900MPa，该等级螺栓的屈服强度必须要高于900MPa才算合格。
通常我们将8.8、10.9、12.9这三个等级的螺栓称为高强螺栓。
要注意的是，GB/T3098.1中对这三个等级的螺栓都没有给出屈服强度的具体数值，这是因为对高强螺栓而言0.8、0.9都是该等级所规定的最小屈强比，由于高强螺栓都用于非常重要的链接，市面上没有现货出售，必须向螺栓生产厂家预定，因此具体的屈强比一般都是由购买方提出具体数值来生产的。
螺栓强度等级标记代号由“•”隔开的两部分数字组成。
标记代号中“•”前数字部分的含义表示公称抗拉强度，如4.8级的“4”表示公称抗拉强度400N/MM2 的1/100。
标记代号中“•”和点后数字部分的含义表示屈强比，即公称屈服点或公称屈服强度与公称抗拉强度之比。
如4.8级产品的屈服点为320 N/mm2。
碳钢：公制螺栓机械性能等级可分为：3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8 8.8级螺栓的前一个8的含义是每平方毫米的抗拉强度是800牛也就是80公斤的拉力，后一个八的意思是8.8级产品的屈服点为6400N/mm2至于8.8s是高强钢螺栓，与普通8.8级螺栓的区别是安装时需加载一定预紧力，不可重复使用。

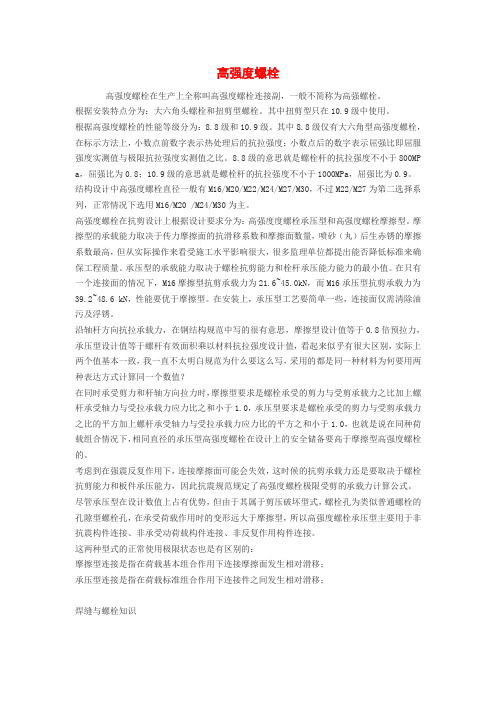

高强度螺栓高强度螺栓在生产上全称叫高强度螺栓连接副，一般不简称为高强螺栓。
根据安装特点分为：大六角头螺栓和扭剪型螺栓。
其中扭剪型只在10.9级中使用。
根据高强度螺栓的性能等级分为：8.8级和10.9级。
其中8.8级仅有大六角型高强度螺栓，在标示方法上，小数点前数字表示热处理后的抗拉强度；小数点后的数字表示屈强比即屈服强度实测值与极限抗拉强度实测值之比。
8.8级的意思就是螺栓杆的抗拉强度不小于800MP a，屈强比为0.8；10.9级的意思就是螺栓杆的抗拉强度不小于1000MPa，屈强比为0.9。
结构设计中高强度螺栓直径一般有M16/M20/M22/M24/M27/M30，不过M22/M27为第二选择系列，正常情况下选用M16/M20 /M24/M30为主。
高强度螺栓在抗剪设计上根据设计要求分为：高强度度螺栓承压型和高强度螺栓摩擦型。
摩擦型的承载能力取决于传力摩擦面的抗滑移系数和摩擦面数量，喷砂（丸）后生赤锈的摩擦系数最高，但从实际操作来看受施工水平影响很大，很多监理单位都提出能否降低标准来确保工程质量。
承压型的承载能力取决于螺栓抗剪能力和栓杆承压能力能力的最小值。
在只有一个连接面的情况下，M16摩擦型抗剪承载力为21.6~45.0kN，而M16承压型抗剪承载力为39.2~48.6 kN，性能要优于摩擦型。
在安装上，承压型工艺要简单一些，连接面仅需清除油污及浮锈。
沿轴杆方向抗拉承载力，在钢结构规范中写的很有意思，摩擦型设计值等于0.8倍预拉力，承压型设计值等于螺杆有效面积乘以材料抗拉强度设计值，看起来似乎有很大区别，实际上两个值基本一致，我一直不太明白规范为什么要这么写，采用的都是同一种材料为何要用两种表达方式计算同一个数值？在同时承受剪力和杆轴方向拉力时，摩擦型要求是螺栓承受的剪力与受剪承载力之比加上螺杆承受轴力与受拉承载力应力比之和小于1.0，承压型要求是螺栓承受的剪力与受剪承载力之比的平方加上螺杆承受轴力与受拉承载力应力比的平方之和小于1.0，也就是说在同种荷载组合情况下，相同直径的承压型高强度螺栓在设计上的安全储备要高于摩擦型高强度螺栓的。
一、螺栓的分类普通螺栓一般为4.4级、4.8级、5.6级和8.8级。
高强螺栓一般为8.8级和10.9级，其中10.9级居多。
二、高强度螺栓的概念根据高强度螺栓的性能等级分为：8.8级和10.9级。
其中8.8级仅有大六角型高强度螺栓，在标示方法上，性能等级小数点前的数字代表材料公称抗拉强度σb的1%，小数点后的数字代表材料的屈服强度σs与公称抗拉强度之比的10倍。
M20螺栓8.8性能等级公称抗拉强度σb=800MPa，最小抗拉强度σb=830MPa。
公称屈服强度σs=640 ，最小屈服强度σs=660。
（另外一种解释：小数点前数字表示热处理后的抗拉强度；小数点后的数字表示屈强比即屈服强度实测值与极限抗拉强度实测值之比。
8.8级的意思就是螺栓杆的抗拉强度不小于800MPa，屈强比为0.8；10.9级的意思就是螺栓杆的抗拉强度不小于1000MPa，屈强比为0.9。
）抗拉强度也叫强度极限指材料在拉断前承受最大应力值，当钢材屈服到一定程度后，由于内部晶粒重新排列，其抵抗变形能力又重新提高，此时变形虽然发展很快，但却只能随着应力的提高而提高，直至应力达最大值。
此后，钢材抵抗变形的能力明显降低，并在最薄弱处发生较大的塑性变形，此处试件截面迅速缩小，出现颈缩现象，直至断裂破坏。
三、计算方法钢材受拉断裂前的最大应力值称为强度极限或抗拉强度。
F=σs*A，其中F为拉力（许用载荷），σs为材料抗拉强度，A为有效面积，有效面积为螺栓有效长度上直径最小处的横截面积。
M20的有效直径为Φ17，M20的有效横截面积为227mm^2 。
8.8级M20最小抗拉强度σb=830MPaF=830*227=188410N=188.41KN所以M20螺栓8.8性能等级最小抗拉力为188.41KN。
文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。
现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。
螺栓强度等级划分
强度等级是根据力学性能划分的。
依相关标准，螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如：
性能等级4.6级的螺栓，其含义是：
1、螺栓材质公称抗拉强度达400MPa级；
2、螺栓材质的屈强比值为0.6；
3、螺栓材质的公称屈服强度达400×0.6=240MPa级
性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：
1、螺栓材质公称抗拉强度达1000MPa级；
2、螺栓材质的屈强比值为0.9；
3、螺栓材质的公称屈服强度达1000×0.9=900MPa级
螺栓：机械零件，配用螺母的圆柱形带螺纹的紧固件。
由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。
高强度螺栓
用高强度钢制造的，或者需要施以较大预紧力的螺栓，皆可称为高强度螺栓。
高强度螺栓多用于桥梁、钢轨、高压及超高压设备的连接。
这种螺栓的断裂多为脆性断裂。
应用于超高压设备上的高强度螺栓，为了保证容器的密封，需要施以较大的预应力。
普通螺栓强度等级
摘要：
1.普通螺栓强度等级的划分
2.普通螺栓强度等级的表示方法
3.高强度螺栓与普通螺栓的区别
4.不锈钢螺栓的强度等级及其判定标准
正文：
一、普通螺栓强度等级的划分
普通螺栓的强度等级根据螺栓原材料的硬度、扛拉力、屈强度进行划分。
根据国家标准，普通螺栓的强度等级包括3.6 级、4.6 级、4.8 级、5.6 级、6.8 级、8.8 级、9.8 级、10.9 级、12.9 级等10 余个等级。
其中，8.8 级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓；其余通称为普通螺栓。
二、普通螺栓强度等级的表示方法
普通螺栓强度等级的表示方法通常由两部分数字组成，分别表示螺栓材料的公称抗拉强度和屈服强度。
例如，4.8 级螺栓表示螺栓的公称抗拉强度为400MPa，屈服强度为80MPa。
三、高强度螺栓与普通螺栓的区别
高强度螺栓与普通螺栓的主要区别在于材质、强度和应用场合。
高强度螺栓采用高强度钢制造，需要施加较大的预紧力，具有更高的抗拉强度和屈服强度。
高强度螺栓连接具有施工简单、受力性能好、可拆换、耐疲劳、以及在动
力荷载作用下不致松动等优点，广泛应用于桥梁、钢轨、高压及超高压设备的连接。
而普通螺栓强度相对较低，通常用于一般的结构连接。
四、不锈钢螺栓的强度等级及其判定标准
不锈钢螺栓的强度等级主要根据其材质进行划分，包括奥氏体不锈钢、铁素体不锈钢、马氏体不锈钢、沉淀硬化不锈钢等。
不锈钢螺栓的选用需要综合考虑其材质、强度等级、应用场合等因素。
高强度螺栓级别分类长度=连接板层总厚+紧固长度加长值+螺母公称厚度+垫圈个数*垫圈厚度+3*螺纹螺距高强螺栓就是高强度的螺栓,属于一种标准件.高强螺栓主要应用在钢结构工程上,用来连接钢结构钢板的连接点.高强螺栓分为扭剪型高强螺栓和大六角高强螺栓,大六角高强螺栓属于普通螺丝的高强度级,而扭剪型高强螺栓则是大六角高强螺栓的改进型,为了更好施工.高强螺栓的施工必须先初紧后终紧,初紧高强螺栓需用冲击型电动扳手或扭矩可调电动扳手;而终紧高强螺栓有严格的要求,终紧扭剪型高强螺栓必须用扭剪型电动扳手,终紧扭矩型高强螺栓必须用扭矩型电动扳手.大六角强螺栓由一个螺栓，一个螺母，两个垫圈组成。
扭剪型高强螺栓由一个螺栓，一个螺母，一个垫圈组成等级。
碳钢：公制螺栓机械性能等级可分为：3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9共10个性能等级。
不锈钢分为60,70,80( 奥氏体)；50,70,80,110(马氏体)；45,60（铁氏体）三类。
高强度螺栓连接具有安装简便、迅速、能装能拆和承压高、受力性能好、安全可靠等优点。
它的特点是：（1）改善结构受力情况。
采用摩擦型高强度螺栓连接所受的力靠钢板表面的磨擦力传递，传递力的面积大、应力集中现象得到改善，提高了构件的疲劳强度。
（2）螺栓用量少。
高强度螺栓承载能力大、一个直径d＝22 mm的40硼钢高强度螺栓的承载能力为：而一个23 mm直径的普通铆钉的抗剪强度为：可见高强度螺栓的承载能力比铆钉高约18％、在受力相同的情况下，高强度螺栓的数量相对比铆钉数量少。
因此节点拼接板的几何尺寸就小，可以节省钢材。
（3）加快施工进度。
高强度螺栓施工简便，对于一个不熟悉高强度螺栓施工的工人，只要经过简单的培训，就可以上岗操作。
（4）在钢结构运输过程中不易松动，且在使用中减少维护工作量。
如果发生松动即可个别更换，不影响其周围螺栓的连接。
（5）施工劳动条件好，而且栓孔可在工厂一次成型，省去二次扩孔的工序。
钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如：性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9GPa8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）如4.8级则此螺栓的抗拉强度为：400MPa屈服强度为：400*8/10=320MPa连杆螺栓断裂的原因柴油机的连杆螺栓是一次性使用的，不允许重复使用。
如果重复使用连杆螺栓，由于受力较大，螺栓拉长，极易造成轴瓦由于螺栓紧固力量不足而发生滚瓦烧瓦事故;同时由于紧固力量不足，轴瓦和曲轴轴颈的配合间隙增大，导致机油压力低，造成轴瓦的过度磨损而出现烧瓦事故。
柴油机系高强化柴油机，连杆受冲击负荷较大，较普通的柴油机大许多，连杆螺栓重复使用极易导致断裂，打坏发动机气缸体，导致发动机报废。
有的单位虽然更换了连杆螺栓，也出现了断裂故障，有个别的发动机在运行中连杆螺栓突然断裂。
带M字头的都是螺栓，并非专指高强螺栓。
一般的六角头螺栓的标定一边为下述格式
M30*300-10.9-tZn
其中M30标示螺纹规格，也就是螺纹外径为30mm，300为螺栓可用长度，也就是公称长度，10.9级标示螺栓的使用性能等级，tZn为表面处理方式。
其他的形式的螺栓也有其自己的的表达方法，不过一般带螺纹的都要以"M"开头，螺母也一样。
重点讲性能等级。
螺栓的性能等级从小到大分为3.6、4.6、4.8、5.6、5.8、6.8、8.8、10.9、12.9这么多等级。
这种标记方法意思以10.9为例
10标示该螺栓抗拉强度的1/100，也就是说该等级螺栓的抗拉强度必须达到1000MPa等级，实际可能高于1000MPa。
GB/T3098.1规定该等级螺栓的最小抗拉强度必须要大于1040MPa。
小数点后面的标示屈强比，也就是螺栓的（屈服强度/抗拉强度）=0.9
即屈服强度=1000*0.9=900MPa，该等级螺栓的屈服强度必须要高于900MPa才算合格。
通常我们将8.8、10.9、12.9这三个等级的螺栓称为高强螺栓。
要注意的是，GB/T3098.1中对这三个等级的螺栓都没有给出屈服强度的具体数值，这是因为对高强螺栓而言0.8、0.9都是该等级所规定的最小屈强比，由于高强螺栓都用于非常重要的链接，市面上没有现货出售，必须向螺栓生产厂家预定，因此具体的屈强比一般都是由购买方提出具体数值来生产的。
螺栓强度等级标记代号由“•”隔开的两部分数字组成。
标记代号中“•”前数字部分的含义表示公称抗拉强度，如4.8级的“4”表示公称抗拉强度400N/MM2 的1/100。
标记代号中“•”和点后数字部分的含义表示屈强比，即公称屈服点或公称屈服强度与公称抗拉强度之比。
如4.8级产品的屈服点为320 N/mm2。
碳钢：公制螺栓机械性能等级可分为：3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8
8.8级螺栓的前一个8的含义是每平方毫米的抗拉强度是800牛也就是80公斤的拉力，后一个八的意思是8.8级产品的屈服点为6400N/mm2
至于8.8s是高强钢螺栓，与普通8.8级螺栓的区别是安装时需加载一定预紧力，不可重复使用。
螺栓概念螺栓：由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。
