离心压缩机原理及结构

离心式制冷压缩机结构离心式制冷压缩机是一种常见的制冷设备，广泛应用于工业、商业和家用领域。

它采用离心式压缩机的结构，具有高效、稳定的特点。

本文将从离心式制冷压缩机的结构、工作原理和应用领域三个方面进行介绍。

一、离心式制冷压缩机的结构离心式制冷压缩机主要由压缩机本体、电动机、冷凝器、膨胀阀和蒸发器等组成。

其中，压缩机本体是离心式制冷压缩机的核心部件，负责将低温低压的气体吸入，压缩成高温高压的气体，然后通过冷凝器散热，使气体冷却并变为液体。

离心式制冷压缩机的电动机负责带动压缩机本体的运转，提供所需的动力。

冷凝器是将高温高压的气体冷却成液体的部件，通过散热器散热，使气体冷却并凝结成液体。

膨胀阀负责控制制冷剂的流量，使其在通过蒸发器时发生蒸发，吸收热量从而降低温度。

蒸发器则是制冷系统中的换热器，通过与空气或水接触，将制冷剂的热量传递给外界。

二、离心式制冷压缩机的工作原理离心式制冷压缩机的工作原理是基于离心力的作用。

当电动机启动后，通过带动压缩机本体的转子高速旋转，使气体在离心力的作用下被压缩。

离心力使气体向外扩散，增加了气体的压力和温度。

随后，高温高压的气体进入冷凝器，通过与外界的换热器接触，使气体冷却并凝结成液体。

冷凝后的液体制冷剂通过膨胀阀控制流量，进入蒸发器。

在蒸发器中，制冷剂发生蒸发，吸收外界的热量，从而降低温度。

蒸发后的制冷剂再次进入压缩机本体，循环往复进行制冷过程。

三、离心式制冷压缩机的应用领域离心式制冷压缩机由于其高效、稳定的特点，在各个领域都有广泛的应用。

在工业领域，离心式制冷压缩机常用于大型制冷设备，如冷库、冷藏车等。

它可以快速降低温度，确保冷藏食品的质量和安全。

在商业领域，离心式制冷压缩机常用于商业中央空调系统。

它可以满足大面积空间的冷却需求，提供舒适的室内环境。

在家用领域，离心式制冷压缩机广泛应用于家用空调和冰箱等家电产品。

它具有高效节能、制冷效果好的特点，可以满足人们对于舒适生活和食品储存的需求。

离心压缩机工作原理及结构离心压缩机是机械工程中的重要组成部分，广泛应用于工业和科学领域。

它的主要功能是提高气体压力，以便在各种工艺流程中满足气体传输和压缩的需求。

一、离心压缩机的工作原理离心压缩机的工作原理基于牛顿的第二定律，即“力等于质量乘以加速度”。

在离心压缩机中，工作气体在旋转的叶轮上受到离心力的作用，使得气体分子获得速度并具有能量。

随着叶轮的进一步转动，气体的速度逐渐减小，动能转化为压力能，从而提高气体的压力。

二、离心压缩机的结构离心压缩机主要由以下几个部分组成：1、转子：包括电机、主轴、叶轮等部件，是离心压缩机的核心部分。

电机驱动主轴旋转，主轴带动叶轮一起旋转，使气体获得动能。

2、蜗壳：蜗壳是一种将动能转化为压力能的装置，它收集从叶轮中流出的气体，并将其引导至下一阶段。

3、扩压器：扩压器是进一步将气体的动能转化为压力能的部分。

在蜗壳之后，气体进入扩压器，通过减小气体的流速，进一步提高气体的压力。

4、冷却器：冷却器用于降低气体的温度，防止气体温度过高导致压缩机性能下降。

5、控制系统：控制系统用于监测和控制压缩机的运行状态，包括转速、压力、温度等参数。

三、离心压缩机的优点和缺点1、优点：离心压缩机具有效率高、压力范围广、可靠性高、使用寿命长等优点。

同时，由于其结构简单，维护方便，使得离心压缩机在工业领域得到广泛应用。

2、缺点：然而，离心压缩机的缺点也不容忽视。

由于其工作原理的限制，离心压缩机的流量和压力曲线存在不连续性。

离心压缩机的能耗相对较高，对能源的需求较大。

离心压缩机的启动和停止过程需要时间较长，无法实现快速响应。

四、结论离心压缩机以其高效、可靠、使用寿命长等优点在工业领域占据着重要的地位。

然而，随着科技的发展和工业需求的改变，我们期待更先进的压缩技术能够出现，以解决离心压缩机的不足之处。

对于使用者来说，了解离心压缩机的结构和工作原理，正确使用和维护设备，能够有效地提高设备的使用寿命和性能。

离心式压缩机的原理及构造1. 离心式压缩机的基本概念嘿，大家好！今天咱们来聊聊一个虽然听起来有点高大上的东西——离心式压缩机。

别担心，不是让你去读那些复杂的理论书籍，而是轻松愉快地了解它。

离心式压缩机其实就是把气体压缩的一种设备，它的原理和构造就像是一个精巧的舞蹈，动感十足，绝对让人忍不住想多看几眼！1.1 原理首先，咱们得搞清楚它是怎么工作的。

离心式压缩机的基本原理就像是你在用手摇冰淇淋机，转一转，冰淇淋就出来了。

它通过一个旋转的叶轮，将气体抓住，然后转动得飞快，把气体推向外侧，随着速度的增加，气体的压力也就随之提高。

说白了，就是“转起来，气体就涨价”！1.2 结构然后呢，咱们再看看它的构造。

离心式压缩机可不是随便几根线圈和一个风扇那么简单。

它的核心是叶轮，像个巨大的风车，转动起来可带劲了！周围还有蜗壳，这玩意儿负责将快速旋转的气体引导到出口，让气体在离开的时候带着更高的能量。

就像你在马路上骑车，迎风而行，那种感觉简直爽到飞起！2. 应用场景现在，我们得聊聊离心式压缩机的应用。

它可是个多面手，在很多地方都能看到它的身影。

比如说，咱们平常用的空调、冰箱，还有一些大型的工业设备，甚至是火箭发动机里，它都在默默奉献着自己的力量。

2.1 空调和冰箱说到空调，想必大家都很熟悉。

夏天的时候，一开空调，哇！那冰凉的空气一下子就让人感觉神清气爽。

其实，空调里就有离心式压缩机在运作，把室内的热气压缩，然后带到室外去，搞得室外热得不得了，而室内却凉快得像北极。

2.2 工业用途再来说说工业用途，离心式压缩机在石油化工、制药、食品加工等领域都有它的身影。

比如在石油精炼过程中，离心式压缩机用来提高气体的压力，帮助提取更多的油。

这就好比是你去菜市场挑菜，挑得越用力，最后拿到的好东西越多，真是“用心良苦”啊！3. 优缺点分析当然，任何东西都有两面性，离心式压缩机也不例外。

它的优点和缺点就像是硬币的两面，转个身就能看到。

3.1 优点说到优点，离心式压缩机的效率非常高，能以较少的能耗实现较大的压缩比，真是个“省钱高手”。

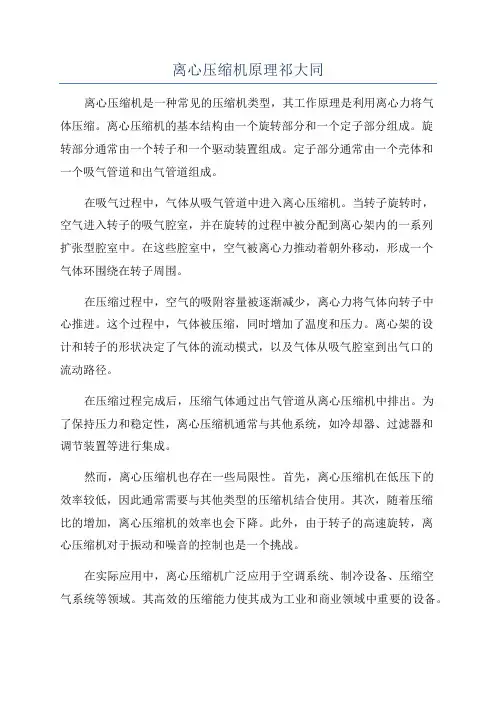

离心压缩机原理祁大同
离心压缩机是一种常见的压缩机类型，其工作原理是利用离心力将气
体压缩。

离心压缩机的基本结构由一个旋转部分和一个定子部分组成。

旋
转部分通常由一个转子和一个驱动装置组成。

定子部分通常由一个壳体和
一个吸气管道和出气管道组成。

在吸气过程中，气体从吸气管道中进入离心压缩机。

当转子旋转时，
空气进入转子的吸气腔室，并在旋转的过程中被分配到离心架内的一系列
扩张型腔室中。

在这些腔室中，空气被离心力推动着朝外移动，形成一个
气体环围绕在转子周围。

在压缩过程中，空气的吸附容量被逐渐减少，离心力将气体向转子中
心推进。

这个过程中，气体被压缩，同时增加了温度和压力。

离心架的设
计和转子的形状决定了气体的流动模式，以及气体从吸气腔室到出气口的
流动路径。

在压缩过程完成后，压缩气体通过出气管道从离心压缩机中排出。

为
了保持压力和稳定性，离心压缩机通常与其他系统，如冷却器、过滤器和
调节装置等进行集成。

然而，离心压缩机也存在一些局限性。

首先，离心压缩机在低压下的
效率较低，因此通常需要与其他类型的压缩机结合使用。

其次，随着压缩
比的增加，离心压缩机的效率也会下降。

此外，由于转子的高速旋转，离
心压缩机对于振动和噪音的控制也是一个挑战。

在实际应用中，离心压缩机广泛应用于空调系统、制冷设备、压缩空
气系统等领域。

其高效的压缩能力使其成为工业和商业领域中重要的设备。

2016-04-21??zyfznb??转自?老姚书馆馆修改分享到微信一、工作原理?汽轮机(或电动机)带动压缩机主轴叶轮转动，在离心力作用下，气体被甩到工作轮后面的扩压器中去。

而在工作轮中间形成稀薄地带，前面的气体从工作轮中间的进汽部份进入叶轮，由于工作轮不断旋转，气体能连续不断地被甩出去，从而保持了气压机中气体的连续流动。

气体因离心作用增加了压力，还可以很大的速度离开工作轮，气体经扩压器逐渐降低了速度，动能转变为静压能，进一步增加了压力。

如果一个工作叶轮得到的压力还不够，可通过使多级叶轮串联起来工作的办法来达到对出口压力的要求。

级间的串联通过弯通，回流器来实现。

这就是离心式压缩机的工作原理。

? 二、基本结构?离心式压缩机由转子及定子两大部分组成，结构如图1所示。

转子包括转轴，固定在轴上的叶轮、轴套、平衡盘、推力盘及联轴节等零部件。

定子则有气缸，定位于缸体上的各种隔板以及轴承等零部件。

在转子与定子之间需要密封气体之处还设有密封元件。

各个部件的作用介绍如下。

?1、叶轮?叶轮是离心式压缩机中最重要的一个部件，驱动机的机械功即通过此高速回转的叶轮对气体作功而使气体获得能量，它是压缩机中唯一的作功部件，亦称工作轮。

叶轮一般是由轮盖、轮盘和叶片组成的闭式叶轮，也有没有轮盖的半开式叶轮。

?2、主轴?主轴是起支持旋转零件及传递扭矩作用的。

根据其结构形式。

有阶梯轴及光轴两种，光轴有形状简单，加工方便的特点。

?3、平衡盘?在多级离心式压缩机中因每级叶轮两侧的气体作用力大小不等，使转子受到一个指向低压端的合力，这个合力即称为轴向力。

轴向力对于压缩机的正常运行是有害的，容易引起止推轴承损坏，使转子向一端窜动，导致动件偏移与固定元件之间失去正确的相对位置，情况严重时，转子可能与固定部件碰撞造成事故。

平衡盘是利用它两边气体压力差来平衡轴向力的零件。

它的一侧压力是末级叶轮盘侧间隙中的压力，另一侧通向大气或进气管，通常平衡盘只平衡一部分轴向力，剩余轴向力由止推轴承承受，在平衡盘的外缘需安装气封，用来防止气体漏出，保持两侧的差压。

简述离心式压缩机结构原理及常见故障分析离心式压缩机是一种常见的压缩空气和制冷系统中使用的压缩设备，它的结构原理和常见故障分析对于压缩机的运行和维护都非常重要。

下面将对离心式压缩机的结构原理及常见故障进行简要介绍。

一、离心式压缩机的结构原理离心式压缩机是通过高速旋转的离心力将气体压缩成高压气体的设备。

它的主要结构包括压缩机壳体、转子、离心轴承、离心叶轮、驱动装置等部分。

1. 压缩机壳体：压缩机壳体是离心式压缩机的主体部分，用于容纳和固定压缩机的各个部件，同时起到密封和支撑的作用。

2. 转子：转子是离心式压缩机中的一个重要部件，它是通过驱动装置带动旋转的，扮演着将气体吸入、压缩和排出的作用。

3. 离心轴承：离心轴承是支撑转子旋转的重要部件，其性能直接影响到压缩机的稳定性和可靠性。

4. 离心叶轮：离心叶轮是用来加快气体旋转速度并产生离心力以压缩气体的部件，其结构和叶片数量会影响到压缩机的压缩效率和性能。

5. 驱动装置：驱动装置包括电机、联轴器等组成部分，它是用来带动转子旋转的，从而使得离心式压缩机得以正常工作。

离心式压缩机的工作原理是：当电机带动转子高速旋转时，气体被吸入离心叶轮中，受到离心力的作用下加速旋转，并在转子中产生压缩作用，最终排出高压气体。

二、常见故障分析1. 轴承故障：离心式压缩机中的轴承是支撑转子旋转的关键部件，如果轴承出现故障，会导致压缩机的转子旋转不稳定、噪音增大等问题，甚至会对整个压缩机造成严重损坏。

轴承故障的原因可能包括润滑不良、使用寿命到期、外部振动过大等，因此在日常维护中需定期检查和更换轴承。

2. 叶轮故障：离心式压缩机中的离心叶轮是实现气体压缩的重要部件，如果叶轮受到磨损、变形或者污染等问题，都会对压缩机的工作效率和性能产生负面影响，甚至造成压缩机失效。

定期清洗和更换叶轮是非常重要的。

3. 驱动装置故障：驱动装置是用来带动转子旋转的重要部件，如果电机、联轴器等出现故障，会导致压缩机无法正常启动或者工作不稳定。

离心式压缩机工作原理
离心式压缩机是一种常见的压缩机类型，其工作原理主要基于离心力的作用。

它通过转子的旋转产生离心力，将气体吸入轴向进口处，随后气体沿着进口通道流入转子，并在离心力作用下被压缩。

压缩后的气体沿着离心力方向排出，经过排气通道被释放出去。

具体来说，离心式压缩机主要由以下几个部件组成：
1. 轴：提供转子旋转的动力源。

2. 转子：位于压缩机的核心部分，通过旋转产生离心力。

3. 进口通道：气体通过此通道进入转子。

4. 排气通道：压缩后的气体通过此通道被排出。

5. 外壳：包围整个压缩机，起到保护和密封的作用。

整个工作过程如下：
1. 当轴开始旋转时，转子也开始转动。

转子的旋转速度非常高，通常达到数千转每分钟。

2. 进口通道使进入压缩机的气体朝向转子的轴线方向流动。

由于转子的旋转，气体被迫转向，形成一个旋涡。

3. 当气体进入旋涡中时，由于离心力的作用，气体被迅速压缩。

离心力的作用使气体的分子更加密集，从而提高了气体的压力。

4. 压缩后的气体沿着离心力方向通过排气通道排出压缩机。

压缩机可以根据需要设计多级压缩，每个级别都会进一步增加气体的压缩。

5. 通过不断循环上述步骤，离心式压缩机可以将气体压缩到所需的压力。

需要注意的是，离心式压缩机适用于处理大量气体，但输出的压缩气体通常具有较低的质量流量。

此外，离心式压缩机相对来说比较复杂，需要较高的维护和操作要求。

简述离心式压缩机结构原理及常见故障分析离心式压缩机是一种常见的机械压缩机，主要用于制造高压气体和液体，具有体积小，噪音低，振动小，维护方便等优点。

离心式压缩机的主要结构部件包括旋转部分和定向部分，其中旋转部分主要由转子、轴承、和联轴器组成，定向部分由压力壳体和进气管道组成。

1. 转子部分：离心式压缩机的转子是由多个叶片组成，一般采用双吸入式结构，因此从两端进气。

转子在高速旋转时，气体进入离心叶轮中心部分，随着叶片的旋转力逐渐增加，气体受到挤压而压缩，最终压缩气体被释放到压力壳体中。

2. 压力壳体部分：离心式压缩机的压力壳体是一个封闭的结构，通过进气口将气体吸入，然后在内部被旋转的转子压缩，最终输出到出气管道。

3. 轴和轴承部分：离心式压缩机轴承一般采用滑动轴承或滚动轴承。

轴承主要用于支撑和固定转子，保证转子的正常旋转。

轴是离心式压缩机的重要部件之一，其直接影响离心式压缩机的性能优劣。

常见故障分析：1. 轴承故障：轴承故障是离心式压缩机最常见的故障之一，通常是由于轴的强度不足、润滑不良或轴承磨损等原因引起。

轴承故障会引起轴承过热、噪音变大等问题。

2. 油封泄漏：油封泄漏可能是由于油封使用时间过长，油封零件磨损或者安装不当等原因引起。

油封泄漏可能会导致润滑油外泄，污染环境，还可能进入食用油或饮用水等容易产生危害的场所。

3. 进气管堵塞：进气管堵塞可能会导致压缩机无法正常工作。

可能是由于空气进气口灰尘、油污或者其他异物产生过多积累或使空气进入管道的速度过快而形成的。

4. 齿轮磨损：齿轮磨损是可能会导致离心式压缩机性能下降，甚至引起机器故障的常见问题。

通常是由于齿轮间距调整不当、润滑不良或配件质量差等原因。

综上所述，离心式压缩机是一种可靠、高效的压缩机，但在使用过程中也会出现一些故障。

因此，对常见故障进行及时分析和处理，可有效提高离心式压缩机的使用寿命和工作效率。

离心压缩机压比一、离心压缩机的基本原理离心压缩机是一种常见的压缩机，其基本原理是利用离心力将气体加速，然后将高速气体转化为高压气体。

其结构主要由进气道、叶轮、扩散器和出口构成。

二、离心压缩机的工作过程1. 进气道：空气从进气道进入叶轮，经过预旋转后进入叶轮。

2. 叶轮：叶轮是离心压缩机的核心部件，它通过高速旋转产生离心力，将空气加速。

3. 扩散器：扩散器用于减慢空气流动速度，并增加静压。

4. 出口：在出口处，高速流动的空气被减速并增加静压，形成高温高压的空气。

三、离心压缩机的性能参数1. 压比（Pressure Ratio）：指出口总压与入口总压之比。

通常情况下，离心式压缩机的最大可达到的压比为4-5。

2. 流量（Flow Rate）：指单位时间内通过离心式压缩机的空气质量或体积。

3. 效率（Efficiency）：指压缩机的能量转换效率，即输出功率与输入功率之比。

四、离心压缩机压比的计算方法离心式压缩机的压比可以通过以下公式计算：PR = P2 / P1其中，PR表示压比，P2表示出口总压，P1表示入口总压。

五、离心压缩机压比的影响因素1. 叶轮转速：叶轮转速越高，产生的离心力越大，从而增加了离心式压缩机的压比。

2. 进气温度：进气温度越高，空气分子运动速度越快，从而增加了离心式压缩机的入口总压。

3. 进气湿度：进气湿度越高，空气密度越大，从而增加了离心式压缩机的入口总压。

4. 叶轮叶片数目和形状：叶片数目和形状也会影响离心式压缩机的性能参数。

一般来说，叶片数目越多、形状更合理，则性能参数更优秀。

六、离心式压缩机在工业中的应用由于其高效、可靠、维护成本低等优点，离心式压缩机广泛应用于工业领域，如空气分离、石油化工、食品加工等行业。

同时，在航空航天领域，离心式压缩机也被用于发动机的增压系统中。

七、结论离心式压缩机是一种常见的压缩机，其基本原理是利用离心力将气体加速，然后将高速气体转化为高压气体。
