空分配套的离心式压缩机
杭州杭氧透平机械有限公司 金建羊
一,精馏
将空气冷凝成液体，然后按各组分蒸发温度的不 同将空气分离。
二,空气特性
氧、氮、氩和其它物质一样，具有气、液和固三 态。在常温常压下它们呈气态。
在标准大气压下，氧被冷却到90.188 K ,氮被冷 却到77.368 K ,氩被冷却到87.29 K ,都变成液态。 反之，蒸发为气态。

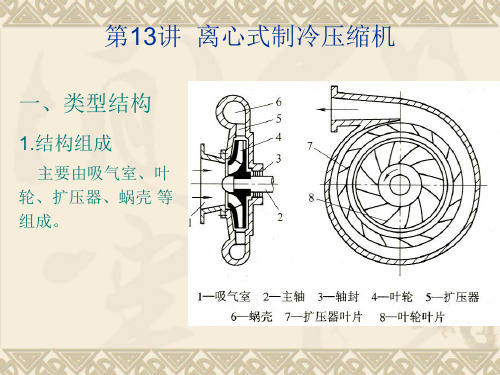

典型的离心压缩机段简图
气体在压缩过程中温度会逐渐升高，而气体在高温下压缩 会消耗更大的压缩功，因此对于压比较高的离心式压缩机， 在压缩过程中往往增设中间冷却器
一，单轴式
同缸的叶轮装在同一根主轴上的两个支承轴承之间，以同一转速旋转
等温型压缩机，其特点是一级一冷却，获得气体所需的终压耗费的压缩功较小
在空分设备中配套的离心压缩机一般都设有中间冷却器，故 常用等温效率来描述之。
等熵效率ηs 等熵效率是指从初压p1压缩到终压p2时等熵压缩功与实际耗
功之比 ηs＝hs／htot
多变效率ηpol 多变效率是指从初压p1压缩到终压p2时多变压缩功与实
际耗功之比 η pol＝hpol／htot 多变效率与等熵效率之间的关系： η s＝((p2/p1)(k-1)/k-1)/ ((p2/p1)(k-1)/(kη pol) -1)
喘振工况和阻塞工况就是在偏离极限时的二个特殊工况。
喘振工况
当压缩机工作在设计点时，气流的进气角基本上等于叶轮叶片的进口 几何安装角，气流顺利进入流道不会出现附面层脱离。当流量减小时， 气流轴向速度减小，正冲角增大，气流射向叶片的工作面，使非工作面 上出现脱离，由于气流在非工作面上是扩压流动，出现的脱离很容易扩 张。所以流量减小时，脱离发展明显。当流量减小到某临界值时，脱离 严重扩张，以至充满流道的相当大部分区域，使损失大大增加，破坏了 正常流动。在叶片扩压器中也与叶轮中的流动情况类似。
