单向板设计任务书一

钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目及目的题目：设计某三层轻工厂房车间的整体式钢筋混凝土单向板肋梁楼盖。

目的：1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。

2、通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。

3、通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。

4、了解并熟悉现浇梁板的有关构造要求。

5、掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。

6、学会编制钢筋材料表。

二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明三、设计资料1、车间类别为三类金工车间，车间内无侵蚀性介质，结构平面及柱网布置如图。

经查规范资料：板跨≥1.2m时，楼面的活荷载标准值为16.0KN/㎡；板跨≥2.0m时，楼面的活荷载标准值为10.0KN/㎡；次梁（肋梁）间距≥1.2m时，楼面的活荷载标准值为10.0KN/㎡；次梁（肋梁）间距≥2.0m时，楼面的活荷载标准值为8.0KN/㎡。

数据：Lx=6000, Ly=6300。

LLL2 楼面构造。

采用20mm厚水泥砂浆抹面，15mm厚混合砂浆天棚抹灰。

3 屋面构造（计算柱内力用）。

三毡四油防水层，20厚水泥砂浆找平层、150厚（平均）炉渣找坡层、120厚水泥珍珠岩制品保温层、一毡二油隔气层、60厚钢筋混凝土屋面板、15厚混合砂浆天棚抹灰。

4 梁、柱用15厚混合砂浆抹灰。

5 混凝土采用C25；主梁、次梁受力筋采用HRB335级钢筋，其他均采用HPB235级钢筋。

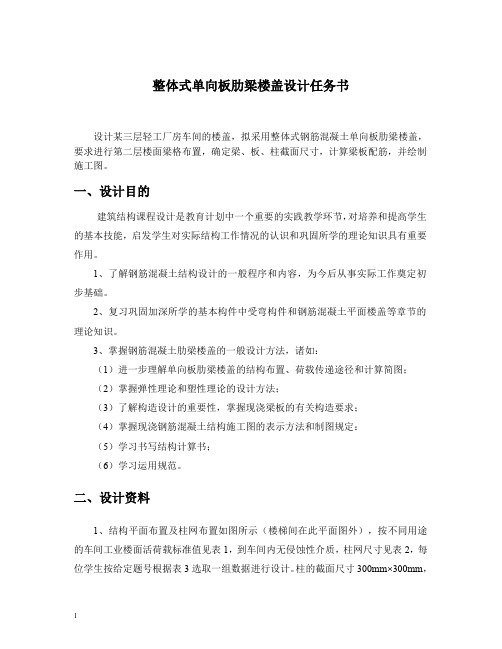

整体式单向板肋梁楼盖设计任务书设计某三层轻工厂房车间的楼盖，拟采用整体式钢筋混凝土单向板肋梁楼盖，要求进行第二层楼面梁格布置，确定梁、板、柱截面尺寸，计算梁板配筋，并绘制施工图。

一、设计目的建筑结构课程设计是教育计划中一个重要的实践教学环节，对培养和提高学生的基本技能，启发学生对实际结构工作情况的认识和巩固所学的理论知识具有重要作用。

1、了解钢筋混凝土结构设计的一般程序和内容，为今后从事实际工作奠定初步基础。

2、复习巩固加深所学的基本构件中受弯构件和钢筋混凝土平面楼盖等章节的理论知识。

3、掌握钢筋混凝土肋梁楼盖的一般设计方法，诸如：（1）进一步理解单向板肋梁楼盖的结构布置、荷载传递途径和计算简图；（2）掌握弹性理论和塑性理论的设计方法；（3）了解构造设计的重要性，掌握现浇梁板的有关构造要求；（4）掌握现浇钢筋混凝土结构施工图的表示方法和制图规定：（5）学习书写结构计算书；（6）学习运用规范。

二、设计资料1、结构平面布置及柱网布置如图所示（楼梯间在此平面图外），按不同用途的车间工业楼面活荷载标准值见表1，到车间内无侵蚀性介质，柱网尺寸见表2，每位学生按给定题号根据表3选取一组数据进行设计。

柱的截面尺寸300mm×300mm，柱高4.5m。

2、楼面构造法:20厚水泥砂浆(比重20kN/m3)楼板层:钢筋混凝土(比重25kN/m3)天棚抹灰:15厚混合砂浆(比重18kN/m3)梁用15mm厚混合砂浆抹灰3、材料：混凝土采用C30；钢筋：主梁、次梁受力筋采用Ⅱ级钢筋，其它均采用Ⅰ级钢筋。

三、设计内容及要求1、结构布置柱网尺寸给定，要求了解确定的原则。

梁格布置，要求确定主、次梁布置方向及次梁间距。

2、按塑性理论方法设计楼板和次梁，按弹性理论方法设计主梁。

3、给出结构计算书一份。

要求：步骤清楚、计算正确、书写工整，相应的图按比例绘制（包括楼盖结构平面布置图、板的构造和计算简图、板的配筋、次梁的构造和计算简图、次梁的配筋、主梁的构造和计算简图、主梁的配筋）。

建筑结构课程设计班级学号：_________________ 姓名：________________单向板肋梁楼盖设计任务书一、设计资料1、某钢筋混凝土整浇楼盖平面如图所示。

2、楼面作法：20mm厚水泥砂浆面层；80mm厚钢筋混凝土现浇板；15mm厚板底抹灰。

3、①混凝土强度等级C30；梁内受力纵筋为HRB400，其它采用HRB335。

（开间4.5米，进深4.2米）——学号后两位为21~39的选择②混凝土强度等级C25；梁内受力纵筋为HRB335，其它采用HPB235。

（开间3.9米，进深3.6米）——学号后两位为11~20的选择③混凝土强度等级C20；梁内受力纵筋为HRB335，其它采用HPB235。

（开间6.6米，进深6米）——学号后两位为01~10的选择42。

学号取后两位。

（楼面活荷载保留一位小数）5、沿纵向布置次梁，沿横行布置主梁。

板伸入墙内120mm，梁伸入墙内240mm。

二、设计内容与要求1设计内容：①板、次梁、主梁的尺寸确定；②板（按塑性内力重分布方法）的设计：荷载计算、内力计算、配筋计算；③次梁（按塑性内力重分布方法）的设计：荷载计算、内力计算、配筋计算；2、提交要求：①按上述要求提交纸质版计算说明书一份（包括必要的计算简图），必须为手写（一律用黑色签字笔书写，字迹工整）②绘制板的配筋图。

绘制施工图前须进行图面布置，选择适当的比例。

因连续梁、板对称，可只绘出一半。

③学生必须按要求认真设计，如发现互相抄袭或内容不全，按不合格处理。

关于单向板、次梁的几点设计说明：一、单向板设计 l 、荷载计算对单向板取lm 单位宽板带进行设计，计算每米宽板带沿板跨度的均布活荷载设计值和恒载设计值（板自重、面层及板底粉刷重）。

2、计算简图单向板的跨数如果多于5跨，且各跨跨度相等（或相差≯10％），可简化为5跨等跨连续板进行计算。

其计算跨度的取值为：边 跨：L 0l ＝L nl ＋h ／2（其中L 0l 为边跨计算跨度，L nl 为边跨净跨，h 为板厚） 中间跨：L 0＝L n （其中L 0为中跨计算跨度，L n 为中间跨净跨） 3、内力计算⑴、 用均布荷载作用下的5跨等跨连续梁的设计弯矩计算公式20)(L q g M m +=α计算各跨跨中截面和支座截面的最大弯矩。

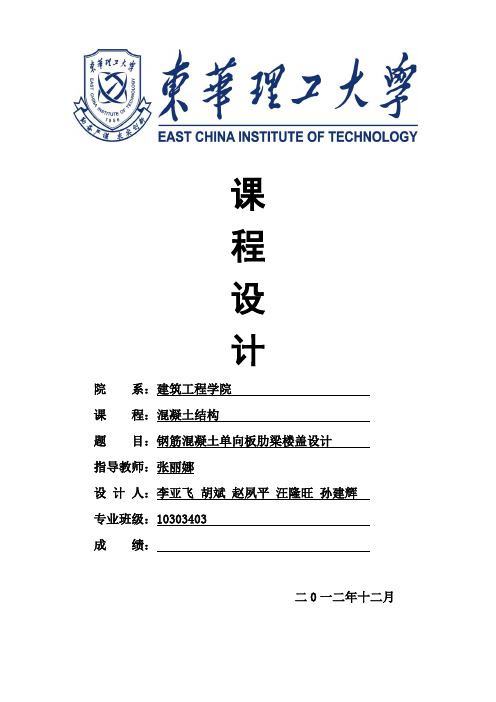

课程设计院系：建筑工程学院课程：混凝土结构题目：钢筋混凝土单向板肋梁楼盖设计指导教师：张丽娜设计人：李亚飞胡斌赵夙平汪隆旺孙建辉专业班级：10303403成绩：二0一二年十二月目录1、设计题目及目的 (1)1.1 目的： (1)1.2 设计内容 (1)1.3 设计资料 (1)2、板的设计——按考虑塑性内力重分布设计 (3)2.1 荷载计算 (3)2.2 计算简图 (3)2.4板的配筋图绘制 (4)3、次梁设计——按考虑塑性内力重分布设计 (5)3.1 荷载设计值： (5)3.2 计算简图 (5)3.3 配筋计算 (6)3.4 施工图的绘制 (7)4、主梁设计——主梁内力按弹性理论设计： (7)4.2 计算简图 (7)4.3 内力设计值计算及包络图绘制 (8)4.4 弯矩、剪力包络图绘制 (9)4.5 配筋计算承载力计算 (9)4.6 两侧附加横向钢筋的计算： (11)钢筋混凝土单向板肋梁楼盖课程设计任务书1 设计题目及目的题目：某多层工业仓库，采用钢筋砼内框架承重，楼盖采用钢筋混凝土现浇单向板肋梁楼盖。

1.1 目的：1.1.1了解单向板肋梁盖的荷载传递关系及其计算简图的确定。

1.1.2通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。

1.1.3通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。

1.1.4了解并熟悉现浇梁板的有关构造要求。

1.1.5掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。

1.1.6学会编制钢筋材料表。

1.2 设计内容1.2.1、结构平面布置图：柱网、主梁、次梁及板的布置1.2.2、板的强度计算（按塑性内力重分布计算）1.2.3、次梁强度计算（按塑性内力重分布计算）1.2.4、主梁强度计算（按弹性理论计算）1.2.5、绘制结构施工图（1）结构平面布置图（1：200 或 1：100)；（2）板的配筋图（1：50）（优先采用分离式配筋方式）；（3）次梁的配筋图（1：50；1：25）（优先采用分离式配筋方式）；（4）主梁的配筋图（1：40；1：20）（包括弯矩包络图和剪力包络图并利用弯矩包络图和抵抗弯矩图绘制主梁配筋图，要求用坐标格纸绘制弯矩包络图）。

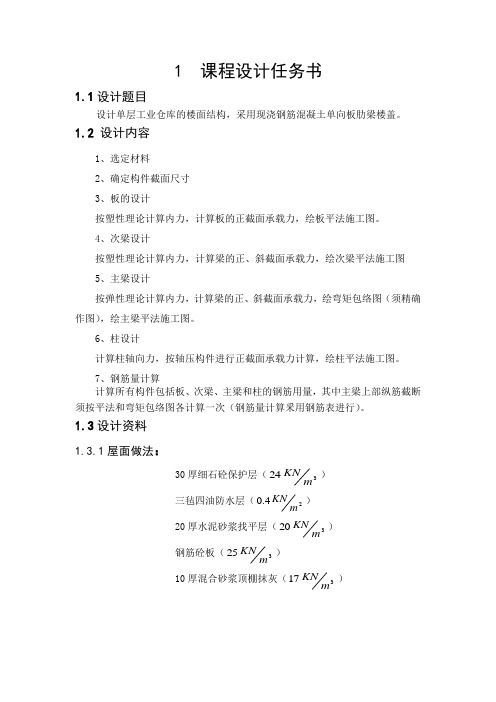

1 课程设计任务书1.1设计题目设计单层工业仓库的楼面结构，采用现浇钢筋混凝土单向板肋梁楼盖。

1.2 设计内容1、选定材料2、确定构件截面尺寸3、板的设计按塑性理论计算内力，计算板的正截面承载力，绘板平法施工图。

4、次梁设计按塑性理论计算内力，计算梁的正、斜截面承载力，绘次梁平法施工图 5、主梁设计按弹性理论计算内力，计算梁的正、斜截面承载力，绘弯矩包络图（须精确作图），绘主梁平法施工图。

6、柱设计计算柱轴向力，按轴压构件进行正截面承载力计算，绘柱平法施工图。

7、钢筋量计算计算所有构件包括板、次梁、主梁和柱的钢筋用量，其中主梁上部纵筋截断须按平法和弯矩包络图各计算一次（钢筋量计算釆用钢筋表进行）。

1.3设计资料1.3.1屋面做法：30厚细石砼保护层（324m KN）三毡四油防水层（24.0m KN）20厚水泥砂浆找平层（320m KN ）钢筋砼板（325m KN）10厚混合砂浆顶棚抹灰（317m KN）1.3.2材料混凝土强度等级C25(ƒc＝11.9N/mm2 ,ƒt＝1.27N/mm2 )梁内纵筋为HRB335(ƒy＝300N/mm2)箍筋及板内钢筋HPB235 (ƒy＝ƒ’y＝210N/mm2)题号54:某单层工厂仓库，采用砖混结构，四周承重墙墙厚370mm,层高3.6m，柱下釆用独立基础，基顶标高为－1.200。

楼盖为现浇钢筋砼肋形楼盖，其结构平面布置如下图所示。

2 课程设计计算书2.1板的计算板按塑性理论计算。

板厚h ≥l/40=2100/40=52.5mm ，对工业建筑楼盖，要求h ≥70mm ，故取板厚h=80mm 。

次梁截面高度按h= l /8~l /12,h=367~550mm 。

取h=450mm ，宽度b=h/3~h/2 ，b=150~225mm ，取b=200mm 。

板的尺寸及支撑情况如下图所示：2.1.1荷载计算30厚细石砼保护层 0.03×24=0.72 KN/㎡ 三毡四油防水层 0.4 KN/㎡ 20厚水泥砂浆找平层 0.02×20=0.4 KN/㎡ 80厚钢筋砼板 0.08×25=2.0 KN/㎡ 10厚混合砂浆顶棚抹灰 0.01×17=0.17 KN/㎡ 恒荷载标准值 2/69.3m kN g k = 活荷载标准值 2/0.6m kN q k = 对于由可变荷载效应控制的组合201 1.2 3.69 1.3612.228/g gk q qk S S S KN m γγγ=+=⨯+⨯=对于由永久荷载效应控制的组合202 1.35 3.690.7 1.3610.442/g gk C q qk S S S KN m γγϕγ=+=⨯+⨯⨯=因此，荷载实际值为12.2282/m kN 。

《水工钢筋混凝土》课程设计——单向板肋形楼盖设计任务书目录一、设计资料 (3)二、结构平面布置及构件截面尺寸初估 (3)1、柱网平面布置 (4)2、各构件截面尺寸初估 (4)三、板的计算 (5)1、荷载计算 (5)2、跨度计算 (5)3、内力计算 (6)4、正截面计算及配筋计算 (6)5、连续板的配筋 (7)6、板的平面配筋图 (7)四、次梁的计算 (8)1、荷载计算 (8)2、计算跨度 (8)3、内力计算 (9)4、正截面计算及配筋计算 (10)5、斜截面计算及配筋计算 (12)6、次梁配筋图 (12)五、主梁的计算 (13)1、荷载计算 (13)2、计算跨度 (14)3、内力计算 (17)4、正截面计算及配筋计算 (19)5、配筋图及其施工图 (20)一、设计题目1．设计资料根据初步设计成果，提出设计资料及数据如下：（1）楼层平面如任务书附图，墙体厚度370mm，结构横向长L1=18m，结构纵向长L2=30m，楼梯位于该层平面的外部，本设计不予考虑，楼盖板采用整体式单向板肋形结构。

（2）该建筑位于非地震区。

（3）建筑物安全级别为二级。

（4）结构环境类别为一类。

（5）建筑材料等级：混凝土强度等级：梁、板、C20级。

钢筋：板中钢筋、梁中箍筋、构造钢筋I级，梁中受力筋II级。

（6）荷载：钢筋混泥土力密度为25KN/3m。

楼板面层为水磨石（底层20mm厚水泥砂浆，10mm面层），自重为0.65KN/2m：梁板天花为混合砂浆抹灰15mm（重力密度为17KN/3m）。

m。

楼面活荷载标准值2.5KN/2（7）结构平面布置及初估尺寸：板的支承长度为120mm，梁的支承长度为240mm。

主梁沿房屋的横（纵）向布置。

板厚h=80mm次梁：高h=500mm，宽b=200mm,间距L1=2.0m。

主梁：高h=600mm，宽b=250mm，间距L2=6.0m。

柱：b*h=350mm*350mm,柱网尺寸为6.0m*6.0m。

西昌学院工程技术学院课程设计任务书2015年 6 月16 日至2015 年 6 月30 日课程名称：水工钢筋混凝土结构学题目：厂房板肋形结构、吊车梁设计专业班级：2012级水利水电工程姓名：学号：指导教师：余明东2015年6月13日一、课程设计目的（1）了解单向板肋梁楼盖的荷载传递关系及其计算简图的确定；（2）通过板、次梁和主梁的计算，熟练掌握按弹性理论分析内力的方法，并熟悉内力包络图的绘制方法；（4）了解并熟悉现浇梁板的有关构造要求；（5）掌握钢筋混凝土结构施工图的表达方式和制图规定，进一步提高制图的基本技能；二、设计资料题目1某水电站副厂房采用现浇钢筋混凝土肋形楼盖，其平面尺寸如图所示，楼面荷载、材料及构造等设计资料如下：（1）楼面活荷载标准值q k=9kN/m2；〃（2）楼面面层用15mm厚水泥砂浆抹面（γ=20kN／m3），板底及梁用15mm 厚混合砂浆抹底（γ=17kN/m3）；（3）板伸入墙内120mm，次梁伸入墙内240mm，主梁伸入墙内250mm；图1（单位：毫米）题目2某多层工业房屋的楼盖平面尺寸为30000mm×18000mm。

楼面均布活荷载标准值为8.0kN/m2,层高为4.5m，试设计钢筋混凝土现浇楼盖。

楼面做法：20mm厚水泥砂浆面层；钢筋混凝土现浇板；15mm厚混合砂浆抹底（γ=17kN/m3）；材料：C25混凝土，梁内受力钢筋用HRB335级钢筋，其他均为HPB235级钢筋。

题目3：某水电站机组情况如表1所示：表1 某水电站装机情况表该水电站厂房采用钢筋混凝土结构，主机间顺水流方向宽32m ，垂直水流方向长13.3m 。

抗震要求为八度设防，工艺要求为单层单跨厂房。

厂房标准构件及排架柱材料混凝土采用C30)/3.14(2mm N f c =，纵向受力钢筋采用HRB400级)/360(2mm N f y =钢筋，箍筋采用HPB235级)/210(2mm N f y =。

现浇单向板肋梁楼盖设计任务书某多层制衣厂建筑结构平面，采用钢筋混凝土现浇楼盖，有关设计资料如下：1.设计资料选择柱截面为450mm*450mm，楼面活荷载为qk=7KN/㎡。

楼面采用20mm厚的水泥砂浆面层；钢筋混凝土现浇板；梁、板底均采用混合砂浆抹灰15mm厚；混凝土强度等级为C25；梁受力钢筋用HRB335级钢筋（fy =300N/㎜2），其余用HPB235级钢筋（fy=210N/㎜2）。

2.楼面结构平面布置根据任务书中的柱网布置，选主梁沿横向布置，次梁沿纵向布置，如下图所示。

主梁的跨度6m，次梁的跨度为6.0m，主梁每跨内布置两根次梁，板的跨度为2m， L1/L2=6.0/2=3,短边方向受力的单向板设计。

①板厚的确定：按高跨比条件，要求板厚h 2000/40=50mm，对工业建筑的楼盖板，要求h>80mm，取板厚h=80mm。

②次梁截面高度尺寸应满足h=L/18～L/12=6000/18～6000/12=333～500,考虑到楼面可变荷载比较大，取h=450mm。

截面宽度取b=(1/3～1/2)h=(1/3～1/2)×450=150～225,取b=200mm。

即次梁的截面尺寸为b×h=200㎜×450㎜。

③主梁的截面高度应满足h=L/14～L/8=6000/14～6000/8=429～750mm,取h=650mm。

截面宽度b=(1/3～1/2)h=(1/3～1/2)×650=227～325㎜，取b=250mm。

即主梁的截面尺寸为b×h=250㎜×650㎜。

④楼面结构平面布置图见图3.板的设计（按照塑性内力重分布）轴线①～②,⑤～⑥的板属于端区格单向板，轴线②～⑤的板属于中间区格单向板。

（1）荷载取1m板宽计算板的永久荷载标准值20mm厚水泥砂浆面层 0.02×1×20=0.40KN/m80㎜钢筋混凝土板 0.08×1×25=2.00KN/m20mm厚纸石灰砂浆 0.015×1×17=0.255KN/m小计（恒载标准值) 2.66 KN/m板的可变荷载标准值 7KN/㎡永久荷载分项系数1.2，因楼面可变荷载标准值大于4KN/㎡，固可变荷载分项系数1.3，即板永久荷载设计值 g=2.66×1,2=3.19KN/m 可变荷载设计值 q=7×1×1.3=9.1KN/m 总荷载设计值 g ＋q=12.29KN/m q/g=9.1/3.19=2.85 （2）确定板的计算跨度及计算简图 板的计算跨度：边跨 L n +h/2=2000－120－200/2＋80/2=1820mm L n +a/2=（2000-120-200/2+120/2）=1840mm 取较小值，故L 01=1820mm 中间跨 L 0=L n =2000－200=1800mm 边跨和中间跨计算跨度相差0100L L L -=1.82 1.81.8-=1.1％＜10%，可按等跨连续板计算内力。

钢筋砼结构及砌体结构课程设计任务书（一）单向板肋梁楼盖设计陇东学院土木工程学院钢筋砼结构及砌体结构课程设计任务书（一）单向板肋梁楼盖设计1、题目单向板肋梁楼盖设计2、目的要求钢筋混凝土与砌体结构课程设计是教学计划中的一个重要的实践性教学环节，对培养和提高学生房屋结构设计基本技能，学会运用技术规范和标准图册，掌握施工图的绘制方法，培养学生利用计算机软件绘图；启发学生对实际结构工作情况的认识和巩固所学的理论知识，培养学生综合运用所学知识分析与解决问题的能力、了解钢筋混凝土结构设计一般程序和内容，为毕业设计及今后从事实际工作奠定初步基础具有重要作用。

2．1目的1）掌握整体式单向板肋梁楼盖的一般设计方法。

2）掌握整体式单向板肋梁楼盖荷载传递途径和计算简图。

3）掌握混凝土结构弹性设计方法和塑性内力重分布的设计方法。

4）掌握主、次梁活荷载最不利组合，内力弯矩包络图，剪力包络图，抵抗弯矩图绘制方法和意义。

5）了解结构设计的重要性,掌握现浇梁板的有关构造要求。

2．2要求1）按塑性方法设计板和次梁,按弹性方法设计主梁。

2）提交按规定格式书写的结构计算书一份，要求步骤清楚，计算正确，书写工整。

3）绘制结构施工图，内容包括梁板结构平面布置图；板的配筋图；次梁配筋图；主梁弯矩包络图、抵抗弯矩图；及配筋断面详图。

图纸折叠成A4规格，图签朝外。

3、设计条件某多层厂房，采用钢筋混凝土现浇单向板肋梁楼盖，结构布置如附图所示。

1）结构布置柱网尺寸及楼面活载大小详见“附图”；2）楼面面层用20mm厚水泥砂浆抹面，容重20KN/m3，板底及梁用15mm厚混合砂浆抹面，容重17KN/m3；3）混凝土强度等级C20，钢筋除梁纵向主筋采用HRB335钢筋外，其余均采用HPB235钢筋，钢筋混凝土容重25KN/m3。

4、设计内容和要求进行单向板肋梁楼盖梁板系统结构设计，并绘制施工图。

要求：提交设计说明书一本，楼盖结构施工图（一号图，手画或计算机绘图）一张；板和次梁按考虑塑性内力重分布方法计算；主梁按弹性理论计算内力。
